刮粪机特点以及安装方法

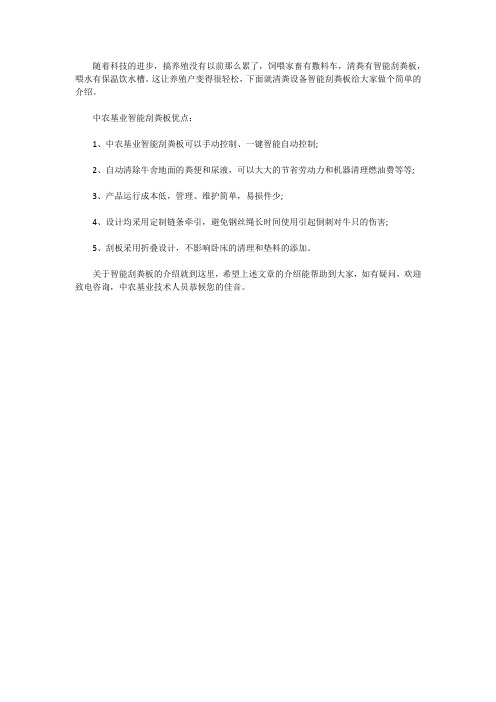

随着科技的进步，搞养殖没有以前那么累了，饲喂家畜有撒料车，清粪有智能刮粪板，喂水有保温饮水槽。

这让养殖户变得很轻松，下面就清粪设备智能刮粪板给大家做个简单的介绍。

中农基业智能刮粪板优点：
1、中农基业智能刮粪板可以手动控制、一键智能自动控制;
2、自动清除牛舍地面的粪便和尿液，可以大大的节省劳动力和机器清理燃油费等等;
3、产品运行成本低，管理、维护简单，易损件少;
4、设计均采用定制链条牵引，避免钢丝绳长时间使用引起倒刺对牛只的伤害;
5、刮板采用折叠设计，不影响卧床的清理和垫料的添加。

关于智能刮粪板的介绍就到这里，希望上述文章的介绍能帮助到大家，如有疑问，欢迎致电咨询，中农基业技术人员恭候您的佳音。

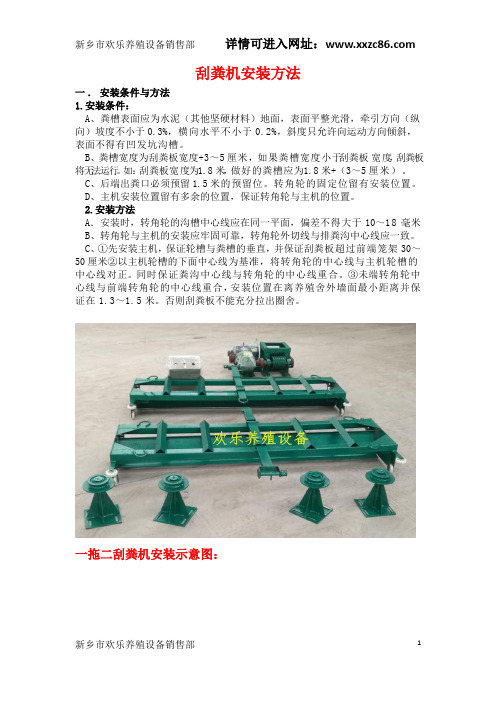

刮粪机安装方法一．安装条件与方法1.安装条件：A、粪槽表面应为水泥（其他坚硬材料）地面，表面平整光滑，牵引方向（纵向）坡度不小于0.3%，横向水平不小于0.2%，斜度只允许向运动方向倾斜，表面不得有凹发坑沟槽。

B、粪槽宽度为刮粪板宽度+3～5厘米，如果粪槽宽度小于刮粪板宽度，刮粪板将无法运行。

如：刮粪板宽度为1.8米，做好的粪槽应为1.8米+（3～5厘米）。

C、后端出粪口必须预留1.5米的预留位。

转角轮的固定位留有安装位置。

D、主机安装位置留有多余的位置，保证转角轮与主机的位置。

2.安装方法A．安装时，转角轮的沟槽中心线应在同一平面，偏差不得大于10～18毫米B、转角轮与主机的安装应牢固可靠，转角轮外切线与排粪沟中心线应一致。

C、①先安装主机，保证轮槽与粪槽的垂直，并保证刮粪板超过前端笼架30～50厘米②以主机轮槽的下面中心线为基准，将转角轮的中心线与主机轮槽的中心线对正。

同时保证粪沟中心线与转角轮的中心线重合。

③未端转角轮中心线与前端转角轮的中心线重合，安装位置在离养殖舍外墙面最小距离并保证在1.3～1.5米。

否则刮粪板不能充分拉出圈舍。

一拖二刮粪机安装示意图：一拖三刮粪机安装示意图：二、使用与维护A、由于亚麻绳的延伸性好，在使用过程中，麻绳经常会松，以引起麻绳掉槽现象，所以要经常的将麻绳紧一下。

B、定期的更换减速机的润滑油，每三个月更换一次。

C、定期的检查转角轮的轴承，并向内部加注润滑脂。

D、按设计的功率每天最好是分两次清粪，以防止粪便干燥时超负荷，而造成不必要的损失。

E、注意不要让儿童接触此清粪机，此防止发生事故。

F、定期检查电器控制系统的灵敏度，清除内部的灰尘，以防止造成短路。

G、使用过程中，请注意不要将清粪板拉出过位，以造成拉断粪板、转角轮和断麻绳等事故。

陕西自动清粪机施工方案1. 引言陕西自动清粪机施工方案是为了解决农村地区养殖场清理畜禽粪便的问题而制定的。

利用自动清粪机可以提高清粪的效率，减轻劳动负担，改善环境卫生，提高养殖场的生产效益。

本文档将详细介绍陕西自动清粪机的施工方案。

2. 施工准备在施工前，需要做好以下准备工作：•确定施工地点：根据养殖场的布局和粪便堆积情况，确定清粪机的使用地点。

•准备清粪机：根据养殖场的粪便产生量和堆积情况，选购适用的自动清粪机设备。

•核实供电和排水情况：确保清粪机设备有稳定的供电和排水系统。

3. 施工步骤根据陕西自动清粪机的特点，施工步骤如下：3.1 安装清粪机设备根据清粪机设备的安装指南，进行以下步骤：1.将清粪机设备放置在预定的位置上，确保设备稳定。

2.连接清粪机设备的供电系统，确保设备可以正常运行。

3.根据设备要求，连接排水系统，确保粪便可以顺利排出。

3.2 调试清粪机设备安装完成后，需要进行设备的调试工作，保证设备可以正常运行。

具体步骤如下：1.检查清粪机设备的操作按钮和控制面板是否正常工作。

2.打开清粪机设备的电源开关，观察设备是否正常启动。

3.调整设备的工作参数，如清粪深度和清理速度，以适应当前的粪便情况。

3.3 运行清粪机设备设备调试完成后，可以开始正式运行清粪机。

以下是运行步骤：1.启动清粪机设备，确保设备正常运转。

2.将设备移动到需要清理的粪便堆积区域。

3.控制设备的移动和清理速度，逐步清理粪便堆积区域。

4.清理完毕后，将清粪机设备移动到下一个需要清理的区域，进行下一轮清理。

4. 安全注意事项在施工过程中，需要注意以下安全事项：1.在操作清粪机设备时，穿戴好必要的个人防护装备，如手套、口罩和防护服。

2.切勿将手部或其他身体部位放入清粪机设备内部，以防发生意外伤害。

3.严禁在清粪机设备工作时随意触碰设备的运动部件。

4.在清粪机设备运行过程中，保持周围环境的整洁和通风。

5. 施工总结陕西自动清粪机施工方案通过安装和调试清粪机设备，实现了养殖场粪便的高效清理。

我们主要还是针猪舍刮粪机来讨论一下它的优缺点，也是根据自己的经历体验分享给大家。

刮粪机的优点和缺点
1、刮粪有时候刮不干净，空气质量差
刮粪机刮粪都会有刮不到的粪便，封闭式猪舍的话，如果密度一大，里面空气质量很不好，特别晚上，十几个小时时间会积累很多粪尿，刺激猪呼吸道，刮粪机最少要每隔4个小时开一次，很不现实，也不利于操作，你不能说晚上在去
专门刮粪这不不切和实际。

2、容易坏，不容易维修
刮粪机问题比较多，容易偏离轨道，时间久了钢丝绳容易断，不注意掉颗螺丝下去都有可能卡住刮粪机，电机也容易坏）
3、刮粪机导尿口容易堵塞直接倒流入刮粪池
4. 刮粪机冬季容易从粪口进风，还需要做到节约用水
5. 总结：最后至于哪种好，个人观点是都各有利弊没有好坏，在选择哪种工艺的时候弊端在设计的时候尽量避免，还是选择适合自己猪场的工艺哪个方便使用哪种。

锦蓬牧业设备是一家集研发设计、制造、销售、安装与一体的专业生产畜牧机械设备的企业，主要产品有：料塔、不锈钢食槽、料线、全自动刮粪机、配电箱、环控配电箱、固液分离机等。

本着以善为根、以信为本、以礼为行、以利为基、以情为魂的生产经营管理理念，以优质的产品更好地服务用户。

猪场刮粪机电控制原理
猪场刮粪电控制原理主要是利用电机运转带动减速机工作，通过链轮转动牵引刮粪板运行，完成清粪工作。

在清粪过程中，刮粪装置在粪道内做往复运动，对粪道内的粪便进行清理，并将粪便刮入积粪池中。

当刮粪装置碰到设置在粪槽内设置的行程控制机构后，通过控制电路，自动实现电动机的反转，将刮粪装置拉回，直至碰到回程的行程控制装置，实现其复位。

在刮粪过程中，由于采用定位销连接，位于刮粪装置两侧的刮粪板在摩擦力的作用下张开，直至其外端的滚轮与粪道内壁接触，完成清粪功能。

两侧的自动刮粪机末端的滚轮始终与粪道内壁接触，可以根据粪道壁的形状进行自身仿形，即避免了漏刮，也减少了工作阻力。

回程过程中，处于刮粪装置中间的刮粪板上所设仿形块在摩擦力的作用下会直立起来，使仿形块低端所设的仿形滚轮与粪道底面接触，而中间自动刮粪机则与粪道底面平行，使回程的中间刮粪板不能刮带粪便。

而此时位于刮粪装置两侧的刮粪板则在摩擦力的作用下围绕定位销转动，达到极小阻力状态，即两侧刮粪板与刮粪装置运动方向平行，使其不刮带粪道中的粪便。

从而实现回程粪便回带的要求。

以上原理仅供参考，如需了解猪场刮粪机电控制原理的更多信息，建议咨询畜牧专家或查阅相关文献资料。

课程设计课程名称：学院：机械工程学院专业：姓名：学号：年级：任课教师：2012年3月15日目录目录 (2)鸡舍刮板式清粪机械设计 (3)一、引言 (3)二、刮板式清粪机的设计 (3)1、刮板式清粪机的优点 (3)2、刮板式清粪机的工作原理 (4)3、清粪机的总体结构设计 (4)4、清粪机刮板形状的选择 (6)5、对清粪机主要参数的设计 (7)6、对清粪机相关数据的计算 (8)三、清粪机的安装 (9)四、结论 (10)五、致谢 (11)六、参考文献 (11)鸡舍刮板式清粪机械设计一、引言目前，鸡畜在国内的大规模养殖越来越普遍，众多养殖场也在逐步走向机械化。

然而，粪便清扫重复的大工作量，是养殖场必须重点解决的问题之一，为了减少人力参与，提高清扫效率，需要设计开发粪便清扫机械。

现今，国内对于不同的养殖业已研究出众多不同的清粪机械，而最具代表性且经济实用当属刮板式清粪机。

我们下面仅针对普遍适用于养鸡场的小型清粪机的的结构设计、工作原理和特点、主要零部件设计做下简单的研究探讨。

二、刮板式清粪机的设计清粪机械在机械化养鸡生产中占有十分重要的地位。

因为机械清粪不仅可以大大地减轻劳动强度，使室内保持良好的空气环境，减少疾病的发生率，而且还能有效地影响鸡的生产，增加经济效益，所以欲要搞好机械化养鸡，就必须有性能优良的刮粪机械系统，这是至关重要的一个问题。

在众多的清粪机械中，刮粪板这种方式简单而易行。

刮板式清粪机主要应用于笼养鸡舍中。

机械组成主要有电动机、减速器、刮板、钢丝绳与转向开关等设备。

1、刮板式清粪机的优点（1）利用刮板式清粪机，可以大幅度的解决人工粪便清扫过程中耗水量大问题，达到高效健康环保的养殖效益。

（2）通过刮板式清粪机，可以实现养鸡过程中粪便清扫的机械化及自动化，提高清扫的效率，减少人力参与，减轻人的劳动强度（3）使用刮板式清粪机，可以保证养殖场所的长期卫生，实现鸡畜健康洁净养殖，减少鸡畜疾病的发生。

很多养猪场的朋友在购买刮粪机的时候都会担心到底好不好用，效果怎么样。

针对这个问题首先我们来分析一下刮粪机的组成结构和工作原理。

刮粪机结构：
主机，刮粪板，转角轮，配电箱，绳子。

刮粪机工作原理：
以一拖二机型来讲，绳子绕过主机绳槽经过1号2号3号4号转角轮回到主机，期间带动2条粪道的刮粪板。

当主机正转的时候，1号刮粪板由西向东拉动粪便向粪池前进，2号刮板则抬起来不刮粪由东向西做相反运动，当刮粪板碰到行程开关的时候自动停止；当主机反转的时候，1号刮板自动抬起来由东向西返回去，2号刮粪板则拉动粪便由西向东向粪池前进。

由刮粪机的工作原理可以看出，全程都是自动运行，人工只是需要按开关即可，操作非常简单，大大节约了猪场人工劳动力，降低了生产成本！而且安装和后期维护都非常简单，使用效果非常好！。

随着人工、饲料及技术管理成本的不断增加，养猪业进入微利时代。

如何降低养猪成本、提高生产效率已成为养猪户普遍关心的问题。

为有效降低人工成本、提高养猪场环境质量、增加养殖场户收益、促进生态节水型畜牧业发展，猪场自动化清粪机应运而生。

它的清粪设备有：1.牵引式刮粪机一般由牵引机、刮粪板、框架、钢丝绳、钢丝绳转动器、转向滑轮等组成。

2.传送带清粪机由传送带、主动轮、从动轮、托轮等组成。

常用于高密度层叠式上下间清粪。

定点排泄驯化，利用生猪排泄习惯，进行定点排泄驯化。

通过生猪定点排泄驯化可使圈舍内生猪98%以上粪便排在漏缝地板区，保持躺卧区域的干净舒适，实现自动清粪系统的高效运行。

使用效果自动清粪系统的安装使用，在节省劳动力，减少用水量和污水排放量，降低污水中污染物浓度、减少有害气体在舍内的蓄积，提高猪只生长福利等方面都具有明显的效果。

经济效益清粪系统安装后可以节省50%的劳动力，实现现代化、机械化生产。

一个万头规模猪场每年可减少5-6人，按月薪3000元计算，年约可节省劳务费支出18-21万元。

环境效益合理设置圈栏尺寸和设施，充分利用猪的定点排泄行为，实现清洁清粪;自动控制系统定时、及时刮粪，减少了冲圈用水，减少用水量和污水排放量，实现粪污固液分离，有效降低污水中COD等主要污染物浓度;粪便及时清理，改善了猪只生长环境，减轻圈舍内疫病防控压力，同时清粪系统独栋配置，避免清粪工具混用带来的疫病传播隐患。

锦蓬牧业设备是一家集研发设计、制造、销售、安装与一体的专业生产畜牧机械设备的企业，主要产品有：料塔、不锈钢食槽、料线、全自动刮粪机、配电箱、环控配电箱、固液分离机等。

本着以善为根、以信为本、以礼为行、以利为基、以情为魂的生产经营管理理念，以优质的产品更好地服务用户。

优质自动清粪机
自动清粪机主要用于家禽家畜粪便清出，是家禽养殖必备的助手。

使用安装条件:
1、牵引主机安装在室内室外均可，其安装平台高度应与排粪沟底水平位基本一致，刮粪板宽度以养殖场排粪沟宽度来设计制作。

2、排粪沟深度要求40cm--60cm，两壁及底部要求较平直，排粪沟中无障碍物，排粪沟可适当倾斜。

3、主机及转角轮安装固定件应预埋，安装牢固。

结构特点:
1、可实现无人化管理，自动清粪；
2、自动临时清粪，操作简单快捷，自动手动任意转换；
3、8轮刮粪板设计，刮板自动收放，板位可调，摩擦小，清粪干净；
4、220V单相电源和380V三相电源动力输出可选；
5、一台主机可运行1-4个刮粪板，最长刮粪行程140米，钢绳和亚麻绳牵引方式任选。

配置：主机1台，刮粪板2个，转角轮4个，控制箱1个，行程开关2个
电机功率：3KW 电压：380V
安装效果图如下：。

链式刮粪板清粪机安装要点
作者：暂无
来源：《乡村科技》 2016年第6期
1.主机。

主机应固定在舍内的混凝土基座上，严禁露天安装，否则降雨可能会引发触电事故。

基座当中的预埋件必须按生产企业提供的技术资料数据和要求进行施工。

2.转角轮。

舍内转角轮应固定在混凝土基座上，舍外转角轮应固定在专用支架上。

3.减速机。

在紧固前应先挂好链条，再将链条松紧进行适当调节，在保证两个链轮对齐后
再紧固减速机，并将减速机底板固定螺丝锁紧。

4.电机。

安装电机时，要保证两个带轮对齐，三角带松紧要调整适当：三角带太松会出现
打滑，太紧则会加大作业负荷。

5.防护罩。

将链轮防护罩和皮带防护罩分别安装在各自对应的位置上，在确定防护罩与轮、链及角带的空间合理后紧固。

6.电路。

电机和控制电路应由专业电工进行安装连接。

开关位置应确保操作方便，工作位
置与控制开关之间无障碍。

7.牵引绳。

绳索应正确缠绕在牵引轮上。

调整绳索张紧力时必须确
保钢丝夹卡紧可靠后方可进行。

8.刮板车。

将第一台刮板车的中间位置对在绳索接头处，用两个钢丝夹分别将牵引管两端
挂钩与绳索卡紧。
