清粪机,刮粪机,刮粪板的规格及应用

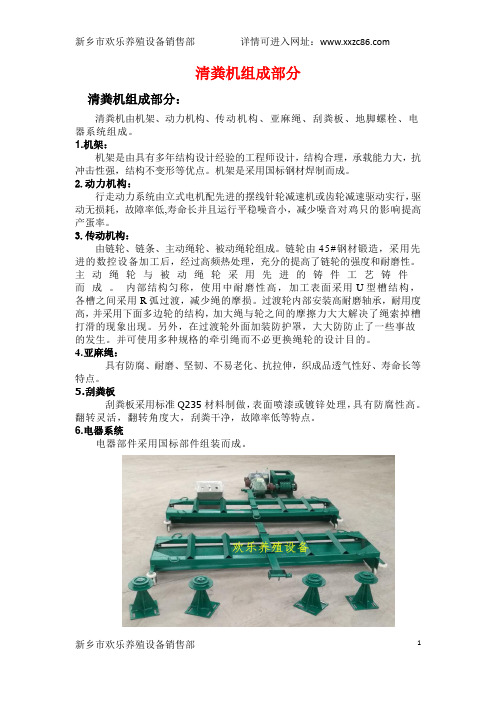

清粪机组成部分
清粪机组成部分：
清粪机由机架、动力机构、传动机构、亚麻绳、刮粪板、地脚螺栓、电器系统组成。

1.机架：
机架是由具有多年结构设计经验的工程师设计，结构合理，承载能力大，抗冲击性强，结构不变形等优点。

机架是采用国标钢材焊制而成。

2.动力机构：
行走动力系统由立式电机配先进的摆线针轮减速机或齿轮减速驱动实行，驱动无损耗，故障率低,寿命长并且运行平稳噪音小，减少噪音对鸡只的影响提高产蛋率。

3.传动机构：
由链轮、链条、主动绳轮、被动绳轮组成。

链轮由45#钢材锻造，采用先进的数控设备加工后，经过高频热处理，充分的提高了链轮的强度和耐磨性。

主动绳轮与被动绳轮采用先进的铸件工艺铸件
而成。

内部结构匀称，使用中耐磨性高，加工表面采用U型槽结构，各槽之间采用R弧过渡，减少绳的摩损。

过渡轮内部安装高耐磨轴承，耐用度高，并采用下面多边轮的结构，加大绳与轮之间的摩擦力大大解决了绳索掉槽打滑的现象出现。

另外，在过渡轮外面加装防护罩，大大防防止了一些事故的发生。

并可使用多种规格的牵引绳而不必更换绳轮的设计目的。

4.亚麻绳：
具有防腐、耐磨、坚韧、不易老化、抗拉伸，织成品透气性好、寿命长等特点。

5.刮粪板
刮粪板采用标准Q235材料制做，表面喷漆或镀锌处理，具有防腐性高。

翻转灵活，翻转角度大，刮粪干净，故障率低等特点。

6.电器系统
电器部件采用国标部件组装而成。

刮粪机用途刮粪机被广泛用于农业养殖中，其主要用途是清理养殖场、牛舍、猪舍、禽舍等畜禽养殖场地的粪便和废弃物。

它通过机械方式将粪便刮至集中的收集设备，以保持养殖环境的清洁和卫生，提高畜禽的生产效益和生产质量。

下面将分别介绍刮粪机的主要用途和其在不同养殖场地中的应用。

刮粪机的主要用途之一是清理牛舍。

牛舍是牛只生活和生产的场所，因此保持牛舍清洁和卫生对于提高牛只的生产效益和健康状况至关重要。

刮粪机可以定期清理牛舍的粪便和废弃物，防止它们在牛舍内腐烂、发臭或滋生病原体，从而减少牛只感染疾病的风险。

此外，刮粪机还可以帮助牧场管理者减少清理牛舍粪便的人工劳动，提高工作效率。

刮粪机的另一个主要用途是清理猪舍。

猪舍是猪只生活和生产的场所，猪只数量庞大，产生的粪便和废弃物也相对较多。

如果粪便和废弃物无法及时清理，不仅会导致猪舍环境异味和脏乱，还会增加猪只的疾病传播和交叉感染的风险。

刮粪机可以方便快捷地清理猪舍的粪便，保持猪舍的清洁和卫生，提高猪只的生产效益和健康状态。

刮粪机在禽舍中的使用也非常普遍。

禽舍是家禽（如鸡、鸭、鹅等）生活和生产的场所，禽舍内粪便和废弃物的清理对于提高禽类的生产效益和健康状况非常重要。

刮粪机可以将禽舍内的粪便和废弃物及时清理，减少异味和脏乱，降低病原体传播的风险，保证禽类的健康成长和生产。

此外，刮粪机还可以应用于其他养殖场地如羊舍、马舍、兔舍等。

这些养殖场地同样会产生大量的粪便和废弃物，需要定期清理以保持清洁和卫生环境。

刮粪机的使用可以减轻养殖场的劳动强度，提高清理效率，为养殖场地的管理者提供便利。

刮粪机在农业养殖中的应用不仅提高了劳动效率和生产效益，还减少了肉类、禽蛋和乳制品等畜禽产品的质量问题。

通过及时清理粪便和废弃物，可以有效降低疾病传播的风险，提高畜禽的健康和生产水平。

此外，刮粪机的使用还有助于环境保护和资源利用，减少了粪便和废弃物对环境的污染，通过农业有机肥料的再利用，促进了循环经济的发展。

清粪带是一种应用于家禽养殖场的设备，具有改良拉伸的强度，耐冲击，耐低温可至零下40度等性能。

那么，清粪带如何安装呢？下面就让霍邱牧源牧业设备有限公司为您简单介绍一下，希望可以帮助到您！鸡棚与其他畜棚不同，棚内饲养设备下的粪槽因饲养方式和清粪方式的不同而异。

常用的鸡棚清粪方式有两类：一类是经常性清粪，即每天定时清粪1～2次，所用设备有刮板式清粪机、传送带式清粪机和抽屉式清粪板;另一类是一次性清粪，即饲养一定时期(如数天、数月甚至一个饲养周期)清一次粪，由于时间间隔较长，要求鸡舍配备较强的通风设备，以控制鸡舍内有害气体的浓度不超标。

皮带清粪机的使用对于养殖场起到的作用是巨大的，因此，在现代化养殖场中安装全自动清粪机是大多数养殖场的选择。

但是想要能够达到良好的使用效果这与正确的安装是分不开的，皮带清粪机的安装需要符合一定的安装条件，下面我们就来介绍这个问题。

1、皮带清粪机的牵引主机宜安装在室外，安装全自动清粪机的条件其安装平台高度应与粪槽底水平位基本一致，刮粪板基本宽度1.8米，特殊宽度可定制。

2、按照厂方提供的安装图进行安装和线路连接。

3、主机及转角能安装固定件应预埋，安装牢固。

4、粪槽深度要求30cm以上，两壁及底部要求较平直，粪道中无障碍物。

5、本机广泛用于笼养和网上平养的家禽家畜粪便清出,也可用于工厂车间生产线物料收集。

霍邱牧源牧业设备有限公司是集养殖设备生产、销售、安装、维修,养殖厂房设计、施工,五金、电工材料销售为一体的专业的牧业公司。

公司技术力量雄厚，设备先进，拥有二十多台套大型先进的自动化设备，年产养鸡设备10万组，拥有三十多人组成的专业技术研发队伍，可为客户在鸡场规划、鸡舍设计、鸡舍安装等诸多方面免费技术咨询服务。

公司牧业设备保证全部采用国标Q235以上品质材料生产，产品分为电镀和热浸锌工艺，其中热浸锌产品防腐性能较好，综合使用寿命达二十年以上，公司一直坚持以技术，质量，信誉为根本，以完善的售后服务为依托，产品深受广大客户好评。

随着社会的进步和发展，人们对饮食的需求和追求不断的在提高，肉类养殖当然也要不断提高。

而且现在的社会也是快节奏社会，很多传统的方式都已经要面临被淘汰了，还未淘汰的也只是时间的问题。

就全自动清粪机清粪带而言，今天还是新鲜的东西，明天估计就家喻户晓了。

也正是如此，全自动清粪机清粪带才会慢慢的替代传统的清粪方式，使用全自动清粪机清粪带的用户们在工作效率上都有很大的提升，在节约人工成本上也带来了不少利益。

下面就让霍邱牧源牧业设备有限公司为您简单介绍一下，希望可以帮助到您！全自动清粪机清粪带带有清粪带的自动清粪机系统，清粪输送带特征在于：它包括冲洗区、养殖区和清粪区，所述养殖区设有多排笼舍，每排笼舍下方设置有清粪带，所述清粪带两端分别设置传动辊，所述清粪带。

一端位于冲洗区，其上侧设置有高压水喷嘴，下方设置有废水池；所述清粪带的另一端位于清粪区，其上侧设置有刮板，下方设置有粪池；所述清粪带为聚丙烯清粪带。

采用聚丙烯清粪带，强度高、耐腐蚀、耐冲击，易清理，寿命长，该系统操作便捷，实现养殖区的干净整齐，为家禽的健康成长提供了良好的环境。

全自动清粪机清粪带性能特点：采用进的国际摆线针轮减速机，保证输出转动比合理性；电机与减速机直连式体积小，操作简便；特殊加厚刮板保证了清粪机超长使用寿命；刮板由高精度数控机床制作成型，永不变形；特殊转动链条超耐磨，抗腐蚀，寿命长。

操作应用：操作者应了解本结构、性能以及行程开关的控制情况；定期检查控制系统与安全系统的使用可靠性；每天应至少清粪两次；减速器一般每六个月加一次润滑油；经常清除刮粪板上的残余鸡粪，以延长机具的使用寿命。

鸡粪变废为宝成未来趋势，主要的方式是将鸡粪变为沼气池的主要原料，这种方法不但环保，而且可以申请相关政策补贴，是鸡粪处理的最佳途径。

如果鸡粪任其堆积或排放，将会造成两个严重问题，一是污染养殖场内环境，为病菌提供滋生地，直接威胁着鸡场的生存和发展。

有些养鸡专家断言“大型鸡场成败的关键问题之一是鸡粪处理，如果对鸡粪不处理，任其堆积，将会在防疫上出问题，将会产生严重后果”。

我们主要还是针猪舍刮粪机来讨论一下它的优缺点，也是根据自己的经历体验分享给大家。

刮粪机的优点和缺点
1、刮粪有时候刮不干净，空气质量差
刮粪机刮粪都会有刮不到的粪便，封闭式猪舍的话，如果密度一大，里面空气质量很不好，特别晚上，十几个小时时间会积累很多粪尿，刺激猪呼吸道，刮粪机最少要每隔4个小时开一次，很不现实，也不利于操作，你不能说晚上在去
专门刮粪这不不切和实际。

2、容易坏，不容易维修
刮粪机问题比较多，容易偏离轨道，时间久了钢丝绳容易断，不注意掉颗螺丝下去都有可能卡住刮粪机，电机也容易坏）
3、刮粪机导尿口容易堵塞直接倒流入刮粪池
4. 刮粪机冬季容易从粪口进风，还需要做到节约用水
5. 总结：最后至于哪种好，个人观点是都各有利弊没有好坏，在选择哪种工艺的时候弊端在设计的时候尽量避免，还是选择适合自己猪场的工艺哪个方便使用哪种。

锦蓬牧业设备是一家集研发设计、制造、销售、安装与一体的专业生产畜牧机械设备的企业，主要产品有：料塔、不锈钢食槽、料线、全自动刮粪机、配电箱、环控配电箱、固液分离机等。

本着以善为根、以信为本、以礼为行、以利为基、以情为魂的生产经营管理理念，以优质的产品更好地服务用户。

奶牛场智能清粪机设计说明书一、结构由两个主刮粪板和两个侧刮粪板组成，中间装有索引装置。

1、当主刮粪板被链条向前拉动时，两边的侧板将打开接触到牛床边缘，可将粪污推至粪池中。

2、相反方面运行时，清粪机将处于空载状态，侧板向内折叠，主刮板向反方向移动。

3、当清粪机返回到启始位置时，进入又下个清粪过程。

4、组合式刮粪板专门适用于地面的畜舍。

在粪道内运行,无需建筑调整，组合式刮板可以快速简单地安装在每一畜舍内.整个设备都安装在刮粪道上,因此造成畜舍建筑费用的极大节约。

这套设备也适用于各粪道长度不一的畜舍。

二、性能优点1、减少粪便在粪道上的堆积，减少奶牛生病率，使牛床更清洁;工作更清洁，因此能提高奶质量;由于安装简单而节省畜舍建筑费用;可移动，例如在扩展畜舍的情况下;组合式刮板由坚实的材料制作，因此保证使用可靠，工作寿命长。

三、主要构成介绍1、驱动单元驱动单元：减速机、电机支撑主体、驱动轮、保护罩等。

电机： 0.75kw、1.5kw、2.2kw（视粪道长度而定） 380 伏减速机：满油箱，齿轮传递，输出转速为无极调速。

驱动链轮：防磨损锰锌钢材质，经过热处理和渗碳处理，防腐耐酸碱。

2、自动电控系统控制系统：包括清粪时间控制、清粪周期控制、刮板行程控制、手动控制等。

系统是集保护、行程测量、信号处理及状态显示等功能于一体。

集中实现了电动机的综合保护、自动控制等。

具有结构简单、使用和维护方便，运行可靠以及质量较小，成本较低等优点。

系统主要有以下技术特点：a）集保护、行程测量、信号处理等功能于一体；b）具有短路、堵转、过载、接地、低压、缺相等多种保护功能；c）能够测量电机拖动行程、工作环境温度等；d）根据任务需求可设置成自动控制模式，可实现电机定时、定行程的自动运行模式；e）具有报警指示和工作参数自动保持的功能；f）小型化外形尺寸，适合于各种开关柜型；f）采用先进的工业级芯片，电气隔离和电磁屏蔽设计符合相关标准，具有高抗干扰能力和工作可靠性；3、组合式刮粪板组合式刮板：高度视粪道高度、粪量而定。

清粪机调试与使用方法
1、粪道及两边的墙壁要平。

一是地面要平，二是两边墙壁间距误差越小越好。

2、按需求预埋转向轮、动力系统固定件。

3、两组刮板绕绳比较简单，现以三组刮板为例介绍牵引绳绕法。

如下图放置3个刮板，从左往右三个刮板以此记为1号、2号、3号，角轮如图按逆时针方向依次记为1至6号角轮，其中5号角轮为双层角轮。

绳子的一端固定在1号刮板——1号角轮——3号角轮——3号刮板——4角轮——5号角轮（上层）——2号刮板——2号角轮（回头）——5号角轮（下层）——电机传动轮——1号刮板。

如此形成一圈。

4、用紧绳器（最好是2个以上紧绳器同时作业）收紧牵引绳，因距离比较长，根据经验张紧程度必须达到一个成年男子扳不动紧绳器为止。

5、清楚粪道内杂物（此条很重要，机器运行过程中不得有异物阻碍，否则很容易把刮板拉变形）。

刮板上各滚动、滑动部件上油，人工移动刮板看是否移动灵活。

6、通电，点动。

看各部件是否都转动。

根据情况作出调试，直到刮板在粪道中运行自如。

7、实际使用效果还要看刮板清粪的效果。

经验：刮板的金属部分高于地面0.5至1厘米左右，然后在刮板上加一块耐磨的皮质材料。

刮粪机电机工作原理
刮粪机是农业生产中常见的一种机械设备，它主要用于清理畜禽养殖场的粪便，保持养殖环境的清洁和卫生。

而刮粪机的电机则是其工作的核心部件之一，下面我们就来了解一下刮粪机电机的工作原理。

刮粪机电机的工作原理主要包括以下几个方面：
1. 驱动刮粪机刮板运动，刮粪机的电机通过传动装置将动力传递给刮板，驱动刮板在养殖场地面上移动，将粪便刮到集粪槽或者输送带上。

这样可以有效地清理养殖场的粪便，保持场地的清洁。

2. 控制刮板的运动速度，刮粪机电机可以通过控制电流大小和频率来调节电机的转速，从而控制刮板的运动速度。

不同的养殖场和粪便堆积情况需要不同的清理速度，因此电机的调速性能对于刮粪机的工作效率至关重要。

3. 提供稳定的动力输出，刮粪机在工作过程中需要克服一定的阻力，因此电机需要提供稳定的动力输出，以确保刮板能够顺利地移动并清理粪便。

同时，电机还需要具有一定的扭矩特性，以应对
在工作过程中可能出现的负载变化。

总的来说，刮粪机电机的工作原理是通过提供稳定的动力输出，驱动刮板在养殖场地面上移动，清理粪便并保持场地的清洁。

同时，电机还需要具有良好的调速性能，以满足不同养殖场的清理需求。

通过电机的工作，刮粪机能够高效地完成清理工作，为养殖场的生
产提供良好的环境条件。

课程设计课程名称：学院：机械工程学院专业：姓名：学号：年级：任课教师：2012年3月15日目录目录 (2)鸡舍刮板式清粪机械设计 (3)一、引言 (3)二、刮板式清粪机的设计 (3)1、刮板式清粪机的优点 (3)2、刮板式清粪机的工作原理 (4)3、清粪机的总体结构设计 (4)4、清粪机刮板形状的选择 (6)5、对清粪机主要参数的设计 (7)6、对清粪机相关数据的计算 (8)三、清粪机的安装 (9)四、结论 (10)五、致谢 (11)六、参考文献 (11)鸡舍刮板式清粪机械设计一、引言目前，鸡畜在国内的大规模养殖越来越普遍，众多养殖场也在逐步走向机械化。

然而，粪便清扫重复的大工作量，是养殖场必须重点解决的问题之一，为了减少人力参与，提高清扫效率，需要设计开发粪便清扫机械。

现今，国内对于不同的养殖业已研究出众多不同的清粪机械，而最具代表性且经济实用当属刮板式清粪机。

我们下面仅针对普遍适用于养鸡场的小型清粪机的的结构设计、工作原理和特点、主要零部件设计做下简单的研究探讨。

二、刮板式清粪机的设计清粪机械在机械化养鸡生产中占有十分重要的地位。

因为机械清粪不仅可以大大地减轻劳动强度，使室内保持良好的空气环境，减少疾病的发生率，而且还能有效地影响鸡的生产，增加经济效益，所以欲要搞好机械化养鸡，就必须有性能优良的刮粪机械系统，这是至关重要的一个问题。

在众多的清粪机械中，刮粪板这种方式简单而易行。

刮板式清粪机主要应用于笼养鸡舍中。

机械组成主要有电动机、减速器、刮板、钢丝绳与转向开关等设备。

1、刮板式清粪机的优点（1）利用刮板式清粪机，可以大幅度的解决人工粪便清扫过程中耗水量大问题，达到高效健康环保的养殖效益。

（2）通过刮板式清粪机，可以实现养鸡过程中粪便清扫的机械化及自动化，提高清扫的效率，减少人力参与，减轻人的劳动强度（3）使用刮板式清粪机，可以保证养殖场所的长期卫生，实现鸡畜健康洁净养殖，减少鸡畜疾病的发生。

现代化养猪场清粪的方法有哪些？（2022年）现代化养猪场清粪的方法有水冲清粪、机械清粪。

1.水冲清粪放水冲洗有自动和手工两种。

手工法是工人定时打开水龙头放水冲洗，可将粪尿沟及漏缝地板上的粪尿冲洗洁净；自动冲洗法是在猪舍的一端或两端设容积2米3的水箱，用浮球掌握存水量，定时放水冲洗尿沟。

水冲清粪设施简洁、效率高、故障少、工作牢靠，有利于猪场的卫生和疫病掌握。

但基建投资大，水消耗量大，舍内湿度大，寒冷地区和水源缺乏地区不宜采纳。

2.机械清粪机械清粪采纳铲式清粪机、链刮板清粪机、往复式刮粪板清粪。

往复式刮粪板清粪比较常用，亦分为明沟法和暗沟法两种，不论哪一种，都是采纳电动机带动刮粪机具的钢绳，牵动钢绳上的刮板作往复运动，进行单向刮粪。

一般采纳自动掌握，一天刮粪三次，亦可人工开机刮粪（图2—17）o往复式刮粪板清粪装置1.电动机2.蜗轮减速器3.绕绳滚轮4.转向滑轮5.行程开关6.刮粪板滑架7.粪便干沟8.撞块9.舍内粪沟刮粪机具设施简洁，操作修理便利，基本上可满意清粪要求，但需加强对钢绳及钢板的防腐蚀措施，以延长刮粪机具的使用寿命。

【二】粪污处理设施1.贮粪池贮粪池用来贮存粪液混合物，可在单栋猪舍的一端建小容量贮粪坑，最好在粪污处理区建较大容量的贮粪池，通常有地下和地面贮粪池两种类型。

地下贮粪池直接汇合由地下粪便输送管道流人的粪污，其有效容量应为总容量的75%-80%,一般池深4一8米，为使粪便完全排空，在池底粪便抽出口处修建一深0.8米、直径1米的泵坑。

地下贮粪池不占用猪场地面，但投资较大，有效采用率低。

地面贮粪池可以充分采用贮粪池容量，也便于使粪便均质，但占地多，必需配备粪便提取和搅拌装置。

2.粪泵粪泵用于提取和输送液体粪便，常见的有离心式粪泵（污水泵和泥浆泵）和螺旋离心泵。

在贮粪池内广泛采纳了固定安装的污水泵和泥浆泵，当粪便水分不低于90%时可以采纳污水泵，水分低于90%时，需用泥浆泵。

螺旋离心泵提取和输送粪液混合物性能较好，它由粪便搅拌器、搓碎器、螺旋输送器、离心泵、输送管路及驱动电机组成，可以固定安装在贮粪池，配用10千瓦电机，也可悬挂在中小型拖拉机后面转移工作地点。
