实习九 应用Core DRAW绘制地质图

C o r e l
D R A W教你画地
质剖面图
[转]手把手用CorelDRAW教你画地质剖面图作者：石易蕾an
看到学弟学妹们CorelDRAW画剖面图一张如此费时，特出教程一例，教你如何20min搞定一张剖面（不要1小时，不用4、50，只要20min，只要20 min），也算是造福一下大家了！
准备工作
1、安装CorelDRAW9和GeoCorelDRAW
注意：使用其他高级版本CorelDRAW可能会导致与GeoCorelDRAW不兼容2、打开GeoCorelDRAW 会看到此窗口
3、点击文件-连接CorelDRAW9（这时系统会自动打开CorelDRAW9）
画图部分
1、最简单的搞定图例使用矩形工具
建议画成15*25 这样填充出的图例为标准的三行如图
2、接下来就是填充的部分，选中矩形空白框
点开GeoCorelDRAW界面，在地址符号库中选择相应的图例点击“填充地质符号”
这是你就会发现它在自动填充了，成品如图
3、这时再将图例全部选定，在这里将其修改为蔡老师要求的“9*16”
再加上中文，图例部分就完成了
4、接着画出剖面的轮廓，再用相应的图例“Ctrl+D”，得到相应的岩性
5、关键步骤来了！只选择拷贝图例的方框部分用“Delete”，留下如图部分，全选
6、使用旋转工具，例如此岩层倾角为80，按如图输入，反向则为-80。

确定后得到如图
7、接下来，将旋转后的图例对齐至轮廓线处
如果本段岩层较厚就多重复几次4~6步即可。

8、再从对齐的图例中拷贝一根直线，在下面拉长，翻折，附加产状，本段岩层就搞定啦！
9、最困难的部分已经搞定，其他的就是加上方向，图名，比例尺什么的，一张图即告完成，成品如图。

图1图 2 使用COREDRAW 处理地质论文图片详解 附《地质报告及学术论文的一般格式要求》（来源：贵州地调）编制：刘金刚此教程适用于coredraw 软件“零”基本的地质人。

所谓“零”是因为跟很多软件操作是相似的，不是完全意义的上零。

1.地质论文中图件使用AUTOCAD 软件完成绘制；2. COREDRAW 软件中文件---打开---选择绘制好的DWG 文件（或dxf）；3.以东华理工大学自然科学版图片出版要求（图1）为例进行更改；4.导入文件后，首先去掉”所有对象视为已填充”， （图2）否则将导致想选的线选不上（未深入探究）。

图4 图6 图 7使用左侧工具箱中的选择工具（图3），框选全图，右侧的轮廓（图4）找到轮廓宽度选项将其改为0.1~0.2mm。

将外边框轮廓宽度更改为0.2~0.3mm。

5将文字统改为arial narrow，因为毕竟图片中中文字少，可单独更改。

（图5）文字导入后，一般会呈现（图6）样式，说明文字因为长度或字体大小的原因未完全展开，需要用工具栏中文字工具将其扯开（图7）。

图3 图 5图8 图9 图 10 6 使用工具栏中的智能填充工具（图8），在封闭曲线构成的空间内直接点击既可完成充填，其它选项如（图9）7至此一张图片内三大元素基本完成。

主要使用选择工具、文字工具、智能填充工具既可完成。

将此文件保存后复制一份备份，再将文件打开，用选择工具框选全部文件，复制---新建---粘贴，这样就把所有文件粘贴到一个图层中了，目的是为了便于后期导出时速度更快，更少出错。

文件---导出---选择tiff（或其它论文认可的格式），根据论文需要调整大小、分辨率等（图10）。

C o r e l
D R A W教你画地
质剖面图
公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
手把手用CorelDRAW教你画地质剖面图
看到学弟学妹们CorelDRAW画剖面图一张如此费时，特出教程一例，教你如何20min搞定不用4、50，只要20min，只要20min），也算是造福一下大家了！
准备工作
1、安装CorelDRAW9和GeoCorelDRAW
注意：使用其他高级版本CorelDRAW可能会导致与GeoCorelDRAW不兼容
2、打开GeoCorelDRAW 会看到此窗口
3、点击文件-连接CorelDRAW9（这时系统会自动打开CorelDRAW9）
?
画图部分
1、最简单的搞定图例使用矩形工具
建议画成15*25 这样填充出的图例为标准的三行如图
2、接下来就是填充的部分，选中矩形空白框
点开GeoCorelDRAW界面，在地址符号库中选择相应的图例点击“填充地质符号”
这是你就会发现它在自动填充了，成品如图
3、这时再将图例全部选定，在这里将其修改为蔡老师要求的“9*16”
再加上中文，图例部分就完成了
4、接着画出剖面的轮廓，再用相应的图例“Ctrl+D”，
5、关键步骤来了！只选择拷贝图例的方框部分用“Delete”，留
6、使用旋转工具，例如此岩层倾角为80，按如图输入，反向则
7、接下来，将旋转后的图例对齐至轮廓线处
如果本段岩层较厚就多重复几次4~6步即可。

8、再从对齐的图例中拷贝一根直线，在下面拉长，翻折，附加产状，本段岩层就搞定啦
9、最困难的部分已经搞定，其他的就是加上方向，图名，比例尺什么的，一张图即告完。

手把手用CorelDRAW教你画地质剖面图
3、点击文件-连接CorelDRAW9（这时系统会自动打开CorelDRAW9）
画图部分
1、最简单的搞定图例使用矩形工具
建议画成15*25 这样填充出的图例为标准的三行如图
2、接下来就是填充的部分，选中矩形空白框
点开GeoCorelDRAW界面，在地址符号库中选择相应的图例点击“填充地质符号”
这是你就会发现它在自动填充了，成品如图
3、这时再将图例全部选定，在这里将其修改为蔡老师要求的“9*16”
再加上中文，图例部分就完成了
4、接着画出剖面的轮廓，再用相应的图例“Ctrl+D”，得到相应的岩性
5、关键步骤来了！只选择拷贝图例的方框部分用“Delete”，留下如图部分，全选
6、使用旋转工具，例如此岩层倾角为80，按
如图输入，反向则为-80。

确定后得
到如图
7、接下来，将旋转后的图例对齐至轮廓线处
如果本段岩层较厚就多重复几次4~6步即可。

8、再从对齐的图例中拷贝一根直线，在下面拉长，翻折，附加产状，本段岩层就搞定啦！
9、最困难的部分已经搞定，其他的就是加上方向，图名，比例尺什么的，一张图即告完成，成品如图。

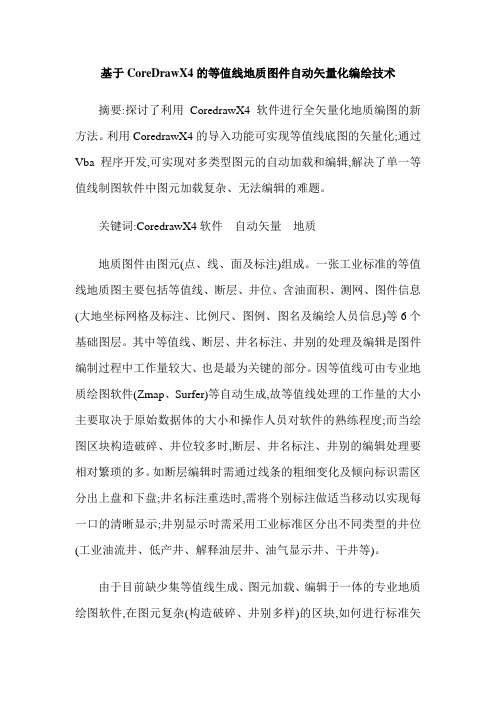

基于CoreDrawX4的等值线地质图件自动矢量化编绘技术摘要:探讨了利用CoredrawX4软件进行全矢量化地质编图的新方法。

利用CoredrawX4的导入功能可实现等值线底图的矢量化;通过Vba程序开发,可实现对多类型图元的自动加载和编辑,解决了单一等值线制图软件中图元加载复杂、无法编辑的难题。

关键词:CoredrawX4软件自动矢量地质地质图件由图元(点、线、面及标注)组成。

一张工业标准的等值线地质图主要包括等值线、断层、井位、含油面积、测网、图件信息(大地坐标网格及标注、比例尺、图例、图名及编绘人员信息)等6个基础图层。

其中等值线、断层、井名标注、井别的处理及编辑是图件编制过程中工作量较大、也是最为关键的部分。

因等值线可由专业地质绘图软件(Zmap、Surfer)等自动生成,故等值线处理的工作量的大小主要取决于原始数据体的大小和操作人员对软件的熟练程度;而当绘图区块构造破碎、井位较多时,断层、井名标注、井别的编辑处理要相对繁琐的多。

如断层编辑时需通过线条的粗细变化及倾向标识需区分出上盘和下盘;井名标注重迭时,需将个别标注做适当移动以实现每一口的清晰显示;井别显示时需采用工业标准区分出不同类型的井位(工业油流井、低产井、解释油层井、油气显示井、干井等)。

由于目前缺少集等值线生成、图元加载、编辑于一体的专业地质绘图软件,在图元复杂(构造破碎、井别多样)的区块,如何进行标准矢量化地质图件的精确、高效编绘一直是困扰地质技术人员的难题。

1 CoredrawX4与其它专业绘图软件主要功能对比目前常用的专业地质绘图软件主要有Zmapplus(Zycor)、Surfer、Coredraw、Mapgis等,其中前两者以等值线绘图为主,后两者以辅助加工编图为主。

其主要功能对比如表1所示。

通过对比可以看出,CoredrawX4软件虽然不具备等值线生成,但其具备“矢量化图形导入”功能,从而解决了等值线矢量化的问题。

精心整理手把手用CorelDRAW教你画地质剖面图
看到学弟学妹们CorelDRAW画剖面图一张如此费时，特出教程一例，教你如何20min搞定一张剖面（不要1小时，不用4、50，只要20min，只要20min），也算是造福一下大家了！
准备工作
1、安装CorelDRAW9和GeoCorelDRAW
注意：使用其他高级版本CorelDRAW可能会导致与GeoCorelDRAW不兼容
2、打开GeoCorelDRAW会看到此窗口
3、点击文件-连接CorelDRAW9（这时系统会自动打开CorelDRAW9）
画图部分
1、?最简单的搞定图例使用矩形工具
建议画成15*25这样填充出的图例为标准的三行如图
2、?接下来就是填充的部分，选中矩形空白框
点开GeoCorelDRAW界面，在地址符号库中选择相应的图例点击“填充地质符号”
这是你就会发现它在自动填充了，成品如图
3、?这时再将图例全部选定，在这里将其修改为蔡老师要求的“9*16”
再加上中文，图例部分就完成了
4、?接着画出剖面的轮廓，再用相应的图例“Ctrl+D”，得到相应的岩性
精心整理
5、?关键步骤来了！只选择拷贝图例的方框部分用“Delete”，留下如图部分，全选
6、?使用旋转工具，例如此岩层倾角为80，按如图输入，反向则为-80。

确定
后得到如图
7、?接下来，将旋转后的图例对齐至轮廓线处
如果本段岩层较厚就多重复几次4~6步即可。

8、?再从对齐的图例中拷贝一根直线，在下面拉长，翻折，附加产状，本段岩层就搞定啦！
9、?最困难的部分已经搞定，其他的就是加上方向，图名，比例尺什么的，一张图即告完成，成品如图。

手把手用CorelDRAW教您画地质剖面图
瞧到学弟学妹们CorelDRAW画剖面图一张如此费时,特出教程一例,教您如何20min搞定一张剖面(不要1小时,不也算就是造福一下大家了！
准备工作
1、安装CorelDRAW9与GeoCorelDRAW
注意:使用其她高级版本CorelDRAW可能会导致与GeoCorelDRAW不兼容
2、打开GeoCorelDRAW 会瞧到此窗口
3、点击文件-连接CorelDRAW9(这时系统会自动打开CorelDRAW9)
画图部分
1、最简单的搞定图例使用矩形工具
建议画成15*25 这样填充出的图例为标准的三行如图
2、接下来就就是填充的部分,选中矩形空白框
点开GeoCorelDRAW界面,在地址符号库中选择相应的图例点击“填充地质符号”
这就是您就会发现它在自动填充了,成品如图
3、这时再将图例全部选定,在这里将其修改为蔡老师要求的“9*16”
再加上中文,图例部分就完成了
4、接着画出剖面的轮廓,再用相应的图例“Ctrl+D”,
5、关键步骤来了！只选择拷贝图例的方框部分用“Delete”,留
6、使用旋转工具,例如此岩层倾角为80,按如图输入,反向则
7、接下来,将旋转后的图例对齐至轮廓线处
如果本段岩层较厚就多重复几次4~6步即可。

8、再从对齐的图例中拷贝一根直线,在下面拉长,翻折,附加产状,本段岩层就搞定啦！
9、最困难的部分已经搞定,其她的就就是加上方向,图名,比例尺什么的,一张图即告完成,成品如图。

实验九：应用CorelDRAW绘制地质图1．实习目的CorelDRAW 是面向对象的绘图程序，即矢量绘图软件，具有强大的图形和文字处理功能，可以处理多种形式的图形图像，具有极强的兼容性。

地质研究中常应用该软件清绘、编辑及制作满足要求的成果图件。

本次实习要求掌握应用CorelDRAW绘制地质图的方法。

2. 技术基础应用CorelDRAW绘制地质图一般是在底图的基础上进行清绘、编辑和修改。

CorelDRAW 可识别图形的格式可分为两大类：一是矢量数据格式，导入系统后图形对象可直接编辑和处理，如Surfer软件以矢量方式输出的图形 [*.wmf] ；二是位图数据格式，此类图形是作为一个整体导入系统，图形对象不能单独编辑和处理，必须以创建新的曲线、多边形、文本的方式进行清绘，即图形矢量化。

本次实习采用第二种方式。

3．实习步骤3．1 CorelDRAW启动单击桌面上的[ CorelDRAW * ]快捷方式图标；或单击【开始】按钮，打开【程序】菜单的CorelDRAW 菜单项，选择级联菜单中的[ CorelDRAW * ] 命令即可启动应用程序。

除主程序以外，其它应用程序命令为：Graphics Utilities （图形实用程序）Productivity Tools （发布工具）Setup and Notes （安装和注释程序）Corel PHOTO-PAINT 10 （位图编辑和全彩色照片处理软件）Corel R.A.V. 1.0（网页矢量动画制作软件）CorelDRAW 10 CD （打开光驱中的安装和资料光盘） （登录Corel 公司站点）3．2 图形导入选择【文件】菜单中的【导入】命令，或单击窗口上方工具条中的命令按钮，弹出【导入】对话框，在文件类型列表中选择与输入文件相匹配的文件类型，点击要输入的文件名称，点击【导入】按钮即可导入图形文件。

输入图形后界面如图所示。

3．3 图形的预处理由于技术原因或事先考虑不周，扫描图象相对于页面而言常常出现偏斜，需要进行校正。

调整好大小后单击右键进行锁定
调整线的粗细
用“点线工具”画曲线
从弧线的第一个端点点一下鼠标，按住左键到第二个端点放开左键，然后轻轻移动鼠标，使线与图像重合。

画两条平行线，然后点“互交式调和工具”，选，把鼠标放到
一条线中央，拉到另一条线即可填充出很多条平行线或曲线。

可在此处调节疏密程度
也可以放在虚线中央调整左右的疏密
对于交叉出现的平行线就先画一种，填充，调整了与图形重合，再画另一种
注意，用上述方法画出的一组平行线在属性上是一组的，如果要想单独更改一条的属性，需要先把这组平行线选中后单击右键，选择“拆分调和群组”，再选中一次，选择“取消全部群组”，之后各条线段之间就是独立的了。

可以根据需要进行更改。

1打开“图例地层代号产状－CDR格式”
此时到了另一窗口，将里面的窗口最小化即可到刚才的工作窗口。

说想拿图里的小零件却拿不下来就把图“拆了”，）
上角窗口（里面的那个）的最小化，到另一个窗口粘贴就行了。

文字内容就不说了，画不出来的老师的文件里都有。

最后是导出或另存为，如果要弄成图片放实习报告里可以选择“导出到Office ”，或用QQ 截屏。
