地质剖面图的基本知识

地质剖面图的解读蕲春一中 王全元地质剖面图是高考的一种重要的地图形式，一般以一组选择题的形式来考查地壳变动的相关知识。

通过对地质剖面图的相关信息解读来分析地质作用的过程，形成的地貌特点以及对人类活动的影响等，能很好的反映学生的思维能力，体现高考重视对地理过程分析的理念，因此，地质剖面图一直是高考的高频考点。

这节课我们师生共同学习如何利用地质剖面图来获取信息，准确答题。

一、解读思路地质作用地质剖面图———岩层信息———— 人类活动地貌特征 二、具体方法例题一 读长江口河道平面示意图和其沿海地带沉积岩（物）分布示意图，完成下列问题。

岩层的古老程度为 （ ） A ．一样老 B ．甲层最老 C ．丙层最老 D ．不能判断例题二 （2010年高考广东卷） 三峡大坝下游附近河床某测点，沉积物粒径的平均值比建坝前大（如下图示意），其成因是A ．侵蚀—搬运作用B ．搬运—堆积作用C ．风化—侵蚀作用D ．沉积—固结成岩作用 总结一：32°00′ 31°30′ 乙 甲 丙 粗 海面例题三（2007年高考四川卷）下图是我国某山脉东、西坡地质剖面图，回答下题结合图例，推断甲处岩石形成处的古地理环境是 ( )A．沙漠B．沼泽C．海洋D．苔原总结二：例题四（2011年高考广东卷）读“某区域地质剖面简图”，图中甲、乙、丙三处的地质构造分别是A．断层、向斜、背斜B．断层、背斜、向斜C．向斜、断层、背斜D．背斜、向斜、断层例题五（2012高考四川卷）右图是我国亚热带某旅游名山景观照片。

该山顶海拔3099米，属山地针叶林带。

读图回答下题。

形成图中结构地貌的地质作用是A．断裂上升B．褶皱弯曲C．冰川堆积D．风力侵蚀例题六、(2013高考广东卷)．右图为某地景观图。

其所示地质构造的形成原因主要是 A ．搬运作用 B ．地壳运动 C ．变质作用 D ．风化作用总结三：4、岩层接触关系 （1）、岩层缺失，可能之一是该岩层形成年代，该地地壳上升，缺少了沉积过程；可能之二是该岩层沉积后马上又遭受外力侵蚀，失去该岩层。

剖面图怎么看剖面图是一种常用于描述地质、地形和工程结构的图表。

通常，它将地壳、岩层、地下水等在不同深度上的变化用简化的图示表示出来。

剖面图通常由水平轴和垂直轴构成，水平轴用于表示距离，垂直轴用于表示深度。

1. 剖面图的基本元素剖面图通常包含以下几个基本元素：1.1 标题剖面图的标题应该简洁明了，能够准确概括剖面图所描述的内容。

1.2 坐标轴剖面图通常由水平轴和垂直轴构成。

水平轴表示距离，垂直轴表示深度。

1.3 描述剖面图的描述部分应该清晰地解释图中所显示的各个元素。

描述可以使用文字、符号、箭头等方式进行标注。

2. 如何解读剖面图要正确理解和解读剖面图，需要了解以下几个关键要素：2.1 地质构造信息剖面图可以显示地质构造的类型和分布。

通过观察岩层的变化、断层的位置和地层的组成，可以推断出地质构造的特征。

2.2 地层结构信息剖面图可以显示地层的厚度和顺序。

通过观察地层的厚度变化和相对位置，可以了解地层堆积的过程和地层之间的联系。

2.3 地下水信息剖面图可以显示地下水位的变化和分布。

通过观察地下水的深度和地下水流动的方向，可以了解地下水系统的特点和补给源。

2.4 其他信息剖面图还可以显示其他与地质、地形和工程结构相关的信息，例如土壤类型、岩性特征等。

通过观察这些信息，可以评估地质和工程风险，并制定相应的措施。

3. 剖面图的绘制方法绘制剖面图需要收集大量的地质数据，并经过一系列的处理和分析。

以下是一般的绘制步骤：3.1 收集数据收集所需要的地质数据，包括地面测量数据、钻孔数据、地质剖面等。

3.2 数据处理整理和处理收集到的地质数据，例如根据地质剖面确定地层的分布和厚度。

3.3 绘制图形根据处理后的数据，用适当的比例和坐标系绘制剖面图。

3.4 标注信息在绘制好的剖面图上，利用文字、符号、箭头等方式标注各种地质信息。

4. 剖面图的应用领域剖面图在地质、工程和环境领域有广泛的应用。

以下是一些常见的应用领域：4.1 地质调查剖面图可以用于地质勘探和矿产资源评估。

方法技巧：如何判读地质剖面图地质剖面图既可以体现静态的结构特征，也可以反映动态的演变过程。

正确判读的关键是明确各种地质构造、地壳运动和岩石圈物质循环过程。

1．岩层新老关系的判断方法(1)根据地层层序律确定：一般岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。

(2)根据生物进化规律判断；由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。

(3)根据岩层的接触关系确定，岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。

变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。

2．地质构造判断方法(1)看岩层是否连续：褶皱由连续的褶曲组成。

(2)看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常成山岭；岩层向下弯曲一般为向斜，未侵蚀前常成谷地或盆地。

(3)看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最根本的依据。

(4)看岩层是否受力破裂且沿断裂面有明显的相对位移：若只有破裂而无位移，只能称为断裂而不能称为断层。

3．地壳运动性质的判断方法(1)若出现大面积成层岩石，说明地壳处于下沉运动中。

(2)若上覆岩层发生侵蚀，说明地壳处于上升运动中。

(3)若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉。

【典型例题】(2016届雅安模拟)右图中①、②、③、④为沉积岩，⑤、⑥为岩浆岩。

读图，完成下列各题。

1.上图中岩石形成的先后顺序最可能为( )A．①②③④⑤⑥ B．⑤⑥④③②① C．④③②①⑤⑥ D．④③②①⑥⑤2.若①为石灰岩，则在①与⑤接触部位最可能形成( )A．页岩 B．大理岩 C．花岗岩 D．砂岩思维过程从图表中获取信息答案 1.C 2.B练习：1．下图是某地地质构造示意图，图中( )A．岩层的形成顺序依次为①②③ B．甲地是背斜顶部被侵蚀而形成的谷地C．乙地貌是岩层受张力作用后被侵蚀形成 D．丙地貌的地质构造与泰山相同(2016·邯郸检测)翡翠玉石是矿物在高温、极高压力条件下(岩浆强烈挤压)重新结晶变质形成的。

剖面图和断面图知识点总结一、剖面图的概念剖面图是一种图形表示方法，用来显示地表以下几公里深处的地质构造和地质情况。

在剖面图中，地质构造和地层分布通常以符号、颜色或形状等方式进行标注和描绘。

剖面图可以帮助地质学家更清晰地了解地质构造的垂直分布特征，从而有利于进行地质勘探和工程设计。

二、剖面图的制作方法1、数据采集：剖面图的制作首先需要进行实地考察，收集地质构造和地质情况的相关数据。

2、绘制图表：根据采集的数据，利用适当的比例尺和坐标系，绘制出剖面图的基本框架。

3、标注解释：在绘制的剖面图上标注地质构造的相关信息和含义，如断层、褶皱、岩性等。

4、完善绘图：对绘制的剖面图进行详细完善，使其清晰明了，便于理解和使用。

三、剖面图的应用范围1、地质勘探：剖面图可以用于地质勘探工作中，帮助勘探人员了解地层分布和地下构造特征，指导勘探工作的进行。

2、地质灾害评估：剖面图可以对地质灾害的可能影响范围进行预测和评估，有助于减少地质灾害的风险。

3、基础设施建设：剖面图可以用于基础设施建设时的地质条件评估，为工程设计和施工提供参考依据。

四、断面图的概念断面图是地质学上描述地质体的垂直剖面的一种图形表示方法，通过断面图可以了解地质体的立体形态、结构和构造特征。

断面图通常用于描述地貌、地层构造、岩性及地下水、矿产资源等方面的情况。

五、断面图的制作方法1、实地勘察：首先需要进行实地勘察，了解地质体的垂直分布情况，并收集相关数据。

2、制作基本图表：根据实地数据，利用适当的比例尺和坐标系，绘制出断面图的基本框架。

3、标注解释：在绘制的断面图上标注地质体的构造特征和含义，如褶皱、断层、岩性等。

4、完善绘图：对绘制的断面图进行详细完善，使其清晰明了，便于理解和使用。

六、断面图的应用范围1、地质勘探：断面图可以用于地质勘探工作中，帮助勘探人员了解地层分布和地下构造特征，指导勘探工作的进行。

2、地质灾害评估：断面图可以对地质灾害的可能影响范围进行预测和评估，有助于减少地质灾害的风险。

方法技巧：如何判读地质剖面图地质剖面图既可以体现静态的结构特征，也可以反映动态的演变过程。

正确判读的关键是明确各种地质构造、地壳运动和岩石圈物质循环过程。

1．岩层新老关系的判断方法(1)根据地层层序律确定：一般岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。

(2)根据生物进化规律判断；由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。

(3)根据岩层的接触关系确定，岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。

变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。

2．地质构造判断方法(1)看岩层是否连续：褶皱由连续的褶曲组成。

(2)看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常成山岭；岩层向下弯曲一般为向斜，未侵蚀前常成谷地或盆地。

(3)看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最根本的依据。

(4)看岩层是否受力破裂且沿断裂面有明显的相对位移：若只有破裂而无位移，只能称为断裂而不能称为断层。

3．地壳运动性质的判断方法(1)若出现大面积成层岩石，说明地壳处于下沉运动中。

(2)若上覆岩层发生侵蚀，说明地壳处于上升运动中。

(3)若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉。

【典型例题】(2016届雅安模拟)右图中①、②、③、④为沉积岩，⑤、⑥为岩浆岩。

读图，完成下列各题。

1.上图中岩石形成的先后顺序最可能为( )A．①②③④⑤⑥B．⑤⑥④③②①C．④③②①⑤⑥D．④③②①⑥⑤2.若①为石灰岩，则在①与⑤接触部位最可能形成( )A．页岩B．大理岩C．花岗岩D．砂岩思维过程从图表中获取信息答案 1.C 2.B练习：1．下图是某地地质构造示意图，图中( )A．岩层的形成顺序依次为①②③B．甲地是背斜顶部被侵蚀而形成的谷地C．乙地貌是岩层受张力作用后被侵蚀形成D．丙地貌的地质构造与泰山相同(2016·邯郸检测)翡翠玉石是矿物在高温、极高压力条件下(岩浆强烈挤压)重新结晶变质形成的。

高考地理知识点总结地形图与剖面图剖析地势图是着重表示地表起伏变化的一般地图，地貌一样用等高线表示，地物按图式符号加注记表示。

地势图按表现形式分为平面地势图和剖面图两大类，平面地势图依照绘制的手法又分为示意地势图、分层设色地势图和地势素描图。

一、地势剖面图地势剖面图是建立在等高线地势图的基础上绘制而成的，它表示沿地表某一方向垂直切开的剖面图形，用以表示地表起伏的形势。

通过它，能够更直观地看出某条线上地面的起伏和坡度的陡缓，同时还有助于了解野外考察时观看点的透视情形。

地势剖面图是绘制地质剖面图、土壤剖面图、植被剖面图、综合剖面图等各种剖面图的基础。

剖面图试题要紧用来考查形象思维、抽象思维、动手绘图以及综合分析问题的能力。

解答此类试题，应该注意解题的步骤，学会将平面地势图转换为立体剖面图。

1.地势剖面图的绘制在等高线地势图上确定剖面线，如画出剖面线AB，按AB的长度绘一条水平线作为剖面基线;确定剖面图的水平比例尺和垂直比例尺(水平比例尺一样与等高线水平比例尺相同，垂直比例尺一样要比水平比例尺大，以便形象地看出地势起伏情形，通常放大5至10倍。

用等高线的高度作纵坐标);作基线的平行线;在地势图上沿剖面线AB量出相邻两条等高线的距离，如：A～1、1～2、2～3、3～4等的各段距离，并把它们标注在剖面基线上，为1′、2′、3′、4′等;通过基线上1&prim e;、2′、3′、4′等各点作基线的垂线;将垂线与基线平行线的交点，用平滑曲线连接起来;在图上做出必要的注记，则剖面图完成。

2.需要熟练把握地势剖面图各大洲的地势剖面图、中国地势三级阶梯地势剖面图、我国西部沿8 7°30′E的地势剖面图、美国地势剖面图、沿0°纬线所作的非洲地势剖面图、沿30°S某大陆邻近地势剖面图等。

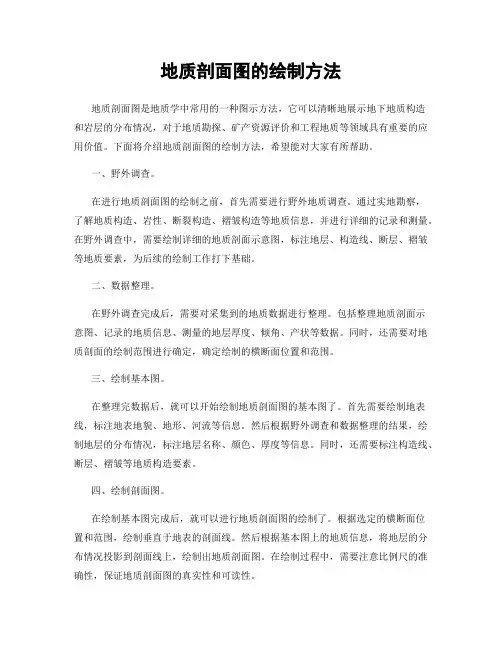

地质剖面图的绘制方法地质剖面图是地质学中常用的一种图示方法，它可以清晰地展示地下地质构造和岩层的分布情况，对于地质勘探、矿产资源评价和工程地质等领域具有重要的应用价值。

下面将介绍地质剖面图的绘制方法，希望能对大家有所帮助。

一、野外调查。

在进行地质剖面图的绘制之前，首先需要进行野外地质调查。

通过实地勘察，了解地质构造、岩性、断裂构造、褶皱构造等地质信息，并进行详细的记录和测量。

在野外调查中，需要绘制详细的地质剖面示意图，标注地层、构造线、断层、褶皱等地质要素，为后续的绘制工作打下基础。

二、数据整理。

在野外调查完成后，需要对采集到的地质数据进行整理。

包括整理地质剖面示意图、记录的地质信息、测量的地层厚度、倾角、产状等数据。

同时，还需要对地质剖面的绘制范围进行确定，确定绘制的横断面位置和范围。

三、绘制基本图。

在整理完数据后，就可以开始绘制地质剖面图的基本图了。

首先需要绘制地表线，标注地表地貌、地形、河流等信息。

然后根据野外调查和数据整理的结果，绘制地层的分布情况，标注地层名称、颜色、厚度等信息。

同时，还需要标注构造线、断层、褶皱等地质构造要素。

四、绘制剖面图。

在绘制基本图完成后，就可以进行地质剖面图的绘制了。

根据选定的横断面位置和范围，绘制垂直于地表的剖面线。

然后根据基本图上的地质信息，将地层的分布情况投影到剖面线上，绘制出地质剖面图。

在绘制过程中，需要注意比例尺的准确性，保证地质剖面图的真实性和可读性。

五、标注解释。

在地质剖面图绘制完成后，需要对地质剖面图进行标注解释。

标注地层的名称、颜色、厚度、产状、倾角等信息，标注构造线、断层、褶皱等地质构造要素，以及其他需要说明的地质信息。

同时，还需要标注比例尺、坐标轴、图名等辅助信息，使地质剖面图更加清晰和完整。

六、绘制成果图。

最后，根据标注解释完成的地质剖面图，可以进行成果图的绘制。

将地质剖面图、基本图、标注解释等内容整合到一张图上，形成最终的地质剖面成果图。

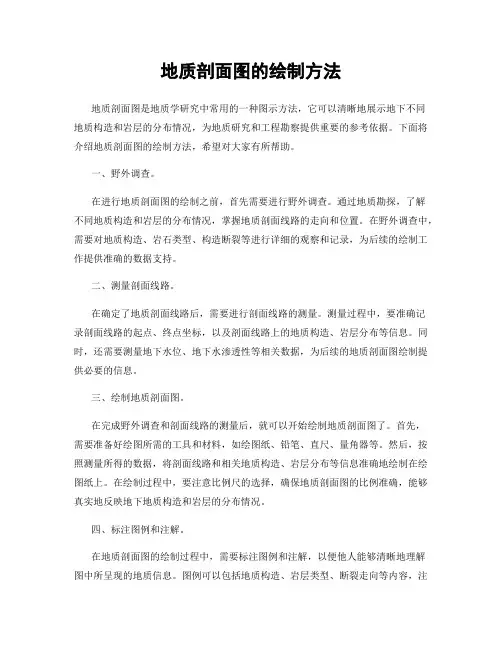

地质剖面图的绘制方法地质剖面图是地质学研究中常用的一种图示方法，它可以清晰地展示地下不同地质构造和岩层的分布情况，为地质研究和工程勘察提供重要的参考依据。

下面将介绍地质剖面图的绘制方法，希望对大家有所帮助。

一、野外调查。

在进行地质剖面图的绘制之前，首先需要进行野外调查。

通过地质勘探，了解不同地质构造和岩层的分布情况，掌握地质剖面线路的走向和位置。

在野外调查中，需要对地质构造、岩石类型、构造断裂等进行详细的观察和记录，为后续的绘制工作提供准确的数据支持。

二、测量剖面线路。

在确定了地质剖面线路后，需要进行剖面线路的测量。

测量过程中，要准确记录剖面线路的起点、终点坐标，以及剖面线路上的地质构造、岩层分布等信息。

同时，还需要测量地下水位、地下水渗透性等相关数据，为后续的地质剖面图绘制提供必要的信息。

三、绘制地质剖面图。

在完成野外调查和剖面线路的测量后，就可以开始绘制地质剖面图了。

首先，需要准备好绘图所需的工具和材料，如绘图纸、铅笔、直尺、量角器等。

然后，按照测量所得的数据，将剖面线路和相关地质构造、岩层分布等信息准确地绘制在绘图纸上。

在绘制过程中，要注意比例尺的选择，确保地质剖面图的比例准确，能够真实地反映地下地质构造和岩层的分布情况。

四、标注图例和注解。

在地质剖面图的绘制过程中，需要标注图例和注解，以便他人能够清晰地理解图中所呈现的地质信息。

图例可以包括地质构造、岩层类型、断裂走向等内容，注解则可以对地质剖面图中的重要地质特征进行解释和说明。

通过图例和注解的标注，可以使地质剖面图更加直观和易懂。

五、校对和修正。

完成地质剖面图的绘制后，需要进行校对和修正工作。

在校对过程中，要认真核对数据的准确性和图中地质信息的完整性，确保地质剖面图的准确性和可靠性。

如果发现错误或不完善的地方，需要及时进行修正和完善，直到地质剖面图符合要求为止。

六、总结。

地质剖面图的绘制是一个需要细心和耐心的工作，需要充分利用野外调查和测量所得的数据，准确地反映地下地质构造和岩层的分布情况。

一、地质图的种类和基本内容用规定的符号、线条、色彩来反映一个地区地质条件和地质历史发展的图件，叫地质图。

它是依据野外探明和收集的各种地质勘测资料，按一定比例投影在地形底图上编制而成的，是地质勘察工作的主要成果之一。

（一）地质图的种类1、普通地质图以一定比例尺的地形图为底图，反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件，称为普通地质图，简称地质图。

在一张普通地质图上，除了地质平面图(主图)外，一般还有一个或两个地质剖面图和综合地层柱状图，普通地质图是编制其它专门性地质图的基本图件。

按工作的详细程度和工作阶段不同，地质图可分为大比例尺的(＞1：25000)、中比例尺的〔1：5000～1：10万〕、小比例尺的（1：20万～1：100万)。

在工程建设中，一般是大比例尺的地质图。

2、地貌及第四纪地质图以一定比例尺地地形图为底图，主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型和形态特征的一种专门性地质图，称为地貌及第四纪地质图。

3、水文地质图以一定比例尺地地形图为底图，反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件，称为水文地质图。

4、工程地质图工程地质图是各种工程建筑物专用的地质图，如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。

工程地质图一般是以普通地质图为基础，只是增添了各种与工程有关的工程地质内容。

如在地下洞室纵断面工程地质图上，要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。

（二）地质图的基本内容1、平面地质图平面地质图又称为主图，是地质图的主体部分，主要包括：地理概况：图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。

一般地质现象：地层、岩性、产状、断层等。

特殊地质现象：崩塌、滑坡，泥石流、喀斯特、泉及主要蚀变现象。

2、地质剖面图在平面图上，选择一条至数条有代表性的图切剖面，以表示岩性、褶皱、断层的空间展布形态及产状、地貌特征等。
