第九章实测地质剖面第一节实测剖面的目的及剖面位置的选择在某一地段内，沿一定方位实际测量和编制地质剖面图是一项重要的基础地质研究工作，也是对工作区内地层时代、层序、岩性特征、厚度、古生物演化特征、含矿层位和接触关系等进行综合研究的手段。

在实测剖面工作中，凡是剖面线所经过的所有地质现象都要进行观察描述；各种地质数据和资料都要进行测量和收集；所涉及的地质问题都要详细进行研究。

包括沿剖面线的地形变化；各时代地层的岩性特征及厚度；古生物化石层位及所含化石的种属特点；地层的接触关系；系统采集岩石标本及化石标本，采集各种分析样品待室内进行分析研究；有时要有专门人员进行地球物理及放射性测量等项工作。

在此基础上，进行该区地质发展史的研究，以恢复古地理、古气候的特征，推断地壳运动的时期及特点，通过不同地质剖面的对比，研究同一时期不同地区的地质环境的变化等等。

因此许多专门性的研究工作也都要通过实测一定数量的地质剖面来完成。

在地质测量工作中，通过实测剖面系统掌握测区内上述资料的基础上，详细而准确地划分地层，确定填图单位，明确分层标志，为顺利开展地质测量作好基础工作。

在踏勘测区的基础上，选择几条典型的剖面进行实测和研究，是地质测量工作的重要内容。

为了使实测剖面顺利而有效地进行，选择好剖面线的位置是很重要的。

选择剖面线有以下几点要求：1.剖面线要通过区内所有地层，也就是说，在剖面线最短的情况下，通过的地层越全越好。

剖面线应尽可能垂直于岩层走向。

有时一条剖面不能包括所有地层，这时可分几个剖面进行测量，然后综合成一个连续剖面。

所测每一时代地层最好要有顶面和底面，选择发育好、厚度最大的地段。

以解决地层问题为目的的剖面，最好选择结构比较简单，尽可能不受断层、褶皱及岩体干扰的剖面。

如果以解决构造问题为主，所选剖面应反映测区的主要构造特征，剖面线要垂直主要的褶皱轴线和断层走向。

2.剖面线经过地段露头要好，尽可能选择连续山脊或沟谷。

避开障碍物，减少平移。

地形剖面图绘图步骤地形剖面图绘图是一项重要的制图技术，它能够将地形高程信息以直观的方式呈现出来，为研究地质构造、地貌变化等方面提供了极大的帮助。

本文章将详细介绍地形剖面图绘图的步骤及技巧。

一、准备工作1、选好地图和工具绘图前需要选好要绘制的地图以及所需的绘图工具，常见地图有地形图、地形航图以及卫星图等，绘图工具包括铅笔、橡皮擦、曲线尺、直角尺、剪刀和胶水等。

2、测量高程数据地形剖面图的制作需要依赖高程数据，测量高程数据可以通过使用气压计、高程仪和GPS等测量仪器，也可以通过查询公开数据等渠道获取。

二、绘制步骤1、制作底图首先在白纸上画一个较大的矩形框，矩形框的大小应该与所选地图相对应，用比较浅的颜色(如灰色)填充整个矩形框，在一侧留出足够的空间来标注地图比例尺及坐标轴。

2、剪切海拔数据将已测得的高程数据打印出来，用剪刀剪切成若干同样长度的条形数据，条形数据的宽度视情况而定，一般会在10mm到40mm之间，尽量保证数据的精细度和可读性。

3、粘贴高程数据将已剪切的高程数据按照从左到右、上到下的顺序粘贴在底图上，保证相邻两个高程数据间的高度差为恒定值，可以用直角尺进行校正。

4、连接粘贴好的高程数据用曲线尺沿着粘贴好的高程数据轨迹绘制一条平滑的曲线，形成地形剖面图的轮廓线，曲线尺的弯曲度应该尽量小，以便绘制出更为真实的地形地貌。

5、标注轮廓线和坐标轴在轮廓线和底图上分别标注坐标轴和方向，使用比较明显的颜色进行标注，以便观察和理解。

三、注意事项1、精确测量高程数据地形剖面图的制作需要依赖精确的高程数据，因此在测量数据时一定要保持高度的精细度和准确性，避免误差可能带来的影响。

2、保持图纸清晰图纸清晰度对于地形剖面图的制作至关重要，因此切忌过度擦拭和涂改，以免影响绘图效果。

3、注意标注比例尺地形剖面图中的比例尺一定要标注清晰准确，保证观测者可以一目了然，对于研究工作和实际应用具有重要的帮助作用。

四、总结通过以上几个步骤，我们可以轻松地完成地形剖面图的制作，掌握这项技能对于地质勘探、地形变化研究等方面都非常重要，希望大家可以认真学习和应用。

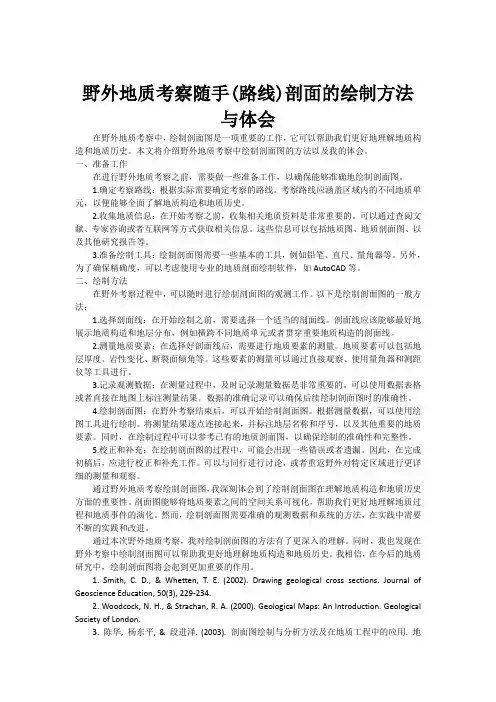

野外地质考察随手(路线)剖面的绘制方法与体会在野外地质考察中，绘制剖面图是一项重要的工作，它可以帮助我们更好地理解地质构造和地质历史。

本文将介绍野外地质考察中绘制剖面图的方法以及我的体会。

一、准备工作在进行野外地质考察之前，需要做一些准备工作，以确保能够准确地绘制剖面图。

1.确定考察路线：根据实际需要确定考察的路线。

考察路线应涵盖区域内的不同地质单元，以便能够全面了解地质构造和地质历史。

2.收集地质信息：在开始考察之前，收集相关地质资料是非常重要的。

可以通过查阅文献、专家咨询或者互联网等方式获取相关信息。

这些信息可以包括地质图、地质剖面图、以及其他研究报告等。

3.准备绘制工具：绘制剖面图需要一些基本的工具，例如铅笔、直尺、量角器等。

另外，为了确保精确度，可以考虑使用专业的地质剖面绘制软件，如AutoCAD等。

二、绘制方法在野外考察过程中，可以随时进行绘制剖面图的观测工作。

以下是绘制剖面图的一般方法：1.选择剖面线：在开始绘制之前，需要选择一个适当的剖面线。

剖面线应该能够最好地展示地质构造和地层分布，例如横跨不同地质单元或者贯穿重要地质构造的剖面线。

2.测量地质要素：在选择好剖面线后，需要进行地质要素的测量。

地质要素可以包括地层厚度、岩性变化、断裂面倾角等。

这些要素的测量可以通过直接观察、使用量角器和测距仪等工具进行。

3.记录观测数据：在测量过程中，及时记录测量数据是非常重要的。

可以使用数据表格或者直接在地图上标注测量结果。

数据的准确记录可以确保后续绘制剖面图时的准确性。

4.绘制剖面图：在野外考察结束后，可以开始绘制剖面图。

根据测量数据，可以使用绘图工具进行绘制。

将测量结果逐点连接起来，并标注地层名称和序号，以及其他重要的地质要素。

同时，在绘制过程中可以参考已有的地质剖面图，以确保绘制的准确性和完整性。

5.校正和补充：在绘制剖面图的过程中，可能会出现一些错误或者遗漏。

因此，在完成初稿后，应进行校正和补充工作。

勘探线设计地质剖面图的编制方法：现在的位置：第四章>>第六节第20页2 勘探线设计地质剖面图的编制方法：一般是依据矿区地形地质图和剖面上已有工程揭露资料编制；开发勘探阶段则多依据已有若干中段地质平面图、相邻勘探线剖面图等切制、转切或通过适当的内插、外推计算作图方法编制。

编制具体步骤：（图4-6-19.a-d）（1）绘制坐标网线：1）在平面图上投剖面的起止点A和B并连接成直线。

该直线或其延长线与x座标和y座标交角（锐角）分别为α和β。

2）绘剖面座标线。

一般选取z（高程）以及x或y座标中的一种。

x或y座标选取原则为：若α≥β则选取x座标；反之则选取y座标。

x或y座标相邻座标线的距离（如上左图的300与400）并非是100m，而是100/sin α m。

3）根据A和B点的座标值，将其投在剖面图上。

（2）地表资料绘制：包括：1.地形线2.地表地质界线3.地表探矿工程除了在剖面图上绘出上述内容，还应在剖面图下方的平面图上绘出。

（3）推测绘制地下资料并连接矿体据矿床地质图和其他有关资料并根据相邻及其他探矿资料及地质规律的变化趋势推测深部地质特征及界线。

（4）单项设计工程设计按所选定的勘探工程种类和间距，将各单项设计工程标绘在地质剖面图上（详见于后的单项工程设计），并标明编号。

然后完善剖面线平面位置图，补充取样结果表及图例、责任表等规定内容。

最后绘整理成图。

3设计中段地质平面图的切制在矿床地质勘探或开发勘探工作中，根据工程设计需要往往要切制中段设计（或预测）地质平面图或称为××m（标高）水平断面图。

所需资料依据：矿床地质图及对矿床地质构造特点和成矿规律的研究成果；一系列勘探线剖面图；或已有中段（尤其是相邻中段）地质平面图等。

可利用直接切制或各种转切的方法完成。

比例尺一般1∶500～1∶2000，按矿体规模与地质构造复杂程度而定。

现将具有一系列勘探线剖面图切制中段设计地质平面图的方法与步骤介绍如下（见图4-6-20）：（1）按设计需要确定切图标高（如100m）；（2）绘平面坐标网，要求对角线误差小于1毫米，同时画上各勘探线及编号；（3）从各勘探线剖面图上的切图标高线上切取各类工程及地质界线点，并转绘到平面图各相应勘探线上；（4）将各相邻勘探线上的对应地质界线点连接起来，注意地质构造线的性质、产状变化趋势；一般应按照：先新后老，先外后内，先主后次，先含矿层（带）后矿体、再矿石类型的顺序联图；若有相邻中段地质平面图，要参照对比修改；并根据对某些规律变化的趋势性认识，尤其对那些属内插外推界线的预测内容作必要修正；（5）按所选定设计的勘探工程种类（沿脉、穿脉、坑内钻等）和间距，作单项工程设计，并编号以完成预定的矿床勘探任务。

剖面图的编制
1,确定图幅大小、剖面方向并进行基本图面设计：根据地形地质图上剖面线的长度，确定图幅大小；图纸上方为图名，下方为图例、责任图签。

2，绘制水平标高线
一般先按剖面长度和略大于勘查深度的标高及图面设计要求等，在水平标高线的两端著名标高数。

3、确定剖面基线
剖面基线是剖面穿过的坐标经线和纬线。

一般根据剖面的长短，选择一条及以上的剖面基线并标注其坐标值。

4、绘制地形线、地物及井田边界线：
在地形地质图上图切。

在切绘地形线时，应根据地形起伏和地形坡度的变化情况，考虑足够的取点密度，保证地形线的精度。

5、投绘勘察工程
按剖面地或止点，将所有通过该剖面的各种勘察工程均投绘到剖面图上。

6、填绘各种地质界线：
根据地表天然露头、探槽、井探、钻孔等所揭露的地层产状及分界线、、构造线、不不整合线、含（隔）水层、滑面或堆积体与沟床的分界、崩塌体边界等进行标注。

7、剖面连线
从单孔构造资料及地表露头情况出发，联系邻近剖面及区内地质规律，作出正确判断后，将地质界线按自然形态圆滑连接，即完成地质剖面图的基本绘制工作。

8、剖面检校与整饰
剖面图连好后，应将所有原始资料数据进行校对，对有碍剖面清晰、整洁的不必要线条（如水平标高线）等擦拭掉。

地形剖面图高中地理知识点：地形剖面图◎地形剖面图的定义地形剖面图:以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。

直观地反映出地出上沿剖面线方向的地势的起伏状况。

◎地形剖面图的知识扩展以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。

直观地反映出地出上沿剖面线方向的地势的起伏状况。

1绘制地形剖面图的步骤：第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。

第二步：绘制水平基线和垂直高度坐标。

水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。

第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。

第四步：把确定的各点用平滑的曲线连接起来。

2地形剖面图的画法方法一：引垂直线法方法二：量距离法3基本的地形的剖面特征（1）鞍部的剖面特征在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。

沿两座山峰连线方向看，两边高，中间低；沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。

（2）山谷的剖面特征（3）山脊的剖面特征（4）山顶的剖面特征4、判读方法：（1）识别地形剖面图的水平、垂直比例大小；（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；（3）与相关的分布图、特征示意图的知识进行联系，分析作答。

5、地形剖面图绘制应注意的问题确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。

水平比例尺一般与原图一致。

在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。

6、两点间的直视问题直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。

如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。

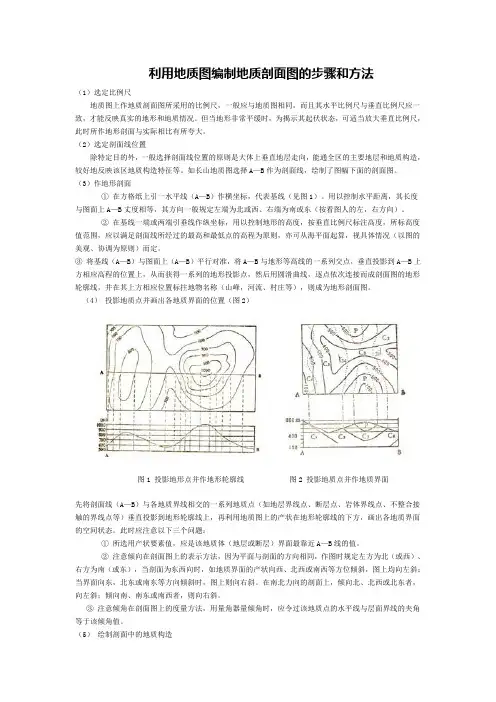

利用地质图编制地质剖面图的步骤和方法（1）选定比例尺地质图上作地质剖面图所采用的比例尺，一般应与地质图相同，而且其水平比例尺与垂直比例尺应一致，才能反映真实的地形和地质情况。

但当地形非常平缓时，为揭示其起伏状态，可适当放大垂直比例尺，此时所作地形剖面与实际相比有所夸大。

（2）选定剖面线位置除特定目的外，一般选择剖面线位置的原则是大体上垂直地层走向，能通全区的主要地层和地质构造，较好地反映该区地质构造特征等。

如长山地质图选择A—B作为剖面线，绘制了图幅下面的剖面图。

（3）作地形剖面①在方格纸上引一水平线（A—B）作横坐标，代表基线（见图1）。

用以控制水平距离，其长度与图面上A—B丈度相等，其方向一般规定左端为北或西、右端为南或东（按看图人的左，右方向）。

②在基线一端或两端引垂线作纵坐标，用以控制地形的高度，按垂直比例尺标注高度，所标高度值范围，应以满足剖面线所经过的最高和最低点的高程为原则，亦可从海平面起算，视具体情况（以图的美观、协调为原则）而定。

③将基线（A—B）与图面上（A—B）平行对准，将A—B与地形等高线的一系列交点，垂直投影到A—B上方相应高程的位置上，从而获得一系列的地形投影点，然后用圆滑曲线，逐点依次连接而成剖面图的地形轮廓线，井在其上方相应位置标拄地物名称（山峰，河流、村庄等），则成为地形剖面图。

（4）投影地质点并画出各地质界面的位置（图2）图1 投影地形点并作地形轮廓线图2 投影地质点并作地质界面先将剖面线（A—B）与各地质界线相交的一系列地质点（如地层界线点、断层点、岩体界线点、不整合接触的界线点等）垂直投影到地形轮廓线上，再利用地质图上的产状在地形轮廓线的下方，画出各地质界面的空间状态。

此时应注意以下三个问题：①所选用产状要素值，应是该地质体（地层或断层）界面最靠近A—B线的值。

②注意倾向在剖面图上的表示方法，因为平面与剖面的方向相同，作图时规定左方为北（或西）、右方为南（或东），当剖面为东西向时，如地质界面的产状向西、北西或南西等方位倾斜，图上均向左斜；当界面向东，北东或南东等方向倾斜时，图上则向右斜。

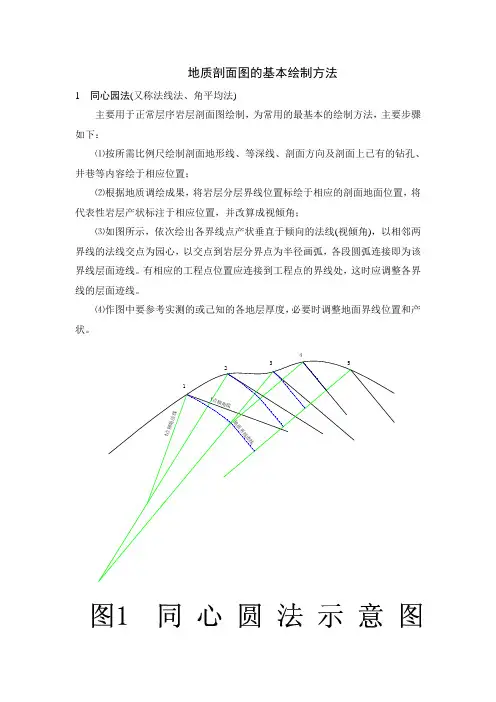

地质剖面图的基本绘制方法1 同心园法(又称法线法、角平均法)主要用于正常层序岩层剖面图绘制，为常用的最基本的绘制方法，主要步骤如下：⑴按所需比例尺绘制剖面地形线、等深线、剖面方向及剖面上已有的钻孔、井巷等内容绘于相应位置；⑵根据地质调绘成果，将岩层分层界线位置标绘于相应的剖面地面位置，将代表性岩层产状标注于相应位置，并改算成视倾角；⑶如图所示，依次绘出各界线点产状垂直于倾向的法线(视倾角)，以相邻两界线的法线交点为园心，以交点到岩层分界点为半径画弧，各段圆弧连接即为该界线层面迹线。

有相应的工程点位置应连接到工程点的界线处，这时应调整各界线的层面迹线。

⑷作图中要参考实测的或己知的各地层厚度，必要时调整地面界线位置和产状。

543211点倾角法线1点倾角线地质界线迹线⑷当法线交点较远不便绘界线圆弧迹线时，可用简易的角平分法求取相邻法线与界线迹线的交点，如下图所示：通过A 点作法线垂线交于Ｂ点法线上的D 点，又以A 点向B 点法线的垂线作出交点C 点，CD 点间的1/2处E 点即为AB 两点的倾角平分点，A-E 连园滑曲线即为该段界线迹线。

角平分法示意图AB CDE A 点倾角法线B 点倾角法线2滚轴法主要用于局部倒转地层剖面图绘制，方法如下：⑴作A-A、B-B、C-C三个地表岩层倾角的法线，其交点为O和K；⑵延长KC得另一圆心K1；⑶以K1为圆心，K1C为半径画弧，与过O点的水平线交于Ｐ，即得CP线；⑷以O为圆心，OB和OP为半径画弧，得BM和PN线；⑸CPN、BM线即为岩层界线迹线。

用断层面等深线求煤层等高线与断层的交面线方法当断层位于两地质剖面之间、垂直或斜交地层走向时，可用断层面等深线求煤层等高线与断层交面线的方法绘制断层上下盘线。

步骤如下：1 按断层地面位置以断层走向绘出该断层倾角的等深线投影；2 分别以断层两侧地质剖面所绘的该煤层各标高等高线位置，以煤层走向趋势延伸至断层等深线相同标高点（A、B、C、D及E、F、G、H点）；3 按断层上盘、下盘将各标高交点连接起来就是该煤层的上下盘断层交面线；示意图。

地质剖面图的绘制方法地质剖面图是地质学研究中常用的一种图示方法，它可以清晰地展示地下不同地质构造和岩层的分布情况，为地质研究和工程勘察提供重要的参考依据。

下面将介绍地质剖面图的绘制方法，希望对大家有所帮助。

一、野外调查。

在进行地质剖面图的绘制之前，首先需要进行野外调查。

通过地质勘探，了解不同地质构造和岩层的分布情况，掌握地质剖面线路的走向和位置。

在野外调查中，需要对地质构造、岩石类型、构造断裂等进行详细的观察和记录，为后续的绘制工作提供准确的数据支持。

二、测量剖面线路。

在确定了地质剖面线路后，需要进行剖面线路的测量。

测量过程中，要准确记录剖面线路的起点、终点坐标，以及剖面线路上的地质构造、岩层分布等信息。

同时，还需要测量地下水位、地下水渗透性等相关数据，为后续的地质剖面图绘制提供必要的信息。

三、绘制地质剖面图。

在完成野外调查和剖面线路的测量后，就可以开始绘制地质剖面图了。

首先，需要准备好绘图所需的工具和材料，如绘图纸、铅笔、直尺、量角器等。

然后，按照测量所得的数据，将剖面线路和相关地质构造、岩层分布等信息准确地绘制在绘图纸上。

在绘制过程中，要注意比例尺的选择，确保地质剖面图的比例准确，能够真实地反映地下地质构造和岩层的分布情况。

四、标注图例和注解。

在地质剖面图的绘制过程中，需要标注图例和注解，以便他人能够清晰地理解图中所呈现的地质信息。

图例可以包括地质构造、岩层类型、断裂走向等内容，注解则可以对地质剖面图中的重要地质特征进行解释和说明。

通过图例和注解的标注，可以使地质剖面图更加直观和易懂。

五、校对和修正。

完成地质剖面图的绘制后，需要进行校对和修正工作。

在校对过程中，要认真核对数据的准确性和图中地质信息的完整性，确保地质剖面图的准确性和可靠性。

如果发现错误或不完善的地方，需要及时进行修正和完善，直到地质剖面图符合要求为止。

六、总结。

地质剖面图的绘制是一个需要细心和耐心的工作，需要充分利用野外调查和测量所得的数据，准确地反映地下地质构造和岩层的分布情况。

地质剖面图的绘制方法：地质剖面图（map of geological cross section）是按一定比例尺,表示地质剖面上的地质现象及其相互关系的图件。

地质剖面图与地质图相配合，可以获得地质构造的立体概念。

垂直岩层走向的地质剖面图称地质横剖面图；平行岩层走向的剖面图，称地质纵剖面图；按水平方向编制的剖面图，称水平地质断面图。

按地质剖面所表示的内容，可分为地层剖面图、第四纪地质剖面图、构造剖面图等；按资料来源和精确程度，又分为实测、随手、图切剖面图等。

一、绘制地层剖面示意图1、地层剖面示意图内容地层剖面示意图是表示地层在野外暴露的实际情况的概略性图件。

用于路线地质工作之中。

它是在勾绘出地形轮廓的剖面上进一步反映出某一或某些地层的产状、分层、岩性、化石产出部位、地层厚度以及接触关系等地层的特征。

地层剖面示意图的地形剖面和地层分层的厚度是目估的而非实际测量，这是它与地层实测剖面图的主要区别。

2 、绘图步骤（1）确定剖面方向，一般均要求与地层走向线垂直。

（2）选定比例尺，使绘出的剖面图不致过长或过短，同时又能满足表示各分层的需要。

如实际剖面长，地层分层内容多而复杂时，剖面图要长一些，相反则短一些。

一般地，一张图尽量控制在记录簿的长度以内，对于绘图和阅读都是比较方便的。

如果实际剖面长度是30m ，其分层厚度是数米以上时，则可用l：200或1：300的比例尺作图。

（3）按选取的剖面方向和比例尺勾绘地形轮廓，地形的高低起伏要符合实际情况。

（4）将地层及其分层的界线按该地层的真倾角数值用直线画在地形剖面相应点之下方，这时，从图上就可量出各地层及其分层的真厚度，注意检查图上反映出的厚度与目估的实际厚度是否一致，如不一致，须找出绘图中的问题所在，加以修正。

（5）用各种通用的花纹和代号表示各地层及分层的岩性、接触关系和时代，并标记出化石产出部位、地层产状。

（6）标出图名、图例、比例尺、方向及剖面图上地物的名称。

地质剖面图‎的绘制方法‎：地质剖面图‎（map of geolo‎g ical‎cross‎secti‎o n）是按一定比‎例尺,表示地质剖‎面上的地质‎现象及其相‎互关系的图‎件。

地质剖面图‎与地质图相‎配合，可以获得地‎质构造的立‎体概念。

垂直岩层走‎向的地质剖‎面图称地质‎横剖面图；平行岩层走‎向的剖面图‎，称地质纵剖‎面图；按水平方向‎编制的剖面‎图，称水平地质‎断面图。

按地质剖面‎所表示的内‎容，可分为地层‎剖面图、第四纪地质‎剖面图、构造剖面图‎等；按资料来源‎和精确程度‎，又分为实测‎、随手、图切剖面图‎等。

一、绘制地层剖‎面示意图1、地层剖面示‎意图内容地层剖面示‎意图是表示‎地层在野外‎暴露的实际‎情况的概略‎性图件。

用于路线地‎质工作之中‎。

它是在勾绘‎出地形轮廓‎的剖面上进‎一步反映出‎某一或某些‎地层的产状‎、分层、岩性、化石产出部‎位、地层厚度以‎及接触关系‎等地层的特‎征。

地层剖面示‎意图的地形‎剖面和地层‎分层的厚度‎是目估的而‎非实际测量‎，这是它与地‎层实测剖面‎图的主要区‎别。

2 、绘图步骤（1）确定剖面方‎向，一般均要求‎与地层走向‎线垂直。

（2）选定比例尺‎，使绘出的剖‎面图不致过‎长或过短，同时又能满‎足表示各分‎层的需要。

如实际剖面‎长，地层分层内‎容多而复杂‎时，剖面图要长‎一些，相反则短一‎些。

一般地，一张图尽量‎控制在记录‎簿的长度以‎内，对于绘图和‎阅读都是比‎较方便的。

如果实际剖‎面长度是30m ，其分层厚度‎是数米以上‎时，则可用l：200或1‎：300的比‎例尺作图。

（3）按选取的剖‎面方向和比‎例尺勾绘地‎形轮廓，地形的高低‎起伏要符合‎实际情况。

（4）将地层及其‎分层的界线‎按该地层的‎真倾角数值‎用直线画在‎地形剖面相‎应点之下方‎，这时，从图上就可‎量出各地层‎及其分层的‎真厚度，注意检查图‎上反映出的‎厚度与目估‎的实际厚度‎是否一致，如不一致，须找出绘图‎中的问题所‎在，加以修正。
