微波技术与天线基础总复习题一、填空题1、微波是一般指频率从 至 范围内的电磁波，其相应的波长从 至 。
并划为 四个波段；从电子学和物理学的观点看，微波有 、 、 、 、 等重要特点。
2、无耗传输线上的三种工作状态分别为： 、 、 。
3、传输线几个重要的参数：（1） 波阻抗： ；介质的固有波阻抗为 。
（2） 特性阻抗： ，或 ，Z 0=++I U 其表达式为Z 0= ,是一个复数； 其倒数为传输线的 .（3） 输入阻抗（分布参数阻抗）： ,即Z in (d)= 。
传输线输入阻抗的特点是： a) b) c) d)（4） 传播常数：（5） 反射系数：（6） 驻波系数：（7） 无耗线在行波状态的条件是： ；工作在驻波状态的条件是： ；工作在行驻波状态的条件是： 。
4、负载获得最大输出功率时，负载Z 0与源阻抗Z g 间关系： 。
5、负载获得最大输出功率时，负载与源阻抗间关系： 。
6、史密斯圆图是求街均匀传输线有关 和 问题的一类曲线坐标图，图上有两组坐标线，即归一化阻抗或导纳的 的等值线簇与反射系数的 等值线簇，所有这些等值线都是圆或圆弧，故也称阻抗圆图或导纳圆图。
阻抗圆图上的等值线分别标有 ，而 和 ，并没有在圆图上表示出来。
导纳圆图可以通过对 旋转180°得到。
阻抗圆图的实轴左半部和右半部的刻度分别表示 或 和 或 。
圆图上的电刻度表示 ，图上0~180°是表示 。
7、阻抗匹配是使微波电路或系统无反射运载行波或尽量接近行波的技术措施，阻抗匹配主要包括三个方面的问题，它们是：（1）；（2）；（3）。
8、矩形波导的的主模是模，导模传输条件是，其中截止频率为，TE10模矩形波导的等效阻抗为，矩形波导保证只传输主模的条件是。
9、矩形波导的管壁电流的特点是：（1）、（2）、（3）。
10、模式简并现象是指，主模也称基模，其定义是。
单模波导是指；多模传输是。

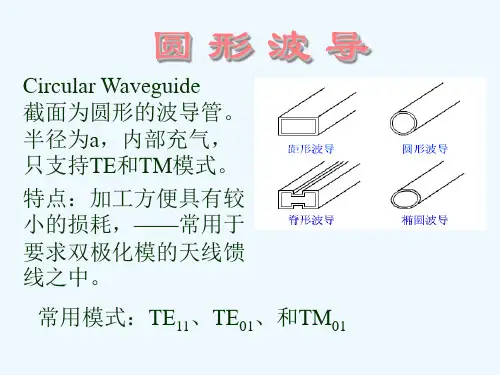

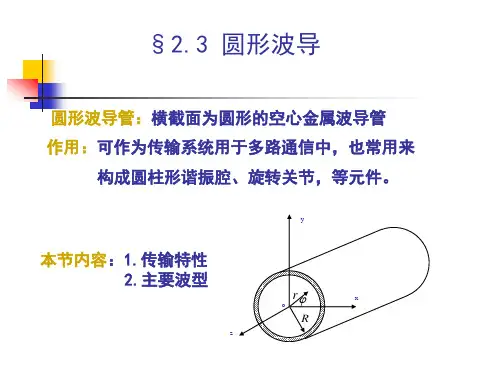

11、圆波导中的主模为，轴对称模为，低损耗模为。
实验二 矩形波导仿真与分析一、实验目的：1、 熟悉HFSS 软件的使用；2、 掌握导波场分析和求解方法，矩形波导高次模的基本设计方法；3、 利用HFSS 软件进行电磁场分析，掌握导模场结构和管壁电流结构规律和特点。
二、预习要求1、 导波原理。
2、 矩形波导模式基本结构，及其基本电磁场分析和理论。
3、 HFSS 软件基本使用方法。

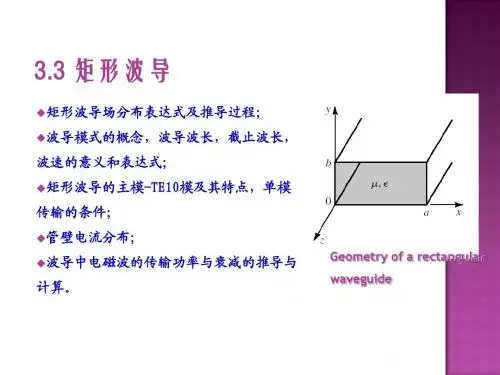

三、实验原理由于矩形波导的四壁都是导体,根据边界条件波导中不可能传输TEM 模,只能传输TE 或TM 模。
这里只分析TE 模(Ez=0)对于TE 模只要解Hz 的波动方程。
即采用分离变量，并带入边界条件解上式，得出TE 模的横向分量的复振幅分别为（1）矩形波导中传输模式的纵向传输特性①截止特性波导中波在传输方向的波数β由式9 给出222000220z z c z H H k H x y ∂∂++=∂∂式7000220002200020002()cos()sin()()sin()cos()()sin()cos()()cos()sin()z x c c z y c c y x H c x y H c H n m n E j j H x y k y k b a b H m m n E j j H x y k x k a a b E m m n H j H x y Z k a a b E n m n H j H x y Z k b a b ωμωμπππωμωμπππβπππβπππ∂⎧==⎪∂⎪⎪∂==-⎪∂⎪⎨⎪=-=⎪⎪⎪==⎪⎩式822222c c k k ππβλλ=-=-式9式中k 为自由空间中同频率的电磁波的波数。
要使波导中存在导波,则β必须为实数,即k 2＞k 2c 或λ＜λc(f ＞f c ) 式10如果上式不满足,则电磁波不能在波导内传输,称为截止。
故k c 称为截止波数。
矩形波导中TE 10模的截止波长最长,故称它为最低模式,其余模式均称为高次模。
由于TE 10模的截止波长最长且等于2a,用它来传输可以保证单模传输。
第7章 导行电磁波（一）思考题7.1 什么是导波系统？什么是均匀导波系统？答：导波系统是指引导电磁波沿一定方向传播的装置。
均匀导波系统是指在任何垂直于电磁波传播方向的横截面上，导波装置具有相同的截面形状和截面面积及介质特性。
7.2 写出均匀导波系统中的纵向场分量与横向场分量的关系。
答：均匀导波系统中纵向场分量与横向场分量的关系：7.3 写出矩形波导中纵向场分量Ez 、H z 满足的方程和边界条件。
答：矩形波导中E z 满足下面的波动方程和边界条件：H z 满足下面的波动方程和边界条件：7.4 沿均匀波导传播的波有哪三种基本模式？答：横电磁波（TEM），横磁波（TM），横电波（TE）。
7.5 波阻抗的定义是什么？答：波阻抗在数值上等于与传播方向垂直的横截面内，相互垂直的电场与磁场分量之比。
7.6 试叙述均匀导波系统中的TEM波、TM波和TE波的传播特性。
答：在均匀导波系统中，（1）TEM波的传播特性：传播常数相速度波阻抗（2）TM波的传播特性：E z满足标量波动方程其传播条件f＞f c（或λ＜λc）传播常数波导波长相速度波阻抗（3）TE波的传播特性H z满足标量波动方程，其传播条件，传播常数，波导波长，相速度和TM波的形式相同。
波阻抗7.7 写出a×b矩形波导中TM波和TE波的截止波数、截止频率、相位常数、波导波长、相速度、波阻抗及传播条件。
答：a×b矩形波导中TM波和TE波截止波数截止频率相位常数波导波长相速度波阻抗传播条件f＞f c（或λ＜λc）7.8 矩形波导中的波是否存在色散？答：矩形波导中的波存在色散。
7.9 试说明为什么单导体的空心或填充电介质的波导管不能传播TEM波。
答：如果空心或填充电介质的波导管内存在TEM波，则磁场矢量应在横截面内，磁力线在横截面内形成闭合曲线，沿闭合磁力线的磁场积分应等于与之交链即轴向的电流，波导管不存在轴向的传导电流，因此必要求有轴向位移电流，这就要求存在轴向电场，而TEM波在传播方向上不存在电磁场。

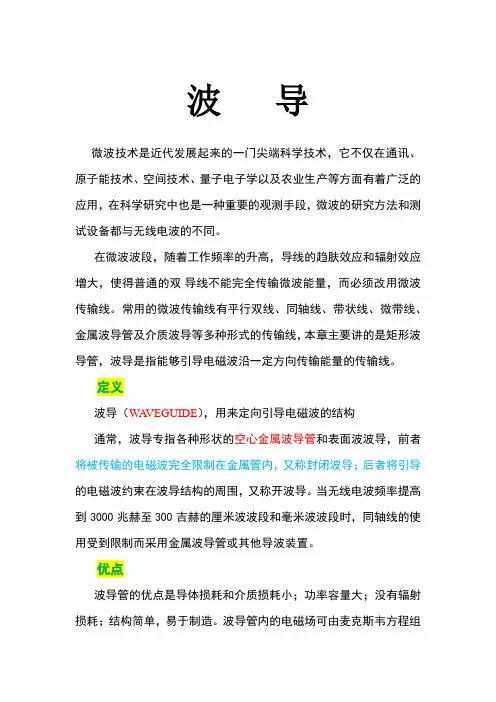

波导微波技术是近代发展起来的一门尖端科学技术，它不仅在通讯、原子能技术、空间技术、量子电子学以及农业生产等方面有着广泛的应用，在科学研究中也是一种重要的观测手段，微波的研究方法和测试设备都与无线电波的不同。
在微波波段，随着工作频率的升高，导线的趋肤效应和辐射效应增大，使得普通的双导线不能完全传输微波能量，而必须改用微波传输线。
常用的微波传输线有平行双线、同轴线、带状线、微带线、金属波导管及介质波导等多种形式的传输线，本章主要讲的是矩形波导管，波导是指能够引导电磁波沿一定方向传输能量的传输线。

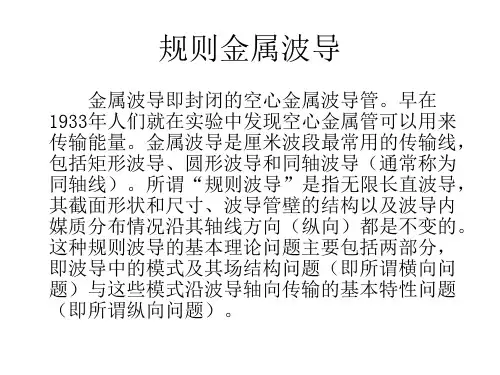

定义波导（W A VEGUIDE），用来定向引导电磁波的结构通常，波导专指各种形状的空心金属波导管和表面波波导，前者将被传输的电磁波完全限制在金属管内，又称封闭波导；后者将引导的电磁波约束在波导结构的周围，又称开波导。
当无线电波频率提高到3000兆赫至300吉赫的厘米波波段和毫米波波段时，同轴线的使用受到限制而采用金属波导管或其他导波装置。
优点波导管的优点是导体损耗和介质损耗小；功率容量大；没有辐射损耗；结构简单，易于制造。
波导管内的电磁场可由麦克斯韦方程组结合波导的边界条件求解，与普通传输线不同，波导管里不能传输TEM模，电磁波在传播中存在严重的色散现象，色散现象说明电磁波的传播速度与频率有关。
表面波波导的特征是在边界外有电磁场存在。
其传播模式为表面波。
在毫米波与亚毫米波波段，因金属波导管的尺寸太小而使损耗加大和制造困难。
这时使用表面波波导，除具有良好传输性外，主要优点是结构简单，制作容易，可具有集成电路需要的平面结构。
表面波波导的主要形式有：介质线、介质镜像线、H-波导和镜像凹波导。
根据电磁场的普遍规律——Maxwell方程组或由它导出的波动方程以及具体波导的边界条件，可以严格求解出只有两大类波能够在矩形波导中传播：①横电波又称为磁波，简写为TE波或H波，磁场可以有纵向和横向的分量，但电场只有横向分量。
②横磁波又称为电波，简写为TM波或E波，电场可以有纵向和横向的分量，但磁场只有横向分量。
