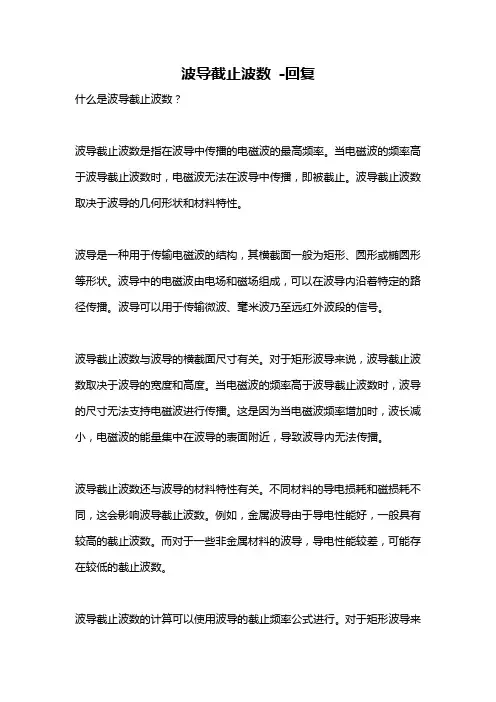

波导截止波数-回复什么是波导截止波数？波导截止波数是指在波导中传播的电磁波的最高频率。
当电磁波的频率高于波导截止波数时，电磁波无法在波导中传播，即被截止。
波导截止波数取决于波导的几何形状和材料特性。
波导是一种用于传输电磁波的结构，其横截面一般为矩形、圆形或椭圆形等形状。
波导中的电磁波由电场和磁场组成，可以在波导内沿着特定的路径传播。
波导可以用于传输微波、毫米波乃至远红外波段的信号。
波导截止波数与波导的横截面尺寸有关。
对于矩形波导来说，波导截止波数取决于波导的宽度和高度。
当电磁波的频率高于波导截止波数时，波导的尺寸无法支持电磁波进行传播。
这是因为当电磁波频率增加时，波长减小，电磁波的能量集中在波导的表面附近，导致波导内无法传播。
波导截止波数还与波导的材料特性有关。
不同材料的导电损耗和磁损耗不同，这会影响波导截止波数。
例如，金属波导由于导电性能好，一般具有较高的截止波数。
而对于一些非金属材料的波导，导电性能较差，可能存在较低的截止波数。
波导截止波数的计算可以使用波导的截止频率公式进行。
对于矩形波导来说，其截止频率公式为：fc = C / (2*√(εeff))其中，fc 表示波导的截止频率，C为真空中的光速，εeff表示波导的等效介电常数。
波导的等效介电常数取决于波导的几何形状和材料特性。
为了实现更高的频率传输，可以采取一些方法来增加波导的截止波数。
例如，可以采用金属衬底、金属覆盖层或多层波导等措施来提高波导的截止波数。
此外，通过优化波导的尺寸和材料选择，也可以实现截止波数的提高。
总结起来，波导截止波数是指在波导中传播的电磁波的最高频率。
它取决于波导的几何形状和材料特性，并可以用截止频率公式进行计算。
了解和掌握波导截止波数的概念和计算方法，对于设计和应用波导在高频传输中具有重要意义。
波导截止频率波导是一种用于传输电磁波的导波结构，其截止频率是指能够传输的最高频率。
截止频率取决于波导的尺寸、材料特性以及传播模式等因素。
本文将从波导的基本原理、截止频率的计算方法以及应用等方面进行介绍。
1. 波导的基本原理波导是一种具有一定尺寸和形状的导电结构，可以有效地传输电磁波。
它由一对或多对导体构成，通常为金属。
波导中的电磁波在导体内部通过反射和折射的方式传播，从而实现了电磁波的传输。
2. 波导的截止频率波导的截止频率是指在该频率以下，波导可以传输电磁波，而在该频率以上，波导无法传输电磁波。
波导的截止频率取决于波导的尺寸和材料特性。
一般来说，截止频率越高，波导的尺寸越小。
3. 波导截止频率的计算方法波导截止频率的计算方法有多种，其中一种常用的方法是通过求解波导内的电磁场分布来得到。
根据波导的几何形状和边界条件，可以得到电磁场的分布方程。
通过求解该方程，可以得到波导的截止频率。
4. 波导的应用波导在通信、雷达、微波炉等领域有着广泛的应用。
在通信领域，波导被用于传输微波信号，可以实现长距离的传输和高速通信。
在雷达领域，波导被用于传输雷达信号，可以提高雷达的灵敏度和分辨率。
在微波炉中，波导被用于传输微波能量，可以实现食物的快速加热。
5. 波导的特点和优势波导具有很多优点，例如低损耗、高功率传输、波束聚焦等。
由于波导内部几乎没有电磁波的损耗，因此可以实现长距离的传输。
同时，波导可以集中能量，使能量传输更加高效。
此外，波导还可以减少电磁波的辐射，提高系统的安全性。
总结：波导是一种用于传输电磁波的导波结构，其截止频率是指能够传输的最高频率。
波导的截止频率取决于波导的尺寸、材料特性以及传播模式等因素。
波导具有低损耗、高功率传输和波束聚焦等优点，在通信、雷达、微波炉等领域有着广泛的应用。
通过对波导的研究和设计，可以实现更高效、更可靠的电磁波传输。
截止波导管在通风窗口中的应用（电磁屏蔽）截止波导管在通风窗口中的应用摘要：在电磁屏蔽原理和截止波导理论的基础上，具体介绍了截止波导板的电磁屏蔽原理，给出了截止波导管的屏蔽效能公式及其设计、安装方法，最后结合具体工程应用进行了讨论。
1引言随着电子技术的飞速发展，电子设备或系统得到了越来越广泛的应用。
运行中的电子设备大多伴随着电磁能量的转换，空间中充满了高密度宽频谱的电磁信号，使得电子设备所处的电磁环境越来越复杂。
电子设备由于通风、散热的需要，不可避免的要在屏蔽机箱上开孔，但这样一来机箱内部的电子设备就会受到外界的电磁干扰，同时它也向外界辐射电磁波造成电磁泄露，影响其它设备的正常工作。
另外，电磁兼容测试中的电磁屏蔽室在通风的同时又要起到屏蔽的作用，以确保测试结果的准确性；某些部门的保密会议室以及重要设备机房都需要通风，同时又要防止会议(设备)的保密信息(信号)向外泄漏，以免造成泄密。
因此，需要找到一种能够兼顾电磁屏蔽和良好通风双重作用的解决方法。
本文根据电磁屏蔽原理和截止波导理论，介绍了蜂窝截止波导板在电磁屏蔽应用中的屏蔽效能计算方法及安装注意事项并结合工程实际应用进行了讨论。
2电磁屏蔽电磁屏蔽是用由导电或导磁材料制成的金属屏蔽体将电磁骚扰源限制在一定的空间范围内，使骚扰源从屏蔽体的一面耦合或辐射到另一面时受到抑制或衰减。
它是电磁兼容技术的一个重要的组成部分。
电磁屏蔽的作用原理是利用屏蔽体对电磁能量的反射、吸收和引导作用将屏蔽区域与其它区域分开。
我们平时所遇到的辐射场源大多是交变电磁场，其电场分量和磁场分量总是同时存在的。
只是在较低频率与实验频率时，电磁辐射能力不强，干扰一般发生在近场，其中高阻抗场的近场主要为电场分量，低阻抗场的近场主要为磁场分量。
在较高频率时，电磁辐射加强，发生远场干扰，此时其电场分量和磁场分量都不可忽略。
根据上述，电磁屏蔽可分为：电场屏蔽、磁场屏蔽和电磁屏蔽。
电磁屏蔽的效果用屏蔽效能(Shielding Effectiveness)来衡量。

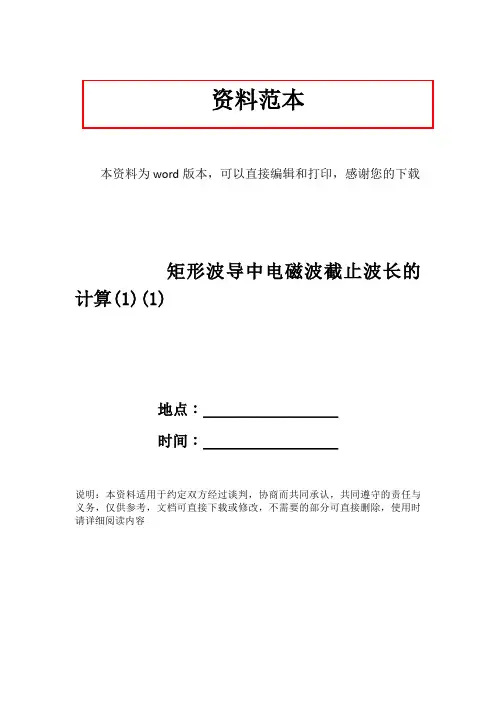

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载矩形波导中电磁波截止波长的计算(1)(1)地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容矩形波导中电磁波截止波长的计算周和伟物理与电子信息工程学院 07物理学 07234030[摘要]:本文从麦克斯韦方程组出发，从理论上推导了电磁场遵循的波动方程和时谐电磁波遵循的波动方程；根据边值关系从理论上求出了时谐电磁波在矩形波导中的解，并对矩形波导管中传播的电磁波波解进行了讨论；计算了不同尺寸的矩形波导管的截止波长，截止波长大多属于厘米量级，说明波导管只适用于传播微波。
[关键词]:矩形波导电磁波截止波长1 绪言波导是一种用来约束或引导电磁波传输的装置，矩形波导是指横截面是矩形的波导，一般是中空的金属管。
也有其他形式的波导装置，如介质棒或由导电材料和介质材料组成的混合构件[1]。
因此，在广义的定义下，波导不仅是指矩形中空金属管，同时也包括其他波导形式如矩形介质波导等，还包括双导线、同轴线、带状线、微带和镜像线、单根表面波传输线等。
根据波导横截面的形状不同还有其他形状波导，如圆波导等。
尽管已存在很多不同波导形式，且新的形式还不断出现，但直到目前，在实际应用中矩形波导是一种最主要的波导形式。
由于无线信号传输媒介，具有传输频带宽、传输损耗小、可靠性高、抗干扰能力强等特点，因此波导技术在电子技术领域运用非常广泛，主要用于铁氧体结环形器，窄壁缝隙天线阵[2]，速调管矩形波导窗，高精度矩形弯铜波导管加工研究【3】等器件设备的制造生产，以及在地铁信号系统中的应用都很广泛。
为了加深对波导传输特性的理解，本文从麦克斯韦方程组出发，推导了电磁场遵循的波动方程和时谐电磁波遵循的波动方程；根据边值关系从理论上求出了时谐电磁波在矩形波导中的解，并对矩形波导管中传播的电磁波波解进行了讨论；计算了不同尺寸的矩形波导管的截止波长，发现其截止波长都在厘米量级，说明波导管只适用于传播微波。

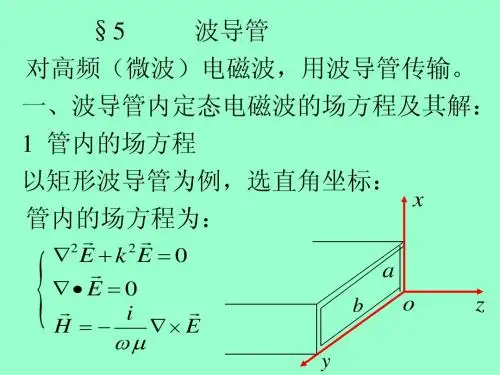

能够在波导管内传播的电磁波型的最低角频率ω，称为该波形的截止频率。
c mπnπ
22已知波数Kωμε，即K决定于激发频率ω。
由式K=,K=,m,n=0,1,2.....zy ab
2222知K、K决定于波导管的几何尺寸ɑ、b和波型m、n。
从式K+K+K=K=ωμε
xyxyz2mπnπ
,K=,m,n=0,1,2.....可知，对一定波形的波，其K为
和K=zyz ab2
ωmπnπ22
K=-()-()
z,mn2
Cab
2
ωmπnπ22iKz Kz zz当<()+()时，K为虚数，此时传播因子e变为衰减因子e。
此情形2z Cab 下，电磁场振幅沿z轴方向不断衰减，这种电磁波就不能在波导中传播。
由此可见，角频率不能小于某一临界值，该值称为截止频率，所以
mnπmn2222ω=πυ()+()=()+()
c abμεab
为明确起见，把对应的（m,n) 标出，有π
mn22ω=()+()
c,mnμεab
设ɑ>b,选E0的横电波TE,得最低截止频率为
z10πω
μεa
c,10若管内为真空，则相应的频率和截止波长为
ωC f==
c,102π2a
C
λ==2a
c,10f
可见，波导管中能传输的最大波长取决于波导管的尺寸。
由于波导管的几何尺寸不能做的过大，所以波长在厘米波段，波导管的应用最广。
心得：本次实验过程中，老师将书本上的理论知识生动形象地讲解出来，让我对书本上的知识有了更加深刻的理解。
理论加实践的教学方式对于《勘探电磁场论》的学习有着非常大的帮助！。
