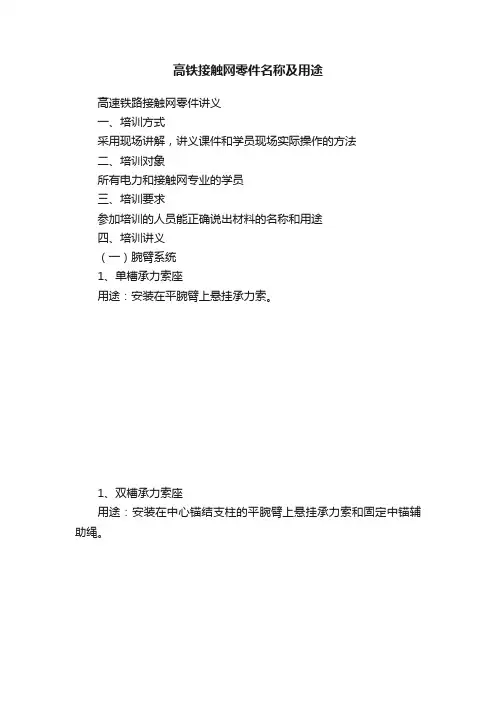

高铁接触网零件名称及用途高速铁路接触网零件讲义一、培训方式采用现场讲解,讲义课件和学员现场实际操作的方法二、培训对象所有电力和接触网专业的学员三、培训要求参加培训的人员能正确说出材料的名称和用途四、培训讲义(一)腕臂系统1、单槽承力索座用途:安装在平腕臂上悬挂承力索。
1、双槽承力索座用途:安装在中心锚结支柱的平腕臂上悬挂承力索和固定中锚辅助绳。
2、腕臂(定位管)支撑用途:本零件适用于在平、斜腕臂(斜腕臂、定位管)之间的加强连接。
3、定位环用途:安装在斜腕臂及定位管中连接定位器或连接其它带钩头零件。
4、锚支定位卡子用途:安装在转换柱非工作支定位管上固定非工作支接触线。
5、套管双耳用途:安装在平腕臂上连接斜腕臂。
6、支撑管卡子用途:安装在腕臂和定位管上固定耳环类零件(支撑管)。
(二)定位装置1、矩形定位器用途:安装在直线区段或R>800m曲线段腕臂柱上通过定位线夹固定接触线。
2、定位支座用途:安装在定位管上钩挂定位器。
3、定位线夹用途:安装在定位器上固定接触线。
(三)下锚补偿装置1、接触线棘轮补偿装置用途:本装置用于接触网下锚处调整导线张力。
2、承力索棘轮补偿装置用途:本装置用于接触网下锚处调整导线张力。
3、接触线终端锚固线夹用途:安装于铜合金或铜接触线终端锚固处。
4、承力索终端锚固线夹用途:安装于线型为(TJ95-127)承力索终端锚固使用。
5、接触线终端锚固线夹6、倒装耐张线夹:NLD-4用途:用于185mm2或240mm2铝绞线或钢芯铝绞线下锚。
安装时铝绞线上应缠铝包带。
(四)悬吊零件1、整体吊弦用途:安装在承力索上悬吊接触线。
2、接触线吊弦线夹用途:安装在接触线上连接吊弦悬挂接触线3、承力索吊弦线夹用途:安装在承力索上连接吊弦悬挂接触线。
4、杵座鞍子用途:与杵头形零件连接悬挂金属绞线。
5、钩头鞍子用途:与带口单耳零件连接悬挂金属绞线。
6、双耳鞍子用途:与单耳零件连接悬挂金属绞线。
7、悬垂线夹用途:用于与单耳环件连接悬挂金属绞线。

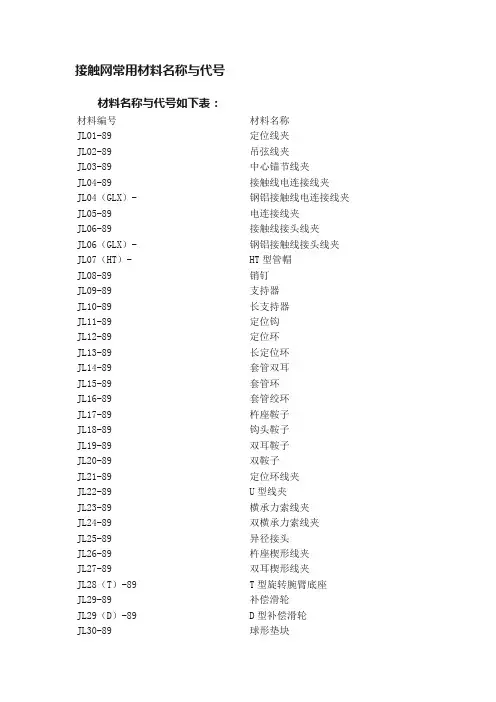

接触网常用材料名称与代号材料名称与代号如下表:材料编号材料名称JL01-89 定位线夹JL02-89 吊弦线夹JL03-89 中心锚节线夹JL04-89 接触线电连接线夹JL04(GLX)- 钢铝接触线电连接线夹JL05-89 电连接线夹JL06-89 接触线接头线夹JL06(GLX)- 钢铝接触线接头线夹JL07(HT)- HT型管帽JL08-89 销钉JL09-89 支持器JL10-89 长支持器JL11-89 定位钩JL12-89 定位环JL13-89 长定位环JL14-89 套管双耳JL15-89 套管环JL16-89 套管绞环JL17-89 杵座鞍子JL18-89 钩头鞍子JL19-89 双耳鞍子JL20-89 双鞍子JL21-89 定位环线夹JL22-89 U型线夹JL23-89 横承力索线夹JL24-89 双横承力索线夹JL25-89 异径接头JL26-89 杵座楔形线夹JL27-89 双耳楔形线夹JL28(T)-89 T型旋转腕臂底座JL29-89 补偿滑轮JL29(D)-89 D型补偿滑轮JL30-89 球形垫块JL31-89 角型垫块JL32-89 双耳连接器JL33-89 接地线夹JL34-89 接地线连接线夹JL35-89 定位管卡子JL36-89 夹环JL37-89 吊环JL38-89 长吊环JL39-89 锚节环JL40-89 锚支定位卡子JL41-89 连接板JL42-89 叉形连接板JL42(T)-89 T型叉形连接板JL43-89 杵头杆JL45-89 耳环杆JL46-89 坠砣杆JL47-89 钩螺栓JL48-89 接地线钩螺栓JL49-89 线岔JL49(GLX)- GLX型线岔JL50-89 定滑轮装置JL51-89 承锚角钢JL52-89 线锚角钢JL52(T)-89 T型线锚角钢JL53-89 固定螺栓JL54-89 固定锚栓JL55-89 双环杆JL56-85 调节螺丝JL57-96 坠砣限界架JL57(T)-93 T型坠砣限界架JL58-89 调节板JL59-89 杵环杆JL59(T)- T型杵环杆JL60-89 压管JL61-89 平腕臂P/斜腕臂X JL62-89 定位管JL62(T)- T型定位管JL63-89 定位器JL63(T)- T型定位器JL64-89 软定位器JL64(T)-89 T型软定位器JL65-89 定位肩架JL66-99 定位调节架JL67-98 底座槽钢JL68-89 钢柱底座槽钢JL69-89 双底座槽钢JL69(G)-89 G型双底座槽钢JL70-89 旋转腕臂拉杆底座JL70(T)-89 T型旋转腕臂拉杆底座JL71-89 钢柱旋转腕臂拉杆底座JL72-89 旋转腕臂双拉杆底座JL73-89 软横跨固定角钢JL74-98 钢柱下锚角钢JL74(T)-98 T型钢柱下锚固定角钢JL75-89 钢柱双支下锚固定角钢JL76-89 坠砣/铁坠砣JL76(T)-97 JL77-89 悬吊滑轮JL78-89 软横跨固定底座JL79-76 补偿制动角块JL80-74 补偿制动框架JL81-80 钢铝终端锚固螺杆JL81(C)-80 C型钢铝终端锚固螺杆JL82-96 长定位立柱JL83-98 压管底座JL83(G)-98 G型压管底座JL84-98 双压管底座JL84(G)-98 G型双压管底座JL320-89 接地跳线固定板JL321-89 AP线肩架JL321(G)-89 G型AP线肩架JL322-83 AP线肩架平头肩架JL323-83 接地跳线肩架JL324-83 双接地线跳线肩架JL325-83 角钢肩架JL326-86 悬吊肩架JL327-83 双肩跳线肩架JL328-83 跳线卡箍JL329-89 固定卡子JL330-83 绝缘支撑管JL331-83 开关底座角钢JL332-83 腕臂斜撑JL334-83 GW线支座JL335-86 AP线特长肩架JL336-83 肩架底座JL336(G)-83 G型肩架底座JL337-86 转角轮装置JL338-83 Y型支架角钢JL339-83 操作机构托架JL339(Y)-83 Y操作机构托架JL340-83 半圆宝支撑JL341-85 补偿绳防磨支架JL342-83 硬横梁吊环座JL343-83 圆柱定位肩架JL344-83 底座抱箍JL345-83 双腕臂底座抱箍JL346-83 双拉杆底座抱箍JL347-89 间隙固定板JL348-83 吊柱底座JL349-83 可调杵环杆JL350-83 连扳JL351-83 平行并联板JL352-83 垂直并联板JL353-83 C-J下锚平衡板JL354-83 鼓轮支座JL354(G)-86 G型鼓轮支座JL354(Y)-86 Y型鼓轮支座JL355-83 并联坠砣杆JL356-83 针式绝缘子固定座JL357-83 特制定位双耳JL358-83 两端耳环腕臂JL359-83 针式绝缘子管座JL360-83 吊柱双肩座JL361-83 架空地线肩架JL361(P)-89 PW线肩架JL362-89 接地线固定U螺栓JL363-85 分相接头线夹JL364-89 吸上线固定U螺栓JL365-83 保安器底座角钢JL366-83 并联板JL367-89 固定卡环JL368-89 固定抱箍JL369-89 OU型调节连扳JL370-83 大限界底座框架JL370-94 大限界底座框架JL370(XS)-96 XS大限界底座框架JL370(XD)-96 XD大限界底座框架JL372-96 调节立柱JL372(D)-98 D型调节立柱JL373-89 斜拉座JL374-86 双线线夹JL375-89 定位管支撑JL376-86 Y型并联补偿坠砣限制夹JL377-89 斜拉扁钢JL382-89 对向下锚角钢JL383-89 跳线肩架JL384-89 斜撑JL385-94 开关底座JL385(YD)-94 YD型开关底座JL386-94 操作机构托架JL387(S)-94 S型铜连接板JL387(D)-94 D型铜连接板JL388(D)-94 D型开关底座JL389(D)-94 D型操作机构托架JL390-94 卡托。

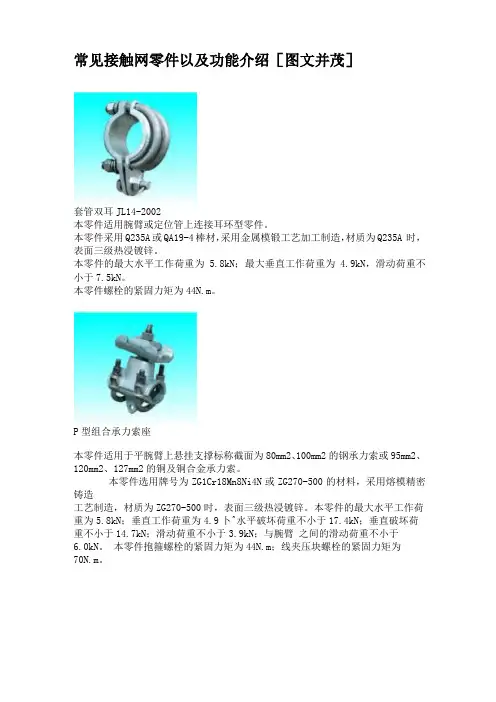

常见接触网零件以及功能介绍[图文并茂]套管双耳JL14-2002本零件适用腕臂或定位管上连接耳环型零件。
本零件采用Q235A或QA19-4棒材,采用金属模锻工艺加工制造,材质为Q235A 时,表面三级热浸镀锌。
本零件的最大水平工作荷重为 5.8kN;最大垂直工作荷重为 4.9kN,滑动荷重不小于7.5kN。
本零件螺栓的紧固力矩为44N.m。
P型组合承力索座本零件适用于平腕臂上悬挂支撑标称截面为80mm2、100mm2的钢承力索或95mm2、120mm2、127mm2的铜及铜合金承力索。
本零件选用牌号为ZG1Cr18Mn8Ni4N或ZG270-500的材料,采用熔模精密铸造工艺制造,材质为ZG270-500时,表面三级热浸镀锌。
本零件的最大水平工作荷重为5.8kN;垂直工作荷重为4.9卜^水平破坏荷重不小于17.4kN;垂直破坏荷重不小于14.7kN;滑动荷重不小于3.9kN;与腕臂之间的滑动荷重不小于6.0kN。
本零件抱箍螺栓的紧固力矩为44N.m;线夹压块螺栓的紧固力矩为70N.m。
横承力索线夹JL23-2002本零件适用于软横跨GJ-70横承力索上悬挂吊线。
本零件采用Q235A或QA19-4棒材,采用金属模锻工艺加工制造。
材质为Q235A 时,表面三级热浸镀锌。
本零件最大垂直工作荷重为7.9kN;滑动荷重不小于9.8kN。
本零件U螺栓的紧固力矩为44N.m。
支持器JL09-2002本零件适用于接触网系统定位装置中,连接定位线夹,固定接触线。
本零件选用牌号为ZG1Cr18Mn8Ni4N或ZG270-500,采用熔模精密铸造工艺制造,材质为ZG270-500时,表面三级热浸镀锌。
本零件的最大水平工作荷重为2.5kN;滑动荷重不小于4.9kN;破坏荷重不小于7.5kN。

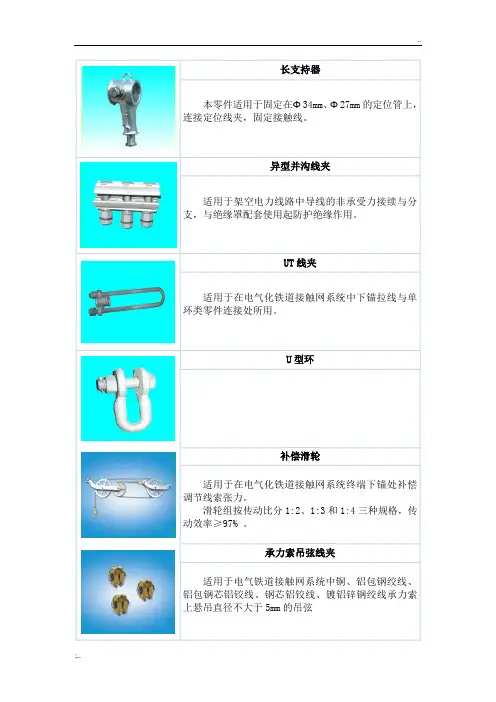

本零件螺栓的紧固力矩为44N.m.长支持器JL10-2002本零件适用于固定在①34mm、①27mm的定位管上,连接定位线夹,固定接触线。
C-表示接触器J-表示交流10-表示设计序号20-表示主触头额定工作电流还有线圈的控制电压,辅助触电的额定电流,使用时要特别注意控制电压的等级。
接,电流为13,6安用CJ10--20的接触器,三相,电压380伏,电流20安永磁式交流接触器CJ20J系列永磁式交流接触器型号规格CJ20J-10ACJ20J-16ACJ20J-25ACJ20J-40ACJ20J-63ACJ20J-100ACJ20J-160ACJ20J-250ACJ20J-400ACJ20J-630ACJ20J-800ACJ20J-1000ACJ20J-160A-660VCJ20J-160A-1140VCJ20J-250A-660VCJ20J-250A-1140VCJ20J-400A-660VCJ20J-400A-1140VCJ20J-630A-660VCJ20J-630A-1140VNSFC1系列永磁式交流接触器型号规格NSFC1-9NSFC1-12NSFC1-18NSFC1-25NSFC1-32NSFC1-40NSFC1-50NSFC1-65NSFC1-80NSFC1-115NSFC1-150NSFC1-185NSFC1-225NSFC1-265NSFC1-330NSFC1-400NSFC1-500NSFC1-630NSFC1-800NSFC1-D系列永磁式交流接触器型号规格NSFC1-D9NSFC1-D12NSFC1-D18NSFC1-D25NSFC1-D32NSFC1-D40NSFC1-D50NSFC1-D65NSFC1-D80NSFC1-D95NSFC1-D115NSFC1-D150NSFC1-D170NSFC1-D205NSFC1-D245NSFC1-D300NSFC1-D410NSFC1-D475NSFC1-D620NSFC2系列永磁式交流接触器型号规格NSFC2-9NSFC2-12NSFC2-16NSFC2-25NSFC2-30NSFC2-37NSFC2-45NSFC2-65NSFC2-105NSFC2-170NSFC2-250NSFC2-370NSFC3系列永磁式交流接触器型号规格NSFC3-30NSFC3-31NSFC3-32NSFC3-33NSFC3-34NSFC3-35NSFC3-40NSFC3-41NSFC3-42NSFC3-43NSFC3-44NSFC3-45NSFC3-46NSFC3-47NSFC3-48NSFC3-49NSFC3-50NSFC3-51NSFC3-52NSFC3-53NSFC3-54NSFC3-55NSFC3-56NSFC3-57NSFC4系列永磁式交流接触器型号规格NSFC4-9ANSFC4-12ANSFC4-16ANSFC4-26ANSFC4-30ANSFC4-40ANSFC4-50ANSFC4-63ANSFC4-75ANSFC4-110ANSF C4-145ANSF C4-185ANSF C4-210ANSF C4-260ANSF C4-300ANSF C4-400ANSF C4-460ANSF C4-580ANSF C4-750ANSF C4-1350ANSF C4-1650ANSFC5系列交、直流控制行车专用交流接触器型号规格NSFC5-105ANSFC5-125ANSFC5-150ANSFC5-180ANSFC5-220ANSFC5-300ANSFC5-400ANSFC5-500ANSFC5-630ANSFC5-800ANSFC12系列永磁式交流接触器型号规格备注NSFC12-100A/2 二极NSFC12-100A/3 三极NSFC12-100A/4 四极NSFC12-100A/5 五极NSFC12-150A/2 二极NSFC12-150A/3 三极NSFC12-150A/4 四极NSFC12-150A/5 五极NSFC12-250A/2 二极NSFC12-250A/3 三极NSFC12-250A/4 四极NSFC12-250A/5 五极NSFC12-400A/2 二极NSFC12-400A/3 三极NSFC12-400A/4 四极NSFC12-400A/5 五极NSFC12-600A/2 二极NSFC12-600A/3 三极NSFC12-600A/4 四极NSFC12-600A/5 五极CJ40J系列永磁式交流接触器型号规格CJ40J-10ACJ40J-16ACJ40J-25ACJ40J-40ACJ40J-63ACJ40J-80ACJ40J-100ACJ40J-125ACJ40J-160ACJ40J-200ACJ40J-250ACJ40J-315ACJ40J-400ACJ40J-500ACJ40J-630ACJ40J-800ACJ40J-1000ACJ40J-1250ANSFMR系列永磁式交流接触器型号规格NSFMR-7ANSFMR-9ANSFMR-12ANSFMR-15.5ANSFMR-18ANSFMR-25ANSFMR-32ANSFMR-38ANSFMR-40ANSFMR-50ANSFMR-65ANSFMR-72ANSFMR-80ANSFMR-95ANSFMR-115ANSFMR-150A NSFMR-170A NSFMR-185A NSFMR-225A NSFMR-250A NSFMR-300A NSFMR-400A NSFMR-500A NSFMR-580A NSFMR-650A NSFMR-750A NSFMR-820A。
名称:《接触网零配件的介绍》所在学院铁道供电与电气学院班级铁供133姓名陈鋆霖学号 35指导老师邓缬完成日期图号CJL70-05 简图名称腕臂上底座规格尺寸用途、性能、材质1.本零件适用于锥形钢柱、等径圆钢柱和相应尺寸门型架钢柱上安装平腕臂。
2.本零件最大水平工作荷重≥10KN。
图号CJL70(D)-05 简图名称D型腕臂上底座规格尺寸用途、性能、材质1.本零件适用于等径吊柱安装平腕臂。
2.本零件最大水平工作荷重≥10KN。
图号CJL70(T)-05 简图名称T型腕臂上底座规格尺寸用途、性能、材质1.本零件适用于隧道壁及端墙上安装平腕臂。
2.本零件最大水平工作荷重≥10KN。
图号CJL72-05 简图名称双腕臂上底座规格尺寸用途、性能、材质1.本零件适用于锥形钢柱、等径圆钢柱和相应尺寸门型架钢柱上安装双支平腕臂。
2.本零件最大水平工作荷重≥10KN。
图号CJL61-05 简图名称平腕臂规格P LP尺寸用途、性能、材质1.本零件适用于平头斜腕臂安装中的平腕臂处。
2.在与针式绝缘子安装时需将绝缘子所带的螺栓旋入腕臂本体的螺母中并拧紧。
3.腕臂本体内焊接的螺母中心应与所钻孔的中心一致。
4.焊缝厚度应小于5mm。
5.焊接后3级镀锌,螺纹部分镀锌后应不影响安装。
6.L值根据安装图具体要求确定。
图号JL14-05 简图套管双耳名称规格尺寸用途、性能、材质1.本零件适用于在斜腕臂或定位管上连接耳环型零件。
2.本零件的最大水平工作荷重为 5.8KN,最大垂直工作荷重为4.9KN。
3.本零件的滑动荷重≥4.9KN。
4.零件本体材质为不锈钢,U螺栓为0Cr18Ni9,螺母、平垫圈和弹簧垫圈材质为1Cr18Ni9。
1安装注意事项1.1安装前需检查零配件是否齐全,装配是否灵活,运输中有无产生碰撞、砸伤等缺陷。
1.2M10的U螺栓、螺母涂以工业凡士林,并用扭矩扳手进行紧固,紧固加力速度均匀,不宜过大,直至力矩值为25-32N·m时停止。
接触网常用基本专业术语1.导线咼度:接触网导线高度(简称导高),是指悬挂定位点处接触线距轨面的垂直高度,设计规范规定如下:最高高度:不大于6500mm。
最低高度:(1)区间、站场:①一般中间站和区间不小于5700mm。
②编组站、区段站及配有调车组的大型中间站,一般情况不小于6200mm。
确有困难时可不小于5700mm。
(2)隧道内(包括按规定降低高度的隧道口外及跨线建筑物范围内):①正常情况(带电通过5300mm超限货物)不小于5700mm。
②困难情况(带电通过5300mm 超限货物)不小于5650mm。
③特殊情况不小于5250mm。
接触线高度的允许施工偏差为±30mm。
2.跨距及拉出值:取决与线路曲线半径、最大风速和经济因素等,我国高速铁路一般在保证跨中导线及定位点在最大风速下均不超过距受电弓中心300mm的条件下,确定跨距长度和拉出值。
3.锚段长度:是指接触网相邻的两终端间的距离。
4.绝缘距离:是指接触网的带电部分,与接触网的非带电部分的金属和非金属零件之间的最小直线距离5•吊弦分布及间距:吊弦间距指一跨内两相邻吊弦之间的距离,吊弦间距对接触网的受流性能有一定的影响,改变吊弦的间距可以调整接触网的弹性均匀度,吊弦分布有等距分布、对数分布、正弦分布等几种形式,为了设计施工和维护的方便,一般采用最简单的等距分布,一般掌握在8--12米6•接触导线预留驰指在接触导线安装时,是接触导线在跨内,保持一定弛度,以减少受电弓在跨中对接触导线的抬升量,改善弓网的震动,对高速接触网,简单链型悬挂设预留弛度,弹性链型悬挂一般不设预留弛度。
7•锚段关节安装要求:锚段关节是接触网的张力的机械转换关节,是接触网的薄弱环节,其设计和安装质量对受流影响较大,高速接触网一般采用两种形式的锚段关节:①非绝缘锚段关节采用三跨锚段关节②绝缘锚段关节采用,四跨,五跨锚段关节,安装处理上,尽量缩短接触导线工作支和非工作支同时接触受电弓滑板的长度,提高非工作支的坡度,并保证过度平滑,避免出现硬点和刮弓。

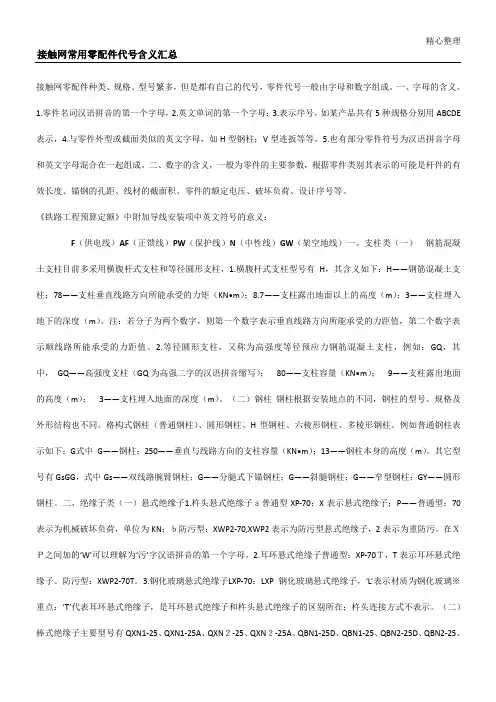

接触网零部件代号含义汇总文件编码(GHTU-UITID-GGBKT-POIU-WUUI-8968)接触网常用零配件代号含义汇总接触网零配件种类、规格、型号繁多,但是都有自己的代号,零件代号一般由字母和数字组成。
一、字母的含义。
1.零件名词汉语拼音的第一个字母,2.英文单词的第一个字母;3.表示序号,如某产品共有5种规格分别用ABCDE表示,4.与零件外型或截面类似的英文字母,如H型钢柱;V型连扳等等。
5.也有部分零件符号为汉语拼音字母和英文字母混合在一起组成。
二、数字的含义,一般为零件的主要参数,根据零件类别其表示的可能是杆件的有效长度、锚钢的孔距、线材的截面积、零件的额定电压、破坏负荷、设计序号等。
《铁路工程预算定额》中附加导线安装项中英文符号的意义:F(供电线)AF(正馈线)PW(保护线)N(中性线)GW(架空地线)一、支柱类(一)????钢筋混凝土支柱目前多采用横腹杆式支柱和等径圆形支柱,1.横腹杆式支柱型号有H,其含义如下:H——钢筋混凝土支柱;78——支柱垂直线路方向所能承受的力矩(KN?m);8.7——支柱露出地面以上的高度(m);3——支柱埋入地下的深度(m)。
注:若分子为两个数字,则第一个数字表示垂直线路方向所能承受的力距值,第二个数字表示顺线路所能承受的力距值。
2.等径圆形支柱,又称为高强度等径预应力钢筋混凝土支柱,例如:GQ,其中,??GQ——高强度支柱(GQ为高强二字的汉语拼音缩写);????80——支柱容量(KN?m);????9——支柱露出地面的高度(m);????3——支柱埋入地面的深度(m)。
(二)钢柱??钢柱根据安装地点的不同,钢柱的型号、规格及外形结构也不同。
格构式钢柱(普通钢柱)、圆形钢柱、H型钢柱、六棱形钢柱、多棱形钢柱。
例如普通钢柱表示如下:G式中??G——钢柱;250——垂直与线路方向的支柱容量(KN?m);13——钢柱本身的高度(m)。
其它型号有GsGG,式中Gs——双线路腕臂钢柱;G——分腿式下锚钢柱;G——斜腿钢柱;G——窄型钢柱;GY——圆形钢柱。
二、绝缘子类(一)悬式绝缘子1.杵头悬式绝缘子a普通型XP-70:X表示悬式绝缘子;P——普通型;70表示为机械破坏负荷,单位为KN;b防污型:XWP2-70,XWP2表示为防污型悬式绝缘子,2表示为重防污。
在XP之间加的‘W’可以理解为‘污’字汉语拼音的第一个字母。
2.耳环悬式绝缘子普通型:XP-70T,T表示耳环悬式绝缘子。
防污型:XWP2-70T。
3.钢化玻璃悬式绝缘子LXP-70:LXP钢化玻璃悬式绝缘子,‘L’表示材质为钢化玻璃※重点:‘T’代表耳环悬式绝缘子,是耳环悬式绝缘子和杵头悬式绝缘子的区别所在;杵头连接方式不表示。
(二)棒式绝缘子主要型号有QXN1-25、QXN1-25A、QXN2-25、QXN2-25A、QBN1-25D、QBN1-25、QBN2-25D、QBN2-25、QBZ1-25D、QBZ1-25、QBZ2-25D、QBZ2-25、其中字母符号的含义:Q——电气化;X——悬挂式;B——腕臂用;N——耐污型;Z——双重绝缘型(现在也有用‘S’表示双重绝缘的);1——轻污型;2——重污型;25——额定电压(kv);A——隧道用棒式绝缘子(A型);D——腕臂用棒式绝缘子大口径型(与2英寸腕臂管配合使用)。
与1英寸口径的腕臂用棒式绝缘子相区别。
※悬挂式棒式绝缘子两端均为耳环孔(腕臂用棒式绝缘子一端为单耳单孔,另一端为与腕臂管连接的管型)分为普通型和A型,普通型为两端均为单耳单孔,A型一端单耳单孔另一端为单耳双孔。
(三)针式绝缘子常用型号有P-10T:P代表普通型,10代表耐压等级10kV后面的字母为T代表铁担直脚;??若为M则代表木担直脚(一般为尖头木螺纹,直接拧紧在木横担上);??若为W则代表针脚螺栓为弯脚??即后面的字母表示螺栓的形状是直还是弯及横担材质是铁还是木(四)硅胶绝缘子、环氧树脂绝缘子、合成绝缘子:(暂缺)三、线索类接触网所用各型线索的截面积单位均为mm2。
(一)接触线1.钢铝接触线:分为GLCA和GLCB两种型号,GLC表示钢铝接触线,A和B分别代表钢铝接触线的两种规格,分母代表该型接触线截面的总面积,分子代表其导电性能相当于铜接触线的面积。
2.铜接触线:分为纯铜接触线,铜合金接触线纯铜接触线型号有CT-70、CT-110等型号,C为电车线或接触线的意思,T代表铜,为汉语拼音缩写,后面的数字为标称截面积。
3.铜合金接触线,其代号在‘CT’后面加上‘H’表示合金的意思,根据合金成分的不同再分别加上A、L、M、S等字母。
铜银合金?? A铜镁合金(0.2%Mg)??L铜镁合金(0.5%Mg)??M铜锡合金??????????SCTHA-120表示为银铜合金电车线;CTHL-120表示为铜镁合金电车线,镁的含量为0.2%;CTHM-120表示为铜镁合金电车线,镁的含量为0.5%;CTHS-120表示为铜锡合金电车线,铜锡合金即人们常说的青铜;(二)绞线类,根据其材质、截面积的不同,广泛应用于电气化铁路的各个部位,如承力索、附加线、电连接、拉线、吊弦、斜吊线、补偿绳等。
1.钢绞线:常用型号有GJ-50、GJ-70、GJ-80、GJ-100等,其中‘GJ’为钢绞二字的拼音缩写,表示钢绞线,后面的数字为标称截面积,单位为mm2。
2.镀铝锌钢绞线:其表示符号为LXGJ,为铝芯钢绞四字的汉语拼音缩写。
如LXGJ-100表示截面积为100mm2的镀铝芯钢绞线。
3.铜包钢绞线:其代号为GTJ,是钢铜绞三字到底汉语拼音缩写,其表示方法有一下几种:a.GTJ-100表示为铜包钢绞线,总截面积为100mm2;b.GTJ-80/40(19/7)表示为铜包钢绞线,铜截面积为80mm2,钢截面积为40mm2,19为总股数,7为铜包钢股数。
4.铝包钢绞线:其代号为LBGJ,为铝包钢绞四字的汉语拼音缩写,LBGJ70(19)表示为铝包钢绞线,70为总截面积,19为股数。
5.铜绞线(硬铜绞线):其表示符号为‘TJ’是铜绞二字的拼音缩写,也称。
如TJ-70表示为的截面积为70mm2的铜绞线。
6.铜合金硬绞线:其代号为THJ,其中H表示合金的意思,根据合金成分及含量的不同在THJ后面再分别加上A、L、M、S等字母(与接触线相同)。
如THJL-95代表截面积为95mm2(镁含量为0.2%)的铜镁合金硬绞线7.软铜绞线一般作为电连接线、吊弦线使用,其代号TJR中‘R’是‘软’字的汉语拼音缩写,以与作为承力索等使用的硬铜绞线相区别。
THJR-16、THJR-25、THJR-35为铜合金软绞线,一般为铜镁合金软绞线。
8.铝绞线,如LJ-70,LJ为铝绞二字的汉语拼音缩写,后面的数字为铝绞线的标称截面积。
9.钢芯铝绞线,如LGJ-70,LGJ-185,LGJ表示为钢芯铝绞线,其中到底‘G’为‘钢’字的拼音缩写,后面的数字为标称截面积。
10.铝包钢芯铝绞线:LBGLJ分别为铝包钢(芯)铝绞五字的汉语拼音缩写,其代号形式如下:LBGLJ70/10(6/1)铝包钢芯铝绞线,铝线截面积为70;铝包钢截面积为10;6为铝线根数;1为铝包钢根数。
四、配件类(一)接触网零件按制造材料分:1.????铸黄铜件(ZHAC67-2.5)2.????可锻铸铁件(KT38-8)3.????灰口铸铁件(HT15-33)4.????普通碳素钢件(A3),现在的代号为Q235A5.????不锈钢件()(二)零件图、安装图中的零件代号1.将接触网零件按顺序编出的表示符号。
如JL16-89为套管绞环的代号。
其中,JL——接触网零件(汉语简拼);16——零件序号;89——设计年限。
在同一类型的零件中,如有不同型号的零件,一般在代号内把其型号写在零件序号后面,并用括号括起来,如:如1型套管绞环,其代号为JL16(1)-89;2型套管绞环,其代号为JL16(2)-89。
括号内的数字表示与其配合的腕臂管外径,单位英寸。
现在一般标注为JL16(60)-89,括号内的60表示型号尺寸为60mm。
2.接触网零件的标准代号用TB2075表示。
如套管绞环的标准代号为TB2075.15-90。
TB2075为铁路标准接触网零件(2075为接触网零件在铁标中的编号);15为零件序号;90为批准年限。
3.京沪图纸中的零件代号。
如JHJL67-2004(S),代表横腹杆式混凝土支柱单腕臂上底座。
JH——京沪;JL——接触网零件;67——零件编号,;2004——设计年限;括号内的字母表示适用的支柱类型和位置:S,表示为上底座,若为X,则为下底座;ys 表示为等径圆杆单腕臂上底座,yss表示为等径圆杆双腕臂上底座,yx表示为等径圆杆腕臂下底座,ysx表示为等径圆杆双腕臂下底座;钢柱则用gs、gss、gx、gsx表示。
(三)容易混淆的零件1.双耳连接器。
双耳连接器分Y型双耳连接器和W型双耳连接器,没有太大的区别:Y表示有,W表示无,即有无销钉的意思,所有的双耳连接器的一端都带有一个螺栓销,如另一端带有销钉,为Y型;如没有则为W型。
(直角挂板的Y、W含义同上)2.碗头挂板。
常用的碗头挂板有W—7A、W—7B和WS—7A,W表示碗头挂板,S 表示另一端为双耳,“7”表示破坏张力为7吨(注:原来采用的力学单位为公斤、吨等),后面的A、B为设计序号,分别代表两种不同的型号,A型有效长度约为60mm,B 型的有效长度约为100mm。
3.各种杆件。
杆件端部一般不外乎三种形式:杵头、耳环、螺纹。
常用杆件根据两端的连接形式分为杵环杆、耳环杆、杵头杆、双环杆四种类型。
杵环杆一端为杵头,另一端为耳环;双环杆两端均为耳环;杵头杆一端杵头,另一端为螺纹;耳环杆一端为耳环,另一端为螺纹。
4.并沟线夹。
专指附加线用的材质为铝的并沟线夹,其他部位使用的外观和并沟线夹相似的线夹如接地线连接线夹(材质为铁)和承力索电连接线夹(材质一般为铜)都有自己的名字,不叫做XX并沟线夹。
接触网用的并沟线夹有等径和异径之分,等径并沟线夹所连接的两根附加线截面积(线径)相同,常用的等径并沟线夹有JB-1、JB-2、JB-3、JB-4等型号分别用于LJ70、LJ120、LJ150、LJ185和LJ240铝绞线或钢芯铝绞线,具体型号根据设计使用。
异径并沟线夹用于并接截面积(线径)不同的两支附加线,型号有B-31、B-32、B-41等,‘B’表示并沟线夹,后面的两个数字分别表示适用的线材型号,1——代表70mm²的线材;2——代表120mm²的线材;3——代表150mm²的线材;4——代表185或240mm²的线材;如B-31型表示适用于连接LJ-150和LJ-70的部位,B-32型一般表示适用于LJ150和LJ120的连接(具体型号以图纸为准)。
