接触网常用零件图

接触网内资零部件图接触网常用零件图1 接触线吊弦线夹1.1 接触线吊弦线夹外形及主要尺寸应符合图1。

图1 接触线吊弦线夹(单位：mm)1.2 本零件适用于电气化铁道接触网系统中以直径不大于5mm的吊弦分别悬吊标称截面为85、110、120、150mm2的铜合金接触线或110、85mm2铜接触线。

1.3 性能要求1.3.1 接触线吊弦线夹的最大垂直工作荷重为1.5kN。

1.3.2 接触线吊弦线夹的滑动荷重应不小于1.0kN。

1.3.3 接触线吊弦线夹的垂直破坏荷重应不小于4.5kN。

1.3.4 螺栓紧固力矩为25N⋅m。

接触网内资零部件图2 铜承力索吊弦线夹2.1 铜绞线承力索吊弦线夹的外形及主要尺寸应符合图2。

图2 铜承力索吊弦线夹(单位：mm)2.2 本零件适用于在电气化铁道接触网系统中铜镁合金承力索上悬吊直径不大于5mm吊弦。

2.2.1 本零件分铜（T）70、铜（T）95和铜（T）120三种规格，分别适用于截面积为70mm2、95mm2及120mm2的承力索。

2.3 性能要求2.3.1 承力索吊弦线夹的最大垂直工作荷重为1.5kN。

2.3.2 承力索吊弦线夹的滑动荷重应不小于1.0kN。

2.3.3 承力索吊弦线夹的垂直破坏荷重应不小于4.5kN。

2.3.4 螺栓紧固力矩为25N⋅m。

接触网内资零部件图3 横承力索线夹3.1 横承力索线夹的外形及主要尺寸应符合图3，型号见表1。

图3 横承力线夹(单位：mm)表1 横承力索线夹型号型号钢 (G) 本体材料参考重量 (kg) 铜 (T) 3.2 本零件适用于电气化铁道接触网系统中截面为50 mm2～80mm2的软横跨横承力索处悬挂吊线。

3.3 性能要求3.3.1 横承力索线夹的最大垂直工作荷重为7.9kN。

3.3.2 横承力索线夹与横承力索间的滑动荷重应不小于9.8kN。

3.3.3 横承力索线夹的破坏荷重应不小于23.7kN。

3.3.4 U螺栓的紧固力矩为44N⋅m 。

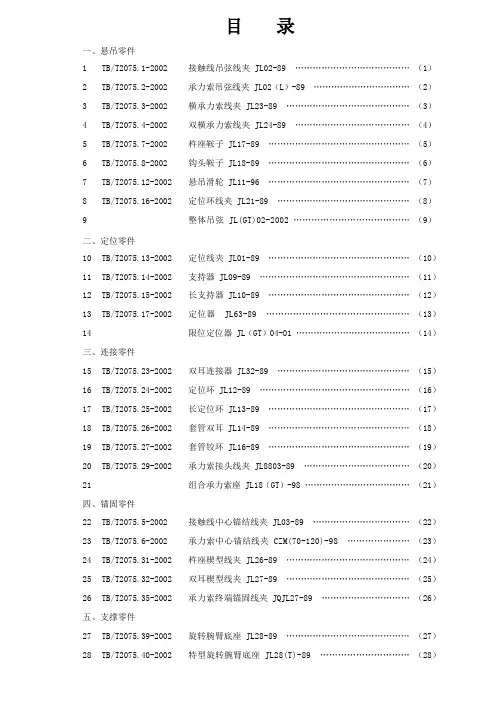

目录一、悬吊零件1 TB/T2075.1-2002 接触线吊弦线夹 JL02-89 (1)2 TB/T2075.2-2002 承力索吊弦线夹 JL02（L）-89 (2)3 TB/T2075.3-2002 横承力索线夹 JL23-89 (3)4 TB/T2075.4-2002 双横承力索线夹 JL24-89 (4)5 TB/T2075.7-2002 杵座鞍子 JL17-89 (5)6 TB/T2075.8-2002 钩头鞍子 JL18-89 (6)7 TB/T2075.12-2002 悬吊滑轮 JL11-96 (7)8 TB/T2075.16-2002 定位环线夹 JL21-89 (8)9整体吊弦 JL(GT)02-2002 (9)二、定位零件10 TB/T2075.13-2002 定位线夹 JL01-89 (10)11 TB/T2075.14-2002 支持器 JL09-89 (11)12 TB/T2075.15-2002 长支持器 JL10-89 (12)13 TB/T2075.17-2002 定位器 JL63-89 (13)14限位定位器 JL（GT）04-01 (14)三、连接零件15 TB/T2075.23-2002 双耳连接器 JL32-89 (15)16 TB/T2075.24-2002 定位环 JL12-89 (16)17 TB/T2075.25-2002 长定位环 JL13-89 (17)18 TB/T2075.26-2002 套管双耳JL14-89 (18)19 TB/T2075.27-2002 套管铰环 JL16-89 (19)20 TB/T2075.29-2002 承力索接头线夹 JL8803-89 (20)21组合承力索座 JL18（GT）-98 (21)四、锚固零件22 TB/T2075.5-2002 接触线中心锚结线夹 JL03-89 (22)23 TB/T2075.6-2002 承力索中心锚结线夹 CZM(70-120)-98 (23)24 TB/T2075.31-2002 杵座楔型线夹 JL26-89 (24)25 TB/T2075.32-2002 双耳楔型线夹 JL27-89 (25)26 TB/T2075.35-2002 承力索终端锚固线夹 JQJL27-89 (26)五、支撑零件27 TB/T2075.39-2002 旋转腕臂底座 JL28-89 (27)一、悬吊零件二、定位零件三、连接零件四、锚固零件五、支撑零件。

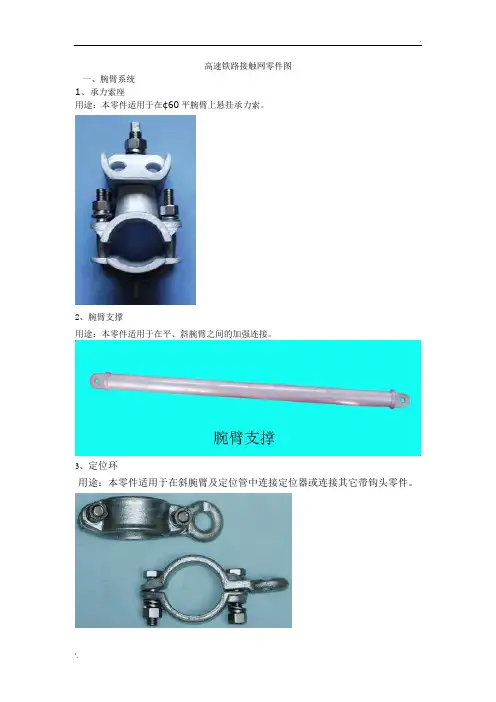

高速铁路接触网零件图一、腕臂系统1、承力索座用途：本零件适用于在¢60平腕臂上悬挂承力索。

2、腕臂支撑用途：本零件适用于在平、斜腕臂之间的加强连接。

3、定位环用途：本零件适用于在斜腕臂及定位管中连接定位器或连接其它带钩头零件。

4、锚支定位卡子用途：本零件适用于正线或站线锚段关节非工作支接触线或承力索定位处。

5、铝合金套管座6、定位环二、定位装置1、套管双耳用途：本零件用于在斜腕臂上方连接耳环式零件。

2、组合定位器用途：本零件用于在直线区段或R>800m曲线段腕臂柱上通过定位线夹固定接触线。

3、定位线夹用途：本零件适用于在定位处固定接触线。

4、定位管卡子用途：本零件适用于在腕臂和定位管上固定耳环类零件。

5、定位钩三、棘轮下锚补偿装置1、接触线棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

2、承力索棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

3、接触线终端锚固线夹用途：本零件用于铜合金或铜接触线终端锚固处。

4、承力索终端锚固线夹用途：本零件适用于线型为(TJ95-127)和（LXGJ80-100）承力索终端锚固使用。

5、接触线终端锚固线夹6、铝合金棘轮下锚补偿装置给合图四、悬吊零件1、整体吊弦用途：适用于电气化铁道接触网系统中在承力索上悬吊接触线。

2、杵座鞍子用途：本零件适用于电气化铁道接触网系统中悬挂直径为9~20平方毫米的金属绞线。

3、整体吊弦4、可调整体吊弦5、滑动吊弦五、中心锚结装置1、接触线中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。

2、承力索中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。

3、中心锚结装置组合图4、三跨式接触线中心锚结线夹5、接触线中心锚结线夹6、中心锚结线夹7、承力索中心锚结线夹六、电连接装置1、接触线电连接线夹用途：适用于标称截面为85mm2、110mm2、120mm2、150mm2的铜合金或铜接触线与软铜绞线TRJ95、TRJ120之间电气连接处。

接触网材料图片一、绝缘子及避雷器名称： JA 型棒式绝缘子型号：备注：腕臂下底座处名称： 下锚绝缘子型号：XJ-1.5A备注：名称： JB 型棒式绝缘子型号：备注：腕臂上底座处名称：回流箱母排绝缘子型号：备注：回流箱母排名称：针式绝缘子型号：备注：刚性定位点名称：SA型棒式绝缘子型号：备注：刚柔过渡处名称：避雷器型号：备注：车辆段二、刚性部分名称：地线线夹托板型号：GXJL14-99备注：名称：T型头螺栓型号：备注：名称：电连接线夹型号：CJL05-98 D3备注：名称：电连接线夹型号：CJL05-98 D1备注：名称：接地挂环型号：备注：名称：汇流排定位线夹型号：GXJL02-99 C备注：盾构区间硅橡胶绝缘横撑用名称：硅橡胶中心锚结绝缘棒型号：备注：名称：汇流排定位线夹型号：GXJL02-99 B 备注：名称：硅橡胶绝缘横撑型号：备注：名称：悬吊槽钢型号：B型备注：名称：悬吊槽钢型号：A型备注：名称：电缆固定架型号：GXJL25-99 A备注：名称：汇流排中心锚结线夹型号：GXJL05-99备注：名称：汇流排电连接线夹型号：GXJL04-99备注：名称：化学螺栓及灌注药剂型号：RM20+RM20×270备注：名称：终锚线夹型号：CJL27-98 T120 备注：架空地线名称：调节螺栓型号：CJL89-98备注：名称：架空地线线夹型号：备注：名称：架空地线下锚底座型号：备注：名称：架空地线对向下锚安装底座型号：GXJL16-99备注：三、柔性部分名称：双承力索吊弦线夹型号：CJL02(SC)-2001备注：名称：吊索线夹型号：CJL01（D）-2001备注：名称：吊弦保护套型号：001-CW-13-026备注：名称： D1型双联板型号：CJL42(D1)-98备注：名称：双承力索锚固线夹型号：CJL39-98备注：名称：杵座鞍子型号：CJL17-99-T备注：名称：球头挂环型号：备注：名称：GDC（B）型电连接线夹型号：CJL204（B）-2002备注：名称：锚结绳固定线夹型号：CJL38-98备注：名称： U型卡箍型号：001-CW-13-121备注：名称： T1型坠铊杆型号：CJL46（T1）-2001备注：下锚坠铊用名称：长定位单环型号：CJL13（L）-98备注：名称：长定位双环型号：备注：名称：直式接触线电连接线夹型号：CJL04（Z）-98备注：名称：接触线定位线夹型号：备注：名称： CL3型定位器型号：CJL63(CL3)-2001 备注：名称：吊索线夹型号：备注：名称： 120型线夹型号：备注：名称： 60型长定位立柱型号：CJL82（60）-98 备注：名称： 48型长定位立柱型号：CJL82-98 48备注：名称： 50型双耳楔形线夹型号：CJL27（50）-99备注：名称：双耳楔形线夹插销型号：备注：名称：夹线环型号：CJL36-98备注：名称：连接线夹型号：CJL94-98备注：名称： T1型三角调节板型号：CJL88（T1）-98 备注：名称：定位环线夹型号：CJL12-98备注：名称： 300型双环杆型号：CJL55（300）-98 备注：名称：拉线双联板型号：CJL42-98（小）备注：名称：拉线双联板型号：CJL42-98（大）备注：名称：双线支承线夹型号：CJL18（L）-98 备注：名称： 1型管帽型号：JL07（1）-99 备注：名称： 1改型定位管卡子型号：CJL35（1）-98备注：名称：连接卡环型号：CJL403-2004备注：铜吊索名称：定位双环型号：CJL12（S48）-98 备注：名称： ZG60型长定位环型号：JL13（ZG60）-04 备注：名称： G34型定位环型号：JL12（G34）-04 备注：名称：34型支持器型号：CJL09（34）-2001 备注：名称： 48型定位环型号：JL12（G48）-04 备注：名称： ZG60型套管双耳型号：JL14（ZG60）-04 备注：名称：定位双环型号：CJL12（S60）-98 备注：名称： G60型定位环型号：JL12（G60）-04 备注：名称：双线铜悬吊滑轮型号：CJL77(S)-98备注：体西—体中名称：单线铜悬吊滑轮型号：备注：名称：长螺栓型号：备注：名称：抱箍型号：备注：[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]。

长支持器本零件适用于固定在Φ34mm、Φ27mm的定位管上，连接定位线夹，固定接触线。

异型并沟线夹适用于架空电力线路中导线的非承受力接续与分支，与绝缘罩配套使用起防护绝缘作用。

UT线夹适用于在电气化铁道接触网系统中下锚拉线与单环类零件连接处所用。

U型环补偿滑轮适用于在电气化铁道接触网系统终端下锚处补偿调节线索张力。

滑轮组按传动比分1:2、1:3和1:4三种规格，传动效率≥97% 。

承力索吊弦线夹适用于电气铁道接触网系统中铜、铝包钢绞线、铝包钢芯铝铰线、钢芯铝铰线、镀铝锌钢绞线承力索上悬吊直径不大于5mm的吊弦长、短吊环适用于电气化铁道接触网系统中截面高为50～80mm的角钢或槽钢构件上悬挂绝缘子串。

长定位环适用于道岔定位或反定位处连接定位器。

承力索承力索电连接线夹适用于TRJ95、TRJ120电连接线与GJ80、GJ100、TJ95、TJ120、TJ127承力索之间的并沟连接处。

承力索座适用于在平腕臂上悬挂承力索。

承力索终端锚固适用于电气化铁道接触网系统中在硬铜绞线(TJ70~120)承力索终端下锚处所用。

杵头杆杵座鞍子本零件适用于电气化铁道接触网系统中悬挂直径为Φ9mm～Φ20mm的金属绞线。

杵座楔形线夹适用于金属绞线做为承力索、横向承索及上下部定位绳等的终端与杵头零件的连接处。

带耳定位环线夹适用于电气化铁道接触网系统中软横跨的定位索上悬吊接触悬挂所用，斜吊线固定在耳孔上。

单耳连接器适用于电气化铁道接触网系统中在单环和双耳连接处。

单联碗头挂板定位管适用于电气化铁道接触网系统中腕臂与定位器的连接。

定位管卡子定位管支撑适用于电气化铁道接触网系统中定位装置的防风支撑。

定位环适用于电气化铁道接触网系统中腕臂及定位管中连接定位器或连接其它带钩头型零件。

定位环线夹本零件适用在软横跨结构中钩挂悬吊滑轮或定位器。

定位器适用于电气化铁道接触网系统中固定接触线位置。

定位线夹适用于接触线定位处，分别固定标称截面为85、110、120、150的铜或铜合金接触线。

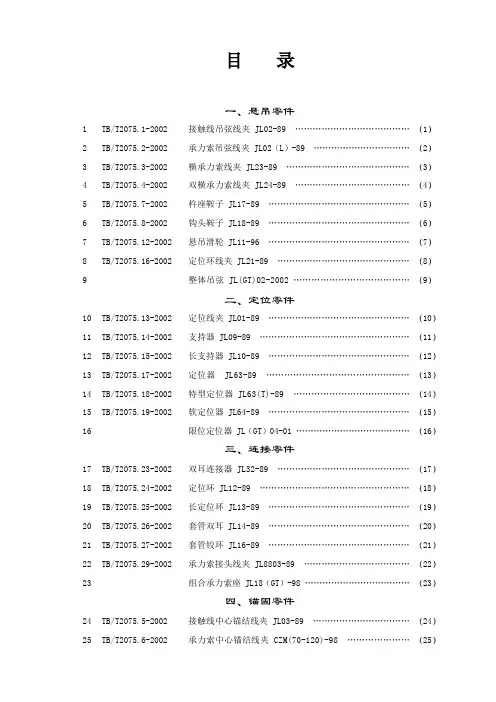

目录一、悬吊零件1 TB/T2075.1-2002 接触线吊弦线夹 JL02-89 (1)2 TB/T2075.2-2002 承力索吊弦线夹 JL02（L）-89 (2)3 TB/T2075.3-2002 横承力索线夹 JL23-89 (3)4 TB/T2075.4-2002 双横承力索线夹 JL24-89 (4)5 TB/T2075.7-2002 杵座鞍子 JL17-89 (5)6 TB/T2075.8-2002 钩头鞍子 JL18-89 (6)7 TB/T2075.12-2002 悬吊滑轮 JL11-96 (7)8 TB/T2075.16-2002 定位环线夹 JL21-89 (8)9整体吊弦 JL(GT)02-2002 (9)二、定位零件10 TB/T2075.13-2002 定位线夹 JL01-89 (10)11 TB/T2075.14-2002 支持器 JL09-89 (11)12 TB/T2075.15-2002 长支持器 JL10-89 (12)13 TB/T2075.17-2002 定位器 JL63-89 (13)14 TB/T2075.18-2002 特型定位器 JL63(T)-89 (14)15 TB/T2075.19-2002 软定位器 JL64-89 (15)16限位定位器 JL（GT）04-01 (16)三、连接零件17 TB/T2075.23-2002 双耳连接器 JL32-89 (17)18 TB/T2075.24-2002 定位环 JL12-89 (18)19 TB/T2075.25-2002 长定位环 JL13-89 (19)20 TB/T2075.26-2002 套管双耳JL14-89 (20)21 TB/T2075.27-2002 套管铰环 JL16-89 (21)22 TB/T2075.29-2002 承力索接头线夹 JL8803-89 (22)23组合承力索座 JL18（GT）-98 (23)四、锚固零件24 TB/T2075.5-2002 接触线中心锚结线夹 JL03-89 (24)25 TB/T2075.6-2002 承力索中心锚结线夹 CZM(70-120)-98 (25)26 TB/T2075.31-2002 杵座楔型线夹 JL26-89 (26)27 TB/T2075.32-2002 双耳楔型线夹 JL27-89 (27)28 TB/T2075.34-2002 接触线终端锚固线夹 JQJL81-89 (28)29 TB/T2075.35-2002 承力索终端锚固线夹 JQJL27-89 (29)五、支撑零件30 TB/T2075.39-2002 旋转腕臂底座 JL28-89 (30)31 TB/T2075.40-2002 特型旋转腕臂底座 JL28(T)-89 (31)一、悬吊零件二、定位零件三、连接零件四、锚固零件五、支撑零件。

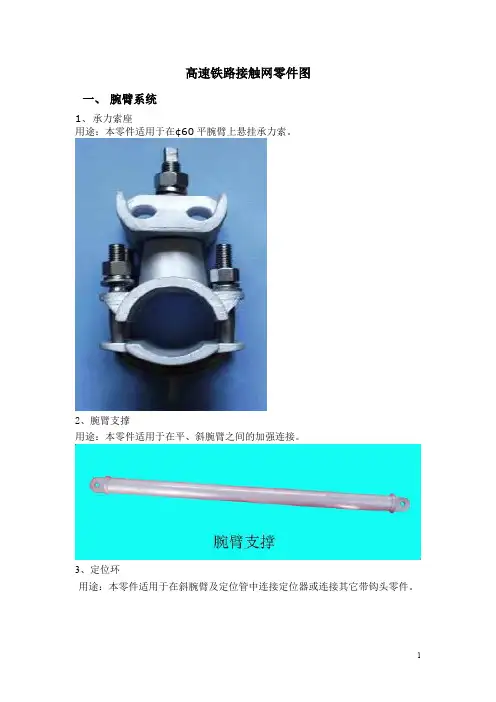

高速铁路接触网零件图一、腕臂系统1、承力索座用途：本零件适用于在¢60平腕臂上悬挂承力索。

2、腕臂支撑用途：本零件适用于在平、斜腕臂之间的加强连接。

3、定位环用途：本零件适用于在斜腕臂及定位管中连接定位器或连接其它带钩头零件。

4、锚支定位卡子用途：本零件适用于正线或站线锚段关节非工作支接触线或承力索定位处。

5、铝合金套管座6、定位环二、定位装置1、套管双耳用途：本零件用于在斜腕臂上方连接耳环式零件。

2、组合定位器用途：本零件用于在直线区段或R>800m曲线段腕臂柱上通过定位线夹固定接触线。

3、定位线夹用途：本零件适用于在定位处固定接触线。

4、定位管卡子用途：本零件适用于在腕臂和定位管上固定耳环类零件。

5、定位钩三、棘轮下锚补偿装置1、接触线棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

2、承力索棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

3、接触线终端锚固线夹用途：本零件用于铜合金或铜接触线终端锚固处。

4、承力索终端锚固线夹用途：本零件适用于线型为(TJ95-127)和（LXGJ80-100）承力索终端锚固使用。

5、接触线终端锚固线夹6、铝合金棘轮下锚补偿装置给合图四、悬吊零件1、整体吊弦用途：适用于电气化铁道接触网系统中在承力索上悬吊接触线。

2、杵座鞍子用途：本零件适用于电气化铁道接触网系统中悬挂直径为9~20平方毫米的金属绞线。

3、整体吊弦4、可调整体吊弦5、滑动吊弦五、中心锚结装置1、接触线中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。

2、承力索中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。

3、中心锚结装置组合图4、三跨式接触线中心锚结线夹5、接触线中心锚结线夹6、中心锚结线夹7、承力索中心锚结线夹六、电连接装置1、接触线电连接线夹用途：适用于标称截面为85mm2、110mm2、120mm2、150mm2的铜合金或铜接触线与软铜绞线TRJ95、TRJ120之间电气连接处。

常见接触网零件以及功能介绍［图文并茂］套管双耳JL14-2002本零件适用腕臂或定位管上连接耳环型零件。

本零件采用Q235A或QAl9-4棒材，采用金属模锻工艺加工制造，材质为Q235A 时，表面三级热浸镀锌。

本零件的最大水平工作荷重为5.8kN；最大垂直工作荷重为4.9kN，滑动荷重不小于7.5kN。

本零件螺栓的紧固力矩为44N.m。

P型组合承力索座本零件适用于平腕臂上悬挂支撑标称截面为80mm2、100mm2的钢承力索或95mm2、 120mm2、127mm2的铜及铜合金承力索。

本零件选用牌号为ZG1Cr18Mn8Ni4N或ZG270-500的材料，采用熔模精密铸造工艺制造，材质为ZG270-500时，表面三级热浸镀锌。

本零件的最大水平工作荷重为5.8kN；垂直工作荷重为4.9kN；水平破坏荷重不小于17.4kN；垂直破坏荷重不小于14.7kN；滑动荷重不小于3.9kN；与腕臂之间的滑动荷重不小于6.0kN。

本零件抱箍螺栓的紧固力矩为44N.m；线夹压块螺栓的紧固力矩为70N.m。

横承力索线夹JL23-2002本零件适用于软横跨GJ-70横承力索上悬挂吊线。

本零件采用Q235A或QAl9-4棒材，采用金属模锻工艺加工制造。

材质为Q235A 时，表面三级热浸镀锌。

本零件最大垂直工作荷重为7.9kN；滑动荷重不小于9.8kN。

本零件U螺栓的紧固力矩为44N.m。

支持器JL09-2002本零件适用于接触网系统定位装置中，连接定位线夹，固定接触线。

本零件选用牌号为ZG1Cr18Mn8Ni4N或ZG270-500，采用熔模精密铸造工艺制造，材质为ZG270-500时，表面三级热浸镀锌。

本零件的最大水平工作荷重为2.5kN；滑动荷重不小于4.9kN；破坏荷重不小于7.5kN。

本零件螺栓的紧固力矩为44N.m.长支持器JL10-2002本零件适用于固定在①34mm、中27mm的定位管上，连接定位线夹，固定接触线。

接触网零件图例一、1、铝合金重力铸造技术：承力索座、套管双耳、支撑单耳、腕臂支撑件、定位环、TL型定位钩、定位支座、拉线定位钩、定位管双耳、旋转双耳、防风拉线环等。

2、铝合金低压铸造技术：棘轮装置。

3、铝合金挤压技术：平腕臂管、斜腕臂管、定位管、腕臂支撑管、定位管支撑管。

4、铜合金锻造技术：定位线夹、接触线中心锚结线夹、承力索中心锚结线夹、电联接线夹、弹性吊索线夹、线岔。

5、铝合金锻造技术：定位器钩、定位销定套筒、定位器折弯连接器。

6、铜合金等材料冲压技术：吊弦线夹、终端锚固线夹。

7、铝合金及铜合金热处理技术：铸造类、锻造类、冲压类。

8、铜合金表面处理技术：增强耐腐蚀性能。

二、（1）重要接触网器材生产企业认定证书分为甲级、甲级（准）和乙级。

甲级适用于国内各种等级电气化铁路；甲级（准）适用于普通速度和既有线提速电气化铁路，也可在客运专线、高速电气化铁路试用；乙级适用于普通速度和既有线提速电气化铁路。

（2）申请乙级“重要接触网器材生产企业认定证书”的企业应具备下列条件：（一）申证企业生产产品的技术条件应符合国家产业发展政策、技术发展政策及铁道部装备现代化的要求；（二）生产成熟技术的铁路重要接触网器材的企业，所申请产品或同类产品已在铁路运用满3年，且近3年无质量责任事故；生产铁路重要接触网器材新产品的企业，其产品已经铁道部组织专家进行技术评审，评审合格的准予在铁路试用，在规定的试用期内无产品质量责任事故。

有同类产品生产业绩的，其产品应当在铁路运用满3年，且近3年无质量责任事故；（三）申证企业应有相应的专业技术人员，有完善的产品质量保证体系和管理制度，有完备技术条件和保证生产制造的能力；（四）有按照国家规定标准检测、检验合格的专业生产设备；（五）产品应通过型式试验；（六）法律法规规定的其它条件。

（3）申请甲级（准）“重要接触网器材生产企业认定证书”的企业应具备下列条件：（一）申证企业生产产品的技术条件应符合国家产业发展政策、技术发展政策及铁道部装备现代化的要求；生产关系到客运专线及高速铁路重要接触网器材产品的企业应满足系统集成的要求；（二）生产铁路重要接触网器材的企业，所申请产品或同类产品已在铁路运用满3年，且近3年无质量责任事故；生产铁路重要接触网器材新产品的企业，其产品已经铁道部组织专家进行技术评审，评审合格的准予在铁路试用，在规定的试用期内无产品质量责任事故。
