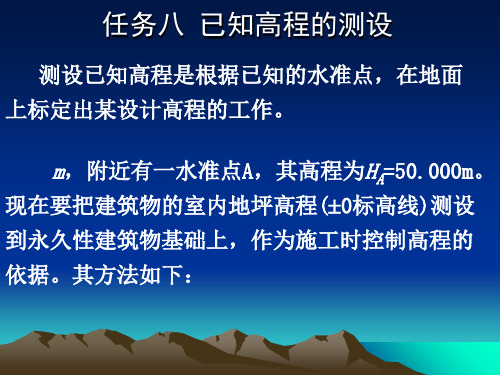

掌握地面上测设已知高程点。
- 格式:ppt
- 大小:1.41 MB
- 文档页数:34

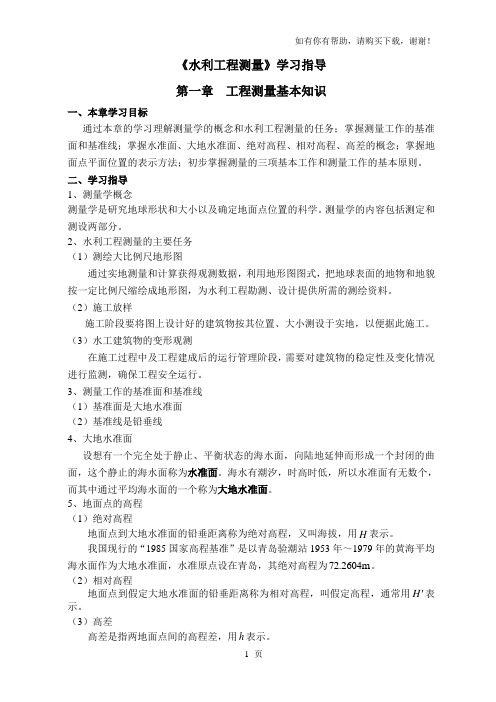

《水利工程测量》学习指导第一章工程测量基本知识一、本章学习目标通过本章的学习理解测量学的概念和水利工程测量的任务;掌握测量工作的基准面和基准线;掌握水准面、大地水准面、绝对高程、相对高程、高差的概念;掌握地面点平面位置的表示方法;初步掌握测量的三项基本工作和测量工作的基本原则。
二、学习指导1、测量学概念测量学是研究地球形状和大小以及确定地面点位置的科学。
测量学的内容包括测定和测设两部分。
2、水利工程测量的主要任务(1)测绘大比例尺地形图通过实地测量和计算获得观测数据,利用地形图图式,把地球表面的地物和地貌按一定比例尺缩绘成地形图,为水利工程勘测、设计提供所需的测绘资料。
(2)施工放样施工阶段要将图上设计好的建筑物按其位置、大小测设于实地,以便据此施工。
(3)水工建筑物的变形观测在施工过程中及工程建成后的运行管理阶段,需要对建筑物的稳定性及变化情况进行监测,确保工程安全运行。
3、测量工作的基准面和基准线(1)基准面是大地水准面(2)基准线是铅垂线4、大地水准面设想有一个完全处于静止、平衡状态的海水面,向陆地延伸而形成一个封闭的曲面,这个静止的海水面称为水准面。
海水有潮汐,时高时低,所以水准面有无数个,而其中通过平均海水面的一个称为大地水准面。
5、地面点的高程(1)绝对高程地面点到大地水准面的铅垂距离称为绝对高程,又叫海拔,用H表示。
我国现行的“1985国家高程基准”是以青岛验潮站1953年~1979年的黄海平均海水面作为大地水准面,水准原点设在青岛,其绝对高程为72.2604m。
(2)相对高程地面点到假定大地水准面的铅垂距离称为相对高程,叫假定高程,通常用H 表示。
(3)高差高差是指两地面点间的高程差,用h表示。
B 点相对于A 点的高差为AB h ,其与高程的关系为:显然,当AB 0h >时,表明B 点高于A 点,反之B 点低于A 点。
当AB 0h =时,表明A 、B 两点同高。
而A 点相对于B 点的高差可表示为BA h ,它与高程的关系为:显然AB h 与BA h 的绝对值相等、符号相反。

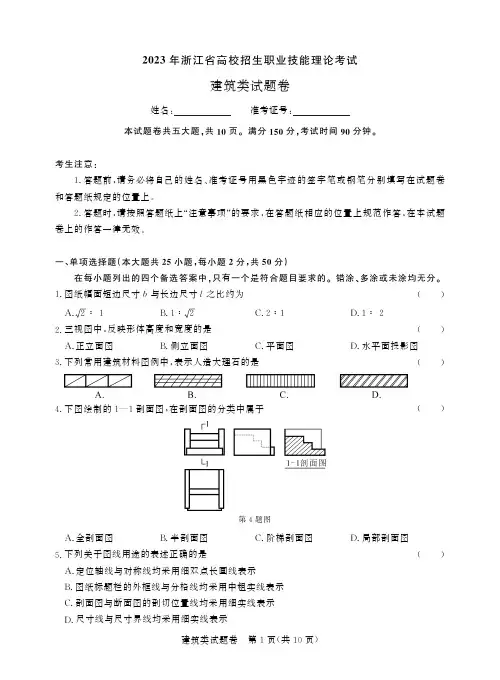

2023年浙江省高校招生职业技能理论考试建筑类试题卷姓名:准考证号:本试题卷共五大题,共10页㊂满分150分,考试时间90分钟㊂考生注意:1.答题前,请务必将自己的姓名㊁准考证号用黑色字迹的签字笔或钢笔分别填写在试题卷和答题纸规定的位置上㊂2.答题时,请按照答题纸上 注意事项 的要求,在答题纸相应的位置上规范作答,在本试题卷上的作答一律无效㊂一㊁单项选择题(本大题共25小题,每小题2分,共50分)在每小题列出的四个备选答案中,只有一个是符合题目要求的㊂错涂㊁多涂或未涂均无分㊂1.图纸幅面短边尺寸b与长边尺寸l之比约为()A.2ʒ1B.1ʒ2C.2ʒ1D.1ʒ22.三视图中,反映形体高度和宽度的是()A.正立面图B.侧立面图C.平面图D.水平面投影图3.下列常用建筑材料图例中,表示人造大理石的是()4.下图绘制的1 1剖面图,在剖面图的分类中属于()第4题图A.全剖面图B.半剖面图C.阶梯剖面图D.局部剖面图5.下列关于图线用途的表述正确的是()A.定位轴线与对称线均采用细双点长画线表示B.图纸标题栏的外框线与分格线均采用中粗实线表示C.剖面图与断面图的剖切位置线均采用细实线表示尺寸线与尺寸界线均采用细实线表示6.关于轴力的正负号规定,下列说法正确的是( )A.轴力背离截面为压力,取负号B .轴力背离截面为拉力,取正号C .轴力指向截面为压力,取正号 D.轴力指向截面为拉力,取负号7.平面汇交力系的力多边形如下图,属于平衡力系的是( )8.如图所示A B 和A C 为绳索,绳索与天花板夹角α=30ʎ,在A 点悬挂一重为W 的物体,则每根绳索所受的拉力等于( )A.WB .12W C .2WD.4W第8题图第9题图第10题图9.图示力F 对A 点的力矩为( )A.-322F LB .322F LC .-22F L D.22F L10.图示悬臂梁的弯矩图正确的是( )11.长为4m 的简支梁,在满跨竖直向下均布荷载作用下,支座截面处的剪力为20k N ,则其最大弯矩为( )A.10k N ㊃mB .20k N ㊃mC .40k N ㊃mD.80k N ㊃m12.下列梁中钢筋,主要作用是承受弯矩产生的拉力的是( )A.纵向受力钢筋B .箍筋C .架立钢筋 D.梁侧构造钢筋13.下列关于地面点平面位置(坐标)的说法错误的是( )地理坐标是球面坐标,适宜在建筑工程上使用B .在广大区域进行测量工作时,我国采用高斯平面直角坐标系统作为全国统一的坐标系统C .测量学中的独立平面直角坐标系,规定南北方向为纵轴x ,东西方向为横轴y D.测量学中的独立平面直角坐标象限编号的方向是顺时针方向编号第14题图14.图示水准尺的正确读数应为( )A.0.885mB .0.858mC .0.86mD.0.942m15.安置一次仪器需要测出儿个点的高程,如平整建筑场地测量等㊂此时最适用的方法为( )A.高差法B .变动仪器高法C .视线高法 D.双仪器观测法16.在施工场地内测设已知高程点,因施工员操作失误不慎将水准尺折断损坏,造成水准尺无法使用㊂由于测量精度要求不高,此时为完成任务,可临时来完成测量㊂( )A.用高差测设法B .用视线高程测设法C .用桩顶前视改正数测设法 D.用木杆画线测设法17.以下既不属于 水准测量的误差也不属于 水平角测量误差的是( )A.水准尺误差B .转点下沉影响的误差C .对中误差 D.竖盘指标差18.空间相交的两条直线在同一水平面上的投影线所夹的角称为水平角㊂水平角一般用表示,角值范围为( )A.β㊁0ʎ~360ʎB .α㊁-90ʎ~+90ʎC .α㊁0ʎ~360ʎD.β㊁-90ʎ~+90ʎ19.D J 6光学经纬仪竖直度盘的注记形式如下图a 所示,测得下图b 中的竖直角大小为30ʎ00'00ᵡ,则在盘右位置时竖盘读数最可能为( )第19题图A.60ʎ00'00ᵡB .120ʎ00'00ᵡC .300ʎ00'00ᵡD.240ʎ00'00ᵡ20.钢尺量距时下列关于直线定线的说法错误的是( )当地面上两点之间的水平距离超过一整尺段长度时,需要直线定线,以便于分段丈量B.直线定线的方法按丈量的距离远近不同,可分为目估标杆定线和经纬仪定线C.目估标杆定线至少需要两位观测者来完成D.D J6光学经纬仪定线时安置仪器必须经过对中㊁整平后才能直线定线21.在施工场地内设有平面控制网时,根据各控制点进行建筑物的定位测量,所用方法如下图所示,该方法为()第21题图A.直角坐标法B.极坐标法C.角度交会法D.距离交会法22.在多层建筑施工中,要由下层向上层传递高程,以便控制楼板㊁门窗口等的标高符合设计要求㊂高程传递的方法中不包括() A.利用皮数杆传递高程B.利用钢尺直接丈量C.吊锤球法D.吊钢尺法23.下列选项中不属于安定性不良原因的是()A.熟料中游离氧化钙过多B.熟料中游离氧化镁过多C.掺入石膏量过多D.熟料中不溶物过多24.严寒地区的露天混凝土㊁寒冷地区处在水位升降范围内的混凝土优先选用的常用水泥为() A.普通水泥B.火山灰水泥C.粉煤灰水泥D.矿渣水泥25.钢材在拉伸试验中得到的,用于确定钢号的主要技术指标包括()A.屈服点㊁抗拉强度㊁断面收缩率B.断面收缩率㊁伸长率㊁抗拉强度C.屈服点㊁抗拉强度㊁伸长率D.断面收缩率㊁伸长率㊁屈服极限二㊁是非选择题(本大题共23小题,每小题1分,共23分)判断下列各题,正确的在答题纸上选涂 A ,错误的选涂 B ㊂错涂㊁多涂或未涂均无分㊂26.在较小的图形上绘制单点长画线及双点长画线有困难时,可用细实线代替㊂()27.用1ʒ1000的比例画轮廊线,实际长度为20m,则画图时应画的长度为20mm㊂()28.图样中的任何图线均不得用作尺寸界线㊂()29.在画法上,断面图除了要画出断面的投影外,还要画出剖切面后物体可见部分的投影㊂()30.只要两个物体相互接触,它们之间一定相互产生压力㊂()31.桌子置于光滑水平地面上,地面对桌子的支持力与桌子的重力是一对作用力与反作用力㊂()32.约束反力的方向总是与约束所能限制的运动方向相同㊂()33.当力平行移动后,在坐标轴上的投影不变㊂()34.利用平面汇交力系的平衡方程,对一个研究对象,最多能求解3个未知量㊂()35.力偶在任意坐标轴上的投影恒等于零㊂()36.集中力偶作用处,弯矩图无变化,剪力图有突变㊂()37.测定的实质是将地面上点的位置测绘到图上或将其坐标和高程测定出来㊂()38.水准面是测量工作的基准面,铅垂线是测量工作的基准线㊂()39.自动安平水准仪的构造特点是没有圆水准器和微倾螺旋,只用管水准器进行粗略整平,然后借助自动补偿器将视准轴置平,读出视线水平时的读数㊂() 40.平差计算时,高差闭合差的调整是按与各测段的长度或测站数的多少,成正比例㊁反其符号的原则进行分配㊂()41.测回法是测角的基本方法,适用于观测两个以上方向之间的多个角度㊂()42.D J6光学经纬仪在使用前或使用一段时间后,必须检验视准轴C C和十字丝横丝是否都垂直于仪器竖轴V V,从而保证测量的准确性㊂() 43.D J6光学经纬仪是一种测角仪器,它的望远镜不仅能在水平方向上转动,而且能在竖直方向上转动,构成一个竖直面,从而满足能瞄准不同方向㊁不同高度目标的要求㊂()44.施工平面控制网可以布设成建筑方格网㊁三角网导线网和水准网四种形式㊂()45.基础工程施工测量时,可设置水平桩来作为挖槽深度㊁修平槽底和打基础垫层的依据㊂()46.通常软化系数大于0.75的材料可认为是耐水的㊂()47.砂率是指混凝土中砂的质量占混凝土总质量的百分率㊂()48.坍落度的测定方法适用于粗集料最大粒径不大于40mm,坍落度值不小于10mm的混凝土拌合物㊂()三㊁填空题(本大题共18小题,每空格1分,共27分)49.轴测图分为和两大类㊂50.是最基本的作图方法,适用于基本体及组合体的轴测图作图㊂51.仅对剖切平面与形体接触的部分(截断面)所作的图称为断面图㊂52.力是一个既有大小又有的量,因此力是㊂53.圆柱铰链不能限制物体绕销钉,但能限制物体在垂直于销钉轴线的平面内沿任意方向的㊂54.杆件在外力作用下,杆件横截面沿外力方向发生相对错动变形,这种变形称为;杆件在外力作用下,杆件横截面产生绕杆件轴线的相对转动变形,这种变形称为㊂55.一端是固定端,另一端是自由端的梁称为;梁身的一端或两端伸出支座的简支梁称为㊂56.D S3型微倾式水准仪中的水准器有两种:置平精度低,用于粗略整平仪器;管水准器置平精度高,用于精确整平仪器㊂57.在测量工作中,应遵循正确的工作原则,在测量布局上要遵循 从 的原则,在精度上要遵循 由 的原则,在程序上要遵循 先控制后碎部(细部) 的原则㊂58.已知水准点A的高程为5.000m,安置水准仪于A㊁B点中间,测得A点后视读数为1.350m,测得B点前视读数为0.885m,则B点的高程为m,在不移动水准仪的情况下又测得距离相近的另一待测高程点C的前视读数为2.255m,可知从位置高低来说,B 点于C点㊂59.D J6光学经纬仪在对中过程中,可通过使圆水准器气泡居中,达到粗略整平的目的;而之后整平的方法主要是通过调节三个使照准部水准管气泡居中,达到整平的目的㊂60.水准测量成果检核中,测站检核的检核方法有变动仪器高法㊁和双仪器观测法㊂61.距离测量的目的是测定地面两点之间的水平距离㊂水平距离是指地面上两点垂直投影到上的直线距离㊂62.框架结构的民用建筑,墙体砌筑是在框架施工后进行的,故可在上画线,代替.63.材料在受力时,单位面积上抵抗外力破坏的能力称为㊂64.砂浆的是指新拌砂浆是否易于施工并能保证质量的综合性质㊂65.为使氧化铁还原成金属铁,常在炼钢的后阶段加入硅铁㊁锰铁或铝锭,其目的是为了 ㊂66.有些钢材,如预应力混凝土用钢丝,无明显屈服点,通常规定以产生塑性变形量达%的应力值作为屈服点,称为条件屈服点㊂四㊁名词解释(本大题共2小题,共6分)67.混凝土立方体抗压强度(3分)68.水准仪粗略整平(3分)五㊁作图题(本大题共5小题,共25分)69.根据基本体模型在V㊁H投影面上的投影,补画出W投影面上的投影(尺寸从图中直接量取)㊂(2分)第69题图70.根据基本体模型的三面正投影图,画出形体的正等轴测图(尺寸从图中直接量取)㊂(4分)第70题图71.根据基本体模型的正等轴测图,画出形体的三面正投影图(尺寸从图中直接量取)㊂(6分)第71题图72.圆柱体的自重为W,放置在墙面和凸台之间,接触点分别为A和B两点,假定所有接触面都是光滑的㊂试作出圆柱体的受力图㊂(4分)第72题图73.作杆件的轴力图㊂(9分)第73题图六㊁简答题(本大题共3小题,共11分)74.除水泥强度等级外,影响混凝土强度的主要因素还有哪些?(4分)75.D J6光学经纬仪安置仪器时包括对中和整平两项内容,简述对中和整平各自的目的㊂(4分)76.简述放线时恢复轴线位置的方法以及这样做的原因㊂(3分)七㊁计算题(本大题共5小题,共38分)77.求图示结构的支座反力,其中q =3k N /m ,F =10k N ㊂(8分)第77题图78.图示支架由杆B C ㊁杆A D 构成,各杆自重不计,A ㊁B ㊁C 三处均为铰接,在D 点作用竖向荷载P =10k N ㊂(8分)(1)作A D 杆的受力图㊂(2分)(2)求B C 杆的拉力㊂(2分)第78题图(3)求A 铰的支座反力㊂(4分)79.梁受力如图所示,其中q =2k N /m ,M e =24k N ㊃m ㊂(12分)(1)计算支座反力㊂(2分)(2)计算1 1截面的剪力和2 2截面的弯矩㊂(2分)(3)作梁的剪力图和弯矩图㊂(8分)第79题图80.在平坦地区用30m 长的钢尺对A ㊁B 两点间距离往返丈量的结果如下表所示㊂靖判断该丈量结果的精度是否合格并给出A ㊁B 之间的水平距离?(4分)第80题表测线整尺段数n零尺段q (m )A B往313.598返313.62681.附和水准路线观测成果如下图所示,已知A 点的绝对商程H A =19.153m ,B 点的绝对高程H B =21.597m ㊂(6分)(1)请判断该外业观测成果的精度是否合格?注:1210ʈ37.947(2分)(2)如该外业测量精度合格,请计算C 点的绝对高程㊂(4分)第81题图。
1 / 3

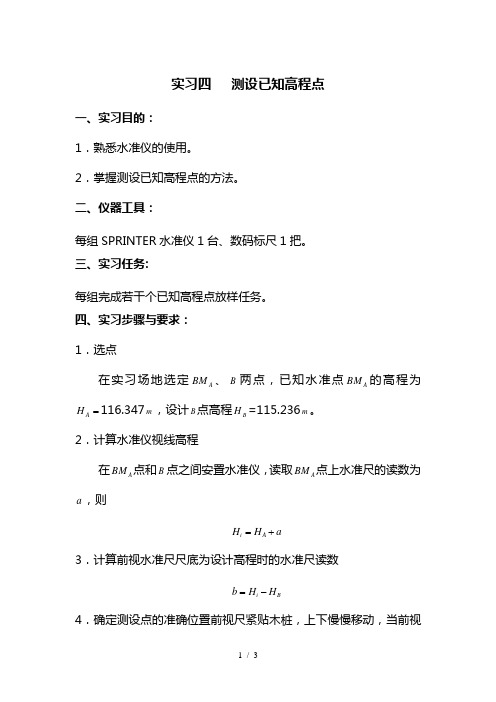

实习四 测设已知高程点
一、实习目的: 1.熟悉水准仪的使用。
2.掌握测设已知高程点的方法。
二、仪器工具:
每组SPRINTER 水准仪1台、数码标尺1把。
三、实习任务:
每组完成若干个已知高程点放样任务。
四、实习步骤与要求: 1.选点
在实习场地选定A BM 、B 两点,已知水准点A BM 的高程为
=A H 116.347m ,设计B 点高程B H =115.236m 。
2.计算水准仪视线高程
在A BM 点和B 点之间安置水准仪,读取A BM 点上水准尺的读数为
a ,则
a H H A i +=
3.计算前视水准尺尺底为设计高程时的水准尺读数
B i H H b -=
4.确定测设点的准确位置前视尺紧贴木桩,上下慢慢移动,当前视
读数为b时,则尺底位置,即为要测设高程点的位置。
五、实习记录:
测设已知高程点外业记录表
观测者:______ 记录者:______ 前视尺:_______后视尺:________
六、仪器操作说明:
1、按开机→∆H(启动高差和地面高功能)→MENU→输入基准点点号→输入基准点高程→MENU
→对基准点测量→测量目标→转动望远镜至放样点位置→按测量键→显示RL(高程)
2、上下移动观测高程与设计高程的差值。
3、在尺底划线,即为设计高程。
3 / 3。
《工程测量基础》课程复习资料一、填空题:1.比例尺的种类有______和______。
2.测量的三要素是指______、______、______。
3.地面点的空间位置是由______和______决定的。
4.地面上点的标志常用的有______和______等。
5.水准测量的检核方法有______和______等。
6.控制测量分为______和______两种。
7.精密量距时对距离进行尺长改正,是因为钢尺的______与______不相等而产生的。
8.水准测量路线有______、______、______三种形式。
9.A点盘左的读数是94°33ˊ24"265°26ˊ00"______竖直角______。
10.地形图图式中的符号分为______、______和______三类。
11.圆曲线的测设元素是指______、______、______、______。
12.某点磁偏角为过该点的______方向与过该点的______方向的夹角。
13.以坐标纵轴作为标准方向的称为______。
14.在同一竖直面内,某一方向线与______之间的夹角称为竖直角。
15.导线测量的外业工作包括______、______、______。
二、单项选择题:1.测量工作中常用()来表示直线的方向。
[ ]A.水平角B.方位角C.竖直角2.地面点到大地水准面的铅垂距离叫 [ ]A.绝对高程B.相对高程C.高差3.用钢尺丈量两点间的水平距离的公式是 [ ]A.D=nl+qB.D=klC.D=nl4.观测水平角时,采用改变各测回之间水平度盘起始位置读数的办法,可以削弱()的影响。
[ ]A.度盘偏心误差B.度盘刻划不均匀误差C.照准误差5.设A为后视点,B为前视点,A点高程为35.712 m,后视读数为0.983 m ,前视读数为1.149 m ,则A.B两点的高差是 [ ]A.0.066 mB.0.166 mC.-0.166 m6.水准点高程为24.397米,测设高程为25.000米的室内地坪。
测量学一、单项选择题(每小题1分,共70分):在下列每小题的四个备选答案中选出一个正确的答案,并将其字母标号填入题干的括号内。
选项A1.地形图的比例尺用分子为1的分数形式表示时,( )分母大,比例尺大,表示地形详细2.水准测量是利用水准仪提供的( )来测定两点间高差的。
水平面3.圆水准器轴的检验校正是为了满足( )。
L′L′∥CC4.若竖盘为全圆式顺时针注记,在进行竖直角观测时,盘左读数为L,盘右读数为R,指标差为x,则盘左、盘右竖直角的正确值是( )。
90°-L-x ;R+x-270°5.已知直线AB的坐标方位角为127°58′41″,δ=2′18″,γ=-2′18″,则该直线的磁方位角为( )。
127°54′05″6.两段距离及其中误差为:D1=72.36m±0.025m, D2=50.17m±0.025m ,比较它们的测距精度为( )。
D1精度高7.已知αAB=312°00′54″,S AB=105.22,则△X,△Y分别为( )。
70.43 ;78.188.在小范围内进行大比例尺地形图测绘时,以( )作为投影面。
参考椭球面9.接图表的作用是( )。
表示本图的边界线或范围10.在水准测量中,仪器视线高应等于( )。
后视读数+后视点高程11.在进行水平角观测时,若瞄准的是目标正上方的某点,则所测的角度结果与该角的实际值相比( )。
增大12.某直线的坐标方位角为45°,则下列象限角表示的直线和该直线重合的是( )。
南偏西45°13.已知一导线横坐标增量闭合差为-0.08m,纵坐标增量闭合差为+0.06m,导线全长为392.90m,则该导线的全长相对闭和差为( )。
1/491114.三幅地形图的比例尺分别为:1︰1000、1︰2000、1︰5000,则其比例尺精度分别为( )。
1m;2m;5m;15.在1︰1000的地形图上,AB两点间的高差为0.10m,距离为5m;则地面上两点连线的坡度为( )。
高程测量实施方案模板一、前言。
高程测量是地理信息系统中非常重要的一部分,它可以用来确定地表上点的高度,对于工程建设、地质勘探、城市规划等领域具有重要意义。
本文档旨在提供一份高程测量实施方案模板,帮助相关人员在进行高程测量工作时有条不紊地进行操作。
二、实施方案。
1. 目标确定。
在进行高程测量之前,首先需要明确测量的目标和范围。
确定测量的具体区域和要测量的点位,明确测量的精度要求和测量数据的使用范围。
2. 测量方法选择。
根据测量的具体要求,选择合适的高程测量方法。
常见的高程测量方法包括水准测量、GPS测量、激光测距等,根据不同的场景和精度要求进行选择。
3. 测量设备准备。
根据选择的测量方法,准备好相应的测量设备。
例如,进行水准测量时需要准备水准仪、水准杆等设备;进行GPS测量时需要准备GPS接收机、天线等设备。
4. 测量方案制定。
制定详细的测量方案,包括测量的具体步骤、测量设备的设置和校准、测量数据的记录方式等。
确保测量过程中的每一个环节都有详细的操作指南。
5. 测量实施。
按照制定的测量方案进行实施,确保测量过程中的每一个步骤都按照规定进行。
在测量过程中要注意安全,确保设备和人员的安全。
6. 数据处理与分析。
完成测量后,对测量数据进行处理和分析。
根据测量数据,计算出相应的高程数据,并进行误差分析和精度评定。
7. 结果报告。
编制高程测量结果报告,将测量过程和结果进行详细的记录和总结。
报告中应包括测量的具体情况、数据处理方法和结果、存在的问题和改进措施等内容。
三、总结。
高程测量是一项复杂的工作,需要严谨的态度和精密的操作。
通过制定详细的实施方案,可以有效地指导测量工作的进行,确保测量结果的准确性和可靠性。
希望本文档能够对相关人员在进行高程测量工作时提供一定的帮助。
四、附录。
1. 高程测量实施方案模板示例。
2. 高程测量常用设备清单。
3. 高程测量数据处理软件推荐。
以上即为高程测量实施方案模板的内容,希望能够对您在进行高程测量工作时提供一定的参考和帮助。
测设已知高程点名词解释
测设已知高程点是指在测量过程中,以某种方式获得的坐标及其相应的高程值。
它们通常用于计算或估计一个区域内的地形特征。
测设已知高程点的名词解释,可以将其分为三个部分:所谓的“测设”,指的是要进行测量的站点;“已知”,指的是给定的数据,即测量站已经获得的坐标及其相应的高程值;最后“点”,指的是根据测量站坐标和高程值计算出来的结果,也就是所谓的“高程点”。
测设已知高程点的实际应用,是在大地测量中将空间坐标和高程值进行结合,从而精确计算出平面图上的地形特征,如地形高度,地形坡度,地形坡向等。
而测设已知高程点的重要性,正在于它能够提供精确的测量数据,从而使得地形特征的计算更加准确、可靠。
除了大地测量外,测设已知高程点也可以用于水文测量、地质勘探等领域。
例如,在水文测量中,测设已知高程点可以用来计算河床的深度、水位的变化等信息;在地质勘探领域中,测设已知高程点可以用来估算某一地形区域内的矿物资源等。
总之,测设已知高程点是大地测量的重要组成部分,它们能够提供准确的测量数据,从而使得地形特征的计算
更加准确可靠,并且也可以用于水文测量、地质勘探等领域。
渠道工程的高程控制测量方法作者:代光财来源:《中国科技博览》2016年第12期[摘要]渠道工程的高程控制测量方法主要有两种,分别是从已知水准点接测高程和就地监测控制渠道工程两种。
两者都属于普通水准测量,其中已知水准点接测高程需要采用连续水准测量方法,而就地监测控制渠道工程则不需要。
本文分别对以上两种高程控制测量方法的具体应用进行了简要的分析,希望可以为当前的渠道工程高程控制测量工作提供参考。
[关键词]渠道工程;高程控制测量;方法中图分类号:P224 文献标识码:A 文章编号:1009-914X(2016)12-0252-011、已知水准点接测高程的测量方法1.1 水准点固定高程标志的简称就是水准点,它主要分为永久性水准点和临时性水准点两种。
永久性水准点多数是由国家专业测绘队测设的,是推算高程的主要依据,习惯上常用“BM”表示水准点。
1.2 水准路线水准路线是水准测量进行的路线,应选择在地面坡度小、设站少和土质坚硬的地段,其布设形式有以下 3 种:1.2.1附合水准路线它是从一个高级水准点出发,经过若干个转点后,附合于另一高级水准点。
1.2.2闭合水准路线它是从一个较高级的已知水准点出发,设置若干转点后,又回到这个水准点上结束。
1.2.3支线水准路线它是从一个较高级的已知水准点出发,测出若干个点的高程后,既不终止在另一个高级水准点上,又不回到原来这个高级水准点上结束,见图 2。
支线水准测量必须进行往返测量,用往测和返测的高差进行校核。
1.3 接引水准点高程的水准测量方法这种水准测量要从已知的水准点开始,到已知的水准点上结束。
采用附合水准路线或闭合水准路线的形式时,路线长度一般不宜超过10 km;采用支线水准路线的形式时,路线长度一般不宜超过4 km[1]。
长距离的水准测量,实际上是水准测量基本工作方法的重复连续运用,见图 2,该图是符合水准路线 BM10 -BM11 全长的一段。
从 BM10 开始,到 A 点结束。
建筑工地测量的要点
1.地面测量:在建筑工地开始施工之前,需要进行地面测量确定工地的基准点。
这个过程包括确定地面高程、平整度和地形特征等。
工程测量仪器,如水准仪和经纬仪等,可用于测量高程和角度。
2.地基测量:地基测量是确定建筑物基础的重要步骤。
这涉及到测量土壤的力学特性、地下水位和地质特征等。
通过使用测斜仪和土壤钻孔机等仪器,可以了解地基的稳定性和承载能力,确保建筑物的稳定性。
3.建筑物尺寸测量:建筑物尺寸的测量是保证建筑物设计符合要求的重要环节。
建筑物的平面尺寸、高度、地面坡度和墙壁的角度等都需要进行测量。
工程测量仪器,如全站仪和测距仪,可以用于精确测量建筑物的尺寸。
4.建筑物位置测量:准确测量建筑物的位置对于建筑施工和最终的使用非常重要。
包括测量建筑物的定位、水平和垂直位置。
全站仪和GPS (全球定位系统)等测量仪器可用于测量建筑物的位置,并确保其与设计图纸相符。
5.管线测量:工地中的管线布置和连接是保证供水、排水和电力等要素顺利运行的基础。
在施工之前,需要进行精确的测量,确定管道的位置和高度,并与设计图纸进行对比。
测深表、测角仪和输电线测量仪等测量工具可用于测量管线位置和角度。
6.环境测量:环境测量是为了评估工地周围的环境条件和影响建筑物稳定性的因素。
这包括测量风速、气温、湿度和土壤含水量等。
这些信息可用于决定施工的最佳时间和方法。
总之,建筑工地测量的准确性对于建筑物的质量、安全性和稳定性至关重要。
通过使用适当的测量仪器和方法,并参照设计图纸进行对比,可以确保测量结果的准确性,并为施工提供基准点。
