《工程测量》第二阶段离线作业一、填空题:1.标准方向线的种类有(真子午线方向)、(磁子午线方向)、(坐标纵轴方向)。
(第四章,第三节)2.在倾斜地面进行丈量水平距离的方法有(平量)法、(斜量)法。
(第四章,第一节)3.从(直线起点的标准方向北端起)顺时针方向量至该直线的水平夹角称为该直线的坐标方位角。
(第四章,第三节)4.直线的象限角是指直线与标准方向的北端或南端所夹的(锐)角,并要标出所在象限角。
(第四章,第三节)5.某直线的反方位角为123°20',则它的方位角为(303°20'),象限角为()。
(第四章,第三节)6.测量误差是由于(测量仪器和工具)、(观测者)、(外界条件的影响)三方面的原因产生的。
(第五章,第一节)7.独立观测值的中误差和函数的中误差之间的关系,称为(误差传播定律)。
(第五章,第一节)8.某线段长度为300m,相对误差为1/3200,则该线段中误差为(9.4mm )。
(第五章,第二节)9.设观测一个角度的中误差为±8″,则三角形内角和的中误差应为(±13.856″)。
(第五章,第三节)10.根据保存时间的长短,水准点可分为(临时性标志)和(永久性标志)二种。
(第五章,第四节)二、选择题:1.距离丈量的结果是求得两点间的(B)。
(第四章,第一节)A.斜线距离;B.水平距离;C.折线距离2.用钢尺丈量平坦地面两点间平距的公式是(A)(第四章,第一节)A、D=nl+qB、D=KlC、D=nl3.坐标方位角是以(C)为标准方向,顺时针转动到测线的夹角。
(第四章,第三节)A.真子午线方向;B.磁子午线方向;C.坐标纵轴方向4.( C )是由标准方向线的北端开始顺时针旋转到该直线所夹的水平角。
(第四章,第三节)A、天顶距B、竖直角C、方位角D、象限角。
5.测量工作中,常用(B)来表示直线的方向(第四章,第三节)A、水平角B、方位角C、竖直角6.罗盘仪是用来测定直线( C)的仪器。
第一章绪论第一节工程测量的任务和作用第二节地面点位的确定第三节测量三要素第四节用水平面代替水准面的限度第五节测量工作概述exit第一节工程测量的任务和作用一、测量学的一般概念测量学(Surveying)是测定地面点的空间位置,将地球表面地形和其它地理信息测绘成图,研究并确定地球形状和大小的科学。
工程测量是研究工程建设在勘测设计、施工过程和管理阶段所进行的各种测量工作的学科。
主要内容有:工程控制网的建立、地形测绘、施工放样、设备安装测量、竣工测量、变形观测和维修养护测量等。
第一节工程测量的任务和作用二、工程测量的任务和作用•测量学将地表物体分为地物和地貌,地物和地貌总称为地形(landform) 。
•地物(feature):地面上天然或人工形成的物体,它包括平原、湖泊、河流、海洋、房屋、道路、桥梁等;•地貌(geomorphy):地表高低起伏的形态,它包括山地、丘陵和平原等。
• 1.测定(location):使用测量仪器和工具,通过测量和计算将地物和地貌的位置按一定比例尺、规定的符号缩小绘制成地图。
• 2. 测设(setting-out):将在地形图上设计出的建筑物和构筑物的位置在实地标定出来,作为施工的依据。
•测绘科学在建筑类各专业的工作中有着广泛的应用。
例如:勘测设计、施工、竣工测量和对重要建筑物进行变形观测等。
第一节工程测量的任务和作用三、测量在国民经济建设中的应用1)城市规划、给排水、煤气管道、工业厂房和高层建筑建设•①设计阶段——测绘各种比例尺地形图,供结构物平面及竖向设计使用;•②施工阶段——将设计建构物的平面位置•和高程在实地标定出来,作为施工的依据;•③工程完工后——测绘竣工图,供日后扩建、•改建、维修和城市管理用;•对某些重要建构筑物在建设中和建成后进行•变形观测,保证建筑物安全。
第一节工程测量的任务和作用2) 铁路、公路建设的测量工作①测绘路线附近地形图,在地形图上设计路线,将设计路线位置标定到地面。

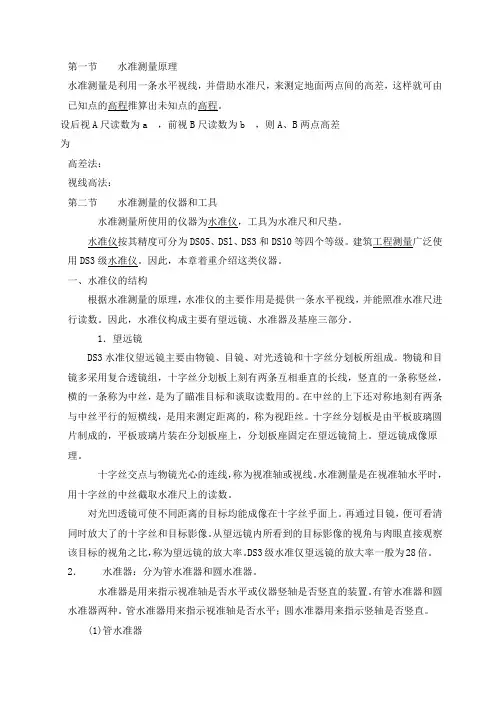

第一节水准测量原理水准测量是利用一条水平视线,并借助水准尺,来测定地面两点间的高差,这样就可由已知点的高程推算出未知点的高程。
设后视A尺读数为a ,前视B尺读数为b ,则A、B两点高差为高差法:视线高法:第二节水准测量的仪器和工具水准测量所使用的仪器为水准仪,工具为水准尺和尺垫。
水准仪按其精度可分为DS05、DSl、DS3和DSl0等四个等级。
建筑工程测量广泛使用DS3级水准仪。
因此,本章着重介绍这类仪器。
一、水准仪的结构根据水准测量的原理,水准仪的主要作用是提供一条水平视线,并能照准水准尺进行读数。
因此,水准仪构成主要有望远镜、水准器及基座三部分。
1.望远镜DS3水准仪望远镜主要由物镜、目镜、对光透镜和十字丝分划板所组成。
物镜和目镜多采用复合透镜组,十字丝分划板上刻有两条互相垂直的长线,竖直的一条称竖丝,横的一条称为中丝,是为了瞄准目标和谈取读数用的。
在中丝的上下还对称地刻有两条与中丝平行的短横线,是用来测定距离的,称为视距丝。
十字丝分划板是由平板玻璃圆片制成的,平板玻璃片装在分划板座上,分划板座固定在望远镜筒上。
望远镜成像原理。
十字丝交点与物镜光心的连线,称为视准轴或视线。
水准测量是在视准轴水平时,用十字丝的中丝截取水准尺上的读数。
对光凹透镜可使不同距离的目标均能成像在十字丝乎面上。
再通过目镜,便可看清同时放大了的十字丝和目标影像。
从望远镜内所看到的目标影像的视角与肉眼直接观察该目标的视角之比,称为望远镜的放大率。
DS3级水准仅望远镜的放大率一般为28倍。
2.水准器:分为管水准器和圆水准器。
水准器是用来指示视准轴是否水平或仪器竖轴是否竖直的装置。
有管水准器和圆水准器两种。
管水准器用来指示视准轴是否水平;圆水准器用来指示竖轴是否竖直。
(1)管水准器又称水准管,是一纵向内壁磨成圆弧形的玻璃管,管内装酒精和乙醚的混合液,加热融封冷却后留有一个气泡。
由于气泡较轻,故恒处于管内最高位置。
水准管上一般刻有间隔为2mm的分划线,分划线的中点0,称为水准管零点。
