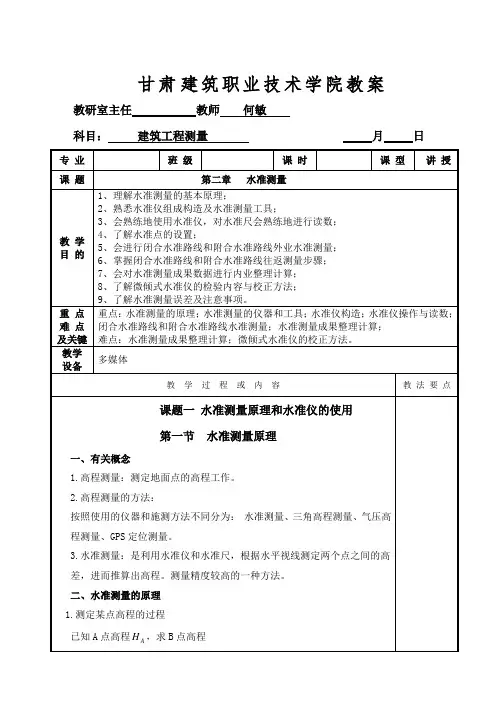

甘肃建筑职业技术学院教案教研室主任教师何敏科目:建筑工程测量月日a H A +叫做视线高,用i H 表示 a H H A i +=b H H i B -=视线高法在一个测站上只安置一次仪器就可以测定多个点,多用于施工测量。
第二节 水准测量的仪器与工具水准测量的仪器:水准仪。
工具:水准尺与尺垫 水准仪按照其精度分:DS0.5、DS1、DS3、DS10等级。
DS 的下标为仪器每公里的精度,以mm 计。
在水准仪的系列中,DS05、DSl 级水准仪一般称为精密水准仪;DS3,DSl0水准仪称为工程水准仪或称为普通水准仪。
一、DS3微倾式水准仪的构造1.望远镜:提供水平视线,并且瞄准水准尺读数。
由物镜、调焦透镜、十字分划板、目镜、缺口、准星。
成倒立放大的虚像。
视准轴:物镜光心的连线和十字丝中心的连线记为C-C.十字丝分划板竖丝:检验水准尺是否竖直(竖丝卡在水准尺的一测)十字丝:中丝:截取水准尺读数视距丝:用于视距测量(D=100l,l表示视距丝上下丝读数之差)2.水准器:指示仪器安置是否正确的装置。
(1)圆水准器:气泡居中,仪器竖轴L′-L′处于竖直状态,使其气泡居中,叫做粗平。
(2)管水准器:两半泡吻合,视准轴CC处于水平状态,使其气泡居中叫做精平。
3.基座:承上连下,由底板三角压板轴座脚螺旋组成。
4.可操作部分目镜调焦螺旋:使十字丝清晰物镜调焦螺旋:使目标清晰制动螺旋: 固定望远镜微动螺旋:精确瞄准脚螺旋:用于粗平微倾螺旋:用于精平二、水准尺1.分类:塔尺(工程测量)双面尺(等级水准测量)2.刻划与注字(1)零点在尺底部。
(2)每1cm或5mm为一格,黑白或红白间隔。
(3)每10cm一组,整分米处有注字,注字的正确位置以字头或字尾为准在E字尖或长线处。
(4)注字有倒正两种。
(5)过整米加点i(1.1m)3.三脚架:支承水准仪架头:支承仪器架腿:可伸缩,便于携带,调整高度脚尖:可踩入地下,使三脚架稳固4.尺垫:临时标定定位第三节水准仪的使用基本程序:安置仪器粗平瞄准精平读数。
工程测量学习题第一章工程测量学概述1、土木工程建设分为几个阶段,在各个阶段测量工作的主要内容。
1)规划设计阶段主要是测绘地形图和纵横断面图2)施工建设阶段按照设计要求在实地准确地标定建(构)筑物各部分的平面位置和高程位置,作为施工和安装的依据3)竣工后运营管理阶段竣工测量以及为监视工程安全状况的变形监测与维修养护等测量工作。
2、工程测量研究对象及特点是什么?研究对象:建筑工程和机器设备特点:工程测量作用性强,研究具体几何实体的测量描绘和抽象几何实体的测设实现。
3、工程测量的任务。
\为各种服务对象提供测绘保障,满足他们所提出的各种要求4、工程测量发展的动力和方向。
动力:大型特种精密工程方向:精密工程测量第二章工程地形图的测绘和应用1、在工程建设中各个阶段使用地形图的区别。
规划设计阶段主要采用小比例尺地形图,如1:1万及以上,满足工程初步设计要求;施工建设阶段采用大比例尺地形图,如1:2000,提供详细的点位坐标;竣工阶段根据工程要求主要内容详测比例尺大些,次要内容简测相应比例尺小些。
2、给定一个测区范围,要求测绘该地区的大比例尺地形图,请给出全野外数字测图的方案、作业过程等。
1)项目概述:项目来源,内容,目的2)测区概况和已有资料情况3)执行标准和文件:法律法规等4)主要技术指标:坐标系统,比例尺等5)技术设计书编写6)控制测量7)野外数据采集8)地形图的编辑,整饰与输出9)质量检查与验收10)编写技术总结,提交相关资料3、水深地形图和陆地地形图的区别,深度基准的概念及确定。
如何设计测深线。
水深地形图是从水深来描述水下地面点的竖向位置陆地地形图是从高程来描述水下地面点的竖向位置深度基准面试水深计算的起算面。
从1956年开始我国采用理论深度基准面,在内河及湖泊采用最低水位,平均低水位或设计水位等作为深度基准面。
测深断面线的方向一般与河流主流或者岸线垂直,在河道转弯处,可布设成扇形。
测深断面线一般规定在图上每隔1-2cm布设一条,测深点的间距一般在图上为0.6-0.8cm4、竣工测量的目的1)在新建或扩建的工程中,为了检验设计的正确性,阐明工程竣工的最终成果2)为工程扩建或者改建提供依据3)为满足新建工程建成投产后进行生产管理和变形观测的需要。
道路测设大师盖梁高程计算
1.判断高程设置中的定义确定盖梁标高的起算桩号,并计算出对应的设计高程;
2.判断主梁顶横坡与桥面坡度是否一致并判断铺装控制类型,确定桥面高程计算点;
3.通过桥面高程计算点得到主梁顶的高程控制点,然后通过主梁顶的预制坡度得到主梁中心控制高程计算点(铺装控制类型为控制中心高度选项则无需此步)并向下计算到主梁底;
4.得到主梁底的控制标高后,减去“梁底到盖梁顶距离”得到盖梁顶的控制标高并根据盖梁的横坡依次计算特征点标高。
建筑工程测量建筑工程测量概述1.基本任务:建筑物轴线,标高的现场放样点位。
2.建筑工程测量的主要特点精度要求高施工现场干扰大,(通视、交差作业、点位保存)测量基本工作一、测设工作的概念1.定义:测设、又称为放样,是测绘的逆过程,根据待建建筑物,构建物各特征点与控制点之间的距离、角度、高程等测设数据,以控制点为根据,将各特征点在实地桩定出来。
2.测设基本工作2.测设三个基本量:水平距离 D水平角 β高差 h3.测设方法分类一般方法“直接法” 精确方法“归化法”归化法定义 为提高精度,先用直接法放样一个点,作为过渡点,接着测量过渡点与已知点之间的关系(边长、角度、高差等),把测量值与设计值比较的差数,最后从过渡点出发,修正这一差数,把点归化到更精确的位置上去,这种比较精确的放样方法叫做归化法。
(归化法就是先放样,然后不搬动仪器和棱镜,用测量的方法再刚才放样的这个点,把放样的跟测量的比较得差数,然后再把这差数修正)二、水平距离测设(一)直接法 从起点A直接用钢尺或测距仪在给定方向上,丈量待放样的水平距离,得点B。
(二)归化法 用直接法测设出B点 精密丈量其距离 根据差值实地改正。
三、水平角的测设(一)正倒镜分中法 较精确的直接法利用盘左、盘右分中。
(盘左为正镜,盘右为倒镜)测设方法:先在B点架仪,A点立棱镜,用盘左的方法照准,使水平度盘读数为零,再按顺时针方向旋转至要测设的角度。
再用盘右的方法B点架仪,A点立棱镜,使水平度盘读数为零,再按顺时针方向旋转至要测设的角度。
然后分中。
(二)归化法用直接法放样出角值 实测角值和距离 计算归化值 距离修正。
δ=Dtan(β′-β)例:已知OP′=100.00米,设计值β=40°,设侧得β′=39°59′20″。
计算修正值PP′.解:Δβ=β′-β=-40″PP′=100tan0°00′40″ =0.0194m ≈19mm答:点位修正值为19mm(向外)。
简述高程的测设方法及步骤
嘿,大家知道吗,高程的测设可是一项超级重要的工作呢!那到底怎么进行高程的测设呢?这可得好好讲讲。
首先,要进行高程测设,第一步就是要在已知的水准点上立好水准仪,这就好比是给整个测设过程搭好了一个稳固的舞台。
然后,后视已知水准点上的标尺读数,就像给这个舞台找到了一个基准点。
接下来,计算出视线高,这可是关键的一步啊,就像是给整个测设工程找到了一个方向。
再然后,前视要测设高程的点上的标尺,就如同在朝着目标前进。
最后,根据视线高和前视标尺读数计算出该点的高程,哇,这不就成功测设出高程了嘛!这里要注意哦,测量过程中仪器要调平,读数要准确,不然可就前功尽弃啦!
在这个过程中,安全性和稳定性可不能忽视呀!就像走钢丝一样,稍有不慎就可能出问题。
仪器要稳稳地放置,不能有晃动,不然得出的数据那可就不靠谱啦!而且测量人员也要注意自身安全,别光顾着测设高程,把自己置于危险之中。
那高程测设都用在哪些地方呢?哎呀,那可多啦!比如在建筑工地上,要确定建筑物的高度,这时候高程测设就派上大用场啦!还有在道路建设中,要保证道路的坡度和高程符合要求,这不也得靠高程测设嘛!它的优势就是能准确地确定高程,让一切都在掌控之中呀!
我给大家说个实际案例吧。
有一次在一个大型建筑项目中,施工人员就是通过精确的高程测设,确保了每一层楼的高度都符合设计要求,最后建成的大楼那叫一个漂亮!这不就充分展示了高程测设的实际应用效果嘛!
高程测设真的是太重要啦!它就像是一把精准的尺子,能让我们的工程建设更加完美!。
