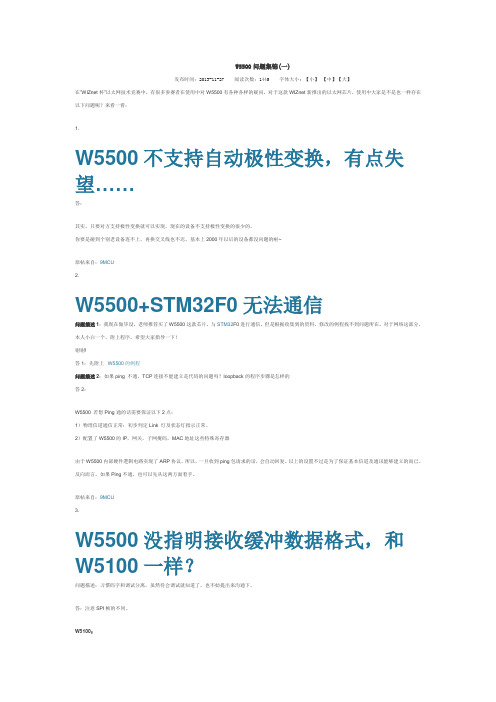

W5500问题集锦(一)发布时间：2013-11-27 阅读次数：1445 字体大小: 【小】【中】【大】在”WIZnet杯”以太网技术竞赛中，有很多参赛者在使用中对W5500有各种各样的疑问，对于这款WIZnet新推出的以太网芯片，使用中大家是不是也一样存在以下问题呢？来看一看：1.W5500不支持自动极性变换，有点失望……答：其实，只要对方支持极性变换就可以实现，现在的设备不支持极性变换的很少的。
你要是碰到个别老设备连不上，再换交叉线也不迟。
基本上2000年以后的设备都没问题的啦~原帖来自：9MCU2.W5500+STM32F0无法通信问题描述1：我现在做毕设，老师推荐买了W5500这款芯片，与STM32F0进行通信。
但是根据收集到的资料，修改的例程找不到问题所在。
对于网络这部分，本人小白一个，附上程序，希望大家指导一下！谢谢!答1：先附上W5500的例程问题描述2：如果ping 不通，TCP连接不能建立是代码的问题吗？loopback的程序步骤是怎样的答2：W5500 若想Ping通的话需要保证以下2点：1）物理信道通信正常：初步判定Link 灯及状态灯指示正常。
2）配置了W5500的IP，网关，子网掩码，MAC地址这些特殊寄存器由于W5500内部硬件逻辑电路实现了ARP协议。
所以，一旦收到ping包请求的话，会自动回复。
以上的设置不过是为了保证基本信道及通讯能够建立的而已。
反向而言，如果Ping不通，也可以先从这两方面着手。
原帖来自：9MCU3.W5500没指明接收缓冲数据格式，和W5100一样？问题描述：习惯码字和调试分离，虽然待会调试就知道了，也不妨提出来沟通下。
答：注意SPI帧的不同。
W5100：W5500：原帖来自：9MCU4.关于w5500程序的几个问题问题描述：有几个关于w5500程序的问题想请教大家：void Reset_W5500(void){WIZ_RESET_0; //低电平Delay_us(50); //这个的时间如果设为500us，貌似指示灯就全暗了？？WIZ_RESET_1;Delay_ms(200);}while(( (getPHYCFGR()) & PHYCFGR_LNK_ON) == PHYCFGR_LNK_OFF); //PHYCFGR_LNK_OFF是0×00，PHYCFGR_LNK_ON是0×01。
2019年 / 第10期 物联网技术可靠传输 Reliable Transmission350 引 言小型智能家居应用系统的网关数据流量较小，接入方式多样，对成本要求较高，功能上一般比较精简。
现今市面上的网关大多采用高端嵌入式处理器加操作系统设计，预置有丰富的应用软件，配置较高，导致成本高，不太适用于小型智能家居等应用场合[1]。
本文旨在利用高性价比STM32嵌入式处理器与基于硬件TCP/IP 协议的W5500以太网芯片等多种接入模块，实现成本低廉、接入方式多样的智能家居网关。
1 技术架构智能家居网关的核心功能是路由与控制，需要通过WiFi ，蓝牙，RJ 45，RS 485等接入方式与终端产品进行数据交互，实现网络配置、路由管理、数据转发、远程控制等功能[2]。
本文设计以小型智能家居应用系统为应用对象，以低成本、快速开发、多方式接入为主要需求点。
根据功能需求，规划设计的技术架构如图1所示。
图1 网关技术架构网关硬件以STM32F103CBT6处理器为核心，外扩W5500以太网模块、ESP8266 WiFi 模块、HC-05蓝牙模块等，以便接入具有多种通信方式的智能家居终端产品，并在网关完成协议转换与数据转发。
其中，以太网模块选用W5500以太网控制器实现相应功能。
W5500是WIZnet 公司开发的一款以太网控制器，它采用全硬件TCP/IP 协议栈架构，集成了10/100 M 以太网数据链路层（MAC ）及物理层（PHY ），支持TCP ，UDP ，ICMP ，ARP ，IPv4，IGMP 及PPPoE 协议，能提供8个独立的硬件Socket 通信客户端，使得用户使用单芯片就能够在应用中实现以太网连接，缩短了开发周期，减少了成本[3]。
（1）网关软件基于轻量级嵌入式操作系统μC/OS-III 实现。
（2）底层包含W5500以太网驱动、HC-05蓝牙驱动、ESP8266 WiFi 驱动，以及其他I/O 外设驱动。
W5500问题集锦(一)发布时间：2013-11-27 阅读次数：1445 字体大小: 【小】【中】【大】在”WIZnet杯”以太网技术竞赛中，有很多参赛者在使用中对W5500有各种各样的疑问，对于这款WIZnet新推出的以太网芯片，使用中大家是不是也一样存在以下问题呢？来看一看：1.W5500不支持自动极性变换，有点失望……答：其实，只要对方支持极性变换就可以实现，现在的设备不支持极性变换的很少的。
你要是碰到个别老设备连不上，再换交叉线也不迟。
基本上2000年以后的设备都没问题的啦~原帖来自：9MCU2.W5500+STM32F0无法通信问题描述1：我现在做毕设，老师推荐买了W5500这款芯片，与STM32F0进行通信。
但是根据收集到的资料，修改的例程找不到问题所在。
对于网络这部分，本人小白一个，附上程序，希望大家指导一下！谢谢!答1：先附上W5500的例程问题描述2：如果ping 不通，TCP连接不能建立是代码的问题吗？loopback的程序步骤是怎样的答2：W5500 若想Ping通的话需要保证以下2点：1）物理信道通信正常：初步判定Link 灯及状态灯指示正常。
2）配置了W5500的IP，网关，子网掩码，MAC地址这些特殊寄存器由于W5500内部硬件逻辑电路实现了ARP协议。
所以，一旦收到ping包请求的话，会自动回复。
以上的设置不过是为了保证基本信道及通讯能够建立的而已。
反向而言，如果Ping不通，也可以先从这两方面着手。
原帖来自：9MCU3.W5500没指明接收缓冲数据格式，和W5100一样？问题描述：习惯码字和调试分离，虽然待会调试就知道了，也不妨提出来沟通下。
答：注意SPI帧的不同。
W5100：W5500：原帖来自：9MCU4.关于w5500程序的几个问题问题描述：有几个关于w5500程序的问题想请教大家：void Reset_W5500(void){WIZ_RESET_0; //低电平Delay_us(50); //这个的时间如果设为500us，貌似指示灯就全暗了？？WIZ_RESET_1;Delay_ms(200);}while(( (getPHYCFGR()) & PHYCFGR_LNK_ON) == PHYCFGR_LNK_OFF); //PHYCFGR_LNK_OFF是0×00，PHYCFGR_LNK_ON是0×01。
W5500以太网芯片及模块使用
一、模块介绍
是以太网转spi接口的，模块上有3个led和一个复位按钮，灯的含义是：
LINKLED
网络连接指示灯（Link LED）
显示当前连接状态：
低电平：连接建立；
高电平：未连接；
DUPLED
全/半双工指示灯（Duplex LED）
显示当前连接的双工状态：
低电平：全双工状态；
高电平：半双工状态；
ACTLED
活动状态指示灯（Active LED）
显示数据收/发活动时，物理介质子层的载波侦听活动情
况：
低电平：有物理介质子层的载波侦听信号；
高电平：无物理介质子层的载波侦听信号；
但貌似配置成全双工100M的速度也没什么增加，哪里出问题了呢？我现在使用18M的spi，使用wiz官方loopback软件测试速度为5Mb/s左右，好慢啊(/ □ \)
二、模块驱动
注意：在官网上有人共享了github的库函数驱动，不过是C99标准的，这一段Keil的c编译器支持好像有问题，而且对于是库函数很
致命，使用寄存器则无所谓
比如：ctlsocket和ctlwizchip函数的参数会因C99和C89的强转void类型定义不同，使其失效。
eg：0x0000不会错，0x0010可能会篡改成0x4e3c。
实用标准文案AP模式AP的SSID ： AT+WAP=11BG,LAUVAN(SSID),CHIAP的KEY: : AT+WAKEY=WPA2PSK,AES,22222222AP模式： AT+WMODE=APAP 作服务器时的端口号：AT+NETP=TCP,SERVER,6000,192.168.1.56AP 的IP及网关：AT+LANN=192.168.1.1,255.255.255.0透传模式：AT+ENTM串口模式：/********************************************************************************** *******************名称: 变量定义*********************************************************************************** ******************/volatile uint8 UART3_RxBuf[UART3_RXBUF_SIZE];volatile uint8 UART3_TxBuf[UART3_TXBUF_SIZE];volatile uint8 UART3RxFlag; //接收标志volatile uint16 UART3_RxHead; //接收缓冲区读指针volatile uint16 UART3_RxEnd; //接收缓冲区指针volatile uint8 UART3_RxFullFlag; //接收缓冲区满标志volatile uint8 UART3_RxEmptyFlag; //接收缓冲区空标志volatile uint8 UART3TxFlag; //发送标志volatile uint16 UART3_TxHead;volatile uint16 UART3_TxEnd;volatile uint8 UART3_TxEmptyFlag; //发送缓冲区空标志volatile uint8 UART3OverTime; //超时时间volatile uint8 UART3OverFlag; //超时标志volatile uint8 UART3RxCompTime; //串口接收完成时间volatile uint8 UART3RxCompJudg; //串口接收完成判断volatile uint8 UART3RxCompFlag; //串口接收完成标志volatile uint16 Uart3OverTime;//WIFI相关参数volatile uint8 WifiStatus=0;volatile uint8 IsWifiBusy;volatile uint32 Channel_Timer_Limit;//限时器精彩文档．实用标准文案//volatile uint16 Dog_IsWifiBusy = DOG_ISGPRSBUSY;volatile uint16 Dog_IsWifiBusy = 0;volatile uint8 WifiSendBuf[512];volatile uint8 WifiRecBuf[512];volatile uint8 SetWifiParmFlag=0;volatile uint8 SetWifiUartParmFlag=0;volatile uint8 Send2BTime=0;volatile uint8 WifiOnLinkFlag=0;volatile uint8 WifiSendStartTime=0;volatile uint8 WifiHeartbeatno=0; //Wifi发送心跳次数volatile uint8 WifiSendEnterNetFlag=0; //Wifi发送登录帧标志ivolatile uint8 WifiEtherNetFlag=0; ///********************************************************************************** ******************* Function name: STM_EVAL_USART3_Init** Descriptions: 串口3中断服务函数** input parameters: 无** Output parameters:: 无** Returned value: 无*********************************************************************************** *****************/void STM_EVAL_USART3_Init(void){NVIC_InitTypeDef NVIC_InitStructure;/* Enable and set USART3 Interrupt to the 0 priority */NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1); //嵌套优先级分组为1NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_InitStructure);}/********************************************************************************** *********************** 初始化客户端WifiPortIOSet************************************************************************************* ******************/void WifiIOInit(void){精彩文档．实用标准文案GPIO_InitTypeDef GPIO_InitStructure;//RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB , ENABLE);RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;GPIO_InitStructure.GPIO_Pin = Reload; //定义Reload输出脚20140731GPIO_Init(GPIOB, &GPIO_InitStructure);GPIO_SetBits(GPIOB, Reload);RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;GPIO_InitStructure.GPIO_Pin = ResetTn; //定义ResetTn输出脚20140731GPIO_Init(GPIOB, &GPIO_InitStructure);GPIO_SetBits(GPIOB, ResetTn);RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA, ENABLE);GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;GPIO_InitStructure.GPIO_Pin = PWR_SW; //定义PWR_SW输出脚20140731GPIO_Init(GPIOA, &GPIO_InitStructure);GPIO_SetBits(GPIOA, PWR_SW);}/********************************************************************************** ******************* 名称： USART3_Wifi()* 功能：初始化串口3* 入口参数：* 出口参数：*********************************************************************************** *******************/void USART3_Wifi(void){GPIO_InitTypeDef GPIO_InitStructure;USART_InitTypeDef USART_InitStructure;/* config USART2 clock *///RCC_APB2PeriphClockCmd(RCC_APB1Periph_USART3 | RCC_APB2Periph_GPIOB,精彩文档．实用标准文案ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3, ENABLE);/* USART3 GPIO config *//* Configure USART3 Tx (PB.10) as alternate function push-pull */GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);/* Configure USART3 Rx (PB.11) as input floating */GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;GPIO_Init(GPIOB, &GPIO_InitStructure);/* USART3 mode config */USART_ART_BaudRate = 115200;USART_ART_WordLength = USART_WordLength_8b;USART_ART_StopBits = USART_StopBits_1;USART_ART_Parity = USART_Parity_No ;USART_ART_HardwareFlowControl =USART_HardwareFlowControl_None;USART_ART_Mode = USART_Mode_Rx | USART_Mode_Tx;USART_Init(USART3, &USART_InitStructure);/*使能串口3的发送和接收中断*/USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);USART_Cmd(USART3, ENABLE);STM_EVAL_USART3_Init(); //中断初始化WifiIOInit(); //WIFI控制脚的初始化20140731}/********************************************************************************** ************************* Function name: USART3_IRQHandler** Descriptions: 串口3中断服务函数** input parameters: 无** Output parameters:: 无** Returned value: 无*********************************************************************************** **********************/void USART3_IRQHandler(void){if(USART_GetITStatus(USART3,USART_IT_RXNE) != RESET){精彩文档．实用标准文案UART3RxCompJudg = VALID_FLAG;UART3RxCompTime = 0;Uart3OverTime = 0;if( UART3_RxFullFlag == 0){UART3_RxBuf[UART3_RxEnd++] = USART_ReceiveData(USART3); /* 保存接收到的数据 */if(UART3_RxEnd >= UART3_RXBUF_SIZE)UART3_RxEnd = 0;if(UART3_RxEnd == UART3_RxHead)UART3_RxFullFlag = 1;UART3_RxEmptyFlag = 0;}}//USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);}/********************************************************************************** ************************* Function name: HandleRFSendData** Descriptions: 发送多个字节数据** input parameters: Buffer:发送数据存储位置** NByte:发送数据个数** Output parameters:: 无** Returned value: 无*********************************************************************************** **********************/void HandleWifiSendData(unsigned char *buffer,int bufferlen){while(bufferlen>=0){USART_SendData(USART3, *buffer++);//ResetWdog();while (USART_GetFlagStatus(USART3, USART_FLAG_TC) == RESET);bufferlen--;}//USART_Cmd(USART3, ENABLE);}/********************************************************************************** *********** 名称： HandleRFUartTimer()* 功能：处理读UART1时间* 入口参数：精彩文档．实用标准文案* 出口参数：*********************************************************************************** **********/void HandleWifiUartTimer(void){if(UART3RxCompJudg == VALID_FLAG) //接收是否完成判断{if(++UART3RxCompTime >= UART3_COMP_TIME) //判断接收中断之间超时{UART3RxCompTime = 0;UART3RxCompJudg = 0;UART3RxCompFlag = VALID_FLAG;}//NoReDataTime =0;}elseUart3OverTime++;}/********************************************************************************** ************** 名称： Uart3ReadBytes()* 功能：读取串口2字符串* 入口参数：*pBuf:读取数据存储区* 出口参数：*********************************************************************************** **************/uint16 Uart3ReadBytes(uint8 *pBuf){uint16 nEnd = 0;uint16 Size = 0;if(UART3_RxEmptyFlag == 0) //串口0接收数据缓冲区不为空{nEnd = UART3_RxEnd; //中断可能改变此值UART3_RxFullFlag = 0;if(UART3_RxHead < nEnd) //end > head{Size = nEnd - UART3_RxHead;memcpy(pBuf,(uint8 *)&UART3_RxBuf[0] + UART3_RxHead, Size);UART3_RxHead = nEnd;}精彩文档．实用标准文案else //head > end{Size = UART3_RXBUF_SIZE + nEnd - UART3_RxHead;memcpy(pBuf,(uint8 *)&UART3_RxBuf[0] + UART3_RxHead,UART3_RXBUF_SIZE- UART3_RxHead);if(nEnd > 0)memcpy(pBuf + UART3_RXBUF_SIZE - UART3_RxHead,(uint8*)&UART3_RxBuf[0],nEnd);UART3_RxHead = nEnd;}if(UART3_RxHead == UART3_RxEnd)UART3_RxEmptyFlag = 1; //接收数据缓冲区空}elseSize = 0;memset((uint8*)&UART3_RxBuf[0],0x00,512);return Size;}/********************************************************************************** *************** 名称：GetWifiMode485Data()* 功能：读出接收的数据，取出完整的一帧，放到接收BUF，* 入口参数：无* 出口参数：返回长度和数据BUF。
实用标准文案AP模式AP的SSID ： AT+WAP=11BG,LAUVAN(SSID),CHIAP的KEY: : AT+WAKEY=WPA2PSK,AES,22222222AP模式： AT+WMODE=APAP 作服务器时的端口号：AT+NETP=TCP,SERVER,6000,192.168.1.56AP 的IP及网关：AT+LANN=192.168.1.1,255.255.255.0透传模式：AT+ENTM串口模式：/********************************************************************************** *******************名称: 变量定义*********************************************************************************** ******************/volatile uint8 UART3_RxBuf[UART3_RXBUF_SIZE];volatile uint8 UART3_TxBuf[UART3_TXBUF_SIZE];volatile uint8 UART3RxFlag; //接收标志volatile uint16 UART3_RxHead; //接收缓冲区读指针volatile uint16 UART3_RxEnd; //接收缓冲区指针volatile uint8 UART3_RxFullFlag; //接收缓冲区满标志volatile uint8 UART3_RxEmptyFlag; //接收缓冲区空标志volatile uint8 UART3TxFlag; //发送标志volatile uint16 UART3_TxHead;volatile uint16 UART3_TxEnd;volatile uint8 UART3_TxEmptyFlag; //发送缓冲区空标志volatile uint8 UART3OverTime; //超时时间volatile uint8 UART3OverFlag; //超时标志volatile uint8 UART3RxCompTime; //串口接收完成时间volatile uint8 UART3RxCompJudg; //串口接收完成判断volatile uint8 UART3RxCompFlag; //串口接收完成标志volatile uint16 Uart3OverTime;//WIFI相关参数volatile uint8 WifiStatus=0;volatile uint8 IsWifiBusy;volatile uint32 Channel_Timer_Limit;//限时器精彩文档．实用标准文案//volatile uint16 Dog_IsWifiBusy = DOG_ISGPRSBUSY;volatile uint16 Dog_IsWifiBusy = 0;volatile uint8 WifiSendBuf[512];volatile uint8 WifiRecBuf[512];volatile uint8 SetWifiParmFlag=0;volatile uint8 SetWifiUartParmFlag=0;volatile uint8 Send2BTime=0;volatile uint8 WifiOnLinkFlag=0;volatile uint8 WifiSendStartTime=0;volatile uint8 WifiHeartbeatno=0; //Wifi发送心跳次数volatile uint8 WifiSendEnterNetFlag=0; //Wifi发送登录帧标志ivolatile uint8 WifiEtherNetFlag=0; ///********************************************************************************** ******************* Function name: STM_EVAL_USART3_Init** Descriptions: 串口3中断服务函数** input parameters: 无** Output parameters:: 无** Returned value: 无*********************************************************************************** *****************/void STM_EVAL_USART3_Init(void){NVIC_InitTypeDef NVIC_InitStructure;/* Enable and set USART3 Interrupt to the 0 priority */NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1); //嵌套优先级分组为1NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_InitStructure);}/********************************************************************************** *********************** 初始化客户端WifiPortIOSet************************************************************************************* ******************/void WifiIOInit(void){精彩文档．实用标准文案GPIO_InitTypeDef GPIO_InitStructure;//RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB , ENABLE);RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;GPIO_InitStructure.GPIO_Pin = Reload; //定义Reload输出脚20140731GPIO_Init(GPIOB, &GPIO_InitStructure);GPIO_SetBits(GPIOB, Reload);RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;GPIO_InitStructure.GPIO_Pin = ResetTn; //定义ResetTn输出脚20140731GPIO_Init(GPIOB, &GPIO_InitStructure);GPIO_SetBits(GPIOB, ResetTn);RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA, ENABLE);GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;GPIO_InitStructure.GPIO_Pin = PWR_SW; //定义PWR_SW输出脚20140731GPIO_Init(GPIOA, &GPIO_InitStructure);GPIO_SetBits(GPIOA, PWR_SW);}/********************************************************************************** ******************* 名称： USART3_Wifi()* 功能：初始化串口3* 入口参数：* 出口参数：*********************************************************************************** *******************/void USART3_Wifi(void){GPIO_InitTypeDef GPIO_InitStructure;USART_InitTypeDef USART_InitStructure;/* config USART2 clock *///RCC_APB2PeriphClockCmd(RCC_APB1Periph_USART3 | RCC_APB2Periph_GPIOB,精彩文档．实用标准文案ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3, ENABLE);/* USART3 GPIO config *//* Configure USART3 Tx (PB.10) as alternate function push-pull */GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);/* Configure USART3 Rx (PB.11) as input floating */GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;GPIO_Init(GPIOB, &GPIO_InitStructure);/* USART3 mode config */USART_ART_BaudRate = 115200;USART_ART_WordLength = USART_WordLength_8b;USART_ART_StopBits = USART_StopBits_1;USART_ART_Parity = USART_Parity_No ;USART_ART_HardwareFlowControl =USART_HardwareFlowControl_None;USART_ART_Mode = USART_Mode_Rx | USART_Mode_Tx;USART_Init(USART3, &USART_InitStructure);/*使能串口3的发送和接收中断*/USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);USART_Cmd(USART3, ENABLE);STM_EVAL_USART3_Init(); //中断初始化WifiIOInit(); //WIFI控制脚的初始化20140731}/********************************************************************************** ************************* Function name: USART3_IRQHandler** Descriptions: 串口3中断服务函数** input parameters: 无** Output parameters:: 无** Returned value: 无*********************************************************************************** **********************/void USART3_IRQHandler(void){if(USART_GetITStatus(USART3,USART_IT_RXNE) != RESET){精彩文档．实用标准文案UART3RxCompJudg = VALID_FLAG;UART3RxCompTime = 0;Uart3OverTime = 0;if( UART3_RxFullFlag == 0){UART3_RxBuf[UART3_RxEnd++] = USART_ReceiveData(USART3); /* 保存接收到的数据 */if(UART3_RxEnd >= UART3_RXBUF_SIZE)UART3_RxEnd = 0;if(UART3_RxEnd == UART3_RxHead)UART3_RxFullFlag = 1;UART3_RxEmptyFlag = 0;}}//USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);}/********************************************************************************** ************************* Function name: HandleRFSendData** Descriptions: 发送多个字节数据** input parameters: Buffer:发送数据存储位置** NByte:发送数据个数** Output parameters:: 无** Returned value: 无*********************************************************************************** **********************/void HandleWifiSendData(unsigned char *buffer,int bufferlen){while(bufferlen>=0){USART_SendData(USART3, *buffer++);//ResetWdog();while (USART_GetFlagStatus(USART3, USART_FLAG_TC) == RESET);bufferlen--;}//USART_Cmd(USART3, ENABLE);}/********************************************************************************** *********** 名称： HandleRFUartTimer()* 功能：处理读UART1时间* 入口参数：精彩文档．实用标准文案* 出口参数：*********************************************************************************** **********/void HandleWifiUartTimer(void){if(UART3RxCompJudg == VALID_FLAG) //接收是否完成判断{if(++UART3RxCompTime >= UART3_COMP_TIME) //判断接收中断之间超时{UART3RxCompTime = 0;UART3RxCompJudg = 0;UART3RxCompFlag = VALID_FLAG;}//NoReDataTime =0;}elseUart3OverTime++;}/********************************************************************************** ************** 名称： Uart3ReadBytes()* 功能：读取串口2字符串* 入口参数：*pBuf:读取数据存储区* 出口参数：*********************************************************************************** **************/uint16 Uart3ReadBytes(uint8 *pBuf){uint16 nEnd = 0;uint16 Size = 0;if(UART3_RxEmptyFlag == 0) //串口0接收数据缓冲区不为空{nEnd = UART3_RxEnd; //中断可能改变此值UART3_RxFullFlag = 0;if(UART3_RxHead < nEnd) //end > head{Size = nEnd - UART3_RxHead;memcpy(pBuf,(uint8 *)&UART3_RxBuf[0] + UART3_RxHead, Size);UART3_RxHead = nEnd;}精彩文档．实用标准文案else //head > end{Size = UART3_RXBUF_SIZE + nEnd - UART3_RxHead;memcpy(pBuf,(uint8 *)&UART3_RxBuf[0] + UART3_RxHead,UART3_RXBUF_SIZE- UART3_RxHead);if(nEnd > 0)memcpy(pBuf + UART3_RXBUF_SIZE - UART3_RxHead,(uint8*)&UART3_RxBuf[0],nEnd);UART3_RxHead = nEnd;}if(UART3_RxHead == UART3_RxEnd)UART3_RxEmptyFlag = 1; //接收数据缓冲区空}elseSize = 0;memset((uint8*)&UART3_RxBuf[0],0x00,512);return Size;}/********************************************************************************** *************** 名称：GetWifiMode485Data()* 功能：读出接收的数据，取出完整的一帧，放到接收BUF，* 入口参数：无* 出口参数：返回长度和数据BUF。
基于STM32与W5500的嵌入式以太网系统摘要随着计算机通信技术和网络技术的发展,在嵌入式系统中集成以太网口,来实现与其它计算机设备之间的高速数据传输就显得更加的重要了。
越来越多的计算机系统都迫切的需要和其它计算机系统进行联网，以达到共享数据,统一管理的目的。
因此除了通常的使用PC机的内部网卡接入以太网外，许多的嵌入式系统也需要直接联入以太网，与其它联网的设备实现数据共享的目的。
采用STM32微控制器和W5500芯片搭建的网络系统,结构简单、易于实现。
本文首先介绍了目前以太网技术的日前基本情况以及以太网技术在嵌入式系统中的应用现状。
再者提供了以太网的应用模型，介绍了各个层次的网络协议。
然后结合以太网接口芯片W5500的主要特点、芯片引脚定义、内部寄存器使用说明,提出了这种芯片与嵌入式处理器的硬件接口设计和底层收发程序的编程思路。
接着针对嵌入式系统所需要完成的以太网通信的基本要求,从软件设计的角度介绍了一些必须实现的基本网络协议如TCP、UDP等协议的祯格式和主要特点。
该嵌入式以太网系统是基于STM32芯片与W5500高速以太网控制芯片的，它充分发挥了STM32 芯片的Cortex-M3 内核低成本低功耗的特性，同时该设计直接使用W5500固化的TCP/IP协议站，对系统性能有了很大提升。
关键词：以太网；以太网接口；W5500芯片ABSTRACTWith the development of computer communication technology and network technology, at the mouth of the embedded system in integrated Ethernet to achieve high-speed data transmission and other computer equipment becomes more important. More and more computer systems are urgently needed and other computer systems networking, in order to achieve data sharing and unified management. So in addition tothe usual use of PC's internal network card access Ethernet, many embedded systems also need to directly connected to the Ethernet, and other network equipment to achieve the purpose of data sharing. The structure of the network system is simple and easy to implement with the STM32 microcontroller and W5500 chip..First of all, this paper introduces the current application situation of Ethernet technology recently basic situation and Ethernet technology in embedded system. Moreover, the application of Ethernet is provided, and the network protocols are introduced.. And then combined with the main characteristic of Ethernet interface chip w5500, chip pin definition, internal register instructions for use, and put forward the idea of programming of the chip with embedded processor interface hardware design and the driver to send and receive procedures. Then for embedded systems need the basic requirement of the Ethernet communication, from the point of view of software design introduces some must achieve the basic network protocols such as TCP, UDP protocol frames format and the main characteristics.The embedded Ethernet system is based on the STM32 chip and w5500 high-speed Ethernet control chip. It makes full use of the STM32 chip Cortex-M3 low-cost low-power characteristics, at the same time the design used directly w5500 curing of the TCP / IP protocol station, the system performance has been greatly improved.Keywords: Ethernet; Ethernet interface; W5500 chip第1章绪论1.1 以太网概述以太网(Ethernet)指的是由Xerox公司创建并由Xerox、Intel和DEC公司联合开发的基带局域网规范，是当今现有局域网采用的最通用的通信协议标准。

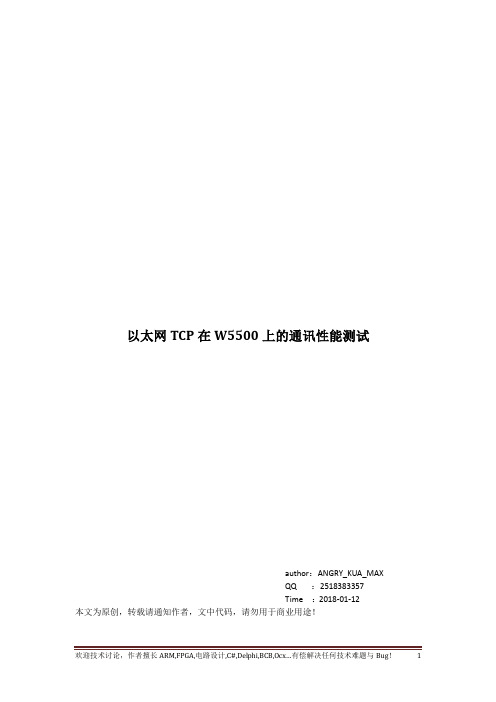

以太网TCP在W5500上的通讯性能测试author：ANGRY_KUA_MAXQQ ：2518383357Time ：2018-01-12本文为原创，转载请通知作者，文中代码，请勿用于商业用途！1.概述当前以太网在嵌入式系统中使用范围越来越广，而一个性能稳定，高效率的以太网传输方式能大幅度降低产品开发周期与售后成本。
