常用混凝土受压应力—应变曲线的比较及应用

混凝土受压应力－应变全曲线方程混凝土受压应力－应变全曲线方程混凝土的应力－应变关系是钢筋混凝土构件强度计算、超静定结构内力分析、结构延性计算和钢筋混凝土有限元分析的基础，几十年来，人们作了广泛的努力，研究混凝土受压应力－应变关系的非线性性质，探讨应力与应变之间合理的数学表达式，1942年，Whitney 通过混凝土圆柱体轴压试验，提出了混凝土受压完整的应力应变全曲线数学表达式，得出了混凝土脆性破坏主要是由于试验机刚度不足造成的重要结论，这一结论于1948年由Ramaley 和Mchenry 的试验研究再次证实，1962年，Barnard 在专门设计的具有较好刚性且能控制应变速度的试验机上，试验了一批棱柱体试件以及试件两靖被放大的圆柱体试件，试验再次证明，混凝土的突然破坏并非混凝土固有特性，而是试验条件的结果，即混凝土的脆性破坏可用刚性试验机予以防止，后来由很多学者（如M.Sagin ，P.T.Wang ，过镇海等）所进行的试验，都证明混凝土受压应力－应变曲线确实有下降段存在，那么混凝土受压应力与应变间的数学关系在下降段也必然存在，研究这一数学关系的工作一刻也没有停止。

钢筋混凝土结构是目前使用最为广泛的一种结构形式。

但是，对钢筋混凝土的力学性能还不能说已经有了全面的掌握。

近年来，随着有限元数值方法的发展和计算机技术的进步，人们已经可以利用钢筋混凝土有限元分析方法对混凝土结构作比较精确的分析了。

由于混凝土材料性质的复杂性，对混凝土结构进行有限元分析还存在不少困难，其中符合实际的混凝土应力应变全曲线的确定就是一个重要的方面。

1、混凝土单轴受压全曲线的几何特点经过对混凝土单轴受压变形的大量试验大家一致公认混凝土单轴受压变过程的应力应变全曲线的形状有一定的特征。

典型的曲线如图1所示，图中采用无量纲坐标。

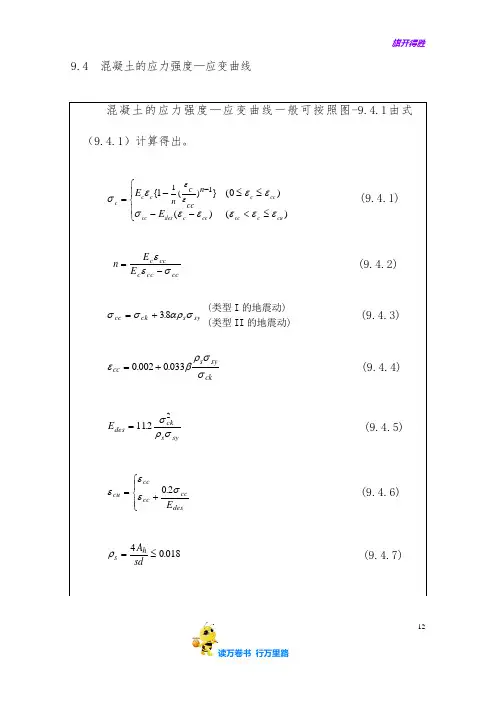

sc c E E N f y x 0,,===σεε 式中，c f 为混凝土抗压强度；c ε为与c f 对应的峰值应变；0E 为混凝土的初始弹性模量；s E 为峰值应力处的割线模量。

混凝土拉拔应力应变曲线
