人教版高中物理第十一章电路及其应用精选试卷测试卷（含答案解析）一、第十一章电路及其应用选择题易错题培优（难）1．如图所示，三个定值电阻R1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I．现将电源、电流表的位置互调，则电流表的示数（）A．可能增大B．可能减小C．一定不变D．由于R1、R2、R3大小关系不知，故无法判定【答案】C【解析】两种情况下的电路连接如图所示：设电源电压为U=6V，R1=3Ω，R2=2Ω，R3=6Ω，在甲图中2323= 1.5R RRR R⋅=Ω+甲并，112==1U RU R甲并甲并，1=6V2V33UU=⨯=甲并，电流表的示数为32V1=A63UIR==Ω甲并甲，在乙图中1212= 1.2R RRR R⋅=Ω+乙并，335==1U RU R乙并乙并，1=6V1V66UU=⨯=乙并，电流表的示数为11V1=A33UIR乙并乙==Ω，故两次示数相同，则选C．【点睛】在A、B之间接一个电源，假设A端为正极，在C、D之间接一个电流表时，通过电流表的电流通路是：A----R1----电流表----R3----B 电路中的电阻是R1+R3；将电源、电流表的地位互调，假设D端为正极，通过电流表的电流通路是：D----R1----电流表----R3----C 电路中的电阻是R1+R3．电路的电源不变，电阻不变，故电流一定不变．2．小灯泡的电流I随所加电压U变化如图所示，P为图线上一点，PN为图线的切线，PQ 为U轴的垂线，PM为I轴的垂线。
下列说法错误的是（）A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R＝12UIC．在电路中灯泡L两端的电压为U1时，跟灯泡串联的电阻R两端的电压为I1RD．对应P点，小灯泡的功率为图中矩形PQOM所围的面积【答案】C【解析】【详解】A．I-U图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A正确；B．由图象知P点对应的电压为U1，电流为I2，因此小灯泡的电阻为：R＝12UI选项B正确；C．在电路中灯泡L两端的电压为U1时，跟灯泡串联的电阻R两端的电压为I2R，选项C错误；D．I-U图象中矩形PQOM所围的面积UI表示对应P点小灯泡的实际功率，选项D正确。
人教版高中物理第十一章电路及其应用精选试卷综合测试（Word版含答案）一、第十一章电路及其应用选择题易错题培优（难）1．小灯泡的电流I随所加电压U变化如图所示，P为图线上一点，PN为图线的切线，PQ 为U轴的垂线，PM为I轴的垂线。
下列说法错误的是（）A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R＝12UIC．在电路中灯泡L两端的电压为U1时，跟灯泡串联的电阻R两端的电压为I1RD．对应P点，小灯泡的功率为图中矩形PQOM所围的面积【答案】C【解析】【详解】A．I-U图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A正确；B．由图象知P点对应的电压为U1，电流为I2，因此小灯泡的电阻为：R＝12UI选项B正确；C．在电路中灯泡L两端的电压为U1时，跟灯泡串联的电阻R两端的电压为I2R，选项C错误；D．I-U图象中矩形PQOM所围的面积UI表示对应P点小灯泡的实际功率，选项D正确。
本题选错误的，故选C。
2．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。
这一现象可解释为：当线圈转速变化时，由于惯性，自由电子与线圈有相对运动。
取金属线圈为参照物，正离子晶格相对静止，由于惯性影响，可等效为自由电子受到一个沿线圈切线方向的“力”F1，但正离子晶格对自由电子的作用力F2 不允许自由电子无限制地增大速度，F1和F2 会达到平衡，其效果是自由电子相对金属线圈有定向运动。
已知F1与线圈角速度的变化率α成正比，F2 与自由电子相对正离子晶格的速度成正比。
下列说法正确的是（）A．若线圈加速转动，α 越大，电流越大，且方向与线圈转动方向相同B．若线圈加速转动，α越大，电流越小，且方向与线圈转动方向相反C．若线圈减速转动，α越大，电流越大，且方向与线圈转动方向相同D．若线圈减速转动，α越大，电流越小，且方向与线圈转动方向相反【答案】A【解析】【分析】考查电流的形成。

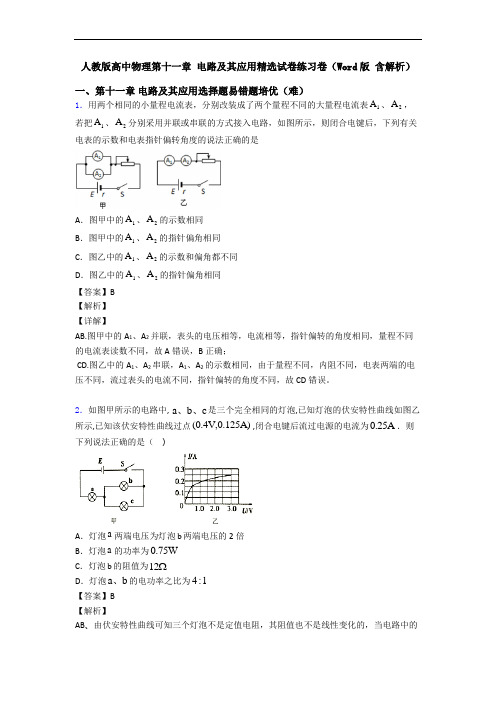

人教版高中物理第十一章 电路及其应用精选试卷练习卷（Word 版 含解析）一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同 【答案】B 【解析】 【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。
2．如图甲所示的电路中, a b c 、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A ．则下列说法正确的是（ ）A ．灯泡a 两端电压为灯泡b 两端电压的2倍B ．灯泡a 的功率为0.75WC ．灯泡b 的阻值为12D ．灯泡a b 、的电功率之比为4:1 【答案】B 【解析】AB 、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A 时，通过灯泡b 、c 的电流均为0.125 A ，由图像可知，灯泡a 两端的电压为3.0 V ，灯泡b 两端的电压是0.4 V ，灯泡a 的功率为30.250.75P UI W ==⨯=故A 错；B 对C 、灯泡b 的阻值为0.4 3.20.125U R I ===Ω ,故C 错； D 、灯泡a 的功率为30.250.75a P UI W ==⨯= ，灯泡b 的功率为0.40.1250.05b P U I W ==⨯='' ，所以灯泡a 、b 的电功率之比为15:1，故D 错；故选B3．如图所示，三个定值电阻R 1、R 2、R 3的电阻值均不相等，在A 、B 之间接一个电源，在C 、D 之间接一个电流表，电流表的示数为I ．现将电源、电流表的位置互调，则电流表的示数（ ）A ．可能增大B ．可能减小C ．一定不变D ．由于R 1、R 2、R 3大小关系不知，故无法判定【答案】C 【解析】两种情况下的电路连接如图所示：设电源电压为U =6V ，R 1=3Ω，R 2=2Ω，R 3=6Ω，在甲图中 2323=1.5R R R R R ⋅=Ω+甲并，112==1U R U R 甲并甲并，1=6V 2V 33U U =⨯=甲并，电流表的示数为32V 1=A 63U I R ==Ω甲并甲，在乙图中 1212=1.2R R R R R ⋅=Ω+乙并，335==1U R U R 乙并乙并，1=6V 1V 66U U =⨯=乙并，电流表的示数为11V 1=A 33U I R 乙并乙==Ω，故两次示数相同，则选C ． 【点睛】在A 、B 之间接一个电源，假设A 端为正极，在C 、D 之间接一个电流表时，通过电流表的电流通路是：A----R 1----电流表----R 3----B 电路中的电阻是 R 1+R 3；将电源、电流表的地位互调，假设D 端为正极，通过电流表的电流通路是：D----R 1----电流表----R 3----C 电路中的电阻是R 1+R 3．电路的电源不变，电阻不变，故电流一定不变．4．有一条横截面积为S 的铜导线，通过的电流为I ．已知铜的密度为ρ，摩尔质量为M ，阿伏伽德罗常数为N A ，电子的电量为e ．若认为导线中每个铜原子贡献一个自由电子，则铜导线中自由电子定向移动的速率可表示为（ ） A ．A IMSN ρεB ．A I MSN ρεC ．A IMSN ρεD ．A IM SN ρε【答案】A 【解析】 【分析】 【详解】设铜导线中自由电子定向移动的速率为v ，导线中自由电子从一端定向移到另一端所用时间为，则导线的长度为:l vt =体积为V Sl Svt ==质量为m vtS ρ=这段导线中自由电子的数目为A A m vtS n N N M Mρ== 在t 时间内这些电子都能通过下一截面，则电流:q neI t t== 代入解得，A vSN eI Mρ=解得电子定向移动的速率：A Mv SN eρ=故A 正确，BCD 错误．5．小灯泡的电流I 随所加电压U 变化如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。
人教版高中物理第十一章 电路及其应用精选试卷测试卷附答案一、第十一章 电路及其应用选择题易错题培优（难）1．四盏灯泡接成如图所示的电路，a 、c 灯泡的规格为“220V 40W”，b 、d 灯泡的规格为“220V 100W”，各个灯泡的实际功率都 没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>>【答案】C【解析】【分析】【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R =可得a d P P >，因为通过b 、c 的电流之和等于d 的电流，所以通过d 的电流大于b 的电流，b 、c 并联，电压相同，由于b 的电阻小于c 的电阻，所以b 的电流大小于c 的电流，故根据公式2P I R =可得d b P P >，b c P P >，综合可得a d b c P P P P >>>，C 正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．2．离子推进器是新一代航天动力装置，可用于卫星姿态控制和轨道修正。
推进剂从图中P 处注入，在A 处电离出正离子，已知B 、C 之间加有恒定电压U ，正离子进入B 时的速度忽略不计，经加速形成电流为I 的离子束后喷出推进器，单位时间内喷出的离子质量为J 。
为研究问题方便，假定离子推进器在太空中飞行时不受其他外力，忽略推进器运动速度。
则推进器获得的推力大小为（ ）A B ．22U JIC ．2U JID 【答案】A【解析】【分析】【详解】在A 处电离出正离子，经B 、C 间电压加速后，由动能定理可知212qU mv =解得v = 以t 秒内喷射的离子为研究对象，应用动量定理有Ft nmv =又因为=nq I t =nm J t解得F =A 正确，BCD 错误。

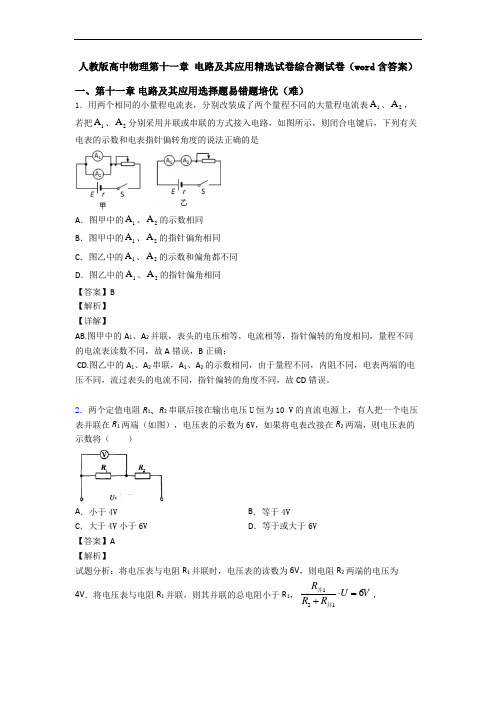

人教版高中物理第十一章 电路及其应用精选试卷综合测试卷（word 含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同【答案】B【解析】【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。
2．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A【解析】 试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，1216R U V R R ⋅=+并并，2214R U V R R ⋅=+并；若将电压表与电阻R 2并联，则其并联的总电阻小于R 2，根据串联电阻的电压分配可知，2222121214R R R U U U V R R R R R R =+++并并并＜＜，所以电压表的读数将小于4V ，故A 正确，BCD 错误；故选A.考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.3．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。
高中物理第十一章 电路及其应用第十一章 电路及其应用精选试卷检测题（WORD 版含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同【答案】B【解析】【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。
2．如图甲所示的电路中, a b c 、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A ．则下列说法正确的是（ ）A ．灯泡a 两端电压为灯泡b 两端电压的2倍B ．灯泡a 的功率为0.75WC ．灯泡b 的阻值为12D ．灯泡a b 、的电功率之比为4:1【答案】B【解析】AB 、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A 时，通过灯泡b 、c 的电流均为0.125 A ，由图像可知，灯泡a 两端的电压为3.0 V ，灯泡b 两端的电压是0.4 V ，灯泡a 的功率为30.250.75P UI W ==⨯=故A 错；B 对C 、灯泡b 的阻值为0.4 3.20.125U R I ===Ω ,故C 错； D 、灯泡a 的功率为30.250.75a P UI W ==⨯= ，灯泡b 的功率为0.40.1250.05b P U I W ==⨯='' ，所以灯泡a 、b 的电功率之比为15:1，故D 错； 故选B3．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2RC ．4RD ．4R【答案】D【解析】【详解】 将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。
人教版高中物理第十一章电路及其应用精选试卷测试卷（解析版）一、第十一章电路及其应用选择题易错题培优（难）1．一个T形电路如图所示，电路中的电阻130R=Ω，2320R R==Ω，另有一测试电源，所提供电压恒为10V，以下说法正确的是A．若将cd端短路，ab之间的等效电阻是50ΩB．若将ab端短路，cd之间的等效电阻是40ΩC．当ab两端接上测试电源时，cd两端的电压为4VD．当cd两端接通测试电源时，ab两端的电压为6V【答案】C【解析】【分析】【详解】当cd端短路时，ab间电路的结构是：电阻23R R、并联后与1R串联，等效电阻为：23123202030402020R RR RR R⨯=+=+=Ω++，故A错误；当ab端短路时，cd之间电路结构是：电阻13R R、并联后与2R串联，等效电阻为：13213302020323020R RR RR R⨯=+=+=Ω++，故B错误；当ab两端接通测试电源时，cd两端的电压等于电阻R3两端的电压，313201043020RU E VR R==⨯=++；故C正确；当cd两端接通测试电源时，ab两端的电压等于电阻3R两端的电压，为3323201052020RU E VR R==⨯=++，故D错误；【点睛】对于电路问题，首先要明确电路的结构，并能正确应用串并联电路的规律进行分析，必要时应进行电路的简化．2．阻值相等的四个电阻、电容器C及电池(E内阻可忽略)连接成如图所示电路.开关S断开且电流稳定时，C所带的电荷量为1Q，闭合开关S，电流再次稳定后，C所带的电荷量为21.Q Q与2Q的比值为()A ．25B ．12C ．35D ．23【答案】C 【解析】试题分析：根据等效电路，开关S 断开时，电容器的电压12112325+3E U R E R R =⋅⨯=，得11Q CU =；S 闭合时，211123+2E U R E R R =⋅=，22Q CU =，故112235Q U Q U ==，故选C ．【学科网考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU 求解电容器的带电荷量．3．一个电流表的满偏电流I g =1mA ，内阻为300Ω，要把它改装成一个量程为15V 的电压表，则应在电流表上（ ） A ．串联一个14700Ω的电阻 B ．并联一个14700Ω的电阻 C ．串联一个15000Ω的电阻 D ．并联一个15000Ω的电阻 【答案】A 【解析】 【分析】 【详解】根据电路串联分压和并联分流的特点，电流表改装成大量程的电压表需要串联一个大电阻分担多的电压；结合部分电路的欧姆定律可知()g g U I R R =+，代入数据得14700g gUR R I =-=Ω，故选A ． 【点睛】电流表串联电阻起分压作用为电压表，电压表串联电阻为总电阻减去电流表的内阻．总电阻=量程除以满偏电流，串联电阻为g gUR R I =-．4．如图是有两个量程的电压表，当使用a 、b 两个端点时，量程为0～10 V ，当使用a 、c 两个端点时，量程为0～100 V ．已知电流表的内阻R g 为500 Ω，满偏电流I g 为1 mA ，则电阻R 1、R 2的值( )A ．9500Ω；90000ΩB ．90000Ω；9500ΩC ．9500Ω；9000ΩD ．9000Ω；9500Ω 【答案】A 【解析】 【详解】 由图示电路图可知110V ()g g I R R +=， 1210()0V g g I R R R ++=，代入数据解得19500ΩR =，290000ΩR = A. 9500Ω；90000Ω与分析相符，符合题意 B. 90000Ω；9500Ω与分析不符，不符合题意 C. 9500Ω；9000Ω与分析不符，不符合题意 D. 9000Ω；9500Ω与分析不符，不符合题意5．R 1和R 2是材料相同，厚度相同，表面都为正方形的导体，但R 1的尺寸比R 2大得多，把它们分别连接在如图电路的A 、B 端，接R 1时电压表的读数为U 1，接R 2时电压表的读数为U 2，下列判断正确的是A ．R 1<R 2B ．R 1>R 2C ．U 1<U 2D ．U 1＝U 2 【答案】D 【解析】 【详解】AB ．设正方形的边长为a ，则导体的电阻L a R S ad dρρρ=== 由两导体的ρ与d 相同，则两导体电阻相等，即R 1=R 2，故AB 错误； CD ．导体接入电路中，电压表示数U=IR =Er R+R 由于电源电动势E 、内阻r 、导体电阻R 相同，则电压表示数U 相同，即U 1=U 2，故C 错误，D 正确； 故选D ．6．雷击，指打雷时电流通过人、畜、树木、建筑物等而造成杀伤或破坏，其中一种雷击形式是带电的云层与大地上某点之间发生迅猛的放电现象，叫作“直击雷”。
人教版高中物理第十一章 电路及其应用精选试卷检测题（Word 版 含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同 【答案】B 【解析】 【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。
2．如图所示的部分电路中，已知I ＝3 A ，I 1＝2 A ，R 1＝10 Ω，R 2＝5 Ω，R 3＝30 Ω，则通过电流表的电流大小和方向是( )A ．0.5 A ，向右B ．0.5 A ，向左C ．1 A ，向右D ．1 A ，向左【答案】A 【解析】 【详解】对于稳恒电路中的某一节点，流入的电流总和一定等于流出的电流总和．对于节点c ，已知流入的电流I ＝3 A ，流出的电流I 1＝2 A ，则还有1 A 的电流要流出节点c ，由此可知经过R 2的电流I 2＝1 A 向右．根据欧姆定律，U1＝I1R1＝20 VU2＝I2R2＝5 V电压等于电势之差U1＝φc－φaU2＝φc－φb两式相减可得φb－φa＝15 V即b点电势比a点高15 V，则通过R3的电流330.5Ab aφφIR-==方向向上，对于节点b，流入的电流I2＝1 A，流出的电流I3＝0.5 A，则还有0.5 A的电流流出b点，因此可判断流过电流表的电流为0.5 A，向右，故A正确．故选A。
人教版高中物理第十一章电路及其应用精选试卷测试卷（解析版）一、第十一章电路及其应用选择题易错题培优（难）1．如图所示，三个定值电阻R1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I．现将电源、电流表的位置互调，则电流表的示数（）A．可能增大B．可能减小C．一定不变D．由于R1、R2、R3大小关系不知，故无法判定【答案】C【解析】两种情况下的电路连接如图所示：设电源电压为U=6V，R1=3Ω，R2=2Ω，R3=6Ω，在甲图中2323= 1.5R RRR R⋅=Ω+甲并，112==1U RU R甲并甲并，1=6V2V33UU=⨯=甲并，电流表的示数为32V1=A63UIR==Ω甲并甲，在乙图中1212= 1.2R RRR R⋅=Ω+乙并，335==1U RU R乙并乙并，1=6V1V66UU=⨯=乙并，电流表的示数为11V1=A33UIR乙并乙==Ω，故两次示数相同，则选C．【点睛】在A、B之间接一个电源，假设A端为正极，在C、D之间接一个电流表时，通过电流表的电流通路是：A----R1----电流表----R3----B 电路中的电阻是R1+R3；将电源、电流表的地位互调，假设D端为正极，通过电流表的电流通路是：D----R1----电流表----R3----C 电路中的电阻是R1+R3．电路的电源不变，电阻不变，故电流一定不变．2．一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电荷量为e。
在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为A．ρnev B．ρnSev C．ρnLev D．ρnSLev【答案】A【解析】 【详解】根据题意可知，流过导体的电流和导体的电阻分别为I nSev =，L R Sρ= 所以可得，加在导体两端的电压为LU IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得UE nev Lρ== 故选A3．一个电流表的满偏电流I g =1mA ，内阻为300Ω，要把它改装成一个量程为15V 的电压表，则应在电流表上（ ） A ．串联一个14700Ω的电阻 B ．并联一个14700Ω的电阻 C ．串联一个15000Ω的电阻 D ．并联一个15000Ω的电阻 【答案】A 【解析】 【分析】 【详解】根据电路串联分压和并联分流的特点，电流表改装成大量程的电压表需要串联一个大电阻分担多的电压；结合部分电路的欧姆定律可知()g g U I R R =+，代入数据得14700g gUR R I =-=Ω，故选A ． 【点睛】电流表串联电阻起分压作用为电压表，电压表串联电阻为总电阻减去电流表的内阻．总电阻=量程除以满偏电流，串联电阻为g gUR R I =-．4．一电流表G 的满偏电流Ig=2mA ，内阻为100Ω．要把它改装成一个量程为0.4A 的电流表，则应在电流表G 上 A ．并联一个0.5Ω的电阻 B ．并联一个100Ω的电阻 C ．串联一个0.5Ω的电阻 D ．串联一个100Ω的电阻【答案】A 【解析】把电流表改装成0.4A 的电流表需要并联一个分流电阻，分流电阻阻值：0.0021000.50.40.002g g gI R R I I ⨯==Ω≈Ω--，故选A.【点睛】本题考查了电流表的改装，知道电流表改装原理、应用并联电路特点与欧姆定律即可正确解题．5．如图所示,a 、b 、c 、d 、e 是五个相同的电阻,如果将电压逐渐升高,则最先烧坏的电阻应是( )A ．a 和bB ．cC ．dD ．e【答案】D 【解析】 【详解】由图可知，a 和b 并联后与e 串联，最后跟c 和d 的串联电路并联，设电阻都为R ，则c 和d 的电压都为2U；a 和b 并联电阻为2R ，所以a 和b 的电压都为3U ，e 的电压为23U，所以e 的电压最大，所以随着电压U 升高时，先烧坏的电阻应是e ； A.a 和b 与分析不符，不符合题意； B.c 与分析不符，不符合题意； C.d 与分析不符，不符合题意； D.e 与分析相符，符合题意。
山东省荣成市第六中学物理第十一章电路及其应用专题试卷一、第十一章 电路及其应用选择题易错题培优（难）1．小灯泡的电流I 随所加电压U 变化如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。
下列说法错误的是（ ）A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝12U I C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 1R D ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积 【答案】C 【解析】 【详解】A ．I -U 图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A 正确；B ．由图象知P 点对应的电压为U 1，电流为I 2，因此小灯泡的电阻为：R ＝12U I选项B 正确；C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 2R ，选项C 错误；D ．I -U 图象中矩形PQOM 所围的面积UI 表示对应P 点小灯泡的实际功率，选项D 正确。
本题选错误的，故选C 。
2．阻值相等的四个电阻、电容器C 及电池(E 内阻可忽略)连接成如图所示电路.开关S 断开且电流稳定时，C 所带的电荷量为1Q ，闭合开关S ，电流再次稳定后，C 所带的电荷量为21.Q Q 与2Q 的比值为( )A ．25B ．12C ．35D ．23【答案】C【解析】试题分析：根据等效电路，开关S 断开时，电容器的电压12112325+3E U R E R R =⋅⨯=，得11Q CU =；S 闭合时，211123+2E U R E R R =⋅=，22Q CU =，故112235Q U Q U ==，故选C ．【学科网考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU 求解电容器的带电荷量．3．如图所示，其中电流表A 的量程为0.6A ，表盘均匀划分为30个小格，每一小格表示0.02A ；R 1的阻值等于电流表内阻阻值的一半；R 2的阻值等于电流表内阻的2倍．若用电流表A 的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（ ）A ．将接线柱1、2接入电路时，每一小格表示0.04AB ．将接线柱1、2接入电路时，每一小格表示0.02AC ．将接线柱1、3接入电路时，每一小格表示0.06AD ．将接线柱1、3接入电路时，每一小格表示0.01A 【答案】C 【解析】 【分析】 【详解】当接线柱1、2接入电路时，R 1与电流表并联，由于R 1＝，可知流过R 1的电流为流过电流表电流的2倍，所以1、2接线柱间的电流为通过电流表电流的3倍，所以每一小格是原来的3倍，即为0.06 A ，所以A 、B 错误；当接线柱1、3接入电路时，电流表与R 1并联，然后再与R 2串联，串联电阻对电流无影响，与1、2接入电路的效果一样，所以每一小格表示0.06 A ，C 正确，D 错误．4．两只电压表V 1和V 2是由完全相同的两个电流计改装成的，V 1表的量程是5 V ，V 2表的量程是15 V，把它们串联起来接入电路中，则（）A．它们的示数相等，指针偏转角度也相等B．它们的示数之比为l:3，指针偏转角度相等C．它们的示数相等，指针偏转角度之比为1:3D．它们的示数之比、指针偏转角度之比均为1:3【答案】B【解析】【分析】【详解】电压表是由电流计与定值电阻串联改装而成的；V1表的量程是5V，V2表的量程是15V，相同的两个电流计改装，可知，V2表的内阻是V1表的内阻的3倍．把它们串联接入电路，通过的电流相等，电表指针的偏角相同；电表两端电压之比等于内阻之比1：3，它们的示数之比为1：3．故B项正确，ACD错误。
故选B。
5．一电流表G的满偏电流Ig=2mA，内阻为100Ω．要把它改装成一个量程为0.4A的电流表，则应在电流表G上A．并联一个0.5Ω的电阻B．并联一个100Ω的电阻C．串联一个0.5Ω的电阻D．串联一个100Ω的电阻【答案】A【解析】把电流表改装成0.4A的电流表需要并联一个分流电阻，分流电阻阻值：0.0021000.50.40.002g ggI RRI I⨯==Ω≈Ω--，故选A.【点睛】本题考查了电流表的改装，知道电流表改装原理、应用并联电路特点与欧姆定律即可正确解题．6．如图所示,a、b、c、d、e是五个相同的电阻,如果将电压逐渐升高,则最先烧坏的电阻应是( )A．a和b B．cC ．dD ．e【答案】D 【解析】 【详解】由图可知，a 和b 并联后与e 串联，最后跟c 和d 的串联电路并联，设电阻都为R ，则c 和d 的电压都为2U；a 和b 并联电阻为2R ，所以a 和b 的电压都为3U ，e 的电压为23U，所以e 的电压最大，所以随着电压U 升高时，先烧坏的电阻应是e ； A.a 和b 与分析不符，不符合题意； B.c 与分析不符，不符合题意； C.d 与分析不符，不符合题意； D.e 与分析相符，符合题意。
7．为探究小灯泡L 的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数描绘出的U -I 图象应是A ．B ．C ．D ．【答案】C 【解析】 【分析】根据电路中电阻的变化，确定电压与电流变化，并考虑温度对电阻的影响，运用U ﹣I 图象含义分析判断． 【详解】当滑动变阻器在最左端时，灯泡连端电压为0，滑动变阻器逐渐向右移动，小灯泡的亮度逐渐变亮，直到正常发光．随着小灯泡两端电压的升高，电流也在升高，但是，小灯泡灯丝的电阻随着温度的升高而增大，在图像上各点切线斜率应越来越大．故C 正确 【考点】探究小灯泡的伏安特性曲线 【点睛】考查闭合电路中动态变化问题的分析，需要注意的是灯泡的电阻随着电压的升高而增大；8．下图所示为多用电表的原理图，表头内阻为g R ，调零电阻为R ，电池的电动势为E ，内阻为r ，则下列说法正确的是A ．接表内电池正极的是红表笔B ．电阻的“∞”刻度一般在刻度盘的右端C ．用多用电表的欧姆档测量某电阻时，发现指针偏转太小，应改选较大的倍率档D ．测量电阻时，应该先进行欧姆调零，再选倍率档，最后接入电阻进行测量 【答案】C 【解析】 【详解】A.接表内电池负极的是红表笔，故A 错误；B. 欧姆表零刻度线在刻度盘的最右侧，故B 错误；C. 用多用电表的欧姆档测量某电阻时，发现表头指针偏转角度太小，说明电阻很大，要换用较大倍率挡，故C 正确；D. 测量电阻时，应该先选倍率档，再进行欧姆调零，最后接入电阻进行测量，故D 错误。
9．雷击，指打雷时电流通过人、畜、树木、建筑物等而造成杀伤或破坏，其中一种雷击形式是带电的云层与大地上某点之间发生迅猛的放电现象，叫作“直击雷”。
若某次发生“直击雷”前瞬间云层所带的电荷量为8C ，雷击时放电时间为200μs ，则此次雷击时的平均电流为 A ．0. 04A B ．4410A ⨯ C ．0. 08A D ．4810A ⨯【答案】B 【解析】 【详解】已知雷击时放电时间为200μs ，放电量等于8C ，则此次雷击时的平均电流为：4-68=A=410A 20010q I t =⨯⨯， 故B 正确，ACD 错误；10．如图所示，有一个表头G ，满偏电流I g = 500 mA ，内阻R g = 200 Ω，把它改装为有1 A 和10 A 两种量程的电流表，则R 2的阻值为A．R2=5ΩB．R2=10ΩC．R2=15ΩD．R2=20Ω【答案】D【解析】【详解】改装为1A电流表时，并联电阻的分流电流为：R gI I I=-=1-500×10-3=0.5A，分流电阻的阻值为120.52000.5g gRI RR RI⨯+=== 200Ω，改装为10A电流表时：()()1120.5200100.5g gI R R RRI Ig+⨯+==--，解得：R1=180Ω，R2=20Ω。
故D正确。
11．如图所示，四个相同的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表V1的量程大于V2的量程，把它们按图接入电路中，则下列说法正确的是（）A．安培表A1的偏转角大于安培表A2的偏转角B．安培表A1的读数小于安培表A2的读数C．伏特表V1的读数小于伏特表V2的读数D．伏特表V1的偏转角等于伏特表V2的偏转角【答案】D【解析】【详解】AB．安培表A1、A2并联，电压相同，表头的电流，指针偏转角度相同，由于安培表A1的量程大于A2的量程，则安培表A1的读数大于安培表A2的读数。
故AB错误。
CD．伏特表V1与V2串联，流过表头的电流相同，指针偏转的角度相同，由于伏特表V1的量程大于V2的量程，则伏特表V1的读数大于伏特表V2的读数。
故C错误，D正确。
12．将阻值随温度升高而减小的热敏电阻Ⅰ和定值电阻Ⅱ串联，接在不计内阻的稳压电源两端．开始时，Ⅰ和Ⅱ阻值相等，加热或冷却热敏电阻，则Ⅰ的电功率在A．加热时变大，冷却时变小B．加热时变小，冷却时变大C．加热或冷却时都变小D．加热或冷却时都变大【答案】C【解析】【分析】【详解】若将热敏电阻Ⅰ看做是电源的内阻，可知开始时热敏电阻Ⅰ和Ⅱ阻值相等时，Ⅱ的功率最大；故无论是冷却或加热Ⅱ，Ⅱ的电功率都变小；A．加热时变大，冷却时变小，与结论不相符，选项A错误；B．加热时变小，冷却时变大，与结论不相符，选项B错误；C．加热或冷却时都变小，与结论相符，选项C正确；D．加热或冷却时都变大，与结论不相符，选项D错误；故选C．13．一伏特表由电流表G和电阻R串联而成，如图所示.若在使用中发现此伏特表的读数总比准确值稍小一些，采用下列哪种措施可能加以改进：A．在R上串联一比R小得多的电阻B．在R上串联一比R大得多的电阻C．在R上并联一比R小得多的电阻D．在R上并联一比R大得多的电阻【答案】D【解析】【详解】读数稍小一些，说明流过电流表的电流稍小一些。
要让电流稍大一点，则应减小总电阻。
AB.在R上串联一个电阻，总电阻更大，流过电流表的电流更小，伏特表的读数更小，故A 错误，B错误；C.若并联一比R小得多的电阻，其并联值会比并联的电阻阻值减小很多，电流增加太多，故C错误；D.若并联一比R 大得多的电阻，其并联值会比并联的电阻阻值稍微减小一些，电流稍微增加一些。
故D 正确。
14．如图所示是一个电路的一部分，其中15R =Ω，21R =Ω，33R =Ω，10.2I A =，20.1I A =，那么电流表测得的电流为（ ）A ．0.2A ，方向向右B ．0.15A ，方向向左C ．0.2A ，方向向左D ．0.3A ，方向间右【答案】C 【解析】 【详解】由图示电流方向可计算出1R 和2R 两端电压降1 1.0U V =，20.1U V =，电势左高右低，比较1U ，2U 可判定3R 两端电势下高上低，30.9U V =，通过3R 中的电流大小为3330.3U I A R ==的电流，方向向上，由图可知3R 上电流由2I 和A I 共同提供的，0.2A I A =，方向向左，C 正确．15．如图所示，四个相同的表头分别改装成两个安培表和两个伏特表．安培表A 1的量程大于A 2的量程，伏特表V 1的量程大于V 2的量程，把它们按图接入电路，则（ ）A ．电流表A 1的读数大于电表A 2的读数B ．电流表A 1的偏转角小于电流表A 2的偏转角C ．电压表V 1的读数等于电压表V 2的读数D ．电压表V 1的偏转角等于电压表V 2的偏转角 【答案】AD 【解析】 【详解】AB.两安培表并联，表头两端的电压相同，电流相同，指针偏转角度相同，安培表A 1的量程大于A 2的量程，则安培表A 1的读数大于安培表A 2的读数。
