外圆粗车复合固定循环G71指令说课稿(精)

固定循环指令G71与G70说课稿各位评委：上午好！我主教的科目是《数控车削编程与操作训练》，今天我说课的课题是《固定循环指令G71与G70》。

下面我将围绕本节课“教什么”“怎样教”以及“为什么这样教”三个问题，从教材分析、学情分析、教法与学法分析、教学过程以及教学反思等方面来加以阐述和说明。

一、教材分析说教材的地位和作用。

本次说课所用教材是高等教育出版社出版的，高枫、肖卫宁主编的《数控车削编程与操作训练》，该教材是数控技术专业的重点教材。

结构合理、图文并茂、针对性强，很适合职业中学的学生。

二、学情分析1学生特点（1）知识基础差，学习兴趣缺乏。

学习信心不足是职校技校学生的特点。

这些学生更需要老师的鼓励与肯定。

他们文化课成绩不好，但是好奇心强，思维活跃爱表现，动手能力强。

（2）学生们具有了普车加工与数控车编程的基础，学习G71与G70指令还是比较容易接受的。

2教学目标知识目标：1）理解并掌握G71指令正确的编程2）学会正确使用G71和G70指令能力目标：1）会运用G71指令进行编程2）培养学生读图分析的能力情感目标：培养学生认真、仔细的学习态度。

3教学重点、难点（1）教学重点：G71指令格式、走刀轨迹（是以后学习的基础是实际加工的基础）通过反复强调突出重点（2）教学难点：G71指令中参数的合理设置通过反复讲解、提问、模拟仿真与练习突破难点关键点：理解复合循环的走刀路线三、教法分析主要运用任务驱动法来教学（1）精心设计课堂提问，整个课堂以问题为线索，带着问题探索新知，因为没有问题就没有发现。

（2）在课上讲解重点知识，加强学生的记忆。

（3）为使学生能够达到熟练应用的目的，知识讲解完后进行模拟仿真然后实际加工。

四、学法分析让学生根据教师给出的任务，分工合作与自主探究结合，模拟后加工完成任务。

五、教学过程1引入课题环节给出一个生活中常见的零件图，通过提问引发学生深入思考，激发学生学习兴趣，进而引出本节课所要讲的G71指令，然后简要介绍一下本节课学习目标.2新课讲解环节（1）直接写出G71编程格式，讲解各参数意义。

学情分析
本课例单元的教学内容为《复合固定循环指令》第 2章轴套类零件加工程序的编制内容的第3节第三小节 的G71内容。本节内容是对前两节内容倒角及倒圆角 指令（G01指令）；简单固定循环指令（G90指令） 的一个延伸。 授课对象是2011数控技术应用1班学生，该专业学 生跨出校门后进入数控加工一线生产工作，需要具备 数控车工中级工操作水平及自学能力。该班级学生专 业基础知识比较薄弱，学生水平参差不齐，绝大多数 同学更愿意进行实践操作技能性强的课程学习。在此 前学生已掌握数控车床的基础操作。
教学重点和难点及其解决方法
难点
G71外径粗车复合循环指令参数的选取
在教学中避开参数的定义的繁琐要求，转而 学习参数值的实际加工经验选取值范围，叙述难 点在于学生的实际加工接触较少，所以对经验值 选取范围没有形成概念，所以教学中把各个参数 的经验值选取范围写入实训指导书内，引导学生 编程时按照各取值范围选取以完成难点的突破。
新课学习
总结思考
教法和学法
教法 学法
1.理实一体化
2.演示法 3.讲练结合法
1.自主探索法 2.讨论法
课后反思
1. 成功突破难点
学生的规范意识有待 进一步加强
2. 教学目标达成率高
情感目标
了解查找 使用机床说明 书且安全规范 操作机床；培 养学生自信、 勤于思考的学 习态度和互相 帮助的合作精
神。
教学重点和难点及其解决方法
重点
G71程序指令的组成
在教学中需要强调G71程序组成格式规范的重要 性，程序格式是否正确直接影响到加工，甚至由于编 程格式上的错误可能导致的各种加工失误甚至事故。 通过实训指导书上的练习与实例来检测学生是否按照 格式规范编程。

二
课程的地位与作用
本课程所使用的教材为中国劳动社会保障 出版社编写的《数控车床Fanuc系统编程与操 作实训》。内外圆粗车复合循环指令G71是模 块二课题五中的内容。 G71指令是数控车床编制中非常实用的一 种指令，它能大大简化程序的内容，避免复 杂的运算，减少了编程人员的工作量和出错 率，在实际生产中被广泛的使用，在各类大 赛中也用的比较多，同时也为以后的端面粗 车循环和仿形粗车循环指令的学习打下了基 础，起到了一个承前启后的作用。
三
教学目标
1、了解内外圆粗车复合循环指令的特点与使用对象
认知目标
教 学 目 标
2、掌握内外圆粗车复合循环指令的格式与循环轨迹
3、内外圆粗车复合循环指令在书写时的注意事项
能力目标
要求能够根据任意的零件图，熟练地使用内 外圆粗车复合循环指令G71对其进行粗加工
四
教学重点与难点
1、内外圆粗车复合循环指令的格式、 参数的含义与循环的轨迹
教学重点
教 学 重 点 与 难 点
2、使用内外圆粗车复合循环指令加工 的程序在书写时的方法与注意事项
教学难点
要求能够根据任意的零件图，熟练地 使用内外圆粗车复合循环指令G71对 其进于粗车圆柱棒料毛坯的大部分加工余量。
格式为：
G71 U Δd Re G71 P ns Q nf
五
教学内容
现在我们使用数控仿 真软件看一下这个零 件的加工视频，看一 下加工轨迹。 视频
六
学习情 景名称
课堂实践
知识目标 1、圆弧加工功能指令 及走刀路线，复合 循环指令G71编程 2、数控车削刀具选用 ，切削用量的选用 3、夹具的选用、工件 装夹及校正 4、零件加工 5、零件的检查及评估 测 能力目标 素质目标 1、培养学生的沟通 能力及团队协作 精神。 2、培养学生分析问 题、解决问题的 能力。 3、良好的职业道德 和吃苦耐劳的精 神 4、培养学生的质量 、成本、安全意 识。

14
教学过程——讲授新课
一、读懂图纸，了解尺寸要求
循
授
二、分析难点及重点及讲解
课
序 渐 进
流
三、G71指令格式及参数设置
程 四、分组编程,重、难点掌握
教学活动循序渐进、符合学生的认知规律
一类荟萃
15
重点讲授 — G71的走刀轨迹
重点一
生活化理解:
切削方式犹如 吃烧饼,从外往 里食用
G71外圆粗加工循环轨迹示意图
教什么、怎样教 ？ 教的怎么样 ？
激发学生零兴件趣加提工升程自序信心较复最终。达到良好的教学效果
不足之处
对于简单阶梯轴零件加工程序较复杂 效率低下
教学环境所限，不能进行一对一的指导，百分百掌握
一类荟萃
26
－－2014年全国中职院校机械类“创新杯”说课大赛
恳请各位专家评委 批评指正，谢谢！
一类荟萃
27
饮食(吃刀)有益 健康。
ΔAOB,设Z向余量ΔW为0.15mm， ∠AOB一般为3°，那么瞬间实际 切削刃长OB=W/Sin3°=2.86 mm，
一类荟萃
18
程序实例
O0001；
G00 G40 G97 G99 M03 S800 T0101 F0.2；
X120.0 Z2.0；(循环点，稍微大于毛坯直径)
1
2
3
4
教材分析
学情分析 教学方法
学习方法
5
教学过程
6
教学反思
一类荟萃
4
一、教材分析
高等教育出版社 王志平 主编 《数控加工编程与操作》
第四章 第二节
教材特点：构思新颖、结构合理、 图文并茂、针对性强，作为职业中 学学生学习恰到好处

复合固定循环--G71/G70指令教案教学目标知识目标：1、了解外圆粗车循环G71指令和精车循环G70指令的功能；2、掌握G71和 G70的指令格式；3、掌握 G71和G70指令的走刀轨迹及编程方法。

能力目标：1、能运用复合循环指令 G71和G70进行零件的加工；2、能合理选择切削用量，制定加工工艺。

情感目标：1、通过课题的操作实践，让学生体验成功的喜悦，从而更加热爱自己的专业，养成规范的操作习惯和精益求精的工作作风；2、通过分组合作，培养学生的团结合作、思考精神。

教学重点: 1、G71、G70指令的格式、编程规则；2、根据图样，运用所学知识编写加工程序。

教学难点：1、G71、G70指令走刀轨迹及编程方法；2、控制加工精度。

教学准备: 准备分组、评分表若干、刀具卡片、工量具、车床配件等。

教学方法: 任务驱动法、对比导入法、讲解操作一体法、示范演示法、巡回指导法、分组合作法。

学习方法: 温故知新法、观摩法、岗位练习法、小组合作法。

一、教学准备1、讲授安排在教学区进行。

以讲授法、对比法为主。

因此要确保电脑、投影仪的功能正常；准备好黑板、粉笔；印发零件图人手一份，学生准备好笔记本、练习本。

2、演示、练习在操作区进行。

在上课的前分好小组；准备好刀具、量具、工具；确保机床运转正常；印发评分表；做好操作加工、小组评比的一切准备。

二、教学过程（一）导入新课：投影仪展示两种不同方式编写的程序，告知学生当零件加工余量大、形状比较复杂时，运用基本指令单步编制程序，语句较多，容易出错，并且加工效率低。

1、用基本指令编程：O1111；N10 G98 T0101；N20 S600 M03；N30 G00 X72 Z2；N40 X65；N50 G01 Z-80 F100；N60 X72；N70 G00 Z2；N80 X60；N90 G01 Z-80；N100 X72；N110 G00 Z2；N120 X55；N130 G01 Z-80；N140 X72；N150 G00 Z2；N160 X50；N170 G01 Z-80；N180 X72；N190 G00 Z2；N200 X45；N210 G01 Z-80；N220 X72；N230 G00 Z2；N240 X40；N250 G01 Z-80；N260 X72；N270 G00 Z2；N280 X35；N290 G01 Z-80；N300 X72；N310 G00 Z2；N320 X30；N330 G01 Z-80；N340 G00 X100 Z100；N350 M30；2、用G71循环指令编程：O1112；N10 G98 T0101；N20 S600 M03；N30 G00 X72 Z2；N40 G71 U2 R0.5；N50 G71 P60 Q80 U0.5 W0.1 F100；N60 G00 X30；N70 G01 Z-80 ；N80 X72；N90 G70 P60 Q80N100 G00 X100 Z100N110 M30；通过对比式教学，使学生在巩固已学知识的基础上，通过对比导入新课，给学生感官差异，明确新学知识的作用，激发学生学习积极性、主动性。

内外径粗车复合循环--G71
格式：
G71 U（△d）R（r）P（ns） Q
X（△x）Z（△z） F（f）
N（ns）。。。
（nf）
。。。。。。。
工件外轮廓路径
N（nf）。。。
Δd：表示切削深度，指定时不加符号
r ：表示每次退刀量（半径值），无正负号（建议值0.05） ns ：表示精加工路线第一个程序段的顺序号 nf ：表示精加工路线最后一个程序段的顺序号 Δx：表示Ｘ方向的精加工余量，直径值。（建议值0.3） Δz：表示Ｚ方向的精加工余量。（建议值0.05） f ：表示走刀量
直接轮廓车削与添加G71的区别
直接车削 G71车削
操作步骤1
1、脸不能对着 电制
操作步骤2
2、检查急停按钮是否按 下
操作步骤3
操作步骤4
4、根据图纸输入轮廓程 序
操作步骤5
5、找出轮廓程序，把 G71输入，更改原程序先 仿真后加工
安全事项1
必须单人操作
安全事项2
严禁打闹
注意事项
小结
内G0容1 （X3即0 Z轮-1廓5；程（序点2））
G01 X30 Z-30；（点3）
G02 X3+6 Z-33 R3；（点4）
G01 X45（点5）
G00 X80 Z80；
M30；程序尾
1 4
3
毛坯为40*100

1：X15 Z0
2：X30 Z-15
3：X30 Z-30 4：X36 Z-33
5：X40 Z-33
G71的格式
G71 U-- R-- P-- Q-- X-- Z-- F--
1、简化程序
2、复合固定循环指令可将多次重复动作用 一个程序段来表示，只要在程序中给出最终 走刀轨迹及重相关参数，系统便会自动重复 切削，直到完成

书山有路勤为径；学海无涯苦作舟

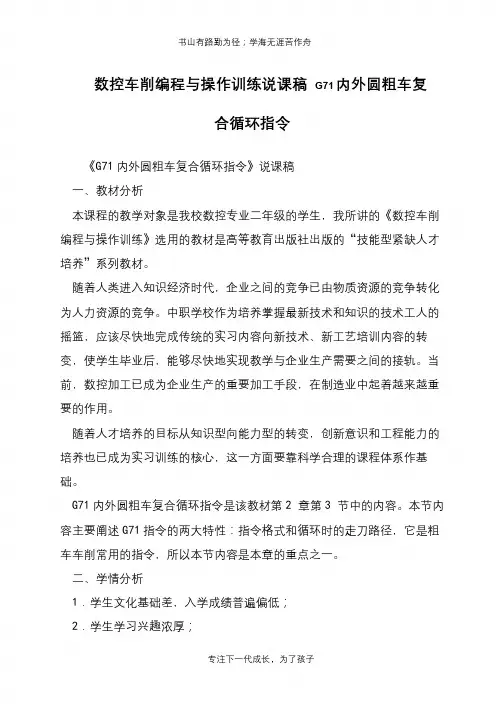

数控车削编程与操作训练说课稿G71 内外圆粗车复
合循环指令
《G71内外圆粗车复合循环指令》说课稿
一、教材分析
本课程的教学对象是我校数控专业二年级的学生，我所讲的《数控车削编程与操作训练》选用的教材是高等教育出版社出版的“技能型紧缺人才
培养”系列教材。

随着人类进入知识经济时代，企业之间的竞争已由物质资源的竞争转化为人力资源的竞争。

中职学校作为培养掌握最新技术和知识的技术工人的摇篮，应该尽快地完成传统的实习内容向新技术、新工艺培训内容的转变，使学生毕业后，能够尽快地实现教学与企业生产需要之间的接轨。

当前，数控加工已成为企业生产的重要加工手段，在制造业中起着越来越重要的作用。

随着人才培养的目标从知识型向能力型的转变，创新意识和工程能力的培养也已成为实习训练的核心，这一方面要靠科学合理的课程体系作基础。

G71内外圆粗车复合循环指令是该教材第2章第3节中的内容。

本节内容主要阐述G71指令的两大特性：指令格式和循环时的走刀路径，它是粗车车削常用的指令，所以本节内容是本章的重点之一。

二、学情分析
1．学生文化基础差，入学成绩普遍偏低；
2．学生学习兴趣浓厚；
专注下一代成长，为了孩子。

数控编程专业G71指令说课稿各位评委老师大家好，我是XX学校的XX，我今天说课的题目是XX。

我将从学情分析，教材分析，教法分析，学法分析，教学过程，教学反思六个方面加以说明。

一、学情分析我所教授的是XX级XX专业学生，本专业均为男生，他们具有以下特点：1、学生的抽象思维较弱，具体思维活跃，动手能力强2、在学习本课之前学习了车削外圆，端面，台阶等单一指令，有一定的编程基础3、学生缺乏自信心，老师多给予鼓励，给予学生学习动力二、教材分析根据学生特点和学情，我选用辽宁科学技术出版社出版的«数控机床编程与操作»第三章第三节G71复合循环指令1、该指令在教材中起到承前启后的作用，学习该指令的基础是掌握G90指令并熟练编程的基础上学习的，之前学习的指令是一个指令一个动作或循环，而G71指令是一个指令一连串的动作和循环，学习该指令的必要性是指定了相关参数和外圆轮廓，就能自动计算刀具轨迹简化了编程的内容，避免了复杂的计算，减少了工作量和出错几率，提高加工效率。

该指令的应用，与实际形成对接，为实际加工做准备，通过实际加工，学生的思考，工人的指令编程更突出G71指令实际加工的重要性2、教学目标知识目标：理解并掌握G71指令的正确编写格式熟练应用G71指令进行编程能力目标：学生会读图分析编写加工工艺，会运用编程实际加工，有解决实际问题的能力情感目标：通过指令-编程-加工零件，学生能从实际出发，提高学习兴趣，获得成功感和自信心3、教学重点，难点学生只有掌握了G71指令的编程格式和走刀路线才能正确编程，进行实际加工，因此我把本节课的重点设为内外圆粗加工循环指令格式，走刀路线，本节课的难点设为内外圆粗加工循环指令参数含义和应用的范畴三、教法分析1、教学依据：本着重点突出，难点讲清的原则，引导学生观察，分析，总结走刀路线，从而达到教学目标2、教法设计：如何有效的完成教学任务呢，根据教学依据，我设计了启发式教学法，讲授法，仿真教学法，任务驱动法四、学法分析学生具备生产安全意识，产品质量意识，正确的学习方法至关重要，因此我采用自主学习，交流协作学习。

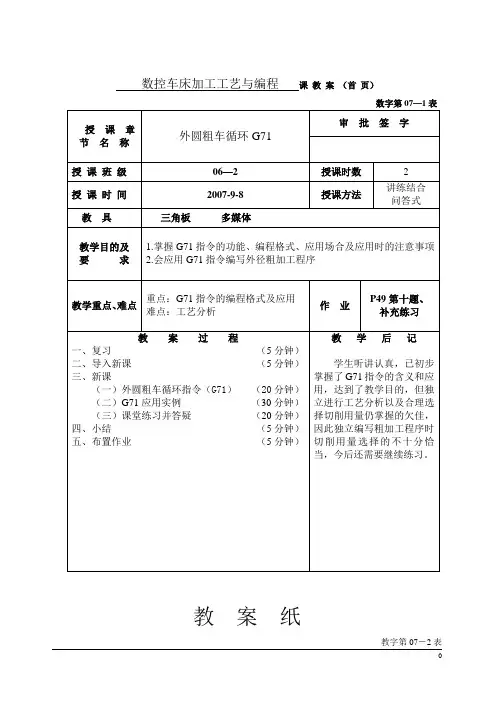

数控车床加工工艺与编程课教案（首页）
数字第07—1表
授课章
节名称
外圆粗车循环G71
审批签字
授课班级
06—2
授课时数
2
授课时间
2007-9-8
授课方法
讲练结合
问答式
教具
三角板 多媒体
教学目的及
要求
1.掌握G71指令的功能、编程格式、应用场合及应用时的注意事项
2.会应用G71指令编写外径粗加工程序
教学重点、难点
进给量：粗车时为0.25mm/r，精车时为0.15mm/r。
主轴转速：粗车时为300r/min，精车时为500r/min。
O0006
N10 T0101；
N20 G00 G40 X120.0 Z10.0 M08；
N30 M03 S300；
教 案 纸
教字第07－2表
N40 G71 U2.0 R0.5；
N50 G71 P60 Q120 U0.5 W0.25 F0.25；
N60 G00 G42 X40.0；//ns
N70 G01 Z－30.0 F0.15；
N80 X60.0 Z－60.0；
N90 Z－80.0；
N100 X100.0 Z－90.0；
N110 Z－110.0；
N120 G40 X120.0 Z－130.0；//nf
N130 G00 X125.0；
N140 X200.0 Z140.0；
N150 M30；
（三）课堂练习
按下图所示尺寸编写外圆粗切循环加工程序。
教 案 纸
教字第07－2表
四、小结
1、在含有G71指令的程序段中的F、S、T指令对于粗
加工是有效的，在编写最终走刀路线的程序段中指定的F、

五、课堂练习
根据零件图，应用G71、G70指令将程序补充完整。
其余
O0003 N10 M03 S600 F100； N20 T0101； N30 G00 X46. Z2. ； N40 G71 U2. R0.5 ； N50 G71 P60 Q150 U0.5 W0.1 N60 G00 X18. S800 ； N70 G01 Z0. F80 ； N80 X22. Z -2. ； N90 Z-7. ; N100 X30. Z-17. ； N110 Z-29.； N120 X42. Z-44.； N130 Z -49. ； N140 X45. ； N150 G01 X46.； N160 G70 P60 Q150 ； N170 G00X100.Z100.； N180 M30；
条件：只需在程序中给出最终走刀轨迹及重复切削次数 应用：特别适合余量大且形状复杂的零件加工编程
1、G71 外圆粗车循环指令 精加工循环指令
常用指令
2、G70
3、G73
二、外圆粗车循环指令G71
1、功能 2、格式：
（ 1）
只需指定粗加工背吃刀量、精加工余量、精加工路线， 系统便能自动给出粗加工路线和加工次数，完成粗加工。
2、预习G73指令，思考与G71指令相比在应用、 格式、循环轨迹方面有何不同？
轴
制 审 图 核 材 料 比 例
1 : 1
φ150
兖 州 市 成 人 中 专
谢 谢！
H J
G
E
x
A
毛坯:φ90x100
编程思路：
1、指定循环起点； A(90,2) 2、定义G71指令参数； 3、编写精车路线； 精车路线第一步刀具只允许X方向 的移动，不能有Z指令！ 4、指定G70指令； 5、将程序头和程序尾加上；

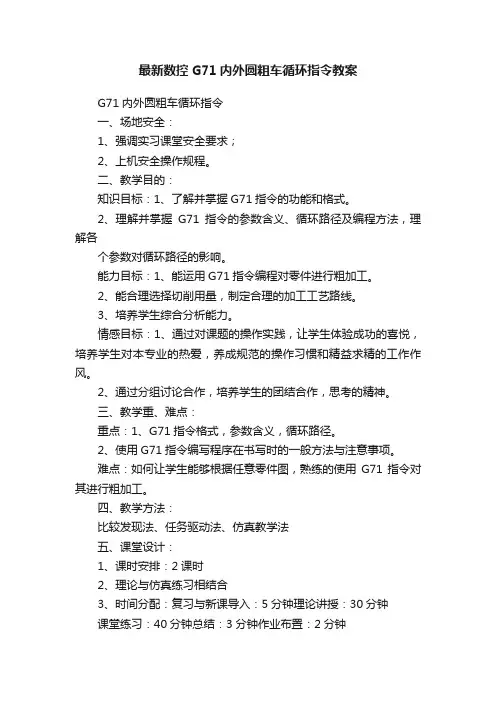

最新数控G71内外圆粗车循环指令教案G71内外圆粗车循环指令一、场地安全：1、强调实习课堂安全要求；2、上机安全操作规程。

二、教学目的：知识目标：1、了解并掌握G71指令的功能和格式。

2、理解并掌握G71指令的参数含义、循环路径及编程方法，理解各个参数对循环路径的影响。

能力目标：1、能运用G71指令编程对零件进行粗加工。

2、能合理选择切削用量，制定合理的加工工艺路线。

3、培养学生综合分析能力。

情感目标：1、通过对课题的操作实践，让学生体验成功的喜悦，培养学生对本专业的热爱，养成规范的操作习惯和精益求精的工作作风。

2、通过分组讨论合作，培养学生的团结合作，思考的精神。

三、教学重、难点：重点：1、G71指令格式，参数含义，循环路径。

2、使用G71指令编写程序在书写时的一般方法与注意事项。

难点：如何让学生能够根据任意零件图，熟练的使用G71指令对其进行粗加工。

四、教学方法：比较发现法、任务驱动法、仿真教学法五、课堂设计：1、课时安排：2课时2、理论与仿真练习相结合3、时间分配：复习与新课导入：5分钟理论讲授：30分钟课堂练习：40分钟总结：3分钟作业布置：2分钟六、教学过程：(一)、组织教学：1、检查学生出勤情况、工作服及胸卡佩戴情况2、强调课堂纪律，做到安全文明生产3、简要总结上次课题的教学情况（二）、新课导入：先给出一个复杂的零件图让学生思考怎样编写其加工程序，然后仿真展示运用G90指令、G71指令对同一零件编写的两个程序，观看两程序有何不同。

1、用G90指令编程：仿真展示2、用G71指令编程：仿真展示通过对比式教学，使学生在巩固已学知识的基础上，从中发现G71指令的优点，通过对比，给学生感官差异，明确新学知识的作用，激发学生学习积极性，主动性。

告知学生当零件加工余量大、形状比较复杂时，运用G00、G01、G90指令编写程序需考虑多刀加工及刀具的进、退刀位置，加工工艺变得复杂，程序段较多，不易检查，且容易出错，并且加工效率低，而采用G71循环指令编程则可以解决以上问题。

5分钟
2.刀具路径：
第一步：先由循环点A退到点C，移动Δu∕2 和Δw的距离。

第二步：由点C平行于A A'移动Δd。

第三步：开始第一刀的外圆切削第四步：当到达本段终点时，以
与Z轴夹角45°的方向退出。

第五步：以离开切削表面e的距离快速返回到Z轴的出发点。

第六步：再以切深Δd 进行第二刀切削。

第七步：当到达精车留量时，沿精加工留量轮廓加工一刀使精车
留量均匀。

第八步：最后快速回到循环点A，完成一个粗车循环。

用课件
演示刀
具整个
移动过
程，在支
解整个
过程，分
步演示
讲解。

指出粗
车外圆
与内孔
时刀具
路径的
不同之
处。

结合本。

G71内外圆粗车复合循环指令关于《G71—内外圆粗车复合循环指令》说课稿一、教材分析本课程的教学对象是我校数控专业二年级的学生，所选用的教材高等教育出版社出版的“技能型紧缺人才培养”系列教材《数控车削编程与操作训练》。

G71—内外圆粗车复合循环指令是该教材第2章第3节中的内容。

在本节课之前，已经介绍了内外圆单一固定循环指令，利用该指令，学生已经可以加工一些形状简单的零件如圆柱、圆锥等。

但是，实际生产中零件形状往往比较复杂，如果只使用单一固定循环指令来加工零件必然会使程序庞大，同时也容易出错，这时就要使用G71—内外圆粗车复合固定循环指令。

G71—内外圆粗车复合固定循环指令是数控车床程序编制中非常实用的一种指令，该指令在指定了相关参数和外形轮廓的基础上，可以自动计算刀具的路径，大大的简化了程序的内容，避免了许多复杂的计算，将大量重复的计算过程交给数控系统去完成，减少了编程人员的工作量和出错几率。

在实际生产中被广泛的使用。

因此本次课的知识点在第2章数控车床编程与操作中占有非常重要的地位。

同时课程后面即将学习的端面粗车复合循环指令和固定形状粗车复合循环指令，无论是在指令格式或者是在加工刀具路径上都与G71指令相似。

因此，本次课也起到了一个承前启后的作用。

二、教学目标知识目标：1. 了解G71内外圆粗车复合固定循环指令的特点与使用对象；2．理解并掌握G71内外圆粗车复合固定循环指令的格式与循环轨迹；能力目标：培养学生能够根据任意的零件图，熟练的使用G71内外圆粗车复合固定循环指令对其进行粗加工；情感目标：通过学习G71指令，引导学生从客观出发，激发学生学习兴趣，体会编程的快乐。

教学重点、难点重点：G71内外圆粗车复合固定循环指令的格式、参数的含义与循环的轨迹。

难点：如何让学生能够根据任意的零件图，熟练的使用G71内外圆粗车复合固定循环指令对其进行粗加工在教学过程中，将通过板书演示的方法突出重点，通过仿真软件演示的方法突破难点。

说课稿各位评委老师大家好：今天我要说课的内容是《外圆粗车固定循环G71》一、说教材外圆粗车固定循环指令G71是学生在掌握了G01、G90指令的编程方法，并能熟练编程加工一些简单零件后学习的，是加工复杂零件必须掌握的指令之一。

G71指令是一连串动作的复合循环，程序格式较复杂，需要真正理解指令参数的意义，才能快速方便的编写程序，达到提高加工效率的目的。

本节课是初次学习G71指令，主要目的是通过讲授使学生掌握G71的指令格式并能够正确运用进行编程加工。

二、说教学目标知识目标：掌握外圆粗车固定循环指令G71的格式、轨迹及参数。

掌握G71指令的编程方法和注意事项熟练掌握分层切削的加工方法能力目标：学会分析问题、反思问题，通过小组讨论的方法，培养团结合作精神，编写完整程序，展示自我。

三、说教学的重、难点重点：G71指令的编程方法学习指令的目的在于，熟练运用指令进行编程加工，只有掌握了指令格式及运行轨迹，才能掌握G71指令的编程方法。

难点：指令参数含义，指令编程注意事项四、说教法根据本节课的内容，我主要采用以下教学方法：1、任务驱动法由加工任务零件图引出问题，通过对比新老加工方法，用问题引出新课程，让学生带着问题去学习新任务，任务之间环环相扣、层层递进，激发学生的去积极完成，提高学习兴趣。

2、视频演示法利用视频播放等手段进行仿真演示，让学生对加工过程有更直观的认识，对指令的理解也更加透彻，促进学生对加工指令的掌握。

3、集体讨论法针对课题任务提出的问题，让学生以小组形式进行分组讨论，促使学生在学习中养成合作精神，历练分析问题、解决问题的能力。

五、说学法实训教师有句格言：“从教中学、从学中教”，我们的教学方法来源于生产实践，在生产实践过程中又能激发出新的教学方法，相辅相成。

新时期，职教改革都在提倡“以生产过程为导向”的新思维、新思路，因此，我在教学过程中积极实践此类方法。

让学生从机械枯燥的“学答”向“学问”转变，以生产实践的问题为导向，积极探索性的学习，从“学会”向“会学”转变，成为真正的学习的主人。

外圆精车循环指令G71抽签号：时间：【课题】外圆粗车循环指令G71【学习目标】1、理解外圆粗车循环指令的格式及功能；2、了解外圆粗车循环的粗车走刀路线；3、掌握外圆粗车循环指令的编程方法。

【学习重点】1、G71的功能及格式；2、应用G71的编程方法【学习难点】粗车指令G71的走刀路线【学习方法】学生自主学习，生生互动、讨论；教师的讲解、点拨、演示【教学用具】多媒体【教学过程】：〖导入回顾〗[回顾] 1、前面学习了哪些基本指令？各有什么功能？2、完成一刀车削需几步？分别是什么？用几段程序？看下面的图纸：毛坯：ø120×180，开动大脑怎样编程才能完成加工？[讨论]如图所示阴影部分一刀是不能完成的，因为右端吃刀量太大：（120-40）/2＝40mm，按每次车削吃刀量按1mm计算，要40次才能完成，一次需四段程序，而且每次加工的左终点需要计算，是不是感觉太复杂、太麻烦了，那么有没有一个指令可以自动完成零件的粗车呢？[导入]肯定有，那就是外圆粗车循环指令G71，它具有强大的神奇的功能，那就是只要是告诉它粗加工的吃刀量、退刀量，精加工余量和精加工路线，它就能自动地给出粗加工路线和加工次数，完成各外圆表面的粗加工。

G71将是以后我们编程的最重要的一个指令。

[导入][讨论分析]如上图，不可能一刀加工完，因为吃刀量太大：（120-40）/2=40mm，若采用1mm的吃刀量，还要40刀完成，完成每刀需要四段程序，另外每刀向左车削的终点也需要计算，因此太麻烦！那么有没有方法让系统自动地完成粗加工呢，有，那就是今天我们要学习的外圆粗车循环指令G71。

一、外圆粗车指令G71的格式及功能〖自主学习讨论〗1、外圆精车循环指令的功能：只要指定粗加工背吃刀量、精加工余量和精加工路线，系统便可自动给出粗加工路线和加工次数，完成各外圆表面的粗加工。

2、G71的粗车路线和精车路线〖多媒体演示〗设定粗车吃刀量△d ，退刀量为e,为如下图所示，该功能指定最终切削路径：从始点经A ’到B 。

要给出最终精加工路径、精加工余量、循环次数等信息，系统就能自动
决定刀具粗加工路径并重复切削直至加工完毕。因此复合切削固定循环
指令能够实现更为复杂的零件加工。
1、外圆粗车复合循环指令 G71
（1）指令功能：系统执行该循环指令可将工件毛坯按精加工的形状及 设定的精加工留量，自动多次加工将余量全部车掉，粗加工的轨迹由数 控系统自动设定 （3） 指令格式：
2、精车循环指令 G70 （1）指令功能
（2）指令格式：
（2） 指令格式：
编程练习
复习： 1、G00 指令的格式含义？ 2、G01 指令的格式含义？
（3）参数的含义：
四、车削实训 小结 作业
一 、组织教学 二、教学过程
教学环节
备注
学生起立、互相问 候
1、复习提问： 1、G00 指令的格式及含义？ 2、G01 指令的格式及含义？
G 71 U(△d) R(△e) ； G 71 P (ns) Q (nf) U(△u) W(△w) F(f) S(s) T(t) ；
N (s) ……
……
……
从 N(s)到 N(f)的程序段为精加工
N (f) ……
内容
（3）参数的含义：
U(△d)：每次切削深度（半径设定）
R(△e)：退刀量
P (ns)： 精加工程序第一个程序段的顺序号
根据工艺基准和 尺寸基准确定
采用绝对值坐标
G01 X0 Z-4；（切断） G00 X100 Z100；（退刀至安全位置）
M30；（程序结束）
小结： 外圆粗车复合循环指令 G71 精车循环指令 G70 运用 G71 与 G70 进行编程与加工
作业：按上图在数控加工仿真软件上进行编程及车削练习
