管道工技师技能实作2

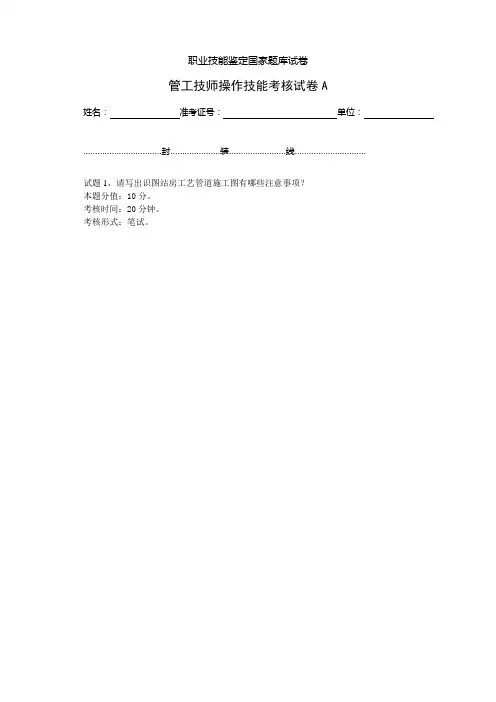

管工技师操作技能考核试卷A
姓名：准考证号：单位：……………………………封…………………装……………………线…………………………
试题1、请写出识图站房工艺管道施工图有哪些注意事项？
本题分值：10分。

考核时间：20分钟。

考核形式：笔试。

管工技师操作技能考核试卷
姓名：准考证号：单位：……………………………封…………………装……………………线…………………………
试题2、绘制斜等侧图
本题分值：20分。

考核时间：20分钟。

考核形式：笔试。

具体考核要求：按照正确的方法将本题给出的设备配管平、立面图绘制成斜等侧图否定项说明：考生若绘制成正等侧图，则该题成绩记为零分。

管工技师操作技能考核试卷
姓名：准考证号：单位：……………………………封…………………装……………………线…………………………
试题3、复杂管件制作
本题分值：70分。

考核时间：240分钟。

考核形式：实际操作。

具体考核要求：根据图纸要求，按照正确的方法制作管件。

否定项说明：考生若超过本题规定的考试时间15分钟或造成重大人身伤害事故，该题成绩记为零分。

穿戴防护用品
正确穿戴防护用品，如手套、口罩、安全帽等，以降低安全风险。
检查工作环境
在操作前检查工作环境，确保没有安全隐患存在。
注意操作细节
在操作过程中注意细节，如避免过度用力、正确使用工具等，以确保安全。
04 管道工技师案例分析
案例一：管道泄漏故障排除
总结词
故障诊断与修复
详细描述
介绍一起管道泄漏故障的发现、诊断和修复过程，包括泄漏位置确定、原因分 析、修复方案制定和实施等步骤。
THANKS FOR WATCHING
感谢您的观看
管道工技师的操作规范
管道工技师应熟练掌握各种管道工具、设备和 器材的使用方法，确保工作过程中的安全和质
量。
管道工技师应对工作过程中的问题及时处理和解决， 并做好相应的记录和报告工作。
管道工技师在进行管道安装、维修、改造等工 作时，应严格遵守相关操作规程和技术标准。
管道工技师应注重工作细节，严格按照设计图纸 和施工要求进行操作，确保管道系统的正常运行 。
案例二：管道系统优化改造
总结词
系统升级与改进
详细描述
介绍对某管道系统进行优化改造的案例，包括系统现状分析、改造方案设计、施工过程管理和改造效果评估等内 容。
案例三：管道施工质量控制
总结词
质量控制与管理
详细描述
介绍在管道施工过程中如何进行质量控制与管理的案例，包括施工前准备、施工过程监控、质量检测 与验收等环节的详细操作和注意事项。
。
管道材料与设备
熟悉各种管道材料和设备，了 解其性能和特点，能够根据工 程需要进行选择和配置。
管道施工技能
掌握管道施工的基本技能和方 法，包括管道切割、焊接、安 装、调试等，能够独立完成管 道施工任务。

管道工技师理论管道工技师（二级）理论知识一、单项选择题（选择一个正确的答案，将相应的字母填涂在答题卡相应的位置上。

每题1分，满A、1.0m B、2.0m C、1.5～2.0m D、无所谓16、焊接质量缺陷中，下列缺陷是最危险的是（）。

A、夹渣B、焊瘤C、裂纹D、气孔分50分。

） 1、卢梭讲到：“人是生而自由的，但却无处不在枷锁之中”，意思是说（）。

A、枷锁压制了人性，使人不自由��B、自由就应当是“为所欲为”��C、自由与枷锁是对立统一的��D、自由就是要我们废弃一切枷锁2、下列哪一项没有违反诚实守信的要求？（）。

��A、保守企业秘密B、派人打进竞争对手内部，增强竞争优势C、根据服务对象来决定是否遵守承诺D、凡有利于增大企业利益的行为都努力为之 3、坚持真理，秉公办事，就必须努力做到（）。

��A、优质服务��B、维护企业信誉��C、要敢于说“不”��D、举止得体4、职业荣誉的特点是（）。

��A、多样性、层次性和鼓舞性��B、集体性、阶层性和竞争性��C、互助性、阶级性和奖励性��D、阶级性、激励性和多样性5、正确的义利观，在现实条件下的选择是（）。

��A、见利思己��B、见利思义��C、嘴上讲义，行动上讲利��D、行小义，得大利6、排水管道的通球试验所用的试验用球为空心硬质塑料球，其直径不小于管径内径的（ A、1/2B、2/3C、3/4D、等径 7、散热器背面与墙面之间的距离，如设计和产品说明书无要求时，应为（）。

A、10mmB、25mmC、30mmD、50mm 8、消防泵应刷成（）。

A、浅绿色B、绿色C、红色D、黄色 9、捻口用的水泥强度等级应不低于（）。

A、42.5MPaB、32.5MpaC、22.5MPaD、20MPa10、室内计算温度一般是指距地面（）m以内人们活动地区的平均温度。

A、1.0B、1.5C、2.0D、2.5 11、膨胀水箱的作用，下面错误的是（）。

A、容纳系统膨胀水B、稳定系统压力C、缺水满水的报警作用D、排水 12、管道的焊口在（）部位是可以通过验收的。

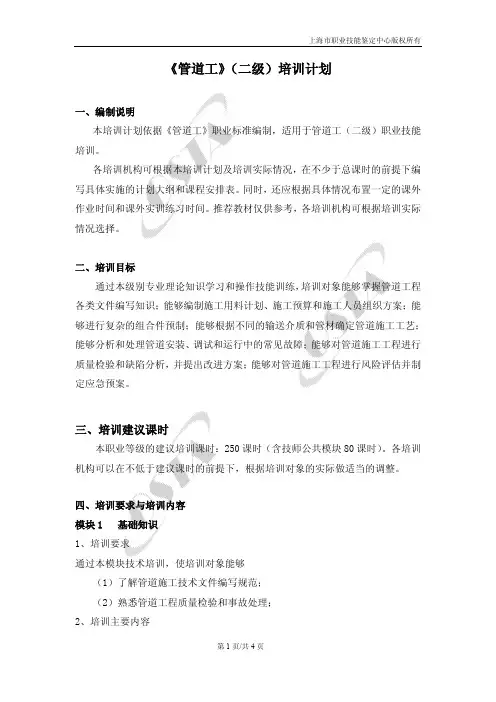

《管道工》（二级）培训计划一、编制说明本培训计划依据《管道工》职业标准编制，适用于管道工（二级）职业技能培训。

各培训机构可根据本培训计划及培训实际情况，在不少于总课时的前提下编写具体实施的计划大纲和课程安排表。

同时，还应根据具体情况布置一定的课外作业时间和课外实训练习时间。

推荐教材仅供参考，各培训机构可根据培训实际情况选择。

二、培训目标通过本级别专业理论知识学习和操作技能训练，培训对象能够掌握管道工程各类文件编写知识；能够编制施工用料计划、施工预算和施工人员组织方案；能够进行复杂的组合件预制；能够根据不同的输送介质和管材确定管道施工工艺；能够分析和处理管道安装、调试和运行中的常见故障；能够对管道施工工程进行质量检验和缺陷分析，并提出改进方案；能够对管道施工工程进行风险评估并制定应急预案。

三、培训建议课时本职业等级的建议培训课时：250课时（含技师公共模块80课时）。

各培训机构可以在不低于建议课时的前提下，根据培训对象的实际做适当的调整。

四、培训要求与培训内容模块1 基础知识1、培训要求通过本模块技术培训，使培训对象能够（1）了解管道施工技术文件编写规范；（2）熟悉管道工程质量检验和事故处理；2、培训主要内容（1）理论教学内容1.1组合件预制加工知识1.2管道施工预算1.3施工组织设计1.4管道施工工艺编制技术1.5特殊管材的焊接技术1.6管道系统的调试技术1.7高温、高压管道安装和试压技术1.8管道工程质量验收及验收报告1.9管道工程质量故障的分析及处理1.10管道工程质量问题与质量事故的处理1.11技术文件写作一般知识1.12培训与指导3、培训方式建议（1）理论教学：除一般常规课堂教学方式外，部分培训内容可借助于图纸、实物等教学工具，通过边讲边演示的教学方法，达到理解基础知识，奠定专业基础的教学目的。

模块2 施工准备1、培训要求通过本模块技术培训，使培训对象能够（1）编制审核管道施工用料计划、编制管道施工预算、编制管道施工组织方案；（2）根据输送介质和管材特点确定安装工艺。

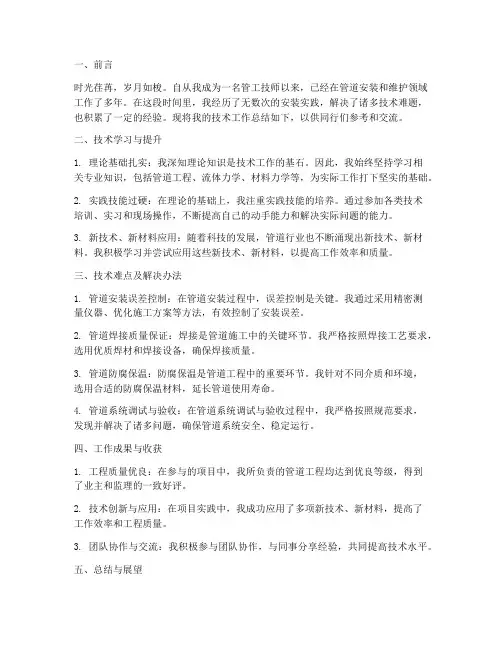

一、前言时光荏苒，岁月如梭。

自从我成为一名管工技师以来，已经在管道安装和维护领域工作了多年。

在这段时间里，我经历了无数次的安装实践，解决了诸多技术难题，也积累了一定的经验。

现将我的技术工作总结如下，以供同行们参考和交流。

二、技术学习与提升1. 理论基础扎实：我深知理论知识是技术工作的基石。

因此，我始终坚持学习相关专业知识，包括管道工程、流体力学、材料力学等，为实际工作打下坚实的基础。

2. 实践技能过硬：在理论的基础上，我注重实践技能的培养。

通过参加各类技术培训、实习和现场操作，不断提高自己的动手能力和解决实际问题的能力。

3. 新技术、新材料应用：随着科技的发展，管道行业也不断涌现出新技术、新材料。

我积极学习并尝试应用这些新技术、新材料，以提高工作效率和质量。

三、技术难点及解决办法1. 管道安装误差控制：在管道安装过程中，误差控制是关键。

我通过采用精密测量仪器、优化施工方案等方法，有效控制了安装误差。

2. 管道焊接质量保证：焊接是管道施工中的关键环节。

我严格按照焊接工艺要求，选用优质焊材和焊接设备，确保焊接质量。

3. 管道防腐保温：防腐保温是管道工程中的重要环节。

我针对不同介质和环境，选用合适的防腐保温材料，延长管道使用寿命。

4. 管道系统调试与验收：在管道系统调试与验收过程中，我严格按照规范要求，发现并解决了诸多问题，确保管道系统安全、稳定运行。

四、工作成果与收获1. 工程质量优良：在参与的项目中，我所负责的管道工程均达到优良等级，得到了业主和监理的一致好评。

2. 技术创新与应用：在项目实践中，我成功应用了多项新技术、新材料，提高了工作效率和工程质量。

3. 团队协作与交流：我积极参与团队协作，与同事分享经验，共同提高技术水平。

五、总结与展望回顾过去，我深知自己在技术工作中取得了一定的成绩，但仍有不足之处。

在今后的工作中，我将继续努力学习，不断提高自己的技术水平，为管道行业的发展贡献自己的力量。

展望未来，我将继续关注行业动态，紧跟技术发展趋势，努力成为管道行业的佼佼者。

管道工（初级）实操考核项目试卷
管道工（初级）实操考核项目试卷
1、命题说明
（1）本试题的编制以可行性、技术性和通用性为原则；
（2）本试卷以建设部与劳动和社会保障部共同审定的有关建设行业的《国家职业标准》和建设部颁发的《职业技能标准》、《职业技能岗位鉴定规范》；
（3）考核要求
1）考核时间：30分钟
（6）本试卷适用于全国范围内初级管道工技能鉴定；
2、考核注意事项
（1）对以上一项操作的“抽签”应在考试前十分钟进行。

（2）准备时间结束后由考评员下令开始时，每项考核时间结束前的3分钟提醒考生一次。

（3）如在考核操作中仪器出现故障或因本人出现意外情况，经应试者本人提出申请，监考人员同意，可终止本次鉴定，下期再复考。

3、考核所使用工具：
1）. 考生准备防护服、防护手套等工作装束；
2）. 现场设备工具表单准备：管钳、扳手、刷子、螺丝刀。

4、考核场地要求：平坦开阔，直径不小于30米。

管道工技师考试题及答案一、单项选择题（每题2分，共40分）1. 管道工在进行管道连接时，应优先考虑使用哪种连接方式？A. 焊接B. 螺纹连接C. 法兰连接D. 胶粘连接答案：A2. 在管道系统中，下列哪种材料不适合用于输送热水？A. 铜管B. 不锈钢管C. 聚氯乙烯管（PVC）D. 铸铁管答案：C3. 管道工在进行管道安装时，需要遵循的基本原则是什么？A. 先上后下B. 先左后右C. 先粗后细D. 先难后易答案：A4. 管道工在进行管道焊接时，应使用哪种保护气体？A. 氧气B. 氮气C. 氩气D. 二氧化碳答案：C5. 在管道系统中，下列哪种阀门适用于调节流量？A. 闸阀B. 球阀C. 蝶阀D. 止回阀答案：B6. 管道工在进行管道试压时，应使用哪种介质？A. 空气B. 水C. 油D. 气体答案：B7. 管道工在进行管道切割时，应使用哪种工具？A. 锯子B. 砂轮机C. 管道切割机D. 电钻答案：C8. 在管道系统中，下列哪种材料不适合用于输送腐蚀性介质？A. 不锈钢管B. 铜管C. 聚氯乙烯管（PVC）D. 镀锌钢管答案：D9. 管道工在进行管道安装时，应如何确定管道的坡度？A. 根据管道长度B. 根据管道直径C. 根据流体性质D. 根据管道材质答案：C10. 管道工在进行管道连接时，应如何确定连接长度？A. 根据管道直径B. 根据管道长度C. 根据管道材质D. 根据连接方式答案：A11. 在管道系统中，下列哪种材料不适合用于输送高压气体？A. 铜管B. 不锈钢管C. 聚氯乙烯管（PVC）D. 铸铁管答案：C12. 管道工在进行管道焊接时，应如何确定焊接电流？A. 根据管道直径B. 根据管道材质C. 根据焊接位置D. 根据保护气体类型答案：B13. 在管道系统中，下列哪种阀门不适用于调节压力？A. 闸阀B. 球阀C. 安全阀D. 蝶阀答案：C14. 管道工在进行管道试压时，应如何确定试压压力？A. 根据管道长度B. 根据管道直径C. 根据管道材质D. 根据设计压力答案：D15. 管道工在进行管道切割时，应如何确定切割角度？A. 根据管道直径B. 根据管道长度C. 根据管道材质D. 根据切割工具答案：A16. 在管道系统中，下列哪种材料不适合用于输送低温介质？A. 铜管B. 不锈钢管C. 聚氯乙烯管（PVC）D. 聚乙烯管（PE）答案：C17. 管道工在进行管道焊接时，应如何确定焊接速度？A. 根据管道直径B. 根据管道材质C. 根据焊接电流D. 根据焊接位置答案：C18. 在管道系统中，下列哪种阀门适用于切断流体？A. 闸阀B. 球阀C. 蝶阀D. 止回阀答案：A19. 管道工在进行管道试压时，应如何确定试压时间？A. 根据管道长度B. 根据管道直径C. 根据管道材质D. 根据设计要求答案：D20. 管道工在进行管道切割时，应如何确定切割深度？A. 根据管道直径B. 根据管道长度C. 根据管道材质D. 根据切割工具答案：A二、多项选择题（每题3分，共30分）21. 管道工在进行管道连接时，可能需要使用哪些工具？A. 扳手B. 焊接机C. 管道切割机D. 法兰答案：ABCD22. 在管道系统中，哪些因素会影响管道的使用寿命？A. 管道材质B. 管道直径C. 管道压力D. 管道温度答案：ACD23. 管道工在进行管道焊接时，需要考虑哪些因素？A. 焊接电流B. 焊接速度C. 焊接位置D. 保护气体类型答案：ABCD24. 在管道系统中，哪些阀门适用于调节流量？A. 闸阀B. 球阀C. 蝶阀D. 止回阀答案：BC25. 管道工在进行管道试压时，需要考虑哪些因素？A. 试压介质B. 试压压力C. 试压时间D. 管道材质答案：ABC26. 在管道系统中，哪些材料适用于输送腐蚀性介质？A. 铜管B. 不锈钢管C. 聚氯乙烯管（PVC）D. 铸铁管答案：AB27. 管道工在进行管道焊接时，需要遵循哪些原则？A. 先上后下B. 先左后右C. 先粗后细D. 先难后易答案：A28. 在管道系统中，哪些阀门适用于调节压力？A. 闸阀B. 球阀C. 安全阀D. 蝶阀答案：C29. 管道工在进行管道试压时，需要使用哪些设备？A. 压力表B. 试压泵C. 管道切割机D. 法兰答案：AB30. 在管道系统中，哪些材料适用于输送高压气体？A. 铜管B. 不锈钢管C. 聚氯乙烯管（PVC）D. 铸铁管答案：AB三、判断题（每题1分，共10分）31. 管道工在进行管道连接时，应优先考虑使用焊接连接。

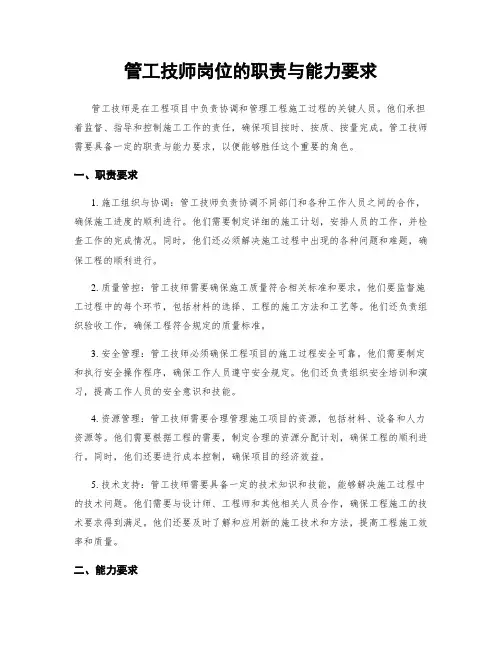

管工技师岗位的职责与能力要求管工技师是在工程项目中负责协调和管理工程施工过程的关键人员。

他们承担着监督、指导和控制施工工作的责任，确保项目按时、按质、按量完成。

管工技师需要具备一定的职责与能力要求，以便能够胜任这个重要的角色。

一、职责要求1. 施工组织与协调：管工技师负责协调不同部门和各种工作人员之间的合作，确保施工进度的顺利进行。

他们需要制定详细的施工计划，安排人员的工作，并检查工作的完成情况。

同时，他们还必须解决施工过程中出现的各种问题和难题，确保工程的顺利进行。

2. 质量管控：管工技师需要确保施工质量符合相关标准和要求。

他们要监督施工过程中的每个环节，包括材料的选择、工程的施工方法和工艺等。

他们还负责组织验收工作，确保工程符合规定的质量标准。

3. 安全管理：管工技师必须确保工程项目的施工过程安全可靠。

他们需要制定和执行安全操作程序，确保工作人员遵守安全规定。

他们还负责组织安全培训和演习，提高工作人员的安全意识和技能。

4. 资源管理：管工技师需要合理管理施工项目的资源，包括材料、设备和人力资源等。

他们需要根据工程的需要，制定合理的资源分配计划，确保工程的顺利进行。

同时，他们还要进行成本控制，确保项目的经济效益。

5. 技术支持：管工技师需要具备一定的技术知识和技能，能够解决施工过程中的技术问题。

他们需要与设计师、工程师和其他相关人员合作，确保工程施工的技术要求得到满足。

他们还要及时了解和应用新的施工技术和方法，提高工程施工效率和质量。

二、能力要求1. 技术能力：管工技师需要具备扎实的工程技术知识和丰富的实际操作经验。

他们需要熟悉相关的工程施工标准和规范，了解施工工艺和方法。

他们还需要具备一定的计划和组织能力，能够合理安排施工过程，提高施工效率。

2. 沟通能力：管工技师需要具备良好的沟通能力和团队合作精神。

他们需要与各个部门和工作人员密切合作，协调解决各种问题。

他们还需要与监理单位、业主和其他相关方保持良好的沟通，及时报告工程进展和问题。

完成时间实际操作时间为100分钟其中工作准备时间10分钟工件加工时间90分钟在规定的时间内完成每提前一分钟加01分每推迟一分钟减03分延迟完成时间超过40分钟取消本次成绩

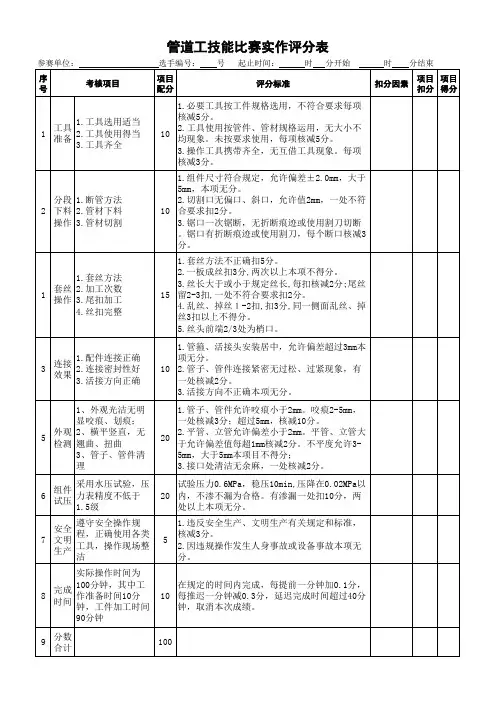

管道工技能比赛实作评分表
参赛单位： 序 号 考核项目 选手编号： 项目 配分 号 起止时间： 评分标准 时 分开始 时 扣分因素 分结束 项目 项目 扣分 得分
分段 1.断管方法 2 下料 2.管材下料 操作 3.管材切割
1.套丝方法 套丝 2.加工次数 1 操作 3.尾扣加工 4.丝扣完整
1.配件连接正确 连接 3 2.连接密封性好 效果 3.活接方向正确 1、外观光洁无明 显咬痕、划痕； 外观 2、横平竖直，无 5 检测 翘曲、扭曲 3、管子、管件清 理 6 采用水压试验，压 组件 力表精度不低于 试压 1.5级
1.工具选用适当 工具 1 2.工具使用得当 准备 3.工具齐全
1.必要工具按工件规格选用，不符合要求每项 核减5分。 2.工具使用按管件、管材规格运用，无大小不 10 均现象。未按要求使用，每项核减5分。 3.操作工具携带齐全，无互借工具现象。每项 核减3分。 1.组件尺寸符合规定，允许偏差±2.0mm，大于 5mm，本项无分。 2.切割口无偏口、斜口，允许值2mm，一处不符 10 合要求扣2分。 3.锯口一次锯断，无折断痕迹或使用割刀切断 。锯口有折断痕迹或使用割刀，每个断口核减3 分。 1.套丝方法不正确扣5分。 2.一板成丝扣3分,两次以上本项不得分。 3.丝长大于或小于规定丝长,每扣核减2分;尾丝 15 留2-3扣,一处不符合要求扣2分。 4.乱丝、掉丝１-2扣,扣3分,同一侧面乱丝、掉 丝3扣以上不得分。 5.丝头前端2/3处为梢口。 1.管箍、活接头安装居中，允许偏差超过3mm本 项无分。 10 2.管子、管件连接紧密无过松、过紧现象，有 一处核减2分。 3.活接方向不正确本项无分。 1.管子、管件允许咬痕小于2mm。咬痕2-5mm， 一处核减3分；超过5mm，核减10分。 2.平管、立管允许偏差小于2mm。平管、立管大 20 于允许偏差值每超1mm核减2分。不平度允许35mm，大于5mm本项目不得分； 3.接口处清洁无余麻，一处核减2分。 试验压力0.6MPa，稳压10min,压降在0.02MPa以 20 内，不渗不漏为合格。有渗漏一处扣10分，两 处以上本项无分。 1.违反安全生产、文明生产有关规定和标准， 核减3分。 2.因违规操作发生人正确使用各类 7 文明 工具，操作现场整 生产 洁 实际操作时间为 100分钟，其中工 完成 8 作准备时间10分 时间 钟，工件加工时间 90分钟 9 分数 合计

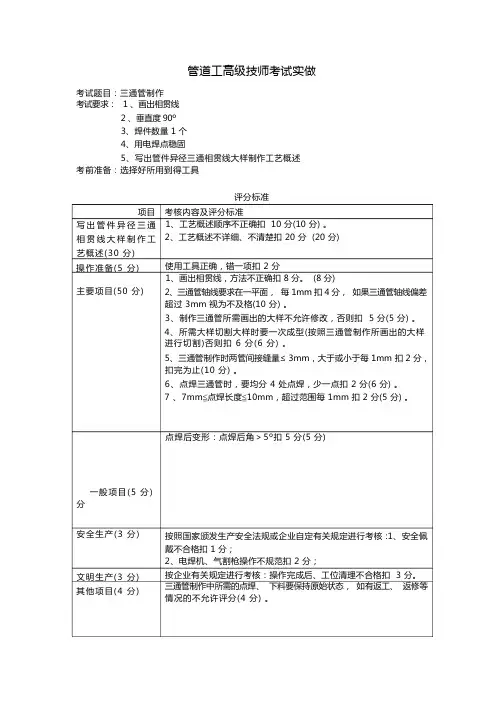

管道工高级技师考试实做考试题目：三通管制作考试要求： 1 、画出相贯线2 、垂直度 90º3、焊件数量 1 个4、用电焊点稳固5、写出管件异径三通相贯线大样制作工艺概述考前准备：选择好所用到得工具项目写出管件异径三通相贯线大样制作工艺概述(30 分)操作准备(5 分)主要项目(50 分)评分标准考核内容及评分标准1、工艺概述顺序不正确扣 10 分(10 分) 。

2、工艺概述不详细、不清楚扣 20 分 (20 分)使用工具正确，错一项扣 2 分1、画出相贯线，方法不正确扣 8 分。

(8 分)2、三通管轴线要求在一平面，每 1mm 扣 4 分，如果三通管轴线偏差超过 3mm 视为不及格(10 分) 。

3、制作三通管所需画出的大样不允许修改，否则扣 5 分(5 分) 。

4、所需大样切割大样时要一次成型(按照三通管制作所画出的大样进行切割)否则扣 6 分(6 分) 。

5、三通管制作时两管间接缝量≤ 3mm，大于或小于每 1mm 扣 2 分，扣完为止(10 分) 。

6、点焊三通管时，要均分 4 处点焊，少一点扣 2 分(6 分) 。

7 、7mm≦点焊长度≦10mm，超过范围每 1mm 扣 2 分(5 分) 。

点焊后变形：点焊后角＞5º扣 5 分(5 分)一般项目(5 分) 分安全生产(3 分)文明生产(3 分) 其他项目(4 分) 按照国家颁发生产安全法规或企业自定有关规定进行考核 :1、安全佩戴不合格扣 1 分；2、电焊机、气割枪操作不规范扣 2 分；按企业有关规定进行考核：操作完成后、工位清理不合格扣 3 分。

三通管制作中所需的点焊、下料要保持原始状态，如有返工、返修等情况的不允许评分(4 分) 。

工程管道工考核评分表一(高级技师) 题目三通管制作考试日期考生考核要求写出管件异径三通相贯线大样制作工艺概述(30 分)1、工艺概述顺序要正确2 、工艺概述要详细、清楚用时(min) 60 分钟评分标准1、工艺概述顺序不正确扣 10 分 (10分) 。

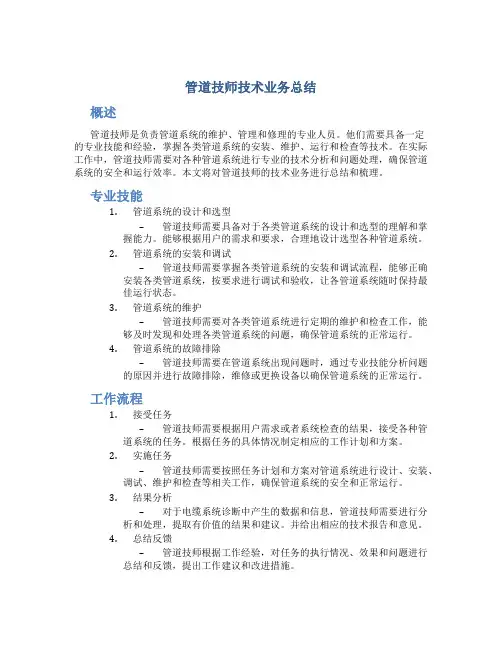

管道技师技术业务总结概述管道技师是负责管道系统的维护、管理和修理的专业人员。

他们需要具备一定的专业技能和经验，掌握各类管道系统的安装、维护、运行和检查等技术。

在实际工作中，管道技师需要对各种管道系统进行专业的技术分析和问题处理，确保管道系统的安全和运行效率。

本文将对管道技师的技术业务进行总结和梳理。

专业技能1.管道系统的设计和选型–管道技师需要具备对于各类管道系统的设计和选型的理解和掌握能力。

能够根据用户的需求和要求，合理地设计选型各种管道系统。

2.管道系统的安装和调试–管道技师需要掌握各类管道系统的安装和调试流程，能够正确安装各类管道系统，按要求进行调试和验收，让各管道系统随时保持最佳运行状态。

3.管道系统的维护–管道技师需要对各类管道系统进行定期的维护和检查工作，能够及时发现和处理各类管道系统的问题，确保管道系统的正常运行。

4.管道系统的故障排除–管道技师需要在管道系统出现问题时，通过专业技能分析问题的原因并进行故障排除，维修或更换设备以确保管道系统的正常运行。

工作流程1.接受任务–管道技师需要根据用户需求或者系统检查的结果，接受各种管道系统的任务。

根据任务的具体情况制定相应的工作计划和方案。

2.实施任务–管道技师需要按照任务计划和方案对管道系统进行设计、安装、调试、维护和检查等相关工作，确保管道系统的安全和正常运行。

3.结果分析–对于电缆系统诊断中产生的数据和信息，管道技师需要进行分析和处理，提取有价值的结果和建议。

并给出相应的技术报告和意见。

4.总结反馈–管道技师根据工作经验，对任务的执行情况、效果和问题进行总结和反馈，提出工作建议和改进措施。

注意事项管道技师在工作中需要注意以下几点：1.熟悉安全操作规范，必须保证人身安全和设备安全。

2.按照任务要求和规定的时间完成各项工作。

3.了解相关标准和规范，保证管道系统的合规性。

4.维护和更新现有的装备和工具，以保证管道系统的正常维护和修理。

结语以上便是管道技师专业技能和工作流程的总结，虽然工作内容比较单一，但涉及面非常广，需要管道技师全身心的投入，在工作中不断积累经验和技能，才能不断提高自己的技术能力，做好管道系统的维护和管理，保障人们生活和生产的安全。

神华准能公司中级管道工技能实操题
一、题目名称：热水双管铸铁散热器连接
二、题目内容：
1.组装2组4片铸铁散热器
2.分别将两组散热器，以双管暗管暗装形式连接
3.连接形式，以提供的标准图为准
三、时间要求：2小时
四、操作要求：
1.熟悉图样，确认所需材料品种、数量、将所需材料、配件尽可能一次准备齐全。

2.按图纸所标注尺寸，合理下料，安装过程中要注意掌握相互衔接。

3.选用设备、工具恰当，操作规范
4.正确穿戴工作服，安全帽，防护鞋。

5.安装完成后，及时请理麻丝外挂，废弃边角料堆放到指定位置。

6.除电动套丝机共用外，手动工具自行解决
题目名称：热水双管铸铁散热器连接标准图
工器具准备清单
一、工具、场地、设备：
电动套丝机： 1台；管锉： 2把
散热器组装钥匙：1组；
3m2的安装场地
二、主要材料：
1.标准铸铁散热器 8片 9.跨弯DN25 2个
2.DN25焊接钢管 5m 10.散热器内丝 12个
3.DN20焊接钢管 6m 11.散热堵头 4个
4.DN20弯头 2个 12.散热器管接头 4个
5.DN20活接头 4个 13.DN20乙字弯 2个
6.四通DN25变20 1个 14.散热器连接垫 20个
7.DN20闸阀2个 15.麻丝适量
8.三通DN25变20 2个
神华准能公司职业技能鉴定
管道工中级工考核要求及评分标准考号：分数：
考评员签字：。

管道工技师个人总结作为一名管道工技师，我在工作中积累了许多宝贵的经验，以下是对我个人工作的总结：一、工作经验在过去的工作中，我参与了众多管道工程，包括室内外的给排水管道、暖通管道、燃气管道等。

在这些项目中，我积累了丰富的实践经验，熟悉了各种管道材料、管件、阀门等，掌握了管道安装、维修、更换等技能。

二、技术水平我在工作中不断提高自己的技术水平，了解最新的管道技术和发展趋势。

我能够熟练运用CAD软件进行管道图纸设计和深化，同时熟练掌握了管道施工的各项技术要求和规范，能够为客户提供优质的技术支持和服务。

三、团队合作在工作中，我注重团队合作，与同事们密切配合，共同完成各项任务。

我能够积极参与团队讨论，分享自己的经验和技能，同时也虚心向他人学习，不断提高自己的团队合作能力。

四、解决问题的能力在遇到问题时，我能够迅速分析问题原因，提出解决方案并采取有效措施予以解决。

我注重细节，善于发现问题并及时解决，从而保障了项目的顺利进行。

五、自我提升我深刻认识到自我提升的重要性，因此在工作中不断学习和提高自己的能力。

我参加了各种行业培训和学习活动，掌握了更多的新知识和技能，不断提高自己的专业素养。

六、客户评价我的客户对我的工作给予了高度评价，他们认为我具有专业、负责、耐心的服务态度，能够迅速解决各种管道问题，为他们的生产和生活提供了有力保障。

七、社会贡献作为一名管道工技师，我深知自己的工作对于社会的重要性。

我在工作中注重环保和安全，积极推广节能技术和环保理念，为社会的可持续发展做出了自己的贡献。

八、其他在工作中，我还面临了许多其他挑战，例如施工环境复杂、工期紧张、成本限制等。

我通过合理安排资源、优化施工流程等方式，成功克服了这些挑战，完成了各项任务。

总结来说，我在工作经验、技术水平、团队合作、解决问题的能力、自我提升、客户评价、社会贡献以及其他方面取得了一定的成绩。

然而，我深知自己还有许多不足之处，需要继续努力学习和提高。

管道工技师(jìshī)实作A(答案)管道工技师(jìshī)实作A(答案)__________考_：_期日生试考(shì kǎo)答题请_____不_____要_：_名超姓过此__线_________________：_位单2022年贵阳供电技师(jìshī)评聘实作试卷〔A〕工种：管道工考试(kǎoshì)时间：90分钟题号一二三四五总分核分人总分值实得分一、问答题(每题15分，共60分)1、请答复电动机、水泵铭牌的主要参数有哪些，水泵机组的得分阅卷人运行数据与铭牌参数有什么关联，安规都有哪些规定答：水泵的主要参数包括流量、扬程、转速、配套功率、效率、允许吸上真空高度和汽蚀余量等。

(3分)电动机的主要参数：型号、容量、额定转速、额定电压、额定电流、接法、工作方式、频率、温升、功率因数等。

(4分)关于铭牌参数与运行数据的关联在安规中有以下规定：1、电动机的运行电压可在其额定电压的-10～+10%范围内变动；按额定功率运行时，三相最大不平衡线电压，不得超过5%；运行中任一相电流不超过额定值时，不平衡电压不应超过10%。

(2分)2、电动机除启动过程外，运行电流不应超过额定值，不平衡电流不得超过10%;(2分)3、电动机各部运行温度最高不得超过环境温度(40C)+温升。

(2分)4、运行中的真空表读数不得超过允许吸上真空高度。

(2分)2、修建阀门井时技术要求有哪些答：(1)管网中各附件，一般应安装在阀门井内。

一般采用砖砌、石砌或钢筋混凝土建造。

(3分)(2)为了降低造价，配件应布置紧凑，阀门井尺寸和管件与阀门在井室内的位置，应能保证管件与阀门的折换方便。

接口和法兰不得放在砌体内。

井的深度由水管埋设深度确定，但井底到承口或法兰盘下缘不得小于0.1m。

法兰盘外缘和井壁的距离宜不应小于0.25m(Dn400mm)和0.35m(Dn>400mm)。

(7分)(3)车站内线路间的井室不应高于轨道顶面，在公路、道路、硬化场地上砌筑井室，井盖应和路面齐平。

《管道工》（二级）培训计划一、编制说明本培训计划依据《管道工》职业标准编制，适用于管道工（二级）职业技能培训。

各培训机构可根据本培训计划及培训实际情况，在不少于总课时的前提下编写具体实施的计划大纲和课程安排表。

同时，还应根据具体情况布置一定的课外作业时间和课外实训练习时间。

推荐教材仅供参考，各培训机构可根据培训实际情况选择。

二、培训目标通过本级别专业理论知识学习和操作技能训练，培训对象能够掌握管道工程各类文件编写知识；能够编制施工用料计划、施工预算和施工人员组织方案；能够进行复杂的组合件预制；能够根据不同的输送介质和管材确定管道施工工艺；能够分析和处理管道安装、调试和运行中的常见故障；能够对管道施工工程进行质量检验和缺陷分析，并提出改进方案；能够对管道施工工程进行风险评估并制定应急预案。

三、培训建议课时本职业等级的建议培训课时：250课时（含技师公共模块80课时）。

各培训机构可以在不低于建议课时的前提下，根据培训对象的实际做适当的调整。

四、培训要求与培训内容模块1 基础知识1、培训要求通过本模块技术培训，使培训对象能够（1）了解管道施工技术文件编写规范；（2）熟悉管道工程质量检验和事故处理；2、培训主要内容（1）理论教学内容1.1组合件预制加工知识1.2管道施工预算1.3施工组织设计1.4管道施工工艺编制技术1.5特殊管材的焊接技术1.6管道系统的调试技术1.7高温、高压管道安装和试压技术1.8管道工程质量验收及验收报告1.9管道工程质量故障的分析及处理1.10管道工程质量问题与质量事故的处理1.11技术文件写作一般知识1.12培训与指导3、培训方式建议（1）理论教学：除一般常规课堂教学方式外，部分培训内容可借助于图纸、实物等教学工具，通过边讲边演示的教学方法，达到理解基础知识，奠定专业基础的教学目的。

模块2 施工准备1、培训要求通过本模块技术培训，使培训对象能够（1）编制审核管道施工用料计划、编制管道施工预算、编制管道施工组织方案；（2）根据输送介质和管材特点确定安装工艺。

管工（技师）实操复习题1、常用离心泵的工作参数有哪些？答：流量、扬程、功率、效率。

2、常用的焊接坡口形式有哪些？开坡口的目的是什么答:⑴：坡口形式有I形、V形、U形、Y形坡口等。

⑵：主要目的是：①为了保证电弧焊能够深入焊缝根部，使根部焊透②便于清除熔渣，获得较好的焊缝成型。

③坡口还能起到调节基本金属和填充金属比例的作用。

3、试述阀门按使用功能分类的名称及作用⑴：截断阀类,接通或截断管路中介质。

⑵：止回阀(单向、逆止)类,防止管路中介质倒流。

⑶：调节阀类，调节管路中介质流量、压力等参数。

⑷：分流阀类，分配、分离或混合管路中介质。

⑸：安全阀类，防止介质压力超过规定数值，对管路或设备进行超载保护。

4、金属材料的物理性能有哪些？答：有：比重、热膨胀性、可溶性、导热性、导电性。

5、熟铁管主要有哪些种？答：无缝钢管、焊接钢管、镀锌钢管、钢板卷管、螺旋钢管6、怎样用简单的方法检验常用的黑白铁管的质量？答(1）外管检查：内外表面光滑、平直、没有裂纹、开焊等缺陷。

7、常用的吊装索具有哪几种？（绑扎和吊挂重物的工具）答：(1）绳索(2）滑轮(3）吊钩8、抽、加盲板应注意哪些事项？答：（1）严格执行安全检修任务书的要求。

（2）作业前必须与化工取得联系。

（3）履行挂牌制。

（4）根据工艺条件选好垫片及加垫片方向。

（5）拆前应先泄压。

（6）对于易燃易爆有毒有害介质的应使用相应的防爆工具及做好安全防护措施。

9.氧气瓶的安全使用知识有哪些？答：（1）氧气瓶不准与其他易燃气瓶、易燃物品一起放置保存，更不准同车运输，氧气瓶不准用吊车输送。

（2）氧气瓶不准许全部用完，至少要留有0.05Mｐａ的剩余压力，并将阀门闭紧，记住空瓶标记。

（3）氧气表在装表前应先把阀门打开一下，以吹静嘴及其周围的水分、灰尘等杂物，装表时要用专有工具，动作要缓慢，操作人员应站在钢瓶的侧面，并检查瓶口螺母是否有漏气或油渍，并及时消除，氧气表装上后至少要拧5扣以上，并用扳手拧紧，以防氧气表吹掉伤人。

2
试题 30 直流干扰排流保护设计.............................................................................................95 试题 31 交流干扰排流保护设计.............................................................................................98 试题 32 GIPS 法防腐层性能检测 .........................................................................................101 试题 33 DCVG 法防腐层性能检测 ......................................................................................104 试题 34 3PE 防腐层生产作业线设计 ...................................................................................107 试题 35 涂层失效调查分析方案制作................................................................................... 110 试题 36 管道腐蚀调查方案编写........................................................................................... 113 试题 37 管道水工保护工程施工设计方案审核................................................................... 116 试题 38 护坡施工质量控制点确定....................................................................................... 119 试题 39 用感应法对地下未知管线查找...............................................................................123 试题 40 管道防腐层漏点检测...............................................................................................127 试题 41 管道防腐层漏点大小定性分析...............................................................................131 试题 42 管道泄漏点查找.......................................................................................................135
