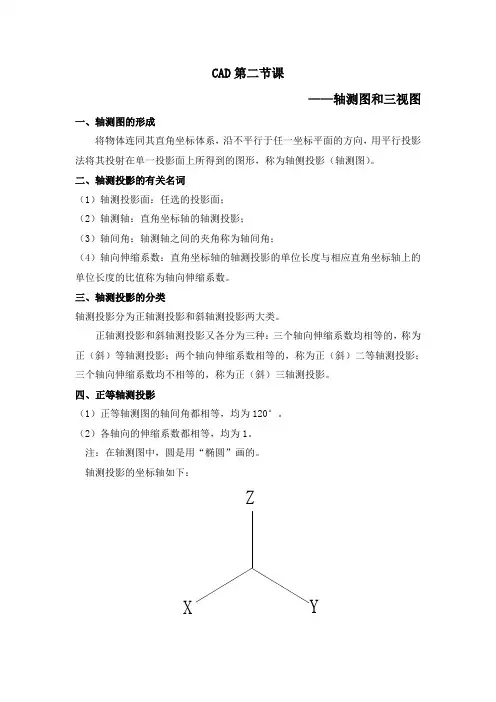

CAD第二节课——轴测图和三视图一、轴测图的形成将物体连同其直角坐标体系，沿不平行于任一坐标平面的方向，用平行投影法将其投射在单一投影面上所得到的图形，称为轴侧投影（轴测图）。
二、轴测投影的有关名词（1）轴测投影面：任选的投影面；（2）轴测轴：直角坐标轴的轴测投影；（3）轴间角：轴测轴之间的夹角称为轴间角；（4）轴向伸缩系数：直角坐标轴的轴测投影的单位长度与相应直角坐标轴上的单位长度的比值称为轴向伸缩系数。
三、轴测投影的分类轴测投影分为正轴测投影和斜轴测投影两大类。
正轴测投影和斜轴测投影又各分为三种：三个轴向伸缩系数均相等的，称为正（斜）等轴测投影；两个轴向伸缩系数相等的，称为正（斜）二等轴测投影；三个轴向伸缩系数均不相等的，称为正（斜）三轴测投影。
四、正等轴测投影（1）正等轴测图的轴间角都相等，均为120°。
（2）各轴向的伸缩系数都相等，均为1。
注：在轴测图中，圆是用“椭圆”画的。
轴测投影的坐标轴如下：ZX Y五、轴测图的画法1、在下拉菜单“工具”中点“草图设置”——出现“草图设置”对话框——在“捕捉和栅格”中选择“等轴测捕捉”。
2、按F5可改变光标方向（注意光标的变化）。
3、组合体可分为四部分：底板、圆柱筒、竖版和三角板（按作图顺序）。
（1）底板画法：点“直线”，做长64、宽36的矩形——在两个直角处做半径为14的圆弧——在两圆弧内侧分别做半径为3的圆。
切换光标，将底板面在竖直方向复制，距底板面8mm，得到底板。
（2）圆柱筒：点“椭圆”，椭圆的圆心距地面42mm，大椭圆半径18mm，小椭圆半径9mm。
切换光标，将所做两个椭圆在斜方向复制，间距20mm。
（3）竖版：以底面两个角点为基点，分别做大圆的切线，将切线和圆复制，间距为8mm。
利用修剪功能，剪去不可见部分。
（4）三角板：找底面板的中点，三角板长8mm，宽28mm，高20mm。
六、三视图根据上述轴测图的尺寸，做三视图。
注意以下几点：（1）可见部分一定是实线，不可见部分一定是虚线；（2）竖版与圆筒的切线，注意切点的位置；（3）共面的两个基本体，中间线不画，不共面的要画。
