机械制图练习胜利职业学院2012年7月模块一:制图基础知识与国标规定模块二:三视图的基本概念要求:参照轴测图补画三视图1. 2.3. 4.要求:读懂三视图,补画视图中锁漏的图线1. 3.2.4. 5. 6.模块三:基本体及其表面交线要求:补全被截切立体的投影1. 2. 3.4. 5. 6.要求:1-2题补全被截切立体的投影,地3-6题补画相贯线。
1. 2. 3.4. 5. 6.要求:选择正确的三视图,在括号内划勾。
1.2.模块四:组合体要求:参照轴测图,补画视图中的所缺的图线1. 2.3.4.要求:补画视图中所缺的图线1. 2. 3. 4.5. 6. 7. 8.模块五:组合体视图的绘制及尺寸标注综合训练要求:1.第1-12题根据轴测图给定尺寸画三视图并标注尺寸,第13-16体根据轴测图测量尺寸后绘制三视图并标注尺寸。
2.做图步骤提示:(1)运用形体分析法(或线面分析法),分析组合体的组成部分及其相对位置、组合关系。
(2)确定主视图的投影方向,使主视图尽量多地反映物体的形体特征。
(3)画底稿,做到轻、细、准、快。
(4)检查底稿,标注尺寸。
(5)描深图线,填写标题栏。
3.注意事项(1)视图布置均匀,留出布置尺寸的位置。
(2)正确运用形体分析法,按组合体的组成部分,一部分一部分地画。
切忌先画出一个完整的视图,再画另一个视图。
(3)标注尺寸时,不能照搬轴测图上的尺寸,应按标注组合体尺寸的要求标注,做到正确、完整、清晰,兼顾合理。
1. 3.2. 4.5. 6. 7.8. 9. 10.11. 12. 13.14. 15. 16.。

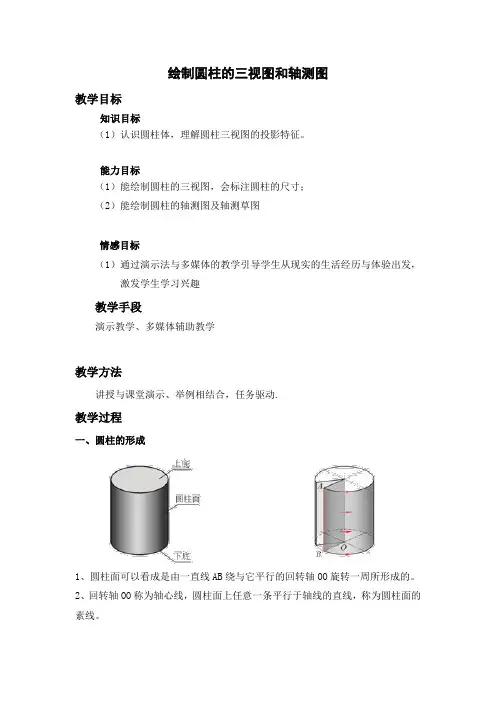

绘制圆柱的三视图和轴测图
教学目标
知识目标
(1)认识圆柱体,理解圆柱三视图的投影特征。
能力目标
(1)能绘制圆柱的三视图,会标注圆柱的尺寸;
(2)能绘制圆柱的轴测图及轴测草图
情感目标
(1)通过演示法与多媒体的教学引导学生从现实的生活经历与体验出发,激发学生学习兴趣
教学手段
演示教学、多媒体辅助教学
教学方法
讲授与课堂演示、举例相结合,任务驱动.
教学过程
一、圆柱的形成
1、圆柱面可以看成是由一直线AB绕与它平行的回转轴OO旋转一周所形成的。
2、回转轴OO称为轴心线,圆柱面上任意一条平行于轴线的直线,称为圆柱面的素线。
二、圆柱的三视图分析
三、圆柱三视图的作图步骤
1.作对称中心线、轴心线和底面位置线,画出俯视图;
2.按长对正的投影关系,并取量高度,画出主视图;
3.按高平齐、宽相等的投影关系,画出左视图。
檫去多余的图线即可。
4.标注尺寸(园的直径的高度)
四、圆柱正等轴测图的画法
画法一:画法二:
思考:通过对比两种画法,哪一种更简洁?在画图中要注意什么才能保证圆弧连接光滑?
画法三:三向正等轴测圆的画法
五、课堂小结
1、认识圆柱:
圆柱的形成:直线AB绕轴线360°旋转。
表面由素线构成,轴线为轴心线
2、圆柱三视图分析,圆柱三视图的作图步骤。
3、圆柱轴测图的不同画法及相互之间的优缺点。

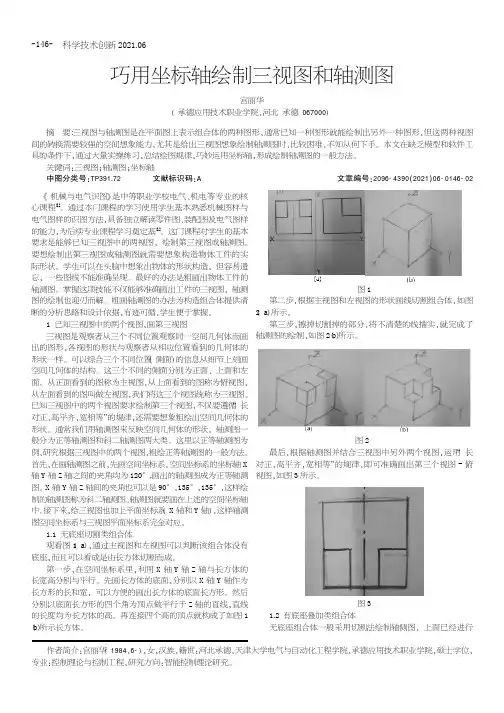

科学技术创新2021.06巧用坐标轴绘制三视图和轴测图宫丽华(承德应用技术职业学院,河北承德067000)《机械与电气识图》是中等职业学校电气、机电等专业的核心课程[1]。
通过本门课程的学习使用学生基本熟悉机械图样与电气图样的识图方法,具备独立解读零件图、装配图及电气图样的能力,为后续专业课程学习奠定基[1]。
这门课程对学生的基本要求是能够已知三视图中的两视图,绘制第三视图或轴测图。
要想绘制出第三视图或轴测图就需要想象构造物体工件的实际形状。
学生可以在头脑中想象出物体的形状构造,但容易遗忘,一些图线不能准确呈现。
最好的办法是粗画出物体工件的轴测图。
掌握这项技能不仅能够准确画出工件的三视图,轴测图的绘制也迎刃而解。
粗画轴测图的办法为构造组合体提供清晰的分析思路和设计依据,有迹可循,学生便于掌握。
1已知三视图中的两个视图,画第三视图三视图是观察者从三个不同位置观察同一空间几何体而画出的图形,各视图的形状与观察者从相应位置看到的几何体的形状一样。
可以综合三个不同位置(侧面)的信息从细节上刻画空间几何体的结构。
这三个不同的侧面分别为正面、上面和左面。
从正面看到的图称为主视图,从上面看到的图称为俯视图,从左面看到的图叫做左视图,我们将这三个视图统称为三视图。
已知三视图中的两个视图要求绘制第三个视图,不仅要遵循“长对正,高平齐,宽相等”的规律,还需要想象粗绘出空间几何体的形状。
通常我们用轴测图来反映空间几何体的形状。
轴测图一般分为正等轴测图和斜二轴测图两大类。
这里以正等轴测图为例,研究根据三视图中的两个视图,粗绘正等轴测图的一般方法。
首先,在画轴测图之前,先画空间坐标系。
空间坐标系的坐标轴X 轴Y 轴Z 轴之间的夹角均为120°,画出的轴测图成为正等轴测图。
X 轴Y 轴Z 轴间的夹角也可以是90°,135°,135°,这样绘制的轴测图称为斜二轴测图。
轴测图就要画在上述的空间坐标轴中。
