负荷计算书

有功功率：在交流电路中，凡是消耗在电阻元件上、功率不可逆转换的那部分功率（如转变为热能无功功率:无功功率是交流电路中由于电抗性元件（指纯电感或纯电容）的存在，而进行可逆性转视在功率:它通常用来表示交流电源设备（如变压器）的容量大小。

交流电源所能提供的总功率，
为热能、光能或机械能）称为有功功率
逆性转换的那部分电功率，它表达了交流电源能量与磁场或电场能量交换功率，称之为视在功率或表现功率，在数值上是交流电路中电压与电流的。

用电负荷计算书工程名:计算者:计算时间:参考标准：《民用建筑电气设计规范》JGJ/T 16-92:参考手册：《工业与民用配电设计手册》第三版:用电设备组名称总功率需要系数功率因数额定电压设备相序视在功率有功功率无功功率计算电流1 200 0.80 0.80 380 三相200.00 160.0120.0303.87总负荷:【计算公式】：Pjs = Kp * ∑(Kx * Pe)Qjs = kq * ∑(Kx * Pe * tgΦ) Sjs = √(P js * Pjs + Qjs * Qjs) Ijs = Sjs / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pjs: 144.00无功功率Qjs: 116.40视在功率Sjs: 185.16有功同时系数kp：0.90无功同时系数kp：0.97计算电流Ijs: 281.32总功率因数: 0.78有功补偿系数α：0.75无功补偿系数β：0.80补偿前功率因数COSφ1: 0.78补偿后功率因数COSφ2: 0.9无功补偿容量QC: 54.42【计算过程】：Pjs = Kp * ∑(Kx * Pe)=144.00(kW)Qjs = kq * ∑(Kx * Pe * tgΦ) =116.40(kvar)Sjs = √(Pjs * Pjs + Qjs * Qjs) =185.16(kVA)Ijs = Sjs / (√3 * Ur)=281.32(A)【变压器容量】：变压器系列：S9 额定容量：250（KW）【补偿容量】：COSφ1 =1/√[1+（β* Qjs/α* Pjs）2] =0.78COSφ2=0.9QC=α* Pjs*（tgφ1- tgφ2）=54.42。

管道支吊架负荷计算书说明：1、标准与规范：《室内管道支架及吊架》 (图集03S402)《钢结构设计规范》 (GB50017-2003)《压力管道规范》 (GBT20801-2006)2、项目支架计算所采用的型钢库为：热轧普通槽钢 GB707-88 12#、10#、8#，采用E43型手工双面焊。

3、吊架的支座通过M12,M10膨胀螺栓固定在地下室楼板或梁上。

4、所采用管支架组合如下：4根DN200 间距6m 12#槽钢 8颗M12膨胀螺栓2根DN150+2根DN125 间距4m 10#槽钢 6颗M12膨胀螺栓2根DN150+2根DN100 间距4m 10#槽钢 6颗M12膨胀螺栓4根DN125 间距4m 8#槽钢 6颗M10膨胀螺栓4根DN100 间距4m 8#槽钢 6颗M10膨胀螺栓2根DN100+2根DN65 间距4m 8#槽钢 6颗M10膨胀螺栓一、管架跨距分析车库采用B1级橡塑保温，DN80、DN100保温层厚度32mm，DN125、DN150、DN200保温层厚度36mm；管道材质：Q235-B;钢管许用应力[δ]t=112，刚性弹性模量E t=2.1*105N/mm2；DN65无缝钢管外径73mm，壁厚4mm,线重7.536kg/mDN100无缝钢管外径108mm，壁厚4mm,线重10.26kg/m;DN125无缝钢管外径133mm，壁厚4mm，线重12.73kg/m;DN150无缝钢管外径159mm，壁厚4.5mm，线重17.15kg/m;DN200无缝钢管外径219mm，壁厚6mm，线重31.52kg/m;计算管道长度荷载如下：Q65=7.536 kg/m+1000*3.14*(0.073-0.004*2)2/4+45*3.14*0.032* (0.065+0.032)=11.29 kg/m=11.29*9.8=110.64 N/m.Q100=7850*3.14*0.004*（0.108-0.004+1000*3.14*(0.108-0.004*2)2/4+45*3.14*0.032*(0.108+0.032)=18.74kg/m=18.74*9.8 =183.65N/m.Q125=7850*3.14*0.004*（0.133-0.004）+1000*3.14*(0.133-0.004* 2)2/4+45*3.14*0.036*(0.133+0.036)=25.84kg/m=25.84*9.8=253.2 8N/m.Q150=7850*3.14*0.0045*（0.159-0.0045）+1000*3.14*(0.159-0.0045*2)2/4+45*3.14*0.036*(0.159+0.036)=35.86kg/m=35.79*9. 8=350.76 N/mQ200=7850*3.14*0.006*（0.219-0.006）+1000*3.14*(0.219-0.006* 2)2/4+45*3.14*0.036*(0.219+0.036)=66.44 kg/m=66.44*9.8=651.06N/m经计算，求得管道截面抗弯系数W如下：W65=14.18 W100=32.753，W125=50.73,W150=82.005，W200=207.998；管道截面惯性矩II 65=51.74 I 100=176.86，I 125=337.35,I 150=651.94，I 200=2277.58；1. 按强度条件计算的管架最大跨距的计算公式： []tw qL δφ124.2max =L max ——管架最大允许跨距（m ）q ——管道长度计算荷载（N/m ）,q=管材重+保温重+附加重 W ——管道截面抗弯系数（cm 3） Φ——管道横向焊缝系数，取0.7[δ]t 钢管许用应力——钢管许用应力（N/mm 2）强度条件下计算得：L max(65)=7.09m 、L max(100)=8.37m 、L max(125)=8.87m 、L max(150)=9.59m 、L max(200)=11.21m2. 按刚度条件计算的管架最大跨距的计算公式： 30max 10019.0Ii E qL t =L max ——管架最大允许跨距（m ）q ——管道长度计算荷载（N/m ）,q=管材重+保温重+附加重 E t ——刚性弹性模量（N/mm 2） I ——管道截面惯性矩（cm 4） i 0——管道放水坡度，取0.002刚度条件下L max(65)=5.12m 、L max(100)=6.52m 、L max(125)=7.26m 、L max(150)=8.12m 、L max(200)=10.02m综合强度与刚度条件下管道最大允许跨距（取最小值）：L max(65)=5.12m> 4m，符合要求；L max(100)=6.52m>4m，符合要求；L max(125)=7.26m>4m，符合要求；L max(150)=8.12m> 4m，符合要求；L max(200)=10.02m>6m，符合要求。

临时用电电负荷计算书1.4.1镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar1.4.2镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar1.4.3镝灯K x = 0.6 Cosφ= 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar1.4.4镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar1.4.5塔式起重机K x = 0.2 Cosφ = 0.6 tgφ = 1.33将J c =40%统一换算到J c1 =25%的额定容量P n = 48kWP e = n×(J c/J c1)1/2×P n = 1×(0.4/0.25)1/2×48 = 60.72 kWP js = K x×P e =0.2×60.72 = 12.14kWQ js = P js× tgφ=12.14×1.33 = 16.19 kvar 1.4.6混凝土输送泵K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×32.2 = 9.66 kWQ js = P js× tgφ=9.66×1.02 = 9.86 kvar 1.4.7插入式振动器K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×1.5 = 0.45 kWQ js = P js× tgφ=0.45×1.02 = 0.46 kvar 1.4.8蛙式夯土机K x = 0.5 Cosφ = 0.55 tgφ = 1.52P js = 0.5×3 = 1.5 kWQ js = P js× tgφ=1.5×1.52 = 2.28 kvar1.4.9木工圆锯K x = 0.3 Cosφ = 0.6 tgφ = 1.33P js = 0.3×1.5 = 1.65 kWQ js = P js× tgφ=1.65×1.33 = 2.2 kvar1.4.10木压刨板机K x = 0.3 Cosφ = 0.6 tgφ = 1.33P js = 0.3×3 = 0.9 kWQ js = P js× tgφ=0.9×1.33 = 1.2 kvar1.4.11水泵K x = 0.75 Cosφ = 0.8 tgφ = 0.75P js = 0.75×7.5 = 1.625 kWQ js = P js× tgφ=1.62×0.75 = 4.22 kvar 1.4.12灰浆搅拌机K x = 0.5 Cosφ = 0.55 tgφ = 1.52P js = 0.5×3 = 1.5 kWQ js = P js× tgφ=1.5×1.52 = 2.28 kvar 1.4.13镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar 1.4.14镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar 1.4.15镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar 1.4.16镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar 1.4.17钢筋调直机K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×1.5 = 1.65 kWQ js = P js× tgφ=1.65×1.02 = 1.68 kvar 1.4.18钢筋切断机K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×1.5 = 1.65 kWQ js = P js× tgφ=1.65×1.02 = 1.68 kvar 1.4.19钢筋弯曲机K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×3 = 0.9 kWQ js = P js× tgφ=0.9×1.02 = 0.92 kvar1.4.20套丝切管机K x = 0.3 Cosφ = 0.6 tgφ = 1.33P js = 0.3×1 = 0.3 kWQ js = P js× tgφ=0.3×1.33 = 0.4 kvar1.4.21塔式起重机K x = 0.2 Cosφ = 0.6 tgφ = 1.33将J c =40%统一换算到J c1 =25%的额定容量P n = 51.5kWP e = n×(J c/J c1)1/2×P n = 1×(0.4/0.25)1/2×51.5 = 70.2 kW P js = K x×P e =0.2×70.2 = 14.04kWQ js = P js× tgφ=14.04×1.33 = 18.72 kvar1.4.22办公室K x = 0.2 Cosφ = 0.6 tgφ = 1.33P js = 0.2×20 = 4 kWQ js = P js× tgφ=4×1.33 = 1.33 kvar1.4.23临时照明K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×4 = 1.2 kWQ js = P js× tgφ=1.2×1.02 = 1.22 kvar1.4.24灰浆搅拌机K x = 0.5 Cosφ = 0.55 tgφ = 1.52P js = 0.5×3 = 1.5 kWQ js = P js× tgφ=1.5×1.52 = 2.28 kvar1.4.25交流电焊机K x = 0.35 Cosφ = 0.4 tgφ = 2.29将J c =50%统一换算到J c1 =100%的额定容量P n = S n×Cosφ = 9×0.4=3.6kWP e = n×(J c/J c1)1/2×P n = 1×(0.5/1)1/2×3.6 = 2.55 kWP js = K x×P e =0.35×2.55 = 0.89kWQ js = P js× tgφ=0.89×2.29 = 2.04 kvar1.4.26总的计算负荷计算，总箱同期系数取 Kx = 0.9总的有功功率P js = K x×ΣP js =0.9×(1.32+1.32+1.32+1.32+12.14+9.66+0.45+1.5+1.65+0.9+1.62+1.5+1.32+1.32+1.32+1.32+1.65+1.65+0.9+0.3+14.04+4+1.2+1.5+ 0.89) = 63.108 kW总的无功功率Q js = K x×ΣQ js=0.9×(1.35+1.35+1.35+1.35+16.19+9.86+0.46+2.28+2.2+1.2+4.22 +2.28+1.35+1.35+1.35+1.35+1.68+1.68+0.92+0.4+18.72+1.33+1. 22+2.28+2.04) = 71.362 kvar总的视在功率S js = ( P js2+Q js2 )1/2 = (63.1082+71.3622)1/2 = 98.296 kVA总的计算电流计算I js = S j s/(1.732×U e) = 98.296/(1.732×0.38) = 149.35 A1.1.一号二级箱导线、分箱、设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。

暖通空调负荷计算书空调负荷详细计算工程名称:佛山实验室工程编号:20151230A建设单位:计算人:王工签名：日期:校对人:签名：日期:审定人:签名：日期:一、建筑概况工程所含建筑物幢数1建筑物名称大楼1地上层数1地下层数0占地面积(m^2)0.00地上建筑面积(m^2)43.52地下建筑面积(m^2)0.00建筑总高度(m) 3.00二、室外气象参数国家中国地区广东省城市广州纬度(°)23.17经度(°)113.33海拔高度(m)41.70冬季大气压力(Pa)101900.00夏季大气压力(Pa)100400.00冬季平均室外风速(m/s) 1.70夏季平均室外风速(m/s) 1.70冬季空调室外设计干球温度(℃) 5.20夏季空调室外设计干球温度(℃)34.20冬季通风室外设计干球温度(℃)13.60夏季通风室外设计干球温度(℃)31.80冬季采暖室外设计干球温度(℃)8.00夏季空调室外设计湿球温度(℃)27.80冬季空调室外设计相对湿度(%)72.00最大冻土深度(m)0.00三、室内设计参数房间名称房间用途房间面积(m^2)房间类型夏季设计温度(℃)冬季设计温度(℃)夏季相对湿度(%)冬季相对湿度(%)人员密度(p/m^2)照明标准(W/m^2)新风供应量(m^3/h.p)大楼1~楼层1~房间1综合43.52轻型15.0035.0060.0060.000.0720.00328.30四、围护结构参数围护名称结构名称材料层厚度(mm)传热系数(W/m^2℃)传热温差衰减倍数总衰减倍数总延迟时间(h)内表面放热衰减倍数内表面放热延迟时间(h)热惰性指标传热阻(m^2℃/W)内墙(夏季)80.00 1.340.837.86 3.80 1.10 1.50 4.600.75围护名称结构名称材料层厚度(mm)传热系数(W/m^2℃)传热温差衰减倍数总衰减倍数总延迟时间(h)内表面放热衰减倍数内表面放热延迟时间(h)热惰性指标传热阻(m^2℃/W)内墙(冬季)80.00 1.340.837.86 3.80 1.10 1.50 4.600.75屋顶(夏季)1200.000.790.3135.0310.10 2.10 2.70 4.88 1.27屋顶(冬季)1200.00 1.060.3158.3712.43 2.20 1.71 4.880.94地板(夏季)1345.000.690.4528.01 6.10 1.20 1.40 2.59 1.45地板(冬季)1345.000.690.4528.01 6.10 1.20 1.40 2.59 1.45五、负荷计算方法及公式(一)、外墙和屋面传热冷负荷计算公式外墙或屋面传热形成的计算时刻冷负荷Qτ(W)，按下式计算：Qτ=KFΔtτ-ξ(1.1)式中F-计算面积，m^2；τ-计算时刻，点钟；τ-ξ-温度波的作用时刻，即温度波作用于外墙或屋面外侧的时刻，点钟；Δtτ-ξ-作用时刻下，通过外墙或屋面的冷负荷计算温差，简称负荷温差，℃。

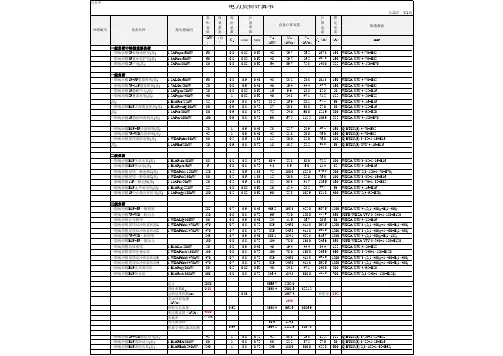

用电负荷计算书工程名:《民用建筑电气设计规范》JGJ 16-2008:参考手册：《工业与民用配电设计手册》第三版:用电负荷统计表：变压器S1的回路:北教学楼、综合楼、南教学楼、实验楼、室外、消防设备、中心机房用电S1负荷:【计算公式】：Pc = Kp * ∑(Kd * Pn)Qc = kq * ∑(Kd * Pn * tgΦ)Sc = √(Pc * Pc + Qc * Qc)Ic = Sc / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pc: 333.45无功功率Qc: 158.77视在功率Sc: 369.32有功同时系数kp：0.90无功同时系数kq：0.97计算电流Ic: 561.12总功率因数: 0.83有功负荷系数α：0.80无功负荷系数β：0.80补偿前功率因数COSφ1: 0.83补偿后功率因数COSφ2: 0.92计算补偿容量QC1: 66.87(kvar)实际补偿容量QC2: (kvar)【计算过程(加入补偿容量)】：Pc = Kp * ∑(Kd * Pn)=333.45(kW)Qc = kq * ∑(Kd * Pn * tgΦ) - QC1 =158.77(kvar)Sc = √(Pc * Pc + Qc * Qc)=369.32(kVA)Ic = Sc / (√3 * Ur)=561.12(A)【补偿容量】：COSφ1 =1/√[1+（β* Qc/α* Pc）2] =0.83COSφ2=0.92QC1=α* Pc*（tgφ1- tgφ2）=66.87【变压器容量】：变压器系列：SCB11 10系列负荷率：70额定容量：630（kW）负荷计算表变压器S1的回路:S1负荷:【计算公式】：Pc = Kp * ∑(Kd * Pn)Qc = kq * ∑(Kd * Pn * tgΦ)Sc = √(Pc * Pc + Qc * Qc)Ic = Sc / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pc: 395.44无功功率Qc: 192.20视在功率Sc: 439.68有功同时系数kp：0.80无功同时系数kq：0.80计算电流Ic: 668.02总功率因数: 0.85有功负荷系数α：0.85无功负荷系数β：0.80补偿前功率因数COSφ1: 0.86补偿后功率因数COSφ2: 0.92计算补偿容量QC1: 52.87(kvar)实际补偿容量QC2: (kvar)【计算过程(加入补偿容量)】：Pc = Kp * ∑(Kd * Pn)=395.44(kW)Qc = kq * ∑(Kd * Pn * tgΦ) - QC1 =192.20(kvar)Sc = √(Pc * Pc + Qc * Qc)=439.68(kVA)Ic = Sc / (√3 * Ur)=668.02(A)【补偿容量】：COSφ1 =1/√[1+（β* Qc/α* Pc）2] =0.86COSφ2=0.92QC1=α* Pc*（tgφ1- tgφ2）=52.87【变压器容量】：变压器系列：S11 10系列负荷率：80额定容量：630（kVA）。

负荷计算书一、一层总进线柜0AA1：安装容量：Pe＝69KW 计算系数：Kx＝0.9 计算容量：Pjs=62.1KW功率因数：0.8 计算电流：Ijs=118.1A总进线开关：T2S 250 R160 4P+RCD 进线电缆：YJV22(4X70)RC100N1回路（AL1-1）出线开关T2S 160 R80 3P 出线YJV(5X25)MR/SC50.WC N2回路（AL2-1）出线开关T2S 160 R63 3P 出线YJV(5X16)MR/SC40.WC N3回路（AL3-1）出线开关T2S 160 R50 3P 出线YJV(5X10)MR/SC40.WC N4回路（应急照明）出线开关S800S-C16/1P 出线BV(3X2.5) N5回路（备用）N6回路（备用）1.照明箱（AL1-1）：计算容量：Pjs=27W 功率因数：0.8 计算电流：Ijs=51.6进线开关：T1N 160 R63 3P 进线电缆：YJV(5X25)MR/SC50.WC2.照明箱（AL2-1）：计算容量：Pjs=21W 功率因数：0.8 计算电流：Ijs=39.9进线开关：T1N 160 R50 3P 进线电缆：YJV(5X16)MR/SC40.WC3.照明箱（AL3-1）：计算容量：Pjs=18W 功率因数：0.8 计算电流：Ijs=34.2进线开关：T1N 160 R40 3P 进线电缆：YJV(5X10)MR/SC40.WC二、一层总进线柜0AA2：安装容量：Pe＝51KW 计算系数：Kx＝0.95 计算容量：Pjs=48.5KW功率因数：0.8 计算电流：Ijs=92.1A总进线开关：T2S 250 R125 4P+RCD 进线电缆：YJV22(4X50)RC100N1回路（AL1-2）出线开关T2S 160 R80 3P 出线YJV(5X25)MR/SC50.WC N2回路（AL2-2）出线开关T2S 160 R63 3P 出线YJV(5X16)MR/SC40.WC N3回路（应急照明）出线开关S800S-C16/1P 出线BV(3X2.5) N4回路（备用）N5回路（备用）1.照明箱（AL1-2）：计算容量：Pjs=27W 功率因数：0.8 计算电流：Ijs=51.6进线开关：T1N 160 R63 3P 进线电缆：YJV(5X25)MR/SC50.WC2.照明箱（AL2-2）：计算容量：Pjs=21W 功率因数：0.8 计算电流：Ijs=39.9进线开关：T1N 160 R50 3P 进线电缆：YJV(5X16)MR/SC40.WC二、主要部位节能计算：A区1.一层门厅：利用系数：0.60 光通量：3750 灯具效率：0.9 面积：95维护系数：0.8 照度要求：300照度校验：0.60X19X3750X0.9X0.8/95=324功率密度：18X3X19/95=10.82.办公室（一）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：45维护系数：0.8 照度要求：300照度校验：0.65X8X3750X0.9X0.8/45=312功率密度：18X3X8/45=9.63.办公室（二）：利用系数：0.75 光通量：3750 灯具效率：0.9 面积：40维护系数：0.8 照度要求：300照度校验：0.75X6X3750X0.9X0.8/40=303功率密度：18X3X6/40=8.14.办公室（三）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：28维护系数：0.8 照度要求：300照度校验：0.65X6X3750X0.9X0.8/28=376功率密度：18X3X6/40=11.55.办公室（四）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：22维护系数：0.8 照度要求：300照度校验：0.65X4X3750X0.9X0.8/22=319功率密度：18X3X4/22=9.86.办公室（五）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：18维护系数：0.8 照度要求：300照度校验：0.65X3X3750X0.9X0.8/18=301.1功率密度：18X3X3/18=9.0B区1.一层门厅：利用系数：0.60 光通量：3750 灯具效率：0.9 面积：80维护系数：0.8 照度要求：300照度校验：0.60X15X3750X0.9X0.8/80=30.3功率密度：18X3X15/80=10.12.办公室（一）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：68维护系数：0.8 照度要求：300照度校验：0.65X12X3750X0.9X0.8/68=309功率密度：18X3X12/68=9.53.办公室（二）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：23维护系数：0.8 照度要求：300照度校验：0.65X4X3750X0.9X0.8/23=305功率密度：18X3X4/23=9.34.办公室（三）：利用系数：0.60 光通量：3750 灯具效率：0.9 面积：25维护系数：0.8 照度要求：300照度校验：0.65X6X3750X0.9X0.8/25=380功率密度：18X3X6/25=12.55.办公室（四）：利用系数：0.75 光通量：3750 灯具效率：0.9 面积：77维护系数：0.8 照度要求：300照度校验：0.75X12X3750X0.9X0.8/77=315功率密度：18X3X12/77=8.46.办公室（五）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：47维护系数：0.8 照度要求：300照度校验：0.65X9X3750X0.9X0.8/47=336.1功率密度：18X3X9/47=10.37.会议室：利用系数：0.75 光通量：3750 灯具效率：0.9 面积：114维护系数：0.8 照度要求：300照度校验：0.75X18X3750X0.9X0.8/114=319功率密度：18X3X18/114=8.5照度不够的补加局部照明。

用电负荷计算书工程名:计算者:计算时间:参考标准：《民用建筑电气设计规范》JGJ/T 16-2008:参考手册：《工业与民用配电设计手册》第三版:用电设备组名称总功率需要系数功率因数额定电压设备相序视在功率有功功率无功功率计算电流7MWL1 985 0.6 0.80 380 三相738.75 591.0443.251122.417MWL2 36 0.6 0.80 380 三相27.00 21.60 16.20 41.02 7MWLE5 15 1 0.80 380 三相18.75 15.00 11.25 28.49 7MWLE6 19 1 0.80 380 三相23.75 19.00 14.25 36.08 7MWLE7 15 1 0.80 380 三相18.75 15.00 11.25 28.49 7MWLE8 15 1 0.80 380 三相18.75 15.00 11.25 28.49 7MWLE9 19 1 0.80 380 三相23.75 19.00 14.25 36.08 7MWP1 5.6 1 0.60 380 三相9.33 5.60 7.47 14.18 7MWP2 12 1 0.60 380 三相20.00 12.00 16.00 30.39 7MWP3 6 1 0.60 380 三相10.00 6.00 8.00 15.19 7MWP4 6 1 0.60 380 三相10.00 6.00 8.00 15.19总负荷:【计算公式】：Pjs = Kp * ∑(Kx * Pe)Qjs = kq * ∑(Kx * Pe * tgΦ)Sjs = √(Pjs * Pjs + Qjs * Qjs)Ijs = Sjs / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pjs: 652.68无功功率Qjs: 544.33视在功率Sjs: 849.88有功同时系数kp：0.90无功同时系数kp：0.97计算电流Ijs: 1291.25总功率因数: 0.77有功补偿系数α：0.75无功补偿系数β：0.80补偿前功率因数COSφ1: 0.77补偿后功率因数COSφ2: 0.9无功补偿容量QC: 264.51【计算过程】：Pjs = Kp * ∑(Kx * Pe)=652.68(kW)Qjs = kq * ∑(Kx * Pe * tgΦ)=544.33(kvar)Sjs = √(Pjs * Pjs + Qjs * Qjs)=849.88(kVA)Ijs = Sjs / (√3 * Ur)=1291.25(A)【变压器容量】：变压器系列：S9 额定容量：1250（KW）【补偿容量】：COSφ1 =1/√[1+（β* Qjs/α* Pjs）2] =0.77COSφ2=0.9QC=α* Pjs*（tgφ1- tgφ2）=264.51。

10kV变电站负荷计算书一、建筑概况:工程为北京某度假村项目中某变配电间设计，配电室层高 4.8m,下方设有电缆夹层,层高2.1m二、设计内容：本工程包括10/0.38kV配电系统，照明系统，插座系统和接地系统。

供电系统：1、用户供电方式的确定；2、光源的选择；3、用电负荷功率、额定电流的计算；4、导线、穿线保护管、断路器的选择；照明系统：照明从配电箱的引线，线路的敷设方式，包括照度的计算及灯具的选择，安装的高度。

插座系统：动力线的选择，插座的选型及安装高度。

接地系统：接地的方式。

GB50053-94GB50034-2004GB50057-2010三、设计依据:1、《10kv及以下变电所设计规范》2、《建筑照明设计规范》3、《建筑防雷设计规范》四.设计思路:本次设计对10KV变电所系统进行设计，主要包括：用建筑设计规范来建立设计的整体思路，并完成强电系统的负荷计算、设备选型、系统构成、照度计算以及施工图的绘制，包括系统图和平面图，最后根据设计方案，选择相应的器材的型号和规格.高压系统：1. 高压两路10kV电源双路并行运行。

设有母联开关，为手投自复带电气闭锁。

高压主进开关与联络开关间设电气联锁，任何情况下只能合其中两个开关。

真空断路器选用弹簧储能操作机构，采用直流220V/65Ah铅酸免维护电池柜作为操作、继电保护及信号电源。

2. 高压开关柜采用KYN28A-1型金属铠装移开式开关柜，共10面，并排布置，其中进线柜2面，隔离柜2面，计量柜2面，母联柜2面，出线柜2面。

低压系统：in1. 变压器低压侧采用单母线分段方式运行，联络开关采用互投自复或互投手复或手投手复（配转换开关），互投时应自动切断非保证负荷电源；低压主进开关与联络开关之间设电气联锁，任何情况下只能合其中两个开关。

低压开关柜采用GCK型抽屉式开关柜，共16面；其中受电柜2台，联络柜1台，馈电柜9台，电容器柜4台。

要求柜体断流能力＞40S2. 变压器为空气自冷干式变压器SCB10-2000KVA户内型，接线均为△/Yn11，带IP20外壳及强迫风冷。

用电负荷计算书工程名:计算者:计算时间:参考手册：《民用建筑电气设计计算及示例》12SDX101-2《民用建筑电气设计规范》JGJ 16-2008：《工业与民用配电设计手册》第四版等【计算公式(不加入补偿容量)】：负荷容量：若不全为三相且不存在单相且进线相序为三相且∑(单相、L1相、L2相、L3相的负荷) <= 0.15 * ∑(三相的负荷),则计算负荷= ∑(三相的负荷) +∑(单相、L1相、L2相、L3相的负荷)，否则计算负荷= ∑(三相的负荷) + max(∑(L1相的负荷),∑(L2相的负荷),∑(L3相的负荷)) * 3。

有功功率Pc = K∑p * ∑(Kd * Pn)无功功率Qc = k∑q * ∑(Kd * Pn * tgΦ)视在功率Sc = √(Pc * Pc + Qc * Qc计算电流Ic = Sc / (√3 * Ur)补偿前功率因数COSφ1 = 1/√{1+[(βav* Qc)/(αav* Pc)]²}【已知参数】：进线相序 : 三相有功同时系数k∑p：1.00无功同时系数k∑q：1.00有功负荷系数αav：0.75无功负荷系数βav：0.80负荷:【计算过程(不加入补偿容量)】：计算负荷: 4.20有功功率Pc = K∑p * ∑(Kd * Pn)= 3.57无功功率Qc = k∑q * ∑(Kd * Pn * tgΦ)= 1.73视在功率Sc = √(Pc * Pc + Qc * Qc= 3.97计算电流Ic = Sc / (√3 * Ur)= 6.03补偿前功率因数COSφ1 = 1/√{1+[(βav* Qc)/(αav* Pc)]²} = 0.89。

变压器负荷计算书解释说明以及概述1. 引言1.1 概述引言部分旨在介绍本篇长文的主题和背景，并为读者提供对变压器负荷计算书的概要了解。

变压器负荷计算书是用于确定变压器所能承受的负荷容量及其性能表现的重要工具。

对于电力系统设计、运营和维护人员来说，准确计算变压器的负荷是确保设备运行安全可靠的关键步骤。

1.2 文章结构本文将分为四个主要部分进行探讨。

首先，我们将在第二部分详细解释变压器负荷计算书的原理和基础知识。

然后，在第三部分，我们将给出变压器负荷计算书的概述，包括其主要内容、格式以及使用该工具的意义和重要性。

最后，我们会在第四部分提出文章的结论，并展望未来发展方向。

1.3 目的本篇文章旨在向读者介绍变压器负荷计算书，并帮助他们全面了解该工具的作用、原理和使用方法。

通过详细阐述变压器负荷计算书相关内容，我们希望读者可以深入掌握变压器负荷计算的基本原理与步骤，并且能够有效应用这一工具进行实际工程计算。

同时，我们也将对变压器负荷计算书的未来发展提出展望与建议，以促进该领域的不断创新和进步。

以上是关于文章引言部分的详细内容。

引言部分旨在向读者介绍文章主题、结构和目的，为后续章节的内容提供一个整体框架。

2. 变压器负荷计算书的解释说明2.1 变压器负荷计算的基本原理变压器负荷计算是根据一定的负荷信息和变压器运行参数，通过一系列计算方法来确定变压器在特定工况下的负载能力。

其基本原理是根据Ohm's Law（欧姆定律）和电力传输原理，通过对电流、电压和功率之间的关系进行分析，来评估变压器在给定条件下的负载水平。

2.2 负荷计算方法和步骤变压器负荷计算通常包括以下几个步骤：a) 收集所需的输入数据：首先需要获得相关的输入参数，如电流、电压、功率因数以及所需考虑的负载类型等。

b) 计算每个负载项的功率：根据给定负荷信息和规定工况下所需考虑的因素，将每个负载项转换为相应的有功功率和无功功率。

c) 确定总体负载：将每个负载项得到的有功功率汇总，并计算出总体有功功率和无功功率。
