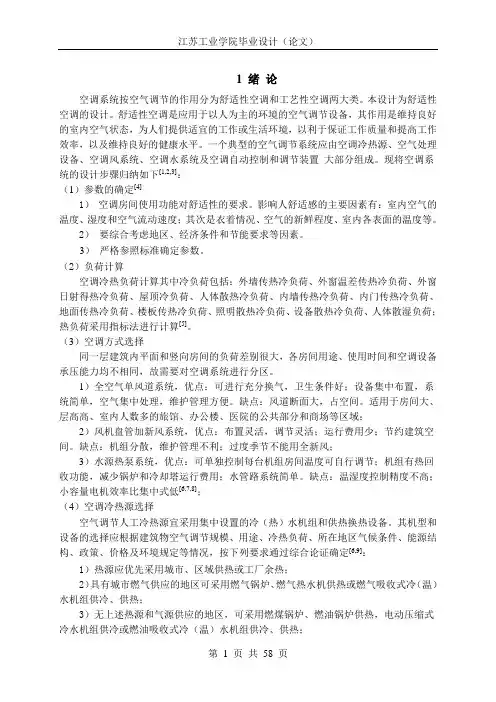

1 绪论空调系统按空气调节的作用分为舒适性空调和工艺性空调两大类。
本设计为舒适性空调的设计。
舒适性空调是应用于以人为主的环境的空气调节设备，其作用是维持良好的室内空气状态，为人们提供适宜的工作或生活环境，以利于保证工作质量和提高工作效率，以及维持良好的健康水平。
一个典型的空气调节系统应由空调冷热源、空气处理设备、空调风系统、空调水系统及空调自动控制和调节装置大部分组成。
现将空调系统的设计步骤归纳如下[1,2,3]：（1）参数的确定[4]1）空调房间使用功能对舒适性的要求。
影响人舒适感的主要因素有：室内空气的温度、湿度和空气流动速度；其次是衣着情况、空气的新鲜程度、室内各表面的温度等。
2）要综合考虑地区、经济条件和节能要求等因素。
3）严格参照标准确定参数。
（2）负荷计算空调冷热负荷计算其中冷负荷包括：外墙传热冷负荷、外窗温差传热冷负荷、外窗日射得热冷负荷、屋顶冷负荷、人体散热冷负荷、内墙传热冷负荷、内门传热冷负荷、地面传热冷负荷、楼板传热冷负荷、照明散热冷负荷、设备散热冷负荷、人体散湿负荷；热负荷采用指标法进行计算[5]。
（3）空调方式选择同一层建筑内平面和竖向房间的负荷差别很大，各房间用途、使用时间和空调设备承压能力均不相同，故需要对空调系统进行分区。
1）全空气单风道系统，优点：可进行充分换气，卫生条件好；设备集中布置，系统简单，空气集中处理，维护管理方便。
缺点：风道断面大，占空间。
适用于房间大、层高高、室内人数多的旅馆、办公楼、医院的公共部分和商场等区域；2）风机盘管加新风系统，优点：布置灵活，调节灵活；运行费用少；节约建筑空间。
缺点：机组分散，维护管理不利；过度季节不能用全新风；3）水源热泵系统，优点：可单独控制每台机组房间温度可自行调节；机组有热回收功能，减少锅炉和冷却塔运行费用；水管路系统简单。
缺点：温湿度控制精度不高；小容量电机效率比集中式低[6,7,8]；（4）空调冷热源选择空气调节人工冷热源宜采用集中设置的冷（热）水机组和供热换热设备。
暖通空调设备性能参数TEWI计算书1. 引言本文档旨在计算暖通空调设备的TEWI（Total Equivalent Warming Impact）值。
TEWI是评估冷冻与供热设备对全球变暖和臭氧层破坏的影响的综合性指标。
通过计算TEWI值，我们可以评估设备的环境影响，并寻求降低其环境负担的策略。
2. 计算方法TEWI的计算包括两个主要组成部分：全球变暖影响和臭氧层破坏影响。
下面介绍各个参数的计算方法。
2.1 全球变暖影响全球变暖影响主要由制冷剂的直接和间接排放引起。
计算方法如下：2.1.1 直接排放直接排放由设备中制冷剂的泄露引起。
根据设备的装填容量和泄漏率，可计算直接排放。
2.1.2 间接排放间接排放来自设备的电站和制冷系统所消耗的能源。
根据设备的制冷负荷和供冷系统的能效比，可以计算间接排放。
2.2 臭氧层破坏影响臭氧层破坏影响主要由制冷剂中的氯化氟烃（CFCs）和氢氟碳化物（HFCs）排放引起。
计算方法如下：2.2.1 CFCs 排放CFCs是对臭氧层破坏最严重的制冷剂。
根据设备中CFCs的含量和泄漏率，可以计算CFCs的排放量。
2.2.2 HFCs 排放HFCs是替代CFCs的制冷剂，虽然对臭氧层破坏影响较小，但其温室效应较大。
根据设备中HFCs的含量和泄漏率，可以计算HFCs的排放量。
3. 结果与讨论通过上述计算方法，我们可以得到暖通空调设备的TEWI值。
根据计算结果，我们可以评估设备在全球变暖和臭氧层破坏方面的环境影响程度。
在实际应用中，我们可以通过选择低TEWI值的设备，减少对环境的负荷。
4. 结论本文档介绍了暖通空调设备TEWI值的计算方法。
通过计算TEWI值，我们可以评估设备的环境影响，并采取相应措施减少其对环境的负荷。
在未来的设备设计和选择中，应更加关注TEWI值，促进环保和可持续发展。
5. 参考文献[1] Smith, L. T., & Partlow, R. C. (1998). Environmental performance of refrigerants-a life-cycle approach. HVAC&R Research,4(4), 333-349.。
工程计算书1项目概况2建筑概况3规定指标检查3.1 建筑物3.1.1 体形系数建筑物体形系数：无效(请设定建筑物体积) 3.1.2 墙体工程3.121 夕卜墙3.122 内墙3.1.3 屋面工程3.1.3.1 屋顶3.1.4 楼地面工程3.141 中间楼板3.1.5 门窗工程3.1.5.1 户门3.1.5.2 夕卜窗无3.1.6 规定性指标检查结果外墙传热系数不满足标准要求。
规定性指标不能全部满足，需要进行综合指标计算。
4计算依据1. 外墙和屋面传热冷负荷计算公式外墙或屋面传热形成的计算时刻冷负荷Q T (W),按下式计算：Q T =K F t 云(1.1)式中：F—计算面积，m1 2 3 4；T—十算时刻，点钟；T E—温度波的作用时刻，即温度波作用于外墙或屋面外侧的时刻，点钟；△t-T—作用时刻下，通过外墙或屋面的冷负荷计算温差，简称负荷温差，c。
注：例如对于延迟时间为5小时的外墙，在确定16点房间的传热冷负荷时，应取计算时刻T =16,时间延迟为E =5作用时刻为-5=11 。
这是因为计算16点钟外墙内表面由于温度波动形成的房间冷负荷是5小时之前作用于外墙外表面温度波动产生的结果。
当外墙或屋顶的衰减系数 3 <0.2时，可用日平均冷负荷Qpj代替各计算时刻的冷负荷Q T:Qpj=K • F △ tpj (1.2)式中：△tpj —荷温差的日平均值，C。
2. 外窗的温差传热冷负荷通过外窗温差传热形成的计算时刻冷负荷Q T按下式计算：Q T二a K ・F 込t T(2.1)式中：△t T计■算时刻下的负荷温差，C;K—传热系数；a—窗框修正系数。
3. 外窗太阳辐射冷负荷式中：F1 —窗口受到太阳照射时的直射面积，m2。
透过外窗的太阳辐射形成的计算时刻冷负荷Q T,应根据不同情况分别按下列各式计算：2 .当外窗无任何遮阳设施时Q T =F Xg •Jw T(3.1)式中：Xg —窗的构造修正系数；Jw T—计算时刻下，透过无遮阳设施玻璃太阳辐射的冷负荷强度,W/ m。
课程设计计算详细计算书一. 基本气象参数:二.主要计算公式:冷负荷的计算2.1.1、外墙和屋面瞬变传热引起的冷负荷Qc(τ)=AK[(tc+td)kαkρ-tR] (2-1)式中： Qc(τ)------- 外墙和屋面瞬变传热引起的逐时冷负荷，W；A ------- 外墙和屋面的面积，m2；K ------- 外墙和屋面的传热系数，W/(m2·℃) ；t R ------- 室内计算温度，℃；tc------- 外墙和屋面冷负荷计算温度的逐时值，℃；由《暖通空调》附录2-4和附录2-5查取；td------- 地点修正值，由《暖通空调》附录2-6查取；kα------- 吸收系数修正值；kρ------- 外表面换热系数修正值；2.1.2、内墙、地面引起的冷负荷Qc(τ)=AiKi(to.m+Δtα-tR) (2-2)式中：ki------- 内围护结构传热系数，W/(m2·℃)；地面：0.47，W/(m2·℃)；Ai------- 内围护结构的面积，m2；to.m------- 夏季空调室外计算日平均温度，℃；Δtα------- 附加温升。
2.1.3、外玻璃窗瞬变传热引起的冷负荷Qc(τ)=cwKwAw( tc(τ)+ td－ tR) (2-3)式中 :Qc(τ)-------外玻璃窗瞬变传热引起的冷负荷，W；Kw ---z---- 外玻璃窗传热系数，W/(m2·℃)，Kw=5.9 W/(m2·℃)Aw------- 窗口面积，m2；tc(τ)------- 外玻璃窗的冷负荷温度的逐时值，℃，由《暖通空调》附录2-10查得；Cw ------- 玻璃窗传热系数的修正值；由《暖通空调》附录2-9查得cw=1.0td------- 地点修正值；2.1.4、透过玻璃窗的日射得热引起的冷负荷Qc(τ) = CαAwCsCiDjmaxCLQ(2-4)式中：Cα------- 有效面积系数，由《暖通空调》附录2-15查得；Aw------- 窗口面积，m2；Cs------- 窗玻璃的遮阳系数，由《暖通空调》附录2-13查得；Ci------- 窗内遮阳设施的遮阳系数，由《暖通空调》附录2-14查得；Djmax-------日射得热因数，由《暖通空调》附录2-12查得CLQ------- 窗玻璃冷负荷系数，无因次；2.1.5、照明散热形成的冷负荷房间照明：日光灯安装，15 W/M22.1.6、人体散热形成的冷负荷2.1.6.1、人体显热散热形成的冷负荷Qc(τ) =qsn φ CLQ(2-5-1)式中：qs------- 不同室温和劳动性质成年男子显热散热量；n ------- 室内全部人数；φ------- 群集系数，由《暖通空调》表2-12查得；CLQ------- 人体显热散热冷负荷系数，由《暖通空调》附录2-23查得；2.1.6.2、人体潜热散热引起的冷负荷Qc(τ) = qln φ（2-5-2）式中：ql-------不同室温和劳动性质成年男子潜热散热量， W；n，φ-------同式2-6-1；2.1.7、设备散热形成的冷负荷办公室考虑电气（电脑等设备）：按20W/M2。
暖通空调设备性能参数EER计算书1. 引言本文档旨在对暖通空调设备的能效比（Energy Efficiency Ratio，EER）进行计算和评估。
EER是衡量空调设备能效的一个重要指标，它表示每耗电一千瓦时（kWh）所能提供的制冷或制热能力。
通过计算EER，我们可以衡量空调设备的能效水平，从而评估其性能和效益。
2. 计算方法EER计算方法如下：EER = 制冷或制热量（BTU/h） / 耗电功率（W）其中，制冷或制热量表示设备在制冷或制热模式下所能提供的冷量或热量，单位为BTU/h（英国热单位/小时）。
耗电功率表示设备在工作状态下的平均功率消耗，单位为W（瓦特）。
3. 参数获取在计算EER之前，我们需要获取以下参数：- 制冷或制热量：可以通过设备的制冷或制热容量来获得，通常以BTU/h为单位。
- 耗电功率：可以通过设备的额定功率来获得，通常以W为单位。
4. 实际计算通过获取到的制冷或制热量和耗电功率，我们可以进行EER 的计算。
假设制冷或制热量为Q，耗电功率为P，根据计算方法，EER 计算如下：EER = Q / P其中，Q的单位为BTU/h，P的单位为W。
5. 结果解释EER的数值越高，表示单位能量所能提供的制冷或制热能力越高，即能效越好。
因此，EER值越高的空调设备，在相同制冷或制热量的情况下，能够更高效地利用电能，从而节约能源和降低能耗成本。
6. 结论通过本文档的计算和解释，我们可以对暖通空调设备的EER 进行准确的评估和比较。
在选择暖通空调设备时，我们应该优先选择EER值较高的设备，以提高能效和节约能源。
以上是关于暖通空调设备性能参数EER计算的文档，希望对您有所帮助。
---参考资料：。
目录1 建筑平面图 (1)2 空调室内外机的形式及容量的确定 (1)2.1 设计条件和冷热负荷的计算 (1)2.1.1 设计条件 (2)2.1.2 各房间冷热负荷的计算 (4)2.2 暂定室内机容量的形式 (5)2.2.1 室内机形式的选择 (5)2.2.2 暂定室内机容量 (5)2.3 根据室内机容量总和选择室外机 (6)2.3.1 室外机的选择 (6)2.4 室外机实际制冷制热能力修正 (7)2.4.1 连接率的计算 (7)2.4.2 制冷工况 (8)2.4.3 制热工况 (8)2.5 室内机实际制冷制热能力计算 (9)2.6 系统室内外机的调整校核 (9)2.7 总体空调设备配置表 (9)3室内外机的布置 (9)3.1室内机的布置 (10)3.2室外机的布置 (10)3.3室内机风管尺寸的确定 (10)3.4室内机冷媒配管尺寸的确定 (10)参考文献 (10)附录 (11)1建筑结构平面图图1.1 建筑平面图如图1-1为建筑的平面图，为一栋别墅的二层。
建筑里有卫生间、卧室、女儿房、客厅、书房、储物室、衣帽间等房间。
考虑到建筑的需求，几乎每个房间有布置有室内机或者送风口。
2空调室内外机的形式及容量的确定2.1 设计条件和冷热负荷的计算2.1.1 设计条件（1）室内外设计条件：室外：夏季空调干球温度：34℃，夏季空调湿球温度：28.2℃，相对湿度83%冬季采暖计算温度：-2℃，冬季空调计算温度：-4℃，通风计算温度3℃，平均相对湿度75%，平均风速3.1m/s室内：夏季空调相对湿度：65%；冬季采暖相对湿度：60%夏季空调室内温度：26℃；冬季采暖室内温度：20℃夏季空调空气流速：0.3；冬季采暖空气流速：0.22（2）围护结构参数外围护结构：外墙传热系数K：1.5 )W∙；温差修正系数a：1.00/(2Km不考虑风力附加值，朝向附加率为：N/EN/WN：0～0.1；ES/WN：-0.1～-0.15；E/W：-0.05；S：-0.15～-0.3，高度附加率：因为房间高度不足4M，不考虑内围护传热：内墙传热系数K=外墙传热系数K：1.5 )W∙/(2Km外窗传热：外窗传热系数K：3.1)Wm/(2K外窗进入的辐射热量：玻璃：3mm厚普通玻璃；金属窗框；玻璃比例80%（3）设备、人员参数照明设备功率密度：（单位2W）/m卫生间、楼梯：5；储物室、客厅、女儿房、卧室、衣帽间、书房：15 n取0.8使用系数：1持续时间：7 h（17：00-24：00）室内热源造成的冷负荷：设备使用时间：8-24h；持续时间：16h人体显热冷负荷：群集系数：0.93；女子散热量和散湿量为男子的0.85；卫生间:1人;客厅：3人；女儿房：1人；书房1人;卧室：2人（4）其他参数楼层高3.5m，窗高2m空调设计运行时间：依房间类型负荷计算时间区间：8-23H（16h）2.1.2 各房间冷热负荷的计算1、卧室冷负荷计算 南外墙冷负荷由附录①录7查得Ⅱ型墙冷负荷计算温度逐时值1w t ，由附录9查得上海地区8.0-=d t ；)/(54.224.36.55.36.55.320K m W v ∙=⨯+=+=α,(s m v /4.3=),查表3-7得97.0=αK ；由于墙体是白灰粉刷，颜色属于浅色，由表3-8得94.0=ρK 由式：)('1n w L t t F K C -∙= （2）ραK K t t t d w w ∙+=)(1'1（3）算出外墙逐时冷负荷，计算结果列于表1-1中. 表1-1 南外墙冷负荷（单位：W ）时间8:009:0010:0011:0012:0013:0014:0015:0016:0017:0018:0019:0020:0021:00tw132.3032.1031.8031.6031.4031.3031.2031.2031.3031.4031.6031.8032.1032.40td k αk ρtw1'31.5831.3831.0930.8930.7030.6030.5030.5030.6030.7030.8931.0931.3831.67tn △t 5.58 5.38 5.09 4.89 4.70 4.60 4.50 4.50 4.60 4.70 4.89 5.09 5.38 5.67K F CL145.90140.78133.11127.99122.88120.32117.76117.76120.32122.88127.99133.11140.78148.460.5745.90北外墙0.001.040.9426.00东外墙负荷由附录7查得Ⅱ型墙冷负荷计算温度逐时值1w t ，将其计算结果列于表1-2中，计算公式同上。

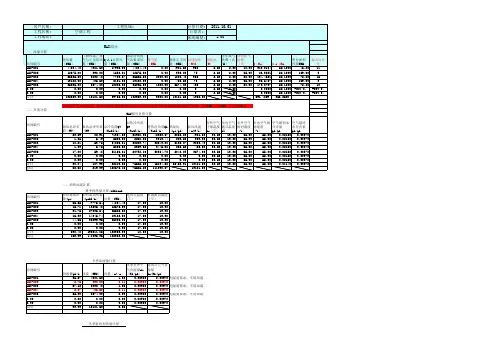

国家中国省份上海市市上海31°10′121°26′4.50m冬季1025.10hPa 夏季1005.30hPa 34.00°C28.20°C3.20m/s26.00°C60%58.38kJ/Kg90.62kJ/Kg建筑概况外墙材料粉墙层20mm，结构层为200mm厚砂加砌混凝土砌块，保温层为50mm厚玻化微珠保温砂浆，保护层为1外窗材料6+12A+6LOW-E玻璃，双层有色玻璃空气层6mm,双层铝合金玻璃窗,80%玻璃屋面材料保护层刷浅色涂料，25mm厚1:2水泥保护层，35mm厚挤塑聚苯板保温层，1.2厚KG防水卷材一道，1.外门处理玻璃幕墙型号传热系数面积/㎡C3030 2.59C1822 2.5 3.96C2422 2.5 5.28C3022 2.5 6.6C3622 2.57.92C1212 2.5 1.44C2430 2.57.22C6330 2.518.9C7530 2.522.5C2129 2.9 6.09MC30050 2.5150MC30037 2.5111MC30021 2.563MC6930 2.920.7MC6934 2.923.46MC1013 2.5 1.3MC1015 2.5 1.5MC1021 2.5 2.1MC13821 2.528.98MC13815 2.520.7MC13813 2.517.94MC2137 2.57.77MC2150 2.510.5MC2121 2.5 4.41按防火分区和使用功能不同进行划分建筑方位说明本建筑朝向为偏东35°，为简化计算简化为朝向为正南方位2、人员密度室内设计参数：室外计算温度tR 湿球温度平均风速 室外气象参数：1、工程概况大气压力北纬：东经：海拔：同外窗玻璃门按外窗进行负荷计算,木门按外墙进行负荷计算室内计算温度相对湿度室内焓hr 室外焓ho 外窗不同类型房间人员密度(P/㎡）幕墙珠保温砂浆，保护层为10mm厚抗裂砂浆，饰面层为面砖，属Ⅱ型墙 层，1.2厚KG防水卷材一道，1.5厚KG防水涂膜一道，20mm厚1:3水泥砂浆找平层，80mm厚水泥陶粒混凝土找坡2%传热系数面积/㎡天窗 2.5925由左侧标准可知，上海为夏热冬冷地区。
暖通计算书快收藏咯，附实例哦防排烟计算系统名称：SEF-RF-1,2服务区域：三、四层机房区域上侧⾛道三层⾛道⾯积(m^2)：99，排烟量(m^3/h)：99×60=5940<13000，按13000四层⾛道⾯积(m^2)：99，排烟量(m^3/h)：99×60=5940<13000，按13000计算结果:排烟量L排=13000/2=6500m3/hL选=6500×1.2 =7800m3/h考虑风⼝的漏风量，选⽤2台排烟风机，系统编号 SEF-RF-1,2650rpm、静压433Pa、10730m3/h、5.5kW、68db，322kg系统名称：SEF-RF-3,4服务区域：⼆、三、四层机房区域下侧⾛道⼆层⾛道⾯积(m^2)：105，排烟量(m^3/h)：105×60=6300<13000，按13000三层⾛道⾯积(m^2)：105，排烟量(m^3/h)：105×60=6300<13000，按13000四层⾛道⾯积(m^2)：105，排烟量(m^3/h)：105×60=6300<13000，按13000计算结果:排烟量L排=13000/2=6500m3/hL选=6500×1.2 =7800m3/h考虑风⼝的漏风量，选⽤2台排烟风机，系统编号 SEF-RF-1,2650rpm、静压433Pa、10730m3/h、5.5kW、68db，322kg系统名称：SEF-RF-5服务区域：⼀⾄五层公共区域⼀层⾛道⾯积(m^2)：64，排烟量(m^3/h)：64×60=3840<13000，按13000⼆层⾛道⾯积(m^2)：75，排烟量(m^3/h)：75×60=4500<13000，按13000三层⾛道⾯积(m^2)：75，排烟量(m^3/h)：75×60=4500<13000，按13000四层⾛道⾯积(m^2)：75，排烟量(m^3/h)：75×60=4500<13000，按13000五层⾛道⾯积(m^2)：75，排烟量(m^3/h)：75×60=4500<13000，按13000五层参观通道⾯积(m^2)：97，排烟量(m^3/h)：75×60=5820<13000，按13000六层⾛道⾯积(m^2)：156，排烟量(m^3/h)：156×60=9360<13000，按13000六层操作间⾯积(m^2)：193，排烟量(m^3/h)：193×60=11580六层展厅⾯积(m^2)：151，排烟量(m^3/h)：151×60=9060排烟风机风量L排=13000 9060=22060m3/h考虑漏风量L选=22060×1.2 =26472m3/h考虑风⼝的漏风量,选⽤1台排烟风机，系统编号SEF-RF-5550rpm、静压484Pa、26580m3/h、15kW、72db，615kg通风计算系统名称：EAF-RF-1服务区域：⼀~五层左侧机房平时兼事故通风(⽓体灭⽕后排风)通风换⽓次数(次/h)：5⼀层层⾼ (m)：4.8⼆⾄五层层⾼(m)：4.5⼀层UPS（A）⾯积(m^2)：158，事故通风量(m^3/h)：158×4.8×5=3792⼆层左侧计算机房⾯积(m^2)：520，事故通风量(m^3/h)：520×4.5×5=11700三层左侧计算机房⾯积(m^2)：440，事故通风量(m^3/h)：440×4.5×5=9900四层左侧计算机房⾯积(m^2)：440，事故通风量(m^3/h)：440×4.5×5=9900计算结果:机械排风量(m^3/h):11700风机风量(m^3/h)： 11700×1.2=14040风机选⽤：650rpm、静压463Pa、14470m3/h、7.5kW、68db，334kg系统名称：EAF-RF-2服务区域：⼀~五层右侧机房平时兼事故通风(⽓体灭⽕后排风)通风换⽓次数(次/h)：5⼀层层⾼ (m)：4.8⼆⾄五层层⾼(m)：4.5⼀层变电所（A）⾯积(m^2)：220，事故通风量(m^3/h)：220×4.8×5=5280⼀层电信机房（B）⾯积(m^2)：18，事故通风量(m^3/h)：18×4.8×5=432⼆层右侧计算机房⾯积(m^2)：415，事故通风量(m^3/h)：415×4.5×5=9338三层右侧计算机房⾯积(m^2)：370，事故通风量(m^3/h)：370×4.5×5=8325四层右侧计算机房⾯积(m^2)：370，事故通风量(m^3/h)：370×4.5×5=8325五层上侧计算机房⾯积(m^2)：490，事故通风量(m^3/h)：490×4.5×5=11025计算结果:机械排风量(m^3/h):11025风机风量(m^3/h)： 11025×1.1=12127风机选⽤：800rpm、静压443Pa、12230m3/h、5.5kW、64db，252kg系统名称：EAF-RF-3服务区域：⼀层机房、五层下侧计算机房事故通风通风换⽓次数(次/h)：5⼀层层⾼ (m)：4.8⼆⾄五层层⾼(m)：4.5⼀层变电所（B）⾯积(m^2)：220，事故通风量(m^3/h)：220×4.8×5=5280⼀层电信机房（A）⾯积(m^2)：26，事故通风量(m^3/h)：18×4.8×5=624五层下侧计算机房⾯积(m^2)：490，事故通风量(m^3/h)：490×4.5×5=11025/2=5513计算结果:机械排风量(m^3/h):5513风机风量(m^3/h)： 5513×1.2=6615风机选⽤：900rpm、静压445Pa、7500m3/h、4kW、64db，195kg系统名称：EAF-RF-4服务区域：⼀~三层蓄电池室氢⽓泄漏后排风服务区域：⼀层机房、五层下侧计算机房事故通风通风换⽓次数(次/h)：5⼀层层⾼ (m)：4.8⼆⾄五层层⾼(m)：4.5⼀层UPS（B）⾯积(m^2)：141，事故通风量(m^3/h)：141×4.8×5=3384五层下侧计算机房⾯积(m^2)：490，事故通风量(m^3/h)：490×4.5×5=11025/2=5513计算结果:机械排风量(m^3/h):5513风机风量(m^3/h)： 5513×1.2=6615风机选⽤：900rpm、静压445Pa、7500m3/h、4kW、64db，195kg系统名称：EAF-1F-1;FAF-1F-1服务区域：⼀层变电所（A）平时通风发热设备：6450KVA发热量Q= 6450×0.015=96.75kW通风量L1=96.75×860/(0.24×1.2*8)=36113m3/h计算结果:机械排风量(m^3/h):36113风机风量(m^3/h)： 36113×1.1=39723风机选⽤：960rpm、全压242Pa、40508m3/h、4kW、81db，225kg系统名称：EAF-1F-2;FAF-1F-2服务区域：⼀层变电所（B）平时通风发热设备：6450KVA发热量Q= 6450×0.015=96.75kW通风量L1=96.75×860/(0.24×1.2*8)=36113m3/h计算结果:机械排风量(m^3/h):36113风机风量(m^3/h)： 36113×1.1=39723风机选⽤：960rpm、全压242Pa、40508m3/h、4kW、81db，225kg 系统名称：EAF-1F-3;FAF-1F-3服务区域：⼀层⽔泵房平时通风通风换⽓次数(次/h)：5⾯积(m^2/h)：29层⾼：(m)：4.8计算结果:机械排风量(m^3/h):696风机风量(m^3/h)：696×1.2=835风机选⽤：1450rpm、全压38Pa、886m3/h、0.37kW、55db，14kg系统名称：EAF-1F-4;EAF-1F-5服务区域：⼀层蓄电池室A和B事故通风通风换⽓次数(次/h)：5⾯积(m^2/h)：81层⾼：(m)：4.8计算结果:机械排风量(m^3/h):1944风机风量(m^3/h)：1944×1.1=2236风机选⽤：1450rpm、全压192Pa、2339m3/h、0.55kW、74db，17kg 系统名称：EAF-2F-1服务区域：⼆层⽓体钢瓶间平时兼事故通风通风换⽓次数(次/h)：5⾯积(m^2/h)：26层⾼：(m)：4.5计算结果:机械排风量(m^3/h):585风机风量(m^3/h)： 585×1.2=702风机选⽤：1450rpm、全压38Pa、886m3/h、0.37kW、55db，14kg系统名称：EAF-4F-1服务区域：四层⽓体钢瓶间平时兼事故通风通风换⽓次数(次/h)：5⾯积(m^2/h)：26层⾼：(m)：4.5计算结果:机械排风量(m^3/h):585风机风量(m^3/h)： 585×1.2=702风机选⽤：1450rpm、全压38Pa、886m3/h、0.37kW、55db，14kg系统名称：PAU-1F(蓄电池室A)-1服务区域：⼀层蓄电池室A⼀层蓄电池室A总的疏散门的总有效漏风⾯积 (m^3)：10.7×0.0037=0.4压⼒差(Pa)：10指数：2不严密处附加系数：1.25计算结果:⼀层蓄电池室机械送风量(m^3/h):0.827×0.4×（10^1/2）×1.25×3600=465⾛道新风量(m^3/h):400直接膨胀式新风机组风量：（466 400）×1.05=908(m^3/h)直接膨胀式新风机组室内机选⽤：1125(m^3/h)、150Pa、15kw、98kg、43db系统名称：PAU-1F(蓄电池室B)-1服务区域：⼀层蓄电池室B⼀层蓄电池室B总的疏散门的总有效漏风⾯积 (m^3)：10.7×0.0037=0.4压⼒差(Pa)：10指数：2不严密处附加系数：1.25计算结果:⼀层蓄电池室机械送风量(m^3/h):0.827×0.4×（10^1/2）×1.25×3600=465⾛道新风量(m^3/h):400直接膨胀式新风机组风量：（466 400）×1.05=908(m^3/h)直接膨胀式新风机组室内机选⽤：1125(m^3/h)、150Pa、15kw、98kg、43db系统名称：PAU-1F(UPS(A))-1服务区域：⼀层UPS(A)⼀层UPS(A)总的疏散门的总有效漏风⾯积 (m^3)：42.8×0.0037=1.58压⼒差(Pa)：10指数：2不严密处附加系数：1.25计算结果:⼀层蓄电池室机械送风量(m^3/h):0.827×1.58×（10^1/2）×1.25×3600=1864直接膨胀式新风机组风量：1864×1.05=1957(m^3/h)直接膨胀式新风机组室内机选⽤：2250(m^3/h)、200Pa、31.5kw、137kg、49db系统名称：PAU-1F(UPS(B))-1服务区域：⼀层UPS(B)⼀层UPS(B)总的疏散门的总有效漏风⾯积 (m^3)：42.8×0.0037=1.58压⼒差(Pa)：10指数：2不严密处附加系数：1.25计算结果:⼀层蓄电池室机械送风量(m^3/h):0.827×1.58×（10^1/2）×1.25×3600=1864直接膨胀式新风机组风量：1864×1.05=1957(m^3/h)直接膨胀式新风机组室内机选⽤：2250(m^3/h)、200Pa、31.5kw、137kg、49db 系统名称：PAU-2F(H21)-1服务区域：⼆层左侧计算机房⼆层左侧计算机房总的疏散门的总有效漏风⾯积 (m^3)：64.2×0.0037=2.38压⼒差(Pa)：10指数：2不严密处附加系数：1.25计算结果:⼆层左侧计算机房机械送风量(m^3/h):0.827×2.38×（10^1/2）×1.25×3600=2795直接膨胀式新风机组风量：2795×1.05=2935(m^3/h)直接膨胀式新风机组室内机选⽤：2930(m^3/h)、200Pa、39.1kw、149kg、56db 系统名称：PAU-2F(H22)-1服务区域：⼆层右侧计算机房⼆层右侧计算机房总的疏散门的总有效漏风⾯积 (m^3)：64.2×0.0037=2.38压⼒差(Pa)：10指数：2不严密处附加系数：1.25计算结果:⼆层右侧计算机房机械送风量(m^3/h):0.827×2.38×（10^1/2）×1.25×3600=2795直接膨胀式新风机组风量：2795×1.05=2935(m^3/h)直接膨胀式新风机组室内机选⽤：2930(m^3/h)、200Pa、39.1kw、149kg、56db 系统名称：PAU-3F(L31)-1服务区域：三层左侧计算机房三层左侧计算机房总的疏散门的总有效漏风⾯积 (m^3)：107×0.0037=3.96压⼒差(Pa)：10指数：2不严密处附加系数：1.25计算结果:三层左侧计算机房机械送风量(m^3/h):0.827×3.96×（10^1/2）×1.25×3600=4659直接膨胀式新风机组风量：4659×1.05=4892(m^3/h)直接膨胀式新风机组室内机选⽤：5000(m^3/h)、200Pa、70kw、310kg、62db 系统名称：PAU-3F(L32)-1服务区域：三层右侧计算机房三层右侧计算机房总的疏散门的总有效漏风⾯积 (m^3)：64.2×0.0037=2.38压⼒差(Pa)：10指数：2不严密处附加系数：1.25计算结果:三层右侧计算机房机械送风量(m^3/h):0.827×2.38×（10^1/2）×1.25×3600=2795直接膨胀式新风机组风量：2795×1.05=2935(m^3/h)直接膨胀式新风机组室内机选⽤：2930(m^3/h)、200Pa、39.1kw、149kg、56db 系统名称：PAU-4F(L41)-1服务区域：四层左侧计算机房四层左侧计算机房总的疏散门的总有效漏风⾯积 (m^3)：107×0.0037=3.96压⼒差(Pa)：10指数：2不严密处附加系数：1.25计算结果:四层左侧计算机房机械送风量(m^3/h):0.827×3.96×（10^1/2）×1.25×3600=4659直接膨胀式新风机组风量：4659×1.05=4892(m^3/h)直接膨胀式新风机组室内机选⽤：5000(m^3/h)、200Pa、70kw、310kg、62db 系统名称：PAU-4F(L42)-1服务区域：四层右侧计算机房四层右侧计算机房总的疏散门的总有效漏风⾯积 (m^3)：64.2×0.0038=2.38压⼒差(Pa)：10指数：2不严密处附加系数：1.25计算结果:四层右侧计算机房机械送风量(m^3/h):0.827×2.38×（10^1/2）×1.25×3600=2795直接膨胀式新风机组风量：2795×1.05=2935(m^3/h)直接膨胀式新风机组室内机选⽤：2930(m^3/h)、200Pa、39.1kw、149kg、56db系统名称：PAU-5F(L51)-1服务区域：五层上侧计算机房五层上侧计算机房总的疏散门的总有效漏风⾯积 (m^3)：107×0.0037=3.96压⼒差(Pa)：10指数：2不严密处附加系数：1.25计算结果:五层上侧计算机房机械送风量(m^3/h):0.827×3.96×（10^1/2）×1.25×3600=4659直接膨胀式新风机组风量：4659×1.05=4892(m^3/h)直接膨胀式新风机组室内机选⽤：5000(m^3/h)、200Pa、70kw、310kg、62db 系统名称：PAU-5F(L52)-1服务区域：五层下侧计算机房五层下侧计算机房总的疏散门的总有效漏风⾯积 (m^3)：107×0.0037=3.96压⼒差(Pa)：10指数：2不严密处附加系数：1.25计算结果:五层下侧计算机房机械送风量(m^3/h):0.827×3.96×（10^1/2）×1.25×3600=4659直接膨胀式新风机组风量：4659×1.05=4892(m^3/h)直接膨胀式新风机组室内机选⽤：5000(m^3/h)、200Pa、70kw、310kg、62db 排⽓扇选型计算服务区域：1-5层男卫⽣间通风换⽓次数(次/h)：10⾯积(m^2/h)：2.5层⾼：(m)：3计算结果:机械排风量(m^3/h):75排⽓扇风量(m^3/h)： 100×1=100排⽓扇选⽤： 100m3/h、20W服务区域：1-5层⼥卫⽣间通风换⽓次数(次/h)：10⾯积(m^2/h)：2.3层⾼：(m)：3计算结果:机械排风量(m^3/h):69排⽓扇风量(m^3/h)： 100×1=100排⽓扇选⽤： 100m3/h、20W服务区域：1层咖啡厅卫⽣间通风换⽓次数(次/h)：10⾯积(m^2/h)：2.5层⾼：(m)：3计算结果:机械排风量(m^3/h):75排⽓扇风量(m^3/h)： 100×1=100排⽓扇选⽤： 100m3/h、20W服务区域：6层男卫⽣间通风换⽓次数(次/h)：10⾯积(m^2/h)：16层⾼：(m)：3计算结果:机械排风量(m^3/h):480排⽓扇风量(m^3/h)： 500×1=500排⽓扇选⽤： 500m3/h、80W服务区域：6层男卫⽣间通风换⽓次数(次/h)：10⾯积(m^2/h)：11层⾼：(m)：3计算结果:机械排风量(m^3/h):330排⽓扇风量(m^3/h)： 400×1=400排⽓扇选⽤： 400m3/h、70W服务区域：6层多功能卫⽣间通风换⽓次数(次/h)：10⾯积(m^2/h)：3.8层⾼：(m)：3计算结果:机械排风量(m^3/h):114排⽓扇风量(m^3/h)： 150×1=150排⽓扇选⽤： 150m3/h、30W机房加湿器选型计算系统名称：HU-2F(H21)-1~4服务区域：⼆层左侧计算机房精密空调台数：13（12⽤1备）每台精密空调加湿量(kg/h)：10计算结果:机房所需加湿量()：10×12=120选⽤4台湿膜加湿器，系统编号HU-2F(H21)-1~4 8000(m^3/h)、30 kg/h系统名称：HU-2F(H22)-1~3服务区域：⼆层右侧计算机房精密空调台数：9（8⽤1备）每台精密空调加湿量(kg/h)：10计算结果:机房所需加湿量()：10×8=80选⽤3台湿膜加湿器，系统编号HU-2F(H22)-1~3 8000(m^3/h)、30 kg/h系统名称：HU-3F(L31)-1~3服务区域：三层左侧计算机房精密空调台数：9（8⽤1备）每台精密空调加湿量(kg/h)：10计算结果:机房所需加湿量()：10×8=80选⽤3台湿膜加湿器，系统编号HU-3F(L31)-1~3 8000(m^3/h)、30 kg/h系统名称：HU-3F(L32)-1~2服务区域：三层右侧计算机房精密空调台数：7（6⽤1备）每台精密空调加湿量(kg/h)：10计算结果:机房所需加湿量()：10×6=60选⽤2台湿膜加湿器，系统编号HU-3F(L32)-1~2 8000(m^3/h)、30 kg/h系统名称：HU-4F(L41)-1~3服务区域：四层左侧计算机房精密空调台数：9（8⽤1备）。
环境工程学院课程设计说明书课程《暖通空调》班级姓名学号指导教师2010年9月目录第1篇采暖设计1工程概况 (11)1.1 工程概况 (11)1.2 设计内容 (11)2设计依据及基础数据 (11)2.1 设计依据 (11)2.2 基础数据 (11)3负荷计算 (11)3.1 采暖负荷 (11)3.2 负荷汇总 (11)4供暖系统设计 (11)4.1 系统方案 (11)4.2 散热设备选型 (11)5管材与保温 (11)5.1 管材 (11)5.2 保温 (11)第2篇空调设计6工程概况 (11)6.1 工程概况 (11)6.2 设计内容 (11)7设计依据及基础数据 (11)7.1 设计依据 (11)7.2 基础数据8负荷计算 (11)8.1 空调冷负荷 (11)8.2空热负荷调 (11)8.3空湿负荷调 (11)9空调系统设计 (11)9.1 系统方案 (11)9.2 空气处理及设备选型 (11)9.3空调风系统设计 (11)9.4空调水系统设计 (11)9.5气流分布 (11)9.6消声减震 (11)9.8节能措施 (11)9.9运行调节 (11)10 管材与保温 (11)10.1管材 (11)10.2保温 (11)参考资料 (11)课程设计总结 (11)第1篇采暖设计1 工程概况1.1 工程概况1.1.2 工程名称：某公司办公楼采暖设计1.1.3 地理位置：咸宁市，地理纬度：北纬29o59＇，东经113o55＇，海拔36m。
