石家庄某办公楼_冷负荷计算书

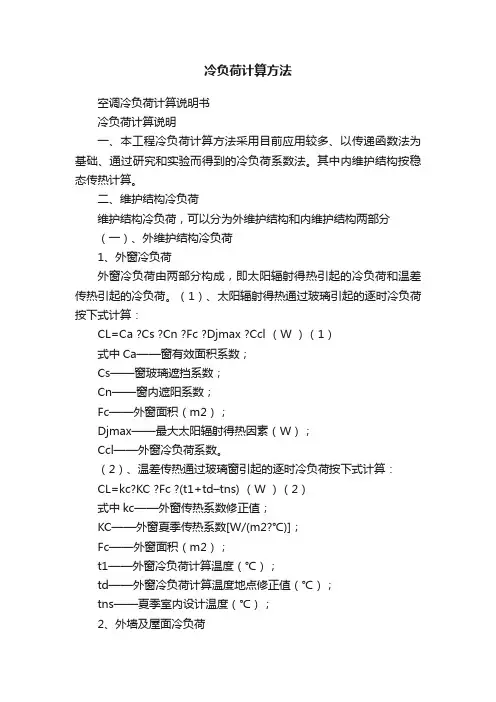

冷负荷计算方法空调冷负荷计算说明书冷负荷计算说明一、本工程冷负荷计算方法采用目前应用较多、以传递函数法为基础、通过研究和实验而得到的冷负荷系数法。

其中内维护结构按稳态传热计算。

二、维护结构冷负荷维护结构冷负荷，可以分为外维护结构和内维护结构两部分（一）、外维护结构冷负荷1、外窗冷负荷外窗冷负荷由两部分构成，即太阳辐射得热引起的冷负荷和温差传热引起的冷负荷。

（1）、太阳辐射得热通过玻璃引起的逐时冷负荷按下式计算：CL=Ca ?Cs ?Cn ?Fc ?Djmax ?Ccl （W ）（1）式中Ca——窗有效面积系数；Cs——窗玻璃遮挡系数；Cn——窗内遮阳系数；Fc——外窗面积（m2）；Djmax——最大太阳辐射得热因素（W）；Ccl——外窗冷负荷系数。

（2）、温差传热通过玻璃窗引起的逐时冷负荷按下式计算：CL=kc?KC ?Fc ?(t1+td–tns) （W ）（2）式中kc——外窗传热系数修正值；KC——外窗夏季传热系数[W/(m2?℃)]；Fc——外窗面积（m2）；t1——外窗冷负荷计算温度（℃）；td——外窗冷负荷计算温度地点修正值（℃）；tns——夏季室内设计温度（℃）；2、外墙及屋面冷负荷温差传热通过外墙或屋面引起的逐时冷负荷按下式计算CL=Kq ?Fq ?(t2+td–tns) （W ）（3）式中Kq——外墙或屋面夏季传热系数[W/(m2?℃)]；Fq——外墙或屋面面积（m2）；t1——外墙或屋面冷负荷计算温度（℃）；td——外墙或屋面冷负荷计算温度地点修正值（℃）。

（二）、内维护结构冷负荷内维护结构是指内隔墙及内楼板，它们的冷负荷是通过温差传热而产生的，可视作稳态传热，计算式为：CL=Kn ?Fn ?(twp+△tf–tns) （W ）（4）式中Kn——内墙或内楼板传热系数[W/(m2?℃)]；Fq——内墙或内楼板面积（m2）；twp——夏季空调室外计算日平均温度（℃）；△tf——附加温升，取邻室平均温度与室外温度的差值（℃）。

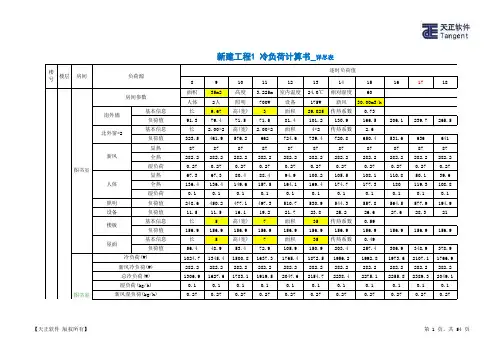

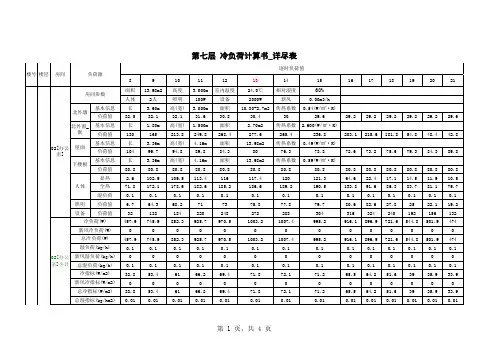

新建工程1 冷负荷计算书_详尽表
小计
1号楼1层
小计
楼1层
食物
房
新风
1号楼2层
1号楼
二]小计
1号下1层
娱乐室]小计
三]小计
二]小计
池]小计
1号下2层
尽表
备注
面积为9*5，室内温度取26°C较合适
30m3/h.p ？
缺少北外墙,墙高应为3.225m
因房间面积有误，造成了楼板、屋面的面积有误
下层房间有空调吗？如果有，可以不计算邻室间传热
楼梯间可不空调，但可采暖外墙面积应扣除门的面积
缺少北外墙
却东外墙
可采暖，但无空调卫生间无新风供应
缺东外墙
缺南外墙
缺南外墙
缺西外墙
通常做采暖，或无空调及采暖
缺西外墙
通常做采暖，无空调
缺北外墙
应为北外门
1人
缺西外墙、北外墙
西外门
浴室、游泳池无空调、有采暖，室内采暖温度还要高一些。

冷热负荷计算书 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-计算书1项目概况2建筑2.1建筑信息2.2规定指标检查2.2.1体形系数建筑体形系数：2.2.2 规定性指标检查结果建筑物体形系数不满足标准要求；规定性指标不能全部满足，需要进行权衡判断。

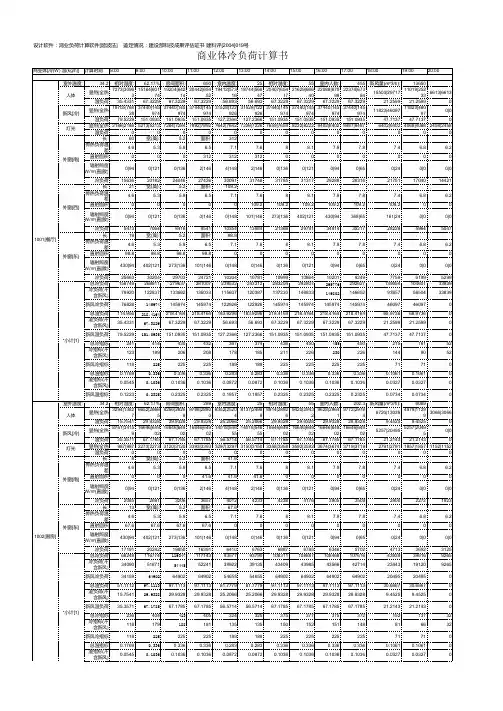

设计软件：浩辰暖通工程设计软件鉴定信息：建设行业科技成果评估证书 建科评[2009]062号 3 计算依据3.1 外墙、架空楼板或屋面3.1.1 热负荷a) 基本耗热量：()α⨯-⨯⨯=w n j t t F K Q （）j Q ——温差传热耗热量，WK ——外围护结构传热系数，W/（m 2·℃） F ——外围护结构面积，m 2n t ——室内设计温度，℃w t ——室外设计温度，℃α——温差修正系数 b) 附加耗热量：()()()jan fg lang f ch j Q Q βββββ+⨯+⨯+++⨯=1111（）1Q ——附加耗热量，Wch β——朝向修正系数 f β——风力修正系数 lang β——两面外墙修正fg β——房高附加,)4(02.0-⨯=h fg β，最大值不超过15%jan β——间歇附加3.1.2 冷负荷a) 冷负荷()n t t F K Q -∆+⨯⨯=-εττ（）τQ ——计算时刻冷负荷，WK ——外围护结构传热系数，W/（m 2·℃） F ——外围护结构面积，m 2T -τ——温度波的作用时刻,即温度波作用于围护结构外侧的时刻,hετ-t ——作用时刻冷负荷计算温度，℃∆——负荷温度的地点修正值，℃n t ——室内设计温度，℃3.2 外窗3.2.1 热负荷 a) 基本耗热量()α⨯-⨯⨯=w n j t t F K Q（）j Q ——基本耗热量，WK ——外窗传热系数，W/（m 2·℃） F ——外窗面积，m 2n t ——室内设计温度，℃w t ——室外设计温度，℃α——温差修正系数 b) 附加耗热量()()()()gc jan fg m lang f ch j Q Q βββββββ+⨯+⨯+⨯++++⨯=11111（）1Q ——附加耗热量，Wch β——朝向修正系数 f β——风力修正系数lang β——两面外墙修正m β——窗墙面积比过大修正，当窗墙面积比大于1:1时，取m β=10% gc β——高层建筑外出窗的风力修正fg β——房高附加,)4(02.0-⨯=h fg β，最大值不超过15% jan β——间歇附加 c) 冷风渗透耗热量()w n w p t t V C Q -⨯⨯⨯⨯=ρ278.02（）2Q ——冷风渗透耗热量，Wp C ——空气的定压比热容，（kg·℃）w ρ——采暖室外计算温度下的空气密度，kg/m 3V ——渗透冷空气量，m 3/h3.2.2 冷负荷a) 温差传热冷负荷()n t t F K Q -+⨯⨯⨯=δαττ（）τQ ——计算时刻冷负荷，WK ——窗玻璃的传热系数，W/（m 2·℃）α——窗框修正系数τt ——计算时刻冷负荷温度，℃δ——地点修正系数b) 辐射形成的冷负荷i. 外窗无任何遮阳设施的辐射冷负荷ττw d g J X X F Q ⨯⨯⨯=（）ii. 外窗只有内遮阳设施的辐射冷负荷ττn z d g J X X X F Q ⨯⨯⨯⨯=（）iii. 外窗只有外遮阳设施的辐射冷负荷()[]d g w w X X J F F J F Q ⨯⨯⨯-+⨯=011τττ（）iv. 外窗既有内遮阳设施又有外遮阳设施的冷负荷()[]z d g n n X X X J F F J F Q ⨯⨯⨯⨯-+⨯=011τττ（）τQ ——计算时刻辐射冷负荷，W g X ——窗的构造修正系数d X ——地点修正系数τw J ——计算时刻下，透过无遮阳设施玻璃太阳辐射的冷负荷强度，W/m 2z X ——内遮阳系数τn J ——计算时刻下，透过有内遮阳设施窗玻璃太阳辐射的冷负荷强度，W/m 21F ——窗口受到太阳照射时的直射面积，m 2τw J ——计算时刻下，透过无遮阳设施窗玻璃太阳散射辐射的冷负荷强度，W/m 2 0τn J ——计算时刻下，透过有内遮阳设施窗玻璃太阳散射辐射的冷负荷强度，W/m 2 3.3 外门3.3.1 热负荷 a) 基本耗热量()α⨯-⨯⨯=w n j t t F K Q （）j Q ——基本耗热量，WK ——外门传热系数，W/（m 2·℃） F ——外门面积，m 2n t ——室内设计温度，℃w t ——室外设计温度，℃α——温差修正系数 b) 附加耗热量()()()jan fg lang f ch j Q Q βββββ+⨯+⨯+++⨯=1111（）1Q ——附加耗热量，Wch β——朝向修正系数 f β——风力修正系数 lang β——两面外墙修正 fg β——房高附加jan β——间歇附加 c) 冷风渗透耗热量()w n w p t t V C Q -⨯⨯⨯⨯=ρ278.02（）2Q ——冷风渗透耗热量，Wp C ——空气的定压比热容，（kg·℃）w ρ——采暖室外计算温度下的空气密度，kg/m 3V ——渗透冷空气量，m 3/hd) 外门开启冲入冷风耗热量⎪⎩⎪⎨⎧'⨯=，“冲入冷风量”时基本耗热量附加”时参考表对应值，“外门33Q Q Q j （表）()oR p o t t c M Q -⨯⨯⨯= 1000'3 (参考新风热负荷计算公式) 3.3.2 冷负荷a) 玻璃外门温差传热冷负荷()n t t F K Q -+⨯⨯⨯=δαττ（）τQ ——计算时刻冷负荷，WK ——窗玻璃的传热系数，W/（m 2·℃） α——窗框修正系数τt ——计算时刻冷负荷温度，℃δ——地点修正系数b) 玻璃外门辐射形成的冷负荷i. 外门无任何遮阳设施的辐射冷负荷ττw d g J X X F Q ⨯⨯⨯=（）ii. 外门只有内遮阳设施的辐射冷负荷ττn z d g J X X X F Q ⨯⨯⨯⨯=（）iii. 外门只有外遮阳设施的辐射冷负荷()[]d g w w X X J F F J F Q ⨯⨯⨯-+⨯=011τττ（）iv. 外门既有内遮阳设施又有外遮阳设施的冷负荷()[]z d g n n X X X J F F J F Q ⨯⨯⨯⨯-+⨯=011τττ（）τQ ——计算时刻辐射冷负荷，W g X ——门的构造修正系数d X ——地点修正系数τw J ——计算时刻下，透过无遮阳设施玻璃太阳辐射的冷负荷强度，W/m 2z X ——内遮阳系数τn J ——计算时刻下，透过有内遮阳设施门玻璃太阳辐射的冷负荷强度，W/m 21F ——门受到太阳照射时的直射面积，m 20τw J ——计算时刻下，透过无遮阳设施门玻璃太阳散射辐射的冷负荷强度，W/m 2 0τn J ——计算时刻下，透过有内遮阳设施门玻璃太阳散射辐射的冷负荷强度，W/m 2c) 非玻璃外门冷负荷()n t t F K Q -∆+⨯⨯=-ξττ（）τQ ——计算时刻冷负荷，Wξτ-t ——作用时刻冷负荷计算温度，℃∆——负荷温度的地点修正值，℃3.4 内墙、内窗、内门或中间楼板3.4.1 热负荷 a) 温差计算法 b) 温差修正法()α⨯-⨯⨯=w n t t F K Q（）K ——内围护的传热系数，W/m 2·℃ F ——内围护面积，m 2t ∆——邻室温差，℃n t ——室内设计温度，℃w t ——室外设计温度，℃α——温差修正系数 c) 热负荷输出值分两种情况： i. “邻间不等温”时，Qii. “户间传热”时，温差传热概率⨯Q 3.4.2 冷负荷a) 邻室通风良好时内窗冷负荷()n t t F K Q -+⨯⨯⨯=δαττ（）τQ ——计算时刻冷负荷，Wα——窗框修正系数K ——窗玻璃的传热系数，W/m 2·℃ F ——面积，m 2n t ——室内设计温度，℃τt ——计算时刻冷负荷温度，℃δ——地点修正系数b) 邻室通风良好时内墙、内门或中间楼板冷负荷()n wp t t F K Q -⨯⨯=（）Q ——计算时刻冷负荷，Wwp t ——夏季空调室外计算日平均温度，℃c) 邻室有发热量时冷负荷()n ls wp t t t F K Q -∆+⨯⨯=（）wp t ——夏季空调室外计算日平均温度，℃ls t ∆——邻室温升，℃3.5 地面3.5.1 热负荷 a) 地带法第一地带热负荷()w n t t F K Q -⨯⨯=111 第二地带热负荷()w n t t F K Q -⨯⨯=222 第三地带热负荷()w n t t F K Q -⨯⨯=333 第四地带热负荷()w n t t F K Q -⨯⨯=4444321Q Q Q Q 、、、——分别是第一、二、三、四地带的热负荷，W4321K K K K 、、、——分别是第一、二、三、四地带的传热系数，W/m 2·℃ 4321F F F F 、、、——分别是第一、二、三、四地带的面积，m 2b) 平均传热系数法()w n pj t t F K Q -⨯⨯=（）pj K ——地面平均传热系数，W/m 2·℃3.6 人体3.6.1 冷负荷冷负荷=（显热冷负荷+潜热冷负荷）×人员在室率a) 显热冷负荷T X q n Q -⨯⨯⨯=ττϕ1（）τQ ——计算时刻显热冷负荷，Wϕ——群集系数n ——计算时刻空调区内的总人数1q ——一名成年男子小时显热散热量，Wτ——计算时刻,hT ——人员进入空调区的时间,hT X -τ——T -τ时刻人体显热散热的冷负荷系数b) 潜热冷负荷2q n Q ⨯⨯=ττϕ（）τQ ——潜热冷负荷，Wτn ——计算时刻空调区内的总人数2q ——一名成年男子小时潜热散热量，W3.6.2 湿负荷湿负荷=人体散湿量×人员在室率 a) 人体散湿量g n D ⨯⨯⨯=ττϕ001.0（）τD ——人体散湿量，kg/hg ——一名成年男子小时散湿量，g/h3.7 新风3.7.1 热负荷()o R p o o h t t c M Q -⨯⨯⨯= 1000. 《暖通空调》（2-26）oh Q. ——空调新风热负荷，W oM ——新风量，kg/s p c ——空气的定压比热，取kg·℃R t ——冬季空调室内空气的计算温度，℃ o t ——冬季空调室外空气的计算温度，℃3.7.2 冷负荷冷负荷=新风逐时使用率⨯o c Q . ()Ro o o c h h M Q -⨯⨯= 1000. 《暖通空调》（2-25）o c Q . ——空调新风冷负荷，W oM ——新风量，kg/s o h ——夏季空调室外空气的焓值，kJ/kgR h ——夏季空调室内空气的焓值，kJ/kg3.7.3 湿负荷湿负荷=新风逐时使用率⨯sh W()n w sh d d G W -⨯'⨯=001.0《全国……技术措施 暖通空调·动力》（3.2.15-3） sh W ——新风湿负荷，kg/hG '——新风量，kg/hw d ——室外空气含湿量，g/kgn d ——室内空气含湿量，g/kg3.8 照明3.8.1 冷负荷冷负荷=各种类型照明灯具冷负荷之和×照明使用率 a) 白炽灯散热形成的冷负荷T X N n Q -⨯⨯=ττ1（）b) 镇流器在空调区之外的荧光灯散热形成的冷负荷T X N n Q -⨯⨯=ττ1（）c) 镇流器在空调区之内的荧光灯散热形成的冷负荷T X N n Q -⨯⨯⨯=ττ12.1（）d) 安装在空调房间吊顶玻璃罩之内的荧光灯散热形成的冷负荷T X N n n Q -⨯⨯⨯=ττ01 （）τQ ——灯具形成的冷负荷，W1n ——同时使用系数N ——灯具的安装功率，Wτ——计算时刻,h T ——开灯时刻,hT X -τ——T -τ时刻灯具散热的冷负荷系数0n ——考虑玻璃反射及罩内通风情况的系数3.9 设备3.9.1 冷负荷冷负荷=设备显热形成冷负荷×设备使用率 a) 电热设备的散热量N n n n n q s ⨯⨯⨯⨯=4321（）s q ——电热设备散热量，W1n ——同时使用系数2n ——安装系数 3n ——负荷系数4n ——通风保温系数N ——电热设备总安装功率，Wb) 电动机和工艺设备均在空调区内的散热量ηNn n n q s ⨯⨯⨯=321 （）N ——电动设备总安装功率，Wη——电动机效率c) 只有电动机在空调区内的散热量()ηη-⨯⨯⨯⨯=1321N n n n q s （）d) 只有工艺设备在空调区内的散热量N n n n q s ⨯⨯⨯=321（）e) 办公设备类型数量可以确定时的散热量∑=⋅=Pi i a i s q s q 1.（）P ——设备的种类数i s ——第i 类设备的台数i a q .——第i 类设备的单台散热量，Wf) 设备显热形成的冷负荷T s X q Q -⨯=ττ（）s q ——所有设备的显热散热量之和，WT X -τ——T -τ时刻设备、器具散热的冷负荷系数3.10 渗透空气3.10.1冷负荷a) 渗透空气形成的全热冷负荷()n w q h h G Q -⨯⨯=28.0（）q Q ——全热冷负荷，WG ——单位时间渗入室内的空气总量，kg/hw h ——室外空气焓值，kJ/kgn h ——室内空气焓值，kJ/kg3.10.2湿负荷a) 渗透空气形成的湿负荷()n w d d G D -⨯⨯=001.0（）D ——渗透空气形成的湿负荷，kg/hG ——单位时间渗入室内的空气总量，kg/hw d ——室外空气含湿量，g/kgn d ——室内空气含湿量，g/kg3.11 食物3.11.1冷负荷冷负荷=()逐时就餐率⨯+τQ Q a) 显热冷负荷ϕτ⨯⨯=n Q 9（）b) 潜热冷负荷ττD Q ⨯=700（）3.11.2湿负荷湿负荷=逐时就餐率⨯τDττϕn D ⨯⨯=012.0（）τn ——计算时刻就餐总人数ϕ——群集系数τn ——计算时刻的就餐总人数3.12 水面蒸发3.12.1冷负荷冷负荷=水面蒸发发生率⨯τQ a) 水面蒸发形成的潜热冷负荷ττD r Q ⨯⨯=28.0（）3.12.2湿负荷湿负荷=水面蒸发发生率⨯τD a) 水面蒸发散湿量g F D ⨯=ττ（）τF ——计算时刻的蒸发表面积，m 2g ——水面的单位蒸发量，kg/（m 2·h）r ——冷凝热，kJ/kg3.13 水流3.13.1湿负荷湿负荷水流发生率⨯Ga) 水分蒸发量()γ211t t c G G -⨯⨯=《全国……技术措施 暖通空调·动力》（3.2.22）1G ——流动的水量，kg/h c ——水的比热，kg·K1t ——水的初温，℃ 2t ——水的终温，℃γ——水的汽化潜热，平均取2450kJ/kg3.14 化学3.14.1冷负荷冷负荷=化学反应发生率⨯Qa) 化学反应全热散热量6.321qG n n Q ⨯⨯⨯=《全国……技术措施 暖通空调·动力》（3.2.23-1）Q ——化学反应的全热散热量，W 1n ——考虑不完全燃烧的系数，可取2n ——负荷系数，实际燃料消耗量与最大燃料消耗量之比G ——每小时燃料最大消耗量，m 3/hq ——燃料的热值，kJ/m 33.14.2湿负荷湿负荷=化学反应发生率⨯Wa) 散湿量w G n n W ⨯⨯⨯=21《全国……技术措施 暖通空调·动力》（3.2.23-1）W ——化学反应的散湿量，kg/hw ——燃料的单位散湿量，kg/m 33.15 房间冷风渗透耗热量3.15.1缝隙长度法计算 a) 详见外窗、外门 3.15.2换气次数法a) 房间冷风渗透耗热量()w n t t N L c Q -⨯⨯⨯⨯⨯=ρ278.0 《简明供热设计手册》（2-21）c ——空气比热，1kj/kg·℃L ——房间容积，m 3N ——换气次数，次/hρ——室外空气密度，kg/m 3n t ——室内空气温度，℃w t ——室外空气温度，℃3.15.3百分率法a) 房间冷风渗透耗热量f Q n Q ⨯= 《简明供热设计手册》（）n ——百分率，%f Q ——外围护结构总热负荷，W注：未标注文献名称的公式均选自《实用供热空调设计手册》第二版3.16 参考文献[1]陆耀庆主编．实用供热空调设计手册（第二版）．北京：中国建筑工业出版社，2008[2]陆亚俊主编．暖通空调．北京：中国建筑工业出版社，2002[3]建设部工程质量安全监督与行业发展司，中国建筑标准设计研究所编．全国民用建筑工程设计技术措施 暖通空调·动力．北京：中国计划出版社，[4]李岱森主编．简明供热设计手册．北京：中国建筑工业出版社，。

XXXX大学环境工程学院课程设计说明书课程《暖通空调》班级姓名学号指导教师年月第1篇采暖设计1 工程概况1.1 工程概况1、本工程建筑面积约1600㎡，砖混结构，层高均为3.6M。

本工程建筑所在地湖北咸宁，供暖室外计算温度0.3℃.根据设计要求供暖室内设计温度为18℃2、窗均为铝合金推拉窗，窗高为1.5M采用中空双层玻璃，在满足建筑节能要求的前提下查得K=4 w/(㎡.℃).3、内门为木门，门高均为2M, 在满足建筑节能要求的前提下查得K=2 w/(㎡.℃) .4、走廊根据要求没有做供暖设计5、墙均为200空心砖墙，外墙做保温设计在满足建筑节能要求的前提下查得K=1 w/(㎡.℃).内墙在满足建筑节能要求的前提下查得K=1.5 w/(㎡.℃) .6、走廊因为有两侧传热作用的存在查节能设计手册差的修正系数为0.37、冷风渗入由所在供暖房间窗布置情况和数量查建筑节能手册应用换气次数法计算而得。

屋面为现浇为现浇板厚100MM,做保温和防漏水设计，在满足建筑节能要求的前提下查得K=0.8 w/(㎡.℃)2 负荷计算2.1 采暖负荷1.围护结构耗热量(1) 维护结构基本耗热量Q1j=αKF（t n+ t wn）(2) 维护结构附加耗热量①朝向修正率：北、东北、西北：0- +10%东、西：-5%东南、西南：-10%- -15%南：-15%- -30%2.冷风渗透耗热量Q2=0.28c pρwn L(t wn-t n)2.2 算例：以四层办公室（编号为401）为例咸宁市为夏热冬冷地区，由《公共建筑节能设计标准》GB50189-2005查得夏热冬冷地区外围护结构外墙的传热系数K≦1W/(m²·k)，屋面传热系数≦0.7 W/(m²·k)，窗墙面积比>0.2，由《公共建筑节能设计标准》GB50189-2005查得窗的传热系数K≦3.5 W/(m²·k).空调设计1 工程概况本工程建筑为宾馆大楼，建筑地点在湖北咸宁，夏季空气调节室外计算干球温度为35.7℃夏季空气调节室外计算湿球温度为28.5℃空调室内计算温度26℃部分空调房间是25℃。

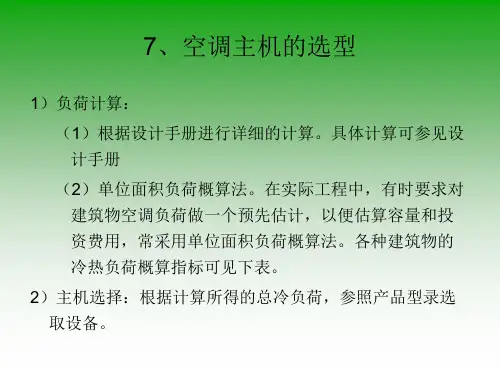

4、冷负荷的计算先计算出每个房间的面积，房间冷负荷计算方法采用估算值。

根据国内部分建筑空调冷负荷概算指标，取为140W/m 2.冷负荷=估算指标X 空调房间面积Q A =140X ( 4 X 3.2) Q B =140X （4 X 3.2) Q C =140X （4 X 5.78) Q A =1792kg/s Q B =1792kg/s Q C =3236.8kg/sQ D =140X ( 2.8 X 3.875) Q E =140X （6 X 3.875) Q F =140X （5.83 X 3.875) Q D =1519kg/s Q E =3255kg/s Q F =3164kg/s5、湿负荷计算湿负荷是指空提案房间的湿源向室内的散湿量，所以这里的湿负荷定为零。

6、空气调节送、回风量计算空气调节系统一般由空气处理设备和空气输送管道以及空气分配装置组成，根据需要，它能组成许多不同形式的要求。

本建筑为办公楼，各房间均为小空间结构，要求各房间能独立进行调控，因此宜采用风机盘管加新风系统。

G=Q/(i n - i 0)Q--------空调房间的冷负荷（W )W-------空调房间湿负荷 (kg/s)G--------空调房间送风量 (kg/s) i n ----排出空调房间空气的焓 (KJ/kg)i0----送出空调房间空气的焓 (KJ/kg) 房间设计送风温差为8℃及查表得到i n=55.5 i0=47G A=1792/8.5 G B=1792/8.5 G C=3236.8/8.5 G A=210.82kg/s G B=1792kg/s G C=380.8kg/sG D=1519/8.5 G E= 3255/8.5 G F=3164/8.5 G D=178.7kg/s G E =328.94kg/s G F=372.24kg/s由检验得，每个房间的送风量都小于5，所以数据不成立。

送风量=房间的体积X换气次数由上式可知：G A=268.8kg/s G B=268.8kg/s G C=485.52kg/sG D=227.85kg/s G E =488.25kg/s G F=474.6kg/s新风量=送风量X 10%注：本建筑为办公楼，查资料得：办公室高级无烟区，每人最小新风量30~50，取32(m3 /h).由上式可知：G A=32kg/s G B=32kg/s G C=48.56kg/sG D=32kg/s G E =48.83kg/s G F=47.46kg/s。

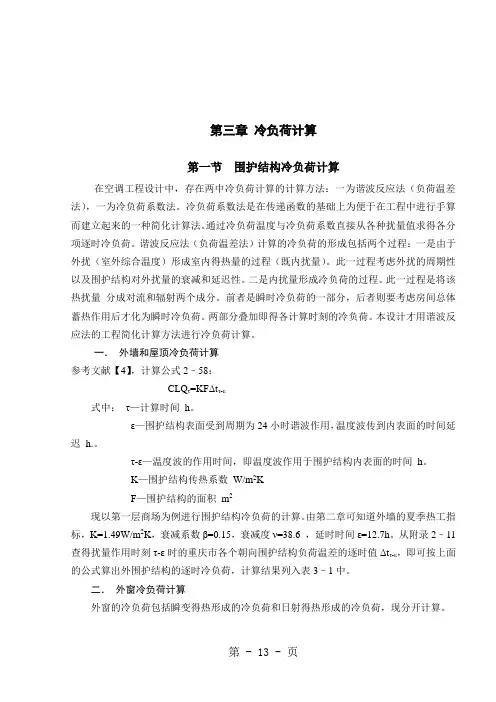

第三章冷负荷计算第一节围护结构冷负荷计算在空调工程设计中，存在两中冷负荷计算的计算方法：一为谐波反应法（负荷温差法），一为冷负荷系数法。

冷负荷系数法是在传递函数的基础上为便于在工程中进行手算而建立起来的一种简化计算法。

通过冷负荷温度与冷负荷系数直接从各种扰量值求得各分项逐时冷负荷。

谐波反应法（负荷温差法）计算的冷负荷的形成包括两个过程：一是由于外扰（室外综合温度）形成室内得热量的过程（既内扰量）。

此一过程考虑外扰的周期性以及围护结构对外扰量的衰减和延迟性。

二是内扰量形成冷负荷的过程。

此一过程是将该热扰量分成对流和辐射两个成分。

前者是瞬时冷负荷的一部分，后者则要考虑房间总体蓄热作用后才化为瞬时冷负荷。

两部分叠加即得各计算时刻的冷负荷。

本设计才用谐波反应法的工程简化计算方法进行冷负荷计算。

一．外墙和屋顶冷负荷计算参考文献【4】，计算公式2–58：CLQτ=KFΔtτ-ε式中：τ—计算时间h。

ε—围护结构表面受到周期为24小时谐波作用，温度波传到内表面的时间延迟h.。

τ-ε—温度波的作用时间，即温度波作用于围护结构内表面的时间h。

K—围护结构传热系数W/m2KF—围护结构的面积m2现以第一层商场为例进行围护结构冷负荷的计算。

由第二章可知道外墙的夏季热工指标，K=1.49W/m2K，衰减系数β=0.15，衰减度ν=38.6 ，延时时间ε=12.7h。

从附录2–11查得扰量作用时刻τ-ε时的重庆市各个朝向围护结构负荷温差的逐时值Δtτ-ε，即可按上面的公式算出外围护结构的逐时冷负荷，计算结果列入表3–1中。

二．外窗冷负荷计算外窗的冷负荷包括瞬变得热形成的冷负荷和日射得热形成的冷负荷，现分开计算。

1.窗户瞬变得热形成的冷负荷，查参考文献【4】公式2–60 CLQ c•τ =KFΔtτ式中：Δtτ计算时刻的负荷温差℃，查附录2–12。

将第一层商场各个朝向窗户的瞬变得热形成的冷负荷计算结果列入表3–2中第一层商场外墙冷负荷计算表表3–1表3–22．窗户日射得热形成的冷负荷，查参考文献【4】公式2–61 CLQ jτ=x g x d C n C s FJ jτ式中：x g—窗户的有效面积系数，对于单层玻璃钢窗，x g取0.85。

1 工程概况本建筑是一幢四层高的办公楼，地处河北省石家庄市。

本办公楼四层均为办公室, 采用风机盘管加新风系统，这四层的布局基本相同。

，。

总建筑面积约为3204m²。

本系统管线不复杂，施工方便，无论从经济、使用寿命，还是从美观、清洁的角度讲，该系统都很符合建筑用途的要求。

该设计中采用的计算方法和数据依据主要来源于张萍主编的《中央空调设计实训教程》,还有其他的一些相关资料。

该建筑物相关资料如下：1）屋面保温材料为沥青膨胀珍珠岩，厚度为70mm。

2）外墙外墙为厚度为240mm的红砖墙，墙外表面为水泥砂浆抹灰加浅色喷浆，墙为厚为70mm的加气混凝土保温层，内粉刷加油漆。

3）外窗南面为双层钢窗，东、西面为单层钢窗，玻璃为5mm厚的吸热玻璃，内有浅蓝色布帘作为内遮阳。

4）人数人员数的确定是根据各房间的使用功能及使用单位提出的要求确定的，。

5）照明、设备由建筑电气专业提供，照明设备为暗装荧光灯，镇流器设置在顶棚内，荧光灯罩无通风孔，功率为11w/m²。

设备负荷为20 w/m²。

6）空调使用时间办公楼空调每天使用12小时，即7：00～18：00。

7）动力与能源资料a. 动力：工业动力电 380V－50Hz;b. 能源：由自备空调机房供给。

8）气象资料室外气象参数表室外计算（干球温度℃）表室内计算参数表9)其他新风量取30 m³/;噪声声级不高于40 dB;mg/m³;室内空气压力稍高于室外大气压。

2 设计方案的论证办公楼空调特点1）建筑特点办公楼的外围护结构多为钢筋混凝土的框架结构,采用自重的轻型墙体材料作为外围护结构。

2）使用特点办公楼的使用性质与时间全楼大体一致,所以整幢楼可选择用同样的空调系统和设备,管理比较方便。

办公楼一般采用集中或半集中空调系统。

加班问题：个别办公楼或某层需要节假日加班,为此最好不要设太大的集中空调系统。

特殊房间的个别控制问题：用风机盘管系统以便控制。

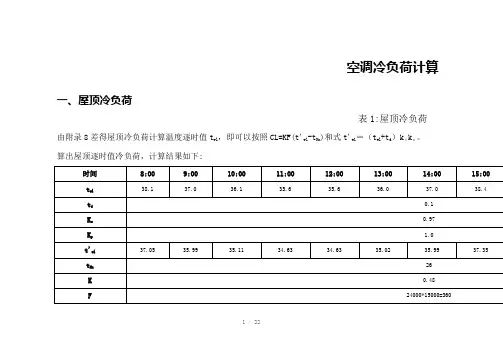

空调冷负荷计算一、屋顶冷负荷表1:屋顶冷负荷由附录8差得屋顶冷负荷计算温度逐时值t wl，即可以按照CL=KF(t'w1-t Nx)和式t'w1＝（t wl+t d）kаkρ。

算出屋顶逐时值冷负荷，计算结果如下:1 / 222 / 22二、东外墙冷负荷表2:东外墙冷负荷由附录7查得东外墙冷负荷计算温度逐时值t wl，即可以按照CL=KF(t'w1-t Nx)和式t'w1＝（t wl+td）kаkρ。

算出屋顶逐时值冷负荷，计算结果如下:三、南外墙冷负荷表3:南外墙冷负荷由附录7查得南外墙冷负荷计算温度逐时值t wl，即可以按照CL=KF(t'w1-t Nx)和式t'w1＝（t wl+td）kаkρ。

算出屋顶逐时值冷负荷，计算结果如下:四、东外窗瞬时传热冷负荷表4:东外窗瞬时传热冷负荷根据a i＝8.7w/(㎡.k)，a o=3.5+5.6*v=22.54w/(㎡.k),由附录11查得K w=3.101w/(㎡.k)。

由附录12查得玻璃窗传热系数修正值，金属窗框双层窗，80%玻璃应乘以1.2的修正值。

由附录13查得玻璃窗冷负荷计算温度的逐时值t wl，根据公式CL=C w K w F w(t w1+t d-t Nx)，计算得下表:五、南外窗瞬时传热冷负荷表5:南外窗瞬时传热冷负荷根据a i＝8.7w/(㎡.k)，a o=3.5+5.6*v=22.54w/(㎡.k)，由附录11查得K w=3.101w/(㎡.k)。

由附录12查得玻璃窗传热系数修正值，金属窗框双层窗，80%玻璃应乘以1.2的修正值。

由附录13查得玻璃窗冷负荷计算温度的逐时值t wl，根据公式CL=C w K w F w(t w1+t d-t Nx)，计算得下表:六、东窗日射得热引起的冷负荷表6:东窗日射得热引起的冷负荷由附录19查得双层钢窗有效面积系数C a=0.75,故窗的有效面积Fw=8*0.75=6㎡.由附录17查得玻璃窗的遮阳系数C s=0.86；由附录18查得玻璃窗内的遮阳设施的遮阳系数C i=0.5。

办公室空调系统设计 冷负荷计算书_工程信息及计算依据一.工程概况
二.室外参数
三.建筑信息
四.计算依据
1.外墙、屋顶传热形成的逐时冷负荷 (冷负荷系数法)
2.外窗
3.内围护结构
4.新风、渗透
5.人体冷、湿负荷
6.照明冷负荷
7.设备冷负荷
8.食物
9.化学反应
10.水面或潮湿地面
11.水流
参考书籍
《采暖通风与空气调节设计规范》GB 50019 - 2003
《空气调节设计手册》
《实用供热空调设计手册(第二版)》
《2003全国民用建筑工程设计技术措施_暖通空调动力》
设计软件:天正暖通软件(THvac)
鉴定情况:建设部科技计划项目验收证书 建科验字[2008]第053号。

空调负荷计算书暖通负荷计算 工程名称：办公楼 一、程概述本工程为本工程为办公楼，最低三层。

一至三层为办公会议用。

二、计依据 2.1设计任务书《空调制冷课程设计提纲》 2.2设计规范及标准（1）采暖通风与空气调节设计规范(GBJ19-87 2001版)（2）房屋建筑制图统一标准（GB/T50001－2001）（3）采暖通风与空气调节制图标准（GBJ114-88）三、计算公式1.墙体和屋面传热得热引起的冷负荷()[]()W t K K t t KF OLQ N a d l -+=ρττ,式中：K ——墙体或屋面的传热系数 F ——墙体或屋面的传热面积T n ——室内空气温度t l ，τ——墙体或屋面冷负荷计算温度 t d ——冷负荷计算温度地点修正系数 K a ——外表面放热系数的修正值 K ρ——外表面吸收系数的修正值2.玻璃窗传热得热引起的冷负荷()[]()W t K K t t KF CLQ N d l a -+='',ρττ式中：K ——窗的传热系数 F ——窗的传热面积 t l ，τ——窗冷负荷计算温度t d ——窗的冷负荷计算温度地点修正系数 K ‘a ——不同类型窗框的玻璃传热系数的修正值K ‘ρ——有内遮阳设施玻璃窗的传热系数修正值 3.玻璃窗日射引起的冷负荷无外遮阳: CL j n s f C K C FC OLQ max ,,=τ (W ) 式中:K j,max ——不同纬度带各朝向7月份日射得热因数得最大值,W/m 2 F ——玻璃窗得有效面积,m 2,是窗得面积乘以有效面积系数C a C s ,C n ——玻璃窗遮挡系数和窗内遮阳设施得这样系数; C CL ——玻璃窗冷负荷系数,以北纬27度30分为界划分为南,北两区;有外遮阳阴影部分得日射冷负荷:N CL N j n s s C D C C F )()(CL max ,,s ,qf =τ (W)照光部分得日射冷负荷:N CL N J n s r y qf C D C C F CL )()(max ,,,=τ (W)式中:F s ——窗户得阴影面积,m 2 F r ——窗户的照光面积,m 2(DJ,max)N ——北向的日射得热因数最大值,W/m 2 (C CL )N ——北向玻璃窗的冷负荷系数4人体冷负荷 人体得热量：Q=qn 1n 2式中：q ——不同室温和劳动性质时成年男子的全热散热量 n 1——室内人数n2——群集系数人体得热量引起的冷负荷CLQτ=Q S C CL+ Qτ式中：Qs——人体显热得热量Qτ——人体潜热得热量C CL——人体的冷负荷系数5.灯光冷负荷照明得热量：Qτ=N(白帜灯)Qτ=n1n2N（荧光灯）式中：N——照明灯具所需功率n1——镇流器消耗功率系数n2——灯光隔热系数照明冷负荷CLQτ=QτC CL 式中：Q τ——照明得热量 C CL ——照明冷负荷系数 6备冷负荷工艺设备散热得热量ηNn n n Q 3211000=式中：N ——电机设备的安装功率 η——电动机效率n 1——利用系数，一般取0.7-0.9 n 2——同时使用系数，一般取0.5-0.8 n 3——负荷系数，一般取0.5左右无保温密闭罩的电热设备散热量的得热量Nn n n n Q 43211000=式中：n 4——考虑排风带走热量的系数工艺设备得热引起的冷负荷CLQ τ=Q S C CL + Q τ式中：Qs——设备显热得热量Qτ——设备潜热得热量C CL——设备的冷负荷系数四、计算结果建筑物总冷负荷:建筑物冷负荷指标:房间编号房间名称设计温度℃房间面积m^2最大负荷W指标W/m^2新风负荷W。

一层办公楼1008房间：1、房顶：结构和附录2-9中所述的序号10一样，K= 1.10 W/（㎡.k)，F=24.3㎡，ρ=0.75；2、北面窗户：单层玻璃钢窗，K= 4.54 W/（㎡.k)，挂浅颜色内部窗帘，没有外部遮阳设施，F=4.0㎡（假设窗户的长宽尺寸为2.0*2.0㎡）.3、东面窗户：单层玻璃钢窗，K=4.54 W/（㎡.k),挂浅颜色内部窗帘，没有外部遮阳设施，F=2.25㎡（假设窗户长宽尺寸为1.5*1.5㎡）.4、北面墙体：墙体结构如附录2-9中所述的序号12一样，K= 1.17W/（㎡.k)，β=0.23，F=16.2㎡（假设一层楼体高度为3m）.5、东面墙体：墙体结构如附录2-9所述的序号12一样，K=1.17W/(㎡.k),β=0.23，F=13.5㎡（假设一层楼体高度为3m).6、内部墙体和楼板：内部墙体厚度为120mm，内部和外部粉刷，楼板为80mm，现在使用钢筋混凝土浇铸，其上面是水磨石预制块，它的下面也进行粉刷；室内的设计温度为：tn = 26 ℃.7、房间内部压力稍微比其外部大气压力高。

解：从附录2-9查得，内墙的放热衰减度Vf = 1.6，楼板的放热衰减度，Vf=1.52~1.8之间，查询附录表2-8可以得出1001房间类型属于中型.围护结构的各个部分的冷负荷计算如下：1）房顶冷负荷可以根据附录2-9中查询得出，K = 1.10 W/（㎡.k)，衰减系数为β=0.52，衰减度为v = 15.15,延迟时间ε=5.9 h。

根据附录表2-11可以得出扰量作用时间τ-ε的北京市房顶负荷的逐时值Δtτ-ε,可以按照式子2-58（CLQτ = KFΔtτ-ε),就可以计算出房顶的逐时冷负荷。

房顶冷负荷4）东面外墙冷负荷根据附录2-9可以查得，K = 1.17 W/（㎡.k)，衰减系数β = 0.23 ，衰减度为v = 31.92 ,延迟时间ε = 10 h。

根据附录2-10查询得出扰量作用时刻τ-ε时的北京北面外墙负荷温差的逐时值Δtτ-ε，可以按照式子（CLQτ = KFΔtτ-ε),就可以计算出北面外墙的逐时冷负荷。

石家庄某办公楼 冷负荷计算书_工程信息及计算依据一.工程概况
二.室外参数
三.建筑信息
四.计算依据
1.外墙、屋顶传热形成的逐时冷负荷 (冷负荷系数法)
2.外窗
3.内围护结构
4.新风、渗透
5.人体冷、湿负荷
6.照明冷负荷
7.设备冷负荷
8.食物
9.化学反应
10.水面或潮湿地面
11.水流
参考书籍
《采暖通风与空气调节设计规范》GB 50019 - 2003
《空气调节设计手册》
《实用供热空调设计手册(第二版)》
《2003全国民用建筑工程设计技术措施_暖通空调动力》
《2009全国民用建筑工程设计技术措施_暖通空调动力》
设计软件:天正暖通软件(THvac)
鉴定情况:建设部科技计划项目验收证书 建科验字[2008]第053号。

冷负荷的计算2.1地理资料2.1.1地理位置焦作市2.1.2本工程气象条件（参考郑州市）夏季室外计算干球温度：t wg=35.6℃夏季室外计算湿球温度：t ws=27.4℃夏季日平均干球温度：t pg=30.8℃夏季平均日较差：t pc=9.2℃夏季平均风速：υpj＝2.6m/s大气压力：夏季P d＝991.7hP a夏季室外空气相对湿度：η＝76％注解：1.夏季室外计算干球温度和湿球温度是采用历年平均不保证50小时的干湿温度。

2.夏季室外计算日平均干球温度是采用历年平均不保证5天的日平均温度。

2.2土建条件2.2.1建筑概况该综合楼为五层建筑，地面厚度150mm，采用中型围护结构。

2.2.2围护结构概况1外墙体（由外向内）：水泥砂浆抹灰20mm，陶粒混凝土板370mm,白灰粉刷20mm。

由文献[2]表3-16得保温层导热热阻传热系数单位面积质量热容量类型ρ=1950 0.50㎡•K/W 1.50W/㎡•K 734㎏/㎡645kJ/㎡•K Ⅱ图2—1外墙结构示意图2内墙：内墙为120mm砖墙，内外粉刷。

楼板为80mm现浇钢筋混凝土，上铺木丝板，下贴反贴保温层。

3屋面结构类型（由外向内）：砾石外表面5mm；卷材防水层；水泥砂浆找平层；保温层；隔热层；水泥砂浆找平层；现浇钢筋混凝土屋面板，厚度70mm；内粉刷。

保温层的选择：水泥膨胀珍珠岩150mm，导热热阻1.86(㎡•K)/W，传热系数0.49W/(㎡•K)，单位面积质量420㎏/㎡，热容量352kJ/(㎡•K)，类型Ⅱ。

邻室和楼下房间均为空调房间，室温相同。

图2—2屋顶的结构示意图1外窗：双层玻璃，厚度为5mm；规格：依据给定的建筑条件确定；挂深黄色密织布内窗帘，不考虑外遮阳，K=5.8 W/(m2·K)。

2外门：采用铝合金框玻璃转门，玻璃厚度为16mm，规格：5400 mm×2700mm，K=3.26W/m2·K。
