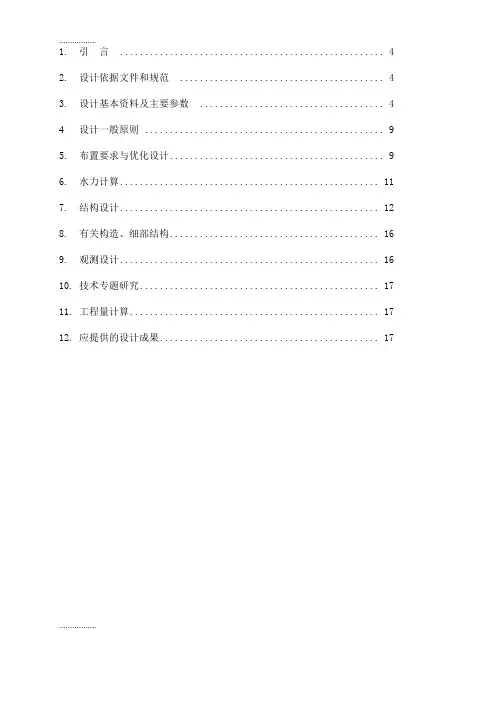

1. 引言 (4)2. 设计依据文件和规范 (4)3. 设计基本资料及主要参数 (4)4 设计一般原则 (9)5.布置要求与优化设计 (9)6.水力计算 (11)7.结构设计 (12)8.有关构造、细部结构 (16)9.观测设计 (16)10.技术专题研究 (17)11.工程量计算 (17)12.应提供的设计成果 (17)..................................1 引言格节河 倒虹吸管是 引汤 灌区(电站或其他工程)的 引汤 引水渠上(桩号33+800~36+466)的输水(引水)建筑物,位于 黑龙江 省 汤原 县(市) 胜利 乡的 格节河 ,对外交通为 公路 ,距 哈尔滨—罗北 公路里程约 2 km 。
按初步设计报告,本倒虹吸管经审定为:设计流量 17.31 m 3/s ,采用 方 形过水断面,管径(宽×高) 2.8×3 m ,根数 3 条,进出口设计水位差 0.54 m 。
管体采用 结构,设计最大水头 0.57m ,由进口段、管道、出口段及管道支承结构等建筑物组成,全长 242 m 。
22.1(1)初步设计文件(包括补充文件); 一、概况引汤灌区位于汤旺河下游松花江的北岸,黑龙江省汤原县境内,引汤灌区近期灌区范围,西起引汤渠首,东至乌龙河合阿凌达河,南起汤旺河、松花江交界,北至阶地的夹长条状,区内地形西北、东南低,地面坡度在1/5000左右。
近期灌区面积26.87万亩。
二、工程地质引汤灌区的总干渠和干渠均布设在阶地的边缘。
粘性土较厚,一般在2-4m 左右,其下层为中砂和砂砾石,除沟谷外地下水位较深,一般在4-6m ,大部分建筑物基础坐落在砂层上。
根据地质剖面图显示从上而下4-8米均为含壤土的细砾层,垂直渗透系数0.0865厘米/秒,渗透损失较大,休止角为水上35.5°、水下34°。
据《中国地震动参数区划图》(GB18306--2001),该区地震动峰值加速度0.05g ,相当于地震基本烈度为VI 度,地震动反应谱特征周期为0.35s 。
旧寨倒虹吸计算书一、基本资料设计流量:2.35 m3/s加大流量:2.94 m3/s进口渠底高程:1488.137m进口渠宽:2.0m进口渠道设计水深:1.31m加大流量水深:1.56m出口渠底高程:1487.220m进口渠道设计水深:1.43m加大流量水深:1.70m进出口渠道形式:矩形进口管中心高程:1487.385m出口管中心高程:1486.69m管径DN:1.6m二、设计采用的主要技术规范及书籍1、《灌溉与排水工程设计规范》GB50288—99;2、《水电站压力钢管设计规范》SL284—20033、《混凝土结构设计规范》SL/T191—96;4、《水工建筑物抗震设计规范》DL5073—1997;5、《小型水电站机电设计手册-金属结构》;。
6、《水力计算手册》7、《倒虹吸管》三、进口段1、渐变段尺寸确定L=C(B1-B2)或L=C1h;C取1.5~2.5;C1取3~5:h上游渠道水深;经计算取L=4m;2、进口沉沙池尺寸确定(1) 拟定池内水深H;H=h+TT=(1/3~1/4)h;T为进口渠底至沉沙池底的高差;取0.8m;(2) 沉沙池宽BB=Q/(Hv);v池内平均流速0.25~0.5m/s;经计算取B=3.5m;(3) 沉沙池长L’L’≥(4~5)h经计算取L =8m;(4) 通气孔通气孔最小断面面积按下式计算:PC KQ A △1265;A 为通气管最小断面面积m 2;Q 为通气管进风量,近似取钢管内流量,m 3/s ;C 为通气管流量系数;如采用通气阀,C 取0.5;无阀的通气管,C 取0.7;P △为钢管内外允许压力差,其值不大于0.1N/mm 2;K 为安全系数,采用K=2.8。
经计算A=0.0294 m 2;计算管内径为0.194m ,采用D273(δ=6mm)的螺旋钢管。
四、出口段倒虹吸管出口消力池,池长L 及池深T ,按经验公式: L=(3~4)h T ≥0.5D 0+δ+0.3经计算取L =6m ,T=1.2m 。
(整理)倒虹吸管设计计算倒虹吸管设计计算⼀、倒虹吸管总体布置(根据地形和当地需⽔量情况确定)1.布置原则;13P2.布置型式;{地⾯式(露天或浅埋式)、架空式}3.管路布置;(斜管式和竖井式)4.进⼝段布置;{渐变段、拦污栅、节制闸、连接段﹙进⽔⼝、通汽孔﹚、沉沙、冲沙及泄⽔设施}5.出⼝段布置;(设消⼒池)⼆、倒虹吸管的构造1.管⾝构造;(钢筋混泥⼟管、钢管、铸铁管)2.⽀承结构;(管座、镇墩、⽀墩)三、倒虹吸管的⽔⼒计算1.管道断⾯尺⼨的确定;①灌溉⾯积的确定:(根据⼟地利⽤参加够调整表查出整理后⼟地的灌溉⾯积。
)②补⽔量的计算:项⽬区⽔⽥和旱地需⽔量除去项⽬区降⾬量即为需补给⽔量。
项⽬区分为⽔⽥和旱地,主要农作物为⽔稻、⽟⽶、油菜,各种农作物所在区需⽔量不同。
根据贵州省《灌溉⽤⽔定额》编制分区图:项⽬区属Ⅰ区,灌溉定额根据贵州省灌溉⽤⽔定额编制Ⅰ区⽔稻净定额为2703m/亩,⽑灌溉定额为6443m/亩。
需⽔量公式WM A n =??⽑需W 需—— 农业⽣产总需⽔量,3m ;M ⽑—— 综合⽑灌溉定额,3m ;A —— 灌溉⾯积,亩;n —— 农作物复种指数,采⽤综合灌溉定额时,已经考虑了复种指数,可不再计⼊。
M M η=净⽑M 净—— 作物净灌溉定额,3m /亩;η—— 灌溉⽔利⽤系数。
Ⅰ区渠系⽔利系数为0.465;根据当地全年⽔⽥需⽔量表、旱地需⽔量表和全年降⾬量表查出全年需⽔量和降⾬量的最⼤值和最⼩值,计算出最⼤补⽔量和最⼩补⽔量,以推出其流量。
④.确定尺⼨;o D (圆管)o D —— 管道内径,m;Q —— 倒虹吸管设计流量,3/m s ;υ—— 设计流速,m/s 。
2.管壁厚度的拟定取单位长度承受较⼤内⽔压⼒P 的管道管壁中环向拉应⼒为22o w oo o PD gHD t t θρσ==以钢材的设计允许应⼒[]σ代替θσ;经整理得:[]2w oo gHD t ρ?σ≥(mm)w ρ—— ⽔的密度,1000kg/3m ;H —— 内⽔压⼒,m 。

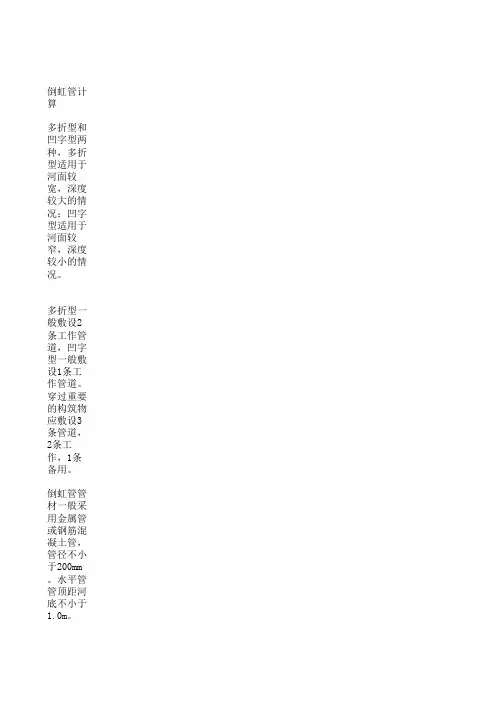

倒虹管计算多折型和凹字型两种,多折型适用于河面较宽,深度较大的情况;凹字型适用于河面较窄,深度较小的多折型一般敷设2条工作管道,凹字型一般敷设1条工作管道。
穿过重要的构筑物应敷设3条管道,2条工倒虹管管材一般采用金属管或钢筋混凝土管,管径不小于200mm。
水平管管顶距河底不小于1.0m。
多折型倒虹管斜管与水平管的的交角不大于30°。
倒虹管内设计流速应不小于进水管流速,也应不小于0.9m/s,当流速小于0.9m/s时,应加定期冲洗措施凹字型倒虹管:(混凝土管)设计流量Q=11.47L/S进水管管径DN=300mm进水管流速V= 1.12m/s倒虹管数量n=1个单管设计流量Q=11.47L/S倒虹管长度L=40m倒虹管管径DN=200mm倒虹管流速V=0.37m/s进水管流速V= 1.12m/s(倒虹管流速大于进水倒虹管损失:n=0.013由v=R2/3i1/2/n计算i=0.0012h=il+Σξ(v2/2g)=0.06m多折型倒虹管:(混凝土管)设计流量Q=11.47L/S进水管管径DN=300mm进水管流速V= 1.12m/s倒虹管数量n=1个单管设计流量Q=11.47L/S倒虹管长度L=40m倒虹管管径DN=200mm倒虹管流速V=0.37m/s进水管流速V= 1.12m/s(倒虹管流速大于进水倒虹管损失:n=0.013由v=R2/3i1/2/n计算i=0.0012h=il+Σξ(v2/2g)=0.07m,深度较小的情况。
应敷设3条管道,2条工作,1条备用。
底不小于1.0m。
时,应加定期冲洗措施,冲洗流速不小于1.2m/s。
(倒虹管流速大于进水管流速)管流速大于进水管流速)。
1、基本资料洞顶填土高度 4.3m回填土容重19.1kN/m3顶板厚度0.4m底板厚度0.5m侧墙厚度0.4m砼容重25kN/m32、计算依据(1)、《水工建筑物荷载设计规范》 DL 5077-1997;(2)、《水工混凝土结构设计规范》 SL191-2008;(3)、《涵洞》取水输水建筑物丛书 P130;3、荷载计算取单宽1m计算永久荷载标准值作用于顶板的垂直均布荷载总和q 2计算考虑最不利情况,洞内无水,则作用于顶板的荷载为顶板自重及洞上填土重(1)顶板自重0.4*25=10kN/m(2)洞上填土重计算(5-3)(5-1)式中:q t2—洞顶垂直土压力强度标准值,kN/m;H d —洞顶以上填土高度,m;γ—洞顶填土重度,kN/m3;K g —垂直土压力系数,根据填土种类及比值Hd/B由表5-2查取;K s —垂直土压力系数,根据地基刚度及比值Hd/B1由表5-1查取;B 1—洞身总宽,m;B 0—洞顶处槽宽,m;因H d /Bc=4.3/16.9=0.254查表5-2得Kg=1KgγH dB 0(m)B 1(m)q t2H d /B 1q t2洞顶垂直土压力计算表11022)(B B B Hk q dg t +=γdt H Ks q γ=2119.14.312.6 3.8177.23 1.1382.13按公式5-3计算的垂直土压力强度标准值大于按式5-1计算值,则土压力强度为82.13kN/m(3)作用于底板底面垂直均布荷载总和q 1计算作用于底板底面垂直均布荷载总和q 1为地基反力与洞内水重之和,因地基反力按均匀分布考虑,底板自重及洞内水重均与其产生的地基反力相抵消,计算地基反力时只考虑顶板及侧墙重。
侧墙厚(m)侧墙高(m)侧墙重(kN)L(m)化为q 侧墙(kN/m)q 1(kN/m)0.43603.815.79107.92(4)水平土压力计算采用《砼重力坝设计规范》B.2作用于底板均布荷载计算表)245(tan 2ss s h r P ϕ-=土土P s—土压力强度(kN/m))h s—填土高度(m)φs—填土的内摩擦角水平土压力计算表γ土hs上hs下фs(°)45°-φ/2tan(45°-φ/2)P顶土P下土19.10 4.308.2026.00320.6232.0761.15永久荷载设计值(1)顶板自重 1.05*10=10.50kN/m(2)顶板填土自重 1.05*82.13=86.24kN/m(3)底板底面均布荷载 1.05*107.92=113.32kN/m(4)土压力设计值 1.2*32.07=38.48kN/m(侧墙上)1.2*57.8=73.38kN/m(侧墙下)四、内力计算底板均布q 1顶板均布q 2侧墙上 q 3 侧墙下 q 4加腋尺寸113.3296.7438.4873.380.25半板跨长 L 1墙跨长 L 2底板厚 d 1顶板厚 d 21.73.450.50.40.4注:下表数据随本表数据改变而改变;荷载指向涵内为正; 尺寸单位为 m ; 荷载单位为 kN 及 kN/m .结点D C杆端DBBD BA AB AC CA劲度 K 0.0060.0060.0060.003分配系数μ0.4980.5020.6630.33754.580109.161-58.94152.017-93.189-46.59513.65727.31413.858-13.85831.793-31.793-32.084-16.042A单孔箱涵弯矩分配表 弯矩单位:kN •m箱涵设计基本资料表MFB5.32110.642 5.399-5.3992.648-2.648-2.673-1.3360.4430.8870.450-0.4500.221-0.221-0.223-0.1110.0740.037弯矩合计89.24274.499-74.49973.445-73.445-66.302注:本表数据随基本资料表中数据改变而改变; 杆端DB 即底板跨中;杠端CA 即顶板跨中。
倒虹吸计算公式
实际上虹吸流动时有水流阻力,有能量损失,需知道虹吸管的长度及布置情况。
做为初学,可假定为理想情况,不考虑能量损失。
设水源水面到虹吸管出口的高差为H,列水源水面到虹吸管出口的伯努利方程得:
H1=V^2/(2g) , 得虹吸流速:V=(2gH1)^(1/2)
虹吸流量:Q=(3.14D^2/4)(2gH1)^(1/2) D为虹吸管内径。
设最高点压强为P,虹吸管最高点到出口的高差为H2,列最高点到出口的伯努利方程得:
H2+P/(pg)+V^2/(2g)=V^2/(2g)
得:P = -pgH2 (相对压强,即不包括大气压,相对压强为负值,即绝对压强小于大气压,就是处于一定的真空状态,理论上最大真空值不能超过10米水柱,即H2<10米水柱)
也可列容器液面到最高点的伯努利方程:
0=H3+P/(pg)+V^2/(2g)
P=-pg[H3+V^2/(2g)]=-pg[H3+H1] = -pgH2 (答案与上面相同)
当然虹吸管的工作条件之一是虹吸管必须先充满水,而且管道不进气(容易进气的部位是在虹吸管的顶部,因为此处压强小于大气压,而虹吸管两端进出口处都大于大气压,倒不容易进气。
)因此虹吸管壁不能有孔眼和裂缝。
因实际的水流有阻力,有能量损失,虹吸管顶点的允许安装高度远小于10米!
说明:本例在不考虑水流能量损失,而且虹吸管截面是均匀的情况下,得出与截面积、管长、流速无关。
但实际有水流的能量损失,计算要远比以上复杂。
旧寨倒虹吸计算书一、基本资料设计流量:2.35 m3/s加大流量:2.94 m3/s进口渠底高程:1488.137m进口渠宽:2.0m进口渠道设计水深:1.31m加大流量水深:1.56m出口渠底高程:1487.220m进口渠道设计水深:1.43m加大流量水深:1.70m进出口渠道形式:矩形进口管中心高程:1487.385m出口管中心高程:1486.69m管径DN:1.6m二、设计采用的主要技术规范及书籍1、《灌溉与排水工程设计规范》GB50288—99;2、《水电站压力钢管设计规范》SL284—20033、《混凝土结构设计规范》SL/T191—96;4、《水工建筑物抗震设计规范》DL5073—1997;5、《小型水电站机电设计手册-金属结构》;。
6、《水力计算手册》7、《倒虹吸管》三、进口段1、渐变段尺寸确定L=C(B1-B2)或L=C1h;C取1.5~2.5;C1取3~5:h上游渠道水深;经计算取L=4m;2、进口沉沙池尺寸确定(1) 拟定池内水深H;H=h+TT=(1/3~1/4)h;T为进口渠底至沉沙池底的高差;取0.8m;(2) 沉沙池宽BB=Q/(Hv);v池内平均流速0.25~0.5m/s;经计算取B=3.5m;(3) 沉沙池长L’L’≥(4~5)h经计算取L =8m;(4) 通气孔通气孔最小断面面积按下式计算:PC KQ A △1265;A 为通气管最小断面面积m 2;Q 为通气管进风量,近似取钢管内流量,m 3/s ;C 为通气管流量系数;如采用通气阀,C 取0.5;无阀的通气管,C 取0.7;P △为钢管内外允许压力差,其值不大于0.1N/mm 2;K 为安全系数,采用K=2.8。
经计算A=0.0294 m 2;计算管内径为0.194m ,采用D273(δ=6mm)的螺旋钢管。
四、出口段倒虹吸管出口消力池,池长L 及池深T ,按经验公式: L=(3~4)h T ≥0.5D 0+δ+0.3经计算取L =6m ,T=1.2m 。
1、基本资料洞顶填土高度 4.3m回填土容重19.1kN/m3顶板厚度0.4m底板厚度0.5m侧墙厚度0.4m砼容重25kN/m32、计算依据(1)、《水工建筑物荷载设计规范》 DL 5077-1997;(2)、《水工混凝土结构设计规范》 SL191-2008;(3)、《涵洞》取水输水建筑物丛书 P130;3、荷载计算取单宽1m计算永久荷载标准值作用于顶板的垂直均布荷载总和q 2计算考虑最不利情况,洞内无水,则作用于顶板的荷载为顶板自重及洞上填土重(1)顶板自重0.4*25=10kN/m(2)洞上填土重计算(5-3)(5-1)式中:q t2—洞顶垂直土压力强度标准值,kN/m;H d —洞顶以上填土高度,m;γ—洞顶填土重度,kN/m3;K g —垂直土压力系数,根据填土种类及比值Hd/B由表5-2查取;K s —垂直土压力系数,根据地基刚度及比值Hd/B1由表5-1查取;B 1—洞身总宽,m;B 0—洞顶处槽宽,m;因H d /Bc=4.3/16.9=0.254查表5-2得Kg=1KgγH dB 0(m)B 1(m)q t2H d /B 1q t2洞顶垂直土压力计算表11022)(B B B Hk q dg t +=γdt H Ks q γ=2119.14.312.6 3.8177.23 1.1382.13按公式5-3计算的垂直土压力强度标准值大于按式5-1计算值,则土压力强度为82.13kN/m(3)作用于底板底面垂直均布荷载总和q 1计算作用于底板底面垂直均布荷载总和q 1为地基反力与洞内水重之和,因地基反力按均匀分布考虑,底板自重及洞内水重均与其产生的地基反力相抵消,计算地基反力时只考虑顶板及侧墙重。
侧墙厚(m)侧墙高(m)侧墙重(kN)L(m)化为q 侧墙(kN/m)q 1(kN/m)0.43603.815.79107.92(4)水平土压力计算采用《砼重力坝设计规范》B.2作用于底板均布荷载计算表)245(tan 2ss s h r P ϕ-=土土P s—土压力强度(kN/m))h s—填土高度(m)φs—填土的内摩擦角水平土压力计算表γ土hs上hs下фs(°)45°-φ/2tan(45°-φ/2)P顶土P下土19.10 4.308.2026.00320.6232.0761.15永久荷载设计值(1)顶板自重 1.05*10=10.50kN/m(2)顶板填土自重 1.05*82.13=86.24kN/m(3)底板底面均布荷载 1.05*107.92=113.32kN/m(4)土压力设计值 1.2*32.07=38.48kN/m(侧墙上)1.2*57.8=73.38kN/m(侧墙下)四、内力计算底板均布q 1顶板均布q 2侧墙上 q 3 侧墙下 q 4加腋尺寸113.3296.7438.4873.380.25半板跨长 L 1墙跨长 L 2底板厚 d 1顶板厚 d 21.73.450.50.40.4注:下表数据随本表数据改变而改变;荷载指向涵内为正; 尺寸单位为 m ; 荷载单位为 kN 及 kN/m .结点D C杆端DBBD BA AB AC CA劲度 K 0.0060.0060.0060.003分配系数μ0.4980.5020.6630.33754.580109.161-58.94152.017-93.189-46.59513.65727.31413.858-13.85831.793-31.793-32.084-16.042A单孔箱涵弯矩分配表 弯矩单位:kN •m箱涵设计基本资料表MFB5.32110.642 5.399-5.3992.648-2.648-2.673-1.3360.4430.8870.450-0.4500.221-0.221-0.223-0.1110.0740.037弯矩合计89.24274.499-74.49973.445-73.445-66.302注:本表数据随基本资料表中数据改变而改变; 杆端DB 即底板跨中;杠端CA 即顶板跨中。
倒虹吸管设计计算一、倒虹吸管总体布置(根据地形和当地需水量情况确定)1.布置原则;13P2.布置型式;{地面式(露天或浅埋式)、架空式}3.管路布置;(斜管式和竖井式)4.进口段布置;{渐变段、拦污栅、节制闸、连接段﹙进水口、通汽孔﹚、沉沙、冲沙及泄水设施}5.出口段布置;(设消力池)二、倒虹吸管的构造1.管身构造;(钢筋混泥土管、钢管、铸铁管)2.支承结构;(管座、镇墩、支墩)三、倒虹吸管的水力计算1.管道断面尺寸的确定;①灌溉面积的确定:(根据土地利用参加够调整表查出整理后土地的灌溉面积。
)②补水量的计算:项目区水田和旱地需水量除去项目区降雨量即为需补给水量。
项目区分为水田和旱地,主要农作物为水稻、玉米、油菜,各种农作物所在区需水量不同。
根据贵州省《灌溉用水定额》编制分区图:项目区属Ⅰ区,灌溉定额根据贵州省灌溉用水定额编制Ⅰ区水稻净定额为2703m/亩,毛灌溉定额为6443m/亩。
需水量公式WM A n =⨯⨯毛需W 需—— 农业生产总需水量,3m ;M 毛—— 综合毛灌溉定额,3m ;A —— 灌溉面积,亩;n —— 农作物复种指数,采用综合灌溉定额时,已经考虑了复种指数,可不再计入。
M M η=净毛M 净—— 作物净灌溉定额,3m /亩;η—— 灌溉水利用系数。
Ⅰ区渠系水利系数为0.465;田间水利用系数为0.95,故灌溉水利用系数为0.465×0.95得0.44。
③.流量计算根据当地全年水田需水量表、旱地需水量表和全年降雨量表查出全年需水量和降雨量的最大值和最小值,计算出最大补水量和最小补水量,以推出其流量。
④.确定尺寸;o D (圆管)o D —— 管道内径,m;Q —— 倒虹吸管设计流量,3/m s ;υ—— 设计流速,m/s 。
2.管壁厚度的拟定取单位长度承受较大内水压力P 的管道管壁中环向拉应力为22o w oo o PD gHD t t θρσ==以钢材的设计允许应力[]σ代替θσ; 经整理得:[]2w oo gHD t ρϕσ≥(mm)w ρ—— 水的密度,1000kg/3m ;H —— 内水压力,m 。
初估计时水锤压力值按静水头的15﹪~30﹪。
高水头取大值,低水头取小值;ϕ—— 焊缝系数,一般为0.90~0.95,双面对接焊缝取0.95,单面对接取0.90;o D —— 压力钢管的内直径,m;[]σ —— 钢管的设计允许应力,kpa 。
查下表钢材的允许应力[]σ应力区域 膜应力区 局部应力区 备注荷载组合 基本特殊基本特殊s σ为钢材屈服强度产生应力的内力轴力 轴力 轴力和弯矩轴力轴力和弯矩允许应力明钢管地下钢管坝内埋管0.55sσ0.67sσ0.67sσ0.7sσ0.9sσ(0.8~0.9)sσ0.67sσ0.85sσ0.8sσ1.sσ3.水头损失计算总水头损失等于沿程水头损失与局部水头损失之和;2()2f j joL Vz h hD gλξ=+=+∑224/3fnh VR=L——管道长度,m;λ——能量损失系数,λ=28gC,1/6/C R n=;jξ∑——各局部阻力系数之和,46P;V——管内平均流速,m/s。
4.能量方程22'11221222wp u p uz z hg g g gρρ++=+++5.进出口渐变段长度计算12()L C B B =- ①1L C h = ②C 、1C —— 系数;1B —— 渠道水面宽度,m;2B —— 渐变段缩窄端水面宽度,m ;h —— 上、下渠道水深,m 。
6.进口沉沙池段面尺寸计算池内水深 H h T =+0.5200O T D δ=++ (mm )h —— 进口渠道水深,m;T —— 进口渠底至沉沙池底的高差,m;池宽Q B H υ=Q ——渠道设计流量,3/m s ;υ—— 沉沙池内平均流速,m/s;δ—— 管壁厚度,mm;o D —— 管道内直径,mm;池长度'L KL = ('oHL υω=)K —— 安全系数;'L —— 泥沙沉降的水平长度;o ω—— 泥沙沉降速度,m/s 。
注:L 、B 可根据经验有:L ≥(4~5)hB ≥(4~5)bh 、b 分别为渠道的水深和底宽。
7.出口消力池尺寸确定 按经验公式:L =(3~4)hT = 0.5o D +δ+0.3消力池以后的护底长一般采用3~5m 。
8.通过小流量时进口水跃的处理: (50P )9.通过加大流量时计算挡水墙顶对进口雍水位的超高;(52P )四、倒虹吸管的结构计算 1.土压力(上埋式管土压力) 单位长度竖向土压力B G 为:1B s G K HD γ=H —— 管顶以上填土高度; s γ—— 填土容重;1D —— 管的外径,矩形管为外形宽度;K —— 系数,查表,对于柔性管K =1.0。
1/H D0.1 0.5 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 ≧10 K1.041.201.401.451.501.451.401.351.301.251.201.152.地面活荷载产生的竖向压力①.敷设在公路下1m 的压力管道还受汽车压力和拖拉机压力;1k G f Q D =汽汽 (kN/m)k f —— 动力系数,查表;Q 汽—— 加重汽车作用于管道上的竖向荷载,查表; 1D —— 管道外径,m动力系数k f 表填土深度 0.3 0.4 0.5 0.6 ≧0.7 k f1.251.201.151.051.0Q 汽值(kN /㎡)表汽车荷载填 土 厚 度 H (m )0.5 0.75 1.0 1.5 2.0 3.0 4.05.0 8.0 汽车-10级 69.0 43.5 25.1 16.8 12.9 8.9 6.8 4.6 3.4 汽车-13级 87.6 49.5 37.7 22.9 17.7 12.1 9.2 6.2 4.7 汽车-18级 170.5 96 73.3 44.3 34.3 23.5 18.6 12.19.6②.拖拉机压力;1k G f Q D =拖拖 (kN/m)Q 拖—— 履带式拖拉机作用于管道的竖向压力(kN /㎡)查表;Q 拖值(kN /㎡)表拖拉机吨位 填 土 厚 度 H (m )0.5 0.75 1.0 1.5 2.0 3.0 4.0 6.0 8.0 60t 47 38.3 32.3 24.7 21.2 17.8 15.0 11.7 9.6 80t88.4 63.2 53.9 41.6 36.3 30.3 25.9 20.2 16.53.其他荷载计算 ①.管内水重(1cos )r o P r ωωγϕ=-ωγ—— 水的重度,kN/3m ;o r —— 圆管内半径,m;ϕ—— 垂直直径之夹角。
当冲满水时2r o P r ωωπγ=②.管道的均匀内水压力r P H ωωγ=H —— 管内顶部以上水头;4.管道外水压力 不均匀外水压力计算1(1cos )ek e P r ωβγϕ=- (圆管)1r —— 圆管外半径;(83P )e β—— 外水压力折减系数,查表4-11;(84P ) 五、倒虹吸管镇墩的计算 ㈠ 直接作用于镇墩上的荷载; ⑴由均匀内水压力产生的轴向力作用在弯管段起始段面和末端断面的轴向压力分别为;'21"22/4/4p m opm oA H D A H D γπγπ==1H 、2H —— 分别为弯管段起始及末端断面中心处的水头;⑵ 弯管段水流离心力;222222sin(/2)44w o o G D V D V V F ma l g R gR g ωωωωπγπγθ==⨯=⨯⨯⨯=⨯⨯ m —— 弯管段水体的质量(/Ww m G g =);a —— 离心加速度(2/a R υ=);Ww G —— 弯管内水体重力,(2(/4)Ww o W G D l ωπγ=);θ—— 弯管段的中心角('"θθθ=-);图148页。
g —— 重力加速度,m/s;R —— 弯管中心线弧长;可近似用弦长AB BC +来代替,{2sin(/2)w l AB BC R θ=+=}; ⑶ 镇墩自重力及镇墩内水重力确定其形式尺寸后可算出自重和内水重力;⑷ 作用于镇墩上的水平土压力22'21/2cos /4()r a oa E h K B D h K kN γπθγ=-a K —— 主动土压力系数2(45)2a K tg ϕ=-;B —— 镇墩垂直水流方向宽度,m; 1h —— 斜管段管端断面中心线至填土顶面高度,m;2h —— 镇墩底面至填土顶面高度,m; ϕ—— 土的内摩擦角。
注:土的重度和内摩擦角值见表5-14。
(149P )㈡ 通过管身传给镇墩的荷载1.镇墩上侧斜管传给镇墩的力 ⑴管身自重''cc G D L πδγ=轴向分力''sin c cA G θ=垂直管轴的分力'cos c c N G θ='L —— 镇墩上侧斜管段长度,m;⑵内水重力'2'1G r L ωωπγ=垂直分力'''cos N G ωωθ=⑶道上的浮力'2'1f G r lωπγ=轴向分力'''sin f fA G θ=垂直分力'''cos f fN G θ='l —— 在水位以下的斜管轴线长度,m;⑷管道填土压力''()k j G F F L γυ=+轴向分力''"sin A G γγθ=竖向分力''cos N G γγθ=k F υ、j F —— 顺管道每米长土的重力,可分别按式(4-11)、(4-23)计算; (6165P -)⑸管身摩擦力'''''()c o sf rA f N N N N ω=+-+ (kN )o f —— 管底和管座之间的摩擦系数。
(152P ) k θ—— 临界坡角;(k θθ>管道下滑,k θθ≤管道不动。
)2.镇墩下侧斜管传给镇墩的荷载所计算力与以上公式一样;(152P )(图150P ) ㈢墩身稳定计算1.镇墩与两侧管端刚性连接当'k θθ>,上侧斜管下滑力大于摩擦力,这时可将所有作用力转化为力'A 及"A ,再求其总和。
