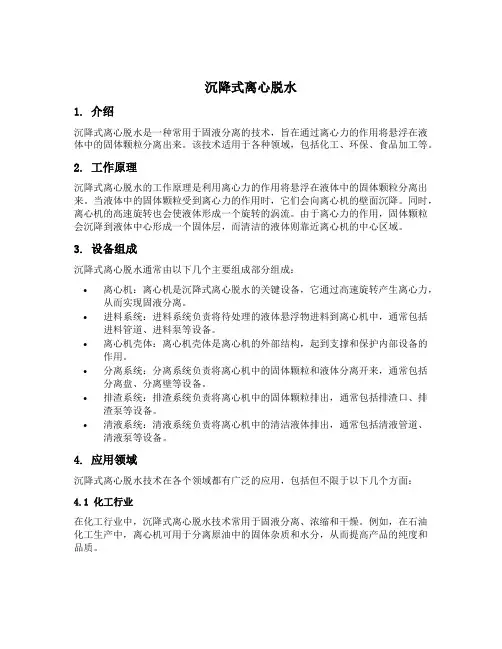

沉降式离心脱水1. 介绍沉降式离心脱水是一种常用于固液分离的技术，旨在通过离心力的作用将悬浮在液体中的固体颗粒分离出来。
该技术适用于各种领域，包括化工、环保、食品加工等。
2. 工作原理沉降式离心脱水的工作原理是利用离心力的作用将悬浮在液体中的固体颗粒分离出来。
当液体中的固体颗粒受到离心力的作用时，它们会向离心机的壁面沉降。
同时，离心机的高速旋转也会使液体形成一个旋转的涡流。
由于离心力的作用，固体颗粒会沉降到液体中心形成一个固体层，而清洁的液体则靠近离心机的中心区域。
3. 设备组成沉降式离心脱水通常由以下几个主要组成部分组成：•离心机：离心机是沉降式离心脱水的关键设备，它通过高速旋转产生离心力，从而实现固液分离。
•进料系统：进料系统负责将待处理的液体悬浮物进料到离心机中，通常包括进料管道、进料泵等设备。
•离心机壳体：离心机壳体是离心机的外部结构，起到支撑和保护内部设备的作用。
•分离系统：分离系统负责将离心机中的固体颗粒和液体分离开来，通常包括分离盘、分离壁等设备。
•排渣系统：排渣系统负责将离心机中的固体颗粒排出，通常包括排渣口、排渣泵等设备。
•清液系统：清液系统负责将离心机中的清洁液体排出，通常包括清液管道、清液泵等设备。
4. 应用领域沉降式离心脱水技术在各个领域都有广泛的应用，包括但不限于以下几个方面：4.1 化工行业在化工行业中，沉降式离心脱水技术常用于固液分离、浓缩和干燥。
例如，在石油化工生产中，离心机可用于分离原油中的固体杂质和水分，从而提高产品的纯度和品质。
4.2 环保行业沉降式离心脱水技术在环保行业中用于处理污水和固体废物。
通过离心脱水，可以将污水中的固体颗粒分离出来，从而减少废水的体积和处理成本。
同时，离心脱水还可以将固体废物中的水分去除，从而减少废物的体积，方便后续处理和处置。
4.3 食品加工行业在食品加工行业中，沉降式离心脱水技术常用于脱脂、浓缩和提取等工艺。
例如，在乳制品生产中，离心机可用于将牛奶中的脂肪分离出来，从而得到低脂或脱脂的乳制品。
沉降罐的构造及原理沉降罐是一种用于处理废水的设备，其主要作用是通过重力沉降的原理，将废水中的悬浮物和悬浮液分离出来，从而达到净化水质的目的。
沉降罐的构造和原理对于废水处理具有重要意义，下面将对沉降罐的构造及原理进行详细介绍。
首先，沉降罐通常由罐体、进水口、出水口、排泥口、排气口等部分组成。
罐体是沉降罐的主体结构，通常采用圆柱形或矩形结构，其内部通常设置有隔板或填料，以增加废水在罐内停留的时间，从而增加沉降效果。
进水口用于将废水引入沉降罐，出水口用于将经过沉降处理后的清水排出，排泥口用于排出沉淀物，排气口用于排除罐内气体。
其次，沉降罐的原理是利用重力加速度的作用，使废水中的悬浮物和悬浮液在罐内沉降分离。
当废水进入沉降罐后，由于罐内的流速减小，使得废水中的悬浮物和悬浮液开始下沉。
在沉降的过程中，由于悬浮物和悬浮液的密度大于水，因此它们会沉降到废水的底部，形成沉淀物。
而清水则会在上部慢慢流出，经过沉降处理后，水质得以净化。
同时，沉降罐的构造和原理也受到一些因素的影响。
例如，沉降罐的尺寸和形状会影响废水在罐内停留的时间，从而影响沉降效果。
此外，罐内是否设置隔板或填料，也会对沉降效果产生影响。
因此，在设计沉降罐时，需要充分考虑这些因素，以确保沉降罐能够有效地处理废水。
总的来说，沉降罐是一种重要的废水处理设备，其构造和原理对于废水处理具有重要意义。
通过利用重力沉降的原理，沉降罐能够有效地将废水中的悬浮物和悬浮液分离出来，从而达到净化水质的目的。
在实际应用中，需要根据具体的情况设计和选择合适的沉降罐，以确保其能够有效地处理废水，保护环境，促进可持续发展。
沉降罐的构造及原理
沉降罐是一种常用的水处理设备，主要用于去除水中的悬浮物
和悬浮沉淀物。
它的构造和原理对于水处理工艺具有重要意义，下
面我们来详细了解一下。
首先，沉降罐的构造包括罐体、进水口、出水口、排泥口、排
气口等部分。
罐体一般为圆柱形或矩形，内部通常设置有隔板，以
增加水流的长度，提高沉降效果。
进水口和出水口分别用于水的进出，排泥口用于排除沉淀物，排气口则用于排除罐内气体，保证罐
内压力平衡。
其次，沉降罐的原理是利用重力作用使悬浮物和悬浮沉淀物沉
降到罐底，从而实现水的净化。
当水从进水口进入罐内时，由于进
水口处设置有导流装置，使水流速度减慢，水流进入罐内后呈水平
流动状态。
在罐内，悬浮物和悬浮沉淀物受到水流的阻力而开始下沉，最终沉积到罐底。
清水则从出水口流出，经过沉降罐的处理，
悬浮物和悬浮沉淀物得到有效去除。
沉降罐的构造和原理决定了其在水处理中的重要作用。
合理的
罐体结构和进出口设置能够有效提高沉降效果，保证水的净化效果。
同时，沉降罐的原理也为水处理工艺提供了重要的理论支持，为设计和运行提供了指导。
总之，沉降罐作为水处理设备，在工业生产和生活用水中具有重要地位。
通过对其构造和原理的深入了解，可以更好地发挥其作用，提高水处理效率，保障水质安全。
希望本文对沉降罐的构造及原理有所帮助，谢谢阅读！。

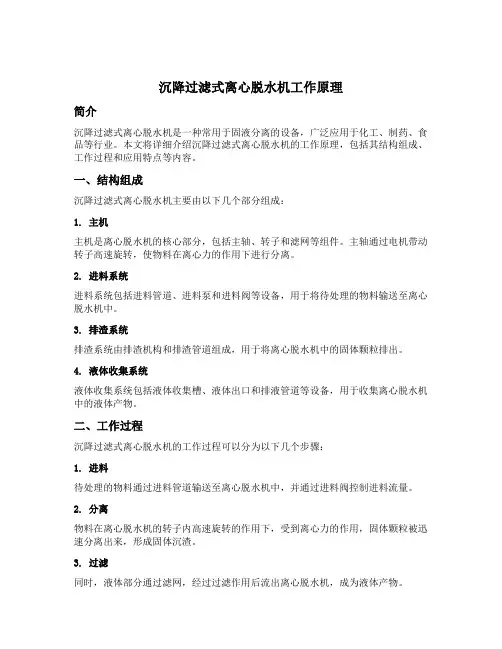

沉降过滤式离心脱水机工作原理简介沉降过滤式离心脱水机是一种常用于固液分离的设备，广泛应用于化工、制药、食品等行业。
本文将详细介绍沉降过滤式离心脱水机的工作原理，包括其结构组成、工作过程和应用特点等内容。
一、结构组成沉降过滤式离心脱水机主要由以下几个部分组成：1. 主机主机是离心脱水机的核心部分，包括主轴、转子和滤网等组件。
主轴通过电机带动转子高速旋转，使物料在离心力的作用下进行分离。
2. 进料系统进料系统包括进料管道、进料泵和进料阀等设备，用于将待处理的物料输送至离心脱水机中。
3. 排渣系统排渣系统由排渣机构和排渣管道组成，用于将离心脱水机中的固体颗粒排出。
4. 液体收集系统液体收集系统包括液体收集槽、液体出口和排液管道等设备，用于收集离心脱水机中的液体产物。
二、工作过程沉降过滤式离心脱水机的工作过程可以分为以下几个步骤：1. 进料待处理的物料通过进料管道输送至离心脱水机中，并通过进料阀控制进料流量。
2. 分离物料在离心脱水机的转子内高速旋转的作用下，受到离心力的作用，固体颗粒被迅速分离出来，形成固体沉渣。
3. 过滤同时，液体部分通过滤网，经过过滤作用后流出离心脱水机，成为液体产物。
4. 排渣固体沉渣通过排渣系统排出离心脱水机，可以通过排渣管道直接排放或收集处理。
5. 收集液体产物液体产物经过过滤后，通过液体收集系统收集起来，可以进一步进行后续处理或利用。
三、应用特点沉降过滤式离心脱水机具有以下几个应用特点：1. 高效分离离心脱水机利用离心力的作用，可以快速而有效地将固液混合物分离，提高分离效率。
2. 广泛适用沉降过滤式离心脱水机适用于各种颗粒大小和浓度的固液混合物，具有较强的适应性。
3. 运行稳定离心脱水机采用高速旋转的转子，具有较高的运行稳定性，可以长时间连续运行。
4. 操作简便离心脱水机的操作相对简单，只需进行适当的调整和维护，即可实现稳定的工作状态。
四、总结沉降过滤式离心脱水机是一种常用的固液分离设备，通过离心力的作用实现物料的分离和脱水。
2017年06月立式原油沉降罐脱水效果优化分析赵洪达王朝勃(长庆油田第三采油厂大水坑采油作业区,宁夏吴忠751506）摘要：为了能够降低生产成本，保证油田的高效生产，需要控制油田采出液的含水率。
本文笔者针对在油田开采生产的时候，使用立式原油沉降罐的生产的情况进行了解与分析，对影响立式原油沉降罐脱水效果的原因进行分析，仅供大家参考。
关键词：立式；原油沉降罐；脱水效果；优化分析目前我国大部分的油田已经进入后期注水开采期，油田开采原油时平均的含水率甚至超过80%。
这就导致开采的成本不断的增多，经济效益减少。
需要有效的降低立式沉降罐的脱水效果，需要优化与改善沉降罐的设计与结构工艺，从而提高油水分离的效果，降低原油的含水率，增加经济效益。
1立式原油沉降罐的基本原理及结构如图1所示，立式原油沉降罐是使用靠水洗和重力沉降的作用把油和水进行分离的装置，是联合站对油水进行分离的过程中非常重要的一个部分，为后续进行油水分离的工作奠定基础，起到非常重要的作用。
1.1基本工作原理油水密度不同，利用油水密度差进行分离，其中包含两道工序，一是对底部的水层进行水洗，二是将上部油层中含有的水分进行降两大过程。
加入破乳剂，通过进液管使其进入到进液分配管，在进液分配管中，采用喷射状的方式，进入沉降罐的底部水层中，水层具有水洗效果。
受到油水密度差的影响，剩下颗粒比较小的水滴就会垂直下降，油滴会往上升，有效实现油水分离。
图1立式原油沉降管2立式原油沉降罐的构造2.1进油管组件与集水管组件的构造如图2所示，沉降罐的进油总管呈T 形分布，从进口的地方沿着罐直径的方向进入到罐的另一端，圆周长度的1/4设定为支管的长度。
在设计中应该注意：（1）为了保证足够大的沉降容积，需要尽可能的减少支管与罐壁的距离；（2）喷油立管距罐底3.5m ，设置8~9根喷油立管，总面积是进液总管面积的1.5倍。
喷油管的直径应该由中心向两端慢增加，确保油水混合物的均匀分布；（3）装置集水汇管的时候，在每根管线装置几个喇叭口，直径比水管大，集水支管总面积比集水汇管大；设置集水喇叭口底部与罐底距离为1.2m 。
沉降罐原理
沉降罐是一种常用的水处理设备，它利用重力作用和水的密度差异来实现固液
分离。
在沉降罐内，固体颗粒在重力作用下沉降到罐底，而清水则从上部流出，从而达到去除悬浮固体的目的。
下面我们来详细了解一下沉降罐的原理。
首先，沉降罐利用的是重力沉降原理。
当悬浮固体颗粒进入沉降罐后，由于其
密度大于水，受到重力作用会向下沉降。
而水则会向上流动，这样固液分离就得以实现。
在沉降过程中，固体颗粒会逐渐沉积到罐底，形成泥泞层，而清水则从上部流出。
其次，沉降罐还利用了水的密度差异原理。
由于悬浮固体颗粒的密度大于水，
所以在重力作用下会向下沉降。
而清水的密度相对较小，会向上流动。
这种密度差异导致了固液分离的实现，使得清水和固体颗粒得以有效分离。
在沉降罐内，还会设置一些辅助设备，如搅拌器和除泥器等，以提高沉降效果。
搅拌器可以帮助悬浮固体颗粒更快地沉降到罐底，而除泥器则可以定期清除沉积在罐底的泥泞层，保持沉降罐的正常运行。
总的来说，沉降罐利用重力和水的密度差异原理，实现了固液分离的效果。
通
过合理设置沉降罐的结构和辅助设备，可以提高沉降效率，达到更好的水处理效果。
沉降罐在污水处理、工业废水处理等领域有着广泛的应用，对于改善水质、保护环境起着重要的作用。
总结一下，沉降罐的原理是基于重力和水的密度差异实现固液分离，通过合理
设置结构和辅助设备可以提高沉降效率，对于水处理有着重要的应用价值。
希望本文能够对沉降罐的原理有所了解，并能够在实际应用中发挥更好的效果。
沉降罐的构造及原理
沉降罐是一种用于处理污水和废水的设备，它通过重力沉降的
原理，将悬浮物和颗粒物从水中分离出来，从而达到净化水质的目的。
沉降罐通常被广泛应用于污水处理厂、工业废水处理厂以及自
来水厂等场合，是一种非常重要的水处理设备。
沉降罐的构造包括进水口、出水口、污泥排放口、倾斜板等部分。
进水口用于将待处理的污水引入沉降罐内，出水口则用于排放
经过处理的水，而污泥排放口则用于排放沉降后的污泥。
倾斜板则
是沉降罐内的一个重要构造，它可以帮助加速水中悬浮物和颗粒物
的沉降速度，从而提高沉降效果。
沉降罐的工作原理是利用重力加速度的作用，使悬浮物和颗粒
物在水中沉降下来。
当污水进入沉降罐后，由于重力的作用，水中
的悬浮物和颗粒物会逐渐沉降到底部，形成一层淤泥。
清水则会从
沉降罐的上部流出，经过处理后可以再次利用或者排放到环境中。
沉降罐的构造和工作原理决定了它的处理效果。
在实际应用中，人们通常会根据污水的性质和处理要求来选择合适的沉降罐类型和
尺寸。
此外，定期的维护和清理也是保证沉降罐正常运行的关键。
只有保持沉降罐的构造完好和清洁，才能确保其正常工作，达到预期的处理效果。
总的来说，沉降罐作为一种重要的水处理设备，在污水处理和废水处理中发挥着重要作用。
通过合理的构造和科学的工作原理，沉降罐可以有效地将水中的悬浮物和颗粒物分离出来，从而净化水质，保护环境。
在今后的工程实践中，我们需要更加重视沉降罐的设计、选择和维护，以提高污水处理的效率和质量。
同时，我们也需要不断探索和创新，为沉降罐的发展带来新的机遇和挑战。
沉降脱水罐工作原理及异常情况分析
摘 要：对沉降脱水罐工作原理进行阐述，并对常见异常情况进行了分析，提出了优化脱水效果的建议与措施。
关键词:沉降脱水罐；U 型管；含水；分析
一、概述：
立式溢流沉降脱水罐是以常压拱顶钢制储罐为主体，辅助进液分配、集油、集水及油水界面控制等构件，采用静水压强原理进行油水界面控制，依靠重力沉降原理实现油水分离的一种原油脱水设备。
立式溢流沉降罐的直径根据处理量及水滴沉降速度来确定，油层厚度主要随流量和沉降时间、温度等因素的影响而不同。
原油含水量较大时，水洗脱水效果明显，操作时应在罐内保持较高的水层；含水量较小时，沉降脱水效果较为明显，则应适当增加油层厚度。
在破乳、温度等生产条件均良好的条件下，油水界面的高度对脱出油及脱出水指标有很关键的影响。
本文通过对沉降罐脱水罐工作原理和部分异常情况进行分析，提出了优化脱水效果的建议与措施。
二、沉降脱水罐工作原理
来液
油出口
出口
沉降脱水罐示意图
图示为沉降脱水罐的简易工作原理示意图，油水混合物从进油管线进入沉降罐内部，主要是依靠油水密度差进行油水分离。
油水混合物，经入口管进入中心汇管，通过中心管带有
喷嘴的布液管均匀进入水层，经过“水洗”作用后，水滴聚集沉降，由罐底部集水管上升进入调节水箱内，经出水线去污水处理，水洗后的原油上浮翻入到罐壁环型收油槽内，经出油管去缓冲罐。
由于水与原油不互溶且存在密度差，因此油水混合物在沉降罐中经过一段时间的沉降后，油与水将存在于容器内的上下两个液相，油和水的最终分离是利用U 型管原理。
为了让读者更好地理解这一原理，笔者在这里引入压强的概念。
压强：空气内部向各个方向都存在着压强，这种压强称为大气压强。
气体的压强是由于气体分子杂乱无章地撞击容器的表面而产生的。
这些撞击所产生的冲量在宏观上就表现为一个持续的力，除以表面积就是气体的压强。
液体内部向各个方向都有压强，压强随深度的增加而增大。
密度为ρ的液体在深度为h 处产生的压强：p ＝ρgh
h 为液柱高度，g 为重力常数，其值约为10N/Kg(读为：牛顿每千克)。
对于U 形管来说，由于左右两边液柱对U 型管内的任何一点产生的压强是相等的。
因此当管内为同一种液体时，U 型管两端液面的高度应该是一样的；当存在不同密度的液体时，要保持两端压力平衡，液柱高度就不相等。
如上图所示，根据压力平衡可知，左右两边大气加液柱对a 点产生的压强应该相等，下面我们先计算左端大气、原油和水柱对a 点产生的压强：
P1＝大气压强＋原油产生的压强＋水柱产生的压强
h
＝P＋ρ1gh1＋ρ2g（h-h1）＝100000＋800×10×0.2＋1000×10×0.30＝104600Pa
右端水柱h2对a点产生的压强：
P2＝大气压强＋水柱产生的压强＝P＋ρ2gh2＝100000＋1000×10×h2
根据U型管原理有：P1＝P2
所以：100000＋1000×10×h2＝104600Pa 得到：h2＝0.46m＝46cm 这说明，当U型管中存在不同密度的液体时，液面高度是不相等的，而沉降脱水罐正是利用U型管原理实现油罐内部液体的动态平衡的。
三、沉降脱水罐脱水效果影响因素分析
在现场实际生产过程中，由于受诸多因素的影响，油、水并不总是能够理想地实现自动分离，其主要影响因素有：
1．含水原油温度的影响。
油温越高，油、水的密度差越大，相应地粘度也越低，适当的提高温度使脱水率上升，使油、水在罐内的分离变得更为简单。
2、化学破乳剂的影响。
首先应做好破乳剂的优化筛选工作，选出针对该性质原油的高效破乳剂。
同时选择合适的加药点，优先采用端点加药，使破乳剂与原油在管道中充分混合达到提前完成破乳的效果。
3．进液流量均衡性的影响。
进入沉降脱水罐内的流量越稳定，对罐内油相和水相的扰动就越小，能使沉降分离的效果更好。
因此，当布液管被堵塞时会造成布液不均匀，进液流速增大，破坏油水界面，降低水洗作用，从而影响脱水效果。
4．溶解天然气的影响。
含水原油从一定压力降低到常压后，其中的溶解天然气就会溢出并对油相和水相产生扰动，降低脱水效果。
溶解天然气量越多，对油水分离的影响就越大。
5、来液成份的影响。
因采油队新井投产或单井修井作业后，来液成份发生变化（老化油，酸洗液，压裂液，高分子聚合物等），造成原油脱水困难，破乳剂作用发挥不好，影响脱水效果。
除了以上一些因素以外，油田生产过程中回收的落地原油、油品粘度以及部分油田化学药剂等均会对沉降脱水罐的油水分离效果产生不同程度的影响，需要根据具体情况采取针对性措施。
四、沉降罐运行期间的异常情况分析
（一）、原油出口管线不通畅
在这种情况下，分离出的原油不能顺利进入后端工艺管线中，沉降罐的液位将会升高，升高最后导致的可能结果有两个，一是油罐冒顶，原油从罐口溢出；二是随着油层的逐渐增
厚，水层将会逐渐变薄，最后，原油可能通过污水管线进入到下游污水处理系统，造成污水中含油增加，影响污水系统正常运行。
因此，在沉降投用初期，一定要根据油罐的容积及相关尺寸，计算好时间，定时对新投沉降罐进行检查，测量液位变化情况，防止因为流程切换错误或管线堵塞造成环境污染事故。
（二）、运行期间污水系统进油
这里有两种可能情况，一是油罐内部附件出现问题（比如管线或水箱腐蚀穿孔、泄漏等），另外一种就是沉降脱水罐脱水效果差，比如天然气窜入罐内造成油水分离效果差，底部水层含油太高致使含油污水进入后端系统，具体原因应根据现场检尺或取样情况对脱水情况进行具体分析，然后找到问题所在，对症下药。
五、结束语
沉降脱水罐运行正常与否直接影响到原油的正常处理和外交，因此，掌握沉降脱水罐工作原理并能对常见问题进行分析和判断十分重要。
当然，在实际生产中，影响沉降脱水罐运行效果的因素还有很多，包括油罐的设计尺寸、运行工况及系统运行参数等等，这就需要我们在日常生产和工作中，及时录取资料，并积极组织相关技术力量认真分析，特别当油层及含水发生异常变化时，找出其中的原因，为优化原油脱水工艺提供依据，确保原油处理系统平稳运行。
