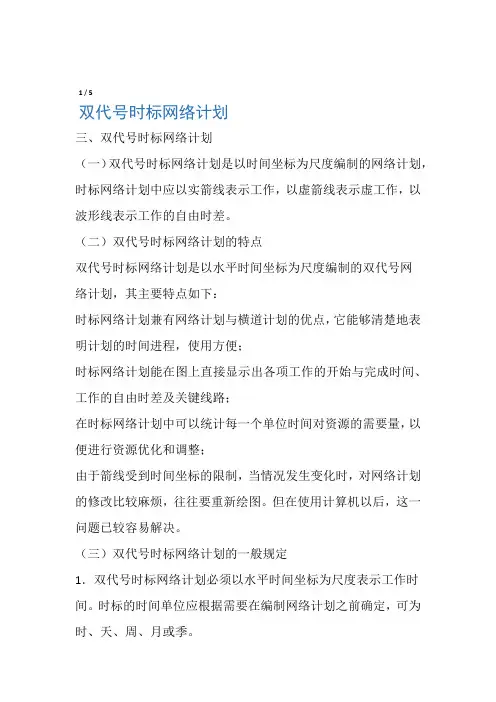

双代号时标网络计划典型例题
2012-07-04 11:47 来源：打印| 收藏|
字号
分享到：
例题1：下图所示的双代号网络图中，存在绘图错误的有（）。
A．循环回路
B．多个起点节点
C．多个终点节点
D．一对节点编号代表多项工作
E．节点编号顺序错误
【正确答案】CDE
【答案解析】选项C，有8、9两个终点节点，故错误；选项D，错在一对节点（1和3）表示了两项工作（B．C工作）；选项E，节点3、4编号顺序错误。参见教材P117、119
例题2：下列关于双代号网络计划绘图规则的说法，正确的有（）。
A．网络图必须正确表达各工作间的逻辑关系
B．网络图中可以出现循环回路
C．网络图中一个节点只有一条箭线引出
D．网络图中严禁出现没有箭头节点或没有箭尾节点的箭线
E．单目标网络计划只有一个起点节点和一个终点节点
【正确答案】ADE
【答案解析】双代号网络计划的绘图规则包括：①双代号网络图必须正确表达已定的逻辑关系；②双代号网络图中，严禁出现循环回路；③双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线；④双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线；⑤当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）；⑥绘制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法；⑦双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点；⑧双代号网络图应条理清楚，布局合理。参见教材P117、119
例题3：某分部工程各工作之间的逻辑关系如下表所示。根据该逻辑关系表绘出的正确网络图是（）。
A．A图
B．B图
C．C图
D．D图
【正确答案】C
【答案解析】按双代号网络计划的绘图规则即可得出正确答案为C．参见教材P117、119 例题4：工程双代号时标网络计划中，某工作箭线上的波形线表示（）。
A．该工作的自由时差
B．该工作的总时差
C．该工作与其紧前工作之间的时间间隔
D．该工作与其紧前工作之间的时距
【正确答案】A
【答案解析】双代号时标网络计划中箭线上的波形线表示工作的自由时差。参见教材
P119
例题5：下列关于网络计划的说法，正确的是（）。
A．一个网络计划只有一条关键线路
B．一个网络计划可能有多条关键线路
C．由关键工作组成的线路称为非关键线路
D．网络计划中允许存在循环回路。
【正确答案】B
【答案解析】在网络计划的各条线路中，总的工作持续时间最长的线路称为关键线路，关键线路可能有一条也可能有多条。线路的工作持续时间小于关键线路的称为非关键线路，非关键线路上也可能存在关键工作。根据网络计划的绘制规则，网络计划中不允许存在循环回路。根据上述分析，只有选项B的说法正确。参见教材P119.
工程网络计划有关时间参数的计算典型例题
2012-07-04 10:58 来源：打印| 收藏|
字号
分享到：
例题1：某工程双代号网络计划如下图所示（单位：天）。该网络计划的关键线路为（）。
A．①→③→⑤→⑥
B．①→③→④→⑤→⑥和①→②→③→④→⑤→⑥
C．①→②→⑤→⑥和①→②→③→④→⑥
D．①→②→③→⑤→⑥
【正确答案】B
【答案解析】按工作计算法可知，总工期为14天，关键线路为：①→③→④→⑤→⑥和①→②→③→④→⑤→⑥两条。参见教材P128.
例题2：[背景资料]某施工企业与业主签订了某工程的施工承包合同。经监理工程师审核批准的施工进度计划如下图所示（时间单位：天）。
根据上述背景资料，回答下列第1～4小题：
第1小题：双代号网络图中虚箭线表示（）。
A．资源消耗程度
B．工作的持续时间
C．工作之间的逻辑关系
D．非关键工作
【正确答案】C
【答案解析】在双代号网络图中，为了正确地表达图中工作之间的逻辑关系，往往需要用虚箭线。虚线是实际工作中并不存在的一项虚设工作，故它们既不占用时间，也不消耗资源。
在双代号网络图中，任意一条实箭线都要占用时间、消耗资源。参见教材P116.
第2小题：监理工程师审核批准的施工进度计划工期是（）天。
A．210
B．245
C．280
D．300
【正确答案】D
【答案解析】本题实质就是计算该网络计划的工期。计算得到的最早开始时间、最早完成时间、最迟开始时间、最迟完成时间、总时差和自由时差。由图可知计划工期是300天。由于该网络计划图较简单，也可以分别计算四条线路的持续时间，关键线路的长就是计划工期。参见教材P127.
工期泛指完成任务所需要的时间，一般有以下3种；
（1）计算工期，根据网络计划时间参数计算出来的工期，用T c表示；
（2）要求工期，任务委托人所要求的工期，用T r表示；
（3）计划工期，根据要求工期和计算工期所确定的作为实施目标的工期，用T p表示。
网络计划的计划工期T p应按下列情况分别确定：当已规定了要求工期T r时，T p≤T r；当未规定要求工期时，可令计划工期等于计算工期，T p＝T r。
计算过程见下图所示：
网络计划习题答案
(2014-03-15 16:29:56)
转载▼
单选题
1、网络计划的主要优点是（ D ）。
A 编制简单
B 直观易懂
C 计算方便
D 工作逻辑关系明
确
2.网络计划的表达形式是（ C ）。
A．横道图 B. 工艺流程图 C.网络图 D.施工平面布置图
