土的击实试验实施细则1. 总则1.1 本细则适用于现场测定细粒土、砂类土、砾类土、无机结合料的击实试验。
1.2 本细则是依据JTGE40-2007编制。
2. 无机结合料稳定层击实试验2.1 本试验法适用于在规定的试筒内，对水泥稳定土（在水泥水化前）等进行击实试验，以绘制稳定土的含水量—干密度关系曲线，从而确定其最佳含水量和最大干密度。
2.2 试验集料的最大粒径宜控制在25mm以内，最大不得超过40mm（圆孔筛）2.3 根据工程要求及土的性质，按JTJ051-93或JTJ057-94中的规定选择最大粒径选用试筒。
详见下表：2.4.1 击实筒：小型，内径100mm，高127mm的金属圆筒，套环高50mm，底座；中型，内径150mm，高170mm的金属圆筒，套环高50mm，直径152mm和高50mm的筒内垫块，底座。
2.4.2 击实仪。
规格见上表。
2.4.3 天平，感量0.01g；台称15kg，感量5g。
2.4.4 圆孔筛：孔径40mm、25mm或20mm以及5mm的筛各1个。
2.4.5 量筒：50ml、100ml和500ml的量筒各1个。
2.4.6 其他：刮刀、拌各工具、脱模器、铝盒、烘箱。
2.5 试样制备2.5.1 将具有代表性的风干或在50℃温度下烘干的试料用木锤或木碾捣碎。
土团应捣碎到能通过5mm的筛孔。
2.5.2 在预定做击实试验的前一天，取有代表性的试料测定其风干含水量。
细粒土，试样应不少于100g；对于中粒土（粒径小于25mm的各种集料）试样应不小于1000g；对于粗粒土的各种集料试样应不少于2000g。
2.6 试验步骤2.6.1 将已筛分的试样用四分法取筛下的土约30kg，再用四分法将取出的试料分成5～6份，每份试料的干重约为4.4kg （细粒土）或5.5kg（中粒土）。
2.6.2 预定5～6个不同含水量，依次相差1%～2%，且其中至少有两个大于和两个小于最佳含水量。
2.6.3 按预定含水量制备试样，将1份试料平铺于金属盘内，将事先算得的该份试料中应加的水量均匀地喷洒在试料上，用小锤将试料充分拌和到均匀状态（如为石灰稳定土和水泥、石灰综合稳定土，可将石灰和试料一起拌匀），然后装入密闭容器或塑料口袋内浸润备用。
T0131—2007土的击实试验1目的的适用范围本试验方法适用于细粒土。
本试验分轻型击实和重型击实。
轻型击实试验适用于粒径不大于20mm的土。
重型击实试验适用于粒径不大于40mm的土。
当土中最大颗粒粒径大于或等于40mm，并且大于或等于40mm颗粒粒径的质量含量大于5％时，则应使用大尺寸试筒进行击实试验，或按5.4条进行最大干密度校正。
大尺寸试筒要求其最小尺寸大于土样中最大颗粒粒径的5倍以上，并且击实试验的分层厚度应大于土样中最大颗粒粒径的3倍以上。
单位体积击实功能控制在2677.2～2687.0kJ/m3范围内。
当细粒土中的粗粒土总含量大于40％或粒径大于0.005mm颗粒的含量大于土总质量的70％（即d30≤0.005mm）时，还应做粗粒土最大干密度试验，其结果与重型击实试验结果比较，最大干密度取两种试验结果的最大值。
2仪器设备2.1标准击实仪，击实试验方法和相应设备的主要参数应符合表T0131-1的规定。
2.2烘箱及干燥器2.3天平：感量0.01g。
2.4台秤：称重10kg，感量5g。
2.5圆孔筛：孔径40mm、20mm和5mm各1个。
2.6拌和工具：400mm×600mm、深70mm的金属盘，土铲。
2.7其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。
3试样本试验可分别采用不同的方法准备试样。
干土法（土不重复使用）。
按四分法至少准备5个试样，分别加入不同水分（按2％～3％含水率递增），拌匀后闷料一夜备用。
湿土法（土不重复使用）。
对于高含水率土，可省略过筛步骤，用手拣除大于40mm的粗石子即可。
保持天然含水率的第一个土样，可立即用于击实试验。
其余几个试样，将土分成小土块，分别风干，使含水率按2％～3％递减。
4试验步骤4.1根据工程要求，按规定选择轻型或重型试验方法。
根据土的性质（含易击碎风化石数量多少、含水率高低），按规定选用干土法（土不重复使用）或湿土法。

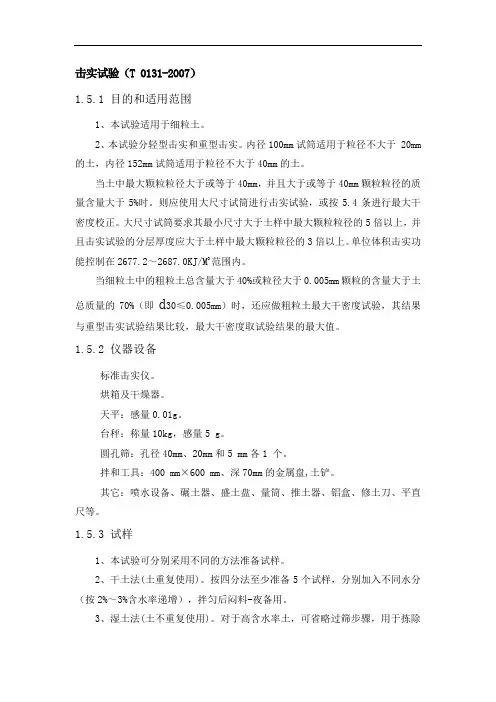

击实试验（T 0131-2007）1.5.1 目的和适用范围1、本试验适用于细粒土。
2、本试验分轻型击实和重型击实。
内径100mm试筒适用于粒径不大于 20mm的土，内径152mm试筒适用于粒径不大于40mm的土。
当土中最大颗粒粒径大于或等于40mm，并且大于或等于40mm颗粒粒径的质量含量大于5%时。
则应使用大尺寸试筒进行击实试验，或按5.4条进行最大干密度校正。
大尺寸试筒要求其最小尺寸大于土样中最大颗粒粒径的5倍以上，并且击实试验的分层厚度应大于土样中最大颗粒粒径的3倍以上。
单位体积击实功能控制在2677.2～2687.0KJ/M3范围内。
当细粒土中的粗粒土总含量大于40%或粒径大于0.005mm颗粒的含量大于土总质量的70%（即d30≤0.005mm）时，还应做粗粒土最大干密度试验，其结果与重型击实试验结果比较，最大干密度取试验结果的最大值。
1.5.2 仪器设备标准击实仪。
烘箱及干燥器。
天平：感量0.01g。
台秤：称量10kg，感量5 g。
圆孔筛：孔径40mm、20mm和5 mm各1 个。
拌和工具：400 mm×600 mm、深70mm的金属盘,土铲。
其它：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。
1.5.3 试样1、本试验可分别采用不同的方法准备试样。
2、干土法(土重复使用)。
按四分法至少准备5个试样，分别加入不同水分（按2%～3%含水率递增），拌匀后闷料-夜备用。
3、湿土法(土不重复使用)。
对于高含水率土，可省略过筛步骤，用于拣除大于40mm的粗石子即可，保持天然含水量的第一个土样，可立即用于击实试验，其余几个试样，将土分成小土块，分别风干，使含水量按2%--3%递减。
1.5.4 试验步骤1.5.4.1 根据工程要求，按规定选择轻型或重型试验方法，根据土的性质(含易击碎风化石数量多少，含水量高低)，按规定选用干土法(土重复或不重复使用)或湿土法。
1.5.4.2 将击实筒放在坚硬的地面上，在筒壁上抹一薄层凡士林，并在筒底（小试筒）或垫块（大试筒）上放置蜡纸或塑料薄膜。
土击实操作步骤击实是对土颗粒重新排列紧密，使土在短期内得到新的结构强度。
击实试验求取土的最大干密度和最佳含水量，击实试验分轻型和重型两类。
小试筒适用于粒径不大于25mm的土，大试筒适用于粒径不大于38mm 的土。
适用范围：细粒土，不适用于无粘性自由排水粗粒土和巨粒土。
仪器：标准击实仪，烘箱，干燥器，天平，台称，圆孔筛，拌和工具等。
（1）干法制样：将代表性土样风干或在低于50℃温度下烘干，放在橡皮板上用木碾碾散，过筛（筛号视粒径大小而定）拌匀备用。
测定土样风干含水量w。
，按土的塑限估计最佳含水量，并依次按相差约2％的含水量制备一组试样（不少于5个），其中有两个大于和两个小于最佳含水量。
按确定含水量制备试样。
将称好的m0质量的土平铺于不吸水的平板上，用喷水设备往土样上均匀喷洒预定mw的水量，拌均匀静置一段时间后，装人塑料袋内静置备用。
静置时间对高液限粘土不得少于24h，对低液限粘土不得少于12h。
（2）湿法制样：对天然含水量的土样过筛（筛孔视粒径大小而定），并分别风干到所需的几组不同含水量备用。
试验步骤：⒈根据工程要求先轻或重型击实，根据土的性质选择干土法或湿土法。
⒉将击实筒放在坚硬地面上，取制备好土样分3-5次倒入筒内，整平表面并稍加压紧，然后按规定击数进行第一层土的击实，第一层完毕后进行拉毛。
然后在装入土于击实筒中，重复进行上述方法，完成其余各层击实。
小试筒不高出5mm，大试筒不应高出筒顶6mm。
⒊用修土刀沿套筒内壁削刮，使试样与套筒脱离后扭动并取下套筒，齐筒顶细心削平试样，拆除底版，擦净外壁，称量，准确为1g。
⒋用推土器取出筒内试样，从中心处取样测含水量，计算到0.1%。
注意事项：1）对高含水量粘质土进行击实时，应采用湿土法比较符合实际。
2）根据试验类型不同，合理采用干土法和湿土法准备试样。
3）根据工程具体要求，按击实试验方法种类中规定选择轻型或重型击实。
4）土中夹有较大颗粒，试验规定要过38mm筛，用大筒试验，近似的用公式校正，最佳含水量校正时不考虑细吸水率。
T0131—2007土的击实试验1??目的的适用范围?本试验方法适用于细粒土。
?本试验分轻型击实和重型击实。
轻型击实试验适用于粒径不大于20mm的土。
重型击实试验适用于粒径不大于40mm的土。
?当土中最大颗粒粒径大于或等于40mm，并且大于或等于40mm颗粒粒径的质量含量大于5％时，则应使用大尺寸试筒进行击实试验，或按5.4条进行最大干密度校正。
大尺寸试筒要求其最小尺寸大于土样中最大颗粒粒径的5倍以上，并且击实试验的分层厚度应大于土样中最大颗粒粒径的3倍以上。
单位体积击实功能控制在2677.2～2687.0kJ/m3范围内。
?当细粒土中的粗粒土总含量大于40％或粒径大于0.005mm颗粒的含量大于土总质量的70％（即d30≤0.005mm）时，还应做粗粒土最大干密度试验，其结果与重型击实试验结果比较，最大干密度取两种试验结果的最大值。
?2??仪器设备?2.1??标准击实仪，击实试验方法和相应设备的主要参数应符合表T?0131-1的规定。
?2.2??烘箱及干燥器?2.3??天平：感量0.01g。
?2.4??台秤：称重10kg，感量5g。
?2.5??圆孔筛：孔径40mm、20mm和5mm各1个。
?2.6??拌和工具：400mm×600mm、深70mm的金属盘，土铲。
?2.7??其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。
? 3??试样??本试验可分别采用不同的方法准备试样。
?干土法（土不重复使用）。
按四分法至少准备5个试样，分别加入不同水分（按2％～3％含水率递增），拌匀后闷料一夜备用。
??湿土法（土不重复使用）。
对于高含水率土，可省略过筛步骤，用手拣除大于40mm的粗石子即可。
保持天然含水率的第一个土样，可立即用于击实试验。
其余几个试样，将土分成小土块，分别风干，使含水率按2％～3％递减。
?4??试验步骤?4.1??根据工程要求，按规定选择轻型或重型试验方法。
根据土的性质（含易击碎风化石数量多少、含水率高低），按规定选用干土法（土不重复使用）或湿土法。
