土的击实试验+含水率

土的击实试验1.试验目的测定试样在一定击实次数下或某种压实功能下的含水率与干密度之间的关系，从而确定土的最大干密度和最优含水率，为施工控制填土密度提供设计依据。

2.试验方法与原理击实试验分轻型击实试验和重型击实试验两种方法。

本次试验采用轻型击实试验。

试验原理：土的压实程度与含水率、压实功能和压实方法有着密切的关系，当压实功能和压实方法不变时，土的干密度先是随着含水率的增加而增加，但当干密度达到某一最大值后，含水率的增加反而使干密度减小，能使土达到最大干密度的含水率，称为最优含水率Wop（或称最佳含水率），其相应的干密度称为最大干密度ρdmax。

3.试验仪器1000ml量筒1个，轻型击实仪（含击实筒、击锤和护筒等），刮刀1个，五组那个含水率的土样若干，称量300g天平（感量），称量10kg台秤（感量1g），标准筛1套。

4.实验步骤1）制备具有不同含水率的土样（实验室提供）；2）取代表性土样拌匀后分三次装入击实仪金属圆筒内进行击实。

每两层之间的接触面应在击实前凿毛；3）每层土样击25次；4）击实完成后称取击实筒与试样的总重量；注意记录筒自重和筒的容积；5）从试样中心处取2块一定量的土料，测定含水量。

5.试验记录土的击实试验记录表试验地点：实验日期：试验者：——————————————————————————————————土样类别：细粒粘土每层击数：25次6.成果整理及分析分析本次试验过程中应当注意的问题1）是每两层之间的接触面应在击实前凿毛，我在试验过程中做第一组土样击实试验时差点忘记凿毛，若不进行凿毛，则完成击实后的土样将会有分层情况，对试验结果产生较大误差。

2）完成击实后取土样时务必细心，切不可将土样盒的盒子与盒盖弄混导致质量误差。

本次试验未达到试验目的。

原因可能是由于击实筒在击实后底部部分土脱落引起质量上的误差导致其密度偏小。

本次试验中未能得到最大干密度最优含水率。

土的击实试验报告一、实验目的。

本实验旨在通过对不同类型土壤的击实试验，探究土壤的击实特性及其影响因素，为土壤工程设计提供科学依据。

二、实验材料与方法。

1. 实验材料，本实验选取了黏土、砂土和壤土作为试验材料，以代表不同类型的土壤。

2. 实验方法，首先，将每种土壤样品放入击实试验仪中，然后施加标准冲击数进行击实试验。

在试验过程中，记录每次冲击后土壤的压实度，并绘制击实曲线。

三、实验结果与分析。

经过击实试验，得出以下结论：1. 不同土壤类型的击实特性存在明显差异。

黏土的击实性能最好，其次是壤土，砂土的击实性能最差。

2. 土壤的击实性能受含水率和颗粒组成的影响较大。

含水率较高时，土壤的击实性能较好；而颗粒组成较为均匀的土壤，其击实性能也较好。

3. 土壤的击实性能对工程建设具有重要影响。

在路基、堤坝等工程中，需要根据土壤的击实特性进行合理设计，以确保工程的稳定性和安全性。

四、实验结论。

本实验通过对不同类型土壤的击实试验，得出了土壤的击实特性及其影响因素。

这对于土壤工程设计具有一定的指导意义。

在今后的工程实践中，应充分考虑土壤的击实性能，合理设计工程结构，以确保工程的安全稳定。

五、实验总结。

通过本次实验，我们深刻认识到土壤的击实特性对工程建设的重要性。

在今后的工程设计中，应充分考虑土壤的击实性能，合理选择土壤材料，并进行科学合理的工程设计，以确保工程的安全稳定。

六、参考文献。

1. 《土壤力学基础》。

2. 《土木工程材料学》。

七、致谢。

特别感谢实验室的老师和同学们在实验过程中的帮助和支持，没有他们的辛勤付出，本次实验也无法顺利完成。

击实试验计算方法击实试验呀，可没那么复杂哦。

咱先来说说它的一些基本概念。

击实试验呢，就是为了确定土的最大干密度和最优含水率的。

那怎么计算呢？对于含水率的计算，这就像是在算土里面水占了多少比例。

含水率等于水的质量除以干土的质量，再乘以100%。

你可以想象一下，就像你做蛋糕，水和面粉（这里的面粉就好比干土啦）的比例很重要呢。

如果水太多，蛋糕就成面糊糊了；水太少，蛋糕又干巴巴的。

土也是这个道理哦。

再说说干密度的计算。

干密度就是土在干燥状态下的密度啦。

它等于土的总质量除以土的总体积。

这里的土的总质量呢，是包含了土颗粒和土里面水的质量哦。

但是要注意，我们在计算的时候，有时候需要把水的影响去掉，得到真正的干密度。

那最大干密度和最优含水率是怎么从击实试验里得出来的呢？我们通过不同含水率的土样进行击实，然后测量每个土样击实后的干密度。

把这些数据画成一个曲线，就像小山坡一样。

这个曲线的最高点对应的干密度就是最大干密度啦，而这个最高点对应的含水率就是最优含水率。

在实际计算的时候，我们要特别小心数据的准确性。

比如说称土样的质量，一定要精确到小数点后几位呢。

就像你称糖果一样，多一点少一点，味道可能就不太对啦。

还有测量土样体积的时候，也要保证测量方法正确。

要是在计算过程中遇到问题呀，不要慌。

可以重新检查一下数据，看看是不是哪个环节出了小差错。

就像走迷宫，走错了一步没关系，退回来重新走就好啦。

击实试验的计算方法虽然有点小繁琐，但只要我们耐心一点，把每个步骤都搞清楚，就像搭积木一样，一块一块稳稳地搭起来，肯定能算出准确的结果呢。

1土的含水率烘干法的试验步骤:答:①取具有代表性试样,细粒土15~30 g,砂类土.有机土50 g，砂砾石为1~2㎏放入称量盒内,立即盖好盒盖,称取湿土质量m,准确至0.01 g.②揭开盒盖,将试样和盒放入烘箱内,在温度105~110℃恒温下烘干.烘干时间对细粒土不得少于8h,对砂类土不得少于6 h.对含有机质超过5%的土,应将温度控制在65~70℃,的恒温下烘干,干燥12~15 h为好.③将烘干后的试样和盒取出,放入干燥器内冷却(一般只需0.5~1h).冷却后盖好盒盖,称质量m s,准确至0.01g。

④含水率计算公式：w=（m- m s）/ m s×100%本试验须进行二次平行测定，取两次平行试验的平均值作为含水率，允许平行差应符合规定。

2．简述密度测定（环刀法）的步骤①按工程需要取原状土或制备所需状态的扰动土样，整平两端，环刀内壁涂一薄层凡士林，刀口向下放在土样上。

②用修土刀将土样上部削成略大于环刀直径的土柱，然后将环刀垂直下压，边压边削，至土样伸出环刀上部为止。

削去两端余土，使与环刀口面齐平，并用剩余土样测定含水率。

③擦净环刀外壁，称环刀与土合质量，准确至0.1g。

④结果整理湿密度p=（m1﹣m2）/V.其中m1为土样质量, m2为剩余土样质量, V为环刀容积.干密度p d=p/(1+0.01 w) 其中w为含水率(%).本试验须进行两次平行测定,取其算术平均值，其平行差不得大于0.03 g /㎝3 3测定土的液塑限的试验步骤(1)取有代表性的天然含水率或风干土样进行试验.如土中含有大于0.5㎜的土粒或杂物时,应将风干土样用带橡皮头的研杵研碎或用木棒在橡皮板上压碎,过0.5㎜的筛.取代表性土样200g,分开放入三个盛土皿中，加不同数量的蒸馏水，使土样的含水率分别控制在液限（a点）、略大于塑限（c点）和二者的中间状态（b点）附近。

用调土刀调匀，密封放置18h以上。

将制备好的土样充分搅拌均匀，分层装入盛土杯中,试杯装满后，刮成与杯边齐平。

一、采用不同的击实方法，其所对应的最大干密度和最佳含水率是有一定差异的，一般而言，重型比轻型击实试验所获得的最大干密度，平均提高约9.9%，而最佳含水量平均降低约3.5%（绝对值）。

即击实功能愈大，土的最佳含水量愈小，而最大干密度及强度愈高。

另外，采用重型击实标准后，土基压实度至少可增加6%，而处理过后的土层强度可以提高32%以上。

二、一般情况下，采用轻型击实标准时，土的最佳含水量对于黏性土约相当于塑限的含水量；对于非黏性土则约相当于液限含水量的0.65倍。

详细范围值如下： 1、砂土：最佳含水量（按重量计）％为：8～12；最大密度（kN／m3）为：1.8～1.88。

2、亚砂土：最佳含水量（按重量计）％为：9～15；最大密实度（kN／m3）为：1.85～2.08。

3、粉土：最佳含水量（按重量计）％为：16～22；最大密实度（kN ／m3）为：1.61～1.8。

4、亚粉土：最佳含水量（按重量计）％为：12～20；最大密实度（kN／m3）为：1.67～1.95。

5、黏土：最佳含水量（按重量计）％为：15～25及以上；最大密实度（kN／m3）为：1.58～1.7。

注：当采用重型击实时，其最大密实度平均要提高10%，最佳含水量约减少3.5%（绝对值）。

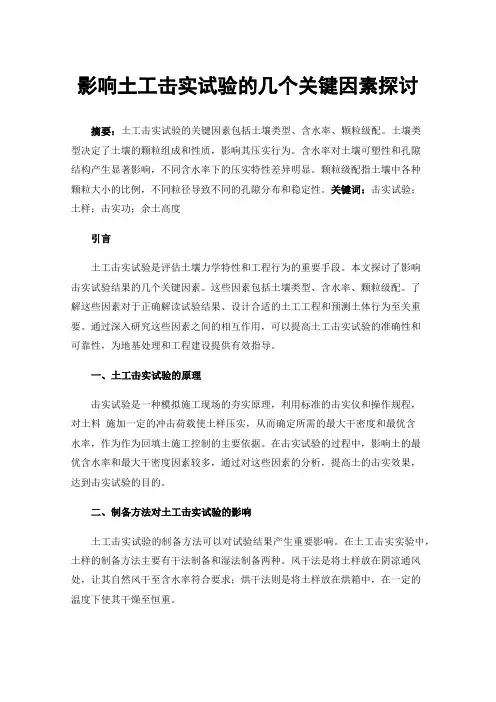

影响土工击实试验的几个关键因素探讨摘要：土工击实试验的关键因素包括土壤类型、含水率、颗粒级配。

土壤类型决定了土壤的颗粒组成和性质，影响其压实行为。

含水率对土壤可塑性和孔隙结构产生显著影响，不同含水率下的压实特性差异明显。

颗粒级配指土壤中各种颗粒大小的比例，不同粒径导致不同的孔隙分布和稳定性。

关键词：击实试验；土样；击实功；余土高度引言土工击实试验是评估土壤力学特性和工程行为的重要手段。

本文探讨了影响击实试验结果的几个关键因素。

这些因素包括土壤类型、含水率、颗粒级配。

了解这些因素对于正确解读试验结果、设计合适的土工工程和预测土体行为至关重要。

通过深入研究这些因素之间的相互作用，可以提高土工击实试验的准确性和可靠性，为地基处理和工程建设提供有效指导。

一、土工击实试验的原理击实试验是一种模拟施工现场的夯实原理，利用标准的击实仪和操作规程，对土料施加一定的冲击荷载使土样压实，从而确定所需的最大干密度和最优含水率，作为作为回填土施工控制的主要依据。

在击实试验的过程中，影响土的最优含水率和最大干密度因素较多，通过对这些因素的分析，提高土的击实效果，达到击实试验的目的。

二、制备方法对土工击实试验的影响土工击实试验的制备方法可以对试验结果产生重要影响。

在土工击实实验中，土样的制备方法主要有干法制备和湿法制备两种。

风干法是将土样放在阴凉通风处，让其自然风干至含水率符合要求；烘干法则是将土样放在烘箱中，在一定的温度下使其干燥至恒重。

下面是两种制备方法的原理和比较。

风干法原理：风干法是利用自然风力，将土样中的水分蒸发掉，从而达到去除水分的目的。

优点：简单易行，不需要特殊的设备和技术，可以自然地将土样中的水分去除。

缺点：耗时较长，需要很长时间才能将土样中的水分完全去除；土样易发生氧化和老化现象，影响实验结果的准确性。

在土工击实实验中，土样的湿法制备主要适用于土壤含水量较高或者需要添加水的土壤。

湿法制备土样可以有效地控制土样的含水量和密度，从而满足不同实验或工程的需求。
