土的含水率、密度与颗粒分析实验指导书更多资料请访问.(.....)土的含水率、密度、颗粒分析、击实试验指导书1.适用范围：本指导书适用于各类工程地基土及填筑土料的部分工程性质试验。
2.引用标准：GB／T50123—1999《土工试验方法标准》JTJ E40—2007《公路土工试验规程》3.含水率试验：3.1 本试验方法适用于粗粒土、细粒土、有机质土和冻土。
3.2 所用的主要仪器设备：3.2.1 电热烘箱：应能控制温度105～l10℃。
3.2.2 天平：称量200g，．最小分度值0.01g；称量1000g，最小分度值过0.1g。
3.2.3 培养皿(盒子带盖)3.3 试验步骤3.3.1 培养皿编号并标称重量3.3.2 取具代表性试样15-30g或用环刀中的试样，有机质土、砂类土和整体状构造冻土为50g，放入称量盒内，盖上盒盖，称盒加湿土质量，准确至0.01g。
3.3.3 打开盒盖，将盒置于烘箱内，在105～110℃恒温下烘至恒量，烘干时间对粘土、粉土不少于8h，对砂土不少于6h，对含有机质超过干土质量5％的土，应将温度控制在65-70℃的恒温下烘至恒量。
3.3.4 将称量盒从烘箱取出盖上盒盖，放入干燥容器内冷却至室温，称盒加干土质量，准确至0.01g。
3.4 含水率计算，准确至0.1％。
m0ω0= ( -1)×100m d式中: m d——干土质量(g)m0——湿土质量(g)3.5 对层状和网状构造的冻土含水率试验应按下列步骤进行：用四分法切取200—500g试样（防冻土结构均匀程度而定，结构均匀少取，反之多取）放入搪瓷盘中，称盘和试样质量，准确至0.1g。
待冻土试样融化后，调成均匀糊状（土太湿时，多余的水分让其自然蒸发或用吸球吸出，但不得将土粒带出；土太干时，可适当加水），称土糊和盘质量，准确至0.1g，从糊状土中取样测定含水率，其试验步骤和计算按规程第3、4条进行。
3.6 层状和网状冻土的含水率，应按下式计算（准确至0.1%）m1ω=[ (1+0.01ωh)-1]×100m2式中：ω——含水率（%）m1——冻土试样质量（g）m2——糊状质量（g）ωh——糊状试样的含水率（%）3.7 本试验必须对两个试样进行平行测定，测定差值当含水率小于40％时为1％；当含水率等于、大于40％时为2％，对层状和网状构造的冻土不大于3%，取两个测值的平均值，以百分数表示。
土的击实试验1 依据标准《公路土工试验规程》JTG E40-20072 目的和适用范围本试验方法适用于细粒土。
本试验分轻型击实和重型击实。
轻型击实试验适用于粒径不大于20mm的土。
重型击实试验适用于粒径不大于40mm的土。
当土中最大颗粒粒径大于或等于40mm，并且大于或等于40mm颗粒粒径的质量含量大于5%时，则应使用大尺寸试筒进行击实试验，或按5.4条进行最大密度校正。
大尺寸试筒要求其最小尺寸大于土样中最大颗粒粒径的5倍以上，并且击实试验的分层厚度应大于土样中最大颗粒粒径的3倍以上。
单位体积击实功能控制在2677.2~2687.0kJ/m3范围内。
当细粒土中的粗粒土总含量大于40%或粒径大于0.005mm颗粒的含量大于土总质量的70%（即d30≤0.005mm）时，还应做粗粒土最大干密度试验，其结果与重型击实试验结果比较，最大干密度取两种试验结果的最大值。
3 仪器设备3.1 标准击实仪。
击实试验方法和相应设备的主要参数应符合表1的规定。
表1 击实试验方法种类3.2 烘箱及干燥器。
3.3 天平：感量0.01g。
3.4 台秤：称量10kg，感量5g。
3.5 圆孔筛：孔径40mm、20mm和5mm各1个。
3.6 拌和工具：400mm×600mm、深70mm的金属盘，土铲。
3.7 其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。
4 试样4.1 本试验可分别采用不同的方法准备试样。
各方法可按表2准备试料。
表2 试料用量4.2 干土法（土不重复使用）。
按四分法至少准备5个试样，分别加入不同水分（按2%~3%含水率递增），拌匀后闷料一夜备用。
4.3 湿土法（土不重复使用）。
对于高含水率土，可省略过筛步骤，用手拣除大于40mm的粗石子即可。
保持天然含水率的第一个土样，可立即用于击实试验。
其余几个式样，将土分成小土块，分别风干，使含水率按2%~3%递减。
5 试验步骤5.1 根据工程要求，按表1规定选择轻型或重型试验方法。
土的击实试验1 依据标准《公路土工试验规程》JTG E40-20072 目的和适用范围本试验方法适用于细粒土。
本试验分轻型击实和重型击实。
轻型击实试验适用于粒径不大于20mm的土。
重型击实试验适用于粒径不大于40mm的土。
当土中最大颗粒粒径大于或等于40mm，并且大于或等于40mm颗粒粒径的质量含量大于5%时，则应使用大尺寸试筒进行击实试验，或按5.4条进行最大密度校正。
大尺寸试筒要求其最小尺寸大于土样中最大颗粒粒径的5倍以上，并且击实试验的分层厚度应大于土样中最大颗粒粒径的3倍以上。
单位体积击实功能控制在2677.2~2687.0kJ/m3范围内。
当细粒土中的粗粒土总含量大于40%或粒径大于0.005mm颗粒的含量大于土总质量的70%（即d30≤0.005mm）时，还应做粗粒土最大干密度试验，其结果与重型击实试验结果比较，最大干密度取两种试验结果的最大值。
3 仪器设备3.1 标准击实仪。
击实试验方法和相应设备的主要参数应符合表1的规定。
表1 击实试验方法种类3.2 烘箱及干燥器。
3.3 天平：感量0.01g。
3.4 台秤：称量10kg，感量5g。
3.5 圆孔筛：孔径40mm、20mm和5mm各1个。
3.6 拌和工具：400mm×600mm、深70mm的金属盘，土铲。
3.7 其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。
4 试样4.1 本试验可分别采用不同的方法准备试样。
各方法可按表2准备试料。
表2 试料用量4.2 干土法（土不重复使用）。
按四分法至少准备5个试样，分别加入不同水分（按2%~3%含水率递增），拌匀后闷料一夜备用。
4.3 湿土法（土不重复使用）。
对于高含水率土，可省略过筛步骤，用手拣除大于40mm的粗石子即可。
保持天然含水率的第一个土样，可立即用于击实试验。
其余几个式样，将土分成小土块，分别风干，使含水率按2%~3%递减。
5 试验步骤5.1 根据工程要求，按表1规定选择轻型或重型试验方法。
实验一 土的含水率试验（一）、试验目的土的含水率指土在105—1100C 下烘于恒量时所失去的水的质量和干土质量的百分比值。
土在天然状态下的含水率称为土的天然含水率。
所以，试验的目的：测定土的含水率。
（二）、试验方法适用范围1、烘干法：室内试验的标准方法，一般粘性土都可以采用。
2、酒精燃烧法：适用于快速简易测定细粒土的含水率。
3、比重法：适用于砂类土。
（三）、烘干法试验1、仪器设备①烘箱：采用电热烘箱；②天平：称量200g,分度值0.01g ；③其他：干燥器，称量盒。
2、操作步骤（1）取代表性试样，粘性土为15—30g,砂性土、有机质土为 50g,放入质量为m 0的称量盒内，立即盖上盒盖，称湿土加盒总质量m 1，精确至0.01g.（2）打开盒盖，将试样和盒放入烘箱，在温度105——1100C 的恒温下烘干。
烘干时间与土的类别及取土数量有关。
粘性土不得少于8小时；砂类土不得少于6小时；对含有机质超过10%的土，应将温度控制在65——700C 的恒温下烘至恒量。
（3）将烘干后的试样和盒取出，盖好盒盖放入干燥器内冷却至室温，称干土加盒质量m 2为，精确至0.01g 。
3、计算含水率：按下式计算 %1000221⨯--==m m m m m m w s w4、要求：（1）计算准确至0.1%；（2）本试验需进行2次平行测定，取其算术平均值，5、本试验记录格式详见报告 实验二 土的密度试验（一）、试验目的测定土在天然状态下单位体积的质量。
（二）、试验方法与适用范围一般粘性土，宜采用环刀法易破碎，难以切削的土，可采用蜡封法对于砂土与砂砾土，可用现场的灌砂法或灌水法。
（三）、环刀法的试验1、仪器设备①符合规定要求的环刀；②精度为0.01g 的天平；③其他：切土刀，凡士林等。
2、操作步骤（1）测出环刀的容积V ，在天平上称环刀质量m 1。
（2）取直径和高度略大于环刀的原状土样或制备土样。
（3）环刀取土：在环刀内壁涂一薄层凡士林，将环刀刃口向下放在土样上，随即将环刀垂直下压，边压边削，直至土样上端伸出环刀为止。

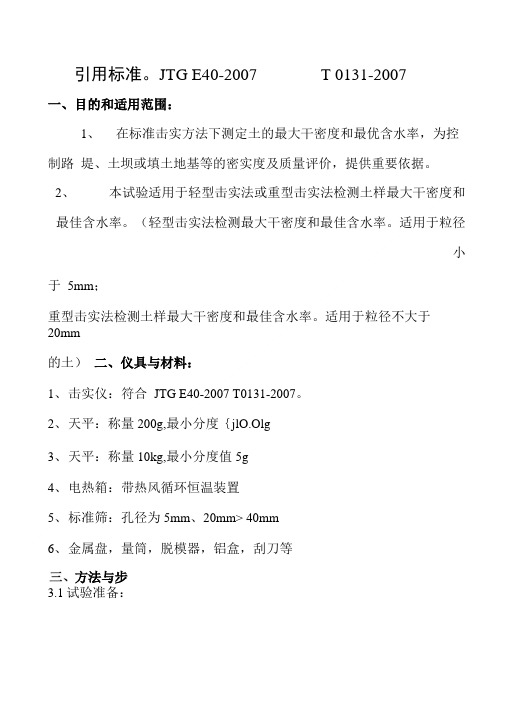

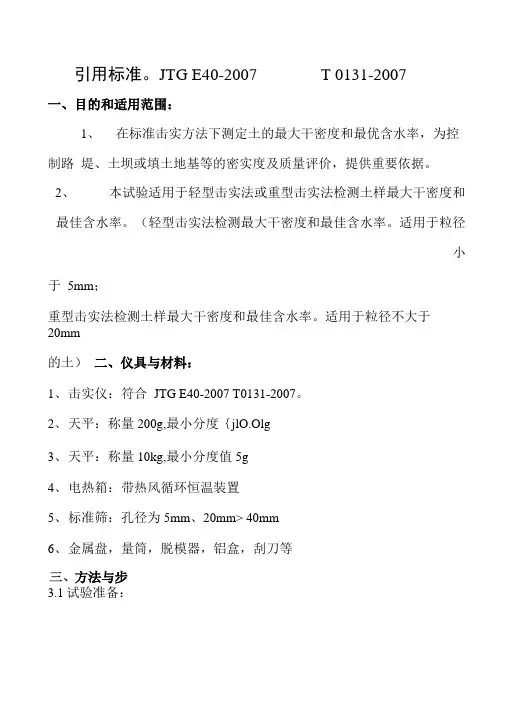

引用标准。
JTG E40-2007 T 0131-2007一、目的和适用范围：1、在标准击实方法下测定土的最大干密度和最优含水率，为控制路堤、土坝或填土地基等的密实度及质量评价，提供重要依据。
2、本试验适用于轻型击实法或重型击实法检测土样最大干密度和最佳含水率。
（轻型击实法检测最大干密度和最佳含水率。
适用于粒径小于5mm；重型击实法检测土样最大干密度和最佳含水率。
适用于粒径不大于20mm的土）二、仪具与材料：1、击实仪：符合JTG E40-2007 T0131-2007。
2、天平：称量200g,最小分度｛jlO.Olg3、天平：称量10kg,最小分度值5g4、电热箱：带热风循环恒温装置5、标准筛：孔径为5mm、20mm> 40mm6、金属盘，量筒，脱模器，铝盒，刮刀等方法与步3.1试验准备：3.1.1用四分法取代表性土样（轻型15kg重型30kg）o然后充分碾碎、过筛（轻型击实时采用筛孔直径为5mm的标准筛、重型击实采用筛孔直径为40mm的标准筛）。
型击实过筛时应记录筛余重，计算人于5mm的土样占试样总质量的比例当大于30%时试样作废另取。
3.1.2重型击实时应筛去40mm以上的土样。
筛后土样拌匀。
3.1.3取过筛拌匀后的土样2kg,然后放入烘箱，烘一昼夜，称烘干后重G （g）,测定其风干含水率© （精确至0.1%）：2000 -G""G xlOO%3丄4称取过筛后的土样（精确至lg） 5〜6份，每份重为叫（轻型2kg,重型5kg）,放到塘瓷盘中待用。
3.1.5预佔最佳含水率少（粘性土约为15%〜20%,砂性土根据来样颗粒粗细程度凭经验在8%〜15%内取）。
3.1.6按预估最佳含水率配制5个击实试样3.1.7将土样平铺于搪瓷盘内，按顺序将应加水量均匀喷洒于每个士样上, 并充分拌匀后装入塑料袋润湿一昼夜（砂性土的润湿时间可酌减）。
3.2试验过程：321称取击实筒重眈筒（精确至lg）,量出击实筒直径和高度，计算击实筒体积嗨（精确至0. lcm3）o将安装好的击实仪平稳置于刚性基础上，在击实筒内壁均匀涂一薄层润滑油。

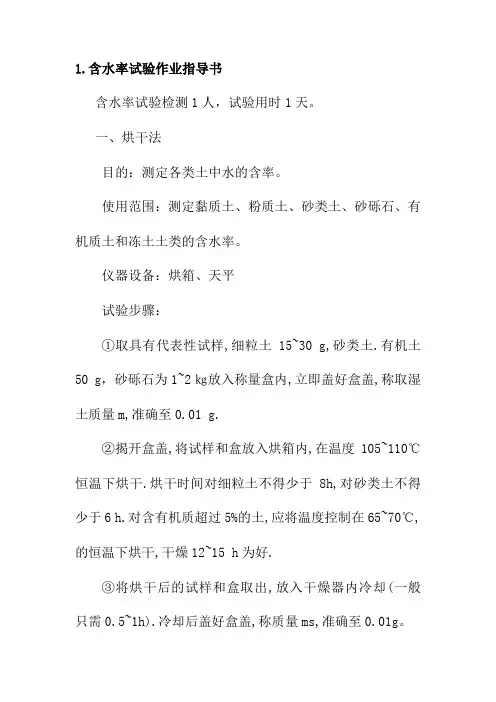

土的含水率试验作业指导书（一）烘干法一.目的及适用范围：1.1 目的：测定土的天然含水率。
1.2 适用范围：本方法适用于测定黏质土、粉质土、砂类土、砂砾石、有机质土和冻土的含水率。
二.依据标准：《公路土工试验规程》JTG E40-2007;三.试验仪器:烘箱：可采用电热烘箱或温度能保持105-110℃的其他能源烘箱；天平:称量200g,感量0. 01g;称量1000g,感量0.1g;干燥器、称量盒等四.试验步骤:4.1．取代表性试样，细粒土15~30g，砂类土、有机质土为50g,砂砾石为1~2kg。
放入铝盒内，迅速盖好盒盖，称质量，称量结果减去铝盒质量，得到湿土质量；4.2．揭开铝盒盖，将试样和铝盒一起放入恒温烘箱，在温度105℃~110℃下烘至衡重。
对于大多数土，通常烘干16 - 24h就足够。
但是，某些土或试样数量过多或试样很潮湿,可能需要烘更长的时间。
烘干的时间也与烘箱内试样的总质量、烘箱的尺寸及其通风系统的效率有关。
烘干时间对细粒土不得少于8h，对砂类土不得少于6h。
对含有机质超过5%的土或含石膏的土,应将温度控制在60 - 70℃的恒温下,干燥12- 15h为好。
4.3 将烘干后的试样和盒取出,放入干燥器内冷却(-般只需0.5- 1h即可)。
冷却后盖好盒盖，称质量准确至0.01g。
如铝盒的盖密闭，而且试样在称量前放置时间较短，可以不需要放在干燥器中冷却。
五.试验结果整理:5.1按下式计算含水率：w×100式中：W:含水率（%），计算至0.1；m:湿土质量（g）;m s:干土质量（g）;5.2含水率测定的允许平行差值：含水率测定的允许平行差值表六.试验报告:试验报告包括内容:土的鉴别和分类、土的含水率W值。
七．注意事项:7.1.铝盒的编号称量以后应以配套状况使用，切记混淆。
7.2.土样质量不要取得太少，以免影响精度。
7.3.测含水量时，两个平行土样的取样质量尽量接近。
7.4.取样时要用器具，不要用手直接接触土样，以免造成土样含水状态的改变。

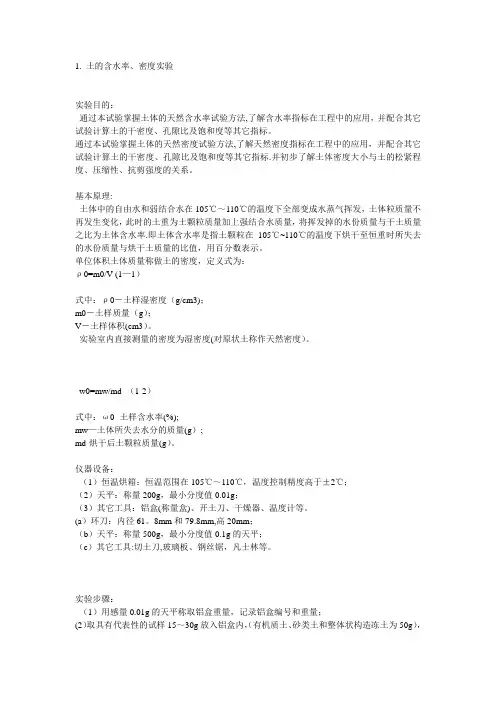

1. 土的含水率、密度实验实验目的：通过本试验掌握土体的天然含水率试验方法,了解含水率指标在工程中的应用，并配合其它试验计算土的干密度、孔隙比及饱和度等其它指标。
通过本试验掌握土体的天然密度试验方法,了解天然密度指标在工程中的应用，并配合其它试验计算土的干密度、孔隙比及饱和度等其它指标.并初步了解土体密度大小与土的松紧程度、压缩性、抗剪强度的关系。
基本原理:土体中的自由水和弱结合水在105℃～110℃的温度下全部变成水蒸气挥发，土体粒质量不再发生变化，此时的土重为土颗粒质量加上强结合水质量，将挥发掉的水份质量与干土质量之比为土体含水率.即土体含水率是指土颗粒在105℃~110℃的温度下烘干至恒重时所失去的水份质量与烘干土质量的比值，用百分数表示。
单位体积土体质量称做土的密度，定义式为：ρ0=m0/V (1—1）式中：ρ0－土样湿密度（g/cm3)；m0－土样质量（g）；V－土样体积(cm3）。
实验室内直接测量的密度为湿密度(对原状土称作天然密度）。
w0=mw/md （1-2）式中：ω0 -土样含水率(%);mw—土体所失去水分的质量(g）;md-烘干后土颗粒质量(g）。
仪器设备：（1）恒温烘箱：恒温范围在105℃～110℃，温度控制精度高于±2℃；（2）天平：称量200g，最小分度值0.01g；（3）其它工具：铝盒(称量盒)、开土刀、干燥器、温度计等。
(a）环刀：内径61。
8mm和79.8mm,高20mm；（b）天平：称量500g，最小分度值0.1g的天平；（c）其它工具:切土刀,玻璃板、钢丝锯，凡士林等。
实验步骤：（1）用感量0.01g的天平称取铝盒重量，记录铝盒编号和重量；(2）取具有代表性的试样15～30g放入铝盒内，（有机质土、砂类土和整体状构造冻土为50g），迅速盖好盒盖，称铝盒加湿土质量，准确至0.01g，并记录铝盒号和盒加湿土质量.（3）揭开盒盖，将试样和铝盒一起放入恒温烘箱，在温度105℃~110℃下烘至恒重。
