下载文档原格式
土的击实试验土的击实试验也称为土的压实性试验，是用来评估土壤在受到作用力的情况下的变形和抗力特性的试验。
土壤是建筑、基础设施和道路等建设工程的重要组成部分，因此了解其力学性质对于保证工程质量至关重要。
下面将介绍这一试验的步骤、设备和数据处理方法。
步骤：1. 准备深度10-15厘米的土样。
为了获得精确的测试结果，应在同一地点分别进行多次采样，并将所有样品混合在一起以获得具有代表性的土样。
2. 将土样倒入铸模中。
铸模可以是一个圆柱体或一个立方体，其尺寸通常为10厘米x20厘米或15厘米x30厘米。
3. 用手或专用的工具将土均匀地压实到铸模中，直到土壤的表面与模板顶部水平对齐。
轻轻敲打铸模四周，以确保土的均匀分布和无气孔。
4. 称重，并记录整个系统（铸模+土）的重量，即为初试重。
5. 将冲击头沿着铸模中心的轴线向下落。
落下高度通常为30厘米至60厘米之间。
这个过程被称为一个冲击。
6. 重复第5步，使其共冲击5次，并记录每次冲击后的土样高度。
7. 重复所有步骤，并使用不同的落下高度来获得多组试验数据。
设备：1. 冲击头和杆：用于在土样上施加力。
2. 铸模：一个可以容纳土样并允许垂直冲击落下的方形或圆形的金属或塑料容器。
3. 电子天平：用于称量整个系统的重量。
4. 支架：用于确保冲击头的落下高度和角度的一致性。
数据处理：1. 根据试验结果，绘制出土的应变-压实度曲线。
压实度是指土壤受到冲击后的压缩程度，通常表示为土的单位体积受到的压缩量。
应变是指土壤受到作用力产生的形变。
通过绘制这种曲线，可以评估土壤的压缩性。
2. 根据试验数据，计算每个冲击高度下的压实比例。
压实比例是指每个冲击所压实的土体积与未压实的土体积之比。
通过这项计算，可以明确不同压实高度的冲击力对土壤的影响。
3. 根据压实比例，将所获得的所有数据绘制成压实比例-落下高度曲线。
此曲线显示冲击高度与土壤的压实程度之间的关系，这也被称为曲线。
4. 使用曲线，评估土壤的压实度和压实性质。
土的击实试验步骤Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998土的实验2007-11-08 20:14:01 阅读163 评论1 字号：大中小土的击实试验步骤土的CBR实验土的压实性工程建设中广泛用到填土，例如路基、土堤、土坝、飞机跑道、平整场地修建建筑物等，都是把土作为建筑材料按一定要求和范围进行堆填而成。
显然，未经压实的填土，强度低，压缩性大且不均匀，遇水易发生塌陷等现象。
因此，这些填土一般都要经过压实，以减少其沉降量，降低其透水性，提高其强度。
特别是高土石坝，往往是方量达数百万方甚至干百万方以上，是质量要求很高的人工填土。
进行填土时，通常采用夯实、振动或辗压等方法，使土得到压实。
土的压实就是指填土在压实能量作用下，使土颗粒克服粒间阻力而重新排列，使土中的孔隙减小、密度增加，从而使填土在短时间内得到新的结构强度。
土的压实在松软地基处理方面也得到广泛应用。
实践经验表明，压实细粒土宜用夯击机具或压力较大的辗压机具，同时必需控制土的含水量。
对过湿的粘性土进行辗压或夯实时会出现软弹现象，填土难以压实；对很干的粘性土进行辗压或夯实时，也不能把填土充分压实。
因此，含水量太高或太低的填土都得不到好的压密效果，必须把填土的含水量控制在适当的范围内。
压实粗粒土时，则宜采用振动机具，同时充分洒水。
两种不同的做法说明细粒土和粗粒土具有不同的压密性质。
11.2.1 粘性土的压实性研究粘性土的压实性可以在试验室或现场进行。
在试验室内研究土的压实性是通过击实试验进行的。

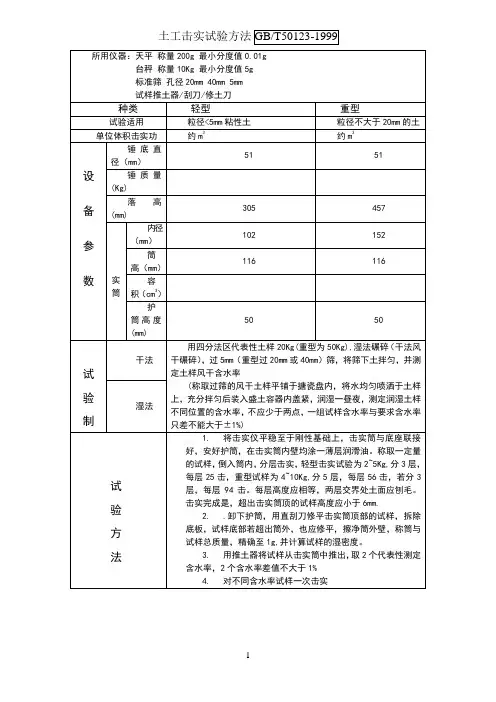

试验的仪器和方法见《土工试验方法标准GBJ123-88》。
试验时将某一种土配成若干份具有不同含水量的土样。
将每份土样装入击实仪内，用完全同样的方法加以击实。
击实后，测出压实土的含水量和干密度。
以含水量为横坐标，干密度为纵坐标，绘制含水量-干密度曲线如图11-3所示。
这种试验称为土的击实试验。
图11-3 粘性土的击实曲线1. 最优含水量与最大干密度在一定的压实功能（在试验室压实功能是用击数表示的）下使土最容易压实，并能达到最大密实度时的含水量称为土的最优含水量。
土的击实试验步骤 Prepared on 24 November 2020土的实验2007-11-08 20:14:01 阅读163 评论1 字号：大中小土的击实试验步骤土的CBR实验土的压实性工程建设中广泛用到填土，例如路基、土堤、土坝、飞机跑道、平整场地修建建筑物等，都是把土作为建筑材料按一定要求和范围进行堆填而成。
显然，未经压实的填土，强度低，压缩性大且不均匀，遇水易发生塌陷等现象。
因此，这些填土一般都要经过压实，以减少其沉降量，降低其透水性，提高其强度。
特别是高土石坝，往往是方量达数百万方甚至干百万方以上，是质量要求很高的人工填土。
进行填土时，通常采用夯实、振动或辗压等方法，使土得到压实。
土的压实就是指填土在压实能量作用下，使土颗粒克服粒间阻力而重新排列，使土中的孔隙减小、密度增加，从而使填土在短时间内得到新的结构强度。
土的压实在松软地基处理方面也得到广泛应用。
实践经验表明，压实细粒土宜用夯击机具或压力较大的辗压机具，同时必需控制土的含水量。
对过湿的粘性土进行辗压或夯实时会出现软弹现象，填土难以压实；对很干的粘性土进行辗压或夯实时，也不能把填土充分压实。
因此，含水量太高或太低的填土都得不到好的压密效果，必须把填土的含水量控制在适当的范围内。
压实粗粒土时，则宜采用振动机具，同时充分洒水。
两种不同的做法说明细粒土和粗粒土具有不同的压密性质。
11.2.1 粘性土的压实性研究粘性土的压实性可以在试验室或现场进行。
在试验室内研究土的压实性是通过击实试验进行的。
试验的仪器和方法见《土工试验方法标准GBJ123-88》。
试验时将某一种土配成若干份具有不同含水量的土样。
将每份土样装入击实仪内，用完全同样的方法加以击实。
击实后，测出压实土的含水量和干密度。
以含水量为横坐标，干密度为纵坐标，绘制含水量-干密度曲线如图11-3所示。
这种试验称为土的击实试验。
图11-3 粘性土的击实曲线1. 最优含水量与最大干密度在一定的压实功能（在试验室压实功能是用击数表示的）下使土最容易压实，并能达到最大密实度时的含水量称为土的最优含水量。
击实试验操作规程操作规程1.实验前的准备1.1 实验器材击实试验器、试验针、标尺、试样、割切机、钢尺、熨斗、定时器等。
1.2 实验场地具有足够强度和平整度的实验场地，边缘平直，不允许有较大的倾斜。
1.3 试样制备根据需要取相应规格和数量的土样进行试验前的制备工作。
常见规格的试样有5cm×5cm×5cm、7.5cm×7.5cm×7.5cm和10cm×10cm×10cm。
制备时需注意土样须保持水分状态和形状不变。
2.实验操作2.1 实验前的检查检查击实试验器的电源、撞击器等器材是否正常，检查试验针的精度等。
检查场地平整度，试验样品制备是否适用，是否具备针对试验的仪器，设备和仪表是否操作正常。
2.2 实验过程将试样放在相应位置，通电并校准仪器，调整撞击器高度，用标尺将试样与击实试验器间距调整至规定范围内，用试验针按规定点数和深度进行撞击，每隔一定次数摆动试样，实验进行到规定次数或试样达到规定密实度后停止。
在试验过程中需注意机械撞击引起的噪声和振动，对人造和自然界的可能产生影响的地距谨慎控制。
2.3 结束及记录试验后将试样从击实器拿出来，室内环境下弄平土表，用钢尺依次在不同深度测量试样厚度，记录试验本领及试样厚度、含水率等数据。
观察试样是否出现断裂和变形。
记录在实验记录本中，并存档备查。
一般要达到每手工试样的试验次数应不少于5次。
需要在不同钻孔间隔的深度地点应进行相同的测试数量。
3.实验注意事项1. 实验时必须戴好安全帽、护目镜和手套；2. 试验针的位置必须准确、深度必须符合规定要求；3. 试验器和辅助设备需定期进行检修，以保证试验的准确性和安全性；4. 试验后对试样及试验器进行清洗、消毒等工作；5. 实验结束后应关闭仪器电源，保持环境整洁，归档记录。
4.实验安全1. 实验过程中电源带电，使用时需注意安全；2. 操作人员应穿着符合安全要求的个人防护装备，尽量避免操作时产生身体接触撞击试验器或试样；3. 试验器和辅助设备必须正常使用，任何设备出现问题应立即停机检修，保证实验安全。
击实试验实验步骤嘿，朋友们！今天咱就来讲讲击实试验的实验步骤。
这可真是个有趣又重要的事儿呢！咱先得准备好那些要被“折腾”的土样，就像厨师要准备好食材一样。
把土样处理得匀匀的，不能有大疙瘩小疙瘩的。
然后呢，把那家伙什儿——击实仪摆好喽。
这就好比战士要把自己的武器擦得亮亮的，准备上战场啦。
接着，根据要求把土样放进那个圆柱形的模具里。
这一步可得小心点儿，就跟给小宝宝穿衣服似的，得轻手轻脚的，可别弄撒了。
放好了土样，就该开始“打击”啦！一下又一下，有节奏地进行着。
这感觉就像敲鼓似的，嘿，还挺带劲呢！你说这土样是不是就像那接受磨练的勇士呀，被这么一顿“敲打”。
每打一层，还得把表面刮平，就跟给地板打蜡似的，得弄得平平整整的。
这样一层一层地打，一层一层地刮平，可别嫌麻烦。
这就跟盖房子一样，基础得打牢了，不然房子能结实吗？打完了之后，还得量量这土样的高度呀、密度呀啥的。
这就好比给人量身高体重，得知道个具体数据不是。
你想想看，要是没这些步骤，咱能知道这土到底实不实呀？能知道它能不能经得起考验呀？做这个击实试验呀，就像一场小小的冒险。
每一步都得认真对待，不能马虎。
就像走钢丝一样，稍微一个不小心，可能就前功尽弃啦。
所以呀，朋友们，可别小瞧了这击实试验的实验步骤。
每一个小细节都可能影响到最后的结果呢。
咱得像爱护宝贝一样对待这个实验，才能得出准确可靠的结论呀！这可不是闹着玩的事儿呢！咱得认真，再认真！让我们一起把这个击实试验做好，为工程建设啥的出一份力，你们说好不好呀！。
土体击实实验报告1. 引言土体的击实性能是评价土壤工程性质的重要指标之一，对于土体的稳定性和承载能力有着重要影响。
土体击实实验是评价土壤的工程性质以及合理的土壤改良措施的关键手段之一。
本实验旨在探究土体的击实性能，并通过实验数据的分析，对不同土壤的工程特性进行比较和评估。
2. 实验目的- 了解土体的击实性能及其对土壤工程性质的影响；- 掌握土体击实实验的基本操作方法；- 分析土体击实实验的数据，评估土体的工程特性。
3. 实验原理土体的击实性能是指土壤在施加外加载荷的作用下，由于颗粒密实化或排列紧密而增加抗压强度的能力。
常用的土体击实实验方法包括标贯试验和静压试验。
本实验使用静压试验方法，通过在标准模具中加压并记录变形，以此评估土壤的击实性能。
4. 实验步骤4.1 准备工作- 标准模具、扬程器、滤纸- 塑料盆、搅拌棒- 计时器、压力计- 不同类型土壤样本4.2 实验操作1. 将土壤样本用筛网过筛，去除杂质。
2. 准备干燥的土壤样品，称取一定质量的样品。
3. 将样品置于塑料盆中，加入一定量的水，并用搅拌棒搅拌均匀，使土壤与水充分混合。
4. 将混合后的土壤放入标准模具中，每次添加土壤后用压实器严密压实，记下每次压实后的排水时间和压力。
5. 依次增加压实次数，记录下每次压实后的排水时间和压力。
6. 进行一定压实次数后，按照规定方法取出标准模具中的土样，并在滤纸上晾干，计算其干重。
5. 实验数据与结果分析经过实验操作后，我们得到了每次压实后的排水时间和压力，以及干重等数据。
接下来，根据实验数据进行结果分析。
首先，对于不同土壤样本，我们可以比较它们的击实程度。
通常情况下，击实程度越高，土壤的抗压强度就越大。
通过比较不同土壤样本的排水时间和压力的变化，可以得出土壤的击实性能。
其次，我们可以计算每次压实后土壤的干重，并进行比较。
不同类型的土壤在击实过程中可能会有不同的干重增加幅度。
因此，通过比较不同土壤样本的干重，可以评估土壤的击实效果。
土的实验
工程2007-11-08 20:14:01 阅读163 评论1 字号：大中小
/jpzt/jcsy/200710/42542.htm
土的击实试验步骤
/jpzt/jcsy/200710/42539.html
土的CBR实验
11.2土的压实性
工程建设中广泛用到填土，例如路基、土堤、土坝、飞机跑道、平整场地修建建筑物等，都是把土作为建筑材料按一定要求和范围进行堆填而成。
显然，未经压实的填土，强度低，压缩性大且不均匀，遇水易发生塌陷等现象。
因此，这些填土一般都要经过压实，以减少其沉降量，降低其透水性，提高其强度。
特别是高土石坝，往往是方量达数百万方甚至干百万方以上，是质量要求很高的人工填土。
进行填土时，通常采用夯实、振动或辗压等方法，使土得到压实。
土的压实就是指填土在压实能量作用下，使土颗粒克服粒间阻力而重新排列，使土中的孔隙减小、密度增加，从而使填土在短时间内得到新的结构强度。
土的压实在松软地基处理方面也得到广泛应
用。
实践经验表明，压实细粒土宜用夯击机具或压力较大的辗压机具，同时必需控制土的含水量。
对过湿的粘性土进行辗压或夯实时会出现软弹现象，填土难以压实；对很干的粘性土进行辗压或夯实时，也不能把填土充分压实。
因此，含水量太高或太低的填土都得不到好的压密效果，必须把填土的含水量控制在适当的范围内。
压实粗粒土时，则宜采用振动机具，同时充分洒水。
两种不同的做法说明细粒土和粗粒土具有不同的压密性质。
11.2.1 粘性土的压实性
研究粘性土的压实性可以在试验室或现场进行。
在试验室内研究土的压实性是通过击实试验进行的。
试验的仪器和方法见《土工试验方法标准GBJ123-88》。
试验时将某一种土配成若干份具有不同含水量的土样。
将每份土样装入击实仪内，用完全同样的方法加以击实。
击实后，测出压实土的含水量和干密度。
以含水量为横坐标，干密度为纵坐标，绘制含水量-干密度曲线如图11-3所示。
这种试验称为土的击实试验。
图11-3 粘性土的击实曲线
1. 最优含水量与最大干密度
在一定的压实功能（在试验室压实功能是用击数表示的）下使土最容易压实，并能达到最大密实度时的含水量称为土的最优含水量。
在图11-3所示的击实曲线上，峰值干密度对应的含水量就是最优含水量。
同一种土，干密度愈大，孔隙比愈小，所以最大干密度相应于击实试验所能达到的最小孔隙比。
在某一含水量下，将土压到最密，理论上就是将土中所有的气体都从
孔隙中赶走，使土达到饱和。
将不同含水量所对应的土体达到饱和状态时的干密度也点绘于图11-3中，得到理论上所能达到的最大压实曲线，即饱和度为=100%的压实曲线，也称饱和曲线。
该曲线可用下述公式表示：
（11-1）
按照饱和曲线，当含水量很大时，干密度很小，因为这时土体中很大的一部分体积都是水。
若含水量很小，则饱和曲线上的干密度很大。
当时，饱和曲线的干密度应等于土粒相对密度。
显然松散的土是无法达到这一密度的。
实际上，试验的击实曲线在峰值以右逐渐接近于饱和曲线，并且大体上与它平行。
在峰值以左，则两根曲线差别较大，而且随着含水量减小，差值迅速增加。
土的最优含水量的大小随土的性质而异，试验表明约在土的塑限附近。
有各种理论解释这种现象的机理。
归纳起来，可以这样理解：当含水量很小时，颗粒表面的水膜很薄，要使颗粒相互移动需要克服很大的粒间阻力，因而需要消耗很大的能量。
这种阻力可能来源于毛细压力或者结合水的剪切阻力。
随着含水量增加，水膜加厚，粒间阻力减小，颗粒就容易移动。
但是，当含水量超过最优含水量以后，水膜继续增厚所引起的润滑作用已不明显。
这时，土中的剩余空气已经不多，并且处于与大气隔绝的封闭状态。
封闭气体很难全部被赶走，因此击实曲线不可能达到饱和曲线，也即击实土不会达到完全饱和状态。
注意到，这里所讨论的是粘性土，粘性土的渗透性很小，在击实的过程中，土中的水来不及渗出，在压实的过程中可以认为含水量保持不变，因此必然是含水量愈高得到的压实
干密度愈小。
2．压实功能的影响
压实功能是指压实单位体积土所消耗的能量。
击实试验中的压实功能可用下式表示：
(11-2)
式中 E —压实功能；
W —击锤的质量，在标准击实
试验中击锤质量为2.5kg；
d—落距，击实试验中定为0.30m;
N —每层土的击实次数，标准试
验为27击；
n—铺土层数，试验中分3层；
V—击实筒的体积，为。
每层土的压实次数不同，即表示压实功能有差异。
同一种土，用不同的功能压实，得到的压实曲线如图11-4所示。
曲线表明，压实功能愈大，得到的最优含水量愈小，相应的最大干密
度愈大。
所以，对于同一种土，最优含水量和最大干密度并不是恒值，而是随着压密功能而变化的。
同时，从图中还可以看到，含水量超过最优含水量以后，压实功能的影响随含水量的增加而
逐渐减小。
压实曲线均靠近于饱和曲线。
图11-4不同压实功能的击实曲线
3.填土的含水量和辗压标准的控制
由于粘性填土存在最优含水量，因此在填土施工时应将土料的含水量控制在最优含水量左右，以期用较小的能量获得最大的密度。
当含水量控制在最优含水量的左侧时(即小于最优含水量)，压实土的结构常具有絮凝结构的特征。
这样的土比较均匀，强度较高，较脆硬，不易压密，但浸水时容易产生附加沉降。
当含水量控制在最优含水量的右侧时（即大于最优含水量），土具有分散结构的特征。
这样的土可塑性大，适应变形的能力强，但强度较低，且具有不等向性。
所以，含水量比最优含水量偏高或偏低，填土的性质各有优缺点。
因此，要根据对填土提出的要求和当地土料的天然含水量，选定合适的含水量进行压实，一般选用的含水量要求在范围内。
图11-5粗粒土的击实曲线
要求填土达到的压密标准，工程上采用压实度控制。
压实度的定义为：
(11-3)
我国土坝设计规范中规定，Ⅰ、Ⅱ级土石坝，填土的压实度应达到95%–98%以上，Ⅲ至V 级土石坝，压实度应大于92%–95%。
填土地基的压实标准也可参照这一规定。
式中的标准压实功能规定为607.5kN·m/m3，相当于压实试验中每层土夯击27次。
11.2.2无粘性土的压实性
砂和砂砾等无粘性土的压实性也与含水量有关，不过不存在最优含水量问题。
一般在完全干燥或者充分洒水饱和的情况下容易压实到较大的干密度。
潮湿状态，由于毛细压力增加了粒间阻力，压实干密度显著降低。
粗砂在含水量为4-5%左右，中砂在含水量为7%左右时，压实干密度最小，如图11-5所示。
所以，在压实砂砾时要充分洒水使土料饱和。
无粘性土的压实标准，一般用相对密度控制。
以前要求相对密度达到0.70以上，近年来根据地震震害资料的分析结果，认为高烈度区相对密度还应提高。
室内试验的结果也表明，对于饱和的无粘性土，在静力或动力的作用下，相对密度大于0.70-0.75时，土的强度明显增加，变形显著减小，可以认为相对密度0.7-0.75是土的力学性质的一个转折点。
同时由于大功率的振动辗压机具的发展，提高辗压密实度成为可能。
所以，我国现行的《水工建筑物抗震设计规范》规定，位于浸润线以上的无粘性土要求相对密度达到0.7以上，而浸润线以下的饱和土，相对密度则应达到0.75–0.85。
这些标准对于有抗震要求的其它类型的填土，也可参照采用。
[例题1-1] 某土料场土料的分类为低液限粘土(CL)，天然含水量21%，土粒相对密度。
室内标准功能压实试验得到最大干密度 1.85g/cm3。
设计中取压实度%宜，并要求压实后土的饱和度0.9。
问该土料的天然含水量是否适于填筑？碾压时土料的含水量应控制为多大？
[解] 1.求压实后土的孔隙比
由式(11-3)，填土的干密度
则压实后土的孔隙比
假设土粒的体积，则
孔隙的体积
土粒的质量
2．求碾压含水量
根据题意，按饱和度控制含水量。
因此，水的体积为：
则水的质量
因此，填土的含水量
即辗压时土料的含水量应控制在18%左右。
料场土的含水量超过3%以上，不太适宜直接
填筑，最好进行翻晒处理。
