三极管状态判断NPN管:放大状态Vc>Vb>Ve,饱和状态Vb>ve,Vb>vc,截止状态Vc=+V,Vb=0PNP管:放大状态Ve>Vb>Vc,饱和状态Vb<ve,Vb<vc,截止状态Vc=-V(负电源供电)饱和状态时Vce为0.2V(npn和pnp管都是一样的)静态工作点可以测量出来发射结和集电结都是正向偏置时就已经饱和了.此时,Ube>Uce.当晶体管的Ube增大时,Ic不是明显的增大说明进入饱和状态,对于小功率管,可以认为当Uce=Ube,即Ucb=0时,处于临界饱三极管简介晶体三极管的结构和类型晶体三极管,是半导体基本元器件之一,具有电流放大作用,是电子电路的核心元件。
三极管是在一块半导体基片上制作两个相距很近的PN结,两个PN结把正块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区,排列方式有PNP和NPN两种,从三个区引出相应的电极,分别为基极b发射极e和集电极c。
发射区和基区之间的PN结叫发射结,集电区和基区之间的PN结叫集电极。
基区很薄,而发射区较厚,杂质浓度大,PNP型三极管发射区"发射"的是空穴,其移动方向与电流方向一致,故发射极箭头向里;NPN型三极管发射区"发射"的是自由电子,其移动方向与电流方向相反,故发射极箭头向外。
发射极箭头向外。
发射极箭头指向也是PN结在正向电压下的导通方向。
硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。
三极管的封装形式和管脚识别常用三极管的封装形式有金属封装和塑料封装两大类,引脚的排列方式具有一定的规律,底视图位置放置,使三个引脚构成等腰三角形的顶点上,从左向右依次为e b c;对于中小功率塑料三极管按图使其平面朝向自己,三个引脚朝下放置,则从左到右依次为e b c。
目前,国内各种类型的晶体三极管有许多种,管脚的排列不尽相同,在使用中不确定管脚排列的三极管,必须进行测量确定各管脚正确的位置,或查找晶体管使用手册,明确三极管的特性及相应的技术参数和资料。

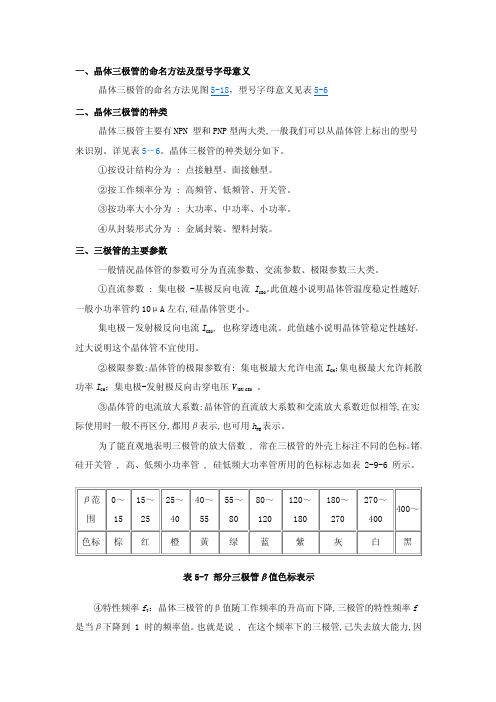

一、晶体三极管的命名方法及型号字母意义晶体三极管的命名方法见图5-18,型号字母意义见表5-6二、晶体三极管的种类晶体三极管主要有NPN型和PNP型两大类,一般我们可以从晶体管上标出的型号来识别。
详见表5-6。
晶体三极管的种类划分如下。
①按设计结构分为:点接触型、面接触型。
②按工作频率分为:高频管、低频管、开关管。
③按功率大小分为:大功率、中功率、小功率。
④从封装形式分为:金属封装、塑料封装。
三、三极管的主要参数一般情况晶体管的参数可分为直流参数、交流参数、极限参数三大类。
①直流参数:集电极-基极反向电流ICBO。
此值越小说明晶体管温度稳定性越好。
一般小功率管约10μA左右,硅晶体管更小。
集电极-发射极反向电流ICEO,也称穿透电流。
此值越小说明晶体管稳定性越好。
过大说明这个晶体管不宜使用。
②极限参数:晶体管的极限参数有:集电极最大允许电流ICM;集电极最大允许耗散功率ICM ;集电极-发射极反向击穿电压V(BR)CEO。
③晶体管的电流放大系数:晶体管的直流放大系数和交流放大系数近似相等,在实际使用时一般不再区分,都用β表示,也可用hFE表示。
为了能直观地表明三极管的放大倍数,常在三极管的外壳上标注不同的色标。
锗、硅开关管,高、低频小功率管,硅低频大功率管所用的色标标志如表2-9-6所示。
β范围0~1515~2525~4040~5555~8080~120120~180180~270270~400400~色标棕红橙黄绿蓝紫灰白黑表5-7部分三极管β值色标表示④特性频率fT:晶体三极管的β值随工作频率的升高而下降,三极管的特性频率f 是当β下降到1时的频率值。
也就是说,在这个频率下的三极管,己失去放大能力,因为晶体管的工作频率必须小于晶体管特性频率的一半以下。
四、常用晶体三极管的外形识别①小功率晶体三极管外形电极识别:对于小功率晶体三极管来说,有金属外壳和塑料外壳封装两种,如图5-25所示。
图5-25小功率晶体三极管电极识别②大功率晶体三极管外形电极识别:对于大功率晶体三极管,外形一般分为F型,G 型两种,如图5-26(a)所示。
判别三极管的好坏三个必须要掌握的“判别方法”
一、外观检查法
1、检查外观颜色:三极管的外观颜色一般为三种:红色、绿色、黑色,三种颜色分别代表不同的类型,如:红色代表信号管,绿色代表功率管,黑色代表电源管。
2、检查外观龙骨:如果三极管外观的龙骨有拆开、变形、变色、烧焦、损坏等现象,说明三极管已经损坏。
3、检查管壳整体情况:如果三极管管壳有破损、漏电、变形、沾污
等情况,说明三极管可能已经损坏。
二、电性检查
1、管芯横向接触检查:即通过管芯的横向接触点,测量管芯的电性,来判断三极管是否OK。
2、管芯接线端子检查:在检查三极管的有关参数时,要把三极管的
管芯接线端子的电阻及导通电压等参数测量准确,以判断 three legged transistor 的好坏。
3、管芯有关参数检查:通过测量三极管的有关参数,如饱和电压、
开启电压、截止电压、漏电流、集电极放电极关断电压、以及各种电性指标,判断三极管是否OK。
三、功能检查
1、对三极管的功能进行实验测试:使用依据电路图原理和产品功能
设计的测试电路,对三极管的功能进行实验测试,由测试结果来判断三极
管是否OK。
2、测量三极管工作输出参数:测量三极管工作的输出参。
三极管的检测及其管脚的判别使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了,它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。
但有朋友会说在测量某些无件时,它不如指针式的万用表,如测三极管。
我倒认为数字万用表在测量三极管时更加的方便。
以下就是我自己的一些使用经验,我是通常是这样去判断小型的三极管器件的。
大家不妨试试看是否好用或是否正确,如有意见或问题可以发信给我。
手头上有一些BC337的三极管,假设不知它是PNP管还是NPN 管。
图1三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下图。
中间的是基极(B极)。
图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。
看上图可知,对于PNP管的基极是二个负极的共同点,NPN管的基极是二个正极的共同点。
这时我们可以用数字万用表的二极管档去测基极,看图3。
对于PNP管,当黑表笔(连表内电池负极)在基极上,红表笔去测另两个极时一般为相差不大的较小读数(一般0.5-0.8),如表笔反过来接则为一个较大的读数(一般为1)。
对于NPN表来说则是红表笔(连表内电池正极)连在基极上。
从图4,图5可以得知,手头上的BC337为NPN管,中间的管脚为基极。
图3万用表的二极管测量档图4判断BC337的B极和管型(1)图4判断BC337的B极和管型(2)找到基极和知道是什么类型的管子后,就可以来判断发射极和集电极了。
如果使用指针式万用表到了这个步可能就要用到两只手了,甚至有朋友会用到嘴舌,可以说是蛮麻烦的。
而利用数字表的三伋管hFE档(hFE 测量三极管直流放大倍数)去测就方便多了,当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性,我自己则认为还是加上上面的步骤方便准确一些。
把万用表打到hFE档上,BC337卑下到NPN的小孔上,B极对上面的B字母。
读数,再把它的另二脚反转,再读数。
读数较大的那次极性就对上表上所标的字母,这时就对着字母去认BC337的C,E 极。
三极管知识及极性判别方法三极管知识及极性判别方法晶体三极管的结构和类型晶体三极管,是半导体基本元器件之一,具有电流放大作用,是电子电路的核心元件。
三极管是在一块半导体基片上制作两个相距很近的PN结,两个PN结把正块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区,排列方式有PNP和NPN两种,从三个区引出相应的电极,分别为基极b发射极e和集电极c。
发射区和基区之间的PN结叫发射结,集电区和基区之间的PN结叫集电极。
基区很薄,而发射区较厚,杂质浓度大,PNP型三极管发射区"发射"的是空穴,其移动方向与电流方向一致,故发射极箭头向里;NPN型三极管发射区"发射"的是自由电子,其移动方向与电流方向相反,故发射极箭头向外。
发射极箭头向外。
发射极箭头指向也是PN结在正向电压下的导通方向。
硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。
三极管的封装形式和管脚识别常用三极管的封装形式有金属封装和塑料封装两大类,引脚的排列方式具有一定的规律,底视图位置放置,使三个引脚构成等腰三角形的顶点上,从左向右依次为e b c;对于中小功率塑料三极管按图使其平面朝向自己,三个引脚朝下放置,则从左到右依次为e b c。
目前,国内各种类型的晶体三极管有许多种,管脚的排列不尽相同,在使用中不确定管脚排列的三极管,必须进行测量确定各管脚正确的位置,或查找晶体管使用手册,明确三极管的特性及相应的技术参数和资料。
晶体三极管的电流放大作用晶体三极管具有电流放大作用,其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。
这是三极管最基本的和最重要的特性。
我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数,用符号“β”表示。
电流放大倍数对于某一只三极管来说是一个定值,但随着三极管工作时基极电流的变化也会有一定的改变。
晶体三极管的三种工作状态截止状态:当加在三极管发射结的电压小于PN结的导通电压,基极电流为零,集电极电流和发射极电流都为零,三极管这时失去了电流放大作用,集电极和发射极之间相当于开关的断开状态,我们称三极管处于截止状态。

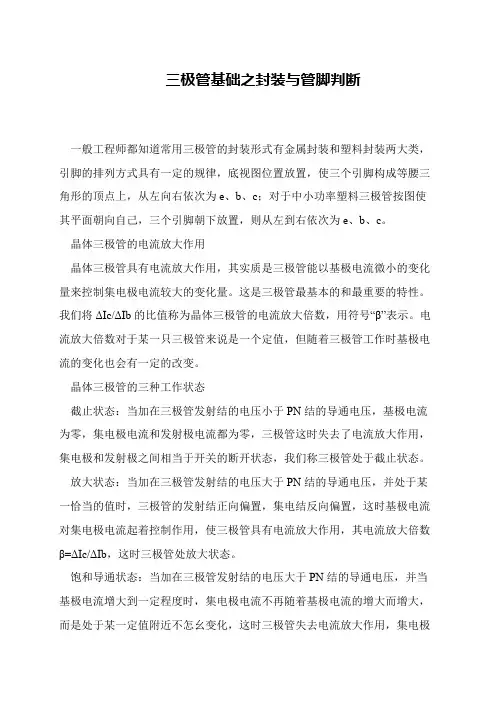

三极管基础之封装与管脚判断
一般工程师都知道常用三极管的封装形式有金属封装和塑料封装两大类,引脚的排列方式具有一定的规律,底视图位置放置,使三个引脚构成等腰三角形的顶点上,从左向右依次为e、b、c;对于中小功率塑料三极管按图使其平面朝向自己,三个引脚朝下放置,则从左到右依次为e、b、c。
晶体三极管的电流放大作用
晶体三极管具有电流放大作用,其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。
这是三极管最基本的和最重要的特性。
我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数,用符号“β”表示。
电流放大倍数对于某一只三极管来说是一个定值,但随着三极管工作时基极电流的变化也会有一定的改变。
晶体三极管的三种工作状态
截止状态:当加在三极管发射结的电压小于PN结的导通电压,基极电流为零,集电极电流和发射极电流都为零,三极管这时失去了电流放大作用,集电极和发射极之间相当于开关的断开状态,我们称三极管处于截止状态。
放大状态:当加在三极管发射结的电压大于PN结的导通电压,并处于某一恰当的值时,三极管的发射结正向偏置,集电结反向偏置,这时基极电流对集电极电流起着控制作用,使三极管具有电流放大作用,其电流放大倍数β=ΔIc/ΔIb,这时三极管处放大状态。
饱和导通状态:当加在三极管发射结的电压大于PN结的导通电压,并当基极电流增大到一定程度时,集电极电流不再随着基极电流的增大而增大,而是处于某一定值附近不怎幺变化,这时三极管失去电流放大作用,集电极。

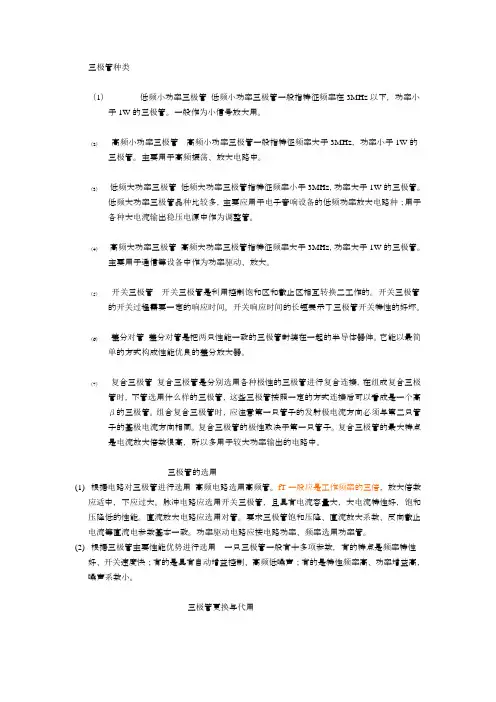

三极管种类(1)低频小功率三极管低频小功率三极管一般指特征频率在3MHz以下,功率小于1W的三极管。
一般作为小信号放大用。
高频小功率三极管高频小功率三极管一般指特征频率大于3MHz,功率小于1W的(2)三极管。
主要用于高频振荡、放大电路中。
低频大功率三极管低频大功率三极管指特征频率小于3MHz,功率大于1W的三极管。
(3)低频大功率三极管品种比较多,主要应用于电子音响设备的低频功率放大电路种;用于各种大电流输出稳压电源中作为调整管。
高频大功率三极管高频大功率三极管指特征频率大于3MHz,功率大于1W的三极管。
(4)主要用于通信等设备中作为功率驱动、放大。
开关三极管开关三极管是利用控制饱和区和截止区相互转换二工作的。
开关三极管(5)的开关过程需要一定的响应时间。
开关响应时间的长短表示了三极管开关特性的好坏。
差分对管差分对管是把两只性能一致的三极管封装在一起的半导体器件。
它能以最简(6)单的方式构成性能优良的差分放大器。
复合三极管复合三极管是分别选用各种极性的三极管进行复合连接,在组成复合三极(7)管时,不管选用什么样的三极管,这些三极管按照一定的方式连接后可以看成是一个高β的三极管。
组合复合三极管时,应注意第一只管子的发射极电流方向必须与第二只管子的基极电流方向相同。
复合三极管的极性取决于第一只管子。
复合三极管的最大特点是电流放大倍数很高,所以多用于较大功率输出的电路中。
三极管的选用(1) 根据电路对三极管进行选用高频电路选用高频管。
fT一般应是工作频率的三倍,放大倍数应适中,不应过大。
脉冲电路应选用开关三极管,且具有电流容量大,大电流特性好,饱和压降低的性能。
直流放大电路应选用对管。
要求三极管饱和压降、直流放大系数、反向截止电流等直流电参数基本一致。
功率驱动电路应按电路功率、频率选用功率管。
(2) 根据三极管主要性能优势进行选用一只三极管一般有十多项参数,有的特点是频率特性好、开关速度快;有的是具有自动增益控制、高频低噪声;有的是特性频率高、功率增益高,噪声系数小。
三极管的管型及管脚的判别是电子技术初学者的一项基本功,为了帮助读者迅速掌握测判方法,笔者总结出四句口诀:“三颠倒,找基极;PN结,定管型;顺箭头,偏转大;测不准,动嘴巴。
”下面让我们逐句进行解释吧。
一、三颠倒,找基极大家知道,三极管是含有两个PN结的半导体器件。
根据两个PN结连接方式不同,可以分为NPN型和PNP型两种不同导电类型的三极管,图1是它们的电路符号和等效电路。
测试三极管要使用万用电表的欧姆挡,并选择R×100或R×1k挡位。
图2绘出了万用电表欧姆挡的等效电路。
由图可见,红表笔所连接的是表内电池的负极,黑表笔则连接着表内电池的正极。
假定我们并不知道被测三极管是NPN型还是PNP型,也分不清各管脚是什么电极。
测试的第一步是判断哪个管脚是基极。
这时,我们任取两个电极(如这两个电极为1、2),用万用电表两支表笔颠倒测量它的正、反向电阻,观察表针的偏转角度;接着,再取1、3两个电极和2、3两个电极,分别颠倒测量它们的正、反向电阻,观察表针的偏转角度。
在这三次颠倒测量中,必然有两次测量结果相近:即颠倒测量中表针一次偏转大,一次偏转小;剩下一次必然是颠倒测量前后指针偏转角度都很小,这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。
二、PN结,定管型找出三极管的基极后,我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。
将万用表的黑表笔接触基极,红表笔接触另外两个电极中的任一电极,若表头指针偏转角度很大,则说明被测三极管为NPN型管;若表头指针偏转角度很小,则被测管即为PNP型。
三、顺箭头,偏转大找出了基极b,另外两个电极哪个是集电极c,哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。
(1) 对于NPN型三极管,穿透电流的测量电路如图3所示。
根据这个原理,用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec,虽然两次测量中万用表指针偏转角度都很小,但仔细观察,总会有一次偏转角度稍大,此时电流的流向一定是:黑表笔→c极→b极→e极→红表笔,电流流向正好与三极管符号中的箭头方向一致(“顺箭头”),所以此时黑表笔所接的一定是集电极c,红表笔所接的一定是发射极e。
按材质分三极管种类有:硅管、锗管。
b 按结构分三极管的种类有:NPN PNP.c 按三极管消耗功率的不同三极管的种类有小功率管中功率管和大功率管等d 按功能分三极管种类有开关管功率管达林顿管光敏管等下面是对一些三极管的简述(1)低频率小功率三极管,低频率小功率三极管一般是指特征频率在3MHz以下,功率小于1w的三极管。
一般作为小信号放大用(2)高频率小功率三极管,是指一般特征频率大于3MHz,功率小于1w的三极管。
主要用于高频振荡,放大电路中。
(3)低频率大功率三极管是指特征频率小于3MHz,功率大于1W的三极管。
主要用于通信等设备中作为调整管。
(4)高频大功率三极管是指特征频率大于3MHz,功率大于1W的三极管,主要用于通信等设备中作为功率驱动,放大。
(5)开关三极管是利用控制饱和区和截止区相互转换工作的。
开关三极管的开关过程需要一定的响应时间,开关响应的长短表示三极管开关特征的好坏。
(6)差分对管是把两只性能一致的三极管封装在一起的半导体器件。
它能以最简单的方式构成性能优良的差分放大器。
(7)复合三极管是分别选用各种极性的三极管进行复合连接。
在组成复合连接三极管时,不管选用什么样的三极管,这些三极管按照一定的方式连接后可以看成一个高频的三极管。
组合复合三极管时,应注意第一只管子的发射级电流方向必须与第二只管子的基级电流方向相同,复合三极管的极性取决于第一只管子。
复合三极管的最大特性时电流放大倍数很高、所以多用于较大功率输出的电路中半导体三极管也称为晶体三极管,可以说它是电子电路中最重要的器件。
它最主要的功能是电流放大和开关作用。
三极管顾名思义具有三个电极。
二极管是由一个PN结构成的,而三极管由两个PN结构成,共用的一个电极成为三极管的基极(用字母b表示)。
其他的两个电极成为集电极(用字母c表示)和发射极(用字母e表示)由于不同的组合方式,形成了一种是NPN型的三极管,另一种是PNP型的三极管。
大中小功率三极管判别
初学维修的朋友遇到难以查清的大中小功率三极管,如何判别它的极性?方法如下:
1.用数字万用表二极管档测量不同材料制作的三极管会显示不同的电压降,尽管有时电压降的差别很小,但仍可从中判断三极管的类型以及三个极。
判别方法:将数字万用表拨至二极管测量档,红表笔接被测管任一引脚,黑表笔分别触碰另两引脚,如果,两次触碰显示的电压降不同,则说明红表笔接的是NPN型管b极,电压降较大对应的黑表笔接e极,电压降较小对应的黑表笔接c极。
同理,若用黑表笔接被测管任一引脚,红表笔分别触碰另两引脚,如果有两次电压降大小不同,则表明黑表笔接的是PNP管b极,电压降较大对应的红表笔接e极,电压降较小对应的红表笔接c极。
如果两次触碰的电压降均大于400mV,则表明被测管是硅管;如果两次电压降均在80~400mV之间,则表明被测管是锗管。
如果交换红、黑表笔出现多种电压降读数,则表明被测管内某PN结击穿;如果均无电压降读数,则表明被测管内部断路
2 大功率晶体三极管的检测
利用万用表检测中、小功率三极管的极性、管型及性能的各种方法,对检测大功率三极管来说基本上适用。
但是,由于大功率三极管的工作电流比较大,因而其PN结的面积也较大。
PN结较大,其反向饱和电流也必然增大。
所以,若像测量中、小功率三极管极间电阻那样,使用万用表的R×1k挡测量,必然测得的电阻值很小,好像极间短路一样,所以通常使用R×10或R×1挡检测大功率三极管。
3普通达林顿管的检测
用万用表对普通达林顿管的检测包括识别电极、区分PNP和NPN类型、估测放大能力等项内容。
因为达林顿管的E-B极之间包含多个发射结,所以应该使用万用表能提供较高电压的R×10K挡进行测量。
4 大功率达林顿管的检测
检测大功率达林顿管的方法与检测普通达林顿管基本相同。
但由于大功率达林顿管内部设置了V3、R1、R2等保护和泄放漏电流元件,所以在检测量应将这些元件对测量数据的影响加以区分,以免造成误判。
具体可按下述几个步骤进行:
A 用万用表R×10K挡测量B、C之间PN结电阻值,应明显测出具有单向导电性能。
正、反向电阻值应有较大差异。
B 在大功率达林顿管B-E之间有两个PN结,并且接有电阻R1和R2。
用万用表电阻挡检测时,当正向测量时,测到的阻值是B-E结正向电阻与R1、R2
阻值并联的结果;当反向测量时,发射结截止,测出的则是(R1+R2)电阻之和,大约为几百欧,且阻值固定,不随电阻挡位的变换而改变。
但需要注意的是,有些大功率达林顿管在R1、R2、上还并有二极管,此时所测得的则不是(R1+R2)之和,而是(R1+R2)与两只二极管正向电阻之和的并联电阻值。
5带阻尼行输出三极管的检测
将万用表置于R×1挡,通过单独测量带阻尼行输出三极管各电极之间的电
阻值,即可判断其是否正常。
具体测试原理,方法及步骤如下:
A 将红表笔接E,黑表笔接B,此时相当于测量大功率管B-E结的等效二极管与保护电阻R并联后的阻值,由于等效二极管的正向电阻较小,而保护电阻R 的阻值一般也仅有20~50 ,所以,二者并联后的阻值也较小;反之,将表笔对调,即红表笔接B,黑表笔接E,则测得的是大功率管B-E结等效二极管的反向电阻值与保护电阻R的并联阻值,由于等效二极管反向电阻值较大,所以,此时测得的阻值即是保护电阻R的值,此值仍然较小。
B 将红表笔接C,黑表笔接B,此时相当于测量管内大功率管B-C结等效二极管的正向电阻,一般测得的阻值也较小;将红、黑表笔对调,即将红表笔接B,黑表笔接C,则相当于测量管内大功率管B-C结等效二极管的反向电阻,测得的阻值通常为无穷大。
C 将红表笔接E,黑表笔接C,相当于测量管内阻尼二极管的反向电阻,测得的阻值一般都较大,约300~∞;将红、黑表笔对调,即红表笔接C,黑表笔接E,则相当于测量管内阻尼二极管的正向电阻,测得的阻值一般都较小,约几欧至几十欧。
国产三极管用颜色表示放大倍数时,一般颜色与放大倍数对应关系如下:。
