如何判断三极管的类型和极性

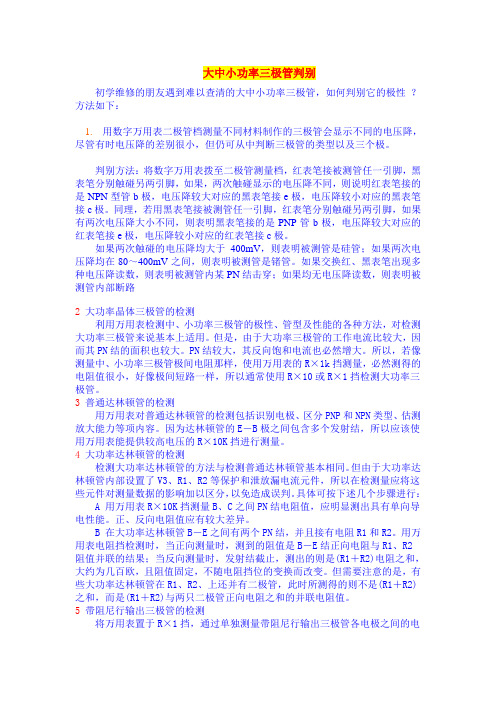

大中小功率三极管判别初学维修的朋友遇到难以查清的大中小功率三极管，如何判别它的极性？方法如下：1.用数字万用表二极管档测量不同材料制作的三极管会显示不同的电压降，尽管有时电压降的差别很小，但仍可从中判断三极管的类型以及三个极。

判别方法：将数字万用表拨至二极管测量档，红表笔接被测管任一引脚，黑表笔分别触碰另两引脚，如果，两次触碰显示的电压降不同，则说明红表笔接的是NPN型管b极，电压降较大对应的黑表笔接e极，电压降较小对应的黑表笔接c极。

同理，若用黑表笔接被测管任一引脚，红表笔分别触碰另两引脚，如果有两次电压降大小不同，则表明黑表笔接的是PNP管b极，电压降较大对应的红表笔接e极，电压降较小对应的红表笔接c极。

如果两次触碰的电压降均大于400mV，则表明被测管是硅管；如果两次电压降均在80～400mV之间，则表明被测管是锗管。

如果交换红、黑表笔出现多种电压降读数，则表明被测管内某PN结击穿；如果均无电压降读数，则表明被测管内部断路2 大功率晶体三极管的检测利用万用表检测中、小功率三极管的极性、管型及性能的各种方法，对检测大功率三极管来说基本上适用。

但是，由于大功率三极管的工作电流比较大，因而其PN结的面积也较大。

PN结较大，其反向饱和电流也必然增大。

所以，若像测量中、小功率三极管极间电阻那样，使用万用表的R×1k挡测量，必然测得的电阻值很小，好像极间短路一样，所以通常使用R×10或R×1挡检测大功率三极管。

3普通达林顿管的检测用万用表对普通达林顿管的检测包括识别电极、区分PNP和NPN类型、估测放大能力等项内容。

因为达林顿管的E－B极之间包含多个发射结，所以应该使用万用表能提供较高电压的R×10K挡进行测量。

4 大功率达林顿管的检测检测大功率达林顿管的方法与检测普通达林顿管基本相同。

但由于大功率达林顿管内部设置了V3、R1、R2等保护和泄放漏电流元件，所以在检测量应将这些元件对测量数据的影响加以区分，以免造成误判。

使用万用表对三极管极性的判断本文只针对NPN型三极管判别加以说明，对于PNP三极管判别在表笔搭接上与NPN型相反
三极管的三支引脚，基极（B）、集电极（C）、和发射极（E），可以利用万用表简单地判定出。

三极管的ｈFE值也可测得。

将万用表的红棒（－）和黑棒（＋）测三极管的任意两支管脚（1K档），若呈低阻值，则其中有一脚为基极（B）。

之后，将红棒（－）移至第三支脚，若仍呈低电阻，则未移动的黑棒所接的脚为基极，并得知此三极管为NPN型。

如何检测好坏：
1，判断集电极-发射极之间漏电，您找到集电极和发射极后，您若直接用万用表测这二支引脚，无论极性如何对换，均呈高阻值。

如下图（b）所示。

一只良好的普通硅三级管发射级与集电级万用表指针位置几乎是不动的，若发现阻值变小，说明这只管子性能已不好了。

判断发射级与集电极漏电用万用表10K档位。

2，判断集电极与基极和发射极与基极之间漏电，用10K挡红棒（－）搭在基极引脚上，黑棒依次搭在集电极和发射极引脚上，阻值应为无穷大，万用表指针位置几乎是不动的，若发现表针走动哪怕有一点走动，说明这只三极管性能已不好了。
