显微镜种类ppt课件

刻在边框上
显微镜的总放大倍数=物镜放大倍数X目镜放大倍数
例题
已知：目镜放大倍数为15倍 物镜放大倍数为40倍
求：显微镜的总放大倍数？
显微镜的总放大倍数=目镜放大倍数X物镜放大倍数 =15倍X40倍 =600倍
三、光学显微镜的使用要求
1、显微镜是一种精密仪器，要妥善保养，严 格执行操作规程，保持显微镜的清洁。
操作方法与步骤
5、高倍镜的使用 首先按低倍镜使用方法调好，再旋转转换器，反高
倍接物镜移到正确位置上，可粗略看到物像，再 用细调节轮调至物像清晰为止，如不熟悉时，可 在完成低倍镜调试后，从旁观察，把高倍物镜转 换至工作位置，再用细调节轮调节，直到物像清 晰。 注意：使用高倍物镜时，由于物镜与标本特别近， 要仔细，不能用粗调节轮，只能用微调节轮。
小结、作业
• 课堂小结： • 作业：1、如何计算显微镜的放大倍数？
2、怎样做好显微镜的保养工作？
下课：再见
园艺教使用完毕后，应先将接物镜移开，再取下切
片，把显微镜擦干净，下降镜筒，使物镜 接近载物台，各部分恢复原位，将反光镜 转直，镜体覆盖绸布后，放回箱内并上锁。
讨论、练习
1、光学显微镜的结构分哪几部分？
2、使用显微镜时，玻片移动的方向与视野中 物像移动方向是否一致，为什么？
3、使用高倍接物镜时，要特别注意什么问题， 可何避免事故发生？
转换器
镜筒
粗微调节转轮
功能：调节焦 距，使物像清 晰。
粗调节轮 微调节轮
1接目镜、接物镜
功能:具有放大 作用
接目镜 接物镜
聚光器及光源
聚光器功能:可以集合由 下面光源投射来的光线.
光源:聚光灯、卤素 灯、太阳光等。

通过本实验，我们不仅掌握了显微镜的使 用技巧，还培养了细致观察和记录实验结 果的能力。
对显微镜使用的体会与建议
显微镜操作需细心
在实验过程中，我们发现显微镜操作需要非常细心，稍有 不慎就可能导致观察结果不准确或损坏显微镜。因此，建 议在操作显微镜时要特别小心谨慎。
增加实践操作机会
虽然本次实验让我们掌握了显微镜的基本操作，但我们认 为增加实践操作机会，多进行一些实验操作，能够更好地 提高我们的实验技能和观察能力。
学习显微镜的使用方法
总结词
学会正确操作显微镜的步骤和方法。
详细描述
使用显微镜时，需要先打开光源，放置样本，调节焦距，观察并调整亮度、对 比度等参数，以确保观察效果最佳。
掌握显微镜的成像原理
总结词
理解显微镜如何将微小物体放大并清 晰呈现的原理。
详细描述
显微镜利用凸透镜的成像原理，将微 小物体放大并清晰呈现，以便观察者 能够看到样本的细节和特征。
在观察植物和动物组织时，我们可以看到不同组织类型的结构特点。例
如，在植物叶片中，我们可以观察到栅栏组织、海绵组织和叶脉等结构；
在肌肉组织中，可以看到肌纤维的排列和横纹。
与理论知识的对比分析
验证理论知识
通过实验观察，我们可以验证课本上所学的理论知识。例如 ，通过观察细胞结构，我们可以验证细胞理论的基本内容； 通过观察微生物的形态，我们可以了解微生物的分类和鉴别 依据。
3
选择样本
选择需要观察的样本，确保其具有代表性。
处理样本
对样本进行必要的处理，如染色、脱水等，以便更好地观察 其结构。
放置样本
将处理好的样本放置在显微镜的载玻片上，确保其平整、稳 定。
显微镜的使用与观察

物镜：由数组透镜组成， 安装于转换器上，又称接 物镜。通常每台显微镜配 备一套不同倍数的物镜， 包括：①低倍物镜：指 1×～6×；②中倍物镜： 指6×～25×；③高倍物镜： 指25×～63×；④油浸物 镜：指90×～100×。
(2)
显微镜的放大倍数， 可粗略视为目镜放大 倍数与物镜放大倍数 的乘积。
（1）镜座：基座部分，用于支持整台显微镜
的平稳。 （2）镜柱：镜座与镜臂之间的直立短柱，起 连接和支持的作用。 （3）镜臂：显微镜后方的弓形部分，是移动 显微镜时握持的部位。有的显微镜在镜臂与 镜柱之间有一活动的倾斜关节，可调节镜筒 向后倾斜的角度，便于观察。
（4）镜筒：安装在镜臂先端的圆筒状结构，上连 目镜，下连接物镜转换器。 （5）物镜转换器：镜筒下端的可自由旋转的圆 盘，用于安装物镜。观察时通过转动转换器来调 换不同倍数的物镜。 （6）载物台：镜筒下方的平台，中央有一圆形的 通光孔。用于放置载玻片。 （7）准焦螺旋：转动时可使镜筒或载物台上下移 动，从而调节成像系统的焦距。大的称为粗准焦 螺旋，小的为细准焦螺旋。必须注意，一般显微 镜装有左右两套准焦螺旋，作用相同，但切勿两 手同时转动两侧的螺旋，防止因双手力量不均产 生扭力，导致螺旋滑丝。
差显微镜就是利用被检物的光程之差进行镜检的。
四.荧光显微镜
荧光显微镜是以紫外线为 光源， 用以照射被检物物体， 使之发出荧光， 然后在显微 镜下观察物体的形状及其所 在位置。细胞中有些物质， 如叶绿素等，受紫外线照射 后可发荧光；另有一些物质 本身虽不能发荧光，但如果 用荧光染料或荧光抗体染色 后，经紫外线照射亦可发荧 光。

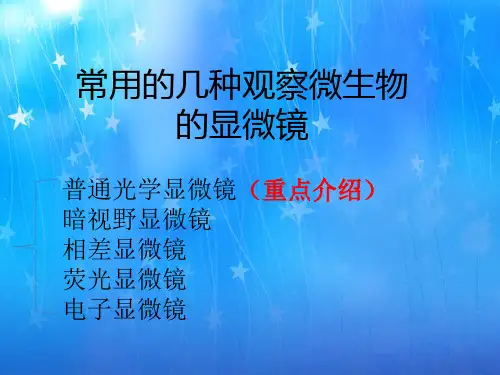

常用的几种观察微生物 的显微镜
普通光学显微镜（重点介绍） 暗视野显微镜 相差显微镜 荧光显微镜 电子显微镜

The Light Microscope
• many types
– bright-field microscope – dark-field microscope – phase-contrast microscope – fluorescence microscopes
• are compound microscopes
Copyright © The McGraw-Hill Companies, Inc. n required for reproduction or display.

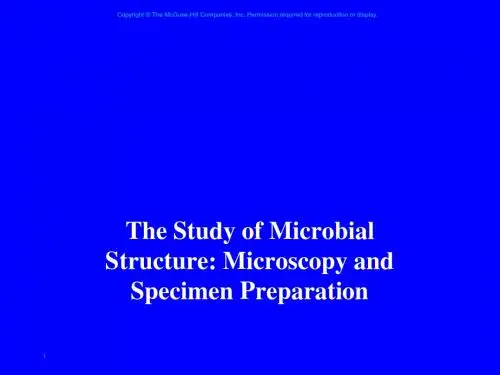

The Study of Microbial Structure: Microscopy and Specimen Preparation
Lenses and the Bending of Light
• light is refracted (bent) when passing from one medium to another • refractive index
– a measure of how greatly a substance slows the velocity of light
Discovery of Microorganisms
• Antony van Leeuwenhoek (1632-1723)
– first person to observe and describe microorganisms accurately
3
Figure 1.1b
Copyright © The McGraw-Hill Companies, Inc. Permission required for reproduction or display.

电子显微镜使用电子束代替光 线进行观察，具有更高的分辨
率和更广泛的适用范围。
扫描隧道显微镜
扫描隧道显微镜是一种用于观 察表面结构的显微镜，常用于 材料科学、生物学等领域。
共聚焦显微镜
共聚焦显微镜是一种用于观察 活细胞和组织的显微镜，可以 观察细胞内部的动态过程。
02
显微镜结构
显微镜的基本结构
01
载物台移动不顺畅
可能是载物台上的标本放置不当或标本夹过 紧，需要重新调整标本或更换标本夹。
照明不均匀
可能是光源部分出现问题，需要对光源进行 检查和调整。
06
显微镜应用实例
在生物学中的应用
观察细胞结构
显微镜可以放大并清晰地显示细胞的结构，使得生物学家能够更 深入地研究细胞的功能和形态。
鉴定微生物种类
正确操作
严格按照操作规程使用显微镜，避免粗暴操作导致显微镜 损坏。在使用过程中如出现异常情况，应立即停止操作并 联系专业人员维修。
05
显微镜维护与保养
显微镜的清洁与保养
清洁镜头
使用专用的镜头纸或镜头清洁 液，擦拭显微镜的镜头，以保
持其清晰度。
清洁载物台
定期使用消毒液清洁载物台， 以防止细菌滋生。
显微镜使用的注意事项
保护光学系统
避免用手触摸透镜和反光镜，以免污染光学表面。禁止将 样品直接放在载物台上，以免对载物台和样品造成污染。
避免强烈震动
强烈震动可能会影响显微镜的精度和使用效果。应避免在 运输和使用过程中受到强烈的震动。
保持清洁
使用干净的擦镜纸擦拭镜头，以保持镜头清晰。定期清洁 显微镜的各个部件，特别是载物台、粗调焦轮、微调焦轮 等。
03
镜筒
容纳目镜和物镜的管状结构，方便观察者通 过目镜观察样品。

03
显微镜的使用方法
显微镜的安装与调整
安装三脚架
将显微镜的三脚架安装稳定， 确保显微镜放置平稳。
调整高度
根据观察者的身高和观察角度 ，适当调整显微镜的高度。
调节光源
打开光源，调整亮度，确保光 线充足且不刺眼。
校准焦距
旋转载物台，使样本对准镜头 ，通过调节焦距旋钮，使图像
清晰。
样本的制备与安放
选择样本
调焦装置通常由粗调和微调两 部分组成，粗调用于大致调节 焦距，微调用于精确调节焦距。
调焦装置还可以调节光源的位 置，以便更好地照亮样本。
光源
光源是显微镜的重要 组成部件之一，用于 照亮样本。
光源通常可以调节亮 度，以便在不同情况 下获得最佳观察效果。
光源通常采用灯泡或 LED灯，能够提供足 够的亮度以观察样本。
生物ppt课件-显微镜的结构 与使用
目录
• 显微镜简介 • 显微镜的结构 • 显微镜的使用方法 • 显微镜的维护与保养 • 生物显微镜的应用实例
01
显微镜简介
显微镜的发展历程
光学显微镜的起源
光学显微镜的发展始于16世纪， 最早由荷兰眼镜商詹森父子发明。
电子显微镜的出现
20世纪初，电子显微镜问世，其分 辨率比光学显微镜高，能够观察更 细微的结构。
土壤和肥料分析
显微镜可以观察土壤和肥料中的有机物和矿物质成分，了解土壤肥 力和肥料质量等情况，有助于合理施肥和改良土壤。
感谢您的观看
THANKS
选择需要观察的样本，确保样本具有代表性。
制作样本
将样本放在载玻片上，用盖玻片轻轻覆盖， 避免产生气泡。
清洁载玻片
使用酒精棉或纱布清洁载玻片，确保其干净 无杂质。

细胞分化
—— 细胞膜、细胞质、细胞核
原核细胞和真核细胞
区别：是否有“核
膜” ⑴ 原核细胞中有什么结构？
植物细胞的细胞质中有
哪些结构？
⑵ 细胞核和拟核在结构上
有什么不同？
⑶ 你认为原核细胞的结构 简单，还是真核细胞的 结构简单？
*原核细胞与真核细胞的主要区别
区别 细胞大小 细胞核 原核细胞 真核细胞
红细胞
洋葱表皮细胞
85.每一年，我都更加相信生命的浪费是在于：我们没有献出爱，我们没有使用力量，我们表现出自私的谨慎，不去冒险，避开痛苦，也失去了快乐。――[约翰· B· 塔布] 86.微笑，昂首阔步，作深呼吸，嘴里哼着歌儿。倘使你不会唱歌，吹吹口哨或用鼻子哼一哼也可。如此一来，你想让自己烦恼都不可能。――[戴尔· 卡内基] 87.当一切毫无希望时，我看着切石工人在他的石头上，敲击了上百次，而不见任何裂痕出现。但在第一百零一次时，石头被劈成两半。我体会到，并非那一击，而是前面的敲打使它裂开。――[贾柯· 瑞斯] 88.每个意念都是一场祈祷。――[詹姆士· 雷德非] 89.虚荣心很难说是一种恶行，然而一切恶行都围绕虚荣心而生，都不过是满足虚荣心的手段。――[柏格森] 90.习惯正一天天地把我们的生命变成某种定型的化石，我们的心灵正在失去自由，成为平静而没有激情的时间之流的奴隶。――[托尔斯泰] 91.要及时把握梦想，因为梦想一死，生命就如一只羽翼受创的小鸟，无法飞翔。――[兰斯顿· 休斯] 92.生活的艺术较像角力的艺术，而较不像跳舞的艺术；最重要的是：站稳脚步，为无法预见的攻击做准备。――[玛科斯· 奥雷利阿斯] 93.在安详静谧的大自然里，确实还有些使人烦恼.怀疑.感到压迫的事。请你看看蔚蓝的天空和闪烁的星星吧!你的心将会平静下来。[约翰· 纳森· 爱德瓦兹] 94.对一个适度工作的人而言，快乐来自于工作，有如花朵结果前拥有彩色的花瓣。――[约翰· 拉斯金] 95.没有比时间更容易浪费的,同时没有比时间更珍贵的了，因为没有时间我们几乎无法做任何事。――[威廉· 班] 96.人生真正的欢欣，就是在于你自认正在为一个伟大目标运用自己；而不是源于独自发光.自私渺小的忧烦躯壳，只知抱怨世界无法带给你快乐。――[萧伯纳] 97.有三个人是我的朋友爱我的人.恨我的人.以及对我冷漠的人。 爱我的人教我温柔；恨我的人教我谨慎；对我冷漠的人教我自立。――[J·E·丁格] 98.过去的事已经一去不复返。聪明的人是考虑现在和未来，根本无暇去想过去的事。――[英国哲学家培根] 99.真正的发现之旅不只是为了寻找全新的景色，也为了拥有全新的眼光。――[马塞尔· 普劳斯特] 100.这个世界总是充满美好的事物，然而能看到这些美好事物的人，事实上是少之又少。――[罗丹] 101.称赞不但对人的感情，而且对人的理智也发生巨大的作用，在这种令人愉快的影响之下，我觉得更加聪明了，各种想法，以异常的速度接连涌入我的脑际。――[托尔斯泰] 102.人生过程的景观一直在变化，向前跨进，就看到与初始不同的景观，再上前去，又是另一番新的气候――。[叔本华] 103.为何我们如此汲汲于名利，如果一个人和他的同伴保持不一样的速度，或许他耳中听到的是不同的旋律，让他随他所听到的旋律走，无论快慢或远近。――[梭罗] 104.我们最容易不吝惜的是时间，而我们应该最担心的也是时间；因为没有时间的话，我们在世界上什么也不能做。――[威廉· 彭] 105.人类的悲剧，就是想延长自己的寿命。我们往往只憧憬地平线那端的神奇【违禁词，被屏蔽】，而忘了去欣赏今天窗外正在盛开的玫瑰花。――[戴尔· 卡内基] 106.休息并非无所事事，夏日炎炎时躺在树底下的草地，听着潺潺的水声，看着飘过的白云，亦非浪费时间。――[约翰· 罗伯克] 107.没有人会只因年龄而衰老，我们是因放弃我们的理想而衰老。年龄会使皮肤老化，而放弃热情却会使灵魂老化。――[撒母耳· 厄尔曼] 108.快乐和智能的区别在于：自认最快乐的人实际上就是最快乐的，但自认为最明智的人一般而言却是最愚蠢的。――[卡雷贝· C· 科尔顿] 109.每个人皆有连自己都不清楚的潜在能力。无论是谁，在千钧一发之际，往往能轻易解决从前认为极不可能解决的事。――[戴尔· 卡内基] 110.每天安静地坐十五分钟· 倾听你的气息，感觉它，感觉你自己，并且试着什么都不想。――[艾瑞克· 佛洛姆] 111.你知道何谓沮丧---就是你用一辈子工夫，在公司或任何领域里往上攀爬，却在抵达最高处的同时，发现自己爬错了墙头。－－[坎伯] 112.「伟大」这个名词未必非出现在规模很大的事情不可；生活中微小之处，照样可以伟大。――[布鲁克斯] 113.人生的目的有二：先是获得你想要的；然后是享受你所获得的。只有最明智的人类做到第二点。――[罗根· 皮沙尔· 史密斯] 114.要经常听.时常想.时时学习，才是真正的生活方式。对任何事既不抱希望，也不肯学习的人，没有生存的资格。 ――[阿萨· 赫尔帕斯爵士] 115.旅行的精神在于其自由，完全能够随心所欲地去思考.去感觉.去行动的自由。――[威廉· 海兹利特] 116.昨天是张退票的支票，明天是张信用卡，只有今天才是现金；要善加利用。――[凯· 里昂] 117.所有的财富都是建立在健康之上。浪费金钱是愚蠢的事，浪费健康则是二级的谋杀罪。――[B·C·福比斯] 118.明知不可而为之的干劲可能会加速走向油尽灯枯的境地，努力挑战自己的极限固然是令人激奋的经验，但适度的休息绝不可少，否则迟早会崩溃。――[迈可· 汉默] 119.进步不是一条笔直的过程，而是螺旋形的路径，时而前进，时而折回，停滞后又前进，有失有得，有付出也有收获。――[奥古斯汀] 120.无论那个时代，能量之所以能够带来奇迹，主要源于一股活力，而活力的核心元素乃是意志。无论何处，活力皆是所谓“人格力量”的原动力，也是让一切伟大行动得以持续的力量。――[史迈尔斯] 121.有两种人是没有什么价值可言的：一种人无法做被吩咐去做的事，另一种人只能做被吩咐去做的事。――[C·H·K·寇蒂斯] 122.对于不会利用机会的人而言，机会就像波浪般奔向茫茫的大海，或是成为不会孵化的蛋。――[乔治桑] 123.未来不是固定在那里等你趋近的，而是要靠你创造。未来的路不会静待被发现，而是需要开拓，开路的过程，便同时改变了你和未来。――[约翰· 夏尔] 124.一个人的年纪就像他的鞋子的大小那样不重要。如果他对生活的兴趣不受到伤害，如果他很慈悲，如果时间使他成熟而没有了偏见。――[道格拉斯· 米尔多] 125.大凡宇宙万物，都存在着正、反两面，所以要养成由后面.里面，甚至是由相反的一面，来观看事物的态度――。[老子] 126.在寒冷中颤抖过的人倍觉太阳的温暖，经历过各种人生烦恼的人，才懂得生命的珍贵。――[怀特曼] 127.一般的伟人总是让身边的人感到渺小；但真正的伟人却能让身边的人认为自己很伟大。――[G.K.Chesteron] 128.医生知道的事如此的少，他们的收费却是如此的高。――[马克吐温] 129.问题不在于：一个人能够轻蔑、藐视或批评什么，而是在于：他能够喜爱、看重以及欣赏什么。――[约翰· 鲁斯金]

2.3显微镜的成像原理 显微镜和放大镜起着同样的作用，就是把 近处的微小物体成一放大的像，以供人眼观察。 只是显微镜比放大镜可以具有更高的放大率而 已。 物体位于物镜前方，离开物镜的距离大于 物镜的焦距，但小于两倍物镜焦距。所以，它 经物镜以后，必然形成一个倒立的放大的实像 A'B'。 A'B'靠近F2的位置上。再经目镜放大为 虚像A''B''后供眼睛观察。目镜的作用与放大镜 一样。所不同的只是眼睛通过目镜所看到的不 是物体本身，而是物体被物镜所成的已经放大 了一次的像。

D


瑞利判据：当一个点光源的衍射图样的中央最亮 处刚好与另一个点光源的衍射图样的第一级暗纹 相重合时，这两个点光源恰好能被分辨。
恰 能 分 辨
能 分 辨
不 能 分 辨
（1）增大物镜的数值孔径 在物镜和盖玻片之间充以n 较大的油，如香柏油n =1.52,不仅使n 增大，而且孔径角 也增大。 （2）用短波长的光照射 如紫外光显微镜，电子显微镜。
其光学结构原理是 由一个共用的初级物镜，对物 体成像后的两个光束被两组中 间物镜亦称变焦镜分开，并组 成一定的角度称为体视角（一 般为12度--15度），再经各自 的目镜成像，它的倍率变化是 由改变中间镜组之间的距离而 获得， 利用双通道光路，双目镜筒中 的左右两光束不是平行，而是 具有一定的夹角，为左右两眼 提供一个具有立体感的图像。 它实质上是两个单镜筒显微镜 并列放置，两个镜筒的光轴构 成相当于人们用双目观察一个 物体时所形成的视角，以此形 成三维空间的立体视觉图像。

荧光的性质： 吸收光，必需有激发光源 荧光波长＞激发波长（损失热能） 荧光强度极小于激发光的强度 有不同程度的衰减 荧光强度取决于激发光强度、被检物浓度、 荧光效率

3 正确使用
遵循显微镜的使用说明，避免使用不当导致损坏。
显微镜的实验技巧与应用技术
除了基本的显微镜使用技巧外，还有一些高级应用技术，如位移显微镜、相 差显微镜和融合显微镜，可用于更精细的观察和分析。

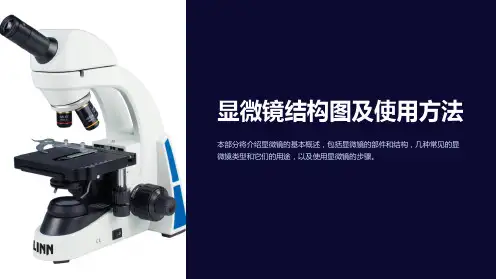

显微镜结构图及使用方法
本部分将介绍显微镜的基本概述，包括显微镜的部件和结构，几种常见的显 微镜类型和它们的用途，以及使用显微镜的步骤。
显微镜的基本概述
显微镜是一种光学仪器，利用光线的折射和放大原理，可以观察细小物体的 微观结构和细节。它是科学研究、医学、教育等领域中不可或缺的工具。
显微镜部件及结构
使用焦距调节钮或移动载物台，将样 本聚焦到清晰可见的图像。
显微镜样本的制备
制备显微镜样本是确保观察到清晰图像的关键。常见的样本制备方法包括切 片、染色、固定和装片。
显微镜的维护保养
1 定期清洁
定期清洁显微镜的镜片和载物台，避免积尘和污渍影响观察。
2 妥善保存
将显微镜放置在干燥、避光和可靠的地方，避免受到潮湿、阳光直射和震动等不良环境。
目镜
位于显微镜顶部，用于观察物体。
物镜
位于显微镜下方，放大并聚焦光线，可以选择不 同倍率的物镜。
载物台
用于放置待观察的样本。
聚光镜
位于物镜下方，调节和控制光线的聚焦度。
显微镜的种类和用途
光学显微镜
通过透射光观察样本内部 的细节和结构。
电子显微镜
利用电子束代替光线，可 以观察更小尺寸的物体。
荧光显微镜
利用特定波长的光激发样 本中的荧光物质，用于细 胞和生物组织的研究。
显微镜的使用步骤
1
2. 调节物镜
2
根据需要选择适当的物镜倍率，并使
用调节钮将物镜转到位。

33
真菌检查：断发毛癣菌-黑点癣
断发毛癣菌：高倍镜下，可见大量典型的小分生孢子〔A〕， 局部小分生孢子肿胀成气球样孢子〔B〕，这是该菌的特征。
34
真菌检查：紫色毛癣菌-黑点癣
35
真菌检查：紫色毛癣菌-黑点癣
36
真菌检查：头癣
发内孢子：断发毛癣菌
37
真菌检查：头癣
发内孢子：紫色毛癣菌
38
真菌检查：头癣
67
螨虫检查：
3. 蠕形螨：幼虫及虫卵
幼虫
虫卵
68
螨虫检查：
4. 疥螨及虫卵：
成虫
虫卵
69
检查工程：
1. 真菌检查 2. 螨虫检查 3. 寄生虫检查
70
寄生虫检查：
1. 头虱：
成虫
71

虫卵
寄生虫检查：
2. 阴虱：
成虫
72
虫卵
寄生虫检查：
3. 蜱虫：
73
74
4. 甲真菌病：
取材部位：病损处，边缘处应先剪掉松脆甲板 取材方法：刀片刮取法
白色浅表型
远端侧位甲下型
11
近段甲下型
真菌检查：菌丝
菌丝：在适宜的环境下孢子长出牙管，逐渐延长呈丝状 镜下特点：有折光性或透光性，多数可见节段性
氢氧化钾染色
12
真菌检查：菌丝
派克墨水染色
13
真菌检查：菌丝
14
真菌检查：菌丝
或螺旋菌丝
15
真菌检查：红色毛癣菌
红色毛癣菌：A为菌丝，B,C均为小分生孢子，自菌丝长出，可呈 簇状聚集，大分生孢子常缺乏。
16
真菌检查：红色毛癣菌
红色毛癣菌：泪滴样小分生孢子为其特征
