固定连接的装配

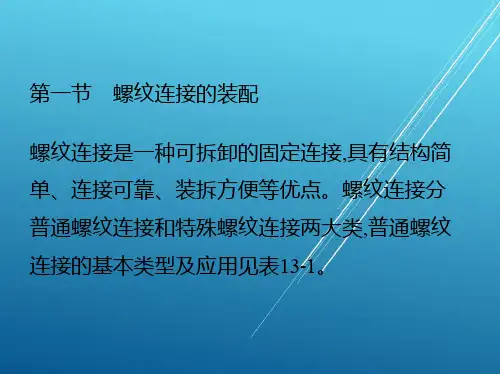

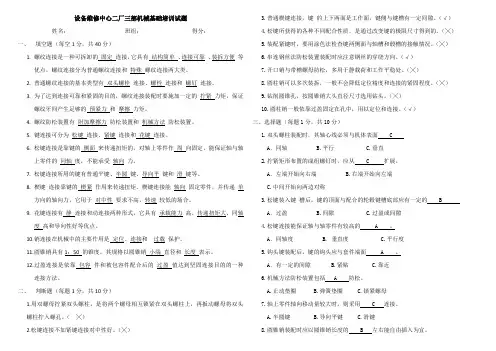

设备维修中心二厂三部机械基础培训试题姓名：班组：得分：一、填空题（每空1分，共40分）1.螺纹连接是一种可拆卸的固定连接，它具有结构简单、连接可靠、装拆方便等优点。

螺纹连接分为普通螺纹连接和特殊螺纹连接两大类。

2.普通螺纹连接的基本类型有双头螺栓连接、螺栓连接和螺钉连接。

3.为了达到连接可靠和紧固的目的，螺纹连接装配时要施加一定的拧紧力矩，保证螺纹牙间产生足够的预紧力和摩擦力矩。

4.螺纹防松装置有附加摩擦力防松装置和机械方法防松装置。

5.键连接可分为松键连接、紧键连接和花键连接。

6.松键连接是靠键的侧面来传递扭矩的，对轴上零件作周向固定，能保证轴与轴上零件的同轴度，不能承受轴向力。

7.松键连接所用的键有普通平键、半圆键、导向平键和滑键等。

8.楔键连接靠键的楔紧作用来传递扭矩。

楔键连接能轴向固定零件，并传递单方向的轴向力，它用于对中性要求不高，转速较低的场合。

9.花键连接有静连接和动连接两种形式，它具有承载能力高、传递扭矩大、同轴度高和导向性好等优点。

10.销连接在机械中的主要作用是定位、连接和过载保护。

11.圆锥销具有1：50 的锥度，其规格以圆锥销小端直径和长度表示。

12.过盈连接是依靠包容件和被包容件配合后的过盈值达到坚固连接目的的一种连接方法。

二、判断题（每题1分，共10分）1.用双螺母拧紧双头螺柱，是将两个螺母相互锁紧在双头螺柱上，再扳动螺母将双头螺柱拧入螺孔。

（╳）2.松键连接不如紧键连接对中性好。

（╳）3.普通楔键连接，键的上下两面是工作面，键侧与键槽有一定间隙。

（√）4.松键所获得的各种不同配合性质，是通过改变键的极限尺寸得到的。

（╳）5.装配紧键时，要用涂色法检查键两侧面与轴槽和毂槽的接触情况。

（╳）6.串连钢丝法防松装置装配时应注意钢丝的穿绕方向。

（√）7.开口销与带槽螺母防松，多用于静载荷和工作平稳处。

（╳）8.圆柱销可以多次装拆，一般不会降低定位精度和连接的紧固程度。

（╳）9.钻削圆锥孔，按圆锥销大头直径尺寸选用钻头。

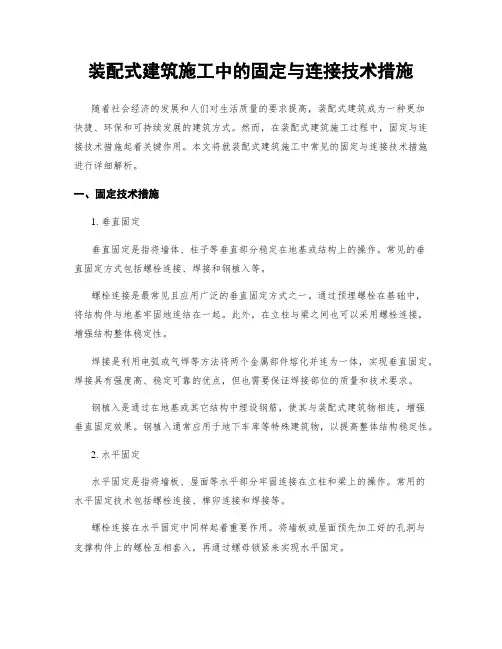

装配式建筑施工中的固定与连接技术措施随着社会经济的发展和人们对生活质量的要求提高，装配式建筑成为一种更加快捷、环保和可持续发展的建筑方式。

然而，在装配式建筑施工过程中，固定与连接技术措施起着关键作用。

本文将就装配式建筑施工中常见的固定与连接技术措施进行详细解析。

一、固定技术措施1. 垂直固定垂直固定是指将墙体、柱子等垂直部分稳定在地基或结构上的操作。

常见的垂直固定方式包括螺栓连接、焊接和钢植入等。

螺栓连接是最常见且应用广泛的垂直固定方式之一。

通过预埋螺栓在基础中，将结构件与地基牢固地连结在一起。

此外，在立柱与梁之间也可以采用螺栓连接，增强结构整体稳定性。

焊接是利用电弧或气焊等方法将两个金属部件熔化并连为一体，实现垂直固定。

焊接具有强度高、稳定可靠的优点，但也需要保证焊接部位的质量和技术要求。

钢植入是通过在地基或其它结构中埋设钢筋，使其与装配式建筑物相连，增强垂直固定效果。

钢植入通常应用于地下车库等特殊建筑物，以提高整体结构稳定性。

2. 水平固定水平固定是指将墙板、屋面等水平部分牢固连接在立柱和梁上的操作。

常用的水平固定技术包括螺栓连接、榫卯连接和焊接等。

螺栓连接在水平固定中同样起着重要作用。

将墙板或屋面预先加工好的孔洞与支撑构件上的螺栓互相套入，再通过螺母锁紧来实现水平固定。

榫卯连接则是利用凸缘（称为榫）和相应的凹口（称为卯）将两个构件连接在一起。

这种传统的连接方式不仅具有较高的承载能力，还方便了拆装维护工作。

焊接也可作为水平固定的手段之一。

通过焊接墙板或屋面与立柱、梁等构件，实现整体结构的稳定性和强度要求。

二、连接技术措施1. 机械连接机械连接是通过螺栓、销或联轴器等元件将不同构件牢固地连结在一起。

其中，螺栓连接最常见且应用广泛。

在装配式建筑施工中，使用螺栓来连接构件是一种高效、可靠的方式。

2. 粘贴连接粘贴连接是通过黏合剂将两个构件直接粘贴在一起。

常见的黏合剂有环氧树脂胶水、聚氨酯胶水等。

这种粘贴方式逐渐得到了广泛应用，并在大型装配式建筑中发挥着重要作用。

钳工工艺学（96新版）习题册全国技工学校机械类通用教材第十三章固定连接的装配一、填空题1、螺纹连接是一种可拆卸的（固定）连接，分为（普通）螺纹链接和（特殊）螺纹连接。

2、普通螺纹连接分为螺栓连接、双头（螺栓）连接和（螺钉）连接三种类型。

3、螺纹连接的配合精度，通常分（精密）、（中等）、（粗糙）三种精度。

4、螺钉旋具是用来旋紧或松开头部带槽的（螺钉），它以（刀体部分）的长度表示规格。

5、专用扳手根据用途不同分为（开口）扳手、（整体）扳手、（成套套筒）扳手、（锁紧）扳手和（内六角）扳手等。

6、对于规定预紧力的螺纹连接，常用控制（扭矩）法、控制（螺栓伸长）法、控制螺纹（扭角）法来保证准确预紧力。

7、螺纹防送目的就是防止（摩擦力矩）减小和螺母（回转）。

8、键是用来（连接）轴和轴上零件，主要用于轴向固定以（传递扭矩）的一种（机械）零件9、松键连接所用的建有普通平键、（半圆）键、（导向平）键和（滑）键等。

10、普通平键连接适用于（高）精度、传递（重）载荷、冲击及（双）向扭矩的场合。

11、楔键连接分（普通）楔键和（铜头）楔键，多用于（对中）要求不高，（转速）较低的场合。

12、花键连接按工作方式分为（静）连接和（动）连接，按齿廓形状分为矩形花键、（渐开线）花键和（三角）花键。

13、花键要素包括花键齿数、（外径、内径）和（键宽）等。

14、花键连接适用于（载荷）较大和（同轴度）要求较高的静连接或（动）连接。

15、销连接在机械中主要作用是（定位、连接）或锁定零件。

16、过盈连接是依靠（包容件（孔））和（被包容件（轴））配合后的（过盈值）达到紧固连接的。

17、过盈连接的配合面多为（圆柱）面，也有（圆锥面）或其他形式的。

18、圆柱面过盈连接，当（过盈量及配合尺寸）较小时，一般采用常温下（压入）配合法装配。

19、圆锥面过盈连接，可采用高压油装配，使（包容件）内径胀大，（被包容件）外径缩小。

二、判断题（对的画√，错的画×）1、标准螺钉旋具常用规格有100、150、200、300和400mm等。

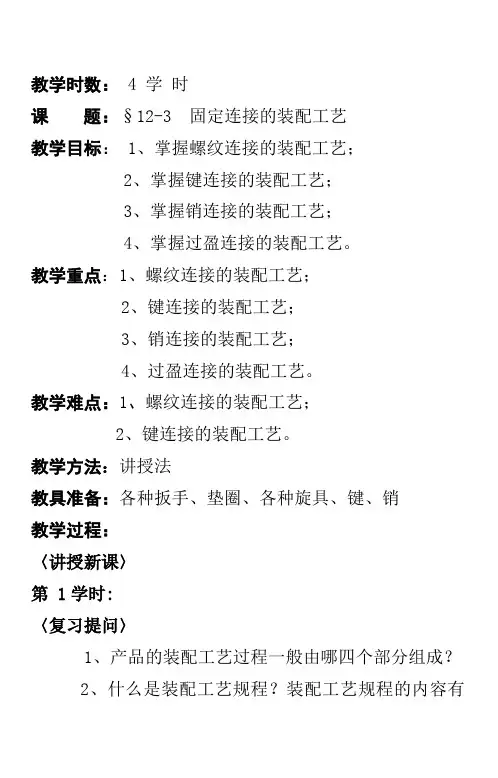

教学时数： 4 学时课题：§12-3 固定连接的装配工艺教学目标：1、掌握螺纹连接的装配工艺；2、掌握键连接的装配工艺；3、掌握销连接的装配工艺；4、掌握过盈连接的装配工艺。

教学重点：1、螺纹连接的装配工艺；2、键连接的装配工艺；3、销连接的装配工艺；4、过盈连接的装配工艺。

教学难点：1、螺纹连接的装配工艺；2、键连接的装配工艺。

教学方法：讲授法教具准备：各种扳手、垫圈、各种旋具、键、销教学过程：〈讲授新课〉第 1学时:〈复习提问〉1、产品的装配工艺过程一般由哪四个部分组成？2、什么是装配工艺规程？装配工艺规程的内容有哪些？〈导入新课〉在生产装配时，各工件是如何连接？〈讲授新课〉§12-3 固定连接的装配工艺一、螺纹连接的装配工艺在生产过程中，螺纹连接是一种可拆的固定连接，它具有结构简单、连接可靠、装拆方便迅速、成本低廉等优点，应用较广泛。

1、螺纹连接的预紧与防松（1）拧紧力距的确定（2）控制螺纹预紧力的方法控制螺纹预紧力的方法通常有以下几点：1）测量螺栓的伸长量2）扭角法3）利用专用的工具扭力距扳手、定力矩扳手（3）防松装置连接用的螺纹一般都有自锁的能力，但在冲击、振动或变载荷作用下，以及温度变化较大的场合，很容易发生脱落，为了确保连接可靠，必须采取有效的防松措施。

螺纹的防松装置，按其工作的原理分为利用附加摩擦力防松和机械法防松两大类。

1）利用附加摩擦力防松装置（先讲示例，分析作用和特点）锁紧螺母弹簧垫圈2）机械法防松装置（先讲示例，分析作用和特点）开口销与带槽螺母止动垫圈串联钢丝3）点铆法防松4）粘接法防松〈巩固练习〉1、控制螺纹预紧力的方法是什么？2、螺纹的连接常采用哪些防松装置？它们的工作原理是什么？3、拧紧螺纹时，如何控制预紧力的大小？〈课堂小结〉本节课介绍了螺纹连接的预紧和防松的有关知识。

〈布置作业〉课堂作业：1、控制螺纹预紧力的方法是什么？2、螺纹的连接常采用哪些防松装置？它们的工作原理是什么？家庭作业：拧紧螺纹时，如何控制预紧力的大小？〈教后感〉第 2学时:〈复习提问〉1、控制螺纹预紧力的方法是什么？2、螺纹的连接常采用哪些防松装置？它们的工作原理是什么？3、拧紧螺纹时，如何控制预紧力的大小？〈引入新课〉〈板书课题〉§12-3 固定连接的装配工艺一、螺纹连接的装配工艺1、螺纹连接的预紧与防松螺纹连接的装配（1）、装配螺纹时常用的工具常用的工具有旋具、扳手等。

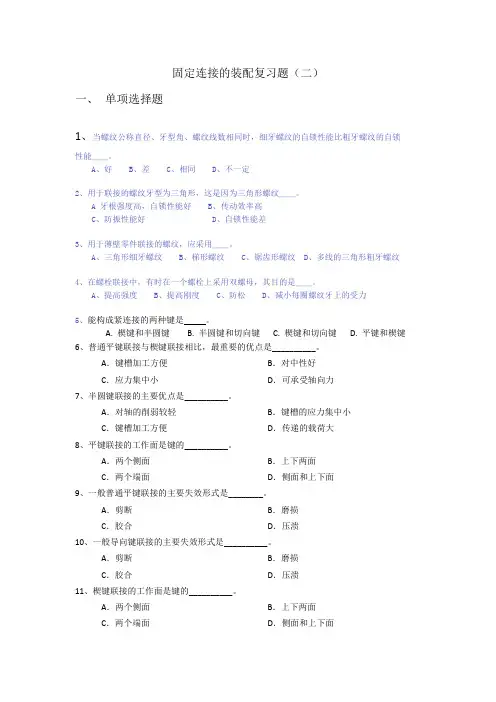

固定连接的装配复习题（二）一、单项选择题1、当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能＿＿。

A、好B、差C、相同D、不一定2、用于联接的螺纹牙型为三角形，这是因为三角形螺纹＿＿。

A 牙根强度高，自锁性能好B、传动效率高C、防振性能好D、自锁性能差3、用于薄壁零件联接的螺纹，应采用＿＿。

A、三角形细牙螺纹B、梯形螺纹C、锯齿形螺纹D、多线的三角形粗牙螺纹4、在螺栓联接中，有时在一个螺栓上采用双螺母，其目的是＿＿。

A、提高强度B、提高刚度C、防松D、减小每圈螺纹牙上的受力5、能构成紧连接的两种键是。

A. 楔键和半圆键B. 半圆键和切向键C. 楔键和切向键D. 平键和楔键6、普通平键联接与楔键联接相比，最重要的优点是__________。

A．键槽加工方便B．对中性好C．应力集中小D．可承受轴向力7、半圆键联接的主要优点是__________。

A．对轴的削弱较轻B．键槽的应力集中小C．键槽加工方便D．传递的载荷大8、平键联接的工作面是键的__________。

A．两个侧面B．上下两面C．两个端面D．侧面和上下面9、一般普通平键联接的主要失效形式是________。

A．剪断B．磨损C．胶合D．压溃10、一般导向键联接的主要失效形式是__________。

A．剪断B．磨损C．胶合D．压溃11、楔键联接的工作面是键的__________。

A．两个侧面B．上下两面C．两个端面D．侧面和上下面12、花键联接与平键联接相比较，__________的观点是错误的。

A．承载能力较大B．对中性和导向性都比较好C．对轴的削弱比较严重D．可采用磨削加工提高联接质量13、通常用来制造键的材料是__________。
