任务2 识读与绘制键连接装配图(1)

机泵维修钳工装配图识图一、读轴套零件图并回答问题(图1)1、该零件的名称是，材料是，比例是，属于比例。

2、该零件共用了个图形来表达，其中主视图作，A—A是图，B—B是，D—D是，还有一个是。

3、在主视图中，左边两条虚线的距离是，与两条虚线右边相连圆的直径是。

中间正方形的边长是。

中间40长的圆柱孔的直径是。

4、该零件长度方向的尺寸基准是，宽度和高度方向的尺寸基准是。

5、主视图中，227和142±0.1属于尺寸，40和49属于尺寸。

①所指的曲线是与的相贯线，②所指的曲线是与的相贯线。

6、尺寸Øl32±0.2的最大极限尺寸是，最小极限尺寸是，公差是。

7、局部放大图中③所指位置表面粗糙度是。

8、轴套零件上表面Ra值要求最小的是，最大的是。

9、◎Ø0.04 C 表示：圆柱的对圆柱孔轴线的公差值为。

10、在图中标出轴套左端面对Ø 60H7轴线的垂直度公差0.02mm0.06 C表示：。

11、图中④尺寸为，其表面粗糙度为。

(图1)二、读齿轮油泵装配图并回答问题(图2)1、齿轮油泵由种共个零件组成，其中有种共个标准件，标准件的名称规格是。

2、齿轮油泵共用了个图形来表达，其中主视图作了剖视和剖视，左视图采用了画法，并有处作了，图中A、B是。

3、装配图中，尺寸Ø14、Ø15是尺寸，尺寸65是尺寸，尺寸70是尺寸，尺寸28.560-0.003是尺寸，尺寸110、86、96是尺寸。

4、尺寸Ø35中，Ø35是、H7是f6是，它们属于制的配合。

Ø14属于制的配合。

5、件7垫片的材料是，件8填料的材料是，它们在油泵中起的作用。

件5从动齿轮中间有上、下两个小通孔，起作用。

6、尺寸G3/8中的G表示，3/8表示。

7、件3泵盖与件1泵体属于联接，件1泵体与件9压紧螺母属于联接。

8、若主动齿轮(左视图)顺时针方向转动，则进油口为，出油口为。

任务1 识读与绘制螺栓连接装配图（1）
【教学目标】
知识目标
熟悉常用螺纹紧固件的种类、用途、标记与查表，掌握螺栓连接的画法。

能力目标
会查表标记和选用常用螺纹紧固件，会画螺栓连接。

情感目标
熟悉常用螺纹紧固件，掌握常用螺纹紧固件的画法。

【教学手段】
演示与讲授交叉进行，讲授与练习交叉进行，最后进行归纳。

【教学方法】
演示法、讲练法、归纳法。

【教学过程】
一、导入新课
前面介绍的螺纹是指在圆柱面上沿螺旋线加工所产生的连接沟槽和凸棱。

螺纹零件的主要功能是把若干个零件连接在一起，构成可拆的螺纹连接。

这种连接构造简单，拆装方便，工作可靠。

标准螺纹紧固件的种类和形式很多，由专业工厂批量生产，成本很低，因此应用很广泛。

二、讲授新课
1.螺纹紧固件的种类和标记
2.螺纹紧固件的连接
(1)螺栓连接的画法
教师讲授螺栓连接的画法，它适用于连接两个不太厚的零件和需要经常拆卸的场合；交叉演示常用螺纹连接件、螺栓连接的装配过程，螺栓连接的比例画法。

3.螺纹连接的一般规定－装配图的规定画法
学生进行习题集相关习题练习。

三、小结
简述螺栓连接、螺柱连接、螺钉连接的画法和简化画法。

四、布置作业
习题集中相关习题。

五、布置作业
习题集相关习题。

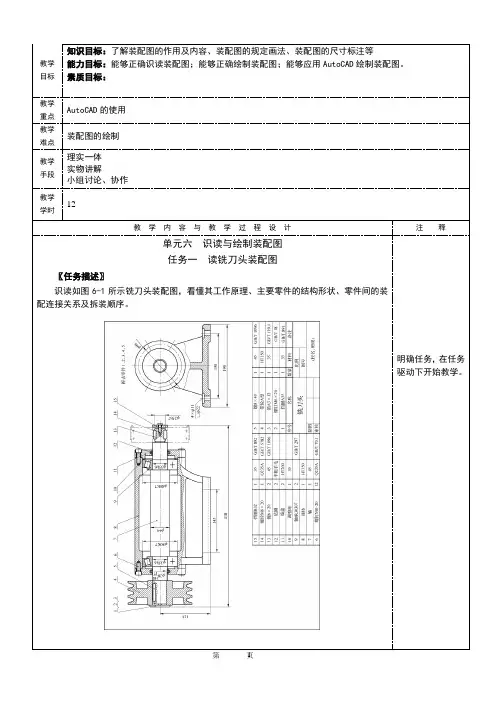

图6-2 装配图中接触面与非接触面规定画法）在装配图中，相邻两零件的剖面线，其倾斜方向应相反或方向一致而间隔不等。

但在同一装配图的各个视图中，同一零件的剖面线的方向与间隔必须一致，如图时，可用涂黑代替剖面线。

图6-3 装配图中剖面线方向及间隔的规定画法）在装配图中，对于紧固件（如螺钉、螺栓、螺母、键、销等）和一些实心零件（如若按纵向剖切，且剖切平面通过其对称面或轴线时，这些零件均按不剖绘制，图6-4 装配图中实心件与紧固件规定画法特殊表达方法和简化画法）特殊表达方法）拆卸画法。

在装配图中，当某一个或几个零件遮住了需要表达的结构或装配关系时，可假想拆去一个或几个零件，只画出所表达部分的视图，这种表达方法称为拆卸画法。

图6-5 装配图中的拆卸画法为了表示部件上某个运动零件的运动范围或极限位置，位置上画出该零件，再在另一个极限位置用细双点画线画出其假想轮廓。

为了表示与本装配体有装配关系，但又不属于该装配体的相邻零、部件时，可用细双点画线画出其相邻部分的（b）所示。

图6-7 装配图中特殊画法（4）沿结合面剖切画法。

在装配图中，为了表达内部结构，可采用沿结合面剖切画法，假想沿某些零件结合面剖切，结合面上不画剖面线，其他被剖断的零件则要画剖面线，如轴、螺栓等。

图6-7（a）中A—A剖视图即是沿泵盖和泵体结合面剖切画出的。

（5）夸大画法。

在装配图中，对一些薄壁零件、细丝弹簧、微小间隙等，若按其实际尺寸在装配图上很难画出或难以明显表示时，可不按比例适当的夸大画出。

如图6-8中垫圈的厚度，就采用了夸大画法。

图6-8 装配图中的夸大画法）在装配图中，螺母和螺栓头一般采用简化画法。

对于若干相同的零件组，如螺栓联接等，在不影响理解的情况下，可仅详细地画出一组或几组，其余只用细点画线表示其中心图6-10 装配图中零件序号的编写2.明细栏制图作业用明细栏格式如图6-11所示。

图6-11 简易明细栏格式）装配要求。

装配要求是指装配后必须保证的精度以及装配时的要求等。
