施工图纸的一些基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。
1.2标高是把某地点对应的绝对标高定义为±0.000,(如名辉12#楼27.5)也称相对标高。
建筑中一般与一层室内地面对应的绝对标高为±0.000标高。
2、指北针针尖指向是北向,表示图纸上建筑物相对于北向的座向,看图方向一般按上北下南,左西右东的看图方向。
3、定位轴线3.1定位轴线是用以确定主要结构位置的线,如确定建筑的开间或柱距,进深或跨度的线称为定位轴线。
3.2标注在图样的下方与左侧,横向编号应用阿拉伯数字,从左至右顺序编写,竖向编号应用大写拉丁字母,从下至上顺序编写。
拉丁字母的I、O、Z不得用做轴线编号。
因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T 50001-2001 房屋建筑制图统一标准也规定了的,不能使用。
3.3 附加定位轴线的编号,应以分数形式表示,并应按下列规定编写:两根轴线间的附加轴线,应以分母表示前一轴线的编号,分子表示附加轴线的编号。
4、剖视的剖切符号4.1剖切符号分为两种,一种是“剖切视图符号”,一种是“剖面图(又叫断面图)符号”。
剖切视图除了断面,还包括能看见的后面的投影。
剖面图(断面图)仅仅表示断面形状,不画后面还能看见的其他投影像。
4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。
断面剖切符号是一根长细线通过剖切位置,断面剖切符号标示中,标注数字在那边,就朝那边看。
(示例)5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图。
一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。
6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的,以细实线绘制。
6.2文字说明宜注写在横线的上方,也可注写在横线的端部。
1.1.1建筑工程图房屋建筑工程图是工程技术的“语言”,它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。
故要求有关施工人员必须熟悉施工图的全部内容。
一套房屋建筑工程图,一般按专业分为建筑施工图、结构施工图、设备施工图(给水排水施工图、采暖通风施工图、电气施工图)三类。
在本实训教材中,将主要介绍房屋建筑施工图的识读,由于在建筑构造教材中已经介绍了建筑平面图、建筑立面图和建筑剖面图的相关知识,在本教材中将不再赘述。
1.1.2建筑施工图内容概要建筑施工图简称“建施”。
主要反映建筑物的规划位置、外形和大小、内外装修、内部布置、细部构造做法及施工要求等。
建筑施工图包括首页(图纸目录、设计总说明、门窗标等材料表等)、总平面图、平面图、立面图、剖面图和详图。
图纸目录包括每张图纸的名称、内容、图号等。
设计总说明包括工程概况(建筑名称、建筑地点、建设单位、建筑占地面积、建筑等级、建筑层数);设计依据(政府有关批文、建筑面积、造价以及有关地质、水文、气象资料);设计标准(建筑标准结构、抗震设防烈度、防火等级、采暖通风要求、照明标准);施工要求(验收规范要求、施工技术及材料的要求,采用新技术、新材料或有特殊要求的做法说明,图纸中不详之处的补充说明。
)1.1.3图纸索引比例比较小的图纸中,有些构造节点表达不清楚时,可以用索引和局部详图来表示。
索引符号和详图符号呈一一对应的方式,即有索引符号,就有详图符号。
1.被索引的详图在同一张图纸内2.被索引的详图不在同一张图纸内3.被索引的详图在标准图中4.被索引的剖视详图在同一张图纸内5.被索引的剖视详图不在同一张图纸内1.1.4图纸中常用的符号和记号1.1.4.1定位轴线定位轴线是用来确定建筑物承重构件位置的基准线。

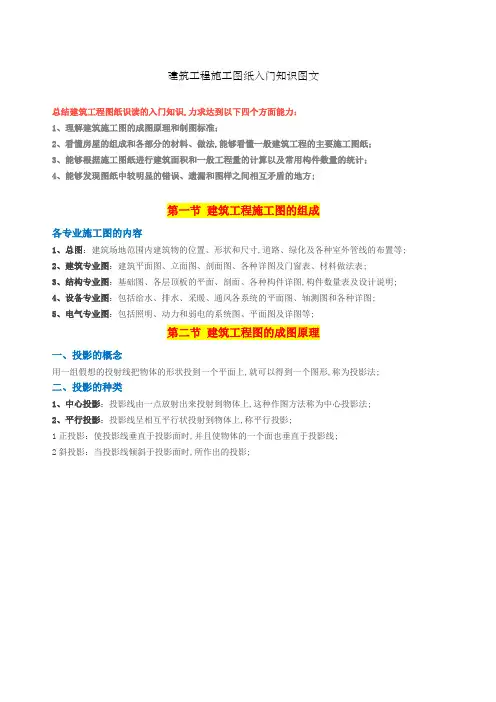

建筑工程施工图纸入门知识图文总结建筑工程图纸识读的入门知识,力求达到以下四个方面能力:1、理解建筑施工图的成图原理和制图标准;2、看懂房屋的组成和各部分的材料、做法,能够看懂一般建筑工程的主要施工图纸;3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计;4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方;第一节建筑工程施工图的组成各专业施工图的内容1、总图:建筑场地范围内建筑物的位置、形状和尺寸,道路、绿化及各种室外管线的布置等;2、建筑专业图:建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表;3、结构专业图:基础图、各层顶板的平面、剖面、各种构件详图,构件数量表及设计说明;4、设备专业图:包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图;5、电气专业图:包括照明、动力和弱电的系统图、平面图及详图等;第二节建筑工程图的成图原理一、投影的概念用一组假想的投射线把物体的形状投到一个平面上,就可以得到一个图形,称为投影法;二、投影的种类1、中心投影:投影线由一点放射出来投射到物体上,这种作图方法称为中心投影法;2、平行投影:投影线呈相互平行状投射到物体上,称平行投影;1正投影:使投影线垂直于投影面时,并且使物体的一个面也垂直于投影线;2斜投影:当投影线倾斜于投影面时,所作出的投影;三、物体的三面正投影图1、三面正投影体系的形成1将物体放在三个相互垂直的投影面间;2用三组垂直于投影面的投影线作投影;3在三个投影面上得到三个正投影图;2、三面正投影体系的展开1正立投影面不动;2水平投影面向下转动90°;3侧立投影面向右后方转动90°;3、三面投影图的特性1不全面性每个投影图只能反映物体两个方向的尺寸;立面图反映长度和高度;平面图反映长度和宽度;侧面图反映高度和宽度;2“三等关系”长对正:立面图与平面图的长度相等;高平齐:立面图与侧面图的高度相等;宽相等:平面图与侧面图的宽度相等;4、镜像投影图当用正投影图不易表达物体形状时,可在物体下方放一个镜面,再用正投影法从上向下进行投影,在镜面中反射出的物体的图形就是镜像投影图;镜像投影法一般应用在绘制各层结构顶板平面图;四、剖面图一剖面图的形成:用一个假想的平面把物体切开,移走一部分,作剩下这部分物体的正投影;二剖面图的形式:1、全剖面图2、半剖面图3、局部剖面图4、阶梯剖面图三剖面图的标注方式1、剖切线:剖切位置、剖切方向、剖面编号;2、剖面图编号第三节建筑制图标准一、房屋建筑制图统一标准GBJ—1—861、尺寸和单位:一般尺寸以毫米mm为单位;2、图标和会签栏:工程名称、图名、图号及设计人签字;3、比例:图样大小与实物大小的尺寸之比;4、线型:实线、虚线、点划线、折断线、波浪线等;13、详图编号:表示局部详细做法图样的编号;14、对称符号:表示此线两侧的形状做法完全一样但方向相反;15、连接符号:以折断线表示两部分应该连接的部位;第四节施工图的识读一、总平面图一作用:用于建筑物的定位、定标高,施工放线,土方工程和施工现场布置;二内容:1、新建房屋的平面形状、尺寸,标高,层数、出入口;2、用地范围,新建房屋和原有房屋、构筑物的间距;3、新建房屋室内外地坪标高、道路的标高,土方填挖与地面坡度,雨水排除方向等;4、用指北针表示房屋的朝向;5、有时还有水、暖、电的管线布置,道路庭园绿化的布置;二、建筑专业图一平面图1、作用:用于施工放线,主体结构施工,门窗安装、室内装饰及编制工程预算 ;2、基本内容1建筑物的朝向,平面形状和房间布局;2建筑物的平面尺寸和轴线间距:柱距、跨度;3建筑物的结构形式为框架结构;4主要建筑材料:钢筋混凝土柱,粘土空心砖墙;5门窗的编号、尺寸见门窗表;6变形缝的位置、作用;7散水、台阶的尺寸;二立面图1、作用:主要用于立面装饰;2、基本内容1建筑物的外形、高度、门窗、雨罩、台阶等的位置和形式 ;2建筑物的总高、层高、窗台高、窗高等尺寸;3室外地坪、室内地面及门窗的标高;4外墙面的装饰做法、勒脚的高度和做法;5变形缝的位置和做法;6雨水管的位置;三屋顶平面图1、作用:表明屋面排水情况和突出屋面构造的位置;2、基本内容1屋顶的形状和尺寸,屋檐的挑出尺寸、女儿墙的位置和厚度;突出屋面的楼梯间、水箱间、烟囱、通风道等;2屋面排水情况,排水分区、排水方向、屋面坡度和雨水管等;3屋顶、屋面有关详图的索引;四外墙详图1、作用:外墙详图是某处外墙的大样图,它表示了从室外地面到屋顶各部位的详细做法;外墙详图可以作为砌墙、室内外装修、门窗安装和编制施工预算的依据;2、内容:1墙与轴线的关系;墙的厚度,墙与轴线的关系;2室内外地面处的节点:地面做法、散水、勒脚、墙身防潮层、踢脚和室内外窗台的做法等;3门窗的节点:窗台做法、门窗过梁等;4屋顶檐口处的节点:屋顶板、梁与墙的连接,屋面做法、顶棚做法、挑檐或女儿墙的做法等;五楼梯详图1、作用:表明楼梯形式、结构类型和平面、剖面尺寸以及详细做法;2、内容:1楼梯平面图:楼梯间的轴线间距,楼梯段的步数和宽度,休息板的尺寸,门窗的位置和尺寸等;2楼梯剖面图:每层楼的梯段数,每段的步数,各层和休息板的标高等;3栏杆、扶手和踏步详图;三、结构专业图一基础平面图1、作用:主要用来抄平、放线、挖槽、打垫层等;2、基本内容①轴线编号和轴线间距;②基础的形状和尺寸;③垫层的尺寸和厚度;④基础的编号;二基础剖面图①基础的类型:钢筋砼独立基础②形状呈锥台形,底部配有网状钢筋;③基础下面设有素混凝土垫层;④基础埋置深度:从室外地面到基础底面的距离;⑤基础梁的做法和用途;三框架柱详图1、柱子的编号:KZ1、KZ2、KZ3;2、柱子的截面尺寸:480×480;3、柱子的高度和长度:+和+;4、柱子的配筋:主筋和箍筋;四现浇钢筋混凝土板配筋图1、作用:用于支模板,绑钢筋,浇筑砼;2、内容:1现浇板配筋图:板的编号、长宽厚尺寸,钢筋的种类、规格、数量;钢筋种类:主筋、分布筋、支座负筋;钢筋数量:轴线距离—墙厚÷间距+1钢筋规格:Φ14150;Φ82002现浇梁的配筋图:梁的断面尺寸、钢筋的种类、规格、数量;钢筋种类:受力主筋、弯起筋、架立筋、箍筋;五框架梁详图平面整体表示法梁的编号截面尺寸根数WKL11 300×400 3WKL12 300×550 2WKL21 400×600 1WKL22 300×400 2 WKL32 300×500 2。
施工图知识点总结一、施工图的定义和作用施工图是指根据设计图纸和设计要求,经过专业人员进行详细勘测和测量,然后绘制出来的用于指导施工操作的图纸。
施工图不仅仅是一个平面的图纸,还包括了建筑、结构、给排水、电气、暖通等各个专业的详细要求和标注,是施工中的“宝典”。
施工图的作用主要有以下几点:1. 指导施工。
施工图是施工的指南,是施工工人施工时的重要参考依据。
2. 防止施工中的错误。
施工图中包含了设计要求和标准,能够帮助施工人员避免出现错误,提高施工质量。
3. 保证施工的安全。
施工图中包含了结构、材料、操作规范等详细要求,能够保证施工的安全进行。
4. 控制施工成本。
施工图中详细标注了材料要求、施工工艺等内容,有利于对施工成本进行合理控制。
二、施工图的基本要素1. 平面布置图。
包括建筑平面布置、结构平面布置等,是建筑物在平面上的布置图,反映了建筑物各个功能区域的位置和布局。
2. 立面图。
包括建筑立面图、结构立面图等,是建筑物在垂直方向上的分解图,反映了建筑物在垂直方向上的建筑形式和结构形式。
3. 剖面图。
包括建筑剖面图、结构剖面图等,是建筑物在纵向上的分解图,反映了建筑物在纵向上的结构和构造形式。
4. 细部图。
包括建筑细部图、结构细部图等,是对建筑物中某一局部构造、独特性、技术要求等进行详细描绘的图纸。
5. 给排水图。
包括给排水管道布置图、设备平面布置图、管道剖面图等,反映了建筑物给排水系统的布置和结构。
6. 电气分配图。
包括电气布线图、配电箱布置图等,反映了建筑物电气系统的布置和连接方式。
7. 暖通图。
包括供暖平面布置图、通风管道布置图、暖通设备平面布置图等,反映了建筑物暖通系统的布置和结构。
以上是施工图的基本要素,每一种要素都是施工图的重要组成部分,都承载着不可或缺的作用。
三、施工图的制作流程1. 勘测和测量。
在开始制作施工图之前,需要对施工现场进行勘测和测量,以获取准确的现场数据。
如果是对现有建筑进行改造,需要对原有结构和设施进行详细的勘测和测量。
建筑工程施工图纸入门知识一、建筑工程施工图纸的基本概念1. 施工图纸是什么?施工图纸是由建筑设计单位根据设计深度、施工要求和规范要求编制的,用于指导建筑工程施工的图纸。
施工图纸是建筑设计图纸的延伸和细化,是建筑工程实施的具体规划和指导。
2. 施工图纸的作用施工图纸是建筑工程施工的重要依据和指导,具有以下作用:(1)指导施工:施工图纸上详细标明了建筑物的各个构造部件、材料规格、施工工艺等信息,为施工单位和施工人员提供了清晰的指导和依据。
(2)控制施工质量:施工图纸规定了建筑工程的设计要求和技术标准,保证了施工质量的达到。
(3)保证施工安全:施工图纸上对施工过程中的安全技术要求和措施进行了详细规定,保证施工过程中的安全。
(4)划分责任和监督:施工图纸清晰地划分了各个施工单位和施工人员的责任和任务,方便施工单位对工程的进度和质量进行监督和管理。
二、建筑工程施工图纸的分类建筑工程施工图纸根据其内容和用途可分为总平面图、平面布置图、结构图、给排水图、电气图等,下面分别介绍每种图纸的主要内容及作用。
1. 总平面图:总平面图是建筑工程的整体规划和布局图,其中包括建筑物的位置、朝向、主要构造部件的布置等信息,是建筑工程施工的整体规划和依据。
2. 平面布置图:平面布置图是建筑物在水平方向上的布局图,包括建筑物的分区、功能划分、间距、通道、门窗等内容,是建筑工程实现功能分区和使用的重要依据。
3. 结构图:结构图是描述建筑物结构方案和结构构件的图纸,包括建筑物的承重结构、基础、梁柱、板壳等构件,是建筑工程承重结构施工的依据。
4. 给排水图:给排水图是描述建筑物供水、排水、排污等设施的图纸,包括管道、阀门、弯头等设施的布置和连接方式,是建筑工程给排水设施施工的依据。
5. 电气图:电气图是描述建筑物电气设备和电气线路布置的图纸,包括照明、插座、开关等电气设备的位置和连接方式,是建筑工程电气设备安装施工的依据。
除了以上几种主要的施工图纸分类外,还有地基处理图、装饰装修图、保温隔热图等专业分项图纸,这些图纸在建筑工程施工中起着各自的重要作用。
1.1.1建筑工程图房屋建筑工程图是工程技术的“语言”,它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。
故要求有关施工人员必须熟悉施工图的全部内容。
一套房屋建筑工程图,一般按专业分为建筑施工图、结构施工图、设备施工图(给水排水施工图、采暖通风施工图、电气施工图)三类。
在本实训教材中,将主要介绍房屋建筑施工图的识读,由于在建筑构造教材中已经介绍了建筑平面图、建筑立面图和建筑剖面图的相关知识,在本教材中将不再赘述。
1.1.2建筑施工图内容概要建筑施工图简称“建施”。
主要反映建筑物的规划位置、外形和大小、内外装修、内部布置、细部构造做法及施工要求等。
建筑施工图包括首页(图纸目录、设计总说明、门窗标等材料表等)、总平面图、平面图、立面图、剖面图和详图。
图纸目录包括每张图纸的名称、内容、图号等。
设计总说明包括工程概况(建筑名称、建筑地点、建设单位、建筑占地面积、建筑等级、建筑层数);设计依据(政府有关批文、建筑面积、造价以及有关地质、水文、气象资料);设计标准(建筑标准结构、抗震设防烈度、防火等级、采暖通风要求、照明标准);施工要求(验收规范要求、施工技术及材料的要求,采用新技术、新材料或有特殊要求的做法说明,图纸中不详之处的补充说明。
)1.1.3图纸索引比例比较小的图纸中,有些构造节点表达不清楚时,可以用索引和局部详图来表示。
索引符号和详图符号呈一一对应的方式,即有索引符号,就有详图符号。
1.被索引的详图在同一张图纸内2.被索引的详图不在同一张图纸内3.被索引的详图在标准图中4.被索引的剖视详图在同一张图纸内5.被索引的剖视详图不在同一张图纸内1.1.4图纸中常用的符号和记号1.1.4.1定位轴线定位轴线是用来确定建筑物承重构件位置的基准线。
用细单点长画线表示。
并在线的端头画直径为8mm,详图上为10mm,在圆圈上编号。
平面图上定位轴线应编号,宜标注在图样的下方与左侧。
横向定位轴线应用阿拉伯数字,从左向右依次编写,竖向定位轴线应用大写拉丁字母,从下至上依次编写,其中I、O、z不得采用。
建筑施工图的基本知识建筑施工图是建筑设计的重要组成部分,它是建筑师将设计方案转化成实际施工工程的技术文件,对于建筑工程的顺利实施至关重要。
本文将介绍建筑施工图的基本知识,包括施工图的种类、常用符号、图纸尺度以及绘制要求等方面。
一、施工图的种类根据建筑施工图所涵盖的内容和作用,可以分为总平面图、立面图、剖面图、节点图等多种类型。
1. 总平面图:总平面图是对建筑物的整体布局、平面形状和结构安排进行综合表达的图纸。
它通常包括建筑物的主要构件、房间分隔、门窗位置等信息,并标注建筑的尺寸和方位。
2. 立面图:立面图是建筑物外墙的垂直投影图纸,用于展示建筑的外观形象、立面构造、窗户、门、装饰等细部细节。
立面图可分为正面、背面、侧面等多个视角。
3. 剖面图:剖面图是建筑物被垂直切割后的横截面图纸,用于展示建筑物内部的结构和布置,包括构造细节、楼层高度、天花板、地板、楼梯等信息。
4. 节点图:节点图是对建筑物结构内部的关键节点进行详细表达的图纸,它以突出显示结构的连接、支承、交叉等部分,是建筑施工过程中重点关注的图纸之一。
二、常用符号建筑施工图中使用了大量的符号和标记,这些符号标记的准确使用对于施工工程的质量和安全至关重要。
下面是一些常见的建筑施工图符号示例:1. 基础符号:包括不同类型地基、基础和承台等标记符号,用以标识建筑物基础部分的具体情况。
2. 结构符号:包括钢筋、混凝土、砖墙等材料的符号,用以标示结构构件的材料和尺寸。
3. 电气符号:包括灯具、插座、开关等电气元件的符号,用于标识建筑物的电气布置和设备安装。
4. 水暖符号:包括水管、排水口、阀门等水暖元件的符号,用以标识建筑物的水暖系统和设备安装。
5. 等高线符号:用于标示地形起伏的等高线和地势线,有助于施工人员了解建筑物周围地形的情况。
三、图纸尺度建筑施工图中图纸的尺度是非常重要的,它决定了图纸上的长度和比例与实际工程的关系。
常见的图纸尺度有:1:50、1:100、1:200等。
施工图基本知识图解一、基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。
1.2标高是把某地点对应的绝对标高定义为±0.000,(如名辉12#楼27.5)也称相对标高。
建筑中一般与一层室内地面对应的绝对标高为±0.000标高。
2、指北针针尖指向是北向,表示图纸上建筑物相对于北向的座向,看图方向一般按上北下南,左西右东的看图方向。
3、定位轴线3.1定位轴线是用以确定主要结构位置的线,如确定建筑的开间或柱距,进深或跨度的线称为定位轴线。
3.2标注在图样的下方与左侧,横向编号应用阿拉伯数字,从左至右顺序编写,竖向编号应用大写拉丁字母,从下至上顺序编写。
拉丁字母的I、O、Z不得用做轴线编号。
因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T50001-2001 房屋建筑制图统一标准也规定了的,不能使用。
3.3 附加定位轴线的编号,应以分数形式表示,并应按下列规定编写:两根轴线间的附加轴线,应以分母表示前一轴线的编号,分子表示附加轴线的编号。
4、剖视的剖切符号4.1剖切符号分为两种,一种是“剖切视图符号”,一种是“剖面图(又叫断面图)符号”。
剖切视图除了断面,还包括能看见的后面的投影。
剖面图(断面图)仅仅表示断面形状,不画后面还能看见的其他投影像。
4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。
断面剖切符号是一根长细线通过剖切位置,断面剖切符号标示中,标注数字在那边,就朝那边看。
(示例)5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图.一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。
6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的,以细实线绘制。
6.2文字说明宜注写在横线的上方,也可注写在横线的端部。
一、建筑工程施工图的基本知识(一)概述建筑工程施工图是一种能够准确表达建筑物外形轮廓,大小尺寸,结构形式、构造方法和材料做法的图样,是沟通设计和施工桥梁,工程技术人员要准确完成施工中的各种工序,首要的是要学会看施工图。
1.施工图的分类由于专业分工的不同,施工图一般分为建筑施工图、结构施工图和施备图。
(1)建筑施工图(简称建筑):主要说明建筑物的总体布局、外部造形、内部布置、细部构造、装饰装修和施工要求等,其图纸主要包括总平面图、建筑平面、建筑立面图、建筑剖面图、建筑详图等。
(2)结构施工图(简称结施):主要说明建筑的结构设计内容,包括结构造类型、结构的平面布置、构件的形状、大小、材料要求等,其图纸主要有结构平面布置图、构件详图等。
(3)设备施工图(简称设施):包括给水、排水采暖通风、电气照明等各种施工图,主要有平面布置图、系统图等。
2.施工图的编排顺序一套建筑施工图往往有几十张,甚至几百张,为了便于看图,便于查找,应当把这些图纸按顺序编排。
建筑施工图的一般编排顺序是:图纸目录、施工总说明、建筑施工图、结构施工图、设备施工图等。
各专业的施工图,应按图纸内容的主次关系进行排列。
例如:基本图在前,详图在后;布置图在前,构件图在后;先施工的图在前后施工的图在后等。
(二)施工图的一般表示方法1.建筑制图的表示方法为统一并保证图纸的质量,便于设计和施工,国家对于施工图的表示方法有统一规定.(1)图标及会签标在每张图纸的右下角,都有一个图示,标明工程的名称、图名、图别、图号、设计单位名称等内容。
如果需要查阅某张图纸时,可从图纸的目录中查到所需查阅图纸的图号,然后根据图号查找所需的图纸。
会签标是为各工种的负责人签字用的表格(图1-2),放在图纸的左侧上方的图框线外。
(2)比例和图名在工程制图,对于建筑物,通常要缩小绘制在图纸上。
图纸中图形实物的相对应的线性尺寸之比,称为比例。
比例应由阿拉伯数字来表示。
比值为1的比例称为原值比例,即1:1。
比值大于1的比例,如2:1表示图形尺寸是实物的尺寸放大了2倍。
比值小于1的比例称为缩小比例,如1:100比例一般书写在图名的右侧,字号应比图名字号小一号或两号。
当一张图纸中的各图只用一种比例时,可将比例号统一书写在图标中。
(3)定位轴线及标号定位轴线是施工图中定位、放线的重要依据。
凡是承重墙、柱子、梁或屋架等主要承重构件均应画上轴线定其位置。
非承重的分隔墙,次要的承重结构,一般不画轴线,而是注明它们与附近的轴线的相关尺寸来确定其位置,但有时也可用分轴线来确定其位置。
定位轴线,在水平方向上用阿拉伯的数字表示,从左至右按顺序编号。
竖向的编号采用大写拉丁字母,从下到上顺序编写。
拉丁字母中I、O、Z不得用于轴线编号,以免与阿拉伯数字0、1、2混淆。
两根轴线间的附加轴线,应用分母表示前一轴线的编号,分子表示附加轴线的编号,编号宜用阿拉伯数字顺序编号,分子表示附加轴线的编号,编号宜用阿拉伯数字顺序编号,如:表示2号轴线之后附加的第一根轴线;表示C号轴线之后附加的第三根轴线。
1号轴线或A号轴线之前的附加轴线的分母应以01或0A 表示,如:表示1号轴线之前附加的第一根轴线;表示A号轴线之前附加的第三根轴线;(4)标高1)绝对标高我国以青岛平均海平面作为标高的零点,其他各地都以它为基准而得到的高度数值称为绝对标高。
2)相对标高:以建筑物室内底层主要地坪作为标高的零点,其它各部位以它为基准而得到的高度数值称为相对标高。
在施工总说明或平面图中一定要注明相对标高和绝对标高的关系。
(5)索引符号与详图符号图样中的某一局部或构件,如需另见详图,应以索引符号索引。
索引符号是由直径为10mm的圆和水平直径组成,圆及水平直径应以细实线绘制。
2。
图例、构件代号由于
建筑平面图一般采用较小的比例,所以门窗等建筑配件用规定的图例表示,并注上相应的代号及编号,如门的代号为M;窗的代号为C。
同一类型的门或窗,编号应相同,如M-1、C1等,常用建筑配件图例。
门窗图例中,剖面图以左为外,右为内;平面图则以下为外,上为内;立面图上开启方向线交角的一侧为安装同叶侧,实线为外开,虚线为开。
在结构施工图中需要注明构件的名称,常采用代号表示。
构件的代号通常以构件名称的汉语拼音第一个大写字母表示。
表示是常用结构构件代号。
板B、屋面板WB、空心板KB、槽形板CB、折板ZB、密肋板MB、楼梯板TB、盖板或沟盖板GB、盖板或沟盖板GB、挡雨板或檐板YB、吊车梁安全走道DB、墙板QB、天沟板TGB、梁L、屋雨梁WL、吊车梁DL、圈梁QL、过梁GL、连系梁LL、基础梁JL、楼梯梁TL、檩条LT、屋架WJ、托架TJ、天窗架CJ、框架KJ、刚架GJ、支架ZJ、柱Z、基础J、设备基础SJ、桩ZH、柱间支撑SJ、垂直支撑CC、水平支撑SC、梯T、雨篷YP、阳台YT、梁垫LD、预埋件M、天窗端壁TD、钢筋网W、钢筋骨架G。
3。
钢筋图示方法及尺寸标注(1)图示方法为了突出表示钢筋的配置情况,在构件结构图中,把钢筋画成粗实线,构件的外形轮廓线画成细实线,表1-4为构件轮廓表示方法;在构件的断面中,钢筋的截面则画成粗圆点。
另外还要标注钢筋的编号,同类型的钢筋可采用同一钢筋编号。
编号的方法是在该钢筋上画一条引出线,在其另一端画一直径为6mm 细线圆圈,在圆圈内写上钢筋的编号。
然后在引出线的水平部分上标注钢筋的尺寸表1-5列出了一般钢筋的图例。
表1-6为钢筋网片图例,表1-7列出了钢筋的焊接接头的画,表1-8列出了钢筋的画法,图1-7列出了三种形式下的钢筋简化表示方法。
建筑结构荷载(三)作用在建筑结构上的力分为两类:一类是使物体发生运动趋势的主动力,称为荷载。
另一类是阻止物体发生运动的力称约束反力或简称反力。
根据我国现行规范规定,结构荷载分为三类:1。
恒荷载恒荷载是指长期作用在结构上的不变荷载。
在结构使用期间,其值不随时间而改变。
例如结构自重、土压力等。
恒荷载通常可经过计算或查表求出。
2。
活荷载在结构使用期间,其值随时间而变化,且其变化值与平均值相比为不可忽略的荷载。
如楼面活荷载、风荷载、雪荷载等。
3。
偶然荷载在结构使用期间不一定出现,一旦出现,其变化值与平均值相比不可忽略的荷载。
如楼面活荷载、风荷载等。
3。
偶然荷载在结构使用期间不一定出现,一旦出现,其值很大且持续时间较短的荷载。
如爆炸力、撞击力、地震力等。
当荷载的作用面积远远小于结构的受荷面积等。
当荷载的作用面积远远小于结构的受荷面积时,可将作用面积简化为一点,称为集中荷载,如屋架传给柱子的荷载。
集中荷载的计量单位是N或KN。
连续分布在一块面积上的荷载,叫分布荷载,它的单位是N/㎡或KN/㎡。
连续分在一定长度上的荷载,叫线荷载它的单位是N/m或KN/m.(支座和支座反力)在工程中,常常通过支座将一个构件支承于基础或另一静上的构件上。
支座的存在,约束了构件的移动或转动,当构件产生约束反力,称为支座反力。
支座反力限制构件产生移动可转动,从而维持建筑物的静止状态。
工程中常用的支座形式有以下三种:1。
可动铰支座这种支座的特点是允许构件绕着铰的中心点A转动,也允许构件沿着支承平面水平方向移动,但允许构件沿着支承平面垂直方向移动。
因此可动铰支座的支座反力通过销钉中心,垂直于支承面,指向需根据载情况由计算确定。
工程上常经一根横梁通过混凝土垫块支承在砖柱上的形式简化为可动铰支座2.这种支座的特点是
只允许构件绕着铰的中心A转动,而定铰支座的支座力作用于销钉与支座的接触点上,通过销钉中心,指向需根据荷载情况由计算确定。
工程中常
用沥青麻丝固定柱子的杯形基础,屋架与柱子通过预埋通过预埋垫板焊接的形式简化为固定铰支座3.这种支座不允许构件有任何方向的移动转动,其支座反力常用水平反力、垂直反力。
