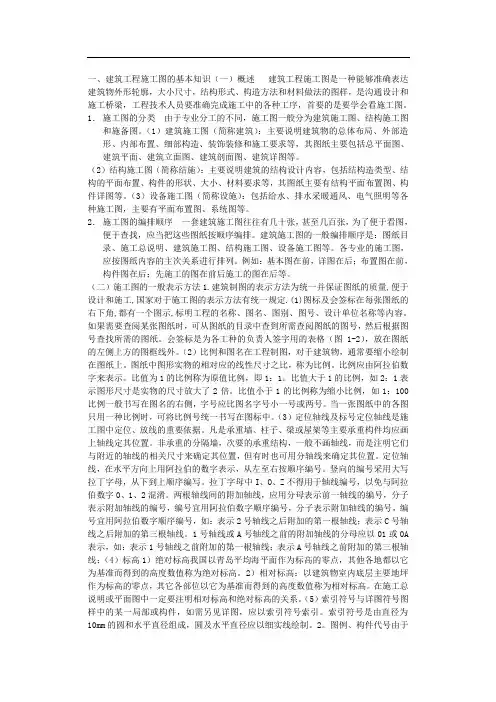

一、建筑工程施工图的基本知识(一)概述建筑工程施工图是一种能够准确表达建筑物外形轮廓,大小尺寸,结构形式、构造方法和材料做法的图样,是沟通设计和施工桥梁,工程技术人员要准确完成施工中的各种工序,首要的是要学会看施工图。
1.施工图的分类由于专业分工的不同,施工图一般分为建筑施工图、结构施工图和施备图。
(1)建筑施工图(简称建筑):主要说明建筑物的总体布局、外部造形、内部布置、细部构造、装饰装修和施工要求等,其图纸主要包括总平面图、建筑平面、建筑立面图、建筑剖面图、建筑详图等。
(2)结构施工图(简称结施):主要说明建筑的结构设计内容,包括结构造类型、结构的平面布置、构件的形状、大小、材料要求等,其图纸主要有结构平面布置图、构件详图等。
(3)设备施工图(简称设施):包括给水、排水采暖通风、电气照明等各种施工图,主要有平面布置图、系统图等。
2.施工图的编排顺序一套建筑施工图往往有几十张,甚至几百张,为了便于看图,便于查找,应当把这些图纸按顺序编排。
建筑施工图的一般编排顺序是:图纸目录、施工总说明、建筑施工图、结构施工图、设备施工图等。
各专业的施工图,应按图纸内容的主次关系进行排列。
例如:基本图在前,详图在后;布置图在前,构件图在后;先施工的图在前后施工的图在后等。
(二)施工图的一般表示方法1.建筑制图的表示方法为统一并保证图纸的质量,便于设计和施工,国家对于施工图的表示方法有统一规定.(1)图标及会签标在每张图纸的右下角,都有一个图示,标明工程的名称、图名、图别、图号、设计单位名称等内容。
如果需要查阅某张图纸时,可从图纸的目录中查到所需查阅图纸的图号,然后根据图号查找所需的图纸。
会签标是为各工种的负责人签字用的表格(图1-2),放在图纸的左侧上方的图框线外。
(2)比例和图名在工程制图,对于建筑物,通常要缩小绘制在图纸上。
图纸中图形实物的相对应的线性尺寸之比,称为比例。
比例应由阿拉伯数字来表示。
比值为1的比例称为原值比例,即1:1。
结构施工图识图!你不可不知道的基础知识!结构施工图的基本内容结构施工图是表示结构设计的内容和相关工种(建筑、给排水、暖通、电气)对结构的要求,作为施工放线,基槽开挖,绑扎钢筋,浇筑混凝土,安装梁、板、柱等各类构件以及计算工程造价,编制施工组织设计的依据。
结构施工图的基本内容包括:结构设计说明、结构布置图、构件详图。
1.结构设计说明(1)工程概况;(2)选用材料的情况;(3)上部结构的构造要求;(4)地基基础的情况;(5)施工要求;(6)选用的标准图集;(7)其他必要的说明。
2.结构平面布置图(1)基础平面图,桩基础还包括桩位平面图,工业建筑还有设备基础布置图;(2)楼层结构平面布置图,工业建筑还包括柱网、吊车梁、柱间支撑布置图;(3)屋顶结构平面布置图,工业建筑还包括屋面板、天沟、屋架、屋面支撑系统布置图。
3.结构详图结构详图包括:梁、板、柱及基础详图;楼梯详图;屋架详图;模板、支撑、预埋件详图以及构件标准图等。
附.1.2 结构施工图的图示方法1.常用图例结构施工图中常用图例见表附.1.1~附.1.3。
表附.1.2 钢筋的画法2.常用构件代号3.基础图的图示方法基础图包括基础平面图和基础详图。
基础平面图是将建筑从正负零以下剖切,向下看形成的图样。
基础布置图以表示基础部位构件的平面位置为主要目的,结合基础详图表示基础和基础部位构件的标高和详细尺寸及做法。
独立基础详图包括基础平面图和剖面图,条形基础详图为剖面图。
4.结构平面布置图的图示方法结构平面布置图是假想沿楼板面将房屋水平剖切后所作的水平投影图。
结构平面图主要表示该楼层的梁、板、柱的位置、预埋件、预留洞的位置。
除了能选用标准图以外,都要增加必要的剖面来表示节点和配筋以及具体的尺寸。
结构平面图中的剖面、断面详图的编号顺序,宜按下列规定编排:外墙按顺时针方向从左下角开始编号;内横墙从左至右,从上至下编号;内纵墙从上至下,从左至右编号。
5.结构详图的图示方法在构件详图中,应详细表达构件的标高、截面尺寸、材料规格、数量和形状、构件的连接方式、材料用量等。
施工图纸的一些基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。
1.2标高是把某地点对应的绝对标高定义为±0.000,(如名辉12#楼27.5)也称相对标高。
建筑中一般与一层室内地面对应的绝对标高为±0.000标高。
2、指北针针尖指向是北向,表示图纸上建筑物相对于北向的座向,看图方向一般按上北下南,左西右东的看图方向。
3、定位轴线3.1定位轴线是用以确定主要结构位置的线,如确定建筑的开间或柱距,进深或跨度的线称为定位轴线。
3.2标注在图样的下方与左侧,横向编号应用阿拉伯数字,从左至右顺序编写,竖向编号应用大写拉丁字母,从下至上顺序编写。
拉丁字母的I、O、Z不得用做轴线编号。
因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T 50001-2001 房屋建筑制图统一标准也规定了的,不能使用。
3.3 附加定位轴线的编号,应以分数形式表示,并应按下列规定编写:两根轴线间的附加轴线,应以分母表示前一轴线的编号,分子表示附加轴线的编号。
4、剖视的剖切符号4.1剖切符号分为两种,一种是“剖切视图符号”,一种是“剖面图(又叫断面图)符号”。
剖切视图除了断面,还包括能看见的后面的投影。
剖面图(断面图)仅仅表示断面形状,不画后面还能看见的其他投影像。
4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。
断面剖切符号是一根长细线通过剖切位置,断面剖切符号标示中,标注数字在那边,就朝那边看。
(示例)5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图。
一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。
6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的,以细实线绘制。
6.2文字说明宜注写在横线的上方,也可注写在横线的端部。
施工图知识点总结一、施工图的定义和作用施工图是指根据设计图纸和设计要求,经过专业人员进行详细勘测和测量,然后绘制出来的用于指导施工操作的图纸。
施工图不仅仅是一个平面的图纸,还包括了建筑、结构、给排水、电气、暖通等各个专业的详细要求和标注,是施工中的“宝典”。
施工图的作用主要有以下几点:1. 指导施工。
施工图是施工的指南,是施工工人施工时的重要参考依据。
2. 防止施工中的错误。
施工图中包含了设计要求和标准,能够帮助施工人员避免出现错误,提高施工质量。
3. 保证施工的安全。
施工图中包含了结构、材料、操作规范等详细要求,能够保证施工的安全进行。
4. 控制施工成本。
施工图中详细标注了材料要求、施工工艺等内容,有利于对施工成本进行合理控制。
二、施工图的基本要素1. 平面布置图。
包括建筑平面布置、结构平面布置等,是建筑物在平面上的布置图,反映了建筑物各个功能区域的位置和布局。
2. 立面图。
包括建筑立面图、结构立面图等,是建筑物在垂直方向上的分解图,反映了建筑物在垂直方向上的建筑形式和结构形式。
3. 剖面图。
包括建筑剖面图、结构剖面图等,是建筑物在纵向上的分解图,反映了建筑物在纵向上的结构和构造形式。
4. 细部图。
包括建筑细部图、结构细部图等,是对建筑物中某一局部构造、独特性、技术要求等进行详细描绘的图纸。
5. 给排水图。
包括给排水管道布置图、设备平面布置图、管道剖面图等,反映了建筑物给排水系统的布置和结构。
6. 电气分配图。
包括电气布线图、配电箱布置图等,反映了建筑物电气系统的布置和连接方式。
7. 暖通图。
包括供暖平面布置图、通风管道布置图、暖通设备平面布置图等,反映了建筑物暖通系统的布置和结构。
以上是施工图的基本要素,每一种要素都是施工图的重要组成部分,都承载着不可或缺的作用。
三、施工图的制作流程1. 勘测和测量。
在开始制作施工图之前,需要对施工现场进行勘测和测量,以获取准确的现场数据。
如果是对现有建筑进行改造,需要对原有结构和设施进行详细的勘测和测量。

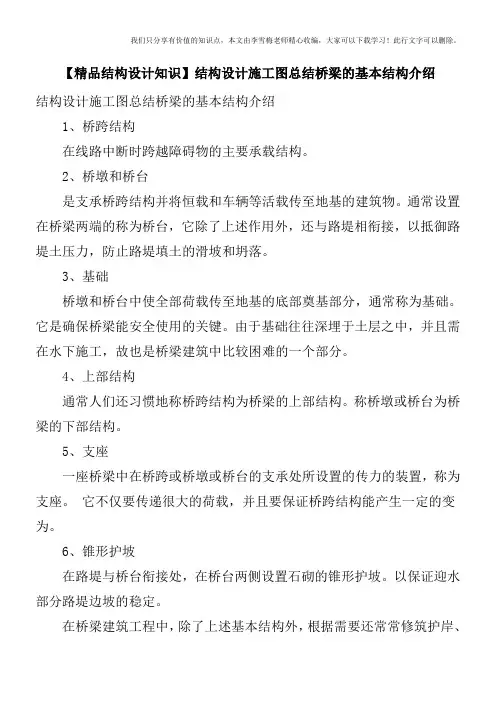

我们只分享有价值的知识点,本文由李雪梅老师精心收编,大家可以下载学习!此行文字可以删除。 【精品结构设计知识】结构设计施工图总结桥梁的基本结构介绍 结构设计施工图总结桥梁的基本结构介绍 1、桥跨结构 在线路中断时跨越障碍物的主要承载结构。 2、桥墩和桥台 是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物。通常设置在桥梁两端的称为桥台,它除了上述作用外,还与路堤相衔接,以抵御路堤土压力,防止路堤填土的滑坡和坍落。 3、基础 桥墩和桥台中使全部荷载传至地基的底部奠基部分,通常称为基础。它是确保桥梁能安全使用的关键。由于基础往往深埋于土层之中,并且需在水下施工,故也是桥梁建筑中比较困难的一个部分。 4、上部结构 通常人们还习惯地称桥跨结构为桥梁的上部结构。称桥墩或桥台为桥梁的下部结构。 5、支座 一座桥梁中在桥跨或桥墩或桥台的支承处所设置的传力的装置,称为支座。 它不仅要传递很大的荷载,并且要保证桥跨结构能产生一定的变为。 6、锥形护坡 在路堤与桥台衔接处,在桥台两侧设置石砌的锥形护坡。以保证迎水部分路堤边坡的稳定。 在桥梁建筑工程中,除了上述基本结构外,根据需要还常常修筑护岸、我们只分享有价值的知识点,本文由李雪梅老师精心收编,大家可以下载学习!此行文字可以删除。 导流结构物等附属工程如涵洞. 结语:借用拿破仑的一句名言:播下一个行动,你将收获一种习惯;播下一种习惯,你将收获一种性格;播下一种性格,你将收获一种命运。 事实表明,习惯左右了成败,习惯改变人的一生。在现实生活中,大多数的人,对学习很难做到学而不厌,学习不是一朝一夕的事,需要坚持。希望大家坚持到底,现在需要沉淀下来,相信将来会有更多更大的发展前景。
钢结构识图基础一、施工图基本知识在建筑钢结构工程设计中,通常将结构施工图的设计分为设计图设和施工详图设计两个阶段。
设计图设计是由设计单位编制完成,施工详图设计是以设计图为依据,由钢结构加工厂深化编制完成,并将其作为钢结构加工与安装的依据。
设计图与施工详图的主要区别是:设计图是根据工艺、建筑和初步设计等要求,经设计和计算编制而成的较高阶段的施工设计图。
它的目的和深度以及所包含的内容是作为施工详图编制的依据,它由设计单位编制完成,图纸表达简明,图纸量少。
内容一般包括:设计总说明、结构布置图、构件图、节点图和钢材订货表等。
施工详图是根据设计图编制的工厂施工和安装详图,也包含少量的连接和构造计算,它是对设计图的进一步深化设计,目的是为制造厂或施工单位提供制造、加工和安装的施工详图,它一般由制造厂或施工单位编制完成,它图纸表示详细,数量多。
内容包括:构件安装布置图、构件详图等。
1.制图标准有关规定(1)线型在结构施工图中图线的宽度b通常为2.Omm、1.4mm、O.7mm、O.5mm、O.35mm,当选定基本线宽度为b时,则粗实线为b、中实线为O.5b、细实线为O.25b。
在同一张图纸中,相同比例的各种图样,通常选用相同的线宽组。
各种线型及线宽所表示的内容如表(2)构件名称的代号二、剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面,不表示断面后方的其他东西;2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西;3.在钢构详图中,断面符号和剖面符号使用上有些随意,是因为功能上比较接近,着重表达的是看物体的方向。
看物的方向是从粗线朝文字的方向看。
粗线表示人的眼睛,文字表示看的朝向。
三、索引符号及节点符号1.不带剖视方向的索引左边为索引,右边为对应的节点,表示将圈画中的部分放大绘制细节。
中的字母a 表示参看节点,底下的“—”表示“在本图中”,如果节点详图不在本图中,就写对应的图纸编号,比如“详图-09”或“09”等。
