结构施工图基本知识

结构施工图识图！你不可不知道的基础知识！结构施工图的基本内容结构施工图是表示结构设计的内容和相关工种(建筑、给排水、暖通、电气)对结构的要求，作为施工放线，基槽开挖，绑扎钢筋，浇筑混凝土，安装梁、板、柱等各类构件以及计算工程造价，编制施工组织设计的依据。

结构施工图的基本内容包括：结构设计说明、结构布置图、构件详图。

1.结构设计说明（1）工程概况；（2）选用材料的情况；（3）上部结构的构造要求；（4）地基基础的情况；（5）施工要求；（6）选用的标准图集；（7）其他必要的说明。

2.结构平面布置图（1）基础平面图，桩基础还包括桩位平面图，工业建筑还有设备基础布置图；（2）楼层结构平面布置图，工业建筑还包括柱网、吊车梁、柱间支撑布置图；（3）屋顶结构平面布置图，工业建筑还包括屋面板、天沟、屋架、屋面支撑系统布置图。

3.结构详图结构详图包括：梁、板、柱及基础详图；楼梯详图；屋架详图；模板、支撑、预埋件详图以及构件标准图等。

附.1.2 结构施工图的图示方法1.常用图例结构施工图中常用图例见表附.1.1～附.1.3。

表附.1.2 钢筋的画法2.常用构件代号3.基础图的图示方法基础图包括基础平面图和基础详图。

基础平面图是将建筑从正负零以下剖切，向下看形成的图样。

基础布置图以表示基础部位构件的平面位置为主要目的，结合基础详图表示基础和基础部位构件的标高和详细尺寸及做法。

独立基础详图包括基础平面图和剖面图，条形基础详图为剖面图。

4.结构平面布置图的图示方法结构平面布置图是假想沿楼板面将房屋水平剖切后所作的水平投影图。

结构平面图主要表示该楼层的梁、板、柱的位置、预埋件、预留洞的位置。

除了能选用标准图以外，都要增加必要的剖面来表示节点和配筋以及具体的尺寸。

结构平面图中的剖面、断面详图的编号顺序，宜按下列规定编排：外墙按顺时针方向从左下角开始编号；内横墙从左至右，从上至下编号；内纵墙从上至下，从左至右编号。

5.结构详图的图示方法在构件详图中，应详细表达构件的标高、截面尺寸、材料规格、数量和形状、构件的连接方式、材料用量等。

施工图纸的一些基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。

1.2标高是把某地点对应的绝对标高定义为±0.000，（如名辉12#楼27.5）也称相对标高。

建筑中一般与一层室内地面对应的绝对标高为±0.000标高。

2、指北针针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。

3、定位轴线3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。

3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。

拉丁字母的I、O、Z不得用做轴线编号。

因为为了区分1、0、2等数字，只是为了避免不必要的混淆而已，GB／T 50001-2001 房屋建筑制图统一标准也规定了的，不能使用。

3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。

4、剖视的剖切符号4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图（又叫断面图）符号”。

剖切视图除了断面，还包括能看见的后面的投影。

剖面图（断面图）仅仅表示断面形状，不画后面还能看见的其他投影像。

4.2 ∟的粗实线符号是剖切视图符号，字母/数字朝哪边，表示向哪边看。

断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边，就朝那边看。

（示例）5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图。

一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。

6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的，以细实线绘制。

6.2文字说明宜注写在横线的上方，也可注写在横线的端部。

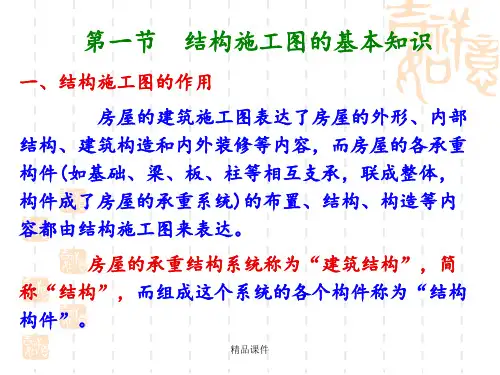

建筑结构施工图结构施工图是表示建筑物各承重构件（基础、承重墙、柱、梁、板、屋架等）的布置、形状、大小、材料、构造及相互连接的图祥。

一般有基础图、上部结构布置图和结构详图。

绘制结构施工图除应遵守《房屋建筑制图统一标准》 外，还应符合仗建筑结构制图标准》GBJ105 一87的规定。

房屋中起承重和支撑作用的构件，按一定的构造和连接方式组成房屋的结构体系。

上节例举的小教学楼，除承重墙外，其它承重构件均采用钢筋混凝土结构。

砖墙的布置已在建筑施工图中表明，本节主要介绍钢筋混凝土构件的布置图和结构详图。

此外园林建筑物还采用木结构和钢结构。

一、钢筋混凝土结构的基本知识1．混凝土的标号和钢筋等级混凝土是由水泥、砂、石和水按一定比例搅拌而成。

混凝土构件有较高的抗压强度，但抗拉强度较低，因而常在构件的受拉区内配置钢筋，成为钢筋混凝土构件。

组成钢筋混凝土结构的构件有现浇钢筋混凝土构件和预制钢筋混凝土构件两种。

钢筋混凝土构件还可以分为定型构件和非定型构件。

定型构件一般是通用性较强的预制构件，它们的结构详图已编入标准图集或通用图集中，被选用的定型构件不必再画结构详图，只要在结构布置图中注明定型构件的型号，并说明所在图集的名称。

非定型构件是自行设计的现浇构件或预制构件，则必须绘制它们的结构详图。

此外，有的预制构件在制作时通过张拉钢筋对混凝土预加一定的压力，以提高构件的抗拉和抗裂性能，这种构件称为预应力钢筋混凝土构件。

混凝土按抗压强度分为不同的标号，常用的有100, 150, 200, 300号等。

混凝土标号愈高其抗压强度也愈高。

钢筋按强度和品种分成不同等级，用不同的直径符号表示：I级钢筋（3号光圆钢筋）一φ、Ⅱ级钢筋（如16锰人字纹钢筋）一φ、Ⅲ级钢筋（如25锰硅人字纹钢筋）一φ等。

2．钢筋混凝土构件的配筋构造钢筋按在构件中所起的不同作用，可分为：受力筋、箍筋、架立筋、分布筋等，架立筋和分布筋统称构造筋，如图10-8所示。

受力筋承受拉力，箍筋承受剪力和扭力，构造筋用于构成钢筋骨架。

结构施工图识读知识点
一、图纸的序号和比例尺：结构施工图通常会在图纸上标注图纸的序号和比例尺，施工人员需要明确识读该图纸的比例尺，以便正确地测量和施工。

二、图例：图例是结构施工图中标明各种符号和代号的说明，施工人员需要通过图例了解各种符号和代号的具体含义。

三、图纸上的尺寸标注：在结构施工图中，一般会标注柱子、梁、板等构件的尺寸，施工人员需要准确地读取这些尺寸标注，并按照实际尺寸进行测量和施工。

四、施工标高：结构施工图中一般会标注各个构件的标高，施工人员需要明确各个构件的标高，以便进行正确的施工。

五、结构连接方式：结构施工图中会标明各个构件之间的连接方式，施工人员需要准确地读取这些连接方式，并按照图纸要求进行连接。

六、构件编号：结构施工图中往往会给每个构件编号，施工人员需要了解各个构件的编号，以便按照编号进行施工。

七、图纸上的特殊要求：结构施工图中可能会有一些特殊要求，例如做法要求、施工顺序要求等，施工人员需要仔细阅读并按照要求施工。

八、符号和代号的识读：结构施工图中会使用各种符号和代号来表示不同的构件和施工要求，施工人员需要通过图例或其他相关说明了解这些符号和代号的具体含义。

九、图纸的方向和布置：结构施工图一般会标明图纸的方向和布置，施工人员需要根据图纸的方向和布置进行施工。

十、图纸中的施工箭头：结构施工图中可能会使用施工箭头来指示施工的方向和方法，施工人员需要仔细阅读并按照施工箭头进行施工。

总的来说，准确地识读结构施工图对于施工人员来说是非常重要的。

只有通过对结构施工图的仔细阅读和准确理解，施工人员才能按照图纸要求进行施工，保证工程的质量和安全。

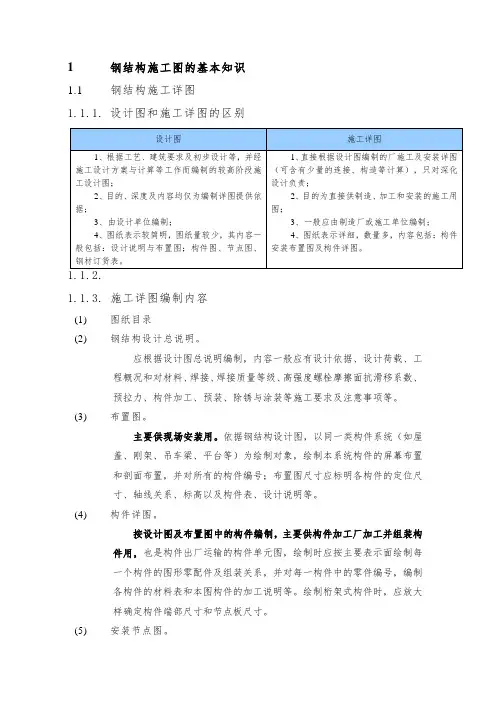

1钢结构施工图的基本知识1.1钢结构施工详图1.1.1.设计图和施工详图的区别1.1.3.施工详图编制内容(1)图纸目录(2)钢结构设计总说明。

应根据设计图总说明编制，内容一般应有设计依据、设计荷载、工程概况和对材料、焊接、焊接质量等级、高强度螺栓摩擦面抗滑移系数、预拉力、构件加工、预装、除锈与涂装等施工要求及注意事项等。

(3)布置图。

主要供现场安装用。

依据钢结构设计图，以同一类构件系统（如屋盖、刚架、吊车梁、平台等）为绘制对象，绘制本系统构件的屏幕布置和剖面布置，并对所有的构件编号；布置图尺寸应标明各构件的定位尺寸、轴线关系、标高以及构件表、设计说明等。

(4)构件详图。

按设计图及布置图中的构件编制，主要供构件加工厂加工并组装构件用，也是构件出厂运输的构件单元图，绘制时应按主要表示面绘制每一个构件的图形零配件及组装关系，并对每一构件中的零件编号，编制各构件的材料表和本图构件的加工说明等。

绘制桁架式构件时，应放大样确定构件端部尺寸和节点板尺寸。

(5)安装节点图。

详图中一般不再绘制节点详图，仅当构件详图无法清楚表示构件相互连接处的构造关系时，可绘制相关的节点图。

1.1.4.施工详图绘制的基本规定(1)线型分类表(2)尺寸线的标注详图的尺寸由尺寸线、尺寸界线、尺寸起止点组成；尺寸单位除标高以m为单位外，其余尺寸均以mm为单位，且尺寸标注时不再书写单位。

一个构件的尺寸线一般为三道，由内向外依次为：加工尺寸线、装配尺寸线、安装尺寸线。

当构件图形相同，仅零件布置或构件长度不同时，可以一个构件图形及多道尺寸线表示A、B、C！……等多个构件，但最多不超过5个。

(3)符号及投影详图中常用的符号一般有剖面符号、剖切符号、对称符号，此外还有折断省略符号及连接符号、索引符号等，同时还可利用自然投影表示上下及侧面的图形。

1).剖面符号，用以表示构件主视图中无法看到或表达不清楚的截面形状及投影层次关系，剖面线用粗实线绘制，编号字体应比图中数字大一号。

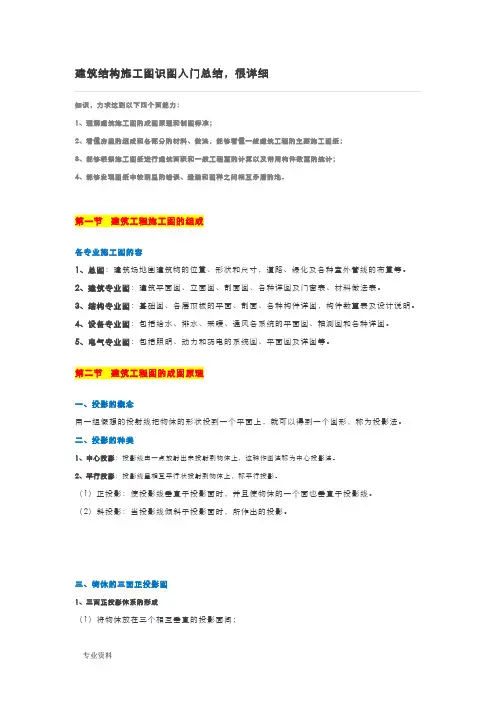

建筑结构施工图识图入门总结，很详细知识，力求达到以下四个面能力：1、理解建筑施工图的成图原理和制图标准；2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸；3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计；4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地。

第一节建筑工程施工图的组成各专业施工图的容1、总图：建筑场地围建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。

2、建筑专业图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。

3、结构专业图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。

4、设备专业图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。

5、电气专业图：包括照明、动力和弱电的系统图、平面图及详图等。

第二节建筑工程图的成图原理一、投影的概念用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。

二、投影的种类1、中心投影：投影线由一点放射出来投射到物体上，这种作图法称为中心投影法。

2、平行投影：投影线呈相互平行状投射到物体上，称平行投影。

（1）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。

（2）斜投影：当投影线倾斜于投影面时，所作出的投影。

三、物体的三面正投影图1、三面正投影体系的形成（1）将物体放在三个相互垂直的投影面间；（2）用三组垂直于投影面的投影线作投影；（3）在三个投影面上得到三个正投影图。

2、三面正投影体系的展开（1）正立投影面不动；（2）水平投影面向下转动90°；（3）侧立投影面向右后转动90°。

3、三面投影图的特性（1）不全面性每个投影图只能反映物体两个向的尺寸；立面图反映长度和高度；平面图反映长度和宽度；侧面图反映高度和宽度。

（2）“三等关系”长对正：立面图与平面图的长度相等；高平齐：立面图与侧面图的高度相等；宽相等：平面图与侧面图的宽度相等。

施工图的一些基本知识要点一、基本知识1、标高1.1 绝对标高亦称绝对高程或海拔高度, 我国把青岛附近黄海的平均海平面定为绝对标高的零点, 全国各地的标高均以此为基准。

1.2 标高是把某地点对应的绝对标高定义为± 0.000 ，（如名辉12#楼27.5）也称相对标高。

建筑中一般以一层室内地面对应的绝对标高为± 0.000 标高。

2、指北针针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。

3、定位轴线3.1 定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。

3.2 标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。

拉丁字母的I 、O、Z 不得用做轴线编号。

因为为了区分1、0、2 等数字,只是为了避免不必要的混淆而已,GB/T50001-2001房屋建筑制图统一标准也规定了的,不能使用。

3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写: 两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。

4、剖视的剖切符号4.1 剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图（又叫断面图）符号”。

剖切视图除了断面，还包括能看见的后面的投影。

剖面图（断面图）仅仅表示断面形状，不画后面还能看见的其他投影像。

4.2 ［的粗实线符号是剖切视图符号，字母/数字朝哪边，表示向哪边看。

断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边, 就朝那边看。

5、索引符号与详图符号在施工图中, 有时会因为比例问题而无法表达清楚某一局部, 为方便施工需另画详图. 一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。

6、引出线6.1 引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的，以细实线绘制。

结构施工图平面标注法基本知识施工图是工程师的“语言"，是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。

结构施工图在整个设计中占有举足轻重的作用，切不可草率从事.对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一致.通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法,会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。

结构施工图的绘制方法有三种：一、详图法。

它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。

用详图法绘图的工作量非常大.二、梁柱表法。

它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。

此法比“详图法”要简单方便得多，手工绘图时,深受设计人员的欢迎.其不足之处是:同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。

三、结构施工图平面整体设计方法（以下简称“平法”）.它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明"配合使用。

平法的优点是图面简洁、清楚、直观性强,图纸数量少,设计和施工人员都很欢迎。

为了保证按平法设计的结构施工图实现全国统一,建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》(GJBT-518 00G101）（以下简称《平法规则》）.“详图法"能加强绘图基本功的训练；“梁柱表法"目前还在广泛应用；而“平法”则代表了一种发展方向。

毕业设计时宜在掌握各种方法的基础上有所侧重。

结构施工图绘制的基本内容一、图纸目录：全部图纸都应在“图纸目录”上列出，“图纸目录"的图号是“G-0”.结构施工图的“图别”为“结施”。

施工图基本知识图解一、基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。

1.2标高是把某地点对应的绝对标高定义为±0.000，(如名辉12#楼27.5)也称相对标高。

建筑中一般与一层室内地面对应的绝对标高为±0.000标高。

2、指北针针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。

3、定位轴线3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。

3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。

拉丁字母的I、O、Z不得用做轴线编号。

因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T50001-2001 房屋建筑制图统一标准也规定了的,不能使用。

3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。

4、剖视的剖切符号4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图(又叫断面图)符号”。

剖切视图除了断面，还包括能看见的后面的投影。

剖面图(断面图)仅仅表示断面形状，不画后面还能看见的其他投影像。

4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。

断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边,就朝那边看。

(示例)5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图.一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。

6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的，以细实线绘制。

6.2文字说明宜注写在横线的上方，也可注写在横线的端部。
