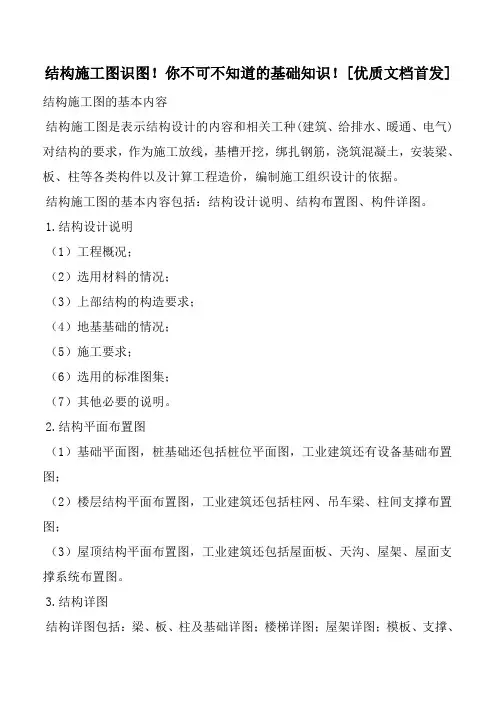

结构施工图识图!你不可不知道的基础知识!结构施工图的基本内容结构施工图是表示结构设计的内容和相关工种(建筑、给排水、暖通、电气)对结构的要求,作为施工放线,基槽开挖,绑扎钢筋,浇筑混凝土,安装梁、板、柱等各类构件以及计算工程造价,编制施工组织设计的依据。
结构施工图的基本内容包括:结构设计说明、结构布置图、构件详图。
1.结构设计说明(1)工程概况;(2)选用材料的情况;(3)上部结构的构造要求;(4)地基基础的情况;(5)施工要求;(6)选用的标准图集;(7)其他必要的说明。
2.结构平面布置图(1)基础平面图,桩基础还包括桩位平面图,工业建筑还有设备基础布置图;(2)楼层结构平面布置图,工业建筑还包括柱网、吊车梁、柱间支撑布置图;(3)屋顶结构平面布置图,工业建筑还包括屋面板、天沟、屋架、屋面支撑系统布置图。
3.结构详图结构详图包括:梁、板、柱及基础详图;楼梯详图;屋架详图;模板、支撑、预埋件详图以及构件标准图等。
附.1.2 结构施工图的图示方法1.常用图例结构施工图中常用图例见表附.1.1~附.1.3。
表附.1.2 钢筋的画法2.常用构件代号3.基础图的图示方法基础图包括基础平面图和基础详图。
基础平面图是将建筑从正负零以下剖切,向下看形成的图样。
基础布置图以表示基础部位构件的平面位置为主要目的,结合基础详图表示基础和基础部位构件的标高和详细尺寸及做法。
独立基础详图包括基础平面图和剖面图,条形基础详图为剖面图。
4.结构平面布置图的图示方法结构平面布置图是假想沿楼板面将房屋水平剖切后所作的水平投影图。
结构平面图主要表示该楼层的梁、板、柱的位置、预埋件、预留洞的位置。
除了能选用标准图以外,都要增加必要的剖面来表示节点和配筋以及具体的尺寸。
结构平面图中的剖面、断面详图的编号顺序,宜按下列规定编排:外墙按顺时针方向从左下角开始编号;内横墙从左至右,从上至下编号;内纵墙从上至下,从左至右编号。
5.结构详图的图示方法在构件详图中,应详细表达构件的标高、截面尺寸、材料规格、数量和形状、构件的连接方式、材料用量等。
施工图纸的一些基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。
1.2标高是把某地点对应的绝对标高定义为±0.000,(如名辉12#楼27.5)也称相对标高。
建筑中一般与一层室内地面对应的绝对标高为±0.000标高。
2、指北针针尖指向是北向,表示图纸上建筑物相对于北向的座向,看图方向一般按上北下南,左西右东的看图方向。
3、定位轴线3.1定位轴线是用以确定主要结构位置的线,如确定建筑的开间或柱距,进深或跨度的线称为定位轴线。
3.2标注在图样的下方与左侧,横向编号应用阿拉伯数字,从左至右顺序编写,竖向编号应用大写拉丁字母,从下至上顺序编写。
拉丁字母的I、O、Z不得用做轴线编号。
因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T 50001-2001 房屋建筑制图统一标准也规定了的,不能使用。
3.3 附加定位轴线的编号,应以分数形式表示,并应按下列规定编写:两根轴线间的附加轴线,应以分母表示前一轴线的编号,分子表示附加轴线的编号。
4、剖视的剖切符号4.1剖切符号分为两种,一种是“剖切视图符号”,一种是“剖面图(又叫断面图)符号”。
剖切视图除了断面,还包括能看见的后面的投影。
剖面图(断面图)仅仅表示断面形状,不画后面还能看见的其他投影像。
4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。
断面剖切符号是一根长细线通过剖切位置,断面剖切符号标示中,标注数字在那边,就朝那边看。
(示例)5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图。
一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。
6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的,以细实线绘制。
6.2文字说明宜注写在横线的上方,也可注写在横线的端部。
结构施工图识读知识点
一、图纸的序号和比例尺:结构施工图通常会在图纸上标注图纸的序号和比例尺,施工人员需要明确识读该图纸的比例尺,以便正确地测量和施工。
二、图例:图例是结构施工图中标明各种符号和代号的说明,施工人员需要通过图例了解各种符号和代号的具体含义。
三、图纸上的尺寸标注:在结构施工图中,一般会标注柱子、梁、板等构件的尺寸,施工人员需要准确地读取这些尺寸标注,并按照实际尺寸进行测量和施工。
四、施工标高:结构施工图中一般会标注各个构件的标高,施工人员需要明确各个构件的标高,以便进行正确的施工。
五、结构连接方式:结构施工图中会标明各个构件之间的连接方式,施工人员需要准确地读取这些连接方式,并按照图纸要求进行连接。
六、构件编号:结构施工图中往往会给每个构件编号,施工人员需要了解各个构件的编号,以便按照编号进行施工。
七、图纸上的特殊要求:结构施工图中可能会有一些特殊要求,例如做法要求、施工顺序要求等,施工人员需要仔细阅读并按照要求施工。
八、符号和代号的识读:结构施工图中会使用各种符号和代号来表示不同的构件和施工要求,施工人员需要通过图例或其他相关说明了解这些符号和代号的具体含义。
九、图纸的方向和布置:结构施工图一般会标明图纸的方向和布置,施工人员需要根据图纸的方向和布置进行施工。
十、图纸中的施工箭头:结构施工图中可能会使用施工箭头来指示施工的方向和方法,施工人员需要仔细阅读并按照施工箭头进行施工。
总的来说,准确地识读结构施工图对于施工人员来说是非常重要的。
只有通过对结构施工图的仔细阅读和准确理解,施工人员才能按照图纸要求进行施工,保证工程的质量和安全。
画结构施工图学习必备在建筑、土木工程等领域中,结构施工图是不可或缺的一部分。
它是指工程设计师在完成设计阶段后,为了使承包商按照标准施工、建造建筑物、桥梁或其他基础设施的详细设计图纸。
本文将介绍学习画结构施工图的必备知识。
1. 结构施工图的类型结构施工图通常包括平面图、立面图以及剖面图。
1.1 平面图平面图主要展示了建筑的水平展开图,是建筑图纸的基础。
它可以帮助设计师和承包商明确建筑物的大小、形状和位置。
在施工阶段,承包商会根据平面图制定具体的施工计划。
1.2 立面图立面图主要展示了建筑的外观和内部结构。
它可以帮助承包商确定建筑物的高度、宽度和深度。
在立面图中,设计师可以标注出窗户、门、杆件等重要的细节信息。
1.3 剖面图剖面图是指从建筑物的某个方向切割出的竖直面图,用于展示建筑物内部的结构、系统和设备。
它可以帮助承包商确定结构、管道和电线的位置,为施工提供更准确的参考。
2. 结构施工图的绘制规范为了保证施工图的准确性和可读性,需要按照一定的绘制规范进行制图。
以下是一些常见的规范:2.1 坐标轴的设置在平面图中,设计师需要将建筑物的平面展开图与地图上的坐标系进行对应。
一般要求将图纸设置在正合适的位置,并标注坐标轴,确保施工人员能够快速找到正确的建筑物位置。
2.2 图框和图例的设置图框是每张图的边框,图例则是对图中各种标记、线型、颜色等进行解释的说明。
在绘制施工图时,需要统一使用标准的图框和图例,以确保施工人员能够快速理解图中的内容。
2.3 比例尺的设定施工图的比例尺是在绘制图纸时使用的比例,表示绘制的图形与实际物体的大小比例。
一般要求施工图上的比例尺要统一、清晰。
2.4 标准符号的使用在施工图中,一些特定的结构、设备和系统有独立的标准符号,需要在图纸中清晰地进行标注。
这些标注与图例的搭配使用,可以更准确地传达设计师的意图,也有利于承包商的施工操作。
3. 结构施工图的颜色和线型在结构施工图中,线条和颜色的使用也有一定的规范。
建筑结构图基本知识点总结建筑结构图是建筑设计中非常重要的一部分,它是设计师将建筑设计理念和概念转化为具体的施工图纸的关键。
建筑结构图反映了建筑的结构形式、结构布局、材料选用等重要信息,是建筑施工的依据,对建筑质量和安全具有重要的影响。
建筑结构图包括平面图、立面图、剖面图、结构细部图等,这些图纸不仅仅是建筑施工的指导图,更是建筑设计师和结构工程师沟通交流的重要媒介。
因此,建筑结构图的编制需要建筑设计师和结构工程师的密切合作和协调。
下面将从建筑结构图基本知识点入手,对建筑结构图的基本内容、基本原则以及注意事项等方面进行总结,旨在为建筑设计师和结构工程师提供参考和指导。
一、建筑结构图的基本内容1. 平面图建筑平面图是建筑结构的布局图,它反映了建筑在平面上的形状和布局。
平面图是建筑结构图中最为基础的图形之一,它通常包括建筑的地面平面图、各层平面图以及特殊构件的布局图。
平面图中需要包括建筑的功能用途、出入口位置、内部空间布局等重要信息,同时也需要标注建筑结构的主要构件和位置,为建筑的立面和结构细部图提供参考。
2. 立面图建筑立面图是建筑结构的垂直展示图,它反映了建筑在立面上的形状和结构。
立面图是建筑结构图中的另一个基础图形,它通常包括建筑的正立面、背立面和侧立面等,立面图也是建筑外观设计的重要参考。
在立面图中需要标注建筑的各层标高、立面构件的材料和尺寸、窗户门洞的位置和尺寸等重要信息,为建筑的施工提供必要的参考。
3. 剖面图建筑剖面图是建筑结构的纵向展示图,它反映了建筑在剖面上的结构和布局。
剖面图是建筑结构图中的另一个基础图形,它通常包括建筑的纵向剖面、横向剖面等,剖面图也是建筑内部空间设计和构造原理的重要参考。
在剖面图中需要标注建筑的楼层高度、梁柱墙构件的布置、楼板地面的标高等重要信息,为建筑的施工提供必要的参考。
4. 结构细部图建筑结构细部图是建筑结构构件的详细图纸,它反映了建筑结构构件的连接形式和细节。
