室内给水、排水管道节点图做法大全（万科做法）本做法适用于住宅室内给水排水系统工程。
PP-R长期适用的水温≤70℃，系统工作压力≤0.6Mpa，dn≤100的室内冷热水的安装。
铝塑复合管适用长期的水温≤95℃，系统工作压力≤0.6Mpa,dn≤50的室内冷热水的安装。
U-PVC管道使用温度，室内连续排水温度不大于40℃，而瞬间排水水温不大于80℃。
给水暗装管道沟槽施工大样图1、埋地管线大样图说明：在楼板施工时要预留15 *60mm （深*宽的管槽），管道施工完，采用水泥砂浆做保护层，保护层高度不能高于成活地面高。
地面敷设管槽做法之一：地面敷设标准做法之二：2、嵌墙内管道施工大样图说明：管道嵌在卫生间、厨房墙内的管道，深和宽按照本图要求，但是表面不包括装饰层厚度；管道安装完，用水泥砂浆土填充。
如果材料为PP-R管，表面抹灰层内设钢丝网，钢丝网规格为10*10*0.5mm。
管道支架自由臂安装大样图本图为PP-R管道自由臂安装标准给水管道穿越楼板及墙大样图1、管道楼面套管。
PP-R管、铝塑复合管管道穿楼板距地面300mm设固定支架，钢管支架按照规范执行；将套管内壁清理干净，填料选用发泡聚乙烯或聚氨酯等材料，封堵前将套管内壁清理干净。
厨房、卫生间套管高出地面50mm。
穿楼板套管尺寸 2.3表2、钢管、PP-R、铝塑复合管穿墙套管说明：管道穿墙套管表面用砂纸打毛，穿墙套管可采用U-PVC或钢管，穿越地下室外墙必须用钢套管；柔性填料选用聚氨酯发泡、油麻或石棉绳给水管线穿越基础施工大样图柔性填料可选用聚氨酯发泡材料，括号内的用于外保温管道给水管道穿越沉降缝抗震缝、伸缩缝大样图说明：管道穿墙外表面应砂纸打毛，弯管两侧必须设固定支架，安装完要用柔性填料封堵。
给水管道穿越外墙的标准做法说明：管道从室内地面保护层通过墙内返到200mm拐到外墙墙内，再返到室外地面保护层内，施工完后，内外墙用水泥砂浆抹平。
排水管道穿越楼板、屋面、地下室外墙或基础大样图管道穿墙套管表面用砂纸打毛，穿墙套管可采用U-PVC或钢管，穿越地下室外墙必须用钢套管；柔性填料选用聚氨酯发泡、油麻或石棉绳成品管支架大样图PP-R管、铝塑复合管的支架、吊架施工参见下图热水器进进出水管安装大样图水表安装大样图L与水表规格有关：DN15水表L≥400mm；DN20水表L≥500mm ；DN25水表L≥600mm卫生间设计大样图1、采用PP-R管应由外墙进卫生间，热水管道标高0.50m，冷水管道标高0.35m，沿侧墙敷设，进厨房或阳台的管道可由地面直接敷设到各用水点，不宜在卫生间内地面敷设。
循环水管安装示意图1.回水器安装方法热水循环系统的热水管与回水管，是一条连通的管道，如果热水管的起点是热水器的话，那热水管的终点就是回水器。
热水管少不了支管，所以即使安装了回水管，依然需要放掉少量冷水，但是支管的长度都不会太长。
2.热水循环管道做法下图是热水循环管道最普遍的做法，在热水器热水管道的最远端用水点前加入三通，将管道分支进入龙头内置。
热水循环时，回水器会把热水管主干部分冷水抽走，支管部分仍然是冷水，只有将该段管内的水放干净后能使用到热水！上图就是秒出热水示意图，整条热水管道都不使用三通口做分支，将热水管道直接连到水龙头位置，使用带牙三通做为龙头接口，再次弯管到下一个龙头。
这样做使用的弯头太多，热水管道的压力也可能会大大降低，不利于使用。
秒出热水虽然能实现，但是做出来的效果可能不太理想，不建议大家用这种夸张做法。
3.秒出热水循环做法有人曾经说过“秒出热水不是梦”，也有人觉得这是一种一种夸张的说法。
其实我个人认为做到秒出热水并不夸张，夸张的只不过是他的做法。
4.止回阀在热水循环系统中，还有一个关键点，那就是需要加入一个止回阀。
止回阀又称逆止阀、单向阀、逆流阀、和背压阀。
止回阀属于一种自动阀门，其主要作用是防止冷水倒流、防止泵及驱动电动机反转，以及容器介质的泄放。
如果不加入止回阀会是怎样呢？当我们在需要使用热水时，由于冷水管压力较大，如果不加入止回阀，那么冷水就会通过回水管，直接流到水龙头位置。
5.经过热水器的水，不管是压力，还是流量，远远都比不上原来水管自有的压力与流量。
使用热水时，由于冷水管压力与流量都大，原本热水龙头也会出冷水。
回水器位置的具体安装方法是，回水管加入止回阀，然后加上三通用来接冷水进水，再接入回水器。
而回水器出水则直接接入热水器进水。
PPR与PE管道连接PE管道与PPR连接，黑色部分是PE变径弯头前面接PE管道，黄色的部分后接PPR管道上图分解，黑色的配件为外螺纹直接，一边与PE热熔连接，一边螺纹连接阀门上方为PE管道DN50，下方为PPR管道，中间通过一个阀门连接，采用的配件均为两个外螺纹直接PE与法兰阀门连接，使用管径较大的管道连接，法兰两边可连接两种不同的管道，或同种管道PE与UPVC管道连接，所用的配件与图2相似镀锌钢塑管与阀门连接上图局部放大，闸阀与止回阀连接消防信号阀与DN150镀锌钢管连接水泵接合器与消防管道采用法兰连接DN100的消火栓管用机械三通分支机械四通，DN150主管两边接喷淋支管消防管道中大于100的管道采用沟槽配件（卡箍）连接消防管道的卡箍连接对夹式蝶阀与消防管道采用法兰连接铜管与阀门连接，铜管一般采用焊接PE钢丝管网采用电容连接，图示电熔机热熔机彩铝檐沟管（铝管）属于金属管道，接口用承插打胶湿式报警阀连接水泵吸水管阀门连接HPDE双壁波纹管HPDE双壁波纹管采用橡胶圈连接，留意橡胶圈下面是详细的说明1 管道丝扣连接(镀锌钢管、衬塑镀锌钢管)1 断管：根据现场测绘草图，在选好的管材上画线，按线断管。
a 用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。
断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除干净。
b 用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。
2 套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径15-32mm者套丝2次，40-50mm者套丝3次，70mm以上者套丝3-4次为宜。
a 用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定扳机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开扳机。
（一）下水的材料现在的下水管及配件一般是材料，以前在建材城有厂家专卖，质量相当好，管壁比较厚，也很光滑，现在建材市场卖的质量差多了，没找到专业卖这样材料的地方，一般大的建材超市里的下水管件质量还不错。
下水管很好安装，完全能自己动手，自己装的一点也不比施工队装的差，就算懒得动手，也最好自己先设计一下，再带着工人干。
先教大家认识一下下水管件，一般面盆、水池的下水管的规格有50、40 、32的，这些数字代表管子的口径，就是5厘米、4 厘米、3.2厘米，管件也是这样的规格。
常用的管件有下水管、三通、90度弯头、45度弯头及返水弯等（下水图一）。
还有各种变径，能把不同型号的管连接在一起，注意下图中的返水弯与上面的形状不一样，返水弯有两种，一种是圆型的，一种是三角型的，下图中返水弯是圆型的，安装回旋余地更大些（下水图二）这里特别介绍一下管件中的伸缩节，要是碰到两头都是硬管的情况，连接必须用伸缩节，否则接不上。
伸缩节的作用有点像镀锌管中的“游任”（音），我拆卸水盆时都是把伸缩节拧开，连盆带管一起拿出来（下水图三）：（二）下水的安装厨房的下水主要有下排水和侧排水两种。
下排水: 下排水是排水口在地面上，下水管竖着穿过楼板，管道直接通向楼下，装下排水我习惯把返水弯装在最底下，这样要是还有别的下水，可共用一个返水弯（下水图四）。
做下水一般用50的返水弯，要是还有别的下水，就加三通，要用上面途中那种斜三通，这样水流得通畅。
大多时厨房下水都比较复杂，有时自己都绕进去了，水路之所以难做主要是因为地方太小，橱柜里还装着别的电器，如垃圾处理器、小厨宝、净水器等，有的还要连接洗衣机等。
侧排水：侧排水的下水口在厨房主管道上，在地面以上，下水管有一部分横着通向主管道。
下排水在楼下面有返水弯，要是楼板上面再装返水弯，就是双重防味了，而侧排水是下水管横着连接在主下水管中，一般只能装一个返水弯。
装过这样的下水，是在横管上接45度弯头，再接半个返水弯，但注意，这返水弯必须是那种三角型的，圆型的不好接，最后再接其他管，一般来说，侧排水不如下排水通畅。

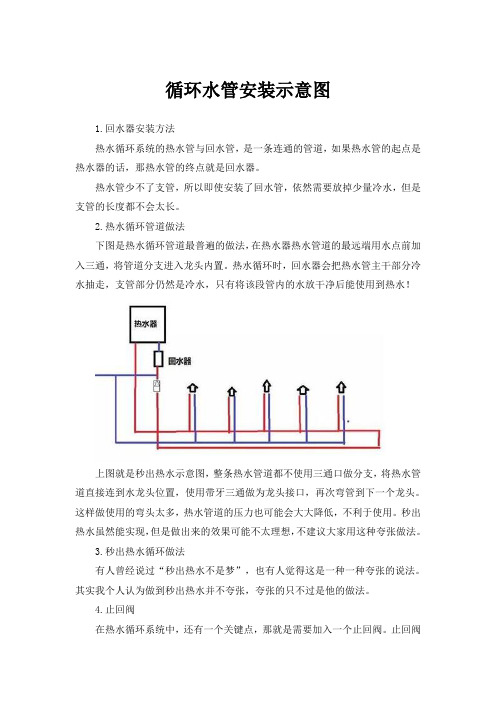

循环水管安装图1.回水器安装方法热水循环系统的热水管与回水管，是一条连通的管道，如果热水管的起点是热水器的话，那热水管的终点就是回水器。
热水管少不了支管，所以即使安装了回水管，依然需要放掉少量冷水，但是支管的长度都不会太长，一般三秒左右即可放干净。
2.热水循环管道做法下图是热水循环管道最普遍的做法，在热水器热水管道的最远端用水点前加入三通，将管道分支进入龙头内置。
热水循环时，回水器会把热水管主干部分冷水抽走，支管部分仍然是冷水，只有将该段管内的水放干净后，才能使用到热水！上图就是秒出热水示意图，整条热水管道都不使用三通口做分支，将热水管道直接连到水龙头位置，使用带牙三通做为龙头接口，再次弯管到下一个龙头。
这样做使用的弯头太多，热水管道的压力也可能会大大降低，不利于使用。
秒出热水虽然能实现，但是做出来的效果可能不太理想，不建议大家用这种夸张做法。
3.秒出热水循环做法有人曾经说过“秒出热水不是梦”，也有人觉得这是一种一种夸张的说法。
其实我个人认为做到秒出热水并不夸张，夸张的只不过是他的做法。
4.止回阀在热水循环系统中，还有一个关键点，那就是需要加入一个止回阀。
止回阀又称逆止阀、单向阀、逆流阀、和背压阀。
止回阀属于一种自动阀门，其主要作用是防止冷水倒流、防止泵及驱动电动机反转，以及容器介质的泄放。
如果不加入止回阀会是怎样呢？当我们在需要使用热水时，由于冷水管压力较大，如果不加入止回阀，那么冷水就会通过回水管，直接流到水龙头位置。
5.经过热水器的水，不管是压力，还是流量，远远都比不上原来水管自有的压力与流量。
使用热水时，由于冷水管压力与流量都大，原本热水龙头也会出冷水。
回水器位置的具体安装方法是，回水管加入止回阀，然后加上三通用来接冷水进水，再接入回水器。
而回水器出水则直接接入热水器进水。

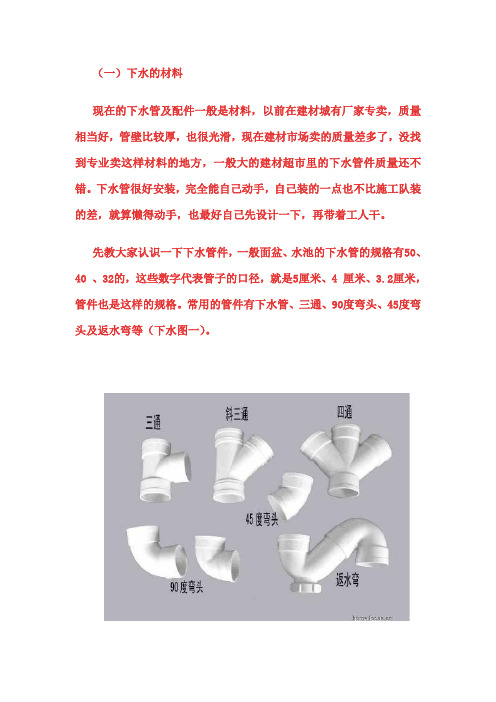

（一）下水的材料现在的下水管及配件一般是PVC材料，以前在建材城有厂家专卖，质量相当好，管壁比较厚，也很光滑，现在建材市场卖的质量差多了，没找到专业卖这样材料的地方，一般大的建材超市里的下水管件质量还不错。
PVC下水管很好安装，完全能自己动手，自己装的一点也不比施工队装的差，就算懒得动手，也最好自己先设计一下，再带着工人干。
先教大家认识一下下水管件，一般面盆、水池的下水管的规格有50、40 、32的，这些数字代表管子的口径，就是5厘米、4 厘米、3.2厘米，管件也是这样的规格。
常用的管件有下水管、三通、90度弯头、45度弯头及返水弯等（下水图一）。
还有各种变径，能把不同型号的管连接在一起，注意下图中的返水弯与上面的形状不一样，返水弯有两种，一种是圆型的，一种是三角型的，下图中返水弯是圆型的，安装回旋余地更大些（下水图二）这里特别介绍一下PVC管件中的伸缩节，要是碰到两头都是硬管的情况，连接必须用伸缩节，否则接不上。
伸缩节的作用有点像镀锌管中的“游任”（音），我拆卸水盆时都是把伸缩节拧开，连盆带管一起拿出来（下水图三）：（二）下水的安装厨房的下水主要有下排水和侧排水两种。
下排水: 下排水是排水口在地面上，下水管竖着穿过楼板，管道直接通向楼下，装下排水我习惯把返水弯装在最底下，这样要是还有别的下水，可共用一个返水弯（下水图四）。
做下水一般用50的返水弯，要是还有别的下水，就加三通，要用上面途中那种斜三通，这样水流得通畅。
大多时厨房下水都比较复杂，有时自己都绕进去了，水路之所以难做主要是因为地方太小，橱柜里还装着别的电器，如垃圾处理器、小厨宝、净水器等，有的还要连接洗衣机等。
侧排水：侧排水的下水口在厨房主管道上，在地面以上，下水管有一部分横着通向主管道。
下排水在楼下面有返水弯，要是楼板上面再装返水弯，就是双重防味了，而侧排水是下水管横着连接在主下水管中，一般只能装一个返水弯。
装过这样的下水，是在横管上接45度弯头，再接半个返水弯，但注意，这返水弯必须是那种三角型的，圆型的不好接，最后再接其他管，一般来说，侧排水不如下排水通畅。
