管道敷设的方式及要求1、室外管道的敷设室外管道一般的敷设方式有两种即架空敷设和埋地敷设,埋地敷设又分为直埋敷设和管沟敷设。
a）管道架空敷设将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设.架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方.架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。
按支架的高低可分为低支架、中支架和高支架三种敷设类型。
管道架空敷设的施工工序:按设计图纸放线定位—管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温.b）管道直埋敷设直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。
管道直埋施工程序是：测量—打桩—放线-挖管沟—垫层处理-下管前管道装配-防腐-下管—连接—管道压力实验-气密性实验—实验合格后对接口进行防腐处理—管沟回填。
c）管道管沟敷设管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。
按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。
管道管沟埋设施工程序是:除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。
2、室内管道的敷设根据建筑物的用途和对美观的要求不同,室内管道敷设可分为明装和暗装两种形式。
管道沿墙、梁、柱及楼板暴露敷设称为明装。
明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等.管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。
暗装具有室内美观、但造价高、维修不便等特点,适用于美观性要求高的星级宾馆、酒店等建筑。
无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。
3、常用管道图例国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。

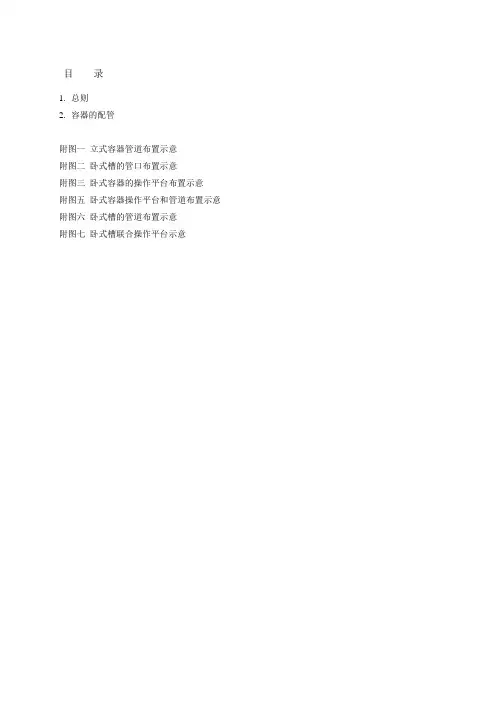

目录1.总则2.容器的配管附图一立式容器管道布置示意附图二卧式槽的管口布置示意附图三卧式容器的操作平台布置示意附图五卧式容器操作平台和管道布置示意附图六卧式槽的管道布置示意附图七卧式槽联合操作平台示意1. 总则1.0.1 本规定适用于石油化工生产装置内的容器配管设计。
1.0.2 本规定不适用装置外罐区的配管。
1.0.3 本规定与中国石化集团公司的相关标准规范有矛盾时，按集团公司的标准规范执行。
1.0.4 引进装置或与国外公司合作设计时，可不执行本规定，而按外国公司规定进行设计。
2. 容器的配管2.0.1 立式和卧式容器上的管道设计，通常将容器周围划分为操作区和配管区。
配管区一般位于管廊或管道连接较多的相关设备的一侧，操作区一般位于操作、维修通道一侧。
平台、人孔、液面计、压力计、温度计、梯子和供检修用的吊柱布置在检修区，而管道布置在配管区如附图一、二所示。
2.0.2 管口布置规定如下：2.0.2.1 立式容器的管口布置（1）人孔－－容器的上人孔可设在顶部，下人孔可设在罐下端侧面，且两个人孔宜对称布置，以利检修时通风换气，常压罐的上人孔也可以和泄压人孔合并。
（2）进出物料管口--进料口可设在罐顶部或上端侧面，出料口一般设在罐底都或下端侧面，进出料管口不宜布置在同一方向上。
若设视镜，视镜口的方位应靠近进料管口，以利观察进料情况。
（3）放空放净管口－－放空口应设在罐顶最高点，放净口设在罐底部或出料管道上，对平底立式罐，放净管应从底部集液坑上引出。
（4）安全阀或呼吸阀管口－－安全阀或呼吸阀管口应布置在罐顶检修区一侧，靠近平台。
（5）充氮管口－－为使氮气分布均匀和防止在泄放时氮气走短路，其管口应布置在罐顶部远离安全阀或放空管口的位置。
（6）温度计管口－－布置在罐壳体下端靠操作区域一侧，并要方便接近和观察。
（7）压力计管口－－布置在罐的顶部气相空间靠操作区域一侧，并要方便接近和观察。
（8）液面计和高低液位报警器－－液面计的布置与选用的仪表类型有关，其上管口可设在罐顶部或壳体上端侧面。
第十章化工管道布置图管道的布置和设计是以管道仪表流程图、设备布置图及有关土建、仪表、电气、机泵等方面的图纸和资料为依据的。
设计首先应满足工艺要求，使管道便于安装、操作及维修，另外应合理、整齐和美观。
根据HG/T 20549-1998《化工装置管道布置设计规定》（国际通用设计体制和方法）的要求，化工装置管道布置设计的图样包括：管道布置图、管道轴测图、管口方位图、管架图与管件图，本章将分别介绍这五种图样。
10.1 管道布置图10.1.1 管道布置图的作用和内容管道布置图(配管图)，主要用于表达车间或装置内管道的空间位置、尺寸规格，以及与机器、设备的连接关系。
管道布置图是管道安装施工的重要依据。
图10-1为天然气脱硫系统管道布置图。
从图中可以看出，管道布置图一般包括以下内容。
⑴一组视图视图按正投影法绘制，包括平面图和剖视图，用以表达整个车间（装置）建筑物和设备的基本结构以及管道、阀、管件、仪表控制点等的布置安装情况。
⑵尺寸和标注包括管道、管件、阀门、仪表控制点的定位尺寸和其他必要的相关标注和说明等。
⑶管口表⑷安装方位标⑸标题栏及修改栏10.1.2 绘制管道布置图应遵循的规定管道布置图的设计要遵循HG/T 20549-1998（国际通用设计体制和方法）《化工装置管道布置设计规定》。
具体到管道布置图的绘制应遵循下列规定：⑴图线宽度（HG 20549.1—1998），见本章附录一。
⑵管道布置图上的管子、管件、阀门及管道特殊件图例（HG/T 20549.2-1998第2章），见本章附录二。
⑶管道布置图中有关设备布置内容的绘制，应符合“化工装置设备布置设计内容和深度规定”（HG 20546.1第六章），见第九章附录四。
⑷管道布置图的分区应符合“化工装置设备布置设计内容和深度规定”（HG 20546.1第四章），见第九章9.3的内容介绍。
⑸管道布置图尚应符合有关机械制图的国家标准。
10.1.3 管道布置图的视图1．图幅与比例 ⑴ 图幅管道布置图图幅应尽量采用A0，比较简单的也可采用Al 或A2。
第7章管道布置图绘制▪本章导引▪管道布置图设计基础▪管道布置图的绘制▪本章重点知识分析本章目录本章目录本章导引管道设计中根据管道仪表流程图(PID，带控制点的工艺流程图)、设备布置图及有关的土建，仪表，电气，机泵等方面的图纸和资料为依据，对管道进行合理的布置设计，绘制出管道布置图。
管道布置图的设计首先应满足工艺要求，便于安装，操作及维修，并要合理，整齐，美观。
管道布置图在化工设备进行最后安装阶段具有重要的意义。
好的管道布置图不仅能使安装者容易读懂图纸所要表达的含义，加快施工进程，同时也杜绝诸如将测量孔安放在光线不好的场合，或者将阀门的安装的方位朝向墙面，使之很难操作。
位置设备。
因此，在各种化工工程具体施工前，必须绘制好详细的管道布置。
管道布置图的绘制工作非常繁重，同时对时间的要求也较紧，另外，在具体施工过程中会碰到各种与原设计现场不同或原设计中错误的情况，需要及时更新管道布置图。
这时，如果采用计算机绘图，就可以充分发挥计算机快速、易修改的特点，及时提供更新后的管道布置图。
在本章中，我们将对管道布置图的基础知识作一个大致的介绍，着重在如何利用计算机绘制管道布置图，我们将会对管道布置图中用到的主要零件的绘制作一个较详细的介绍，对于整体图主要在于其绘制思路上，希望读者在学习本章内容的同时，参考有关化工管道布置的书籍，以便于对本章内容的理解。
本章目录本章目录管道布置图设计基础管道布置设计图分类⑴管道平面设计图管道平面设计图使每个工程的平面设计中，都需要绘制的平面设计图．此图是一种综合性的条件图，它包括最后设计所需的一切内容，如：主要管道走向；容器支座、平台、，梯子、栏杆的位置和尺寸；电缆托架和电缆沟的走向；基础建筑物、构筑物的外形；吊车梁、吊杆、吊钩的位置和起重能力；主要管架的位置、管口，支架，人孔，手孔，吊耳，铭牌方位；公用物料站、空调设设施、排水地漏等。
⑵管道平面布置图管道布置图是用来表达车间(或装置)内管道的空间位置情况的图样，又称管道配管图或安装图。
一）管道敷设的方式1、室外管道的敷设室外管道一般的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。
a）管道架空敷设将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设。
架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方。
架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。
按支架的高低可分为低支架、中支架和高支架三种敷设类型。
管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。
b）管道直埋敷设直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。
管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。
c）管道管沟敷设管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。
按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。
管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。
2、室内管道的敷设根据建筑物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。
管道沿墙、梁、柱及楼板暴露敷设称为明装。
明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等。
管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。
暗装具有室内美观、但造价高、维修不便等特点，适用于美观性要求高的星级宾馆、酒店等建筑。
无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。
3、常用管道图例国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。
