管道仪表流程图的绘制

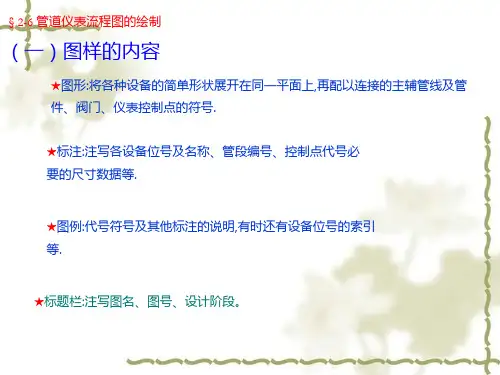

§2-6 管道仪表流程图的绘制
（二）管道仪表流程图的图面布置
原则:一个主项绘制一张图解 主项可为车间(装置)或工段(分区或工序)
➢ 若流程复杂,一个主项也分数张(或分系统)绘制,但仍算一张图样,且需使用 同一图号,但要注明该图号图纸总张数的第几张.
比例: 设备图形及高低间相对位置大致按1:100 或1:200的比例绘制,流程简单时可用1:50
§2-6 管道仪表流程图的绘制 （三） PID的绘制要点
(2)设备的标注
内容:位号及名称; 形式:位号及名称标注在相应设备图形（三） PID的绘制要点 2、管道的表示方法 管道的画法: ➢ 线型的规定（见Ｐ２８图２－５）； 放气、排液及液封（应全部画出） ➢交叉与拐弯 来向和出向（见Ｐ２８图２－６）
§2-6 管道仪表流程图的绘制 （三） PID的绘制要点 5、图例、标题栏及索引
⑴ 图例
★图例是将绘图中所采用的图形符号及代号等，用文字予以说明 流程图简单时，图例说明放在图纸的左上方；流程复杂，图样分成数张绘制时， 代号符号的图例说明及需要编制的设备位号的索引等往往单独绘制，作为工艺管 道流程图第一张图纸
阀门和管件符号可参阅国家标准(GB6567.4-86) 其部分内容可参阅教材P30-31表2-6.2-7
§2-6 管道仪表流程图的绘制 （三） PID的绘制要点
4、仪表控制点的表示方法
⑴ 图形符号 检测、显示、控制等仪表在图上用b／3细实线圆（直径约 10mm)表示 仪表用b／３连接线指向工艺设备轮廓线或工艺管线上的测量点 仪表的安装位置也可用不同的符号来表示 执行器的图形符号由执行机构和调节机构两部分组合而成
§2-6 管道仪表流程图的绘制 （三） PID的绘制要点 ⑵ 仪表位号
管道及仪表流程图精
介质名称 原水、新鲜水 锅炉给水 循环冷却水上水 循环冷却水上水 热水上水 热水回水 自来水、生活用水 脱盐水 软水 消防水 化学污水 生产废水 氢气 氮气 氧气 燃料气
代号 RW BW CWS CWR HWS HWR DW DNW SW FW CSW WW H N O FG
介质名称 燃料气 液体燃料 液化石油气 天然气 液化天然气 冷冻盐水上水 冷冻盐水回水 真空排放气 放空 废气 废渣 废油 烟道气 惰性气 催化剂 添加剂
仪表位号的表示方法
常用的参量代号
序号 1 2 3 4 5
参量 温度 压力 液位 流量 质量
代号 T P L F W
T I — 2 02
仪表序号 工段或工序序号 仪表功能代号 被测变量代号
常用的仪表功能代号
序号 1 2 3 4 5 6 7
参量 指示 记录 控制 报警 积分 联锁 变送
代号 I R C A Q S T
4、管路标注
管路标注： FL – 1421 – 25 – P2E5 – H2
介质代号 管道号 公称直径 管道等级 隔热隔声代号
有一输送液体燃料的横 向管道，管道号为1421 （主项代号+管段序号） ，其公称通径为25mm ，压力等级为4.0MPa（ 分项号2）,材质为不锈钢 （分项号5），要求保温 （分项号2）。
常用阀门图例
3、仪表控制点
仪表自控情况在相应的管道设备上用符号画出，符号包括图形符号和字 母代号。
仪表及控制点的图示和标注
❖ 测量点图形符号以细实线在相应的管道设备上用符号画出； ❖ 检测、显示、控制等仪表图形符号用直径约10mm的细实线圆圈表示。
仪表安装位置的图形符号(摘自HGJ/T7一l987)
介质名称 工艺空气 工艺气体 工艺液体 工艺固体 工艺水 气液两相流工艺物料 气固两相流工艺物料 液固两相流工艺物料 空气 压缩空气 仪表空气 高压蒸汽 中压蒸汽 低压蒸汽 蒸汽冷凝水 伴热蒸汽
管道及仪表流程图课件(精)
课程：化工工艺初级设计
知识点：管道及仪表流程图（PID图）
江苏高校品牌专业——石油化工技术
脱硫系统管道及仪表流程图
管道及仪表流程图（PID图）又称带有控制点的工艺流程图，
是在工艺方案流程图和物料流程图基础上绘制的，是内容更为详
细的工艺流程图。
作用：它是设备布置、管道布置的原始依据，是施工的参考资
I
R C A Q S T
4、管路标注
有一输送液体燃料的横
管路标注： FL – 1421 – 25 – P2E5 – H2
介质代号 管道号 公称直径 管道等级 隔热隔声代号
向管道，管道号为1421 （主项代号+管段序号） ，其公称通径为25mm ，压力等级为4.0MPa（ 分项号2）,材质为不锈钢 （分项号5），要求保温 （分项号2）。
介质代号
介质名称 工艺空气 工艺气体 工艺液体 工艺固体 工艺水 气液两相流工艺物料 气固两相流工艺物料 液固两相流工艺物料 空气 压缩空气 仪表空气 高压蒸汽 中压蒸汽 低压蒸汽 蒸汽冷凝水 伴热蒸汽 代号 PA PG PL PS PW PGL PGS PLS AR CA IA HS MS LS SC TS 介质名称 原水、新鲜水 锅炉给水 循环冷却水上水 循环冷却水上水 热水上水 热水回水 自来水、生活用水 脱盐水 软水 消防水 化学污水 生产废水 氢气 氮气 氧气 燃料气 代号 RW BW CWS CWR HWS HWR DW DNW SW FW CSW WW H N O FG 燃料气 液体燃料 液化石油气 天然气 液化天然气 冷冻盐水上水 冷冻盐水回水 真空排放气 放空 废气 废渣 废油 烟道气 惰性气 催化剂 添加剂 介质名称 代号 FG FL LPG NG LNG RWS RWR VE VT WG WS WO FLG IG CAT AD
知识点：管道及仪表流程图（PID图）
江苏高校品牌专业——石油化工技术
脱硫系统管道及仪表流程图
管道及仪表流程图（PID图）又称带有控制点的工艺流程图，
是在工艺方案流程图和物料流程图基础上绘制的，是内容更为详
细的工艺流程图。
作用：它是设备布置、管道布置的原始依据，是施工的参考资
I
R C A Q S T
4、管路标注
有一输送液体燃料的横
管路标注： FL – 1421 – 25 – P2E5 – H2
介质代号 管道号 公称直径 管道等级 隔热隔声代号
向管道，管道号为1421 （主项代号+管段序号） ，其公称通径为25mm ，压力等级为4.0MPa（ 分项号2）,材质为不锈钢 （分项号5），要求保温 （分项号2）。
介质代号
介质名称 工艺空气 工艺气体 工艺液体 工艺固体 工艺水 气液两相流工艺物料 气固两相流工艺物料 液固两相流工艺物料 空气 压缩空气 仪表空气 高压蒸汽 中压蒸汽 低压蒸汽 蒸汽冷凝水 伴热蒸汽 代号 PA PG PL PS PW PGL PGS PLS AR CA IA HS MS LS SC TS 介质名称 原水、新鲜水 锅炉给水 循环冷却水上水 循环冷却水上水 热水上水 热水回水 自来水、生活用水 脱盐水 软水 消防水 化学污水 生产废水 氢气 氮气 氧气 燃料气 代号 RW BW CWS CWR HWS HWR DW DNW SW FW CSW WW H N O FG 燃料气 液体燃料 液化石油气 天然气 液化天然气 冷冻盐水上水 冷冻盐水回水 真空排放气 放空 废气 废渣 废油 烟道气 惰性气 催化剂 添加剂 介质名称 代号 FG FL LPG NG LNG RWS RWR VE VT WG WS WO FLG IG CAT AD
管道图画法中的标注技巧
增加标注文字
在交叉点附近增加标注文字，说明管道的功能、流向等信息，避 免混淆。
使用箭头指示
在交叉处使用箭头指示管道的流向，有助于理解管道的连接关系 。
多层管道叠加显示方法
分层显示
将不同层的管道分别绘制在不同图层上，通过调整图层的透明度或 颜色来区分各层管道。
采用虚线或点划线
对于叠加的部分，可以使用虚线或点划线来表示被遮挡的管道，增 加层次感。
使用软件进行实际操作演示
软件介绍
简要介绍用于绘制管道图的常用软件，如AutoCAD、 SolidWorks等，并展示其基本功能和操作界面。
绘制流程
详细演示如何使用软件绘制管道图，包括设置图层、选择线型、添 加标注等步骤。
标注技巧
重点讲解在绘制过程中如何提高标注的准确性和效率，如使用快捷 键、自定义标注样式等。
介绍了管道图中材料和防腐保温的标注方法 ，为管道系统的选材和施工提供依据。
拓展延伸：其他相关领域应用探讨
工艺流程图中的标注应用
探讨管道图画法在工艺流程图中的应 用，包括设备、仪表、管道等的标注 方法和注意事项。
建筑给排水图中的标注技巧
分析建筑给排水图中管道、卫生器具 、设备等的标注方法和要求，为建筑 给排水设计提供参考。
管道图画法中的标注技巧
演讲人： 日期：
• 管道图基本概念与作用 • 管道图绘制方法与步骤 • 关键信息标注方法及规范 • 特殊情况下标注处理策略 • 实例分析与操作演示 • 总结回顾与拓展延伸
01
管道图基本概念与作用
管道图定义及分类
定义
管道图是一种用图形符号和线条 表示管道系统布置和走向的图样 ，包括管道、阀门、设备、仪表 等元素的图形表示。
总结回顾与拓展延伸
在交叉点附近增加标注文字，说明管道的功能、流向等信息，避 免混淆。
使用箭头指示
在交叉处使用箭头指示管道的流向，有助于理解管道的连接关系 。
多层管道叠加显示方法
分层显示
将不同层的管道分别绘制在不同图层上，通过调整图层的透明度或 颜色来区分各层管道。
采用虚线或点划线
对于叠加的部分，可以使用虚线或点划线来表示被遮挡的管道，增 加层次感。
使用软件进行实际操作演示
软件介绍
简要介绍用于绘制管道图的常用软件，如AutoCAD、 SolidWorks等，并展示其基本功能和操作界面。
绘制流程
详细演示如何使用软件绘制管道图，包括设置图层、选择线型、添 加标注等步骤。
标注技巧
重点讲解在绘制过程中如何提高标注的准确性和效率，如使用快捷 键、自定义标注样式等。
介绍了管道图中材料和防腐保温的标注方法 ，为管道系统的选材和施工提供依据。
拓展延伸：其他相关领域应用探讨
工艺流程图中的标注应用
探讨管道图画法在工艺流程图中的应 用，包括设备、仪表、管道等的标注 方法和注意事项。
建筑给排水图中的标注技巧
分析建筑给排水图中管道、卫生器具 、设备等的标注方法和要求，为建筑 给排水设计提供参考。
管道图画法中的标注技巧
演讲人： 日期：
• 管道图基本概念与作用 • 管道图绘制方法与步骤 • 关键信息标注方法及规范 • 特殊情况下标注处理策略 • 实例分析与操作演示 • 总结回顾与拓展延伸
01
管道图基本概念与作用
管道图定义及分类
定义
管道图是一种用图形符号和线条 表示管道系统布置和走向的图样 ，包括管道、阀门、设备、仪表 等元素的图形表示。
总结回顾与拓展延伸
带控制点工艺流程图管道的表示方法
带控制点工艺流程图管道的表示方法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!带控制点工艺流程图管道的表示方法详解在工业生产和工程设计中，工艺流程图是一种重要的技术图纸，用于清晰地描绘出生产过程中的物料流动、设备布置以及控制方式等信息。

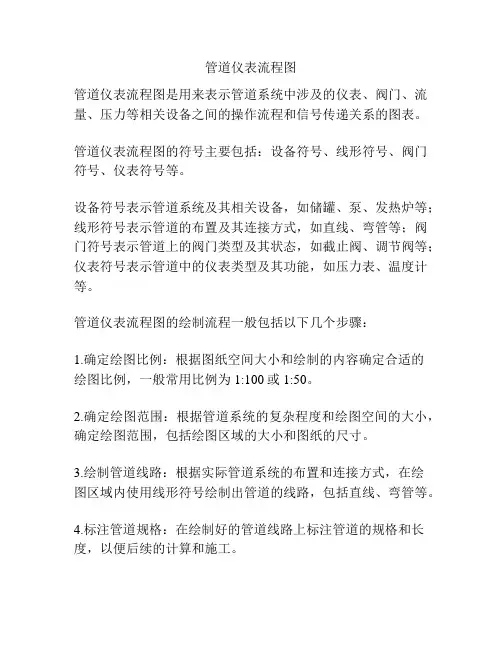

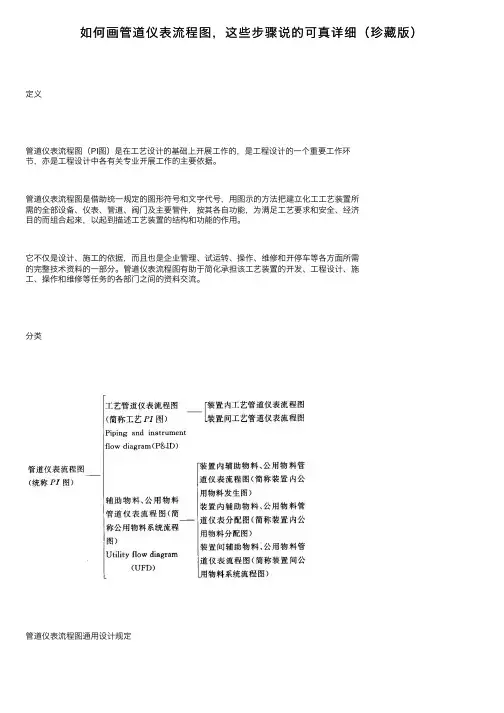

如何画管道仪表流程图，这些步骤说的可真详细（珍藏版）
如何画管道仪表流程图，这些步骤说的可真详细（珍藏版）定义管道仪表流程图（PI图）是在⼯艺设计的基础上开展⼯作的，是⼯程设计的⼀个重要⼯作环节，亦是⼯程设计中各有关专业开展⼯作的主要依据。
管道仪表流程图是借助统⼀规定的图形符号和⽂字代号，⽤图⽰的⽅法把建⽴化⼯⼯艺装置所需的全部设备、仪表、管道、阀门及主要管件，按其各⾃功能，为满⾜⼯艺要求和安全、经济⽬的⽽组合起来，以起到描述⼯艺装置的结构和功能的作⽤。
它不仅是设计、施⼯的依据，⽽且也是企业管理、试运转、操作、维修和开停车等各⽅⾯所需的完整技术资料的⼀部分。
管道仪表流程图有助于简化承担该⼯艺装置的开发、⼯程设计、施⼯、操作和维修等任务的各部门之间的资料交流。
分类管道仪表流程图通⽤设计规定图纸规格图纸应采⽤标准规格，并带有设计单位名称的统⼀标题栏。
与国外公司合作，需要在国外公司提供的PI图上完成修改和深化设计时，可在国外公司图纸标题栏旁，加盖有本单位名称的标题栏。
⼀般应采⽤0号(A0)标准尺⼨图纸，也可⽤1号(A1)标准尺⼨图纸。
对同⼀装置只能使⽤⼀种规格的图纸，不允许加长、缩短（特殊情况除外）。
线条所有线条要清晰、光洁、均匀，线与线间要有充分的间隔，平⾏线之间的最⼩间隔不⼩于最宽线条宽度的两倍，且不得⼩于1.5mm，最好为10mm。
在同⼀张图上，同⼀类的线条宽度应⼀致，⼀根线条的宽度在任何情况下，都不应⼩于0.25mm。
推荐在管道仪表流程图上的线条宽度见下表：⽂字和字母标注>>>>⽂字和字母的⾼度图纸上的各种⽂字字体要求匀称、⼯整，并尽可能采⽤⼯程字。
字或字母之间要留适当间隙，使之清晰可见。
汉字⾼度不宜⼩于2.5mm（2.5号字），0号(A0)和1号（A1）标准尺⼨图纸的汉字⾼度应⼤于5mm。
指数、分数、注脚尺⼨的数字⼀般采⽤⼩⼀号字体。
分数数字最⼩⾼度为3mm，且和分数线之间⾄少应有1.5mm的空隙，推荐的字体适⽤对象如下：（1）7号和5号字体⽤于设备名称、备注栏、详图的题⾸字；（2）5号和3.5号字体⽤于其他具体设计内容的⽂字标注、说明、注释等；（3）⽂字、字母、数字的⼤⼩在同类标注中⼤⼩应相同。
管道工程图画法中的流程图和示意图
明确示意图的表达目的和受众，以便选择合适的图示语言 和符号。
绘制管道走向及连接方式
根据管道设计参数和现场实际 情况，确定管道的走向、标高
和坡度。
选择合适的管道连接方式， 如法兰连接、螺纹连接等， 并绘制相应的连接图形。
对于复杂管道系统，可采用分 段绘制的方法，将系统拆分为 若干个子系统，分别绘制后再
06
实例分析：某管道工程图绘制过程展示
项目背景介绍
01 该管道工程是一项城市供水管道改造项目，旨在 提高城市供水能力和水质。
02 项目涉及多个管道段落和不同类型的管道，包括 输水管、配水管和加压泵站等。
03 工程图绘制需要遵循相关标准和规范，确保图纸 的准确性和可读性。
流程图绘制过程展示
确定流程图的基本元素和符 号，如箭头、矩形框、菱形 框等。
比例
根据实际需要选择合 适的比例绘制图形。
图线
采用规定的图线宽度 和类型表示不同的内 容，如图框线、中心 线、轮廓线等。
02
流程图绘制方法及步骤
确定流程方向
01
根据工艺流程或管道系统的实际 情况，确定流程图的水平或垂直 方向。
02
通常，流程图的水平方向表示工 艺流程从左到右的顺序，垂直方 向表示工艺流程从上到下的顺序 。
完善流程图细节
根据需要，添加必要的文字说明和标注，如设备 名称、管道规格、阀门和仪表的型号和参数等。
调整流程图的布局和比例，使其更加清晰、美观 和易于理解。
检查流程图的完整性和准确性，确保没有遗漏和 错误。
示意图绘制方法及步骤
确定示意图类型
根据管道工程的特点和要求，选择合适的示意图类型，如 工艺流程图、设备布置图等。
对示意图进行标注和说明 ，包括管道介质、流向箭 头、设备编号等。
绘制管道走向及连接方式
根据管道设计参数和现场实际 情况，确定管道的走向、标高
和坡度。
选择合适的管道连接方式， 如法兰连接、螺纹连接等， 并绘制相应的连接图形。
对于复杂管道系统，可采用分 段绘制的方法，将系统拆分为 若干个子系统，分别绘制后再
06
实例分析：某管道工程图绘制过程展示
项目背景介绍
01 该管道工程是一项城市供水管道改造项目，旨在 提高城市供水能力和水质。
02 项目涉及多个管道段落和不同类型的管道，包括 输水管、配水管和加压泵站等。
03 工程图绘制需要遵循相关标准和规范，确保图纸 的准确性和可读性。
流程图绘制过程展示
确定流程图的基本元素和符 号，如箭头、矩形框、菱形 框等。
比例
根据实际需要选择合 适的比例绘制图形。
图线
采用规定的图线宽度 和类型表示不同的内 容，如图框线、中心 线、轮廓线等。
02
流程图绘制方法及步骤
确定流程方向
01
根据工艺流程或管道系统的实际 情况，确定流程图的水平或垂直 方向。
02
通常，流程图的水平方向表示工 艺流程从左到右的顺序，垂直方 向表示工艺流程从上到下的顺序 。
完善流程图细节
根据需要，添加必要的文字说明和标注，如设备 名称、管道规格、阀门和仪表的型号和参数等。
调整流程图的布局和比例，使其更加清晰、美观 和易于理解。
检查流程图的完整性和准确性，确保没有遗漏和 错误。
示意图绘制方法及步骤
确定示意图类型
根据管道工程的特点和要求，选择合适的示意图类型，如 工艺流程图、设备布置图等。
对示意图进行标注和说明 ，包括管道介质、流向箭 头、设备编号等。
管道及仪表流程图课件(精)
管道符号标记示例
工艺物料管道： 工艺物料埋地管道： 辅助物料及公用系统管道： 辅助物料及公用系统埋地管道： 气动信号仪表管线： 热保温管道： 冷保温管道： 蒸汽伴热管道： 电伴热管道： 套管管道：
2、阀门和管件
管道上所有的阀门和管道附件图例
介质名称 工艺空气 工艺气体 工艺液体 工艺固体 工艺水 气液两相流工艺物料 气固两相流工艺物料 液固两相流工艺物料 空气 压缩空气 仪表空气 高压蒸汽 中压蒸汽 低压蒸汽 蒸汽冷凝水 伴热蒸汽
介质代号
代号 PA PG PL PS PW PGL PGS PLS AR CA IA HS MS LS SC TS
课程：化工工艺初级设计 知识点：管道及仪表流程图（PID图）
江苏高校品牌专业——石油化工技术
脱硫系统管道及仪表流程图
管道及仪表流程图（PID图）又称带有控制点的工艺流程图， 是在工艺方案流程图和物料流程图基础上绘制的，是内容更为详 细的工艺流程图。
作用：它是设备布置、管道布置的原始依据，是施工的参考资 料和生产操作的指导性技术文件。
代号 FG FL LPG NG LNG RWS RWR VE VT WG WS WO FLG IG CAT AD
管道等级的标注方法
公称压力等级代号
材质等级代号
M1 B
材质等级
管材代号 单元顺序号 公称压力等级代号
铸铁—A 碳钢—B 普通低合金钢—C 合金钢—D 不锈钢—E 有色金属—F
非金属—G
衬里及内防腐—H
常用阀门图例
3、仪表控制点
仪表自控情况在相应的管道设备上用符号画出，符号包括图形符号和字 母代号。
仪表及控制点的图示和标注
测量点图形符号以细实线在相应的管道设备上用符号画出； 检测、显示、控制等仪表图形符号用直径约10mm的细实线圆圈表示。
管道流程图画法
管道流程图的分类
根据用途
可以分为工艺流程图、水流程图、气 流程图等，分别用于描述不同类型物 质的流动过程。
根据复杂度
可以分为简单流程图和详细流程图， 前者只包含主要的工艺步骤，后者则 更加详细地描述了每个步骤的具体操 作和设备。
管道流程图的基本元素
01
02
03
节点
表示工艺过程中的各个步 骤或设备，用图形符号表 示。
施工图纸绘制
管道施工图
根据管道设计要求，绘制出管道施工图纸，包括 管道布置、管道连接方式、管道支撑结构等。
施工图纸绘制规范
遵循相关标准和规范，确保施工图纸的准确性和 完整性。
施工图纸审查
对施工图纸进行审查，确保图纸的正确性和可行 性，避免施工过程中的错误和延误。
设备维护与检修
设备维护流程图
01
用于表示设备的维护和检修过程，包括设备的拆卸、检查、更
管道流程图画法
• 管道流程图简介 • 管道流程图的画法 • 管道流程图的绘制工具 • 管道流程图的应用场景 • 管道流程图的绘制实例
目录
01
管道流程图简介
定义与作用
定义
管道流程图是一种用于描述系统 内物质、能量或信息流动过程的 图表，通常用于工程、工艺或管 理领域。
作用
管道流程图可以帮助人们直观地 理解系统的运作方式，发现潜在 的问题和优化点，为改进和优化 提供依据。
设计布局和比例
选择合适的布局
根据设备和管道的实际情况，选择合适的布局方式，如水平或垂直布局。
确定比例尺
根据实际尺寸和图纸大小，确定合适的比例尺，以便准确表达设备和管道的实 际尺寸。
绘制管道和设备
绘制设备
根据实际设备的外形和尺寸，用规定的图形符号绘制设备。
AutoCAD绘制工艺管道及仪表流程图的方法和技巧
尺寸标注与颜色选择
1、尺寸标注
1、尺寸标注
使用AutoCAD的“DIMLINE”命令可以添加尺寸标注，通过指定标注文字的位 置和内容，以及标注线的位置和长度，来实现对管道和仪表的尺寸标注。
2、颜色选择
2、颜色选择
使用AutoCAD的“COLOR”命令可以设置图形的颜色，可以根据设计要求和规 范，选择相应的颜色来区分管道、仪表和连接件等不同元素。
3、及时进行保存
3、及时进行保存
在绘制过程中，及时保存设计文件，避免因软件崩溃或意外断电导致数据丢 失。
处理复杂图形和流程图的技巧
1、使用分层设计
1、使用分层设计
将不同的元素放在不同的图层上，方便对个别元素进行修改和调整，同时也 有利于空间的合理利用。
2、利用块功能
2、利用块功能
将常用的图形元素创建成块，可以在需要时直接调用，提高绘图效率。
3、可维护性：在设计时考虑到设备的可维护性，方便后期设备的检查和维护。 4、节能环保：在保证安全的前提下，合理设计工艺流程和设备选型，以降低 能源消耗和减少环境污染。
设计实例
5、经济性：在满足使用要求的前提下，合理控制成本，选用性价比高的设备 和材料。
结论
结论
加油站工艺管道及仪表流程图设计是加油站建设和运营过程中的重要环节。 本次演示介绍了加油站工艺管道及仪表流程图的设计原则、步骤及注意事项，结 合实际案例进行分析和说明。通过科学合理的设计，可以提高加油站的安全性、 稳定性和经济性。在实际操作中，还需要根据具体情况进行调整和完善，以适应 不同加油站的需求。
2、编组与块属性管理器
2、编组与块属性管理器
将相关联的图形元素编组成组，通过“GROUP”命令可以实现快速选择与修改。 同时，利用“BLOCK ATTRIBUTES”命令可以创建块属性管理器，对块元素进行批 量修改。
