proe锥齿轮画法教程

PROE画各种齿轮齿轮传动是最重要的机械传动之一。

齿轮零件具有传动效率高、传动比稳定、结构紧凑等优点。

因而齿轮零件应用广泛，同时齿轮零件的结构形式也多种多样。

根据齿廓的发生线不同，齿轮可以分为渐开线齿轮和圆弧齿轮。

根据齿轮的结构形式的不同，齿轮又可以分为直齿轮、斜齿轮和锥齿轮等。

本章将详细介绍用Pro/E创建标准直齿轮、斜齿轮、圆锥齿轮、圆弧齿轮以及蜗轮蜗杆的设计过程。

3.1直齿轮的创建3.1.1渐开线的几何分析图3-1 渐开线的几何分析渐开线是由一条线段绕齿轮基圆旋转形成的曲线。

渐开线的几何分析如图3-1所示。

线段s绕圆弧旋转，其一端点A划过的一条轨迹即为渐开线。

图中点（x1,y1）的坐标为：x1=r*cos(ang),y1=r*sin(ang) 。

(其中r为圆半径，ang为图示角度)对于Pro/E关系式，系统存在一个变量t，t的变化范围是0～1。

从而可以通过（x1,y1）建立（x,y）的坐标，即为渐开线的方程。

ang=t*90s=(PI*r*t)/2x1=r*cos(ang)y1=r*sin(ang)x=x1+(s*sin(ang))y=y1-(s*cos(ang))z=0以上为定义在xy平面上的渐开线方程，可通过修改x，y，z的坐标关系来定义在其它面上的方程，在此不再重复。

3.1.2直齿轮的建模分析本小节将介绍参数化创建直齿圆柱齿轮的方法，参数化创建齿轮的过程相对复杂，其中要用到许多与齿轮有关的参数以及关系式。

直齿轮的建模分析（如图3-2所示）：（1）创建齿轮的基本圆这一步用草绘曲线的方法，创建齿轮的基本圆，包括齿顶圆、基圆、分度圆、齿根圆。

并且用事先设置好的参数来控制圆的大小。

（2）创建渐开线用从方程来生成渐开线的方法，创建渐开线，本章的第一小节分析了渐开线方程的相关知识。

（3）镜像渐开线首先创建一个用于镜像的平面，然后通过该平面，镜像第2步创建的渐开线，并且用关系式来控制镜像平面的角度。

对于新手来说，很可能都希望动手画一个齿轮，这是我在网上搜集并整理，然后动手亲自画出来的齿轮，希望对于新手有所帮助。

一、预备知识画一个M=4 ，Z=10 ，厚度为44的外啮合齿轮正常齿制：ha'=1，c'=0.25分度圆直径：d=m*z齿顶圆直径：da=(z+2ha')*m齿根圆直径：df=(z-2ha'-2c')*m (外啮合) df=(z+2ha'+2c')*m（内啮合）经计算：d=40，da=48，df=30最终效果如下：二、具体操作步骤如下1、拉伸一个直径为da=48，厚为44的圆柱体操作步骤：拉伸--选取Font面为草绘平面，绘制圆柱体，得到下图2、用笛卡儿方式插入基准曲线操作步骤：点击"插入基准曲线"按钮，选取"从方程"-"完成"，选取"坐标系"，再选取"笛卡儿"，出现记事本，在里面输入一下内容：然后保存，退出，此时模型出现蓝色的曲线，如下图3、选择步骤2的曲线，然后选取Top面进行镜像，得到如下图4、选取第二条曲线，即步骤3得到的曲线，然后"编辑"，"复制"，"选择性粘贴"，选择"旋转"，输入旋转角度((360/2/z)+1.74)，如下图5、选择第三条曲线，即步骤4得到的曲线，然后"编辑"，"复制"，"选择性粘贴"，选择"旋转"，输入旋转角度(-360/z)，得到如下图点击确定得到如下图6、用草绘按钮画曲线操作步骤：先画一个直径为df的齿根圆，使用"边"命令选取两条曲线和齿顶圆分别过两个八字型的曲线末端作切线，与齿根圆df分别交两点修剪多余的边，并给根部倒角R=0.2*m，得到如下图7、拉伸-去处材料，得到如下图8、阵列齿数，得到如下图。

Pro-e 齿轮教程第一步新建一个文件File > New... > 出现新建文件对话框> 输入新文件名：gear > OK第二步建立第一条曲线> Sketch | Done> 选择绘图平面：FRONT> OK> Top > 选择参考平面：TOP> 绘制如图剖面>> OK> 完成第一条曲线的绘制第三步修改曲线的名称Set Up > Name > Feature > 在模型树选择曲线> 输入新的名称：PITCH_DIAMETER> Done> 回到PART菜单第四步修改尺寸的名称Modify > 在模型树选择曲线> 在零件窗口出现尺寸，如图> DimCosmetics > Symbol > 选择尺寸，如图> 输入新的名称：PCD> Done> Done> 回到PART菜单第五步建立两个参数Set up > Parameters > Part > Create > Real Number> 输入第一个参数名称：m> 直接回车(由于这个参数的值是由方程控制的，所以这里不用输入数值) > Real Number> 输入第二个参数名称：no_of_teeth> 输入数值：25> Done/Return> Done> 回到PART菜单第六步输入方程式Relations > Add> 输入方程式：m=PCD/no_of_teeth > 回车> 再一次回车以结束方程式的输入> Done> 回到PART菜单第七步绘制第二条曲线> Sketch | Done> Use Prev> Okay> 绘制如图剖面>> OK> 完成第二条曲线的绘制第八步修改第二条曲线的名称Set Up > Name > Feature > 在模型树选择第二条曲线> 输入新的名称：ADDENDUM_DIAMETER> Done> 回到PART菜单第九步修改第二条曲线尺寸的名称Modify > 在模型树选择第二条曲线> 在零件窗口出现曲线的尺寸> DimCosmetics > Symbol > 选择第二条曲线的尺寸> 输入新尺寸名称：ADD_DIAMETER> Done> Done> 回到PART菜单第十步输入第二条方程式Relations > 选择第二条曲线> 这时零件窗口显示零件尺寸的名称，如图> Add> 输入方程式：ADD_DIAMETER=PCD+2*m > 回车> 再一次回车以结束方程式的输入> Done> 回到PART菜单第十一步绘制第三条曲线> Sketch | Done> Use Prev> Okay> 绘制如图剖面>> OK> 完成第三条曲线的绘制第十二步修改第三条曲线的名称Set Up > Name > Feature > 在模型树选择第三条曲线> 输入新的名称：DEDDENDUM_DIAMETER> Done> 回到PART菜单第十三步修改第三条曲线尺寸的名称Modify > 在模型树选择第三条曲线> 在零件窗口出现曲线的尺寸，如图> DimCosmetics > Symbol > 如图所示尺寸> 输入新尺寸名称：DED_DIAMETER> Done> Done> 回到PART菜单第十四步输入第三条方程式Relations > 选择第三条曲线> 这时零件窗口显示零件尺寸的名称，如图> Add> 输入方程式：DED_DIAMETER=PCD-2*(m+(3.1415*m/20)) > 回车> 再一次回车以结束方程式的输入> Done> 回到PART菜单第十五步绘制第四条曲线> Sketch | Done> Use Prev> Okay> 绘制如图剖面>> OK> 完成第四条曲线的绘制第十六步修改第四条曲线的名称Set Up > Name > Feature > 在模型树选择第四条曲线> 输入新的名称：BASE_DIAMETER> Done> 回到PART菜单第十七步修改第四条曲线尺寸的名称Modify > 在模型树选择第四条曲线> 在零件窗口出现曲线的尺寸，如图> DimCosmetics > Symbol > 如图所示尺寸>输入新尺寸名称：BASE_DIAMETER> Done> Done> 回到PART菜单第十八步建立一个参数Set up > Parameters > Part > Create > Real Number> 输入参数名称：pressure_angle> 输入数值：20> Done/Return> Done> 回到PART菜单第十九步输入第四条方程式Relations > 选择第四条曲线> 这时零件窗口显示零件尺寸的名称，如图> Add> 输入方程式：BASE_DIAMETER=PCD*cos(pressure_angle) > 回车> 再一次回车以结束方程式的输入> Done> 回到PART菜单第二十步建立第五条曲线> Sketch | Done> Use Prev> Okay> 绘制如图剖面>> OK> 完成第五条曲线的绘制第二十一步修改第五条曲线的名称Set Up > Name > Feature > 在模型树选择第五条曲线> 输入新的名称：TOOTH> Done> 回到PART菜单第二十二步修改第五条曲线尺寸的名称Modify > 在模型树选择第五条曲线> 在零件窗口出现曲线的尺寸> DimCosmetics > Symbol > 分别将对应的尺寸改成如图所示的名称> Done> Done> 回到PART菜单第二十三步建立方程式Relations > 选择第五条曲线> 这时零件窗口显示零件尺寸的名称，如图> Add> 输入方程式：TOOTH_RAD=PCD/8 > 回车> HALF_TOOTH_TK=3.1415*m/4 > 回车> TIP_RAD=3.1415*m/8 > 回车> 再一次回车以结束方程式的输入> Done> 回到PART菜单第二十四步建立两个参数Set up > Parameters > Part > Create > Real Number> 输入参数名称：helix_angle> 输入数值：15> Real Number> 输入参数名称：face_width> 输入数值：100> Done/Return> Done> 回到PART菜单第二十五步复制曲线Feature > Copy > Move | Select | Independent | Done> 选择TOOTH曲线> Done> Translate> Plane> 选择FRONT平面> Flip | Okay> 输入数值：face_width*cos(helix_angle)/3(注：这里可以用方程式代替，这里为了简便，就不写出来了，但我已给出完整的公式，你只需将公式代出相应的尺寸名称就可以了。

齿轮零件建模齿轮传动是最重要的机械传动之一。

齿轮零件具有传动效率高、传动比稳定、结构紧凑等优点。

因而齿轮零件应用广泛，同时齿轮零件的结构形式也多种多样。

根据齿廓的发生线不同，齿轮可以分为渐开线齿轮和圆弧齿轮。

根据齿轮的结构形式的不同，齿轮又可以分为直齿轮、斜齿轮和锥齿轮等。

本章将详细介绍用Pro/E创建标准直齿轮、斜齿轮、圆锥齿轮、圆弧齿轮以及蜗轮蜗杆的设计过程。

3.1直齿轮的创建3.1.1渐开线的几何分析图3-1 渐开线的几何分析渐开线是由一条线段绕齿轮基圆旋转形成的曲线。

渐开线的几何分析如图3-1所示。

线段s绕圆弧旋转，其一端点A划过的一条轨迹即为渐开线。

图中点（x1,y1）的坐标为：x1=r*cos(ang),y1=r*sin(ang) 。

(其中r为圆半径，ang为图示角度)对于Pro/E关系式，系统存在一个变量t，t的变化范围是0～1。

从而可以通过（x1,y1）建立（x,y）的坐标，即为渐开线的方程。

ang=t*90s=(PI*r*t)/2x1=r*cos(ang)y1=r*sin(ang)x=x1+(s*sin(ang))y=y1-(s*cos(ang))z=0以上为定义在xy平面上的渐开线方程，可通过修改x，y，z的坐标关系来定义在其它面上的方程，在此不再重复。

3.1.2直齿轮的建模分析本小节将介绍参数化创建直齿圆柱齿轮的方法，参数化创建齿轮的过程相对复杂，其中要用到许多与齿轮有关的参数以及关系式。

直齿轮的建模分析（如图3-2所示）：（1）创建齿轮的基本圆这一步用草绘曲线的方法，创建齿轮的基本圆，包括齿顶圆、基圆、分度圆、齿根圆。

并且用事先设置好的参数来控制圆的大小。

（2）创建渐开线用从方程来生成渐开线的方法，创建渐开线，本章的第一小节分析了渐开线方程的相关知识。

（3）镜像渐开线首先创建一个用于镜像的平面，然后通过该平面，镜像第2步创建的渐开线，并且用关系式来控制镜像平面的角度。

（4）拉伸形成实体拉伸创建实体，包括齿轮的齿根圆实体和齿轮的一个齿形实体。

更多资源请访问空间/413802742/infocenter第一步：输入如下参数：名称,类型,值,指定,访问,源,说明,受限制的,单位ZC,实数,24.000000,No,完全,用户定义的,齿数,,M,实数,2.500000,No,完全,用户定义的,模数,,ZD,实数,45.000000,No,完全,用户定义的,大齿轮齿数,, ALPHA,实数,20.000000,No,完全,用户定义的,压力角,, B,实数,20.000000,No,完全,用户定义的,齿宽,,HAX,实数,1.000000,No,完全,用户定义的,齿顶高系数,, HA,实数,2.500000,No,锁定,关系,齿顶高,,CX,实数,0.250000,No,完全,用户定义的,顶隙系数,, HF,实数,0,No,锁定,关系,齿根高,,H,实数,0,No,锁定,关系,全齿高,,D,实数,0,No,锁定,关系,分度圆直径,,DB,实数,0,No,锁定,关系,基圆直径,,DA,实数,0,No,锁定,关系,齿顶圆直径,,DF,实数,0,No,锁定,关系,齿根圆直径,,DELTA,实数,0,No,锁定,关系,分锥角,,DELTA_A,实数,0,No,锁定,关系,顶锥角,,DELTA_B,实数,0,No,锁定,关系,基锥角,,DELTA_F,实数,0,No,锁定,关系,根锥角,,HB,实数,0,No,锁定,关系,齿基高,,RX,实数,0,No,锁定,关系,锥距,,THETA_A,实数,0,No,锁定,关系,齿顶角,,THETA_B,实数,0,No,锁定,关系,齿基角,,THETA_F,实数,0,No,锁定,关系,齿根角,,BA,实数,0,No,锁定,关系,齿顶宽,,BB,实数,0,No,锁定,关系,齿基宽,,BF,实数,0,No,锁定,关系,齿根宽,,X,实数,0,No,完全,用户定义的,变位系数,,第二步：在front平面上建立如下草图并添加关系为sd12=90sd6=df/2sd8=db/2sd9=d/2sd10=da/2sd11=bsd13=delta第三步：绘制如下图所示的四个同心圆，添加关系为sd6=d/cos(delta)sd9=da/cos(delta)sd10=db/cos(delta)sd11=df/cos(delta)第四步：同第三部，其中关系式为sd4=(df-2*bf*sin(delta_f))/cos(delta) sd9=(db-2*bb*sin(delta_b))/cos(delta) sd10=(d-2*b*sin(delta))/cos(delta)sd11=(da-2*ba*sin(delta_a))/cos(delta)第五步：建立如图所示的新坐标系，其中x轴向上，y轴水平。

锥齿轮的绘制所要绘制的锥齿轮模型如下1. 设置参数M=4，Z=30 模数与齿数Z_ASM=60 与之啮合的齿轮的齿数B=20，Alpha=20 齿宽与压力角 HAX=1 齿顶高系数CX=0.25 顶隙系数pro/E 的模型树绘制步骤X=0 变位系数2.添加关系HA=(HAX+X)*MHF=(HAX+CX-X)*MH=(2*HAX+CX)*MDELTA=ATAN(Z0/Z1)D=M*Z0DB=D*COS(ALPHA)DA=D+2*HA*COS(DELTA)DF=D-2*HF*COS(DELTA)DDA=(DA/2)*COS(DELTA)DD=(D/2)*COS(DELTA)DDF=(DF/2)*COS(DELTA) DDB=(DB/2)*COS(DELTA)3.草绘14.回转中心线角度尺寸：90-D elta四个直线尺寸从大到小依次为：dda, dd, ddb, ddf(d da处是直角约束)5.法向剖平面Front面沿上图中红色线段旋转90度后得到的平面Front 和Top 两基准面的相交线6.基准点0-1 (PNT0, PNT1)草绘1 中的线段与Top 基准平面的交点7.草绘28.渐开线坐标系CS0为以后用方程绘制渐开线齿廓做准备9.渐开线轮廓基准曲线1输入以下渐开线参数方程：r = db/2 theta=t*45x=r*cos(theta)+r*sin(theta)*theta* (pi/180) y=r*sin(theta)-r*cos(theta)*theta*(pi/180)z=010.啮合点分度圆与渐开线齿廓的交点13.镜像得到的渐开线轮廓2使用镜像基准平面11. 过啮合点的平面12. 镜像基准平面15. 齿槽为（14. 轮体用“扫描混合 / 切口”实现。

16.齿槽阵列。

proe画齿轮的两种经典方法在工程领域中，齿轮是非常重要的元件之一，广泛应用于各种机械设备中。

齿轮的作用是传递运动和力量，可将旋转运动转化为线性运动或改变旋转方向和转矩。

在齿轮的设计和制造过程中，有两种经典方法供工程师选择：齿轮副的分度圆法和正轴和斜轴的绘制法。

第一种方法是基于齿轮副的分度圆法。

在这种方法中，首先确定齿轮的最小齿轮副的分度圆直径。

分度圆是齿轮齿数的比值乘以模数的圆，也可以说是两个相邻齿的齿顶与齿根的中点圆。

然后绘制一条与分度圆相切的正方向射线，该射线相交中心点而无扩散。

从齿根开始，将一半的分度圆切割成等分数，然后将相应的点投影到齿顶上。

重复此过程，直到绘制完整的齿形轮廓。

通过这种方法，可以绘制出齿轮的完整轮廓，并确保齿轮的齿数和模数的正确匹配。

第二种方法是基于正轴和斜轴的绘制法。

在这种方法中，根据需求选择齿轮的正轴角度或斜轴角度。

正轴是指一对齿轮的轴线之间的夹角为90度的情况，而斜轴是指轴线之间的夹角不等于90度的情况。

首先，确定齿轮的正轴或斜轴角度。

然后，在绘制齿轮时，将齿轮的基圆绘制为一个与轴线平行的圆。

在这个圆上，以齿轮的模数为半径，绘制齿点作为齿根和齿顶之间的交点。

然后，通过绘制一系列斜线和弧线将齿形轮廓连接起来。

通过这种方法，可以绘制出具有正确角度和齿形的齿轮。

这两种经典方法都具有各自的优点和适用范围。

齿轮副的分度圆法更加简单直观，适用于直线齿轮和小模数齿轮的设计。

而正轴和斜轴的绘制法则更适用于斜齿轮和大模数齿轮的设计。

两种方法都需要工程师熟练的绘图技巧和对齿轮设计原理的深入理解。

除了这两种经典方法，现代技术和计算机辅助设计已经提供了更多高效精确的齿轮设计方法。

例如，通过使用CAD软件和专业的齿轮设计工具，可以精确计算齿轮的尺寸、齿形和齿数比。

这大大简化了齿轮设计的过程，并提高了齿轮的质量和性能。

总之，齿轮的设计是工程领域中的重要任务之一、通过齿轮副的分度圆法和正轴和斜轴的绘制法，工程师可以绘制出满足需要的齿轮轮廓，并确保其准确匹配。

proe画齿轮的两种经典方法proe画齿轮的两种经典方法做proe产品设计，一般产品零件你会用proe绘图命令就能搞定了，但有些产品设计时却要用到特殊的参数，特别的方法才能设计出来.齿轮就是典型.说到齿轮，大家可以说是竟熟悉又陌生.熟悉的是早期林清安的教材中就有齿轮画法的详细介绍，陌生的是齿轮不是很好画，因为林清安教材中齿轮的画法过程太过复杂，估计一般人能耐心看完就不错了.今天我就提供两种简易方法，大家只要参照流程画一次就能掌握了.要画齿轮，当然少不了齿轮方程线，下面我们还是以一个案例来做说明吧.首先列出各项参数，具体如下：齿轮方程：/* 为笛卡儿坐标系输入参数方程/*根据t (将从0变到1) 对x, y和z/* 例如:对在 x-y平面的一个圆，中心在原点/* 半径 = 4，参数方程将是:/* x = 4 * cos ( t * 360 )/* y = 4 * sin ( t * 360 )/* z = 0/*-------------------------------------------------------------------alpha=20m=0.8z=24r0=0.5*m*z*cos(20)t0=t*40x0=(cos(t0)+t0*pi/180*(sin(t0)))*r0y0=(sin(t0)-t0*pi/180*(cos(t0)))*r0theta=-(tan(alpha)-alpha*pi/180)*180/pi-90/zx=x0*cos(theta)-y0*sin(theta)y=x0*sin(theta)+y0*cos(theta)z=0齿轮基本参数：齿轮模数M=0.8，齿轮齿数Z=24齿轮作图过程中要用到的参数：分度圆∅=齿轮模数M * 齿轮齿数Z=19.2齿顶圆∅=齿轮模数M * (齿轮齿数Z+2)=20.8齿根圆∅=齿轮模数M * (齿轮齿数Z-2或2.1)=17.52单齿角度2A=360/(24公齿+24母齿)=7.5°2齿夹角B=单齿角度2A * 2=15°准备好各项参数，接下来就可以绘制齿轮了，具体方法如下：方法一：图示流程见下图11.根据现有参数画出齿轮最大外围(齿顶圆)的拉伸体，注意该拉伸体须以Front为草绘平面(坐标系的XY平面，Z向上)，并作出齿轮方程线2.画出齿轮的分度圆，齿根圆.找出分度圆与方程线的交点，连此交点到圆心做一直线L1,再以单齿半角A3.75°作出该齿的中心线L2,以L2为镜像中心线镜像齿轮方程线3.延长两方程线至齿根圆，通过修剪完成单齿轮廓线.4.通过单齿轮廓线拉伸切除阵列完成齿轮外形.方法二：图示流程见下图21.根据现有参数画出齿轮最大外围(齿顶圆)的拉伸体，注意该拉伸体须以Front为草绘平面(坐标系的XY平面，Z向上)，并作出齿轮方程线2.画出齿轮的齿根圆，直接以穿过圆心的水平线做镜像中心线镜像齿轮方程线，再以两邻齿夹角B15°为旋转复制角度对两齿轮方程线进行旋转复制.3. 延长4根方程线中间的2根至齿根圆，通过修剪完成单齿轮廓线.4.通过单齿轮廓线拉伸切除阵列完成齿轮外形.通过两种方法的比较，我们不难发现，方法一是只画一个齿的轮廓线，画的是母齿，方法二是画两个齿的轮廓线，但画的是公齿，两公齿中间的部分即是方法一中的母齿轮廓线；方法一要做分度圆，齿根圆，而方法二只做齿根圆就可以了.综合而言，两种方法都不难，方式不同，却有异曲同工之妙.关于齿轮模数齿数等参数问题，它们之间有固定的换算公式：1.D(分度圆直径)=M(齿轮模数) * Z(齿轮齿数)2.D1(齿顶圆直径)= M * (Z+2)3.D2(齿根圆直径)= M * (Z-2～2.1)实际应用到产品设计中，我们要考虑到齿轮的吻合间隙和装配间隙，根据功能要求确定他们的取值.其中吻合间隙由齿根圆直径来决定，D2(齿根圆直径)= M * (Z-2～2.1).即2～2.1里具体取值多少.一般设计中我们常用3种选择：1.当取值2时，两吻合齿轮无间隙2.当取值2.05时，两吻合齿轮有一定间隙3.当取值2.1时，两吻合齿轮有较大间隙看到这里可能有人会有疑问，当取值2时，两吻合齿轮无间隙，那齿轮不咬死了吗？还怎么转？我告诉你：不会.因为还有装配间隙，其实超过九成的产品设计其结构装配都是有间隙的，那齿轮的装配间隙是怎么来衡量的呢？分度圆！这个圆在齿轮产品上我们是看不到的，需要在电脑图中画出，一般我们将两吻合齿轮的分度圆之间的间隙控制在0.05mm至0.1mm之间就可以了.超出这个范围，要不咬的太死，要不齿轮转动衔接不顺畅.齿轮要吻合就涉及到2个或更多的齿轮，甚至齿轮组与齿轮组的配合.我们常见的齿轮组装配是牙箱(变速器)，关于牙箱的工作原理，后期再做讨论.其实齿轮不光是应用于产品设计，模具设计中同样存在，例如齿轮模，专门脱螺旋牙这类扣用的，很经典的一种模具结构.。

proe锥齿轮画法教程锥齿轮是一种常见的机械传动元件，由锥齿轮齿面组成，用于两轴之间的传递运动和力量。

在绘制锥齿轮时，需要一些特殊的技巧和方法。

下面是一个详细的锥齿轮画法教程。

1.准备工作：首先，准备好你需要绘制锥齿轮的草图或设计图。

确保你有正确的尺寸和齿轮参数的数据。

你还需要一支铅笔、橡皮、直尺、传递器和一个合适的画纸。

2.画出基本图形：在画纸上使用直尺和传递器画出一条水平线，它将成为锥齿轮轴的中心线。

然后，画一条垂直线和水平线相交，用来表示锥齿轮的轴线。

3.绘制大圆和小圆：从轴线上的一个点开始，使用一个合适的半径绘制大圆，这个半径应该等于锥齿轮的大齿轮半径。

然后，再从同一点开始，使用另外一个半径绘制小圆，这个半径应该等于锥齿轮的小齿轮半径。

确保这两个圆心位于轴线上。

4.绘制锥齿轮齿面：从大圆和小圆的周围开始，根据设计图上给出的齿轮数和齿轮参数，使用直尺和传递器绘制出齿轮的齿面。

齿面需要遵循一定的准则和比例，确保齿轮的正常运转。

通常情况下，齿面的末端应该是一个圆形。

5.补全齿面：在绘制齿面时，有可能会遇到两个相邻齿面之间不能完全填充的情况。

这时，使用直尺和传递器，按照精确的几何关系，补全齿面的不完全部分。

6.画出锥齿轮的其它部分：根据设计图上给出的锥齿轮的其它部分，如轴孔、轴键槽等，使用直尺和传递器绘制出来。

确保这些部分与齿面和轴线的几何关系合理。

7.清除多余的线条：使用橡皮擦除掉多余的线条和细节，使得锥齿轮的图形更加清晰和整洁。

8.细化绘制：可以使用细线笔或者铅笔重新描绘出整个锥齿轮的图形，使其更加清晰和具有立体感。

总结:绘制锥齿轮需要一定的几何知识和技巧，同时需要仔细阅读设计图纸上的齿轮参数和要求。

通过以上的教程，你应该能够绘制出一个基本准确的锥齿轮图形。

当然，如果你希望绘制更精确和复杂的锥齿轮，还需要进一步学习和实践。

祝你成功！。

PROE中齿轮的画法分类:CAD学习2008.1.27 22:50 作者：rojeanlion | 评论：0 | 阅读：1905PROE中齿轮的画法在机械设计大赛中，遇到齿轮的画图，一开始真是感觉挺难的啊，因为用到渐开线的画法，不过在看了几本书后，终于找到了一种比较好的方法，就是参数化齿轮的画法，［参数］，在PRO/E工具/参数里定义m 模数z 齿数b 齿厚angle 压力角d分度圆＝m*zda 齿顶圆＝m*z 2*mdf 齿根圆 =m*z-2.5*mdb 基圆 =d*cos(angle)渐开线方程/* 为笛卡儿坐标系输入参数方程/*根据t (将从0变到1) 对x, y和z/* 例如:对在 x-y平面的一个圆，中心在原点/* 半径 = 4，参数方程将是:/* x = 4 * cos ( t * 360 )/* y = 4 * sin ( t * 360 )/* z = 0/*-------------------------------------------------------------------r=D3/2 /*其中r是基圆半径（D3当然是基圆的直径了）theta=t*90x=r*cos(theta) r*sin(theta)*theta*(pi/180)y=r*sin(theta)-r*cos(theta)*theta*(pi/180)z=0下面是齿轮效果图m=2,模数z=22齿数b=4齿宽由于参数化设计，在做好一个以后你完全可以通过输入相应参数制造一个齿轮，我以GEAR-2-22-4.RPT文件上传，需要的可以下载一下。

打开后只要在工具－程序－编辑设计，按步骤输入M，Z，B即可你可以通过这个链接引用该篇文章:/viewdiary.181036323.html引用到我的博客：0 | 收藏到我的博客优秀标准网站现代...上一篇| 下一篇NPT螺纹准确标注...Webbokee昵称：主页：选填)验证码：加为好友发送私信给我留言加入收藏我的群组荐给好友以下服务由瑞星友情提供瑞星免费1年！卡卡助手下载（免费杀流氓软件工具）瑞星08版暑期热卖阿里妈妈与bokee联手专业定做属于您自己的广告:108网络搜索站内搜索为设计变量，进而建立由设计变量驱动的零件族。

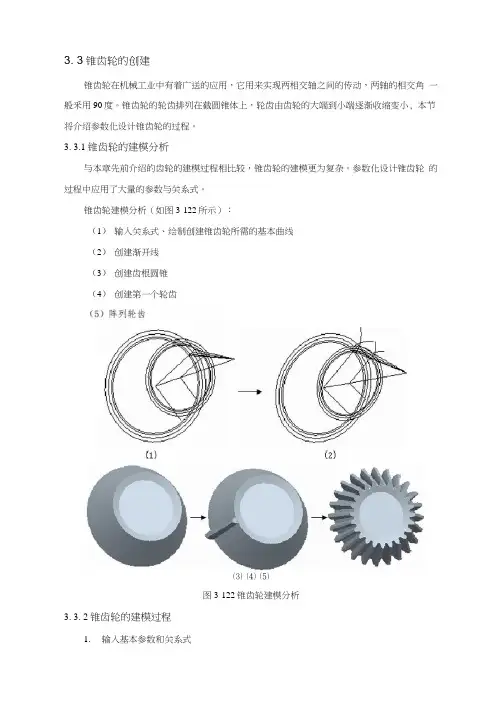

3. 3锥齿轮的创建锥齿轮在机械工业中有着广送的应用，它用来实现两相交轴之间的传动，两轴的相交角一般釆用90度。

锥齿轮的轮齿排列在截圆锥体上，轮齿由齿轮的大端到小端逐渐收缩变小, 本节将介绍参数化设计锥齿轮的过程。

3. 3.1锥齿轮的建模分析与本章先前介绍的齿轮的建模过程相比较，锥齿轮的建模更为复杂。

参数化设计锥齿轮的过程中应用了大量的参数与关系式。

锥齿轮建模分析（如图3-122所示）：（1）输入关系式、绘制创建锥齿轮所需的基本曲线（2）创建渐开线（3）创建齿根圆锥（4）创建第一个轮齿⑶ ⑷ ⑸图3-122锥齿轮建模分析3. 3. 2锥齿轮的建模过程1.输入基本参数和关系式(1)单击°,在新建对话框中输入文件名conic gear, 然后单(2)在主菜单上单击“工具”一"参数”，系统弹出''参数”对话框，如图3-123所示；图3-123 "参数”对话框(3)在"参数”对话框单击国按钮，可以看到“参数”对话框增加了一行，依次输入新参数的名值.和说明等o需要输入的参数如表3-3所示；称、名称值说明11名称值说明M 2.5模数DELTA分锥角Z24齿数DELTA_A顶锥角Z_D45大齿轮齿数DELTA_B基锥角ALPHA20压力角DELTA F根锥角B20齿宽HB齿基高HAX1齿顶高系数RX锥距CX0. 25顶隙系数THETA A一齿顶角HA齿顶高THETA_B齿基角HF齿根高THETA F齿根角H全齿高BA齿顶宽D分度圆直径BB齿基宽DB基圆直径BF齿根宽DA齿顶圆直径x0变位系数表3-3创建齿轮参数注意：表3-3中未填的参数值，表示是由系统通过关系式将自动生成的尺寸，用户无需指定。

(4)在主菜单上依次单击'‘工具”一"关系”，系统弹出“关系”对话框；(5)在“关系”对话框输入齿轮的基本关系式。

由这些关系式，系统便会自动生成表3-4所示的未指定参数的值，完成后的“关系”对话框如图3-124所示；图3-124 “关系”对话框2.创建基本曲线(1)创建基准平面。

步骤１：工具――参数：选步骤３的曲线步骤５：步骤６：（创建曲面）方法２：步骤１０：――A-1---360/z编辑－（裁减）－点角度－输特征齿轮方程：/* 为笛卡儿坐标系输入参数方程/*根据t (将从0变到1) 对x, y和z/* 例如:对在 x-y平面的一个圆，中心在原点/* 半径 = 4，参数方程将是:/* x = 4 * cos ( t * 360 )/* y = 4 * sin ( t * 360 )/* z = 0/*-------------------------------------------------------------------alpha=20m=0.8z=24r0=0.5*m*z*cos(20)t0=t*40x0=(cos(t0)+t0*pi/180*(sin(t0)))*r0y0=(sin(t0)-t0*pi/180*(cos(t0)))*r0theta=-(tan(alpha)-alpha*pi/180)*180/pi-90/zx=x0*cos(theta)-y0*sin(theta)y=x0*sin(theta)+y0*cos(theta)z=0齿轮基本参数：齿轮模数M=0.8，齿轮齿数Z=24齿轮作图过程中要用到的参数：分度圆∅=齿轮模数M * 齿轮齿数Z=19.2齿顶圆∅=齿轮模数M * (齿轮齿数Z+2)=20.8齿根圆∅=齿轮模数M * (齿轮齿数Z-2或2.1)=17.52单齿角度2A=360/(24公齿+24母齿)=7.5°2齿夹角B=单齿角度2A * 2=15°准备好各项参数，接下来就可以绘制齿轮了，具体方法如下。

proe锥齿轮的画法ProE锥齿轮画法圆锥齿轮的做法，用的主要的命令就是“混合”。

(直面圆锥齿轮)本文以节圆锥角C=30度，模数M=2，齿数Z=20，齿宽W=20，压力角A=20，齿顶高系数为1，齿底隙系数为0.2，变位系数为0为例，讲述直面圆锥直齿轮的做法。

1. 设置参数，列好关系。

参数，如图:其中，A为压力角 DX系列为另一套节圆，基圆，齿顶圆，齿根圆的代号各关系如下:d=m*zdb=d*cos(a)da=d+2*m*cos(c/2)df=d-2*1.2*m*cos(c/2)dx=d-2*w*tan(c/2)dxb=dx*cos(a)dxa=dx+2*m*cos(c/2)dxf=dx-2*1.2*m*cos(c/2)其中，D为大端分度圆直径。

(圆锥直齿轮的基本几何尺寸按大端计算) DX<D DXB<DB DXA<DA DXF<DF2.插入-----混合------伸出项。

以FRONT为草绘平面，建成以大端DA作第一个圆，小端DXA作第二个圆，深度为W的混合实体。

如图:3.草绘在大端DA的圆面上绘制DF，D圆。

4.草绘在小端DXA圆面上绘制DXF，DX圆。

如图:5.创建第一个渐开线曲线。

在小端DXF的圆面上，通过输入方程，创建渐开线曲线。

其选择的坐标系为PRT_CSYS_DEF其方程如下:选择笛卡尔坐标系afa=60*tr=dxb/2x=r*cos(afa)+pi*r*afa/180*sin(afa)y=r*sin(afa)-pi*r*afa/180*cos(afa)z=0选择‘ 文件--------保存---------关闭’，确定，即可创建第一个渐开线曲线。

如图:6.创建基准点。

选择渐开线曲线和直径为DX的节圆，即可创建基准点PINT0。

7.创建基准轴点击基准轴命令，选择混合实体，即可创建基准轴。

8.创建平面。

选择基准轴和基准点PINT0，即可创建平面DIM1。

9.创建平面。

4.1锥齿轮的建模分析与直齿圆柱齿轮和斜齿圆柱齿轮相比，直齿圆锥齿轮相对更复杂，设计时使用的参数和关系式更丰富，但是其基本设计思路和过程同直齿圆柱齿轮和斜齿圆柱齿轮具有很大的相似性。

锥齿轮建模分析（如图4-1所示）：（1）输入关系式、绘制创建锥齿轮所需的基本曲线（2）创建渐开线（3）创建齿根圆锥（4）创建第一个轮齿（5）阵列轮齿图4-1锥齿轮建模分析4.2直齿锥齿轮的建模过程4.2.1 新建零件文件（1）在上工具箱中单击按钮，打开【新建】对话框，在【类型】列表中选择【零件】选项，在【子类型】列表框中选择【实体】选项，在【名称】文本框中输入”conic_gear”。

（2）取消选中【使用缺省模块】复选项，单击按钮，打开【新文件选项】对话框‘选中其中的【mmns_paet_solid】选项，如图4-2所示，最后单击按钮。

4.2.2设置齿轮参数和关系式（1）在主菜单中依次选择【工具】、【参数】选项，系统将自动弹出【参数】对话框，如图4-3所示。

图4-3【参数】对话框（2）在对话框中单击按钮，然后将齿轮的各参数依次添加列表框中，具体内容如图4-4所示。

完成齿轮参数添加后，单击按钮后关闭对话框。

提示；在设计标准齿轮时，只需确定齿轮的模数M和齿数Z这两个参数，而分度圆上的压力角ALPHA为标准值20，齿顶高系数HAX和顶隙系数在CX国家标准中明确规定，分别为1和0.25而齿根圆直径DF、基圆直径DB 、分度圆直径D以及齿顶圆直径DA可以根据确定的关系式自动计算。

“参数”对话框（a）和（b）注意：（a）和(b) 为同一【参数】对话框，在添加参数时要一次性添加完毕。

（3）打开【关系】对话框。

按照如图4-5所示添加直齿圆锥齿轮的关系式，通过这些关系，根据已知参数确定未知参数的数值。

图4-5【关系】对话框（6）选择主菜单中的【编辑】/【再生】选项，计算【参数】对话框中各未知参数值。

4.2.3创建锥齿几何曲线（1）创建基准平面DTM1。

3.6格利森螺旋锥齿轮的创建3.6.1格利森螺旋锥齿轮简介锥齿轮在机械行业有着广泛的应用，目前，国际上主要以美国的格里森和德国的克林根贝尔格两大锥齿轮技术为主。

格利森公司的创始人威廉·格里森先生在1874年发明了第一台圆锥齿轮刨齿机，开创了圆锥齿轮的新领域。

格里森锥齿轮于上世纪50年代引入我国，70年代，格里森圆锥齿轮技术和机床又开始引入中国市场，近来我国又引进了最新的凤凰Ⅱ型数控机床，从而使这种锥齿轮在我国有了很大的发展和广泛的应用。

Gleason锥齿轮包括弧齿锥齿轮和准双曲面齿轮。

弧齿锥齿轮用来传递相交轴之间的动力和运动。

准双曲面齿轮用于传递交叉轴之间的动力和运动。

它们一般采用收缩齿，具有较好的强度性能。

目前，广泛应用于冶金、航空、汽车、矿山、石油等行业。

3.6.2格利森螺旋锥齿轮的建模分析建模分析（如图3-243所示）：（1）创建基本曲线、齿轮基本圆（2）创建齿廓曲线（3）创建齿根圆（4）创建截面与扫引轨迹（5）扫描混合生成第一个轮齿（6）阵列创建轮齿图3-243建模分析3.6.3格利森螺旋锥齿轮的建模过程1．创建基本曲线（1）单击，在新建对话框中输入文件名gleason_gear,然后单击；（2）创建基准平面“DTM1”。

在工具栏内单击按钮，系统弹出“基准平面”对话框，按如图3-244的设置创建基准平面；图3-244“基准平面”对话框（3）草绘曲线1。

在工具栏内单击按钮，系统弹出“草绘”对话框，选择“FRONT”面作为草绘平面，选取“RIGHT”面作为参考平面，参考方向为向“右”，如图3-245所示。

单击【草绘】进入草绘环境；图3-245“草绘”对话框（4）绘制如图3-246所示的二维草图，在工具栏内单击按钮，完成草图的绘制；曲线图3-246绘制二维草图2．创建齿轮基本圆（1）创建基准平面“DTM2”。

在工具栏内单击按钮，系统弹出“基准平面”对话框，单击选取“FRONT”面法向作为参照，单击选取如图3-246所示的“曲线1”作为参照，完成后的“基准平面”对话框如图3-247所示，图3-247“基准平面”对话框完成后的基准平面如图3-248所示；基准平面DTM2图3-248创建基准平面（2）创建基准点。

第三章 Pro E3.1简介Pro/Engineer操作软件是美国参数技术公司（PTC)旗下的CAD/CAM/CAE一体化的三维软件。

Pro/Engineer软件以参数化著称，是参数化技术的最早应用者，在目前的三维造型软件领域中占有着重要地位，Pro/Engineer作为当今世界机械CAD/CAE/CAM领域的新标准而得到业界的认可和推广。

是现今主流的CAD/CAM/CAE软件之一，特别是在国内产品设计领域占据重要位置。

Pro/Engineer和WildFire是PTC官方使用的软件名称，但在中国用户所使用的名称中，并存着多个说法，比如ProE、Pro/E、破衣、野火、WildFire、proe3.0、proe4.0等等都是指Pro/Engineer软件。

Pro/E第一个提出了参数化设计的概念，并且采用了单一数据库来解决特征的相关性问题。

另外，它采用模块化方式，用户可以根据自身的需要进行选择，而不必安装所有模块。

Pro/E的基于特征方式，能够将设计至生产全过程集成到一起，实现并行工程设计。

它不但可以应用于工作站，而且也可以应用到单机上。

Pro/E采用了模块方式，可以分别进行草图绘制、零件制作、装配设计、钣金设计、加工处理等，保证用户可以按照自己的需要进行选择使用。

1．参数化设计，相对于产品而言，我们可以把它看成几何模型，而无论多么复杂的几何模型，都可以分解成有限数量的构成特征，而每一种构成特征，都可以用有限的参数完全约束，这就是参数化的基本概念。

2．基于特征建模Pro/E是基于特征的实体模型化系统，工程设计人员采用具有智能特性的基于特征的功能去生成模型，如腔、壳、倒角与圆角，您可以随意勾画草图，轻易改变模型。

这一功能特性给工程设计者提供了在设计上从未有过的简易和灵活。

3．单一数据库（全相关）Pro/Engineer是建立在统一基层上的数据库上，不象一些传统的CAD/CAM系统建立在多个数据库上。
