一、工程概况1. 工程名称:[请填写工程名称]2. 施工单位:[请填写施工单位]3. 分部分项工程名称:钢围檩施工4. 交底日期:[请填写交底日期]二、施工准备1. 材料准备:确保6091钢管、活络头、钢垫块、钢楔子、工字型钢、槽钢、连接螺栓、钢板等支撑材料质量合格,数量充足,分类堆放在材料场。
2. 人员准备:施工人员需具备相关施工经验,熟悉钢围檩施工工艺和安全操作规程。
三、安全技术交底1. 施工环境- 施工现场应保持整洁,严禁乱堆乱放材料。
- 施工区域应设置明显的警示标志,防止无关人员进入。
2. 施工工艺- 钢围檩安装前,应检查支撑体系的稳固性,确保支撑体系符合设计要求。
- 钢围檩安装时,应采用双H型钢(H4502501620)拼接成钢围檩,并用法兰螺栓连接。
- 钢围檩与钢支撑连接时,一端采用活络头,另一端焊接固定。
3. 安全注意事项- 高空作业时,必须佩戴安全帽、安全带等个人防护用品。
- 上下传递材料时,应使用安全绳,严禁抛掷。
- 钢围檩安装过程中,应注意观察周围环境,防止因施工振动导致支撑体系不稳定。
- 施工过程中,严禁酒后作业、疲劳作业。
- 遇到恶劣天气,如大风、大雨等,应暂停施工,确保人员安全。
4. 应急处置- 发生人员伤亡事故时,应立即停止施工,并立即上报相关部门。
- 及时进行现场救援,将伤员送往医院救治。
- 对事故原因进行调查分析,制定整改措施,防止类似事故再次发生。
四、交底记录1. 交底人:[请填写交底人姓名]2. 受交底人:[请填写受交底人姓名]3. 交底时间:[请填写交底时间]五、其他1. 施工过程中,应严格执行国家有关安全生产法律法规和行业标准。
2. 施工单位应定期对施工人员进行安全教育培训,提高安全意识。
3. 施工现场应设置安全防护设施,确保施工安全。
请注意,以上模板仅供参考,具体施工过程中应根据实际情况进行调整和完善。
赣州中心城区快速路工程-赣南大道二标喷射混凝土施工技术交底中铁十局集团第三建设有限公司赣南大道中心城快速路工程二标项目经理部二〇一九年四月赣州中心城区快速路工程建设项目施工技术交底细石混凝土填充密实;钢围檩与围护桩之间的缝隙大于100mm时采用焊接钢板填充,剩余空隙采用C30细石混凝土填充;4、斜支撑节点构造,应根据法向支撑力及斜撑倾角推算出的轴力、剪力对焊接构造进行设计验算,但所有钢构件的安装、连接和焊接均案相关规范执行;5、钢支撑为∅609x16钢管撑、活络头采用正规钢结构加工厂生产的、经检验合格的产品,检验项目:材质、规格、尺寸、法兰盘与钢管垂直度等,并经预拼;6、钢管支撑接长采用法兰盘、调节段接长,不得采用垫钢板或焊接接长,应尽可能做到使其轴心受压,水平直撑端面和钢围檩接触面应垂直、可靠、牢固;7、钢管支撑与系梁应固定牢靠,不得松动;8、第一道钢筋混凝土支撑和钢筋混凝土圈梁要求开槽施工,基坑开挖过程中必须随开挖随支撑,严格按设计位置及时可靠的设计支撑和稳定体系,并按设计要求及时施加支撑预顶力;9、每一层钢支撑在基坑开挖至支撑底至支撑安装完毕时间不得大于16h;10、拆除顺序:支撑拆除必须严格按照设计规定的程序进行;11、施工过程中除钢筋混凝土支撑允许少量施工荷载(4KPa)外,其它钢支撑不得有任何荷载;12、严格坚持“随挖、随支撑”原则。
三、支撑施工工序示意图1、两道支撑敞开段支撑施工工序示意图K0+411.000-K0+432.000、K0+691.000-K0+714.000段为敞开段,设两道支撑,工序流程示意图如下:2、两道支撑暗埋段支撑施工工序示意图K0+432.000-K0+468.000、K0+634.000-K0+691.000段为暗埋段,设两道支撑,工序流程示意图如下:3、三道支撑区段支撑施工工序示意图K0+468.000-K0+544.700、K0+559.300-K0+634.000段为暗埋段,设三道支撑,工序流程示意图如下:4、泵房段支撑施工工序示意图K0+541.000-K0+563.300段为暗埋段(泵房段),设四道支撑,工序流程示意图如下:四、施工技术参数1、钢材:Q235B2、钢管:Ф609x16mm,一端固定、一端接活络头、施加预顶力;钢围檩:2H700X300X13X24mm,等强连接、上挂、下撑固定于支护桩上;钢系梁:2[32a,夹焊接于钢立柱上;3、钢立柱:4L140x14角钢+4☐440x300x12@700钢缀板,深入立柱桩2.5m、加剪力钉后深入钢筋混凝土支撑65cm,扭转角不大于5°。

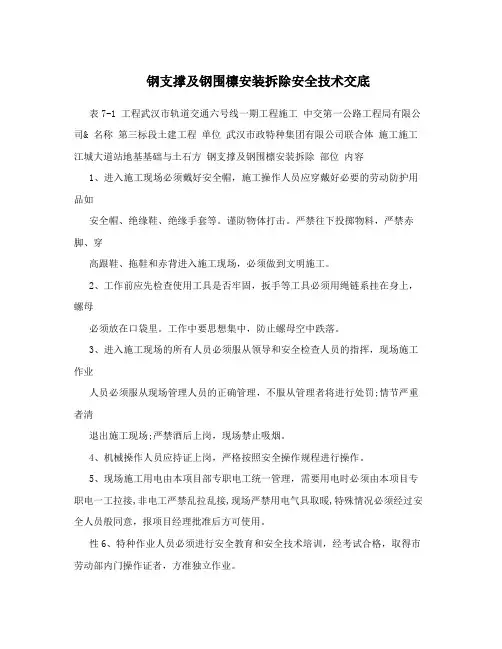

钢支撑及钢围檩安装拆除安全技术交底表7-1 工程武汉市轨道交通六号线一期工程施工中交第一公路工程局有限公司& 名称第三标段土建工程单位武汉市政特种集团有限公司联合体施工施工江城大道站地基基础与土石方钢支撑及钢围檩安装拆除部位内容1、进入施工现场必须戴好安全帽,施工操作人员应穿戴好必要的劳动防护用品如安全帽、绝缘鞋、绝缘手套等。
谨防物体打击。
严禁往下投掷物料,严禁赤脚、穿高跟鞋、拖鞋和赤背进入施工现场,必须做到文明施工。
2、工作前应先检查使用工具是否牢固,扳手等工具必须用绳链系挂在身上,螺母必须放在口袋里。
工作中要思想集中,防止螺母空中跌落。
3、进入施工现场的所有人员必须服从领导和安全检查人员的指挥,现场施工作业人员必须服从现场管理人员的正确管理,不服从管理者将进行处罚;情节严重者清退出施工现场;严禁酒后上岗,现场禁止吸烟。
4、机械操作人员应持证上岗,严格按照安全操作规程进行操作。
5、现场施工用电由本项目部专职电工统一管理,需要用电时必须由本项目专职电一工拉接,非电工严禁乱拉乱接,现场严禁用电气具取暖,特殊情况必须经过安全人员般同意,报项目经理批准后方可使用。
性6、特种作业人员必须进行安全教育和安全技术培训,经考试合格,取得市劳动部内门操作证者,方准独立作业。
容 7、电气焊割作业前应经过安全质量部检查批准领取动火证后方可作业,遇有5级以上大风恶劣气候,立即停止作业。
8、施工时要注意保护好现场各种管线,不得任意拆除和随意破坏。
一旦发现管线立即报告,请相关产权单位到现场作处理。
9、在钢支撑端头采取固定支托措施,防止钢支撑滑落。
10、支撑确保水平,防止受力不均导致局部或整体变形面造成事故,并进行严密监测。
11、支撑拆除在施工负责人的指导下严格按规范操作,并严密监测,避免突然卸载造成事故;随时检查支护的变形情况,发现异常情况,先撤离施工人员和设备,等维修完毕后,方可继续开挖。
12、在基坑内进行电焊作业时,应做好个人的绝缘防护工作,严禁将电线及用电设备浸泡水里面,以防漏电。
一、工程名称:[填写工程名称]二、施工单位:[填写施工单位名称]三、分部分项工程名称:钢围檩安装工程四、交底日期:[填写日期]五、交底内容:一、工程概况1. 钢围檩主要用于地下工程、桥梁工程等,起到支撑和保护结构的作用。
2. 本工程采用的钢围檩材料为6091钢管,由多节钢管拼成一道支撑,并用法兰螺栓连接。
3. 钢围檩的安装位置在地连墙内壁,支架采用高强螺栓固定角钢焊接成三角支架,支架上安装双H型钢(H4502501620)制成的钢围檩。
二、施工准备1. 准备好各种长度的6091钢管、活络头、钢垫块、钢楔子、工字型钢、槽钢、连接螺栓、钢板等支撑材料,并分类堆放在材料场。
2. 确保进场支撑材料符合设计要求和施工进度要求。
三、安全技术措施1. 人员安全(1)施工人员必须佩戴安全帽、安全带,操作人员必须穿防滑鞋。
(2)高空作业时,必须系好安全带,并使用安全绳。
(3)施工人员应接受专业培训,掌握钢围檩安装技术。
2. 施工现场安全(1)施工现场应设置明显的警示标志,禁止无关人员进入。
(2)施工区域应设置安全通道,确保施工人员通行畅通。
(3)施工过程中,应随时清理施工现场,防止杂物堆积。
3. 施工工艺安全(1)钢围檩安装前,应检查支架、支撑、连接件等是否符合要求。
(2)安装过程中,应按照设计图纸和施工规范进行操作。
(3)焊接过程中,应确保焊接质量,防止火灾事故发生。
4. 焊接安全(1)焊接作业应在通风良好的环境中进行,防止有害气体中毒。
(2)焊接过程中,应采取防尘、防火措施,确保焊接安全。
(3)焊接人员应佩戴防护眼镜、防护手套等个人防护用品。
5. 起重安全(1)起重作业应由专业人员负责,起重工必须持证上岗。
(2)起重过程中,应确保起重机械安全可靠,吊装物品牢固固定。
(3)起重作业区域应设置警示标志,禁止无关人员靠近。
四、交底人签名:职务:[填写职务]日期:[填写日期]五、接受交底人签名:职务:[填写职务]日期:[填写日期]六、审核人签名:职务:[填写职务]日期:[填写日期]注意事项:1. 施工过程中,应严格遵守安全技术措施,确保施工安全。
一、工程概况1. 工程名称:[工程名称]2. 施工单位:[施工单位名称]3. 施工部位:[施工部位名称]4. 主体结构:[主体结构类型]5. 施工内容:型钢围檩支撑施工二、安全技术交底内容1. 施工人员要求:(1)所有施工人员必须经过专业培训,取得相应资格证书。
(2)施工人员必须遵守施工现场的各项安全规定,确保自身和他人的安全。
(3)高空作业人员必须佩戴安全帽、安全带等防护用品。
2. 施工准备:(1)检查型钢围檩支撑材料的质量,确保其符合设计要求。
(2)检查施工工具、设备是否完好,如扳手、螺丝刀、电钻等。
(3)检查施工现场的排水、照明、通风等设施是否齐全。
3. 施工过程:(1)型钢围檩支撑安装前,应先进行现场测量,确保位置准确。
(2)安装过程中,注意保持支撑结构的稳定,防止倾覆。
(3)安装型钢围檩时,应使用专用工具,确保连接牢固。
(4)在安装过程中,若发现异常情况,应立即停止施工,查明原因后进行处理。
(5)型钢围檩支撑安装完成后,应进行验收,确保其符合设计要求。
4. 高空作业安全措施:(1)高空作业人员必须佩戴安全带,并系好保险钩。
(2)高空作业区域应设置安全防护网,防止物体坠落。
(3)高空作业人员应使用安全梯或安全平台进行作业。
(4)高空作业时,严禁在同一垂直面进行操作。
5. 模板支撑系统拆除安全措施:(1)拆除模板支撑系统前,应先检查其稳定性,确保无安全隐患。
(2)拆除过程中,严禁在同一垂直面进行操作。
(3)拆除模板支撑系统时,应从上往下进行,逐层拆除。
(4)拆除过程中,注意观察下方是否有人员或设备,避免发生意外。
6. 应急处理:(1)施工现场应配备必要的应急救援设备,如急救箱、消防器材等。
(2)发生事故时,应立即启动应急预案,进行现场救援。
(3)事故发生后,应立即上报相关部门,并做好事故调查和处理工作。
三、安全培训1. 施工单位应定期对施工人员进行安全教育培训,提高其安全意识。
2. 安全教育培训内容应包括:安全技术操作规程、安全防护措施、事故案例分析等。
钢围檩、钢支撑架设技术交底一、前言在建造钢结构建筑时,钢围檩、钢支撑等部分的架设是一个非常重要的环节,这涉及到建筑结构的稳定性、安全性等方面的问题。
因此,本文将针对钢围檩、钢支撑架设技术进行交底。
本文着重介绍了钢围檩、钢支撑的选择、检查、质量控制等关键细节,希望能够提升施工单位的技术水平,确保钢结构建筑的稳定和安全。
二、钢围檩2.1 钢围檩种类及选择钢围檩多用于大跨度工业厂房、商场等建筑中,它的主要作用是固定、支撑屋顶板,调整屋面结构,防止屋面变形,保证建筑结构的牢固稳定。
根据使用场所和具体要求,钢围檩可以分为吊装式、立式和卧式等多种类型。
对于不同类型的钢围檩,其选择应根据具体的使用场所和要求来进行。
比如,在大跨度的厂房中,一般采用吊装式钢围檩,在中小型商场内,常采用立式钢围檩。
此外,还应根据屋顶板的厚度和重量来选择不同材质的钢围檩。
2.2 钢围檩的检查在使用钢围檩前,需要进行检查,以保证材质符合有关规范和标准,同时也要检查其尺寸和外观的完整性。
在钢围檩的使用过程中,还应定期进行检查,以发现和处理变形、裂纹等问题,并及时进行更换和修复。
2.3 钢围檩的质量控制钢围檩的质量控制主要包括零部件质量的控制、制造工艺控制等方面。
对于每个零部件质量的控制,应确保其符合相关标准和规范的要求。
在制造工艺方面,还应注重控制制造工艺的各个环节,确保钢围檩的制造过程中不会出现质量缺陷。
三、钢支撑3.1 钢支撑种类及选择钢支撑主要用于建筑物的支撑、加固和稳定,可分为横向支撑、纵向支撑、斜向支撑等多种类型。
对于不同的支撑类型,在选择时应考虑其所需的承载力和防震质量等要求,并根据实际情况合理选择。
3.2 钢支撑的检查钢支撑的检查主要包括外观、尺寸及连接等方面。
在进行检查前,应先仔细了解有关标准和规范的要求,确保所使用的钢支撑符合安全要求。
检查过程中,还应注意观察钢支撑的连接件是否紧固牢固、锈蚀、变形情况以及钢支撑的结构变形和裂纹等。

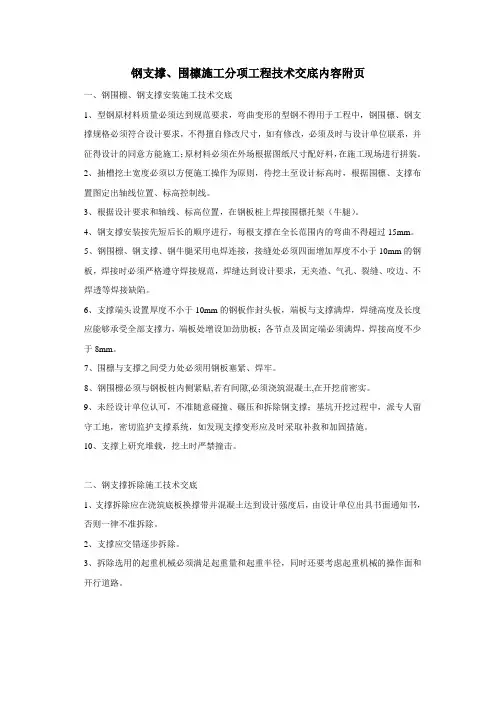

钢支撑、围檩施工分项工程技术交底内容附页一、钢围檩、钢支撑安装施工技术交底1、型钢原材料质量必须达到规范要求,弯曲变形的型钢不得用于工程中,钢围檩、钢支撑规格必须符合设计要求,不得擅自修改尺寸,如有修改,必须及时与设计单位联系,并征得设计的同意方能施工;原材料必须在外场根据图纸尺寸配好料,在施工现场进行拼装。
2、抽槽挖土宽度必须以方便施工操作为原则,待挖土至设计标高时,根据围檩、支撑布置图定出轴线位置、标高控制线。
3、根据设计要求和轴线、标高位置,在钢板桩上焊接围檩托架(牛腿)。
4、钢支撑安装按先短后长的顺序进行,每根支撑在全长范围内的弯曲不得超过15mm。
5、钢围檩、钢支撑、钢牛腿采用电焊连接,接缝处必须四面增加厚度不小于10mm的钢板,焊接时必须严格遵守焊接规范,焊缝达到设计要求,无夹渣、气孔、裂缝、咬边、不焊透等焊接缺陷。
6、支撑端头设置厚度不小于10mm的钢板作封头板,端板与支撑满焊,焊缝高度及长度应能够承受全部支撑力,端板处增设加劲肋板;各节点及固定端必须满焊,焊接高度不少于8mm。
7、围檩与支撑之间受力处必须用钢板塞紧、焊牢。
8、钢围檩必须与钢板桩内侧紧贴,若有间隙,必须浇筑混凝土,在开挖前密实。
9、未经设计单位认可,不准随意碰撞、碾压和拆除钢支撑;基坑开挖过程中,派专人留守工地,密切监护支撑系统,如发现支撑变形应及时采取补救和加固措施。
10、支撑上研究堆载,挖土时严禁撞击。
二、钢支撑拆除施工技术交底1、支撑拆除应在浇筑底板换撑带并混凝土达到设计强度后,由设计单位出具书面通知书,否则一律不准拆除。
2、支撑应交错逐步拆除。
3、拆除选用的起重机械必须满足起重量和起重半径,同时还要考虑起重机械的操作面和开行道路。
钢支撑围檩技术交底一、施工准备1.主要材料:φ609钢管,HN500*300*13*24(单拼)、HN500*300*13*24(双拼)(具体见各路段设计图)。
2.主要机具: 汽车吊、切割机、电焊机。
3.作业条件: 预埋件验收合格,具备钢支撑安装条件。
4.根据设计图纸和实地测定的定位桩号在围檩上用钢尺测量每道支撑的安装平面中心位置及支撑中心位置标高,经复核无误后作出标记。
钢支撑应按照实际尺寸预拼装,以确保施工精度,拼装时确保直线度。
二、钢支撑施工工艺⑴施工流程图如下:⑵施工过程①测量放样根据设计图纸和实地测定的定位桩号在围檩上用钢尺测量每道支撑的安装平面中心位置及支撑中心位置标高,经复核无误后作出标记。
②钢支撑制作拼装钢支撑应按照实际尺寸预拼装,以确保施工精度,拼装时确保直线度,钢支撑长度调节装置伸出长度不大于200mm。
③钢支撑长度调节装置制作钢支撑长度调节装置由外套管和内钢件组成,用楔形销子进行支撑管长度的调节。
因在安装钢支撑时需要对基坑侧壁施加预应力,故其长度需能调节并能顶紧,以满足施工技术的需要。
详见钢支撑长度调节装置示意图。
④围檩安装与固定钢围檩为H型钢,采用吊车吊装。
第一道钢围檩为HN500*300*13*24(单拼),第二道钢围檩为HN500*300*13*24(双拼)(具体见各路段设计图),围檩与钢板桩之间通过设置2cm厚三角钢板加I20工字钢进行固定。
三角钢板间距1.5m。
⑤支撑安装钢支撑采用人工配合吊车吊装就位,每开挖一单元后,应立即进行钢支撑安装,并同时施加预应力,以减小基坑变形。
支撑端面与围檩之间、围檩与围护结构之间必须密贴,如有空隙,须采用C30细石混凝土填实。
⑥预应力施加支撑采用整根一次吊装,支撑起吊时采用二点起吊,并系上防晃绳,做到安全、平稳、精确吊装。
钢支撑吊装到位,不要松开吊钩,将两端钢支撑长度调节装置拉出放在牛腿上,再将2台液压千斤顶放入钢支撑长度调节装置顶压位置,并注意保持千斤顶行走一致。
赣州中心城区快速路工程-赣南大道二标喷射混凝土施工技术交底中铁十局集团第三建设有限公司赣南大道中心城快速路工程二标项目经理部二〇一九年四月赣州中心城区快速路工程建设项目施工技术交底细石混凝土填充密实;钢围檩与围护桩之间的缝隙大于100mm时采用焊接钢板填充,剩余空隙采用C30细石混凝土填充;4、斜支撑节点构造,应根据法向支撑力及斜撑倾角推算出的轴力、剪力对焊接构造进行设计验算,但所有钢构件的安装、连接和焊接均案相关规范执行;5、钢支撑为∅609x16钢管撑、活络头采用正规钢结构加工厂生产的、经检验合格的产品,检验项目:材质、规格、尺寸、法兰盘与钢管垂直度等,并经预拼;6、钢管支撑接长采用法兰盘、调节段接长,不得采用垫钢板或焊接接长,应尽可能做到使其轴心受压,水平直撑端面和钢围檩接触面应垂直、可靠、牢固;7、钢管支撑与系梁应固定牢靠,不得松动;8、第一道钢筋混凝土支撑和钢筋混凝土圈梁要求开槽施工,基坑开挖过程中必须随开挖随支撑,严格按设计位置及时可靠的设计支撑和稳定体系,并按设计要求及时施加支撑预顶力;9、每一层钢支撑在基坑开挖至支撑底至支撑安装完毕时间不得大于16h;10、拆除顺序:支撑拆除必须严格按照设计规定的程序进行;11、施工过程中除钢筋混凝土支撑允许少量施工荷载(4KPa)外,其它钢支撑不得有任何荷载;12、严格坚持“随挖、随支撑”原则。
三、支撑施工工序示意图1、两道支撑敞开段支撑施工工序示意图K0+411.000-K0+432.000、K0+691.000-K0+714.000段为敞开段,设两道支撑,工序流程示意图如下:2、两道支撑暗埋段支撑施工工序示意图K0+432.000-K0+468.000、K0+634.000-K0+691.000段为暗埋段,设两道支撑,工序流程示意图如下:3、三道支撑区段支撑施工工序示意图K0+468.000-K0+544.700、K0+559.300-K0+634.000段为暗埋段,设三道支撑,工序流程示意图如下:4、泵房段支撑施工工序示意图K0+541.000-K0+563.300段为暗埋段(泵房段),设四道支撑,工序流程示意图如下:四、施工技术参数1、钢材:Q235B2、钢管:Ф609x16mm,一端固定、一端接活络头、施加预顶力;钢围檩:2H700X300X13X24mm,等强连接、上挂、下撑固定于支护桩上;钢系梁:2[32a,夹焊接于钢立柱上;3、钢立柱:4L140x14角钢+4☐440x300x12@700钢缀板,深入立柱桩2.5m、加剪力钉后深入钢筋混凝土支撑65cm,扭转角不大于5°。
1311 项目名称第页共页交底编号工程名称设计文件图号/施工部位基坑内钢支撑及钢围檩交底日期2016-11-1、技术交底范围本交底适用于***基坑内钢支撑安拆及钢围檩施工。
2、设计情况本项目位于***,新建综合管廊位于道路8米宽中央绿化带下方规划绿化带内,综合管廊长度3.5km。
本管廊类型为干支混合型,设计采用四舱双层断面,主体结构标准段总宽8.3m,基坑深度11.45m,采用明挖顺作法施工。
本项目围护结构内支撑有两种形式,一种采用混凝土支撑,用于首层支撑;另一种采用钢支撑+钢围檩构成,主要用于第二、三撑内支撑。
钢管内支撑采用直径Φ609壁厚16mm的钢管,钢围檩采用双拼H700×300×13×24型钢,钢支撑对撑在钢围檩上。
管廊钢支撑数量及支撑间距见下表,钢支撑长度见附表。
表2.1 钢支撑每层支撑数量表序号层数数量(根)支撑间间距标高备注1 第二层875 4m -5.3 相对地面标高2 第三层875 4m -8.3钢支撑布置形式见围护结构横剖面图,钢支撑平面布置及剖面图详见附图。
图2-1 钢支撑平面布置图1311 项目名称第页共页交底编号工程名称设计文件图号/施工部位基坑内钢支撑及钢围檩交底日期2016-11-图2-2 钢支撑结构图3、施工准备3.1 技术准备钢支撑安装前工程部同安质部一起组织相关施工人员及管理人员召开钢支撑交底会,着重介绍钢支撑架设施工工艺、施工要求,质量和安全目标,强调施工质量和施工安全的重要性,增强施工人员的质量意识和安全意识,熟悉和掌握施工总体技术要求,并强调工期进度安排。
3.2 机械进场准备对钢支撑施工过程中所需的机械设备,要提前筹划,提前进场,主要设备包括25t吊车、液压千斤顶,对所需的吊具、工具进行调试和保养,确保施工的正常运行。
液压千斤顶必须附有压力表,以及有效的标定证书。
表3.2-1 钢支撑施工主要材料表序号名称规格型号单位数量备注1 钢支撑φ609,壁厚t=16mm 根17502 钢围檩双拼H700×300×13×24型钢m 14164.83 三角托架750mm槽钢[28b和650mm槽钢[14a 个70826 钢支撑轴力FXR-1040型振弦式反力计个2331311 项目名称第页共页交底编号工程名称设计文件图号/施工部位基坑内钢支撑及钢围檩交底日期2016-11-表3.2-2 钢支撑安装及拆除设备表序号机械名称规格型号数量(台)备注1 汽车吊25t 42 千斤顶QF-100 43.3 机械验收钢支撑进场后部运输至管廊工区围挡内处进行临时存放,并及时报项目部组织验收工作,具体验收。
技术交底书表格编号
1310
项目名称沈阳南北快速干道(小西路-团结路)第二标段第1页
共2页交底编号
工程名称沈阳南北快速干道
设计文件图号C02DJ01-03(4/7)B3
施工部位钢围檩、钢支撑软连接技术交底
交底日期2016年5月19日
技术交底内容:
1、技术交底范围:
竖井围护结构钢围檩及钢支撑架设施工。
2、设计情况:
竖井基坑开挖至支撑设计标高时,应及时施做支撑系统。
钢围檩由
HM500*300*11*18型钢双拼,t=10mm钢板焊接,钢支撑由Ф609、t=16mm钢管法兰
连接而成,之后由Ф12的钢丝绳固定连接。
3、开始施工的条件及施工准备工作:
1)施工条件:每2-5道钢围檩和钢支撑施工完毕之后。
2)施工准备工作:
(1)人员准备:钢构连接人员4—6人。
(2)材料准备:Ф12的钢丝绳、U型卡及配套螺栓。
(3)设备准备:葫芦吊、挖掘机。
4、施工工艺:
1)钢围檩、钢支撑安装
(1)钢支撑是保证基坑开挖和主体结构施工安全、控制基坑收敛和位移的必要
措施。
该竖井共设四层钢支撑,钢支撑进场前全面检查验收,特别加强钢管长度和
钢管连接接头焊缝质量的检查。
(2)安装钢支撑前,首先在围护桩上打设膨胀螺栓用于固定角钢支架,角钢支附表及附图:附图见尾页
技术交底书表格编号
1310
项目名称沈阳南北快速干道(小西路-团结路)第二标段第2页
共2页交底编号
工程名称沈阳南北快速干道
设计文件图号C02DJ01-03(4/7)B3
施工部位钢围檩、钢支撑软连接技术交底
交底日期2016年5月19日
架(牛腿)为L80*80*8角钢焊接而成,牛腿纵向连接为L100*100*10角钢。
然后,
将双拼型钢焊接而成的钢围檩分段轻放与角钢支架上,钢围檩接头处满焊连接。
(2)钢围檩背后必须用混凝土填充密实,牛腿表面整平,待强度达到100%后开
始安装钢支撑,为了保证安全期间,应尽快组织进行预加应力,预加的轴力按两次
预加,第一次加到60%的设计轴力,待稳定若干时间后再加到设计轴力的100%。
1)钢围檩、钢支撑安装后软连接的固定
钢围檩采用Ф8的钢丝绳连接进行固定,钢支撑的软连接均采用Ф12的钢丝绳
进行固定,软连接的面最少设3道进行固定,破除维护桩桩基混凝土直到漏出一根
主筋,在主筋后破出一个约100mm左右的洞,将钢丝绳穿过去再和钢围檩通过打眼
进行连接。
用另一根钢丝绳也穿过主筋后和钢支撑打眼进行连接。
为确保软连接安全且固定有效,要求所有钢丝绳固定位置均用标准的钢丝绳卡
子进行螺栓拧紧固定。
附表及附图:附图见尾页
