外部存储器接口

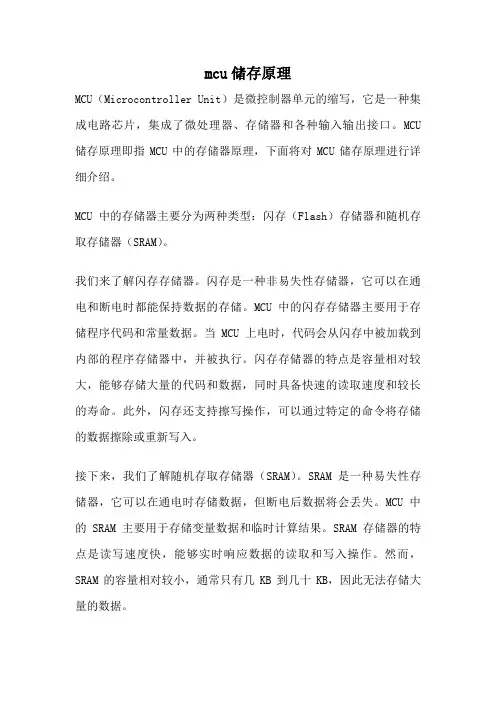

mcu储存原理MCU（Microcontroller Unit）是微控制器单元的缩写，它是一种集成电路芯片，集成了微处理器、存储器和各种输入输出接口。

MCU 储存原理即指MCU中的存储器原理，下面将对MCU储存原理进行详细介绍。

MCU中的存储器主要分为两种类型：闪存（Flash）存储器和随机存取存储器（SRAM）。

我们来了解闪存存储器。

闪存是一种非易失性存储器，它可以在通电和断电时都能保持数据的存储。

MCU中的闪存存储器主要用于存储程序代码和常量数据。

当MCU上电时，代码会从闪存中被加载到内部的程序存储器中，并被执行。

闪存存储器的特点是容量相对较大，能够存储大量的代码和数据，同时具备快速的读取速度和较长的寿命。

此外，闪存还支持擦写操作，可以通过特定的命令将存储的数据擦除或重新写入。

接下来，我们了解随机存取存储器（SRAM）。

SRAM是一种易失性存储器，它可以在通电时存储数据，但断电后数据将会丢失。

MCU中的SRAM主要用于存储变量数据和临时计算结果。

SRAM存储器的特点是读写速度快，能够实时响应数据的读取和写入操作。

然而，SRAM的容量相对较小，通常只有几KB到几十KB，因此无法存储大量的数据。

除了闪存和SRAM，部分MCU还配备了额外的存储器，如EEPROM （Electrically Erasable Programmable Read-Only Memory）和外部存储器接口。

EEPROM是一种可擦写的只读存储器，它可以在电子擦除的条件下被重新编程。

EEPROM主要用于存储少量的配置信息和用户数据。

外部存储器接口则可以连接外部存储器设备，如SD卡或外部闪存芯片，以扩展MCU的存储容量。

MCU中的存储器原理是基于电子元件的工作原理实现的。

闪存和EEPROM存储器是通过电子的浮动栅技术实现的，利用栅电荷的累积和释放来存储和擦除数据。

SRAM存储器则是通过存储单元中的存储电容来存储数据，由于电容的电荷会逐渐泄漏，因此SRAM需要定期进行刷新操作以保持数据的稳定。

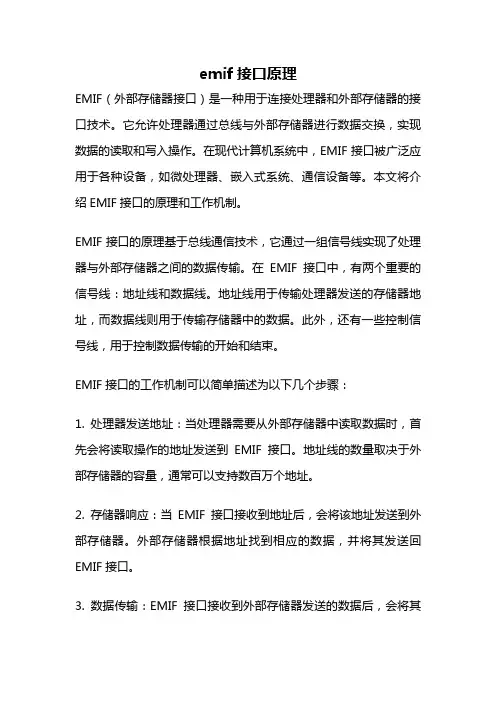

emif接口原理EMIF（外部存储器接口）是一种用于连接处理器和外部存储器的接口技术。

它允许处理器通过总线与外部存储器进行数据交换，实现数据的读取和写入操作。

在现代计算机系统中，EMIF接口被广泛应用于各种设备，如微处理器、嵌入式系统、通信设备等。

本文将介绍EMIF接口的原理和工作机制。

EMIF接口的原理基于总线通信技术，它通过一组信号线实现了处理器与外部存储器之间的数据传输。

在EMIF接口中，有两个重要的信号线：地址线和数据线。

地址线用于传输处理器发送的存储器地址，而数据线则用于传输存储器中的数据。

此外，还有一些控制信号线，用于控制数据传输的开始和结束。

EMIF接口的工作机制可以简单描述为以下几个步骤：1. 处理器发送地址：当处理器需要从外部存储器中读取数据时，首先会将读取操作的地址发送到EMIF接口。

地址线的数量取决于外部存储器的容量，通常可以支持数百万个地址。

2. 存储器响应：当EMIF接口接收到地址后，会将该地址发送到外部存储器。

外部存储器根据地址找到相应的数据，并将其发送回EMIF接口。

3. 数据传输：EMIF接口接收到外部存储器发送的数据后，会将其传输到处理器。

数据线的宽度决定了每次传输的数据量，通常有8位、16位或32位等不同宽度。

4. 控制信号：在数据传输过程中，EMIF接口还使用控制信号线来控制数据传输的开始和结束。

例如，读取操作时，EMIF接口会发送一个读取信号给外部存储器，以指示开始读取数据。

通过以上步骤，EMIF接口实现了处理器和外部存储器之间的数据交换。

这种接口技术使得处理器可以方便地读取和写入外部存储器中的数据，扩展了计算机系统的存储能力。

除了基本的读写操作，EMIF接口还支持其他功能，如时序控制和中断处理。

时序控制用于确保数据的稳定传输，避免数据冲突和错误。

中断处理则可以提高系统的响应能力，当外部存储器中的数据发生变化时，EMIF接口可以及时通知处理器进行相应的操作。

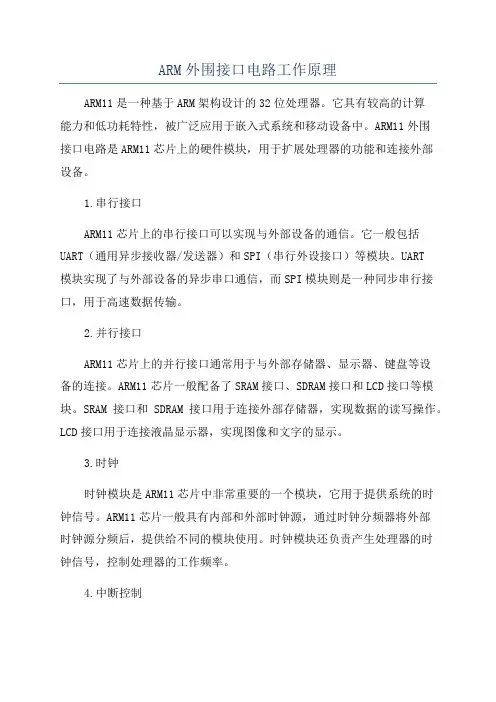

ARM外围接口电路工作原理ARM11是一种基于ARM架构设计的32位处理器。

它具有较高的计算能力和低功耗特性，被广泛应用于嵌入式系统和移动设备中。

ARM11外围接口电路是ARM11芯片上的硬件模块，用于扩展处理器的功能和连接外部设备。

1.串行接口ARM11芯片上的串行接口可以实现与外部设备的通信。

它一般包括UART（通用异步接收器/发送器）和SPI（串行外设接口）等模块。

UART模块实现了与外部设备的异步串口通信，而SPI模块则是一种同步串行接口，用于高速数据传输。

2.并行接口ARM11芯片上的并行接口通常用于与外部存储器、显示器、键盘等设备的连接。

ARM11芯片一般配备了SRAM接口、SDRAM接口和LCD接口等模块。

SRAM接口和SDRAM接口用于连接外部存储器，实现数据的读写操作。

LCD接口用于连接液晶显示器，实现图像和文字的显示。

3.时钟时钟模块是ARM11芯片中非常重要的一个模块，它用于提供系统的时钟信号。

ARM11芯片一般具有内部和外部时钟源，通过时钟分频器将外部时钟源分频后，提供给不同的模块使用。

时钟模块还负责产生处理器的时钟信号，控制处理器的工作频率。

4.中断控制中断控制模块用于处理外部的中断请求信号，并向处理器发送中断请求。

当外部设备需要与ARM11芯片通信或请求处理器的服务时，会产生中断请求信号。

中断控制模块会接收到这个信号，然后通过处理器的中断控制单元将中断请求传递给处理器，使得处理器能够及时响应和处理。

当需要与外部设备通信时，首先需要配置相关的接口模块。

比如，在使用串行接口进行通信时，需要设置相关的波特率和数据格式；在使用并行接口连接显示器时，需要配置显示器的分辨率和显示模式。

然后，通过编程方式向相应的接口模块写入数据或读取数据，实现与外部设备的数据交互。

在整个工作过程中，时钟模块起着关键的作用。

时钟模块提供稳定的时钟信号，保证各个接口模块按照预定的时序要求工作，从而实现数据的准确传输。

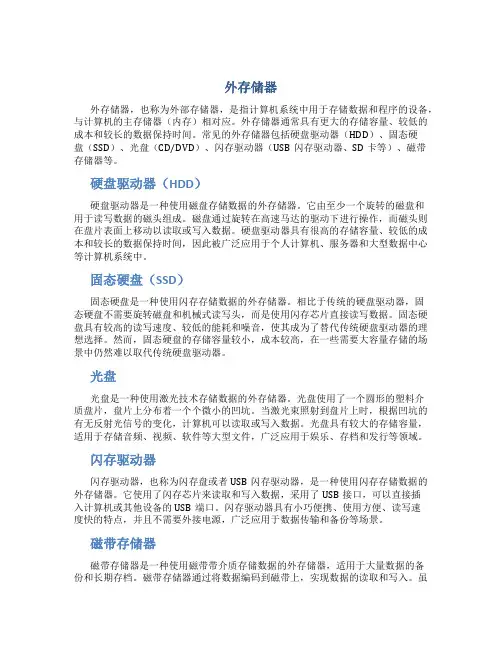

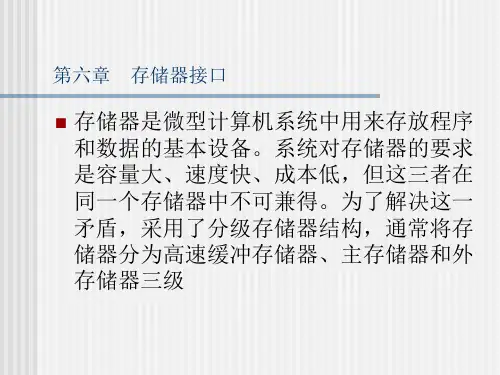

外存储器外存储器，也称为外部存储器，是指计算机系统中用于存储数据和程序的设备，与计算机的主存储器（内存）相对应。

外存储器通常具有更大的存储容量、较低的成本和较长的数据保持时间。

常见的外存储器包括硬盘驱动器（HDD）、固态硬盘（SSD）、光盘（CD/DVD）、闪存驱动器（USB闪存驱动器、SD卡等）、磁带存储器等。

硬盘驱动器（HDD）硬盘驱动器是一种使用磁盘存储数据的外存储器。

它由至少一个旋转的磁盘和用于读写数据的磁头组成。

磁盘通过旋转在高速马达的驱动下进行操作，而磁头则在盘片表面上移动以读取或写入数据。

硬盘驱动器具有很高的存储容量、较低的成本和较长的数据保持时间，因此被广泛应用于个人计算机、服务器和大型数据中心等计算机系统中。

固态硬盘（SSD）固态硬盘是一种使用闪存存储数据的外存储器。

相比于传统的硬盘驱动器，固态硬盘不需要旋转磁盘和机械式读写头，而是使用闪存芯片直接读写数据。

固态硬盘具有较高的读写速度、较低的能耗和噪音，使其成为了替代传统硬盘驱动器的理想选择。

然而，固态硬盘的存储容量较小，成本较高，在一些需要大容量存储的场景中仍然难以取代传统硬盘驱动器。

光盘光盘是一种使用激光技术存储数据的外存储器。

光盘使用了一个圆形的塑料介质盘片，盘片上分布着一个个微小的凹坑。

当激光束照射到盘片上时，根据凹坑的有无反射光信号的变化，计算机可以读取或写入数据。

光盘具有较大的存储容量，适用于存储音频、视频、软件等大型文件，广泛应用于娱乐、存档和发行等领域。

闪存驱动器闪存驱动器，也称为闪存盘或者USB闪存驱动器，是一种使用闪存存储数据的外存储器。

它使用了闪存芯片来读取和写入数据，采用了USB接口，可以直接插入计算机或其他设备的USB端口。

闪存驱动器具有小巧便携、使用方便、读写速度快的特点，并且不需要外接电源，广泛应用于数据传输和备份等场景。

磁带存储器磁带存储器是一种使用磁带带介质存储数据的外存储器，适用于大量数据的备份和长期存档。

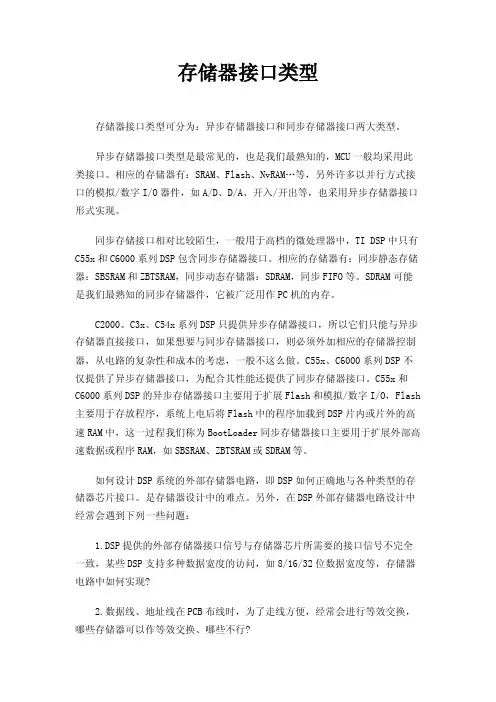

存储器接口类型存储器接口类型可分为：异步存储器接口和同步存储器接口两大类型。

异步存储器接口类型是最常见的，也是我们最熟知的，MCU一般均采用此类接口。

相应的存储器有：SRAM、Flash、NvRAM…等，另外许多以并行方式接口的模拟/数字I/O器件，如A/D、D/A、开入/开出等，也采用异步存储器接口形式实现。

同步存储接口相对比较陌生，一般用于高档的微处理器中，TI DSP中只有C55x和C6000系列DSP包含同步存储器接口。

相应的存储器有：同步静态存储器：SBSRAM和ZBTSRAM，同步动态存储器：SDRAM，同步FIFO等。

SDRAM可能是我们最熟知的同步存储器件，它被广泛用作PC机的内存。

C2000、C3x、C54x系列DSP只提供异步存储器接口，所以它们只能与异步存储器直接接口，如果想要与同步存储器接口，则必须外加相应的存储器控制器，从电路的复杂性和成本的考虑，一般不这么做。

C55x、C6000系列DSP不仅提供了异步存储器接口，为配合其性能还提供了同步存储器接口。

C55x和C6000系列DSP的异步存储器接口主要用于扩展Flash和模拟/数字I/O，Flash 主要用于存放程序，系统上电后将Flash中的程序加载到DSP片内或片外的高速RAM中，这一过程我们称为BootLoader同步存储器接口主要用于扩展外部高速数据或程序RAM，如SBSRAM、ZBTSRAM或SDRAM等。

如何设计DSP系统的外部存储器电路，即DSP如何正确地与各种类型的存储器芯片接口。

是存储器设计中的难点。

另外，在DSP外部存储器电路设计中经常会遇到下列一些问题：1.DSP提供的外部存储器接口信号与存储器芯片所需要的接口信号不完全一致，某些DSP支持多种数据宽度的访问，如8/16/32位数据宽度等，存储器电路中如何实现?2.数据线、地址线在PCB布线时，为了走线方便，经常会进行等效交换，哪些存储器可以作等效交换、哪些不行?异步存储器：Flash对于flash，读操作与SRAM相同，擦除和写入操作以命令序列形式给出，厂商不同，命令序列可能稍有不同写入命令序列后，Flash自动执行相应操作，直到完成，随后自动转为读状态。

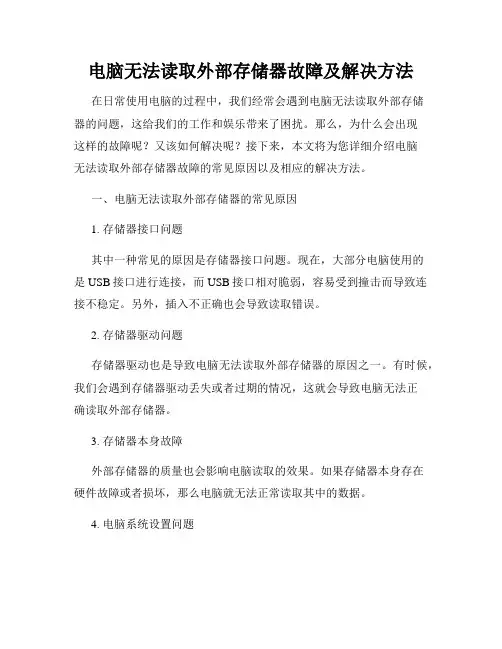

电脑无法读取外部存储器故障及解决方法在日常使用电脑的过程中，我们经常会遇到电脑无法读取外部存储器的问题，这给我们的工作和娱乐带来了困扰。

那么，为什么会出现这样的故障呢？又该如何解决呢？接下来，本文将为您详细介绍电脑无法读取外部存储器故障的常见原因以及相应的解决方法。

一、电脑无法读取外部存储器的常见原因1. 存储器接口问题其中一种常见的原因是存储器接口问题。

现在，大部分电脑使用的是USB接口进行连接，而USB接口相对脆弱，容易受到撞击而导致连接不稳定。

另外，插入不正确也会导致读取错误。

2. 存储器驱动问题存储器驱动也是导致电脑无法读取外部存储器的原因之一。

有时候，我们会遇到存储器驱动丢失或者过期的情况，这就会导致电脑无法正确读取外部存储器。

3. 存储器本身故障外部存储器的质量也会影响电脑读取的效果。

如果存储器本身存在硬件故障或者损坏，那么电脑就无法正常读取其中的数据。

4. 电脑系统设置问题电脑系统设置也可能导致无法读取外部存储器。

有时候，我们可能会在电脑系统设置中将外部存储器的读取权限关闭，这将导致电脑无法读取。

二、解决电脑无法读取外部存储器的方法1. 检查存储器接口首先，我们需要检查存储器的接口是否连接稳定。

确保存储器插入电脑的接口时没有松动并且插入正确。

2. 更新或重新安装驱动当我们发现存储器驱动过期或丢失时，我们可以通过更新或重新安装驱动程序来解决问题。

我们可以访问存储器的官方网站，下载最新的驱动程序并进行安装。

或者，我们还可以通过设备管理器来卸载原有驱动程序，然后重新安装驱动程序。

3. 检查存储器本身如果存储器本身存在硬件故障或损坏，我们可以尝试将存储器插入到其他电脑或设备上，看是否能正常读取。

如果其他设备也无法读取该存储器，那么我们可以考虑更换新的存储器来解决问题。

4. 检查电脑系统设置有时候，电脑系统设置中可能关闭了对外部存储器的读取权限。

我们可以在电脑设置中查找“设备管理”或“存储器管理”选项，确保该选项已打开。

/999/18686.aspx存储器接口电路分析寻址原理以S3C2410为例，内核提供了32位的地址总线，理论上可以寻址的空间为4GB，但实际留给外部可寻址的空间只有1GB，也就是0X00000000~0X3fffffff，总共应该有30根地址线(230)引出来。

在这1GB的空间，2410处理器又根据所支持的设备的特点将它分为了8份，每份空间有128MB，这每一份的空间又称为一个BANK（图1）。

其中6个用于ROM、SRAM 等存储器，2个用于ROM、SRAM、SDRAM等存储器。

当2410对外寻址时，采用了部分译码的方式，即低位地址线用于外围存储器的片内寻址，而高位地址线用于外围存储器的片外寻址。

对于系统要访问的任意外部地址，2410可以方便地利用内部地址总线的高3位ADDR[29:27]来选择该地址属于哪一个存储器组(Bank)，从而激活相应的Bank选择信号（nGCSx）。

这8个片选信号可以看作是2410处理器内部30根地址线的最高三位所做的地址译码的结果。

正因为这3根地址线所代表的地址信息已经由8个片选信号（nGCS7~nGCS0）来传递了，因此2410处理器最后输出的实际地址线就只有A26~A0。

Bank的内部寻址由外部地址总线A[26:0]来实现，寻址范围为128M(227)，从而使得其外围地址访问空间为1GB（128MB×8）。

S3C2410正是通过这种机制来完成外部地址空间的寻址全过程。

图1 处理器存储空间每个Bank的特性细节请参考数据手册。

外接的存储芯片一般包括Nor Flash,，NAND FLASH和SDRAM，下面分别介绍。

Nor Flash它的接口与RAM完全相同,可以像其他存储器那样连接（与传统的8051外扩ROM 类似），可在上面直接运行代码。

它的特点是存取动作简单，缺点是它受地址线的限制，即n条地址线，所能寻址的空间就是2的n次方个单元，所以通常容量较小。

tms320f28030引读写一、概述TMS320F28030是一款基于TexasInstruments的TMS320C28x系列DSP芯片，广泛应用于工业控制、电机控制、音频处理等领域。

该芯片具有丰富的外设和接口，提供了强大的数据处理能力。

在使用TMS320F28030时，需要了解其引脚定义和读写操作方法，以便正确连接硬件和编写代码。

二、引脚说明TMS320F28030芯片共有40个引脚，分为电源、地、控制、输入输出、时钟等几个部分。

其中，需要特别关注以下引脚：1.外部存储器接口（EMIF）引脚：用于连接外部存储器，如SD 卡、RAM等。

2.通用输入输出（GPIO）引脚：用于连接外部设备或其他芯片的接口。

3.时钟（CLK）引脚：用于设置系统时钟。

三、读写操作TMS320F28030芯片的读写操作可以通过软件编程实现。

下面介绍一些常用的读写操作方法：1.读取寄存器值：可以通过访问芯片的寄存器地址，读取相应寄存器的值。

例如，要读取GPIO口的值，可以通过访问相应的寄存器地址来读取该口的状态。

2.写入寄存器值：可以将数据写入指定的寄存器地址，从而对芯片进行配置或控制。

例如，要设置GPIO口的输出模式，可以将相应的数据写入相应的寄存器地址。

3.读写内存：可以通过EMIF接口读写外部存储器的数据。

例如，要读取SD卡中的数据，需要先通过EMIF接口将SD卡与芯片连接，然后通过读写内存操作来读取数据。

四、注意事项在进行读写操作时，需要注意以下几点：1.正确设置时钟和时序，以确保读写操作的正确性和可靠性。

2.避免对正在使用的寄存器进行读写操作，以免造成系统崩溃或数据丢失。

3.在进行读写操作时，需要考虑到芯片的功耗和发热情况，以延长芯片的使用寿命。

五、总结本文介绍了TMS320F28030芯片的引脚说明和读写操作方法，希望能对使用该芯片的用户提供帮助。

在使用该芯片时，需要仔细阅读相关文档和资料，并按照正确的步骤进行操作，以确保系统的稳定性和可靠性。

单片机与外部存储器的数据交互在单片机系统中，外部存储器的数据交互是非常重要的。

单片机通常具有内部存储器，但其容量有限，不足以存储大量数据。

因此，需要与外部存储器进行数据交互，以扩展系统的存储容量。

一、单片机系统中的外部存储器外部存储器是指单片机系统中除了内部存储器之外的存储器设备，包括闪存、EEPROM、SD卡等。

这些外部存储器具有较大的容量，并可以长期保存数据。

在单片机系统中，外部存储器对于实现数据存储和读取起着重要的作用。

二、数据存储与读取的基本流程在单片机系统中，数据存储与读取的基本流程如下：1. 初始化外部存储器：首先，需要对外部存储器进行初始化设置，包括设置存储器的通信接口、地址线和数据线的连接方式等。

2. 写入数据：接下来，单片机将需要存储的数据通过数据线发送给外部存储器，同时发送相应的地址信息，以确定数据写入的位置。

外部存储器将数据存储后，发送写入完成的信号给单片机。

3. 读取数据：当需要读取外部存储器中的数据时，单片机通过发送相应的地址信息，并请求读取数据。

外部存储器将数据通过数据线发送给单片机，完成数据的读取过程。

三、数据交互的通信方式单片机与外部存储器之间的数据交互可以通过多种通信方式进行，例如SPI、I2C、USART等。

下面以SPI通信方式为例进行介绍。

SPI（Serial Peripheral Interface）是一种串行外围设备接口，主要用于单片机与外部设备之间的通信。

它使用四根信号线进行数据交互，包括时钟线、数据线、主片选线和从片选线。

在SPI通信中，单片机作为主设备，外部存储器作为从设备。

主设备通过时钟线控制数据传输的时序，通过数据线发送数据。

从设备在接收到主设备的请求后，通过数据线将数据发送给主设备。

主设备和从设备通过片选线来选择通信的对象。

四、外部存储器的读写操作在单片机中，与外部存储器的数据交互主要包括读写操作。

下面分别介绍外部存储器的写操作和读操作。

1. 外部存储器的写操作：（1）设置片选线：首先，单片机需要将需要进行数据交互的外部存储器的片选线拉低，以选择通信的对象。

DSP之外部设备连接接⼝之EMIF外部设备连接接⼝包括外部存储器连接接⼝（EMIF）、主机接⼝（HPI）等。

外部存储器接⼝主要⽤来同并⾏存储器连接，这些存储器包括SDRAM、SBSRAM、Flash、SRAM存储器等，外部存储器接⼝还可以同外部并⾏设备进⾏连接，这些设备包括并⾏A/D、D/A转换器、具有异步并⾏接⼝的专⽤芯⽚，并可以通过外部存储器接⼝同FPGA、CPLD等连接；主机接⼝主要⽤来为主控CPU和C55x处理器之间提供⼀条⽅便、快捷的并⾏连接接⼝，这个接⼝⽤来对DSP进⾏控制、程序加载、数据传输等⼯作。

这⾥主要是EMIF。

EMIF输⼊输出信号图：EMIF为3种类型的存储器提供了⽆缝接⼝：1 异步存储器，包括ROM,FLASH,异步SRAM2 同步突发静态存储器（SBSRAM）3 同步动态存储器（SDRAM）异步存储器可以是静态随机存储器（SRAM）、只读存储器（ROM）和闪存存储器等存储器，在实际使⽤中还可以⽤异步接⼝连接并⾏A/D采样器件、并⾏显⽰接⼝等外围设备，但使⽤这些⾮标准设备时需要增加⼀些外部逻辑来保证设备的正常使⽤。

在使⽤外部存储器接⼝时应区分字寻址和字节寻址之间的区别，当TMS320C55x访问数据时，CPU⽤23位地址访问16位字，该⽅式下数据空间被分成128页，每页字长64K。

CPU访问程序代码时，⽤24位地址访问8位字节，DMA控制器访问存储器时也采⽤字节寻址⽅式。

如果多个请求服务同时到达，EMIF会根据每个请求优先级来进⾏处理。

最⾼为HOLD，最低为刷新。

对EMIF编程时，必须了解外部存储器地址如何分配给⽚使能空间，即CE空间，每个CE空间可以同那些类型的存储器连接，以及⽤那些寄存器位来配置CE空间。

TMS320C55x的外部存储器映射在存储空间的分布，相应于EMIF的⽚选使能信号，例如CE1空间的存储器，则必须将其⽚选引脚连接到EMIF的CE1引脚。

当EMIF访问CE1空间时，驱动CE1变低。
