存储器接口 (2)
地把双端口RAM看作是本地RAM一样进行访问，不 仅方便了软件设计,还大大地提高了系统的工作 效率。
二、半导体存储器的主要性能指标 主要从一下几方面考察： 1、存储容量 2、速度 3、功耗 4、集成度 5、可靠性
三、存储芯片的组成
1、地址译码器：接收来自CPU的N位地址信息， 经译码后产生2的N次方个地址选择信号对片内 寻址。
/CS=0,/OE=0时为读; /CS=0,/WE=0时为写。 /WE和/OE分别接CPU的/WR和/RD信号。
2、存储器与CPU数据总线的连接 根据存储器结构选择连接CPU的数据总线。
6.3 主存储器接口
主存储器的类型不同，则接口不同。以 EPROM、SRAM、DRAM为例分别介绍。
一、EPROM与CPU的接口 目前广泛使用的典型EPROM芯片有Intel公
（1）Tc=总容量/N×8/M＝128K/8K×8/8 ＝16片
（2）Tc＝128K/8K×16/8＝32片
6.2存储器接口技术
一、存储器接口中应考虑的问题
1、存储器与CPU的时序配合
几个问题： （1）什么是总线周期？（2）什么 是时钟周期？（3）什么是T状态？（4）如何实 现二者之间的时序配合？（5）设计产生等待信 号电路应注意那些问题？（见图6－3）
2、如何完成寻址功能？
要完成寻址功能必须具备两种选择：
（1）片选：即首先要从众多存储器中，选中要 进行数据传输的某一存储器芯片，称为片选。一 般由接口电路中的端口译码产生。
（2）字选：然后从该芯片内选择出某一存储单 元，称为字选。由存储器内部的译码电路完成。
3、片选控制的译码方法
常用方法有：线选法、全译码法、部分译码法、 混合译码法等。
或列出地址分配表； ③根据地址分配图或分配表确定译码方法并画出
第五章存储器习题(可编辑修改word版)
第五章存储器及其接口1.单项选择题（1）DRAM2164(64K╳1)外部引脚有（）A.16 条地址线、2 条数据线B.8 条地址线、1 条数据线C．16 条地址线、1 条数据线 D.8 条地址线、2 条数据线(2)8086 能寻址内存贮器的最大地址范围为()A.64KBB.512KBC.1MBD.16KB（3）若用1K╳4b的组成2K╳8b的RAM，需要（）。
A．2 片 B.16 片 C.4 片 D.8 片（4）某计算机的字长是否 2 位，它的存储容量是 64K 字节编址，它的寻址范围是（）。
A．16K B.16KB C.32K D.64K（5）采用虚拟存储器的目的是（）A．提高主存的速度 B.扩大外存的存储空间C．扩大存储器的寻址空间 D.提高外存的速度（6）RAM 存储器器中的信息是（）A．可以读/写的 B.不会变动的C.可永久保留的D.便于携带的（7）用2164DRAM 芯片构成8086 的存储系统至少要（）片A．16 B.32 C.64 D.8（8）8086 在进行存储器写操作时，引脚信号 M/IO 和 DT/R 应该是（）A．00 B。
01 C。
10 D。
11（9）某SRAM 芯片上，有地址引脚线12 根，它内部的编址单元数量为（）A．1024 B。
4096 C。
1200 D。
2K（11）Intel2167(16K╳1B)需要（）条地址线寻址。
A．10 B.12 C.14 D.16（12）6116（2K╳8B）片子组成一个 64KB 的存贮器，可用来产生片选信号的地址线是（）。
A．A0~A10B。
A~A15C。
A11~A15D。
A4~A19（13）计算一个存储器芯片容量的公式为（）A．编址单元数╳数据线位数B。
编址单元数╳字节C．编址单元数╳字长D。
数据线位数╳字长（14）与 SRAM 相比，DRAM（）A．存取速度快、容量大B。
存取速度慢、容量小C．存取速度快，容量小D。
存取速度慢，容量大（15）半导动态随机存储器大约需要每隔（）对其刷新一次。
微机原理及接口技术
2. 什么是机器码？什么是真值？解：把符号数值化的数码称为机器数或机器码，原来的数值叫做机器数的真值。
3. 8位和16位二进制数的原码 、补码和反码可表示的数的范围分别是多少？ 解：原码（-127~+127）、（-32767~+32767）补码 (-128~+127）、（-32768~+32767） 反码（-127~+127）、（-32767~+32767）4.一般来说，其内部基本结构大都由 算数逻辑单元、控制单元、寄存器阵列、总线和总线缓冲器 四个部分组成。
高性能微处理器内部还有指令预取部件、地址形成部件、指令译码部件和存储器管理部件等。
二 1.总线接口单元BIU （Bus Interface Unit ）包括段寄存器、指令指针寄存器、20位地址加法寄存器和先入先出的指令队列、总线控制逻辑。
负责与存储器、I/O 设备传送数据，即BIU 管理在存储器中获取程序和数据的实际处理过程。
20位地址加法器将16位段地址和16位偏移量相加，产生20位物理地址。
总线控制逻辑产生总线控制信号对存贮器和I/O 端口进行控制。
IP 指针由BIU 自动修改，平时IP 内存储下条要取指令的偏移地址；遇到跳转指令后，8086将IP 压栈，并调整其内容为下条要执行指令地址。
2.执行单元EU （Execution Unit ）包括ALU 、状态标志寄存器、通用寄存器、暂存器、队列控制逻辑与时序控制逻辑等。
负责指令的执行。
将指令译码并利用内部的ALU 和寄存器对其进行所需的处理。
3.EU 和BIU 的动作管理—流水线技术原则控制器运算器 寄存器输入/输出接口存储器 CPU主机外部设备应用软件系统软件微型机软件微型机系统 微型机硬件（1）每当8086的指令队列中有2个空字节且EU 未向BIU 申请读写存储器操作时，BIU 就会自动把指令取到指令队列中。
（2）每当EU 要执行一条指令时，它会先从BIU 的指令队列前部取出指令代码，然后执行指令。
微型计算机原理与接口技术第二章课后答案
第二章 1. 8086CPU内部由哪两部分组成？它们的主要功能是什么？答：8086CPU 内部由执行单元 EU 和总线接口单元 BIU 组成。
主要功能为：执行单元 EU 负责执行指令。
它由算术逻辑单元(ALU)、通用寄存器组、16 位标志寄存器(FLAGS)、EU 控制电路等组成。
EU 在工作时直接从指令流队列中取指令代码，对其译码后产生完成指令所需要的控制信息。
数据在 ALU 中进行运算，运算结果的特征保留在标志寄存器 FLAGS 中。
总线接口单元 BIU 负责 CPU 与存储器和 I ／O 接口之间的信息传送。
它由段寄存器、指令指针寄存器、指令队列、地址加法器以及总线控制逻辑组成。
2. 8086CPU 中有哪些寄存器？各有什么用途？答：8086CPU 内部包含4组16位寄存器，分别是通用寄存器组、指针和变址寄存器、段寄存器、指令指针和标志位寄存器。
（1）通用寄存器组 包含4个16位通用寄存器 AX 、BX 、CX 、DX ，用以存放普通数据或地址，也有其特殊用途。
如AX （AL ）用于输入输出指令、乘除法指令，BX 在间接寻址中作基址寄存器，CX 在串操作和循环指令中作计数器，DX 用于乘除法指令等。
（2）指针和变址寄存器 BP 、SP 、SI 和DI ，在间接寻址中用于存放基址和偏移地址。
（3）段寄存器 CS 、DS 、SS 、ES 存放代码段、数据段、堆栈段和附加段的段地址。
（4）指令指针寄存器IP 用来存放将要执行的下一条指令在现行代码段中的偏移地址。
（5）标志寄存器Flags 用来存放运算结果的特征。
3. 8086CPU 和8088CPU 的主要区别是什么？答：8088CPU 的内部结构及外部引脚功能与8086CPU 大部分相同，二者的主要不同之处如下：（1）8088指令队列长度是4个字节，8086是6个字节。
（2）8088的BIU 内数据总线宽度是8位，而EU 内数据总线宽度是16位，这样对16位数的存储器读/写操作需要两个读/写周期才能完成。

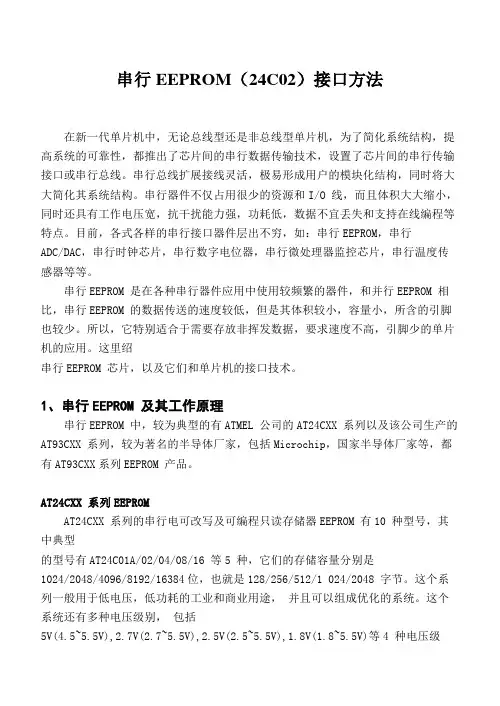

串行EEPROM(24C02)接口方法
串行EEPROM（24C02）接口方法在新一代单片机中，无论总线型还是非总线型单片机，为了简化系统结构，提高系统的可靠性，都推出了芯片间的串行数据传输技术，设置了芯片间的串行传输接口或串行总线。
串行总线扩展接线灵活，极易形成用户的模块化结构，同时将大大简化其系统结构。
串行器件不仅占用很少的资源和I/O 线，而且体积大大缩小，同时还具有工作电压宽，抗干扰能力强，功耗低，数据不宜丢失和支持在线编程等特点。
目前，各式各样的串行接口器件层出不穷，如：串行EEPROM，串行ADC/DAC，串行时钟芯片，串行数字电位器，串行微处理器监控芯片，串行温度传感器等等。
串行EEPROM 是在各种串行器件应用中使用较频繁的器件，和并行EEPROM 相比，串行EEPROM 的数据传送的速度较低，但是其体积较小，容量小，所含的引脚也较少。
所以，它特别适合于需要存放非挥发数据，要求速度不高，引脚少的单片机的应用。
这里绍串行EEPROM 芯片，以及它们和单片机的接口技术。
1、串行EEPROM 及其工作原理串行EEPROM 中，较为典型的有ATMEL 公司的AT24CXX 系列以及该公司生产的AT93CXX 系列，较为著名的半导体厂家，包括Microchip，国家半导体厂家等，都有AT93CXX系列EEPROM 产品。
AT24CXX 系列EEPROMAT24CXX 系列的串行电可改写及可编程只读存储器EEPROM 有10 种型号，其中典型的型号有AT24C01A/02/04/08/16 等5 种，它们的存储容量分别是1024/2048/4096/8192/16384位，也就是128/256/512/1 024/2048 字节。
这个系列一般用于低电压，低功耗的工业和商业用途，并且可以组成优化的系统。
这个系统还有多种电压级别，包括5V(4.5~5.5V),2.7V(2.7~5.5V),2.5V(2.5~5.5V),1.8V(1.8~5.5V)等4 种电压级别。
