汽车散热器空气流动阻力特性的数值计算研究

散热器选择的计算方法一，各热参数定义：Rja———总热阻，℃/W；Rjc———器件的内热阻，℃/W；Rcs———器件与散热器界面间的界面热阻，℃/W；Rsa———散热器热阻，℃/W；Tj———发热源器件内结温度，℃；Tc———发热源器件表面壳温度，℃；Ts———散热器温度，℃；Ta———环境温度，℃；Pc———器件使用功率，W；ΔTsa ———散热器温升，℃；二，散热器选择：Rsa =(Tj-Ta)／Pc - Rjc -Rcs式中：Rsa（散热器热阻）是选择散热器的主要依据。

Tj 和Rjc 是发热源器件提供的参数，Pc 是设计要求的参数，Rcs 可从热设计专业书籍中查表,或采用Rcs=截面接触材料厚度/（接触面积X 接触材料导热系数）。

（1）计算总热阻Rja：Rja= (Tjmax-Ta)／Pc（2）计算散热器热阻Rsa 或温升ΔTsa：Rsa = Rja－Rtj－RtcΔTsa＝Rsa×Pc（3）确定散热器按照散热器的工作条件（自然冷却或强迫风冷），根据Rsa 或ΔTsa 和Pc 选择散热器，查所选散热器的散热曲线（Rsa 曲线或ΔTsa 线），曲线上查出的值小于计算值时，就找到了合适的热阻散热器及其对应的风速，根据风速流经散热器截面核算流量及根据散热器流阻曲线上风速对应的阻力压降，选择满足流量和压力工作点的风扇。

散热器热阻曲线三，散热器尺寸设计：对于散热器，当无法找到热阻曲线或温升曲线时，可以按以下方法确定：按上述公式求出散热器温升ΔTsa，然后计算散热器的综合换热系数α：α＝7.2ψ1ψ2ψ3{√√ [(Tf-Ta)／20]}式中：ψ1———描写散热器L/b 对α的影响，（L 为散热器的长度，b 为两肋片的间距）；ψ2———描写散热器h/b 对α的影响，（h 为散热器肋片的高度）；ψ3———描写散热器宽度尺寸W 增加时对α的影响；√√ [(Tf-Ta)／20]———描写散热器表面最高温度对周围环境的温升对α的影响；以上参数可以查表得到。

散热器阻力问题的探究1、引言1998年5月14日，"推广应用住宅建设新技术新产品"由建设部发布，在文件种提出“依据节能的要求，积极发展节能轻型散热器，提高散热器的金属热强度值、散热效率。

注重散热器的功能使用与装饰效果的统一，增强散热器的装饰性"。

此后，随着技术的进步和社会经济的发展，各种新产品诸如铜铝、铸铝等复合散热器、钢制柱式和板式以及铝制防腐等各种各样、风格各异的散热器接踵而至。

然而却也将因此付出“代价”，由于“美”的需要，散热器便变的摇曳“多姿”起来，“多姿”便意味着更多的弯头；而为了满足晾挂的需要，钢管散热器的管也变的苗条了许多，小水道带来的散热器内部横竖水道的连接口变的更加小，两个因素相加，直接带来的是流速的上升与局部阻力的增加，散热器总体阻力的增加也就必然了。

由此而引起了一些在设计、安装中应注意的新问题，而这些问题目前还没有引起足够的重视：1) 以前所用的诸如铸铁散热器，其阻力系数较小，设计时室内采暖系统资用压头一般采用1～1.5米水柱，使用新型的散热器后，这样的资用压头是否还合理；2) 如果在原来用铸铁散热器的采暖系统中用户自己用上述新型散热器来替换铸铁散热器，由于新型散热器的阻力较大，将会造成替换后散热量降低而导致室内采暖效果达不到要求；3) 目前新建住宅基本上是具有共用立管的室内双管系统，有的用户为了美观，往往把卫生间的散热器更换为浴室专用的散热器。

由于浴室用散热器与卧室、客厅的散热器不是同一型号，阻力系数差别较大，也容易造成卫生间过热或温度达不到要求。

因此有必要研究目前这些新型散热器的阻力大小以及其基本规律，以对采暖系统的设计、散热器制造提供一些参考依据。

2、散热器阻力实验散热器阻力定义：散热器的阻力是指散热器进口对出口之间散热器本体的阻力。

散热器的流阻特性是指在设定的各水流量下散热器按实际测量方法所得的阻力系数所反映的一种特性。

本测定中，设定流量为100，150，200，250，300，350，400，450，500kg /h共9种工况。

基于CFD的汽车空气动力学性能分析与优化设计随着汽车工业的快速发展，汽车的性能和安全性愈发成为人们关注的焦点之一。

汽车空气动力学性能对其行驶稳定、燃油效率和行驶安全都有着重要影响。

而利用计算流体力学（CFD）技术可以对汽车的空气动力学性能进行分析和优化设计，以提高其性能和安全性。

一、CFD技术在汽车空气动力学性能分析中的应用通过CFD技术，可以对汽车在行驶过程中与空气的相互作用进行模拟和分析，以更好地了解车辆的流场特性和空气动力学性能。

具体应用包括但不限于：1. 空气阻力分析：利用CFD技术可以模拟汽车在行驶过程中面对空气的阻力，进而定量评估车辆的风阻系数。

通过优化车辆外形、车身下部和车轮部分的设计，可以降低空气阻力，提高燃油效率。

2. 气流分布分析：CFD技术可以模拟车辆周围的气流分布情况，包括车身表面的压力分布、空气流动的分离与绕流等。

准确分析气流特性可以帮助优化车辆的设计，减少气流阻力，提高行驶的稳定性。

3. 热管理优化：CFD技术还可以分析车辆在行驶过程中产生的热量和热流分布情况。

通过优化散热器的设计、改善引擎舱内空气流动，可以提高发动机和其他关键部件的冷却效果，防止过热造成的故障。

二、基于CFD的汽车空气动力学性能优化设计方法在基于CFD技术的汽车空气动力学性能优化设计中，需以下几个步骤：1. 建立准确的数值模型：首先，需要根据实际车辆的几何形状、尺寸和重要部件的布置，建立准确的三维数值模型。

模型的准确性对于后续的分析和优化设计至关重要。

2. 设置流场和边界条件：根据实际情况，为汽车模型设置适当的流场和边界条件，如驶入速度、周围环境温度等。

这些条件将直接影响到后续的模拟计算和优化结果。

3. 进行数值模拟计算：利用CFD软件对建立的数值模型进行数值计算，得到汽车在不同工况下的流场特性，如压力分布、速度云图等。

根据计算结果可以评估车辆的空气动力学性能和存在的问题。

4. 分析和优化设计：根据数值模拟计算的结果，分析汽车的空气动力学性能问题，如气流分离、阻力过大等。

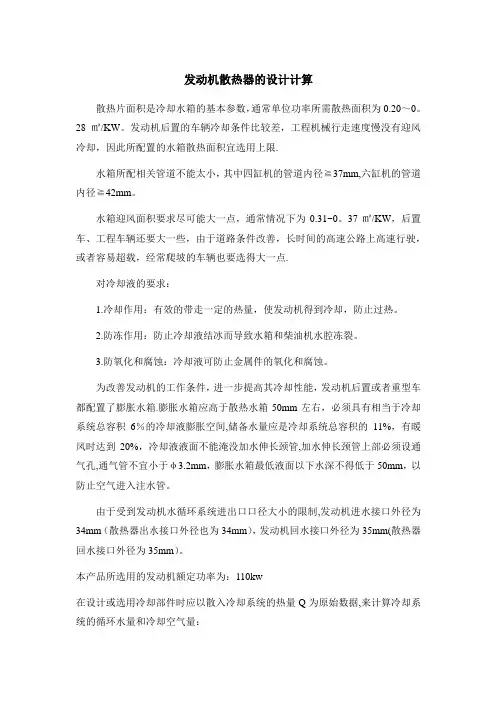

发动机散热器的设计计算散热片面积是冷却水箱的基本参数，通常单位功率所需散热面积为0.20～0。

28㎡/KW。

发动机后置的车辆冷却条件比较差，工程机械行走速度慢没有迎风冷却，因此所配置的水箱散热面积宜选用上限.水箱所配相关管道不能太小，其中四缸机的管道内径≧37mm,六缸机的管道内径≧42mm。

水箱迎风面积要求尽可能大一点，通常情况下为0.31~0。

37㎡/KW，后置车、工程车辆还要大一些，由于道路条件改善，长时间的高速公路上高速行驶，或者容易超载，经常爬坡的车辆也要选得大一点.对冷却液的要求：1.冷却作用：有效的带走一定的热量，使发动机得到冷却，防止过热。

2.防冻作用：防止冷却液结冰而导致水箱和柴油机水腔冻裂。

3.防氧化和腐蚀：冷却液可防止金属件的氧化和腐蚀。

为改善发动机的工作条件，进一步提高其冷却性能，发动机后置或者重型车都配置了膨胀水箱.膨胀水箱应高于散热水箱50mm左右，必须具有相当于冷却系统总容积6％的冷却液膨胀空间,储备水量应是冷却系统总容积的11%，有暖风时达到20%，冷却液液面不能淹没加水伸长颈管,加水伸长颈管上部必须设通气孔,通气管不宜小于φ3.2mm，膨胀水箱最低液面以下水深不得低于50mm，以防止空气进入注水管。

由于受到发动机水循环系统进出口口径大小的限制,发动机进水接口外径为34mm（散热器出水接口外径也为34mm），发动机回水接口外径为35mm(散热器回水接口外径为35mm）。

本产品所选用的发动机额定功率为：110kw在设计或选用冷却部件时应以散入冷却系统的热量Q为原始数据,来计算冷却系统的循环水量和冷却空气量：用经验式=⨯⨯⨯==360021.0431*******.03600u e e W h p Ag Q 69。

14kJ/s=59450kcal/h燃料热能传给冷却系的分数，取同类机型的统计量，%，柴油机A=0。

23～0。

30，取A=0。

25eg -燃料消耗率，kg/kw 。

摘 要汽车散热器是汽车的重要部件，它是水冷式内燃机冷却系统中不可缺少的组成部分，它的正常工作对汽车发动机的动力性、经济性和可靠性至关重要。

散热器的阻力特性直接影响到其动力性和经济性。

随着全球能源形式的不断恶化，如何减少阻力，节约能源越发显得重要。

本文通过试验的方法首先在国内对新型管芯式散热器的阻力特性进行了全面独立的研究，得到了相关的阻力特性的试验关联式，为其推广应用和设计制造提供了可靠的依据。

并找到了影响其阻力特性的主要因素。

为进一步改进其结构，指明了方向。

本课题主要做了如下工作：首先对实验台架进行了必要的改进及预备测试，以保证阻力特性实验的顺利进行。

运用汽车散热器阻力性能试验系统对管芯式散热器进行了较为全面的试验研究，获得了它的三种水管排数下的阻力特性的试验数据；运用最优化方法通过计算机对数据进行处理和计算，从而得到了管芯式散热器的三种管排数下空气阻力系数的准则关联式、水流的沿程阻力系数的准则关系式及各处局部阻力系数。

同时确定了各种阻力的变化规律，计算并描述了水阻力分布情况。

通过分析得出，水管排数对此种散热器的空气阻力和水阻力都有较大的影响，散热器芯子的外部结构及管排数是空气阻力的主要影响因素。

筛板是造成水阻较大的直接原因，其所占比例远远超过其他的阻力，局部阻力系数很大。

散热器芯子对水阻的影响不大，结果证明在本次试验范围内，三、四排管的水流量分布较好。

此外，对该试验进行了必要的精度误差分析，分析表明此系统完全符合国家标准的规定，试验所得到的数据是可靠的。

从而肯定了本文所得结论的正确性。

最后总结了散热器阻力特性规律，并提出了一些改善此散热器阻力特性的途径。

关键词：散热器；阻力特性；试验研究AbstractRadiator is an important part of vehicles. It is an indispensable element in the cooling system of engine. The operating performances and economical performances and reliability of automobile are all depended on its normal work. With supply of energy worsen constantly all over the world, how to reduce drop and economize on energy becomes emphasis more and more. In this paper, the experimental research on drop performance of this new type tube-core-fin radiator for vehicles has been carried out by means of the experimental methods on the wind tunnel test rig in our country firstly; the criterion equations of drop performances of this type radiator have been obtained. The work can provide a reliable foundation for its popularization and design. And we found that it is primary factors what influenced to drop performance. It supplies development with more information.This paper includes the main work as follows: First, a systematic test research about tube-core-fin radiator has been done through the wind tunnel test rig, and a lot of data of the performance of pressure drop for three-type water pipe row quantities of this radiator have been obtained. Second, some calculating programs have been designed on the basis of the optimum method, and the test data have been dealt with the programs. So the criterion equations of air drop coefficient and the criterion equation of water friction coefficient and water part friction coefficient have been obtained. At the same time, calculating and drawing distribution of water drop. We draw a conclusion that: The quantities of water pipe row can affect drop performance obviously on the basis of the analysis. The quantities of water pipe row and exterior of water pipe influence air drop. Sieve plate affects water drop directly. It holds two-part in water drop and its drop coefficient is large especially .Water tube for tube-core-fin radiator almost can not affect drop performance obviously on the basis of the analysis; the conclusion indicates that the tube-core-fin radiator of three rows water or four rows water pipe has the optimum performance of flow. Furthermore, we analysis the precision of the wind tunnel test rig and the result indicates that the test rig has been in agreement with the country criterion. So, the conclusions of this paper are all reliable. Finally, we summarize rule of the performance of drop for radiator, and provide some advice for development of radiator.Key words:Radiator；The performance of drop；Experimental research目 录第一章 绪论 (1)1.1 汽车散热器的重要性及其发展概况 (1)1.2 汽车散热器的结构与类型 (2)1.3 国内外关于散热器及阻力特性的研究现状 (4)1.4 对管芯式散热器阻力特性研究的必要性 (7)1.5 本课题的研究思路及其主要内容 (8)第二章 管芯式散热器性能试验系统 (9)2.1 引言 (9)2.2 试验系统布置简图 (9)2.3 试验系统的组成 (11)2.3.1 试验风筒 (12)2.3.2 循环水路及加热装置 (12)2.3.3 管芯式散热器试件 (12)2.4 试验系统的阻力测试 (14)2.4.1 风阻的测量 (14)2.4.2 水阻的测量 (15)2.5 试验系统其他参数的测量 (15)2.5.1 风速的测量 (15)2.5.2 水流量的测量 (16)2.5.3 温度的测量及控制 (16)第三章 管芯式散热器的阻力及流动分析 (19)3.1 引言 (19)3.2 相关基本理论 (19)3.2.1 流体力学的发展 (19)3.2.2 流体的阻力损失 (21)3.3 散热器的热质交换过程 (22)3.4 散热器的流动过程及阻力特性分析 (24)3.4.1 空气流动阻力特性分析 (24)3.4.2 水流动阻力特性分析 (25)第四章 管芯式散热器阻力性能试验及结果分析 (30)4.1 引言 (30)4.2 试验方法 (30)4.3 各种参数的采集及处理 (32)4.3.1 风速的测定及风量的确定 (32)4.3.2 水流量的确定 (33)4.3.3 风温、水温及阻力的确定 (33)4.3.4 水与空气的物性参数 (34)4.4 试验数据的处理与分析 (35)4.4.1 最优化方法 (35)4.4.2 阻力系数的确定 (39)4.4.3 管芯式散热器的试验分析 (43)4.4.4 综合误差分析 (49)第五章 总结与展望 (50)5.1 本课题所取得的成果 (50)5.2 本课题的创新点 (50)5.3 课题今后的研究方向 (51)附录 (52)致 谢 (59)作 者 简 介 (60)第一章 绪论1.1 汽车散热器的重要性及其发展概况内燃机的冷却系统一般分为两大类：液体冷却系统和空气冷却系统。

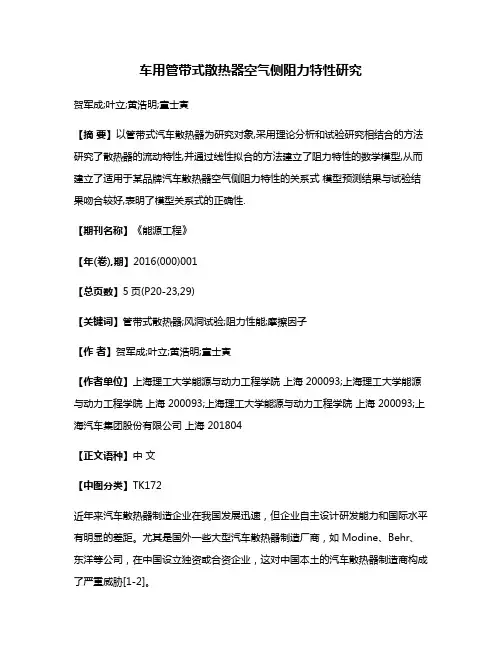

车用管带式散热器空气侧阻力特性研究贺军成;叶立;黄浩明;童士寅【摘要】以管带式汽车散热器为研究对象,采用理论分析和试验研究相结合的方法研究了散热器的流动特性,并通过线性拟合的方法建立了阻力特性的数学模型,从而建立了适用于某品牌汽车散热器空气侧阻力特性的关系式模型预测结果与试验结果吻合较好,表明了模型关系式的正确性.【期刊名称】《能源工程》【年(卷),期】2016(000)001【总页数】5页(P20-23,29)【关键词】管带式散热器;风洞试验;阻力性能;摩擦因子【作者】贺军成;叶立;黄浩明;童士寅【作者单位】上海理工大学能源与动力工程学院上海 200093;上海理工大学能源与动力工程学院上海 200093;上海理工大学能源与动力工程学院上海 200093;上海汽车集团股份有限公司上海 201804【正文语种】中文【中图分类】TK172近年来汽车散热器制造企业在我国发展迅速，但企业自主设计研发能力和国际水平有明显的差距。

尤其是国外一些大型汽车散热器制造厂商，如Modine、Behr、东洋等公司，在中国设立独资或合资企业，这对中国本土的汽车散热器制造商构成了严重威胁[1-2]。

目前国内开发汽车散热器主要依靠经验和试验，这样的方式只适用于散热器的初步开发。

在计算散热器的阻力压降和传热性能方面的工作还有很多不足之处，导致研究设计出来的散热器经常遇到各项参数不能很好匹配，而影响其传热性能的问题。

本文中对整体结构相同而散热带波距不同的管带式散热器进行风洞试验，对试验数据进行分析计算，建立适用品牌散热器生产要求的流动特性关系式。

汽车发动机在运转时，其内部温度很高，必须进行冷却才能保证它工作在最佳温度范围内。

汽车散热器就是为了保证发动机正常运行，使发动机工作在最佳的温度范围内并获得最佳性能的重要部件。

1.1 构造型式水冷循环式的汽车散热器分为横流型和直流型[3],直流型散热器构造如图1所示。

散热器中起主要散热器作用的是散热器芯子，它是整个散热器的最主要部分。

汽车散热器热器关内外传热特性的分析研究指导老师：徐之平学生：代国岭学号：102270028班级：工程热物理汽车散热器热器关内外传热特性的分析研究摘要本实验对南方英特空调有限公司生产的用于马自达2型车的散热器进行了实验计算，分析该散热器在一定进口温度条件下的标准散热量、换热系数、工质出口温度、工质流量、热平衡误差、对数平均温差、阻力损失和效能等等。

通过一系列的分析计算，可以知道散热器的各种性能，这样才能将散热器安装到对应的车型上，保证散热性能良好。

关键词：对流换热、传热特性、换热器近年来我国的汽车生产量在持续增长，汽车的小型化及小排量使得对汽车的散热要求越来越高，散热水箱体积越来越小的同时散热性能必须达到规定的散热要求，并且阻力损失要小(不能无限制的提工质的流速)，散热器结构紧凑，散热管和散热翅带布局要合理，散热管采用错排的排列方式，散热管和散热翅带采用钎焊接以减小接触热阻，增大气侧散热面积和扰动，减小热边界层的厚度增大气侧换热系数，使散热器的换热性能大幅度增加。

一、实验原理：实验所用的马自达二型车用散热水箱如下图一示，其几何尺寸见表，实验时，热水在关内流动，空气横掠翅片管束，两种流体以逆流的方式进行热量的传递。

试验主要分为两个部分：一是当管内水的流量为定值时，变化横掠管束的空气流量；二是管外横掠翅片管束的空气流量为定值，变化管内水的流量。

最后分别对这两种情况进行传热性能和阻力特性的分析研究。

全部试验数据均在稳态工况时由计算机采集，并将最终结果在打印机上输出。

对所测得实验数据进行分析之后，利用散热器中水散失的热量等于空气带走的热量，就可以分析散热器的各种散热性能和效率。

图一二、实验仪器2.1散热器水箱及相关器材的尺寸2.2三、热力计算1、计算水侧出口温度：w w1w2T -T T ∆= （1）2、水侧放热量计算：)t t (CpG w2w1ww -⨯=Φw （2）其中Cpw 采取线性插值的方法求得。

第34卷 第6期2010年12月武汉理工大学学报(交通科学与工程版)Jo ur nal of Wuhan U niversity of T echno logy(T ranspo rtation Science &Engineer ing )V ol.34 N o.6D ec.2010轿车发动机舱内流动与散热特性数值研究*收稿日期:2010-09-10肖国权(1978-):男,博士,主要研究领域为汽车热管理*广东省重大科技专项项目资助(批准号:2009A080208005)肖国权1) 杨志刚2)(华南理工大学机械与汽车工程学院1) 广州 510640) (同济大学汽车学院2) 上海 201804)摘要:将整车热管理系统作了模型简化,对发动机舱内的流动特性进行了数值模拟,给出了流经冷凝器的质量流率和ET A 值与车速和风扇转速的关系.在此基础上,分别对考虑与不考虑辐射时各种工况下发动机舱的散热特性进行分析.数值结果表明:怠速工况下发动机舱的热环境问题主要是前端空气再循环降低了车辆空调系统和冷却系统的散热效率;满载爬坡工况发动机舱的热环境情况最为恶劣;高速工况时,即使关闭风扇也能保证发动机舱良好的热环境状况.关键词:发动机舱;流动;换热;热管理;数值模拟中图法分类号:U 471DOI:10.3963/j.issn.1006-2823.2010.06.000发动机舱流动与散热性能的好坏直接关系到汽车的寿命、油耗甚至会直接影响汽车能否正常行驶[1].早期采用量纲一的量解析法或作一维空气流动的假定主要关注风道是否能引入足够的冷却空气到散热器和发动机舱;随着计算流体力学(CFD)的不断发展,近年来出现了对汽车发动机舱的流场与散热性能进行预测、分析和优化的全三维模拟.通用Vijay Damodaran 等使用FLU -ENT 软件对发动机舱内流场和温度场进行预测,通过风洞试验进行验证,探讨了使用CFD 方法解决发动机舱热问题的可行性[2];Timo thy P.No -bel 等利用CFD 耦合集成的方法对某一重载卡车的发动机舱内流动与散热特性进行了模拟,并进行了试验验证[3-4];通用杨志刚等基于热速度耦合的方法对整车热环境系统的研究表明耦合的方法更能准确预测发动机舱的热环境[5],并对不同车辆工况下汽车前置热管理系统中冷凝器、散热器和风扇模块两种排列方式(CRFM 与CFRM )的发动机舱内的流场和温度场进行了比较分析[6-8];东风蒋光福采用汽车外流场与发动机舱内流场耦合计算方法,对某汽车在车速v =25km /h 时发动机舱的散热特性进行研究.本文通过模拟发动机舱内外流动和传热的轿车热管理系统来分析发动机舱的流动与散热规律.1 计算模型1.1 网格模型用于本文计算的某轿车忽略了小于100mm 且对发动机舱散热性能影响不大的管道、电线等,还总共考虑了100多个部件,同时可根据部件对换热性能的影响增减部件.为了考虑发动机舱内外流动和传热的相互影响,计算域的选取采用模拟数值风洞的方法进行.鉴于车体表面和发动机舱内物面形状的复杂性,网格的生成先是采用hy permesh 生成三角形的面网格,再在T Gr id 里生成四面体的非结构网格,计算网格总数约为250万左右.网格Skew ness:面网格小于0.85,体网格小于0.95.各部分网格如表1所列.表1 各部分网格分布情况万左风扇右风扇散热器冷凝器其他总计网格151542210246类型M RFM RF多孔介质多孔介质静止区流体区1.2 热交换器及风扇模型在发动机舱内部,热交换器(冷凝器和散热器)的性能主要取决于流经热交换器芯体的空气流量和温度,考虑包括各个子系统(前端、发动机舱、底盘及外部等)的整车热管理系统时,由于热交换器上的通风孔十分细小,用网格直接捕捉其内部流动可能性不大,为节约计算资源,从热交换器对流场和温度场的影响出发对其进行简化.从流动的角度将热交换器看作多孔介质,对流经的空气产生一个阻力,即空气流经热交换器时会有一个压力损失,压力损失与流经的速度关系式如下式.d p d L=-A U 2r -B U r式中:A 为惯性阻力系数,kg/m 4;B 为粘性阻力系数,kg/(m 3#s);U r 为气流速度,m/s.从温度场的角度将热交换器看作单位体积热源,对流经的空气加热.该热量来自发动机冷却系统与车辆空调系统,其大小主要取决于流经热交换器的空气与冷却水的质量流率和进出口温度.对于某给定热交换器的压降和换热性能曲线可通过测试或直接从生产厂家得到,本文计算用某轿车热交换器的压降曲线与换热性能曲线分别如图1与图2所示.在稳态计算中,对于风扇流动的描述在FLUEN T 与ST AR -CD 里都是采用多参考坐标系(M RF)的方法.图1 热交换器压降曲线图2 热交换器换热性能曲线1.3 边界设置由于车内几何边界复杂,边界条件的设置主要有以下几种:速度入口(velocity inlet )、出口(outflow 或outlet)、壁面(w all)、内部流通面(in -terior 或internal)、挡板(shadow 或baffle)、风扇转速等边界类型.1.4 数值方法采用有限容积法对控制方程进行离散,选用r ealizable k -E 两方程湍流模型,离散方程组的压力和速度耦合采用SIM PLE 算法,收敛标准取能量方程的余项小于10-6,其余各余项小于10-3.2 发动机舱内流动特性数值研究利用FLU ENT 和Star -CD 2种CFD 软件对同一工况条件下发动机舱内流动特性的结果进行对比.计算工况:车速80km /h,风扇转速2800r /min(同向旋转),2种软件结果对比如表2所列.表2 FLUENT 和Star -C D 计算的流动特性对比U r /(m #s -1)q m /(kg #s -1)ET A q V /(m 3#min -1)Fluent 3.22 1.05200.1449352.4Star -CD 3.30 1.05750.1486553.6Err or/%2.480.532.72.3注:E TA =U r /v ,定义为流经冷凝器的平均速度U r 与车速v 之比;q m 和q V 分别为流经冷凝器的质量流量与体积流量.上述结果表明:两种软件对发动机舱内流动特性的模拟偏差很小,只是Fluent 在计算速度和内存方面都稍有优势.对不同车速和不同风扇转速下发动机舱的流动特性进行了模拟,计算结果如图3和图4所示.结果表明:当风扇转速一定时,随车速的逐渐增大,流经冷凝器的质量流率增大,而ET A 值逐渐减小;而当车速一定时,流经冷凝器的质量流量和E TA 值都随风扇转速的增大而增大;同时,随着车速的增大,2种风扇转速下流经冷凝器图3冷凝器质量流量随车速的变化图4 ET A 随车速的变化的质量流率和E T A 值的差值逐渐减小,也就是说风扇转速的影响越来越小,而怠速工况下,风扇转速是影响流经冷凝器的质量流率和ET A 值的#1134#武汉理工大学学报(交通科学与工程版)2010年 第34卷主要因素.3发动机舱内散热特性数值研究3.1忽略辐射发动机舱内距高温部件(排气歧管等)较远的部件和空间受辐射的影响并不大,而辐射换热机理的引入将需要更大的计算机内存,尤其是计算时间增加了4~5倍.为此,忽略辐射对各种车辆工况下发动机舱内的散热特性进行模拟,一方面,可以得出忽略辐射情况下机舱热环境状况与换热器功率、车速及风扇转速之间的关系;另一方面,可以找出恶劣工况,进一步考虑辐射进行计算.各模拟工况及发动机内冷凝器入口及散热器出口的温度,见表3,假设环境温度均为40e.表3忽略辐射时各种车辆工况下的散热特性v/ (km#h-1)风扇转速/(r#min-1)散热器功率/kW冷凝器功率/kW冷凝器入口t/e散热器出口t/e1 3.62500101046.7<90 2362500401044.5106.9 3452500401042.2103 4802500401040.194.4 51100401041.6137 6110500401040.85125 71101000401040.6118 8144500401040.85106.2 91600401041.5100由表3可知,在怠速工况(3.6km/h),由于散热器功率降低,散热器出口的温度低于90e,但冷凝器入口的平均温度达到了46.7e,说明发动机舱前端进气存在严重的空气再循环,它对车辆空调系统及冷却系统的散热效率有直接影响.在爬坡工况(36或45km/h),散热器出口的温度介于100~110e之间,而冷凝器入口的温度只比环境温度高1~3e,说明随着车速的提高,车速与风扇的共同作用使前端空气再循环减弱,当车速达到80km/h时,冷凝器入口温度为40.1e,说明空气再循环的影响已经很小.在高速工况随着车速的逐渐增大,风扇转速可逐渐降低,车速为110km/h风扇还不能关闭,当车速达144km/h 以上时,风扇在自然风的作用下(400~600 r/min)就能保证发动机舱温度低于110e,而车速达160km/h以上时即使风扇被锁死,也能保证发动机舱温度在100e左右.3.2考虑辐射模拟车辆怠速、满载爬坡及高速等3种恶劣工况如表4所列,假设环境温度均为40e.表4模拟车辆的三种恶劣工况工况v/(km#h-1)风扇转速/(r#min-1)散热器功率/kW冷凝器功率/kW冷凝器入口t/e散热器出口t/e怠速 3.62500101045.573.5爬坡362500401044.5107高速144500401040.8106.5怠速工况下,散热器功率随发动机功率的降低而降低,当冷凝器和散热器的功率均为10kW,两风扇以2500r/min同向旋转时,发动机舱y=0与z=0.4m2个中截面的温度分布情况如图5所示.在CRFM(冷凝器、散热器和风扇模块)顶端存在严重的空气再循环,冷凝器入口平均温度达到了45.5e,但与不考虑辐射时相比温度下降了1.2e,说明忽略辐射作用会过高地预测发动机舱前端空气再循环影响,这主要是由于辐射作用下发动机舱内空气密度降低,压力降低的原因.由图5怠速时y=0和z=0.4m中截面的温度分布(e)图可知,除排气系统(排气歧管、催化转化器等)附近外,整个发动机舱大部分区域温度低于90e,散热器出口的平均温度也只有73.5e,说明在怠#1135#第6期肖国权,等:轿车发动机舱内流动与散热特性数值研究速工况下发动机舱存在的散热问题主要是前端空气再循环降低了车辆空调系统和冷却系统的散热效率,可以考虑在CRFM 顶端加挡板来减弱怠速工况下的空气再循环的影响.当车辆以36km /h 的速度满载爬坡,冷凝器和散热器的功率分别为10kW 和40kW,两风扇以2500r/min 同向旋转时,发动机舱y =0与z =0.4m 2个中截面的温度分布情况如图6所示.图6 满载爬坡时y =0和z =0.4m 中截面的温度分布(e )冷凝器入口平均温度达到了44.5e ,只比环境温度高出4.5e ,说明满载爬坡时在CRFM 顶端仍然存在空气再循环,但与怠速工况相比还不算最严重.虽然车速从1km/h 上升到36km/h 时,车辆冷凝器的散热功率保持10kW 不变,流经散热器的冷却空气质量流量从0.754kg/s 上升到0.811kg/s,但与怠速工况相比,发动机舱里的温度高出30e ,在散热器出口的平均温度达到了107e .由图可知,发动机舱里大部分区域温度高于110e ,热环境情况恶劣,对发动机舱内部件的耐热性能有很大的挑战.这主要是由于散热器功率随着发动机功率的提高而提高,满载爬坡时散热器功率达到了40kW.当车辆以144km /h 的速度满载爬坡,冷凝器和散热器的功率分别为10kW 和40kW,两风扇只在在自然风作用下旋转时,发动机舱y =0与z =0.4m 2个中截面的温度分布情况如图7所示.图7 高速时y =0和z =0.4m 中截面的温度分布(e )冷凝器入口平均温度只有40.8e ,说明虽然风扇已经关闭但由于车速较大,发动机舱前端再循环已经不明显.在散热器出口的平均温度达到了106.5e ,但由图可知,发动机舱里大部分区域温度低于110e ,与满载爬坡工况相比发动机舱内的热环境情况相对较好.说明当车辆达到一定行驶速度后,即使关闭风扇也能保证发动机舱良好的热环境状况.4 结 论1)利用FLU EN T 和Star -CD 2种软件模拟同一工况条件下发动机舱内流动特性,模拟结果的偏差很小.并得了流经冷凝器的质量流率和ET A 值与车速和风扇转速的关系.2)忽略辐射情况下,CPU 计算速度可提高4~5倍,同时得出了发动机舱热环境状况与换热器功率、车速及风扇转速之间的大致关系,找出了恶劣工况.3)怠速工况下发动机舱的热环境问题主要是前端空气再循环降低了车辆空调系统和冷却系统的散热效率;满载爬坡工况发动机舱里大部分区域温度高于110e ,热环境情况恶劣;当车辆达到一定速度时,关闭风扇也能保证发动机舱良好的热环境状况.参考文献[1]李佑长,吕林,戴湘利,等.某四缸柴油机冷却水流动的试验研究[J].武汉理工大学学报:交通科学与工程版,2006,30(5):793-795.[2]Damo dar an V ,Rahman M.F ro nt -end coo ling airflo wperfo rmance pr edict ion using v ehicle sy stem resist -ance [J].SA E Internatio na-l T herma l M anag ement SP1751,SA E P aper 2003-01-0273.[3]N obel T P,Jain S K.A mult-i dimensional appr oachto truck underhoo d thermal manag ement[J].SA E pa -per,2001-01-2785.[4]No bel T P ,Jain S K.I mpr ov ing truck underhoo dther mal manag ement thro ug h CFD [J ].SA E paper 2002-01-1027.[5]Zhig ang Y ang,Jeffrey Bozeman,Shen F Z.T herma-lv elocit y coupling in vehicle thermal system calcula -tio ns[J].SA E paper,2002-01-1204.[6]Y ang Zhigang,Bo zeman J,Shen F Z,et al.CFRMco ncept for vehicle thermal system [J].SA E paper,2002-01-1207.[7]Y ang Zhigang,Bo zeman J,Shen F Z,et al.CFRMConcept at vehicle Idle Conditions [J].SA E paper,2003-01-0613.[8]Y ang Zhig ang ,Bozeman J,Shen F Z.CFD for flo w#1136#武汉理工大学学报(交通科学与工程版)2010年 第34卷r ate and air re -cir culation at v ehicle idle co nditions[J].SA E paper,2004-01-0053.Simulation on Vehicle U nderhood T hermal M anag ement SystemXiao Guoquan 1)Yang Zhigang2)(School of Mechanical &A utomotive Eng ineer ing ,South China Univ ersity of Technology ,Guang z hou 510640,China)1)(S chool of A utomotive,Tongj i Univ er sity ,Shanghai 201804,China)2)Abstract :T he objectiv e of this w ork is to analy sis the under ho od airflow and heat tr ansfer characteris -tics by simulating the w hole v ehicle thermal m anagement system.T he underhood airflow characteris -tics of the same vehicle oper ation co ndition by Star -CD code and the Fluent co de w er e o btained and compared,the r esults are not any noticeable differences.The underhoo d airflow characteristics of the differ ent vehicle operation conditions w ere obtained and the results sho w ed the ETA decreases and the m ass flux increase as the increase of the vehicle speed.Mo reover,the underhood heat transfer charac -teristics of different vehicle o peratio n conditions w er e also sim ulated and analy zed,the results sho w the existence of the fr ont -end air re -circulatio n should be noted especially at v ehicle idle conditio n,there are the most tem perature distribution at v ehicle uphill condition w ith full load and the fans can be shut o ff at high speed fro m the point of view of the under ho od thermal environment.Key words :underhood;airflow ;heat transfer;therm al manag em ent;numerical simulatio n(上接第1132页)Particle Sw arm Optimization and Parameter Setting A nalysis forPermutation Flow Shop Scheduling ProblemLiu Zhixiong 1,2,3)Yan Xinping 3) Zhao Runjun 2)(College of M achiner y and A utomation,Wuhan Univ ersity of S cience and T echnology ,Wuhan 430081,China)1)(P ostdoctor al Research Center ,T ianj in P ort (Gr oup )Co.,L T D T ianj in 300461,China)2)(Eng ineer ing R esearch Center of T r ansp ortation Saf ety (Ministr y of Education),W UT ,Wuhan 430063,China)3)Abstract :After the tw o -dimension encoding based o n the particle position sequence o f particle sw arm o ptimization algo rithm fo r permutation flow shop scheduling is intro duced,the linearly decreasing in -ertia w eight particle swarm optim ization is employ ed to optim ize the permutation flow sho p scheduling problem.Mo reo ver,parameter setting of par ticle sw arm optim izatio n alg orithm for the per mutation flow shop scheduling is analy zed thro ug h the ex perim ent and the parameters w hich comprising of the inertia w eigh,sw arm population,initialization of the particle and limitation of the particle.The analy -sis o f parameter setting can improve the o ptimization efficiency and perform ance o f particle sw arm op -timization for the perm utation flow sho p scheduling.Key words :particle sw arm optimization algor ithm;permutation flow sho p;scheduling;parameter set -ting ;em pirical analysis#1137# 第6期肖国权,等:轿车发动机舱内流动与散热特性数值研究。

车辆发动机多风扇散热器性能研究作者：刘立志来源：《科技创新导报》2020年第16期摘 ; 要：散热器是工程车辆的心脏，如果不能很好地处理好散热器的问题，那么汽车的故障率就会增加，汽车使用成本也会随之增加。

随着汽车冷却系统要求的提高和车内空间的限制，对散热器的性能和结构进行优化分析，研究热点是一种高效细致的散热器结构。

在冷却系统中，许多工程机械的热源和冷却剂都是热交换的，加热后冷却液通过冷却风扇的作用冷却，提高了可靠性。

笔者根据多年在汽车企业工作的经验，特别是发动机内部的研究，在前人大量研究基础下对工程机械散热器的性能进行了研究。

关键词：工程车辆 ;发动机 ;多风扇 ;散热性中图分类号：U464.138+.2 ; ; ; ; ; ; ; ; ; ; ; ;文獻标识码：A ; ; ; ; ; ; ; ; ; ; ; ;文章编号：1674-098X（2020）06（a）-0072-02工程车辆是现代工程机械，为了提高施工效率，广泛应用于农业、林业、水利、能源开发、采矿、货物运输等大型工程中。

一般包括推土机、履带拖拉机、装载机、装载机挖掘、自动卸车等，工程车辆属于非道路车辆，作业环境复杂，驾驶条件不好，所以这种车辆对动态性能要求严格。

笔者取某大型机械工程车辆为例，与一般道路车辆的引擎相比，最大的区别是电力强度大，扭矩大，引擎保持低速度运转的时间特别长，所以对该车辆冷却系统和排气系统的设计又提出了更高要求，确保车辆长期、高效、稳定的工作是统筹设计动力的目标，因此对这种工程车需要全面优化冷却系统。

传统的汽车发动机单层风扇散热器中，冷凝器的油量分布不均匀，所以散热器栅极的各个部分存在温差，但是风扇输送的冷却气流分布与散热器扁平管的温度分布不一致，零部件局部温度过高，导致水管破裂、散热器变形，散热器的散热性能恶化严重影响汽车发动机性能，造成油耗量增加、排放污染、电力和扭矩下降等问题。

基于针对传统的单式风扇散热器的改善，使用多个风扇布局，使散热器各部分的温度分布均匀，从而减少散热器部分的蓄热现象。

基于计算流体力学汽车冷却系统散热器分析作者：李金泽董辉伊磊业来源：《科学导报·学术》2020年第19期摘 ;要：近年来我国经济的发展，人们的生活水平不断提高，私家车成为人们主要的代步工具。

散热器是汽车冷却系统重要的热交换单元，是复杂的气热交换单元。

散热器的设计目标就是在匹配水阻、风阻性能的基础上，满足整车动力总成的散热需求，同时实现成本和质量的最優化。

本文就基于计算流体力学汽车冷却系统散热器展开探讨。

引言冷却系统散热器是发动机的重要组成部分，对发动机的动力性、经济性和可靠性有很大影响，是保持发动机正常工作的重要部件。

如果发动机冷却系统散热器的维修率一直很高，会导致发动机其他部件的损坏，使发动机的整体工作能力受到影响，因此，汽车发动机冷却系统散热器的维护和保养就显得尤为重要。

1发动机冷却系统构成发动机冷却系统的主要部件有水泵、节温器、散热器、冷却风扇等。

每一个部件在冷却系统中都起着不同的作用。

人们对发动机的动力性能追求越高，发动机排量的增加就会使缸内的部件的承受压力增加，这时需要冷却系统给发动机降温，把发动机工作中产生的热量带走。

冷却系统的散热功能和发动机工作带来的热量相互联系，一旦发动机工作产生热量过大而超出负荷，就会给冷却系统带来一定损害。

所以，在发动机冷却系统工作时需尽量缩短时间，这样不但不会浪费冷却系统功率，减少发动机在怠速时排出的污染物，还会给车主带来一定的经济性能，节约油耗和冷却液。

发动机冷却系统要综合考虑发动机内部的摩擦情况、冷却系统的功率、冷却液的量等。

要想更好地保障发动机良好工作，需降低发动机排气门周围金属的温度。

因为在发动机工作过程中，温度最高的地方是排气门区域的温度。

冷却系统冷却温度的基础是发动机满负荷时最大散热率。

当冷却系统和发动机不能相符合时，就会产生大量油耗，污染物的排放也会增加。

要想改善这个问题，就要把冷却系统工作温度提高。

发动机工作带来的热量会直接影响发动机的使用和冷却效果，技术人员可以将冷却系统的温度调到140℃左右，气缸温度上升到185℃左右，相对降低油耗，提高冷却系统工作温度和发动机内的机油温度，降低发动机内的部件磨损，从而减低汽车油耗。

散热器阻力问题的探究1、引言1998年5月14日，"推广应用住宅建设新技术新产品"由建设部发布，在文件种提出“依据节能的要求，积极发展节能轻型散热器，提高散热器的金属热强度值、散热效率。

注重散热器的功能使用与装饰效果的统一，增强散热器的装饰性"。

此后，随着技术的进步和社会经济的发展，各种新产品诸如铜铝、铸铝等复合散热器、钢制柱式和板式以及铝制防腐等各种各样、风格各异的散热器接踵而至。

然而却也将因此付出“代价”，由于“美”的需要，散热器便变的摇曳“多姿”起来，“多姿”便意味着更多的弯头；而为了满足晾挂的需要，钢管散热器的管也变的苗条了许多，小水道带来的散热器内部横竖水道的连接口变的更加小，两个因素相加，直接带来的是流速的上升与局部阻力的增加，散热器总体阻力的增加也就必然了。

由此而引起了一些在设计、安装中应注意的新问题，而这些问题目前还没有引起足够的重视：1) 以前所用的诸如铸铁散热器，其阻力系数较小，设计时室内采暖系统资用压头一般采用1～1.5米水柱，使用新型的散热器后，这样的资用压头是否还合理；2) 如果在原来用铸铁散热器的采暖系统中用户自己用上述新型散热器来替换铸铁散热器，由于新型散热器的阻力较大，将会造成替换后散热量降低而导致室内采暖效果达不到要求；3) 目前新建住宅基本上是具有共用立管的室内双管系统，有的用户为了美观，往往把卫生间的散热器更换为浴室专用的散热器。

由于浴室用散热器与卧室、客厅的散热器不是同一型号，阻力系数差别较大，也容易造成卫生间过热或温度达不到要求。

因此有必要研究目前这些新型散热器的阻力大小以及其基本规律，以对采暖系统的设计、散热器制造提供一些参考依据。

2、散热器阻力实验散热器阻力定义：散热器的阻力是指散热器进口对出口之间散热器本体的阻力。

散热器的流阻特性是指在设定的各水流量下散热器按实际测量方法所得的阻力系数所反映的一种特性。

本测定中，设定流量为100，150，200，250，300，350，400，450，500kg /h共9种工况。
