(一) 单选题1.一个传感器至少包括( )。
(A) 敏感元件(B) 存储装置(C) 转换电路(D) 安装支架参考答案：(A)2.最适合于大型逻辑控制系统的工业控制计算机是( )。
(A) PLC(B) 单片机(C) PC机(D) 总线式工业控制计算机参考答案：(A)3.驱动能力最强的器件( )。
(A) 74系列芯片(B) 74LS系列芯片(C) MOS系列芯片参考答案：(C)4.顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用( )。
(A) 单片机(B) 2051 (C) PLC (D) DSP参考答案：(C)5.电压信号和电流信号是从传感器的( )特性对传感器进行区分。
(A) 输出信号形式(B) 输出电路形式(C) 输出能力(D) 输出特性参考答案：(B)6.传感器的静态指标包括( )。
(A) 线性度(B) 截至频率(C) 穿越频率(D) 阻尼比参考答案：(A)7.单端输出和差动输出是从传感器的( )特性对传感器进行区分。
(A) 输出信号形式(B) 输出电路形式(C) 输出能力(D) 输出特性参考答案：(B)8.传感器一般不包括( )。
(A) 敏感元件(B) 传感元件(C) 转换电路(D) 安装支架参考答案：(D)9.模拟信号和数字信号是从传感器的( )特性对传感器进行区分。
(A) 输出信号形式(B) 输出电路形式(C) 输出能力(D) 输出特性参考答案：(A)10.某光栅条纹密度是100条/mm，光栅条纹间夹角θ=0.001孤度，则莫尔条纹的宽度( )。
(A) 100mm? ? (B) 20mm?? (C) 10mm??? (D) 0.1mm参考答案：(C)11.体积最小的工业控制计算机是( )。
(A) PLC (B) 单片机(C) PC机(D) 总线式工业控制计算机参考答案：(B)12.为了实现CPU和外部设备的速度匹配，通常采用( )。
(A) 缓冲器(B) 存储器(C) 控制器(D) 总线参考答案：(A)13.为了实现CPU和外部设备的驱动能力匹配，通常采用( )。
中 南 大 学模拟电子技术试卷（第3套）一. 填空题 (每空1分,共20分) （注：同一题中可能只给出部分“空”的选项） 1. U GS = 0时，能够工作在恒流区的场效应管有： 。
A. JFET ；B.增强型MOSFET ；C.耗尽型MOSFET ；2. 测得放大电路中某BJT 各极直流电位V 1=12V ， V 2 =11.3V ， V 3 =0V ，则该BJT 的基极电位等于 ，由 材料制成，管型为 。
3. 现测得两个共射放大电路空载时的u A均为 –100，将它们连成两级放大电路后，其电压放大倍数应 10000，且与级间耦合方式 。
A.大于；B. 等于；C.小于； E. 有关； F. 无关；4. 差分放大电路的等效差模输入信号u d 等于两个输入信号u 1和u 2的 ， 等效共模输入信号u c 是两个输入u 1和u 2的 。
A.差； B.和； C.平均值；5. 互补输出级通常采用 接法，是为了提高 。
“互补”是指两个 类型三极管交替工作。
A. 负载能力；B.最大不失真输出电压；6. 通用型集成运放通常采用 耦合方式；适合于放大 频率信号；输入级一般为 放大器，其目的是为了 。
7. 恒流源在集成运放中有两个作用： 一是为各级提供 ， 二是作为有源负载用来提高 。
8. 信号处理电路中，为了避免50Hz 电网电压的干扰进入放大器， 应该选用 滤波器；欲从输入信号中取出低于20kHz 的信号，应该选用 滤波器。
9. 由FET 构成的放大电路也有三种接法，与BJT 的三种接法相比，共源放大器相当于 放大器。
二. 放大电路及晶体管的输出特性如图所示。
设U BEQ =U CES = 0.7V 。
(10分) 1．用图解法确定静态工作点I CQ ，U CEQ ；2．确定放大电路最大不失真输出电压的有效值U om 。
三. 电路如图所示，已知：BJT 的β= 80， r be =1k Ω，R L ＝3 k Ω。
(一) 单选题1. A/D转换器是将模拟信号信号转换成()信号的装置。
(A)随机信号(B)模拟信号(C)周期信号(D)数字信号参考答案：(D)2.(A)150(B) 1000(C) 600(D) 300参考答案：(C)3. 磁带记录一个最高频率分量为500Hz的信号，用上限频率为300Hz的放大器作回放信号的放大，为了使放大后的信号不失真，应采用方法是( )。
(A)快录慢放(B)慢录快放(C)录放速度不作变化(D)参考答案：(A)4. 滤波器的-3dB频率即截止频率，是指信号幅值衰减为输入幅值的()处的频率。
(A)(B) 1(C)(D) 1/2参考答案：(C)5. 把连续时间信号进行离散化时产生混叠的主要原因是()。
(A)记录时间太长(B)采样间隔太宽(C)记录时间太短(D)采用间隔太窄参考答案：(B)6.信号的自功率谱密度函数是()。
(A)的傅氏变换(B) 的自相关函数的傅氏变换(C) 与的幅值谱相等参考答案：(B)7. 两个正弦信号间存在下列关系：不同频()相关。
(A)一定(B) 不一定(C) 一定不参考答案：(C)8. 将两个中心频率与截止频率均相同的带通滤波器串联，可以()。
(A)使分析频带扩大(B) 使滤波器的选择性变好，但使相移增加(C) 幅频、相频都得到改善参考答案：(B)9. 抗混滤波器是一种()滤波器。
(A)低通滤波器(B)高通滤波器(C)带通滤波器(D)带阻滤波器参考答案：(A)10. 重复频率为1000Hz的方波，经过一截止频率为1800Hz的理想低通滤波器后的输出量为()。
(A)1000Hz失真的方波(B)1000Hz的正弦波(C)2000Hz的正弦波(D)不知是什么波形参考答案：(B)11. 若甲滤波器=2.5，乙滤波器=3.5，则滤波器的选择性()。
(A)甲比乙好(B) 乙比甲好(C) 不能进行比较参考答案：(A)12.如果一信号的自相关函数呈现一定周期的不衰减，则说明该信号()。

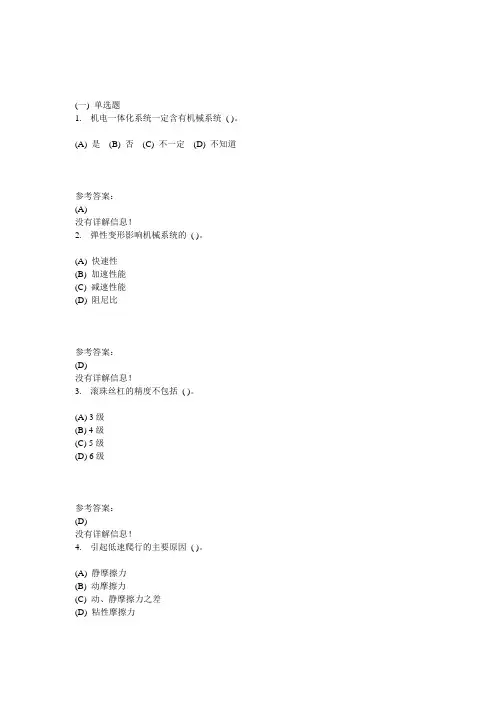

(一) 单选题1. 机电一体化系统一定含有机械系统( )。
(A) 是(B) 否(C) 不一定(D) 不知道参考答案：(A)没有详解信息！2. 弹性变形影响机械系统的( )。
(A) 快速性(B) 加速性能(C) 减速性能(D) 阻尼比参考答案：(D)没有详解信息！3. 滚珠丝杠的精度不包括( )。
(A) 3级(B) 4级(C) 5级(D) 6级参考答案：(D)没有详解信息！4. 引起低速爬行的主要原因( )。
(A) 静摩擦力(B) 动摩擦力(C) 动、静摩擦力之差(D) 粘性摩擦力参考答案：(C)没有详解信息！5. 多级齿轮传动系统按等效转动惯量最小设计时，传动比的分配原则为( )。
(A) 前小后大(B) 前大后小(C) 相等(D) 不确定参考答案：(A)没有详解信息！6. 要减小传动系统的质量，齿轮传动系统应按( )原则设计。
(A) 等效转动惯量最小(B) 等效质量最小(C) 输出误差最小(D) 不确定参考答案：(B)没有详解信息！7. 惯量对机械系统性能的影响不包括( )。
(A) 精度(B) 稳定性(C) 快速性(D) 阻尼比参考答案：(A)没有详解信息！8. 阻尼比ζ等于0时，系统做( )运动。
(A) 等幅振荡(B) 衰减振荡(C) 放大振荡(D) 不确定参考答案：(A)没有详解信息！9. 齿轮传动的总等效惯量随传动级数( )。
(A) 增加而减小?(B) 增加而增加???(C) 减小而减小??????(D) 变化而不变参考答案：(A)没有详解信息！10. 齿轮传动的总等效惯量与传动级数( )。
(A) 有关(B) 无关(C) 在一定级数内有关(D) 在一定级数内无关参考答案：(C)没有详解信息！11. 三级传动系统误差的最大来源是( )。
(A) 第一级传动比(B) 第二级传动比(C) 第三级传动比(D) 不确定参考答案：(C)没有详解信息！12. 伺服系统中闭环内环节的间隙对系统的( ) 性能有影响。

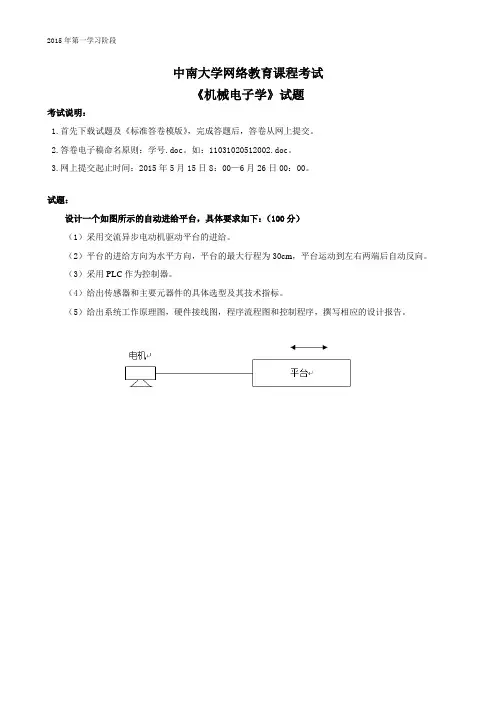

《机械电子学》试题考试说明：1.首先下载试题及《标准答卷模版》，完成答题后，答卷从网上提交。
2.答卷电子稿命名原则：学号.doc。
如：11031020512002.doc。
3.网上提交起止时间：2015年5月15日8：00—6月26日00：00。
试题：设计一个如图所示的自动进给平台，具体要求如下：（100分）（1）采用交流异步电动机驱动平台的进给。
（2）平台的进给方向为水平方向，平台的最大行程为30cm，平台运动到左右两端后自动反向。
（3）采用PLC作为控制器。
（4）给出传感器和主要元器件的具体选型及其技术指标。
（5）给出系统工作原理图，硬件接线图，程序流程图和控制程序，撰写相应的设计报告。
《机械电子学》答卷本人承诺：本试卷确为本人独立完成，若有违反愿意接受处理。
签名学号专业学习中心一、总体方案根据题目要求总体方案设计如下，选择两个传感器位置分布如图1所示。
图1 总体方案示意图根据题意要求，设计了一套自动进给平台，其系统具体工作原理如下：（1）本自动进给平台是通过电机传动，由PLC自动控制动作的装置。
（2）平台两端有行程开关，前进到限定位置后，自动退到原位，当到达回位限位时，自动前进，循环往复，自动运行。
（3）当需要停止时，按图3中SB3时，即可停止自动运行。
二、传感器的选择及主要元器件的选型：表1 传感器的选择及主要元器件的选型名称型号或规格数量可编程控制器FX2N-64MR 1交流接触器CJ10-20 2按钮LA10-3H 1行程开关（传感器）ME-8108 2继电器JZC33F 2热继电器FR TR-5-N/3 6-12A 1熔断器FU1 RT18-10 1熔断器FU2 RT18-2三相异步电动机Y112M-4-22KW 1三、设计步骤1．控制案例当接触到左传感器，给电机正转信号，电动机正转运行；给反转信号，电动机反转运行；给停止信号，无论电动机正转还是反转，都要停止运行。
即电动机的控制能实现正反停。
中南大学《机械设计测试题7套》机械设计基础：机械设计基础试卷1机械设计基础试卷2机械设计基础试卷3机械设计部分：机械设计部分测试试题1机械设计部分测试试题2机械设计部分测试试题3机械设计部分测试试题4机械设计基础试题（一)一.填空题（20分，每小题2分））1.铰链四杆机构共有三种基本形式，分别是（）机构，（）机构和（）机构。
2.减小滚子半径，滚子从动件盘状凸轮实际轮廓线外凸部分曲率半径将（）；若增大基圆半径，则凸轮机构的压力角将（）。
3.标准渐开线齿轮传动在标准安装时，啮合角等于（）压力角。
4.用范成法加工齿轮，当刀具齿顶线超过啮合线的极限点时，将发生（）现象。
5.（）螺纹和（）螺纹常用于传动，（）螺纹常用于联接。
6.在受横向力的螺栓联接中，当用普通螺栓联接时，靠（）来传递载荷；当用铰制孔螺栓联接时，靠（）来传递载荷。
7.在键联接中，平键的工作面是（），楔键的工作面是（）。
8.在蜗杆传动中，中间平面是指（）。
9.影响带传动工作能力的因（），（），（）。
10.按载荷分类，轴可以分为（）轴，（）和（轴。
二. 判断题（10分）（正确的写T，错误的写F）1.速度瞬心是两刚体上瞬时相对位移为零的重合点。
（）2.在曲柄摇杆机构中，摇杆的极限位置出现在曲柄与连杆共线处。
（）3.渐开线的形状取决于基圆的大小。
（）4.行星轮系的自由度为2。
（）5.受轴向工作载荷的紧螺栓联接中，螺栓所受总载荷是预紧力和轴向工作载荷的总和。
（）6.当齿轮的材料、传动比及齿宽系数一定时，齿面接触强度仅与直径有关。
（）7.由于弹性滑动的存在，主动带轮的圆周速度大于从动带轮的圆周速度。
（）8.当链条节数为奇数时，链条需用过渡链节，这将产生附加弯矩。
（）9.润滑油的粘度随着温度的升高而升高。
（）10.滑动轴承轴瓦的油沟应开在承载区内，这样润滑油进入轴承时，立即起到润滑作用。
（）三.简答题：（24分，每小题6分）1.液体摩擦滑动轴承的计算应限制什么？为什么？2.释下列滚动轴承代号的意义：30210P/6x6203/P27210B3.进行齿轮传动的设计时，小齿轮的齿数z1是按什么原则选择的？4.V带传动中，弹性滑动与打滑有何区别？四、计算和作图题（46分）1.求图示轮系的传动比i14,已知z1=z2’=30，z2=z3=25，zH=105，z4=25。
(一) 单选题1.凸轮机构中，下列描述正确的是（）。
(A) 基圆越大，压力角越大(B) 基圆越大，压力角越小(C) 压力角越小，基圆越小参考答案：(B)2.在设计铰链四杆机构时，应使最小传动角（）。
(A) 尽可能大一些(B) 尽可能小一些(C) 为0参考答案：(A)3.能反映急回特性显著程度的角是平面四杆机构的（）。
(A) 压力角(B) 传动角(C) 极位夹角参考答案：(C)4.在满足杆长条件的四杆机构中，取（）杆作为机架，则可得到双摇杆机构。
(A) 最短杆(B) 最短杆的对边(C) 最长杆参考答案：(B)5.机构的最小传动角可能发生在（）位置之处。
(A) 主动曲柄与连杆二次共线(B) 主动曲柄与机架二次共线(C) 主动曲柄与摇杆二次共线参考答案：(B)6.偏心轮机构是这样由铰链四杆机构演化而来的（）。
(A) 扩大转动副(B) 取不同的构件为机架(C) 化转动副为移动副参考答案：(A)7.若铰链四杆机构满足杆长条件，使机构成为双摇杆机构，则（）。
(A) 固定最短杆(B) 固定最长杆(C) 固定最短杆的对边参考答案：(C)8.机构传力性能的好坏不能用（）来衡量。
(A) 压力角(B) 极位夹角(C) 传动角参考答案：(B)9.设计凸轮机构时，（）运动规律存在刚性冲击。
(A) 简谐(B) 等速(C) 正弦加速度参考答案：(B)10.以下四杆机构中，没有急回特性的是（）。
(A) 平行四边形机构(B) 摆动导杆机构(C) 偏置曲柄滑块机构参考答案：(A)11.下面那种情况下，存在死点（）。
(A) 对心曲柄滑块机构，曲柄主动(B) 曲柄摇杆机构，曲柄主动(C) 曲柄摇杆机构，摇杆主动参考答案：(C)12.摆动导杆机构的传动角为（）。
(A)(B)(C)参考答案：(B)13.铰链四杆机构曲柄存在的条件是（）。
(A) 最短杆与最长杆长度之和其他两杆长度之和(B) 最短杆与最长杆长度之和其他两杆长度之和，且固定最短杆的邻边(C) 最短杆与最长杆长度之和其他两杆长度之和，且固定最短杆或最短杆的邻边参考答案：(C)14.通常，可适当增大凸轮（）的方法来减小凸轮的运动失真现象。
-——○--—○—————-○———○———………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 ………… 中南大学考试试卷（1) 20 ~20 学年 1 学期 电子技术 课程 时间100分钟分,每小题2分） 1、电路如图所示，所有二极管均为理想元件，则D1、D2、D3的工作状态为（ ）。
A ．D1导通,D2、D3截止； B ．D1、D2截止，D3导通； C ．D1、D3截止，D2导通； D ．D1、D2、D3均截止； 2、存储器的电路结构中包含（ ）、存储电路和输入/输出电路（或读写控制电路)这三个组成部分. 3、已知Intel2114是1K ＊ 4位的RAM 集成电路芯片,它有地址线（ ）条,数据线( ）条。
4、右图所示波形反映的逻辑函数是( ）。
（其中A 、B 为输入波形，Y 为输出波形） A ．与非; B ．异或； C ．同或； D ．或; 5、对功率放大电路的基本要求是在不失真的情况下能有（ ）。
A ．尽可能高的电压放大倍数 B 。
尽可能大的输出功率 C 。
尽可能小的零点漂移6、位D/A 转换器当输入数字量10000000为5v.若只有最低位为高电平，则输出电压为( )v;当输入为10001000，则输出电压为( ）v 。
7、已知被转换的信号的上限截止频率为10kHz ，则A/D 转换器的采样频率应高于（ )kHz ；完成一次转换所用的时间应小于（ ）.三、四、二、简答题（24分）1．写出下图电路输出逻辑表达式.2．图中各触发器的初始状态Q＝0,试画出在CP信号连续作用下各触发器Q端的电压波形。
6、如图所示为一555定时器应用电路（1)说明该电路的功能；（2）试画出电路的电压传输特性曲线.4．下图电路中，变压器副边电压有效值为2U2。
(1)画出u2、u D1和u O的波形；（2)求出输出电压平均值U O（AV）三、电路如图所示，晶体管的 ＝80，=1。
机械工程-中南大学网络教育学院网上作业模拟练习题一、概述本文档旨在提供关于机械工程的中南大学网络教育学院网上作业模拟练题的说明和指导。
该模拟练题用于帮助学生巩固机械工程知识，并为他们的研究提供实践机会。
二、练题内容和目标该模拟练题涵盖机械工程领域的各个主题，包括但不限于以下内容：1. 机械元件的设计与分析2. 机械系统的运动学和动力学3. 机械加工工艺和工艺流程4. 机械材料与结构5. 机械工程中的自动化和控制技术练题的目标是帮助学生：- 理解机械工程的基本原理和概念- 掌握机械工程相关技术与工艺- 提高解决机械工程问题的能力和思维逻辑三、使用说明1. 学生可以通过登录中南大学网络教育学院网上作业平台参与模拟练题。
2. 每个练题都包含一系列选择题、填空题或简答题。
3. 学生应根据题目要求完成答题，并提交答案。
4. 在提交答案之前，学生可以预览和修改自己的解答。
5. 练题的答案将自动评分，学生可以查看自己的得分和解答情况。
四、练题重要提示1. 学生在参与练题时，应遵守中南大学网络教育学院的相关规定和要求。
2. 练题仅用于学术训练和研究目的，禁止任何形式的作弊行为。
3. 学生应独立完成练题，并遵守学术诚信原则。
五、总结机械工程-中南大学网络教育学院网上作业模拟练题旨在帮助学生巩固机械工程知识和提高解决问题的能力。
学生应遵守相关规定，独立完成练题，并遵循学术诚信原则。
通过参与练题，学生将能够更好地理解机械工程的理论和应用，并提升自己的研究成果。
如有任何问题或需要进一步的指导，请联系中南大学网络教育学院相关负责人。
(一) 单选题1.转子动平衡时，要求（）。
(A) 惯性力矢量和为0(B) 惯性力偶矩矢量和为0(C) 惯性力矢量和为0，惯性力偶矩矢量和为0参考答案：(C)2.构件是机构中独立的（）单元。
(A) 运动(B) 制造(C) 分析参考答案：(A)3.满足代换前后（）的代换为静代换。
(A) 质量和质心位置不变(B) 质量和转动惯量不变(C) 质心位置和转动惯量不变参考答案：(A)4.下列运动副中，属于高副的是（）。
(A) 转动副(B) 移动副(C) 凸轮副参考答案：(C)5.两构件通过平面移动副联接，则两构件间（）。
(A) 保留一个移动，约束一个移动和一个转动(B) 保留一个转动，约束两个移动(C) 保留一个转动和一个移动，约束另一个移动参考答案：(A)6.平面机构中若引入一个低副将带入（）个约束。
(A) 1 (B) 2 (C) 3参考答案：(B)7.两构件通过平面转动副联接，则两构件间（）。
(A) 保留一个移动，约束一个移动和一个转动(B) 保留一个转动，约束两个移动(C) 保留一个转动和一个移动，约束另一个移动参考答案：(B)8.一个平面运动链的原动件数目小于此运动链的自由度数时，则此运动链（）。
(A) 具有确定的相对运动(B) 运动不能确定(C) 不能运动参考答案：(B)9.平面运动副可分为（）。
(A) 移动副和转动副(B) 螺旋副与齿轮副(C) 高副和低副参考答案：(C)10.平面机构中若引入一个高副将带入（）个约束。
(A) 1 (B) 2 (C) 3参考答案：(A)11.用平面低副联接的两构件间，具有相对运动数为（）。
(A) 1 (B) 2 (C) 3参考答案：(A)12.4个构件汇交而成的复合铰链，可构成（）个转动副。
(A) 1 (B) 3 (C) 2参考答案：(B)13.计算机构自由度时，若出现局部自由度，对其处理的方法是（）。
(A) 计入构件数(B)(C) 去除参考答案：(C)14.动平衡的转子（）静平衡的。
机械设计试题（三）一。
选择题（共20分）1.对于HB¡Ü350的齿轮传动，当采用同样钢材来制造时，一般为_______。
（A）小齿轮淬火，大齿轮调质（B）小齿轮淬火，大齿轮正火（C）小齿轮调质，大齿轮正火（D）小齿轮正火，大齿轮调质2.在标准蜗杆传动中，蜗杆头数Z1一定时，若提高蜗杆特性系数q，将使传动效率______。
（A）增加（B）减小（C）不变（D）或增加，或减小---3.齿轮传动中轮齿的齿面疲劳点蚀破坏，通常发生在_______。
（A）靠近齿顶处（B）靠近齿根处（C）靠近节线的齿顶部分（D）靠近节线的齿根部分4.标准直齿圆柱齿轮传动，轮齿弯曲强度计算中齿形系数值决定于_______。
（A）齿数（B）模数（C）齿宽系数（D）齿根应力集中系数5.温度对润滑油粘度的影响是随着温度的升高，润滑油粘度_______。
（A）提高（B）降低（C）不变（D）无法确定6.为了提高受轴向变载荷螺栓联接的疲劳强度，应_______。
（A）增加螺栓刚度（B）降低螺栓刚度（C）降低被联接件刚度7.在有张紧轮装置的带传动中，当张紧轮在带内侧时应安装在_______。
（A）两带轮中间（B）靠近小带轮（C）靠近大带轮（D）在任何处都没关系8.推荐链轮最大齿数为120¡ª140，此限制是为了_______。
（A）保证链的强度（B）保证链运动的充分的平稳性（C）限制传动比的选择（D）当磨损量达到2％¡ª3％时仍保证链及链轮的啮合9.对渐开线圆柱齿轮传动的齿面接触疲劳强度计算，一般以_______处的接触应力作为计算应力。
（A）齿顶（B）齿根（C）节点（D）齿全高的中点10.在_______情况下，滑动轴承润滑油的粘度不应选得较高。
（A）重载（B）高速（C）工作温度高（D）承受变载或冲击振动载荷11.设计时，键的截面尺寸通常根据______从标准中选取。
（A）键传递的扭矩（B）轴的转速（C）轴的直径（D）轮毂的长度12.用于传递转矩较大、轴向窜动较大、正反转变化较多、起动频繁，在常温下工作时联轴器应选。
机械设计试题（四）选择题1.机械零件的可靠度高，是指。
（A）能正常工作的寿命；（B）在规定的使用期限内不失效；（C）在规定的使用期限内，大批同类型的零件，能连续工作而不失效的件数。
2.以下哪些措施有利于改善螺纹牙间载荷分布不均匀现象。
（A）加弹性定圈；（B）增大螺母高度；（C）采用悬置螺母。
3.平键标记：键B20×80是表示。
（A）键高×轴径；（B）键宽×键高；（C）键宽×键长。
4.带传动中弹性滑动的大小随着有效拉力的增大而。
（A）增大；（B）降低；（C）不变。
5.在选择参数时，限制主动链轮的齿数，其目的是。
（A）减轻磨损；（B）减轻胶合；（C）降低传动的不均匀性和动载荷。
6.齿轮传动中，轮齿的齿面疲劳点蚀破坏，通常发生在。
（A）靠近节线的齿顶部分；（B）靠近节线的齿根部分；（C）靠近齿顶。
7.阿基米德蜗杆传动中，规定上的参数为标准值。
（A）轴面；（B）端面；（C）中间平面。
8.在液体动压滑动轴承中，油孔和油沟应开在。
（A）承载区；（B）非承载区；（C）任何位置均可。
9.角接触球轴承和圆锥滚子轴承的轴向承载能力，随接触角α的增大而。
（A）增大；（B）减小；（C）不确定。
10..用于传递扭矩较大，轴向窜动较大，正反转变化较多，启动频繁，在常温下工作时的联轴器，应选。
（A）弹性柱销联轴器；（B）弹性套柱销联轴器；（C）滑块式联轴器。
填空题1.在紧螺栓联接中，螺栓受预紧力，和轴向工作载荷作用，此时螺栓的总拉伸载荷为--------和----------。
2.平键的工作面是--------，楔键的工作面是---------。
3.带传动中，张紧力太小，该传动可能出现-----------；而张紧力太大，又可能出现---------。
4.若要从动链轮与主动链轮的瞬时传动比为恒定值，必须满足---------，---------及-----------。
5.一对齿轮啮合传动时，其小齿轮的接触应力与大齿轮的接触应力是----------，而其许用应力是----------。
__________________________________________________ 收集于网络，如有侵权请联系管理员删除---○---○------○---○---………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 ………… 中南大学考试模拟试卷3 20 ~20 学年 学期 电工学II 课程 时间100分钟60 %一、填空选择题（每空1分，共计20分） 1. 线性电阻元件上的电压、电流关系，任意瞬间都受 定律的约束；电路中各支路电流任意时刻均遵循 定律；回路上各电压之间的关系则受 定律的约束。
这三大定律是电路分析中应牢固掌握的三大基本规律。
2. 已知正弦交流电压V )60314sin(2380︒-=t u ，则它的最大值是 V ，有效值是 V ，频率为 Hz ，周期是 s ，角频率是 rad/s ，相位为 ，初相是 度。
3. 稳压二极管稳压时工作在 状态。
4. 测得放大电路中三极管上各电极对地电位分别为V 1＝2.1V ，V 2＝2.8V ，V 3＝4.4V ，说明此三极管为 型 管，1为 极，2为 极，3为 极。
5. 集成运放一般分为两个工作区，它们分别是（ ）。
A 、正反馈与负反馈； B 、线性与非线性； C 、虚断和虚短。
6. BC B A C A F ++=＝ 7. 一个两输入端的门电路，当输入为1和0时，输出不是1的门是（ ）。
A 、与非门 B 、或门 C 、或非门 D 、异或门 8.由与非门组成的基本RS 触发器不允许输入的变量组合R S ⋅为（ ）。
A 、00 B 、01 C 、10 D 、11__________________________________________________ 收集于网络，如有侵权请联系管理员删除 二、试将下图所示电路化简成最简形式。
（6分）三、电路如图所示，用叠加定理求X I 。
中南大学网络教育课程考试《机械电子学》复习资料试题：1.设计一个如图所示的自动进给平台，具体要求如下：（1）采用液压缸驱动平台的进给。
（2）平台的进给方向为水平方向，油缸的最大行程为30cm ，平台运动到左右两端后自动反向。
（3）画出油缸的控制回路。
（4）采用单片机作为控制器。
（5）给出传感器和主要元器件的具体选型及其技术指标。
（6）给出系统工作原理图，硬件接线图，程序流程图和控制程序，撰写相应的设计报告。
解答自动进给平台系统图一、工作原理：接通电源后，液压泵开始工作，通过二位四通电磁换向阀向液压泵 供给平台方向 电磁换向阀换向 单片机 反向运动直至另一端挡住传感器信号 传感器向单片机传输信号 传感器向单片机传输信号平台液压缸输送液压油，液压油推动活塞运动，平台向一端运动直到挡住传感器信号：传感器发送信号给单片机，单片机接受到信号控制电磁换向阀换向，进油路线改变，活塞带动平台向相反的方向运动直到另一端当初传感器信号。
如此反复循环，使平台做左右往返运动，传感器布置距离为30CM 。
二、油缸控制回路：三、PLC 机型不涉及A/D 转换，任一机型均可满足要求；传感器选用无触点，接近开卷——霍尔开头；停止按钮；正向启动按钮；反向按钮只需一对常开，一对常闭，两对触点就行，比如LA2。
只是需要注意停止按钮选红色，启动按钮选绿色，比如LAY3型，额定工作电流为1.5A ——1.8A ，中间继电器两个，可分别将触点并联使用，线圈电压为220V 。
四、程序工作流程图：油缸H 型换向阀电磁阀 油泵 油缸五、硬线接线图：六、将停止按钮K3，启动按钮K1、K2，霍尔开关SQ1，SQ2分别串行接入可编程控制器的输入端00000——00004，将可编程控制的输出接到电磁中间继电器KA1和KA2上。
七、程序梯形图： 启动按钮 活塞推动工作台行驶 停车 工作台换向行驶停止按钮 是否到位 01002 K1 K1 K1 K1 K1 00004 00003 00002 00001 00000 01001 KA2KA1八、系统调试1、组装液压回路2、按照硬件接线图连接控制电路。
中南大学网络教育课程考试-机械电子学中南大学网络教育课程考试《机械电子学》答卷本人承诺：本试卷确为本人独立完成，若有违反愿意接受处理。
签名_石银法_学号___13131051012001_专业机械设计制造及其自动化学习中心_菏泽学习中心答:1、多功能家用电热水器的功能特点该电热水器能够设定水温并数字显示水温,显示范围0℃～99℃。
具有漏电保护功能,当出现漏电现象时,能够自动切断电源。
系统掉电能够保护设定数据。
出现传感器故障时,可迅速切断电源并报警提示。
2、系统总体设计根据要实现的功能特点,本系统选用了83C51GB单片机,该单片机内部资源有8KROM、256RAM、A／D转换器、3个16位定时器,15个中断源,具有节电方式和48位I／O线。
利用内部资源设计的系统结构框图如图1所示。
（图1）3、系统的硬件设计3．1 温度设定与温度显示本系统考虑到水温变化范围较小,利用数值键按键较多,该热水器水温的设置是通过三个功能键来完成的,即：“设定”键、“＋”键、“－”键。
当需要调整温度时,先按下设定键再按“＋”键设定温度增1、按“－”键温度减1,直到所需温度为止。
单片机I／O线较多,按键可与I／O口直接连接。
温度显示电路利用2位数码管显示温度,显示温度范围0℃～99℃,显示电路按常规方法通过驱动电路直接与I／O口连接。
3．2 温度测量与控制因该控制器对温度要求精度不高,传感器选用价格便宜的热敏电阻即可满足要求。
传感器输出的信号经放大后可直接连单片机信号输入端（单片机内有A／D）,由软件来启动A／D转换并与设定值比较,当测定值低于设定温度值时,使加热管加热,当测定值达到设定温度时,停止加热。
在程序设计时做了回差设计,避免加热管频繁开关。
3．3 漏电检测及报警电路由于电热器工作环境潮湿,为了保证人身安全,该热水器设计了漏电检测电路。
一般情况下漏电检测电路输出高电平,当漏电超过允许值时,该电路输出低电平,该电路输出接INT0,并将INT0设置成高级允许中断,这样,当漏电发生时,CPU立即响应中断,切断系统的供电电源。
中南⼤学机械制造⼯程训练试卷（机械专业）中南⼤学机械制造⼯程训练试卷19、氧⽓切割简便易⾏,适合于所有的⾦属；( × )10、焊接件产⽣应⼒,是因为⼯件局部受，热温度分布不均匀引起的；(√ )三、下列各题均有三个可供选择的答案，请你选择正确的答案填在括号内：(10分)1、型砂的耐⽕性差,造成铸件( B )；A、⽓孔；B、粘砂；C、冷隔；2、型砂中加锯⽊屑是为了改善型砂的( B )；A、耐⽕性；B、退让性；C、强度；3、电⽕花线切割中⼯作液⼀般为( A )；A、皂化液；B、机油；C、冷却⽔；4、在电⽕花成形加⼯有底模具时，⼀般应制作( B )电极；A、1个；B、2个；C、4个；5、⾃由锻造适宜于( B )；A、形状复杂锻件；B、形状简单锻件；C、异形锻件；6、模锻适宜于( A )⽣产；A、⼤批量；B、单件；C、⼩批量；7、交流弧焊变压器的空载电压是( A )；A、50—90V；B、220V；C、380V；8、为了使厚板焊透,应该使( A )；A、⼤于6mm的钢板开坡⼝；B、钢板预热；C、⽤直流弧焊发电机焊接9、线切割机床的控制系统每发出⼀个脉冲,⼯作台移动( C )；A、0.1mm；B、0.01mmC、0.001mm10、某⼚⽣产15件⼤型减速机壳体,从缩短⼯期尽快交货和节约投资降低成本两个⽅⾯分析,6．常⽤的⼑具材料有四种，包括碳素⼯具钢，合⾦⼯具钢，⾼速钢，硬质合⾦。
7．齿轮的常规加⼯⽅法通常有铣齿、滚齿、插齿、剃齿、绗齿和磨齿等。
⼆、选择题，将备选答案中，正确的序号写在括号内（10分）1．对于中等精度的平⾯，在成批⽣产中，通常采⽤（B ）⽅法加⼯；A.磨削；B.铣削C.刨削2．在数控机床上欲使⼑具加⼯出逆时针圆弧⾯，该插补指令为（D ）；A.G00；B.G01；C.G02；D.G03；3．粗加⼯的任务是快速切除⼯件⼤部分的加⼯余量，因此在选择切削⽤量时候，应该选⽤尽可能⼤的（C ）；A.切削速度；B.进给量；C.背吃⼑量；D.切削宽度。
