建筑立面图实例

  • 格式：ppt
  • 大小：1.80 MB
  • 文档页数：69

下载文档原格式

  / 69

合集下载

(2024年)建筑工程建筑图纸(完整版)ppt课件

(2024年)建筑工程建筑图纸(完整版)ppt课件


表示建筑物的平面形状、内部布置、 门窗位置等。
总平面图
表示建筑物的位置、朝向、周围环境 、地形地貌等。
2024/3/26
8
建筑施工图的基本构成
01
02
03
04
建筑立面图
表示建筑物的立面外观、层数 、高度等。
建筑剖面图
表示建筑物的内部构造、楼层 高度、屋顶结构等。
结构施工图
包括基础平面图、楼板结构图 、屋盖结构图等，表示建筑物
解决ቤተ መጻሕፍቲ ባይዱ法
重新核对比例尺和图例， 确保正确理解图纸内容。
2024/3/26
解决方法
及时与设计单位沟通，核 实并更正错误标注。
解决方法
向设计单位提出补充要求 ，确保图纸信息的完整性
。
15
04
建筑设备图解读
2024/3/26
16
建筑设备图的基本构成
设备布置图
表示各种设备在建筑物内的位 置、安装方式和相互关系。
建筑平面图
详细展示住宅楼内部各房间的 布局、尺寸、门窗位置等。
建筑剖面图
展示住宅楼的内部结构，包括 楼层高度、楼板厚度、梁柱位 置等。
建筑总平面图
展示住宅楼在场地中的位置、 朝向、间距以及与周边环境的 关系。
2024/3/26
建筑立面图
展示住宅楼的外貌特征，包括 墙面材料、颜色、门窗样式等 。
建筑详图
5
建筑图纸的规范要求
制图标准
建筑图纸应符合国家相关制图标准，如《房 屋建筑制图统一标准》等。
图纸幅面
建筑图纸应采用统一的标准幅面，如A0、A1 、A2等。
比例尺
建筑图纸应标注比例尺，以表示实际建筑物与图 纸上的比例关系。
典型建筑立面(外国)

典型建筑立面(外国)

旋门为炫耀侵略战争胜利而建第度
(Titus)凯旋门
为单拱门塞
维鲁斯
(Severus)和君
士坦丁(Constantine)为三拱门凯旋
门建于公元203
年.罗马大斗兽场(Colosseum)。在功
能、结构和形式上三者和谐统一。是现代体育
场建筑的原型。代表实例 君斯坦丁堡的圣索菲亚(SantaSophia)大
主教堂
穹顶代表性实例教堂建筑
罗马耶稣会教堂(维尼奥拉设计)。(建于1537-1602
年)有第一座巴
罗克建筑之称。巴西利卡平面
略带十字形正面壁
柱成对排列山墙两
肩各有一个大涡卷
入口处是双重
山花。罗马 圣卡罗教堂(波罗米尼设计) (建于1628-1667年)这个教堂街
名家勃夫杭(Boffrand)。洛可可追求柔媚细腻的情调
题材常为蚌壳、卷涡、水草及其他植物等曲线花纹局部点缀以人物。色彩常用白、金、粉红、粉绿、淡黄等娇嫩的色彩。由于路易十五偏爱洛
可可故又称“路易
十五式”。左面的图案
是路易十五时代武士
甲胄的样子。
右面是十八世纪一座
教堂中洛可可式神亭。古典主义代表——王室建筑师克里斯道弗—仑(ChristopherWren)
计抛弃了传统的四合院制在纵轴线上组织空间并力求开敞
富有变化是建筑布局上的进步。(建于1550-1555年)尤利亚三世(Giulio)别墅。维尼奥拉(Vignola,1507-1573)
设计抛弃了传统的四合院制在纵轴线上组织空间并力求开
敞富有变化是建筑布局上的进步。(建于1550-1555年)麦西米(Massimi)府邸。帕鲁齐(Peruzzi1481-1536)的杰作。
(完整版)建筑制图完整课件

(完整版)建筑制图完整课件


06
建筑制图综合应用
制图软件介绍与使用
制图软件概述
介绍AutoCAD、SketchUp、Revit等 常用建筑制图软件的特点和适用场景 。
软件界面与基本操作
绘图工具与命令
讲解直线、圆、多段线等基本绘图工 具的使用，以及图层管理、块操作等 常用命令。
详细解析各软件的操作界面，以及文 件管理、视图控制等基本操作。
透视图的常用术语
视点、视平线、心点、灭点等是透视图中常用的术语。视点是观察者的眼睛所在的位置；视平线是与眼 睛水平的一条假想线；心点是视平线上的一个点，通过该点引出的视线与画面垂直；灭点是物体在透视 图中消失的点。
透视图的表现技巧
01
透视图的绘制步骤
首先确定视点和视平线，然后根据物体和观察者的位置确定灭点，画出
01
介绍快捷键、脚本命令、定制工具栏等提高绘图效率的方法。
图纸审查与修改技巧
02
讲解如何进行图纸审查，以及如何高效修改图纸中的错误和遗
漏。
团队协作与沟通技巧
03
分享在多人协作项目中如何高效沟通、协调团队成员间的关系
。
THANKS
感谢观看
文化建筑剖面图
绘制文化建筑的剖面图，展示文化 建筑内部的文化设施和空间特点。
05
建筑透视图
透视图的基本原理
透视图的定义
透视是一种视觉现象，通过透视投影法将三维空间中的物体投影到二维平面上。透视图是运用透视投影法绘制出的图 形，具有近大远小、近清晰远模糊的视觉效果。
透视图的分类
根据视点和观察者的位置关系，透视图可分为平行透视和成角透视。平行透视中，观察者面对物体，视线与画面平行 ；成角透视中，观察者与物体有一定角度，视线与画面不平行。
框架实例图纸-1号办公楼1

框架实例图纸-1号办公楼1


本图手工和软件计算过程和答案见《活用软件巧对量》系列丛书，详情请登陆ｗｗｗ．ｑｉａｏｓｄ．ｃｏｍ
２５
“你也能在一周时间内， 通过一个真实案例的手工和软件对量，
从一个算量软件的门外汉， 变成自己能独立做工程的算量内行，
让找工作变轻而易举、 涨工资变得顺其自然„„”
亲爱的朋友： 《建筑物列项》让我们揭开了“算量”的神秘面纱，但是真正的
我们要进行的第四段旅程是对这份图纸进行定额模
式算量--书名《框架实例定额模式软件算量》。
这本书的目的是让大家学会用软件算出定额的量，书中写的操作 步骤和《框架实例清单模式软件算量》大同小异，但是所有的量都是 定额模式下应该算的量。我们知道，定额的量才是组价真正用的量， 没有定额的量，你想算出工程造价根本不可能，这本书为你详细解读。 点击此处查看《框架实例定额模式软件算量》部分内容。（如果你是 打印版，请回到电子版点取，或者登陆 网站到“学 习园地”栏目下载。）
我们进行的第二段旅程是对这份图纸进行手工算 量--书名《框架实例手工算量》。
我在这里做这项工作有两个目的： 第一， 给后面将要进行的软件算量做出一份大家都能看得懂 并且认可的“标准答案”； 第二， 确实有很多人需要补充手工算量知识，我知道很多刚 毕业的大学生，从来没有完整的用手工算过一个完整工程，他们中很 多人认为将来肯定使用软件，手工算量就不用学习了。错„„错„„ 错„„，岂不知软件的原理完全来自于手工，如果没有手工算量的基 础，软件你将越学越糊涂。这本书就是为这些人准备的。点击此处查 看《框架实例手工算量》部分内容。（如果你是打印版，请回到电子 版点取，或者登陆 网站到“学习园地”栏目下载。）
本图手工和软件计算过程和答案见《活用软件巧对量》系列丛书，详情请登陆ｗｗｗ．ｑｉａｏｓｄ．ｃｏｍ
土建工程造价员识图(二)

土建工程造价员识图(二)


做法；
（3）楼层处的节点：窗的过梁、楼板和圈梁与墙的连接、
楼面与踢脚的做法，顶棚做法，窗帘盒、窗帘杆等。
（4）檐口节点：屋顶板和圈梁与墙的连接、屋面防水做
法、女儿墙或挑檐、屋面排水的檐沟、下水口、雨水
管等。
（5）尺寸和标高：
28
（6）材料做法的文字说明：地面、楼面、屋面等做法。
29
30
31
大门雨罩详图
8
建 筑 平 面 图 的 形 成
9
2、平面图的基本内容
（1）建筑物的平面形状 、房间布置和朝向； （2）建筑物的平面尺寸：开间、进深； （3）建筑物的结构形式和主要建筑材料； （4）各层地面的标高；室内外高差； （5）门窗的编号及门的开启方向； （6）剖面图的剖切符号，详图和标准配件图的索引
号； （7）各种设备的位置和尺寸：灶台、水池、消火
（3）栏杆、扶手和踏步详图
33
Cj1.exe
34
三、结构专业图
（一）砖混结构条形基础
1、基础平面图 （1）轴线编号和轴线间距； （2）砖墙厚度以及与轴线的关系； （3）基槽宽度以及与轴线的关系； （4）基础剖面符号； （5）工程量计算：外墙长度按中心线，内墙
按净长度计算，再乘以墙厚。
35
基础平面图
建筑识图
（二）
1
第一节 施工图实例
一、总平面图
（一）作用：用于新建筑物的定位、定标高，施工放线，土方
施工和施工现场平面布置。
（二）基本内容
1、新建房屋的平面形状、外包尺寸、首层地面标高、层数、主
要出入口等。
2、用地范围，道路、管网、庭园、绿化的布置，新建房屋和原
有房屋、构筑物或道路、围墙的距离。
第十章 房屋建筑工程图

第十章 房屋建筑工程图


• 二、楼梯详图
楼梯是垂直交通工具，最常用的是钢筋混凝土楼梯。 楼梯由楼梯段、休息平台（包括平台板和梁）和栏杆（或栏板）等组成。 楼梯按形式分有：单跑楼梯、双跑楼梯、三跑楼梯、转折楼梯、弧形楼梯、 螺旋楼梯等。 楼梯按传力途径分有：板式楼梯和梁板式楼梯
板式楼梯和梁板式楼梯如下图所示。
• 单跑楼梯：连接上下层的楼梯梯段中 双跑楼梯：应用最广泛一种形式。在
9
挡雨板
YB 27
檩条
LT 45
10 吊车安全道板 DB 28
屋架
WJ 46
名称
承台 设备基础
桩 挡土墙 地沟 柱间支撑 垂直支撑 水平支撑
梯 雨篷
代号
CT SJ ZH DQ DG ZC CC SC T YP
13.2钢筋混凝土构件详图
• 2.1钢筋混凝土结构的基本知识
• 钢筋混凝土结构简介
• （1）混凝土是由水泥、石子、砂子和水按一定比例拌合而成，经 振捣密实，凝固后坚硬如石。特点是受压能力好，受拉能力差，容 易因受拉而断裂导致破坏，为了解决这个问题，充分利用混凝土的 受压能力，常在混凝土构件的受拉区内按计算配入一定数量的钢筋 ，使混凝土和钢筋结合成一个整体，共同发挥作用，这种配有钢筋 的混凝土称为钢筋混凝土。
网格法：在水平方向等分梯段的踏面数和 竖直方向等分梯段的踏步数后，形成网格 状，沿网格图线画出踏步形状。
辅助线法：把梯段的第一个踢面作出， 并用细实线与最后一个踢面（即平台板 边线或楼面板边线）相连，然后用踏面 数等分所作的辅助线，过辅助线上的等 分点向下作垂线和向右（左）作水平线， 得到踢面和踏面的投影，形成踏步。
开启方式、主要尺寸及节点索引 标志。 2.门窗的开启方式由开启线决定， 开启线有实线和虚线之分。 3.门窗节点剖面图表示门窗某节点 中各部件的用料和断面形状，还 表示各部件的尺寸及其相互间的 位置关系。
土木工程制图教学课件第11章

土木工程制图教学课件第11章

立面图的图名常用以下三种方式命名： 1）按建筑墙面的特征命名：把建筑主要出入口所在墙面的立 面图称为正立面图，其余几个立面图称为背立面图，左、右 立面图。 2）按建筑墙面的朝向来命名，如南立面图、北立面图、东立 面图、西立面图。 3）按建筑两端定位轴线编号来命名，如①～⑧立面图 。这 种命名方法比较常用。
31
二、建筑平面图的图示内容与实例
图11-3为二层平 面图。 该层平面
图除画出房屋二 层范围的投影内 容外，还应画出 一层。
平面图无法表达 的雨篷、阳台、 窗楣等内容。对 一层平面图上已 经表达清楚的台 阶、散水等内容 就不必画出。
图11-3
32
二、建筑平面图的图示内容与实例
右图为三层 平面图。三 层以上的平 面图则只需 画出本层的 投影内容及 下一层的窗 楣、雨篷等 下一层无法 表达的内容。
4
二、 图示内容与实例
1.小区环境 表明设计中的合理用地和生活环境状况等内容。本例表达该小 区新建住宅21幢，有连排别墅2栋，独立别墅16栋，高层公寓2 栋，还有一栋为幼儿园。小区主入口在西南角，设有门卫和物 业管理办公室。与主入口相对的是一片绿化带和喷水池，北面 是体育运动区，有一标准游泳池和网球场等健身设备。小区道 路两侧及各建筑前后都布置了大小乔木和灌木，北面的小山丘 上还有面积为30000m2的植物公园。
41
二、建筑立面图的图示内容与实例
3.线型 立面图的最外轮廓线用粗实线绘制，突出墙面的雨篷、
阳台、柱子、窗台、窗楣、台阶等投影线用中粗线绘制，地 坪线用加粗线（粗度相当于标准粗度的1.4倍）画出。其余如 门、窗、及墙面分格线、落水管、以及材料符号引出线、说 明引出线等用细实线画出。
4.尺寸标注 （1）水平方向 立面图水平方向一般不标注尺寸，但如果 需要则可标注。如⑧～①立面图中车库屋檐上四个可见检查 孔的水平位置尺寸250、1000、1000、1000。另外应标出定 位轴线及编号。
国内外优秀绿色建筑案例PPT课件

国内外优秀绿色建筑案例PPT课件

绿色建筑实例
国外绿色建筑案例
• 建筑内部树状的散气装置，成
为室内醒目的装饰性元素。南 向的窗户封闭,但其上设有高窗 供自然通风用。
国 内 外 优 秀 绿色建 筑案例 (ppt67 页)
国 内 外 优 秀 绿色建 筑案例 (ppt67 页)
绿色建筑实例
国外绿色建筑案例
• 实验室的墙体可以自由移动，网络布线非常灵活，可根据实验
绿色建筑实例国内绿色建筑案例上海市生态建筑示范楼外观图绿色建筑实例国内绿色建筑案例自然通风绿色建筑实例国内绿色建筑案例建筑节能lowe玻璃外遮阳太阳能集热器外墙外保温绿色建筑实例国内绿色建筑案例自然采光中庭采光效果夏季冬季绿色建筑实例国内绿色建筑案例绿色建材再生骨料旧混凝土块回用健康内墙涂料再生混凝土空心砌块塑胶地板绿色建筑实例国内绿色建筑案例生态绿化示范楼园区绿化屋顶绿化中庭绿化垂直绿化绿色建筑实例国内绿色建筑案例水资源回用景观水生态修复与生态保持活性生物虑池绿色建筑实例国内绿色建筑案例清华大学示范性超低能耗建筑外观图立面图绿色建筑实例国内绿色建筑案例1
度。
国 内 外 优 秀 绿色建 筑案例 (ppt67 页)
国 内 外 优 秀 绿色建 筑案例 (ppt67 页)
绿色建筑实例
国外绿色建筑案例
• 光敏窗户可以根据阳光的强度上升或下降，而且可以调
整室内的光照强度。
国 内 外 优 秀 绿色建 筑案例 (ppt67 页)
国 内 外 优 秀 绿色建 筑案例 (ppt67 页)
双层玻璃幕幕墙
国 内 外 优 秀 绿色建 筑案例 (ppt67 页)
绿色建筑实例
3.种植屋面
国内绿色建筑案例
国 内 外 优 秀 绿色建 筑案例 (ppt67 页)
国 内 外 优 秀 绿色建 筑案例 (ppt67 页)
中外建筑史绘图

中外建筑史绘图

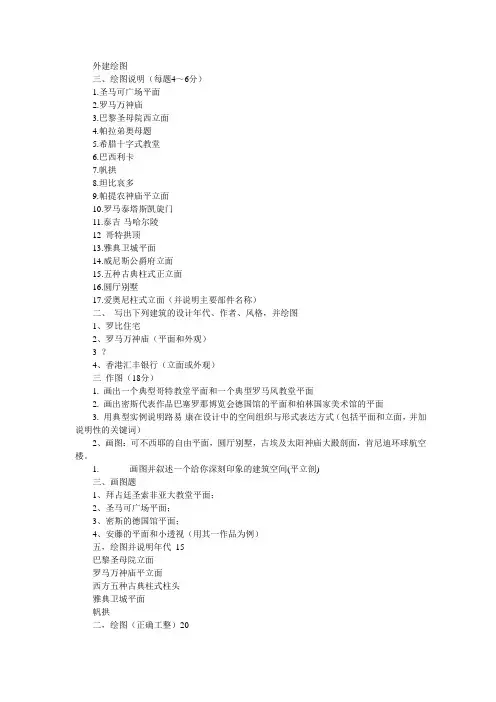

外建绘图三、绘图说明（每题4～6分）1.圣马可广场平面2.罗马万神庙3.巴黎圣母院西立面4.帕拉弟奥母题5.希腊十字式教堂6.巴西利卡7.帆拱8.坦比哀多9.帕提农神庙平立面10.罗马泰塔斯凯旋门11.泰吉·马哈尔陵12 哥特拱顶13.雅典卫城平面14.威尼斯公爵府立面15.五种古典柱式正立面16.圆厅别墅17.爱奥尼柱式立面（并说明主要部件名称）二、写出下列建筑的设计年代、作者、风格，并绘图1、罗比住宅2、罗马万神庙（平面和外观）3 ？4、香港汇丰银行（立面或外观）三作图（18分）1. 画出一个典型哥特教堂平面和一个典型罗马风教堂平面2. 画出密斯代表作品巴塞罗那博览会德国馆的平面和柏林国家美术馆的平面3. 用典型实例说明路易·康在设计中的空间组织与形式表达方式（包括平面和立面，并加说明性的关键词）2、画图：可不西耶的自由平面，圆厅别墅，古埃及太阳神庙大殿剖面，肯尼迪环球航空楼。

1. 画图并叙述一个给你深刻印象的建筑空间(平立剖)三、画图题1、拜占廷圣索非亚大教堂平面；2、圣马可广场平面；3、密斯的德国馆平面；4、安藤的平面和小透视（用其一作品为例）五，绘图并说明年代15巴黎圣母院立面罗马万神庙平立面西方五种古典柱式柱头雅典卫城平面帆拱二，绘图（正确工整）201：罗马五柱式2：泰姬.马哈尔陵总平面，立面3：巴黎圣母院立面4：罗马万神庙平面立面5：威尼斯圣马可广场总平面五，试画出下列建筑的图形151：帕提农神庙平立面2：圣马可广场平面和沿海立面3：泰吉.马哈尔陵的正立面4：爱奥尼柱式的立面，并标明主要比例5：卢佛尔宫东立面四：绘出下列图形并说明其年代201：帕提农神庙平面和立面2：罗马五种古典柱式里面并标明比例3：巴黎圣母院立面4：威尼斯圣马可广场的平面5：六分拱顶（鸟瞰）二，绘图101：斯卡摩西的理想城平面2：帕提农神庙平面，立面3：泰姬.马哈尔陵总平面，立面4：帕拉第奥券柱式立面5：罗马泰塔斯凯旋门立面四：绘出下列图形151：罗马五种古典柱式立面（注明名称和比例）2：罗马万神庙平面和立面3：帆拱透视4：巴塞罗那展览会德国馆平面5：朗香教堂平面和立面4、巴黎圣母院正立面图5、波特兰市政大厦正立面图6、罗马万神庙平面图1. 罗布次住宅（平面）2. 萨沃依别墅（立面）二、作图题：（每题2.5分，共10分）1．哥特式教堂剖面示意2．卢浮宫东立面示意3．香港中国银行大厦外观4．悉尼歌剧院三、名词解释：（每小题2分，共10分）1．帆拱2．红屋3．巴西利卡4．伯尼尼5．圣马可广场二、解释或图示(选作10题，每题2分，共20分)人像柱鼓形座罗马斗兽场新乡土派帐篷顶罗马水道流动空间圣马可广场贝聿铭有机建筑带形城市《马丘比丘宪章》二、名词解释或图示：（每个1分，共10分）1．邦克楼2．鸟居3．穆达迦风格4．钟乳体5．透视门6．帕拉蒂奥母题7．巴西里卡8．戈地9．水晶宫10．椽侧二、名词解释（文字或图示）：（每个1分，共10分）1．罗马五柱式2．希腊十字式3．帆拱4．十字肋骨拱顶5．玫瑰窗6．帕拉蒂奥母题7．光塔8．德意志工作联盟9．表现派10．新建筑五点三、图示下列名称（每小题4分，共20分）1．抱厦2．墀头3．五花山墙4．金厢斗底槽5．干栏三、默绘下列建筑（10分）1．韩斯主教堂立面2．圣马可广场总平面二、徒手画出下列各项示意图，并标以必要说明。

现代住宅建筑的立面造型与平面设计要点分析——以湖南省衡阳市珠晖区某项目为例

现代住宅建筑的立面造型与平面设计要点分析——以湖南省衡阳市珠晖区某项目为例

现代住宅建筑的立面造型与平面设计要点分析——以湖南省衡阳市珠晖区某项目为例摘要：立面造型与平面设计是现代住宅建筑设计体系的重要组成部分，设计质量优劣与否，直接影响到住宅建筑总体建设质量和实际使用体验，其重要性不言而喻。

鉴于此，本文以立面造型和平面设计作为切入点，结合工程实例，系统性阐述现代住宅建筑立面造型与平面布局的设计内容、设计要点和注意事项，藉此打造标准化的住宅建筑立面与平面设计体系，为同类型工程设计工作开展提供参考。

关键词：现代住宅建筑；立面造型；平面设计一、工程概况本工程位于湖南省衡阳市珠晖区，地处东洲岛畔区域，总占地面积为18.45万m2，总容积率为3.5，总建筑面积约为64.59万m2，共分为多个地块，以A地块为主体，占地面积和建筑面积分别为6.4万m2和19.23万m2。

本工程把打造“湘江城市中央休闲区”与“衡阳城市客厅”作为项目愿景，从当地传统历史文化中汲取“万里衡阳雁，寻常到此回”的灵感，沿用雁归文化来设计外立面造型，把大雁展翅作为基本设计元素，最终打造出彰显现代建筑魅力与轻盈形态的外立面造型结构，寓意着衡阳经济展翅高飞，设计成果如图1所示。

图1 A地块主体建筑外立面造型二、现代住宅建筑的立面造型设计要点1、选择恰当立面形式在现代住宅建筑工程，常用立面形式分为同一重复规律、复合重复规律、对比重复规律三种，设计人员应根据工程情况来选择适宜的立面形式。

第一，同一重复规律是按照标准层户型在外立面上规则布置门窗壁柱，有着结构整齐、空间秩序感强的优势，具备一定程度的形式美学价值，如图2所示。

同时，此类外立面可以使用标准模数化构件来拼装建筑主体结构，还拥有施工效率高、工程质量可控性强的优势。

第二，复合重复规律是提前设计两种形状尺寸存在明显差异的标准楼层，通过标准楼层重复叠加来取得更为丰富的外立面造型效果，此类外立面形式的设计难度适中，具备较强的视觉冲击力。

第三，对比重复规律是在建筑外立面造型上采取数量不少于2种的肌理，在竖向上交错布置各种肌理的楼层，各楼层肌理形成对比关系，如通过左右两侧变化外立面构件来形成趣味节奏感，或是通过上下变化外立面构件来实现立面节奏变化目标。

建筑制图ppt课件完整版

建筑制图ppt课件完整版


根据需要绘制出门窗、楼 梯和电梯等细部构造，注 意尺寸和比例关系。
根据需要添加尺寸标注、 标高符号、材料符号等。 同时，要注意表现建筑内 部的空间关系和层次感， 以便更好地理解建筑结构。
05 细节处理和优化技巧
线条运用和美化方法
01
02
03
线条粗细
根据重要性和层次感选择 合适的线条粗细，突出主 要轮廓和细节。
01
02
绘制轴线
按照建筑布局和结构要求，绘制出轴线，并 标注轴线编号。
绘制墙体
根据轴线绘制出墙体轮廓线，并标注 墙体厚度和材料类型。
03
04
绘制门窗
在墙体上绘制出门窗洞口，并标注门 窗编号和尺寸。
添加标注和符号
根据需要添加尺寸标注、标高符号、指北针 等。
05
06
注意事项
确保图纸清晰、准确、规范，符合相关标准和 要求。
现场测绘数据整理成图纸流程
现场测绘数据采集
数据整理与初步处理
使用测量仪器对现场进行测绘，收集相关数 据。
对采集的数据进行整理、筛选和初步处理， 确保数据准确性。
绘制草图与标注
图纸完善与审核
根据整理后的数据，绘制出初步的草图，并 进行必要的标注。
对草图进行完善，添加必要的细节和说明， 最后进行审核和修改。
立面图绘制技巧及规范要求
绘制轮廓线
按照建筑外形绘制出轮廓线，注 意表现建筑特色和细部构造。
绘制门窗和墙面材料
在轮廓线内绘制出门窗和墙面材 料，注意门窗开启方式和墙面材 料质感表现。
添加标注和符号
根据需要添加尺寸标注、标高符 号、索引符号等。
确定立面方向和视图范围
根据需要选择合适的立面方向和 视图范围。

图书馆建筑实例分析 乌特勒支大学图书馆


Utrecht University Library
乌特勒支大学图书馆
树枝纹理的表皮：
在图书馆的表皮设计当中， 建筑师将表皮的物理、生态要 求与独特的基地特色相结合，黑色的混凝土与黑色的印刷玻璃 将建筑包裹。在整体建筑完整的立方体体量之中，实体的混凝 土表面与虚透的玻璃也以矩形的形式相互交错、并列的组合。
Utrecht University Library
乌特勒支大学图书馆
三层平面图
设计理念：
设计师认为"它是一个人们 能够专心工作的地方，也 是人们彼此相遇、 除了建 筑的气氛之外无需任何其 他刺激的场所。" "在一座几乎没有任何交谈 的建筑中，无声的交流是 很重要的——基于这样的 考虑，建筑物的氛围通过 强调安全感的营造而形成。 这也是选择黑色作为室内 颜色的必要因素。"
漫游性通过螺旋平面特 有的探索流线实现
螺旋数字检索系统
轴测流线图
结构体系
天桥搭接 不同于规则结构中的天桥
，螺旋书架墙体之间的天 桥形态比较自由，形成漂 浮感，结构的难点在如何 实现完全“漂浮”的感觉 ，从平面上看飞桥还是通 过柱子支撑的，通过工字 钢将力转化到柱子上，而 柱子又被包裹在书架内， 这样处理之后飞桥自然获 得了漂浮的感觉
图书馆建筑实例分析
目录
乌特勒支大学图书馆 北卡罗莱纳州立大学亨特图书馆 维也纳经济大学图书馆及学习中心 Vennesla 图书馆 哈利法克斯新中央图书馆 武藏野美术大学图书馆 南科大图书馆
案例 Utrecht University Library
分析 乌特勒支大学图书馆
项目概况：
该图书馆位于教学主楼、 经济管理学院与学生宿舍之间 的狭窄的中心地带，整体建筑 采用简洁的矩形体量，黑色的 玻璃与混凝土的表皮，并且在 其表面印刷、制作了树枝状的 图案与机理，主要功能分为两 个两部分，一部分为主体的图 书馆，另一部分是后部的停车 场和自行车库，之间通过架空 的连廊与主体教学楼相连。

05-民用建筑设计-立面


• 建筑材料---砖墙、玻璃幕墙
•
施工技术---大板建筑、滑模建筑
三、适应社会经济条件的要求
塞哥维亚古城输水道
四、适应基地环境和城市规划的要求
流水别墅
山地建筑
贝聿铭
• 一条对角线把梯形分成两个三角形。 • 等腰三角形的中轴线在西馆的东西轴 线的延长线上，又与直角三角形的直角 边相平行，加强了两者的联系。
• 建筑尺度感是通过人或与人体活动有关的构配件（如台阶、门、 栏杆等），作为感觉上的比较标准而产生出来的。
三、建筑体型及立面设计方法
1、建筑体型组合
• 建筑体型的组合：不论建筑体型的简单与复杂， 都是由一些基本的几何形体组合而成，基本上可 以归纳为单一体型和组合体型两大类。
• 单一体型：指整幢建筑基本上是一个比较完整的、简单的几何形 体。单一体型的建筑常给人以统一、完整、简洁大方、轮廓鲜明 的感觉。
材料质感和色彩配置
• • • • • 色彩是构成一个建筑物外观乃至整个建筑环境的重要因素。 以浅色为主的立面使人感到清新、明快； 以深色为主的立面多使人感到端庄、稳重； 红、橙、黄等暖色趋于热烈、兴奋； 青、蓝、绿等冷色多用于表现宁静、淡雅。
建筑立面色彩的利用应注意以下几点：
a.建筑立面上所有色彩不宜过多，通常应以一个色彩为主，其 他处于从属地位。最忌多种色彩相间或交织使用，以免造成立面上 的繁琐、俗气和杂乱。
b.立面色彩在大面积上应用时，不要采用过纯的颜色，以避免 呆板、生硬，如有的刷浆材料用单一的黄颜料配色效果就不太好。 c.确定颜色时，不仅要着眼于当前的色彩，还要考虑到日后的 效果，特别是表面粉刷材料色彩的应用，除注意特定饰面做法的耐 污染性与色彩的耐久性外，还要注意在不同地点观察时的效果。

建筑CAD制图教案 立面图绘制

（11）利用设计中心插入“图例.dwg”中的标高块及轴 线编号块，并填写属性文字，块的缩放比例因子为100。
（12）将文件以名称“立面图.dwg”保存，该文件将用 于绘制剖面图。
8.2.2 立面图绘制实例
绘制建筑立面图，如图9-1所示。绘图比例为1∶100， 采用A3幅面的图框。
（1）创建以下图层。
当创建不同种类的对象时，应切换到相应图层。 （2）设定绘图区域的大小为40 000 × 40 000，设置总体线型
比例因子为100（绘图比例的倒数）。 （3）激活极轴追踪、对象捕捉及自动追踪功能。设置极轴追踪
打开已有的平面图，将其另存为一个文件，以此文件为基础绘制 立面图，也可利用Windows的复制/粘贴功能从平面图中获取有用 的信息。 （3）从平面图绘制建筑物轮廓的竖直投影线，再绘制地平线、 屋顶线等，这些线条构成了立面图的主要布局线。 （4）利用投影线形成各层门窗洞口线。 （5）以布局线为作图基准线，绘制墙面细节，如阳台、窗台及 壁柱等。 （6）插入标准图框，并以绘图比例的倒数缩放图框。 （7）标注尺寸，尺寸标注总体比例为绘图比例的倒数。 （8）书写文字，文字字高为图纸上的实际字高与绘图比例倒数 的乘积。
（9）拆离外部引用文件，再打开素材文件“9-A3.dwg”，该文 件中包含一个A3幅面的图框，利用Windows的复制/粘贴功能将A3 幅面的图纸拷贝到立面图中，用SCALE命令缩放图框，缩放比例 为100，然后把立面图布置在图框中，如图9-6所示。
（10）标注尺寸，尺寸文字的字高为2.5，全局比例因 子为100。
角度增量为【90】，设定对象捕捉方式为【端点】、【交点】， 设置仅沿正交方向进行自动追踪。 （4）利用外部引用方式将第8章创建的文件“平面图.dwg”插入 到当前图形中，再关闭该文件的“建筑—标注”及“建筑—柱网” 层。

建筑平面(外国)-

和形式上三者和谐统一。是 现代体育场建筑的原型。
冷水浴 图
是一个 书
露天浴 馆
池
和
演
讲
厅
卡拉卡拉浴场，
戴克利提乌姆浴 场。(211-217年)
图书馆和 演讲厅
图书馆和 演讲厅
温 水前 浴厅 热水浴
内 院 更门
衣厅 室
温 水 浴
热水浴 内
门 厅更 衣 室 院
热水浴是
图 一个上有 书 穹窿的圆 馆 形大厅， 和 穹窿直径 演 35m,厅 讲 高49m。 厅
图拉真巴西利卡， 古罗马巴西利卡
位于图拉真广场北部，与广场 (Basilica)。具有多
、图书馆、记功柱组合为一个 种功能的大厅性公
整体，内有两个半圆形龛。
共建筑，如图拉真 巴西利卡。
庞贝城藩萨府邸平面
居住建筑。一类是四合院式或明厅式， 内庭与围柱院组合式如此宅，另一类 是城市中的公寓式。
藩萨府邸南北长97m,东西宽38m.建于前2世纪
巴黎圣母教堂平面
法国亚眠大 教堂平面图
法国兰斯大 教堂平面图
法国兰斯大教堂平面图
西侧中堂
横厅
东侧 中堂
祭坛
英
国
索
尔
兹
伯
里
主
教
堂
不是修道院， 却在南边修建了类
平
似修道院的回廊和
面
议事堂。东头的圣 坛没有采用多叶形
状，而使用矩形平
面。
国 国王学院礼拜堂 Kings College Chapel
罗马法尔尼 斯府邸平面
(Farnese)。追 求雄伟的纪 念性，有较 强的纵轴线， 门厅为巴西 利卡型式。 小桑迦洛 (SanGallo)设 计。

房屋建筑学第5章 建筑体型及立面设计

47
③连接体连接：各体量之间相互独立而互相联系， 给人以轻快、舒展的感觉。
48
5.4 建筑立面设计
5.4 建筑立面设计
１
立面的比例 和尺度的处理是 与建筑功能、材 料性能和结构类 型分不开的。
立面设计常 借助门窗、细部 等的尺度处理获 得完美的建筑形 象。
50
２
立面的 虚实与凹凸
虚：是指立面上的通透，如门窗洞口、空廊、凹廊 等，能给人以空透、开敞、轻盈的感觉。
房屋建筑学
主讲人：曾湛荆
广东海洋大学寸金学院工程技术系
5 建筑题型及立面设计
5.1 建筑体型和立面设计的原则 5.2 建筑体型组合 5.3 建筑立面设计
补充： 概述
一、本章讲解的是建筑物的外部形象设计，包括体型设计和立面设计 两方面。建筑外部形象应满足人们审美要求。
建筑体型设计就是根据建筑内部空间的需要来确定建筑物的体量大小 、体型组合方式。
建筑体型及立面设计必然在很大程度上受到物质技术 条件的制约，并反映出材料、结构构造、和施工的特点。
混合结构
框架结构
6项
空间结构
施工方法
9
5.2.3 掌握建筑标准和相应的经济指标
建筑体型与立面的构思和立意必须正确处理适用、经济、美观三者 的关系。
1
民用建筑、公共建筑或国家重 点工程等各类不同建筑物，应 根据其使用性质和规模，严格 把握国家建筑标准和经济指标。
➢ 水平线使人感到舒展与连续、宁静与亲切；
➢ 斜线具有动态的感觉；
➢ 网格线有丰富的图案效果，给人以生动、活泼而有秩序的感觉。
➢ 曲线则显得优雅、轻盈。
56
水平线条运用
垂直线条运用
57
斜线条运用

第7章 建筑立面图的绘制

AutoCAD建筑设计与范例应用
第7章
建筑物立面图的绘制
AutoCAD建筑设计与范例应用
住宅建筑立面图是按照一定比例绘制的住宅建筑物正面、背面和侧面的立 面正投影图，它表示了住宅建筑物的外部形式，主要指建筑各主要的垂直 外墙表面，按直接正投影法投影后得到的正投影视图。立面图说明了建筑 物的长、宽、高的尺寸，地面标高，层顶的形式，阳台形式和位置，门窗 洞口的位置和形式，外墙装饰的设计形式，材料及施工方法等，是展示建 筑物外貌物特征以及外墙面装饰的工程图样，是建筑施工中进行高度控制 与外墙装修的技术依据。 在完成建筑平面图的绘制之后，就可以进行建筑立面图的绘制工作了。
AutoCAD建筑设计与范例应用
实例分析
主要知识点 设计流程 绘制建筑立面图准备 建筑立面图绘制流程
AutoCAD建筑设计与范例应用
实例分析
一套完整的建筑施工立面图，应包括正投影方向上可见的一切形体及构造，如建筑的外轮 廓、外部造型、门窗位置及形式；阳台、雨棚、室外台阶等位置和形式；外部装修做法和 必要的尺寸与标高。 对于单体建筑设计而言，一栋建筑设计的外观好坏取决于建筑的立面设计，它是三维模型 和透视图的基础。一栋建筑根据观察方向不同可以有几个方向的立面图，而立面图的绘制 则是建立在建筑平面图基础上的，其尺寸和宽度方向要受建筑平面的约束，而高度方向的 尺寸则是根据每一层的建筑层高和建筑部件，在高度方向的位置而确定的。 房屋有多个立面，通常把房屋的主要出入口或反映房屋外貌主要特征立面图称为正立面图， 从而确定背立面图和左、右侧立面图。有时也可按照房屋的朝向来定立面图的名称，例如 东、西、南、北立面图。如果某些房屋的平面形状比较复杂，还需加画其他的方向或其他 部位的立面图。 建筑立面图的绘制可分为3个阶段进行，即：方案设计阶段、初步设计阶段和施工设计阶段。 其中，方案设计阶段的立面图一般根据平面图设计方案，在完成草图绘制后，再到计算机 上绘图；初步设计阶段的建筑立面设计是以方案设计阶段的立面图、城市规划要求、甲方 造型要求以及总体初步方案造型为根据，对单体建筑立面设计的具体化；施工设计阶段是 指在方案设计阶段以及初步设计阶段的立面图基础确定墙体、门窗、阳台、雨蓬、踏步、 散水、女儿墙等建筑部件的准确形状、尺寸、材料、色彩及施工方法。要把设计方案图付 诸实践，必须进行建筑立面施工图设计。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全局比例因子按比例放大。
8．设置文字样式和标注样式
1）本例使用“A3建筑图模板.dwt”中的文字样式。“汉字”样式采
用“仿宋_GB2312”字体，宽度比例设为0.8，用于书写汉字；“数字”
样式采用“Simplex.shx”字体，宽度比例设为0.8，用于书写数字及特殊
字符。 下一页
上一页
返回主页
９.1 设置绘图环境
2．设置绘图区域
单击下拉菜单栏中的【格式】|【图形界限】命令，设置左下 角坐标为0,0，指定右上角坐标为42000,29700。
3．放大图框线和标题栏
单击【修改】工具栏中的缩放命令按钮 ，选择图框线和标 题栏，指定0,0点为基点，指定比例因子为100。
下一页
上一页
返回主页
９.1 设置绘图环境
4．显示全部作图区域 在【标准】工具栏上的窗口缩放按钮 上按住鼠标 左键，单击下拉列表中的全部缩放命令按钮 ，显示全 部作图区域。 5．修改标题栏中的文本 1）在标题栏上双击鼠标左键，弹出【增强属性编辑 器】对话框。 2）在【增强属性编辑器】的【属性】选项卡下的列 表框中顺序单击各属性，在下面的【值】文本框中依次输 入相应的文本。 3）单击【确定】按钮，标题栏文本编辑完成后如图 注样式】命令，弹出【标注样式 管理器】对话框，选择“建筑”标注样式，然后单击【修改】命令按钮， 弹出【修改标注样式：建筑】对话框，将【调整】选项卡中【标注特征 比例】中的“使用全局比例”修改为100。单击【确定】按钮，返回 【标注样式管理器】对话框，单击【关闭】按钮，完成标注样式的设置。
4．按照图9-3和图9-4所示的尺寸，利用偏移命令， 绘制出全部辅助线。
图9-3 水平辅 助线间距
下一页
图9-4 竖直辅助线间距
返回主页
9.2 绘制辅助线
绘制完成的辅助 线如图9-5所示。
注意：竖直方向
辅助线也可利用已完 成的平面图来绘制。 先将平面图以块的方 式插入到当前图形中， 然后利用其轴线和边 界线或其他特征点完 成竖直辅助线的绘制。
下一页
上一页
返回主页
9.3 绘制底层和标准层立面
2）绘制内轮廓线。单击【修改】工具栏中的偏移命令按钮 ， 输入偏移距离80并回车，然后选择窗外轮廓线HIJG（图9-7）并向内 侧偏移，空格键结束命令。完成的窗户内轮廓线见图9-7。
9．完成设置并保存文件
利用【图层】工具栏中的图层列表框
，
关闭“标题栏”层，然后单击【标准】工具栏中的保存命令按钮 ，
打开【图形另存为】对话框。输入文件名称“住宅正立面图”，单击
【图形另存为】对话框中的【保存】命令按钮保存文件。
至此，绘图环境的设置已基本完成，这些设置对于绘制一幅高
质量的工程图纸而言非常重要。
注意：本例在第七章所创建的样板“A3建筑图模板.dwt”的基础上增
加2个图层，在绘图时可根据需要决定图层的数量及相应的颜色与线型。
下一页
上一页
返回主页
９.1 设置绘图环境
7．设置线型比例
在命令行输入线型比例命令LTS并回车，将全局比例因子设置为 100。
注意：在扩大了图形界限的情况下，为使点划线能正常显示，须将
图9-6 绘制好的地坪线、底层和标准层轮廓线
下一页
上一页
返回主页
9.3 绘制底层和标准层立面
9.3.2 绘制底层和标准层的窗
在绘制窗之前，先观察一下这栋建筑物上一共有多少种类的窗户， 在AutoCAD 2006作图的过程中，每种窗户只需作出一个，其余都可以 利用AutoCAD 2006的复制命令或阵列命令来实现。
９.1 设置绘图环境
图9-1 建筑立面图
下一页
图楼 的立 绘面本 制图章 过为将 程例以 及，图 方详 9 法细 。讲 1
述所 建示 筑的 立住 面宅
返回主页
-
９.1 设置绘图环境
1．使用样板创建新图形文件
单击【标准】工具栏中的新建命令按钮 ，弹出【创建新图 形】对话框。单击使用样板命令按钮 ，从【选择对象】列表框 中选择第七章建立的样板文件“A3建筑图模板.dwt”，单击【确 定】按钮，进入AutoCAD 2006绘图界面。
上一页
返回主页
9.2 绘制辅助线
1．打开9.1节中已存盘的“住宅正立面图.dwg”文件， 进入AutoCAD 2006的绘图界面。
2．将“辅助线”层设置为当前层。单击状态栏中的 【正交】按钮，打开正交状态。
3．通过单击【绘图】工具栏中的直线命令按钮 ， 执行直线命令，在图幅内适当的位置绘制水平基准线和竖 直基准线。
图9-5 绘制完成的辅助线
上一页
返回主页
9.3 绘制底层和标准层立面
9.3.1 绘制底层和标准层的轮廓线
1．将“立面”图层设为当前层，单击状态栏中的【对象捕捉】按
钮，打开对象捕捉方式，然后设置捕捉方式为“端点”和“交点”方式。
2．绘制地坪线
单击【绘图】工具栏中的多段线命令按钮 ，捕捉水平基准线的 左端点A作为起点（图9-6），输入w并回车设置线宽为50，捕捉水平基 准线的右端点D（图9-6），空格键结束命令。
绘制完成的地坪线如图9-6所示。
3．绘制底层和标准层的轮廓线
空格键重复多段线命令，捕捉辅助线的左下角交点B（图9-6）作为 起点，输入w并回车设置线宽为30，依次捕捉辅助线相应交点E F C （图9-6），空格键结束命令。绘制好的底层和标准层轮廓线如图9-6所 示。
下一页
返回主页
9.3 绘制底层和标准层立面 9.3.1 绘制底层和标准层的轮廓线
绘制窗户的步骤如下：
1．将“立面”层设为当前层，同时将状态栏中的【对象捕捉】按 钮打开，选择“交点”和“垂足”捕捉方式。
2．绘制底层最左面的窗 1）绘制窗户的外轮廓线。单击【绘图】工具栏中的矩形命令按 钮 ，捕捉辅助线上窗左下角点的位置G（图9-7）作为第一个角点的 位置，输入窗外轮廓线右上角的相对坐标@2400,1700，回车完成的窗 户外轮廓线HIJG的绘制，如图9-7所示。
下一页
上一页
返回主页
９.1 设置绘图环境
图9-2 编辑完成的标题栏文本
6．修改图层
1）单击【图层】工具栏中的图层管理器按钮 ，弹出【图层特性管 理器】对话框，单击新建按钮 ，新建2个图层：辅助线、立面。
2）设置颜色。设置辅助线层颜色为红色。 3）设置线型。将“辅助线”层的线型设置为“CENTER2”， “立面” 层的线型保留默认的“Continuous”实线型。 4）单击【确定】按钮，返回到AutoCAD作图界面。
