电梯尺寸和载重量

电梯原理结构电梯的基本结构是：一条垂直的电梯井内，放置一个上下移动的轿箱(Cab)。

电梯井壁装有导轨，与轿箱上的导靴限制轿箱的移动。

轿箱的支撑及升降有两种方法：曳引式、液压式。

1.电梯参数1)电梯的用途：客梯、货梯、消防梯等2)载重(kg)：400、630、800、1000、1250、1600、2000、2500等。

对于乘客电梯常用乘客人数(一般按75kg／人)这一参数表示3)速度(m／s)：0．63、1．06、1．60、1．75、2．50、4．00m／s等4)拖动方式：拽引式、液压式等5)控制方式：群控、并联、单体集选等6)轿厢尺寸（与载重、井道相关）7)厅、轿门的型式：中分式、旁开式、直分式等，按功能分：普通门、消防门双折门，按控制分：自动门、手动门8)层站数：如电梯实际行程15层，有11个出入轿厢的层门，则为15层／11站 2.电梯的分类1)按用途分：客梯、货梯、消防梯等2)按速度分3)按拖动方式分：直流、交流、液压、齿轮、螺杆、直线电机4)按操纵控制方式分：5)按有无司机分6)按机房位置分7)按曳引机结构分：有齿曳引电梯（有减速器）、无齿曳引电梯（没有减速器）8)其它用途的特殊梯和自动扶梯、自动人行道3.电梯的基本要求1)安全可靠，方便舒适。

2)起、制动平稳，噪音低，故障率低。

3)操作方便，平层准确。

a)速度特性①电梯速度：当电源为额定频率和额定电压的情况下，轿厢在50％额定载荷时，向下运行至行程中段时的速度，不得大于额定速度的105％，且不得小于额定速度的92％。

②加速度：起动和制动的加、减速度最大值不应大于1．5m／s2。

当额定速度1．0m／s≤V≤2．0m／s时，平均加、减速度应不小于0．48m／s2；当额定速度为2．0m／s<V≤2．5m／s时，加、减速度平均值不应小于0．65m／s2。

③轿厢振动加速度：垂直方向和水平方向的振动加速度应分别不大于25cm／s2和15cm／s2。

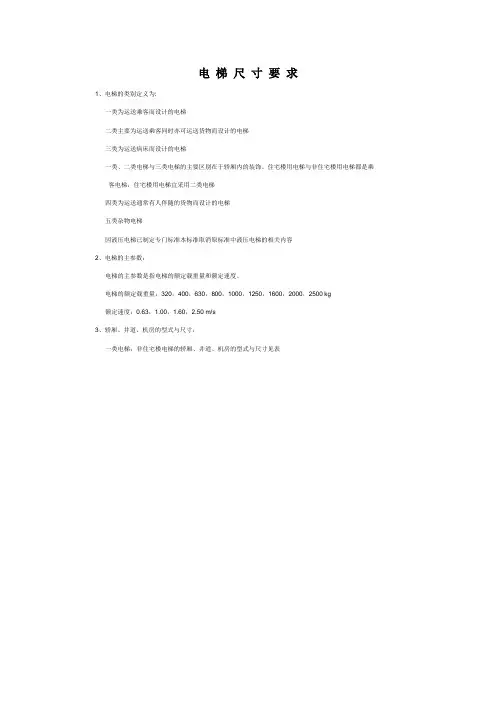

电梯尺寸要求1、电梯得类别定义为:一类为运送乘客而设计得电梯二类主要为运送乘客同时亦可运送货物而设计得电梯三类为运送病床而设计得电梯一类、二类电梯与三类电梯得主要区别在于轿厢内得装饰。

住宅楼用电梯与非住宅楼用电梯都就是乘客电梯,住宅楼用电梯宜采用二类电梯四类为运送通常有人伴随得货物而设计得电梯五类杂物电梯因液压电梯已制定专门标准本标准取消原标准中液压电梯得相关内容2、电梯得主参数:电梯得主参数就是指电梯得额定载重量与额定速度。

电梯得额定载重量:320,400,630,800,1000,1250,1600,2000,2500 kg额定速度:0、63,1、00,1、60,2、50 m/s3、轿厢、井道、机房得型式与尺寸:一类电梯:非住宅楼电梯得轿厢、井道、机房得型式与尺寸见表住宅楼电梯得轿厢、井道、机房得型式与尺寸见表三类电梯:病床电梯得轿厢、井道、机房得型式与尺寸见表二类电梯得轿厢、井道、机房得型式与尺寸应从一类与三类电梯得尺寸中选择。

4、轿厢有关规定:在各种类型建筑物中,至少应配置一台能使残疾人乘轮椅进出得电梯,这类用于残疾人得电梯必须满足这种用途要求得各种条件(尺寸控制装置得位置等)并用符号表示。

5、住宅电梯:额定载重量为320kg与400kg得电梯,轿厢只允许运送人、额定载重量为630kg得电梯,轿厢允许运送童车与残疾人员乘坐得轮椅、定载重量为1000kg得电梯,轿厢还能运送家具与手把可拆卸得担架、6、病床电梯:额定载重量为1600kg与2000kg得电梯,轿厢应能满足大部分疗养院与医院得需要、额定载重量为2500kg得电梯,轿厢应能将躺在病床上得人连同医疗救护设备一齐运送、7、井道有关规定:规定得电梯井道水平尺寸就是用铅锤测定得最小净空尺寸。

允许偏差值为:当高度小于等于30m得井道:0/+25mm;当高度大于30m小于60m得井道:0/+35mm;当高度大于60m小于90m得井道:0/+50mm。

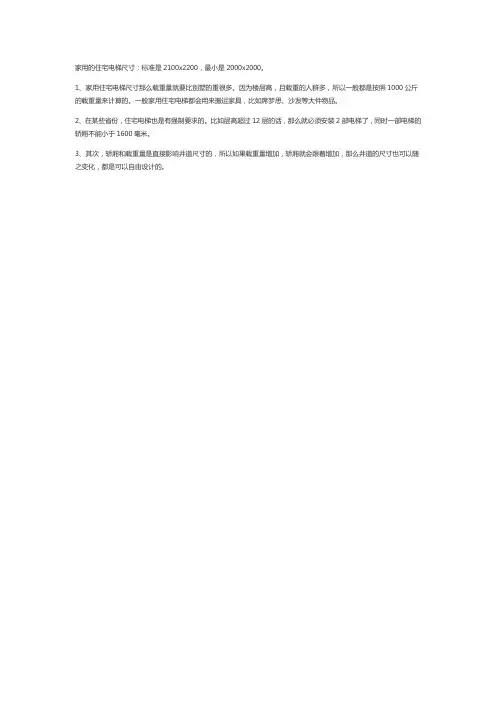

家用的住宅电梯尺寸：标准是2100x2200，最小是2000x2000。

1、家用住宅电梯尺寸那么载重量就要比别墅的重很多。

因为楼层高，且载重的人群多，所以一般都是按照1000公斤的载重量来计算的。

一般家用住宅电梯都会用来搬运家具，比如席梦思、沙发等大件物品。

2、在某些省份，住宅电梯也是有强制要求的。

比如层高超过12层的话，那么就必须安装2部电梯了，同时一部电梯的轿厢不能小于1600毫米。

3、其次，轿厢和载重量是直接影响井道尺寸的，所以如果载重量增加，轿厢就会跟着增加，那么井道的尺寸也可以随之变化，都是可以自由设计的。

电梯标准配置基本参数载重量：800kg (10人)速度：1m∕s最大层数： 32站最大提升高度：80m控制方式：VVVF控制（全数字化控制、低噪音变频器）结合PMSM 无齿轮系统，32位复数电脑分散控制。

驱动方式：永磁同步无齿轮系统（曳引机、门机系统）。

操作方式：单控{发纹不锈钢面板}【数字式楼层显示器、方向指示、对讲机、紧急呼叫按钮、开∕关门按钮、选层按钮（可消除错误选择）、司机操作锁定盒】。

门机系统：VVVF控制（全数字化控制、低噪音变频器）结合PMSM 无齿轮系统。

开门方式：2CO（中开），开门宽度800mm,高度2100mm。

轿厢装饰：钢板涂装（轿厢尺寸1400mm*1350mm）。

轿顶：按标准配置【SL-1、2、3选一；轿顶前部送风（附风扇）；轿壁、门、楣（钢板涂装）；门柱（钢板涂装，一体化）；地板（标准配置）】。

标准厅门：小门套（钢板涂装）；门（钢板涂装）；候梯厅楼层显示器（数字楼层显示）；呼梯按钮（微动式按钮）；地坎（硬质铝合金）。

停电时自动平层装置：外电停电时，该装置可以提供蓄电池电源，自动将电梯运行到最近层站并开门，防止乘客困在电梯内。

满员自动通过功能：如果乘客满员，电梯暂不相应候梯厅呼梯指令，直驶运行，防止不必要的停梯，消除了时间和能源上的浪费，提高电梯的运行效率。

照明、换气扇自动关闭功能：在规定时间内，没有呼梯指令，轿厢内的照明、风扇会自动关闭节约能源。

IC 卡系统：需刷卡选层按钮接受指令。

轿厢电子报站钟：到站钟鸣。

消防：火灾发生时，电梯自动速降至首层。

曳引机电机容量：4.7kw～5.5kw 。

电梯主参数及轿厢、井道、机房的型式与尺寸（一）1、电梯的类别定义为:一类为运送乘客而设计的电梯二类主要为运送乘客同时亦可运送货物而设计的电梯三类为运送病床而设计的电梯一类、二类电梯与三类电梯的主要区别在于轿厢内的装饰。

住宅楼用电梯与非住宅楼用电梯都是乘客电梯，住宅楼用电梯宜采用二类电梯四类为运送通常有人伴随的货物而设计的电梯五类杂物电梯因液压电梯已制定专门标准本标准取消原标准中液压电梯的相关内容2、电梯的主参数：电梯的主参数是指电梯的额定载重量和额定速度。

电梯的额定载重量：320，400，630，800，1000，1250，1600，2000，2500 kg额定速度：0.63，1.00，1.60，2.50 m/s3、轿厢、井道、机房的型式与尺寸：一类电梯：非住宅楼电梯的轿厢、井道、机房的型式与尺寸见表住宅楼电梯的轿厢、井道、机房的型式与尺寸见表三类电梯：病床电梯的轿厢、井道、机房的型式与尺寸见表二类电梯的轿厢、井道、机房的型式与尺寸应从一类和三类电梯的尺寸中选择。

4、轿厢有关规定：在各种类型建筑物中，至少应配置一台能使残疾人乘轮椅进出的电梯，这类用于残疾人的电梯必须满足这种用途要求的各种条件（尺寸控制装置的位置等）并用符号表示。

5、住宅电梯：额定载重量为320kg和400kg的电梯,轿厢只允许运送人.额定载重量为630kg的电梯,轿厢允许运送童车和残疾人员乘坐的轮椅.定载重量为1000kg的电梯,轿厢还能运送家具和手把可拆卸的担架. 6、病床电梯：额定载重量为1600kg和2000kg的电梯,轿厢应能满足大部分疗养院和医院的需要.额定载重量为2500kg的电梯,轿厢应能将躺在病床上的人连同医疗救护设备一齐运送.7、井道有关规定：规定的电梯井道水平尺寸是用铅锤测定的最小净空尺寸。

允许偏差值为：当高度小于等于30m的井道：0/+25mm;当高度大于30m小于60m的井道：0/+35mm;当高度大于60m小于90m的井道：0/+50mm。

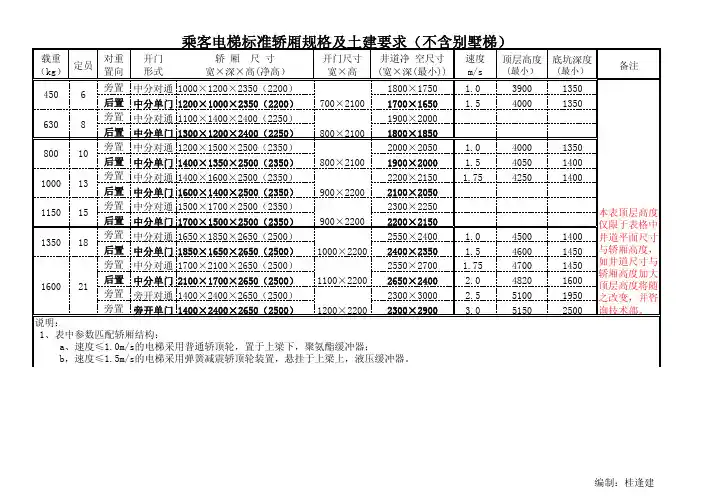

都以常见轿厢尺寸为例吧客梯：630kg（8人）轿厢尺寸1100x1400，有机房电梯（一般对重后置）井道尺寸1700x2100无机房电梯（一般对重侧置）井道尺寸1800x1800800kg（10人）轿厢尺寸1350x1400，有机房电梯（一般对重后置）井道尺寸1900x2100无机房电梯（一般对重侧置）井道尺寸2000x19001000kg（13人）轿厢尺寸1600x1400，有机房电梯（一般对重后置）井道尺寸2200x2100无机房电梯（一般对重侧置）井道尺寸2300x19001350kg（18人）轿厢尺寸1900x1500，有机房电梯（一般对重后置）井道尺寸2500x2300无机房电梯（一般对重侧置）井道尺寸2600x20001600kg（21人）轿厢尺寸1900x1700，有机房电梯（一般对重后置）井道尺寸2500x2500无机房电梯（一般对重侧置）井道尺寸2600x2300货梯尺寸差异比较大：但总的面积在国标里有要求，给你个通用一点计算方式吧井道宽=轿厢净宽+1300左右吧；井道深=轿厢深+600左右吧（对重侧置的时候）井道宽=轿厢净宽+900左右吧；井道深=轿厢深+1200左右吧（对重后置的时候）U型观光梯一般都在1000kg左右轿厢一般就1300x1800差不多吧钢结构井道给个宽度在2200-2400之间，具体看开门尺寸。

结构深度在1500左右就行，后壁空着就行。

两个电梯井可以共用一个井道，不过中间得有分隔梁，就是间隔不大于2500mm 的厚度在200左右，高度在300左右的结构过梁，用来固定导轨支架。

U型电梯的尺寸每个厂家设计的样式的有差异，不比普通电梯，如果要说细致一些，在这上面恐怕说不清楚哦，如果你还有其他问题，可以给我留言联系我。

希望对你有帮助我们平时所说的电梯面积就是指轿厢面积，从标准角度理解应当是轿厢最大有效面积。

关于轿厢最大有效面积，GB7588-2003有明确的规定：一、乘客电梯和病床电梯的轿厢最大有效面积1 乘客电梯和病床电梯的轿厢有效面积应予以限制，其额定载重量和最大有效面积之间存在一对对应关系，部分常用额定载重量的轿厢最大有效面积见表1。

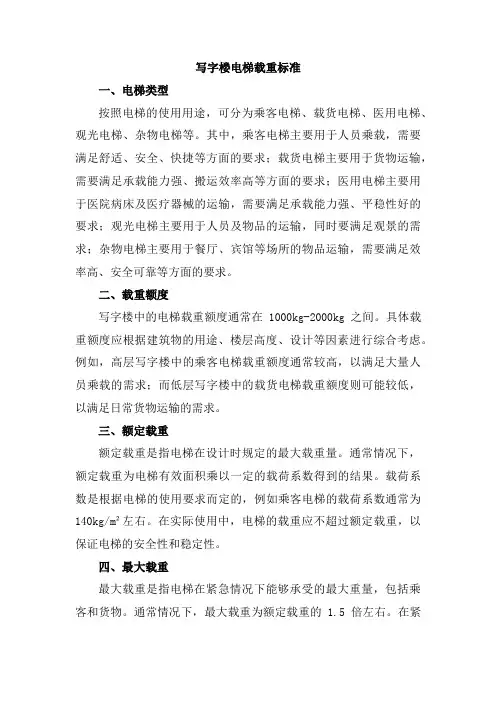

写字楼电梯载重标准一、电梯类型按照电梯的使用用途，可分为乘客电梯、载货电梯、医用电梯、观光电梯、杂物电梯等。

其中，乘客电梯主要用于人员乘载，需要满足舒适、安全、快捷等方面的要求；载货电梯主要用于货物运输，需要满足承载能力强、搬运效率高等方面的要求；医用电梯主要用于医院病床及医疗器械的运输，需要满足承载能力强、平稳性好的要求；观光电梯主要用于人员及物品的运输，同时要满足观景的需求；杂物电梯主要用于餐厅、宾馆等场所的物品运输，需要满足效率高、安全可靠等方面的要求。

二、载重额度写字楼中的电梯载重额度通常在1000kg-2000kg之间。

具体载重额度应根据建筑物的用途、楼层高度、设计等因素进行综合考虑。

例如，高层写字楼中的乘客电梯载重额度通常较高，以满足大量人员乘载的需求；而低层写字楼中的载货电梯载重额度则可能较低，以满足日常货物运输的需求。

三、额定载重额定载重是指电梯在设计时规定的最大载重量。

通常情况下，额定载重为电梯有效面积乘以一定的载荷系数得到的结果。

载荷系数是根据电梯的使用要求而定的，例如乘客电梯的载荷系数通常为140kg/m²左右。

在实际使用中，电梯的载重应不超过额定载重，以保证电梯的安全性和稳定性。

四、最大载重最大载重是指电梯在紧急情况下能够承受的最大重量，包括乘客和货物。

通常情况下，最大载重为额定载重的1.5倍左右。

在紧急情况下，如火灾、地震等，乘客和工作人员可以迅速撤离高层建筑，保证生命安全。

五、电梯尺寸电梯尺寸包括轿厢的尺寸、门洞的大小等。

轿厢尺寸通常根据电梯的额定载重和最大载重来确定，门洞的大小则根据建筑物的结构和设计来确定。

在选择电梯时，应根据建筑物的实际情况和实际需求进行综合考虑，选择合适的电梯尺寸。

六、承载要求写字楼中的电梯承载要求包括承重梁的强度、机房的处理、导轨的安装等。

承重梁的强度需要按照国家规范进行设计和施工，以保证其能够承受电梯的最大载重量；机房的处理需要符合国家规范和设计要求，保证其稳定性和安全性；导轨的安装需要保证其平直度和垂直度，以确保电梯运行的平稳性和安全性。

电梯尺寸要求1、电梯的类别定义为:一类为运送乘客而设计的电梯二类主要为运送乘客同时亦可运送货物而设计的电梯三类为运送病床而设计的电梯一类、二类电梯与三类电梯的主要区别在于轿厢内的装饰。

住宅楼用电梯与非住宅楼用电梯都是乘客电梯，住宅楼用电梯宜采用二类电梯四类为运送通常有人伴随的货物而设计的电梯五类杂物电梯因液压电梯已制定专门标准本标准取消原标准中液压电梯的相关内容2、电梯的主参数：电梯的主参数是指电梯的额定载重量和额定速度。

电梯的额定载重量：320，400，630，800，1000，1250，1600，2000，2500 kg额定速度：0.63，1.00，1.60，2.50 m/s3、轿厢、井道、机房的型式与尺寸：一类电梯：非住宅楼电梯的轿厢、井道、机房的型式与尺寸见表住宅楼电梯的轿厢、井道、机房的型式与尺寸见表三类电梯：病床电梯的轿厢、井道、机房的型式与尺寸见表二类电梯的轿厢、井道、机房的型式与尺寸应从一类和三类电梯的尺寸中选择。

4、轿厢有关规定：在各种类型建筑物中，至少应配置一台能使残疾人乘轮椅进出的电梯，这类用于残疾人的电梯必须满足这种用途要求的各种条件（尺寸控制装置的位置等）并用符号表示。

5、住宅电梯：额定载重量为320kg和400kg的电梯,轿厢只允许运送人.额定载重量为630kg的电梯,轿厢允许运送童车和残疾人员乘坐的轮椅.定载重量为1000kg的电梯,轿厢还能运送家具和手把可拆卸的担架.额定载重量为1600kg和2000kg的电梯,轿厢应能满足大部分疗养院和医院的需要.额定载重量为2500kg的电梯,轿厢应能将躺在病床上的人连同医疗救护设备一齐运送.7、井道有关规定：规定的电梯井道水平尺寸是用铅锤测定的最小净空尺寸。

允许偏差值为：当高度小于等于30m的井道：0/+25mm;当高度大于30m小于60m的井道：0/+35mm;当高度大于60m小于90m的井道：0/+50mm。

以上偏差仅适用于对重装置使用刚性金属导轨的电梯。

都以常见轿厢尺寸为例吧客梯：630kg（8人）轿厢尺寸1100x1400，有机房电梯（一般对重后置）井道尺寸1700x2100无机房电梯（一般对重侧置）井道尺寸1800x1800kg（10人）轿厢尺寸1350x1400，有机房电梯（一般对重后置）井道尺寸1900x2100无机房电梯（一般对重侧置）井道尺寸2000xkg（13人）轿厢尺寸1600x1400，有机房电梯（一般对重后置）井道尺寸2200x2100无机房电梯（一般对重侧置）井道尺寸2300xkg（18人）轿厢尺寸1900x1500，有机房电梯（一般对重后置）井道尺寸2500x2300无机房电梯（一般对重侧置）井道尺寸2600xkg（21人）轿厢尺寸1900x1700，有机房电梯（一般对重后置）井道尺寸2500x2500无机房电梯（一般对重侧置）井道尺寸2600x2300货梯尺寸差异比较大：但总的面积在国标里有要求，给你个通用一点计算方式吧井道宽=轿厢净宽+1300左右吧；井道深=轿厢深+600左右吧（对重侧置的时候）井道宽=轿厢净宽+900左右吧；井道深=轿厢深+1200左右吧（对重后置的时候）U型观光梯一般都在1000kg左右轿厢一般就1300x1800差不多吧钢结构井道给个宽度在2200-2400之间，具体看开门尺寸。

结构深度在1500左右就行，后壁空着就行。

两个电梯井可以共用一个井道，不过中间得有分隔梁，就是间隔不大于2500mm的厚度在200左右，高度在300左右的结构过梁，用来固定导轨支架。

U型电梯的尺寸每个厂家设计的样式的有差异，不比普通电梯，如果要说细致一些，在这上面恐怕说不清楚哦，如果你还有其他问题，可以给我留言联系我。

希望对你有帮助我们平时所说的电梯面积就是指轿厢面积，从标准角度理解应当是轿厢最大有效面积。

关于轿厢最大有效面积，GB7588-2003有明确的规定：/ B9 ?1 w1 E9 ~* {5 B一、乘客电梯和病床电梯的轿厢最大有效面积. U! q; [6 L+ V0 { T1乘客电梯和病床电梯的轿厢有效面积应予以限制，其额定载重量和最大有效面积之间存在一对对应关系，部分常用额定载重量的轿厢最大有效面积见表1。

3吨电梯标准尺寸
电梯的标准尺寸是根据其额定载重量和乘客数量来确定的，而不是根据重量来确定的。

3吨电梯应该是指其额定载重量为3吨，而不是指电梯本身的重量。

根据国家标准《电梯尺寸》(GB 7588-2018)，3吨电梯的标准尺寸为：
- 钢丝绳悬挂和液压直梯：门宽1000mm，井道高度不小于2500mm，底坑深度不小于1350mm，顶层高度不小于
4200mm。

- 电梯机房：机房内最小净高不小于2400mm，最小净宽不小于1200mm，通郎宽度不小于800mm。

- 电梯井道：井道宽度不小于1400mm。

需要注意的是，具体的电梯尺寸还会根据不同厂家的设计和客户的需求而有所不同，以上仅为一般情况下的标准尺寸范围。

在实际项目中，应根据具体情况进行具体设计和安装。

家用电梯载重量标准和人数
一、电梯类型
家用电梯主要有两种类型：液压式和曳引式。

液压式电梯通常采用钢丝绳作为承重结构，具有较高的载重量，但需要较大的安装空间。

曳引式电梯则采用钢缆或链条作为承重结构，具有更高的运行效率和更长的使用寿命。

二、电梯尺寸
电梯的尺寸通常根据载重量和乘坐人数来确定。

一般来说，载重量越大，电梯的尺寸也就越大。

此外，电梯的尺寸还会受到建筑结构、安装位置等因素的影响。

三、建筑结构
建筑结构对电梯的尺寸和载重量有着直接的影响。

例如，混凝土结构的建筑通常需要更厚的墙体和更大的安装空间，因此需要选择更大尺寸的电梯。

钢结构建筑则具有更大的灵活性，可以根据需要选择不同尺寸的电梯。

四、电梯设计
电梯设计也会影响其载重量和乘坐人数。

例如，采用先进的电梯控制系统和高效的驱动系统可以大大提高电梯的运行效率，从而增加其载重量和乘坐人数。

此外，电梯的设计还会影响到其美观度、舒适度和安全性等方面。

总的来说，家用电梯的载重量标准和人数需要根据具体的电梯类型、尺寸、建筑结构和设计等因素来确定。

在选择家用电梯时，需要根据自身的需求和实际情况进行综合考虑，选择最适合自己的电梯类型和尺寸。

电梯的计量单位全文共四篇示例，供读者参考第一篇示例：目前在中国，电梯的计量单位主要包括以下几个方面：载重量、速度、电梯井道尺寸、电梯轿厢尺寸等。

这些计量单位在电梯的设计、安装和维护中都具有重要的意义，下面我们分别来介绍一下这些计量单位的作用和相关要求。

首先是载重量。

电梯的设计载重量是指电梯轿厢能够承载的最大重量，通常以千克为单位。

设计载重量是根据建筑物的用途和人流量等因素来确定的，设计载重量过小会导致电梯运行过程中出现超载现象，从而影响电梯的安全性和稳定性。

设计载重量的计量单位对于电梯的安全性能至关重要。

其次是速度。

电梯的速度是指电梯轿厢在垂直方向上的运行速度，通常以米/秒为单位。

电梯的速度通常根据建筑物的高度和使用需求来确定，速度过低会导致运行效率低下，速度过高则可能影响乘客的舒适感受和安全性。

在设计和安装电梯时，需要根据建筑物的实际情况来确定合适的速度计量单位。

再次是电梯井道尺寸。

电梯井道尺寸是指电梯轿厢在垂直方向上的行程高度和横向宽度，通常以毫米为单位。

井道尺寸的合理设计是确保电梯轿厢能够安全运行的前提，太小的井道尺寸会限制电梯的运行空间，影响电梯的正常运行，因此在设计和施工过程中需要遵循相关规范要求，确保井道尺寸的合理性。

最后是电梯轿厢尺寸。

电梯轿厢尺寸是指电梯轿厢的长、宽、高等尺寸参数，通常以毫米为单位。

轿厢尺寸的设计需要考虑乘客的需求和使用便利性，轿厢尺寸过小会使乘客感到拥挤和不舒适，轿厢尺寸过大则会增加电梯运行的能耗和成本。

在设计电梯轿厢尺寸时需要兼顾乘客的舒适感和电梯的运行效率。

电梯的计量单位是为了确保电梯的安全性能和可靠性而进行规范和监控的重要手段。

在设计、安装和维护电梯时，需要严格遵守相关规范要求，合理设置电梯的载重量、速度、井道尺寸和轿厢尺寸等计量单位，以保障乘客的安全和舒适。

希望通过对电梯计量单位的了解，能够更好地了解电梯的运行机制和安全性能，确保电梯在使用过程中能够正常运行，为社会生活提供更便利的交通服务。
