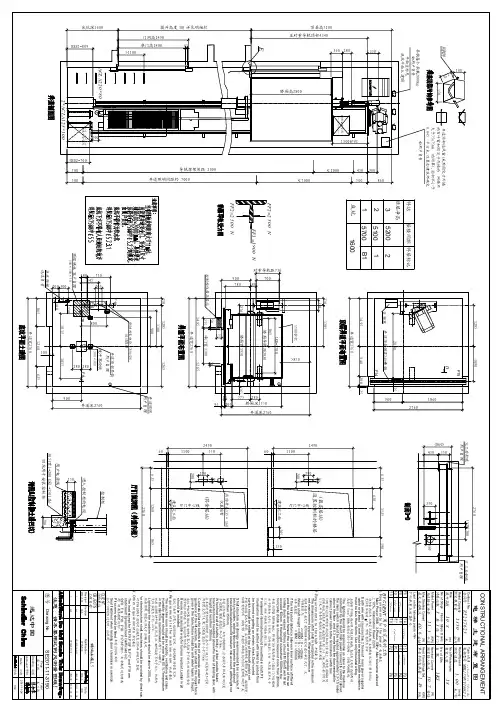

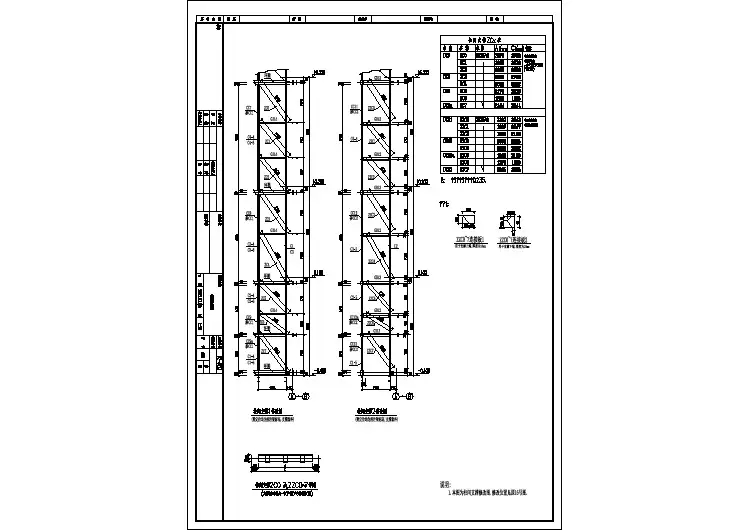

无机房电梯土建图TKJW800

目录1．前言2．电梯的主要参数3．传动系统的计算4．其他主要部件的计算1、前言本计算书依据GB7588、GB10058、GB10059、GB10060及Q/PFAA03-2002有关标准及有关设计手册,对TKJ1000/1.0-JXW(VF)交流集选控制变压变频调速,无机房住宅电梯的传动系统及主要部件进行了计算、校核与选用。

2、电梯的主要参数2.1 额定载重量Q=1000kg（13人）2.2 空载轿厢质量P=1000kg2.3 随行电缆及裣装置质量P2=220kg适用提升高度45米，随行电梯以30米计算2.4 额定速度：V=1.0W/S2.5 平衡系数：kp应为40%~50%，取kp=45%=0.452.6 电引包角：α=1800=πrad2.7 电引方式：α：12.8 限速器动作速度V1应为：1.15V≤V1＜1.25 V1+ 0.25/V即1.15m/s＜V1＜1.5m/s2.9 限速器超速开关动作速度大V2=1.25m/s2.10 安全钳：LSG-03型渐进式安全钳额定速度≤1.8m/s2.11 电梯钢丝绳8×19s+NF-10-1500(双)右交3．4 钢丝绳端接装置强度的计算3．5 曳引条件计算安全系数=20878.10445TnN=⨯=>[12]3．4 钢丝绳端接装置强度的计算钢丝绳与其端接装置的接合处按GB7588第9.2.3.1条的规定至少应能承受钢丝绳最小破断负荷的80％。

现端接装置（绳头装置），采用材料是30号钢，螺纹直径为M16（粗牙，螺距2 mm ），小径d1=14mm，且端接装置最危险截面在螺纹小径处。

最危险截面面积为A min262221minm1094.153mm94.153144d4A-⨯==⋅π=⋅π=查GB3098.1和GB3098.2不得和螺母纹的保证应为Sp=610Mpa大于螺栓螺纹的保证应力Sp=600Mpa计算按式Sp min≤80%N（钢丝绳）Sp min=600×153.94×10-6=92364N80%N（钢丝绳）=0.8×44KN=044000=35200N∴Sp×A min>80%N（钢丝绳）(约2.6倍强度满足)3．5 曳引条件计算曳引应满足下列条件：α≤⨯⨯f2121eCCTT式中：21TT——载有125％额定载荷的轿厢位于最低层站工况:（1）及空载轿厢位于最高层站的情况下工况（2）曳引轮两边曳引绳中的较大静力与较小静力之比。

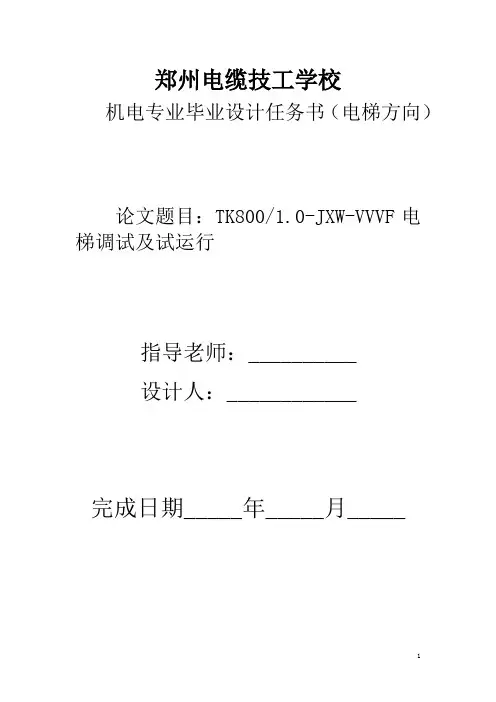

郑州电缆技工学校机电专业毕业设计任务书（电梯方向）论文题目：TK800/1.0-JXW-VVVF电梯调试及试运行指导老师：__________设计人：____________完成日期_____年_____月_____电梯调试及试运行流程分析摘要：电梯是一种具有复杂的机械传动和具有高科技的电气自动控制的机电一体化的设备。

其控制系统为其大脑，需要调试人员精算调试及投入使用前的试运行调试试验。

电梯调试是电梯从安装完成到电梯监督检验（验收）之间的必经的一个很重要的程序，直接关系到电梯是否可以安全舒适、长期有效地为电梯用户提供服务，调试过程需要机械、电气安装人员、电梯调试员有机地配合进行。

调试工作的好坏直接决定着该电梯的使用效果和电梯的稳定性及可靠性，决定着电梯的质量，至关重要。

关键词：电梯、电梯调试、试运行、流程分析、注意点目录引言第一章:电梯控制系统简介1.1.NICE3000电梯控制系统简介1.2新时达电梯控制系统简介1.3蓝光电梯控制系统简介第二章:电梯调试2.1调试前安全检查2.2慢车调试2.3电机调谐2.4门机调试2.5快车调试2.6称重自学习第三章:电梯运行3.1检修试运行3.2快车试运行3.3快车运行第四章：结论参考文献...........致谢............随着我国经济的快速发展和城镇化进程的不断深入，我国的电梯行业正经历着一个高速发展期。

电梯是把电动机作为主动力的一种垂直升降机，一般用于高层建筑之中。

但由于电梯市场的迅速发展，电梯的台数也迅速增加，电梯产品的安全问题也逐渐增加，电梯产品的安全问题也逐渐成为困扰电梯行业发展的难题。

故本文根据G7588--3003发布的《电梯制造与安装安全规范》和《电梯安装验收规范》GB/T10060-2011和默纳克NICE3000一体机使用说明书说明书，对电梯调试及试运行阶段的流程规范注意点进行了简要分析。

结合当前电梯控制系统的主要应用介绍了国产电梯控制系统的应用特点。

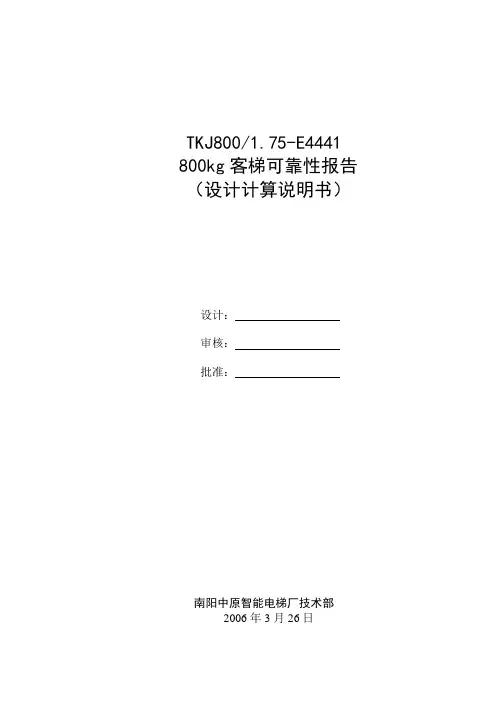

TKJ800/1.75-E4441 800kg客梯可靠性报告（设计计算说明书）设计：审核：批准：南阳中原智能电梯厂技术部2006年3月26日目录1、概述2、井道内各部件之间的间隙和保护3、驱动主机的型式和参数4、悬挂、补偿装置的说明5、轿厢和门系统的说明6、门系统的说明资料7、安全钳8、缓冲器9、限速器10、导轨的说明资料11、曳引条件的计算12、轿厢架强度和刚度的计算13、门锁的确定14、机械防护的说明15、主要参考文献1、概述1.1电梯主要技术参数：额定载重Q：800kg额定速度V：1.75m/s平衡系数ψ：45%曳引比r：1：1试验样梯的行程H：53.1m乘客人数：10人服务层站数：19层/18站/18门曳引包角α：155°轿厢自重P：860kg对重质量：1283kg1.2电梯的拖动调速方式、控制方式和控制装置类型拖动调速方式：调压调频调速微机控制控制方式：集选控制控制装置类型：全微机2、井道内各部件之间的间隙和保护2.1轿厢与对重之间的水平运动间隙，由本梯土建布置图可计算出为78mm；宁波申菱TKP131-06中分开门机与井道壁的水平运动间隙单边各为120mm,以上两项间隙均符合GB7588-2003中的11.3条所述。

2.2电梯井道内表面与轿厢地坎的水平距离为115mm, 符合GB7588-2003中的11.2.1条所述电梯井道内表面与轿厢地坎的水平距离不应大于0.15m。

2.3对重运行区域防护采用对重底坑栅栏。

对重底坑栅栏由3个对重栅栏和12个箍脚组成，每个对重栅栏高800mm，第一个对重栅栏离底坑地面不大于300mm，箍脚长度与平衡块之间的水平运动间隙为50mm.对重底坑栅栏简图如下：3 、驱动主机的型式和参数3.1驱动主机的参数驱动主机的型号：FYJ200制造商名称：江苏常熟通润驱动电机的型号：YTTD160TVF3-4额定功率：15kw额定电压：380V额定频率：50HZ额定转速：1440rpm减速箱的类型：蜗轮蜗杆曳引轮的节径：φ530绳槽数量：5减速比：47：2绳槽形状：带切口的半圆槽绳槽尺寸：β=90°,γ=30°3.2曳引机选型计算：3.2.1曳引机功率PD=(1-ψ)Qv/102η式中：Q为轿厢载重量，ψ为平衡系数，ψ=0.45，η为电梯机械传动系数总效率，η=0.691（曳引机厂家提供）则：PD=(1-ψ)Qv/102η=(1-0.45) ×800×1.75/102×0.691=10.92(kw)而江苏常熟通润FYJ200曳引机功率为15kw，故符合要求。

For personal use only in study and research; not for commercial use无机房电梯目前国内无机房电梯最高速度可达2.5m/s, 提升高度70米，载重量1600KG随着建筑业的发展，进入９０年代世界各大电梯公司纷纷研制出无机房电梯，无机房电梯成了电梯行业的热门话题，也成了各种电梯展和电梯技术研讨会的热点。

无机房电梯不是简单的将电梯的机房去掉，而是电梯设计观念上的变革和进步。

无机房电梯的应用，节省了建筑物的空间，减少了建筑成本。

省掉建筑物顶端的机房给建筑物的外观设计带来更大的灵活性。

更重要的是随之应用的一些新技术，新部件，使电梯的性能进一步提高，更加节省能源，更加环保。

无机房电梯是电梯工业的一个重要的发展方向。

如今，各大电梯公司推出的无机房电梯，要么申请了专利，如通力电梯公司采用碟形无齿同步曳引机制造的无机房电梯；要么采用了自己的专有技术，如OTIS公司最近推出的GEN2无机房电梯，采用钢丝带取代了钢丝绳，使得主机的驱动轮直径也相应减少，曳引机体积更小。

一、无机房电梯常见的井道布置形式１．主机上置式这种布置方式中，主机放在井道顶层轿厢和电梯井道壁之间的空间，为了使控制柜和主机之间的连线足够短，一般将控制柜放在顶层的厅门旁边，这样也便于检修和维护。

２．主机下置式主机放在井道的底坑部分，放在底坑轿厢和对重之间的投影空间上，控制柜一般采取壁挂形式。

这种放置方式给检修和维护也提供了方便．３．主机放在轿厢上主机放在轿厢的顶部，控制柜放在轿厢侧面，这种布置方式，随行电缆的数量比较多。

４．主机和控制柜放在井道侧壁的开孔空间内这种方式对主机和控制柜的尺寸无特殊要求，但是要求开孔部份的建筑要有足够厚度，并要留有检修门．几种无机房电梯井道布置示意图如下：主机上置式主机下置式主机置于轿箱顶二、无机房电梯对驱动主机和控制系统的要求大家知道无机房电梯省去了传统的电梯机房，一般情况下将电梯驱动主机和控制系统以及一些其它的部件统统放到了井道中。

目录1、概述2、引用标准及参考文献3、主要技术性能参数4、曳引系统的计算5、曳引条件计算6、悬挂绳安全系数计算7、导轨强度与变形计算8、结构计算9、缓冲器的验算10、安全钳的选用11、限速器的选用12、顶层空间和底坑的计算13、轿厢净面积计算14、轿厢通风面积的计算1、概述：TWJ800/1.75m/s (VVVF)交流变频变压无机房电梯，是我公司吸收引进国内最新技术，研制开发的，针对电梯井道环境相对苛刻，不能设立机房的建筑物中安装的乘客电梯。

该电梯的主控元件采用苏州默纳克一体机，富士接触器，其他安全部件采用国内知名电梯配套厂家生产的产品，从而保证了产品的高性能、高质量、和高稳定性，以满足用户的需要。

本设计计算书主要针对曳引系统、悬挂系统及安全装置等进行验算。

2、引用标准及参考文献：（1）GB7588-2003《电梯制造与安装安全规范》；（2）GB/T10058-2009《电梯技术条件》；（3）GB/T10059-1997《电梯试验方法》；（4）GB/T10060-93《电梯安装验收规范》；（5）GB8903-2005《电梯用钢丝绳》；（6）JG/T5072.1-1996《电梯T型导轨》；（7）《机械工程手册》第67篇第8章电梯（机械工程手册编辑委员会编）；（8）《机械工程手册》（日本机械学会编）；（9）《电梯与自动扶梯原理、结构、安装、测试、》（上海交通大学出版社）；3、主要技术性能参数a.电梯种类：无机房乘客电梯；b.电梯型号：TWJ800/1.75 (VVVF)c.轿厢净尺寸：1250X1500（宽X深），中分门；d.载重量Q=800kg；e. 轿厢自重P=960kg；f. 曳引比：2：1；i=2；g. 对重重量Mcwt=1650；h. 提升高度h=50.65m；i. 顶层高度（OH）=5.3m；j. 井道全高H=57.95m；k. 対重轮=轿底轮=φ400；l.根据GB7588-2003规定K电梯平衡系数在0.4~0.5范围内，取K=0.5;m.无齿轮主机机械传动总效率，η=0.91;n.拖动方式：交流变频变压调速（VVVF）;o.控制方式：微机集选控制（JX）;p.电梯额定速度：V=1.75m/s ;4、曳引系统的计算4.1、电梯曳引机电动机的起、制动及正反转频繁，且负载变化大，工作运行情况复杂，要精确计算电动机功率是很复杂的，根据机械工程手册的推荐：电动机功率计算N W=QV（1-K）= 800×1.75×0.5 =7.54kw102η102×0.91选用沈阳蓝光无齿轮WYT-S1.75C曳引机其参数如下:额定功率N We=9.7kw 曳引轮直径D t=φ400曳引绳根数(n)×直径(dr)=5×φ10 额定转速ne=168r/min切口角β=95°曳引机允许最大轴载荷5500kg标准重力加速度g n=9.81m/s24.2、额定转速验算n a =60.V. i=60×1.75×2 =167 r/min<n适用π.D tπ×0.40 4.3、扭矩计算曳引轮输出额定扭矩M1M1=9550.NWe. i.η=9550×9.7×2×0.91 =1009.56Nmn a167实际运行扭矩M 2按超载10％计算: M 2= (1.1－K)Q .gn .D t = (1.1-0.5)×800×9.81×0.40 =470.88Nm<M 1 2.i 2x2 符合要求4.4、 主轴最大静载荷TP S - 悬挂部分的钢丝绳质量，按下式计算P S =n x qs xh,式中qs-单根钢丝绳每米重qs=0.358kg/m, h-提升高度，h=50.65 m ，n-钢丝绳根数n=5，则P S = 5 x 0.358kg/m ×50.65=90.67kg,P b - 悬挂部分的补偿链质量，按下式计算P S =nb x qb xh,式中qb-单根补偿链每米重，qb=1.12kg/m, h-同前，h=50.65 m ，nb-补偿链根数，nb=2则P b = 2 x 1.12kg/m ×50.65=133.46kgP d - 悬挂部分的随行电缆质量，按下式计算P d =nd x qd xl,式中qd-单根随行电缆每米重，qb=0.992kg/m, l-随行电缆长度，l=H+15=72.95 m ，nd-补偿链根数，nb=1则P d = 1 x 0.992kg/m ×72.95=72.3664kgT=(P+1.25Q+ P S + P b + P d )/2 =(960+1.25 x 800+90.67+133.46+72.3664=2256.496<5500kg 通过4.5、 轿厢上行超速保护装置-曳引机制动器选用计算：使轿厢上行超速保护装置动作的电梯速度监控部件是限速器，减速制动部件是曳引机制动器。

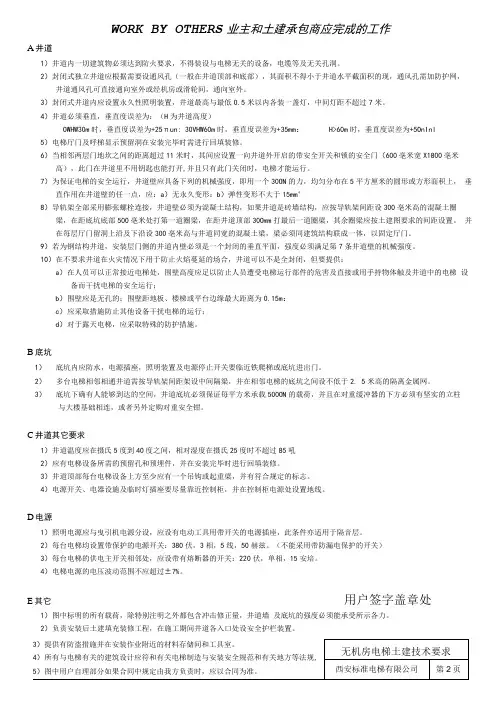

WORK BY OTHERS业主和土建承包商应完成的工作A井道1）井道内一切建筑物必须达到防火要求，不得装设与电梯无关的设备，电缆等及无关孔洞。

2）封闭式独立井道应根据需要设通风孔（一般在井道顶部和底部），其面积不得小于井道水平截面积的现，通风孔需加防护网，井道通风孔可直接通向室外或经机房或滑轮间，通向室外。

3）封闭式井道内应设置永久性照明装置，井道最高与最低0.5米以内各装一盏灯，中间灯距不超过7米。

4）井道必须垂直，垂直度误差为：（H为井道高度）OWHW30m时，垂直度误差为+25πun: 30VHW60m时，垂直度误差为+35mm：H>60m时，垂直度误差为+5OnInl 5）电梯厅门及呼梯显示预留洞在安装完毕时需进行回填装修。

6）当相邻两层门地坎之间的距离超过11米时，其间应设置一向井道外开启的带安全开关和锁的安全门（600亳米宽X1800亳米高），此门在井道里不用钥匙也能打开,并且只有此门关闭时，电梯才能运行。

7）为保证电梯的安全运行，井道壁应具备下列的机械强度，即用一个30ON的力，均匀分布在5平方厘米的圆形或方形面积上，垂直作用在井道壁的任一点，应：a）无永久变形：b）弹性变形不大于15mm°8）导轨架全部采用膨张螺栓连接，井道壁必须为混凝土结构，如果井道是砖墙结构，应按导轨架间距设300亳米高的混凝土圈梁，在距底坑底部500亳米处打第一道圈梁，在距井道顶部30Omm打最后一道圈梁，其余圈梁应按土建图要求的间距设置。

并在每层厅门留洞上沿及下沿设300亳米高与井道同宽的混凝土梁，梁必须同建筑结构联成一体，以固定厅门。

9）若为钢结构井道，安装层门侧的井道内壁必须是一个封闭的垂直平面，强度必须满足第7条井道壁的机械强度。

10）在不要求井道在火灾情况下用于防止火焰蔓延的场合，井道可以不是全封闭，但要提供：a）在人员可以正常接近电梯处，围壁高度应足以防止人员遭受电梯运行部件的危害及直接或用手持物体触及井道中的电梯设备而干扰电梯的安全运行；b）围壁应是无孔的：围壁距地板、楼梯或平台边缘最大距离为0.15m：c）应采取措施防止其他设备干扰电梯的运行；d）对于露天电梯，应采取特殊的防护措施。

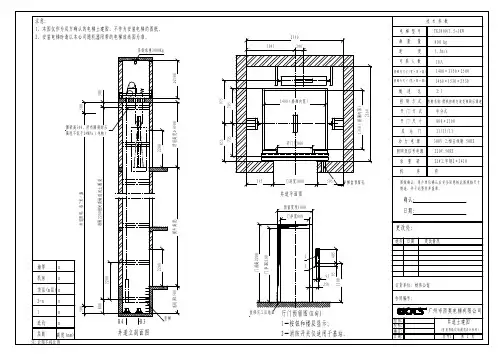

无机房电梯井道设计说明（可直接复制到CAD图纸内）井道：1.按GB7588-2003要求:电梯井道应为电梯专用,井道内不得装设与电梯无关的设备.电缆等.2.井道四壁(包括各层统腰圈梁)应是垂直的,井道垂直度偏差为0～+30mm;3.井道的墙壁,地板和屋顶应能大量吸收电梯运行时产生的噪音.电梯不应与卧室,起居室(厅)紧邻布置.凡受条件限制需要紧邻布置时,必须由使用单位负责采取隔声,减振措施.4.井道四壁为圈梁+砖墙或钢结构或200mm混凝土墙.i）当井道壁为砖墙+圈梁时,圈梁水泥混凝土抗压强度不得小于C25,且圈梁应能承受不小于1000Nm的弯矩.圈梁厚度不小于160mm,轿厢侧和对重侧圈梁高度不小于350mm,门头横梁高度不小于350mm.圈梁的垂直档距不应大于2500mm,圈梁的垂直档距偏差为-50～+0mm.圈梁的具体档距详见《电梯井道土建图》. ii）当井道壁为钢结构时,钢圈梁应能承受不小于1000Nm的弯矩,钢圈梁的垂直档距不应大于2500mm,钢圈梁的垂直档距偏差为-50～+0mm,圈梁的具体档距详见《电梯井道土建图》.5.井道内应设有固定式电气照明.底坑地面上的照度应不小于200Lx.井道最低层的适当高度应设有开关.以便进入底坑时能控制机房照明和动力电源.照明电源应与曳引机电源分设.井道底坑内应设置一个或多个电源插座.插座是2P+PE型250V,直接供电;或根据GB14821.1的规定,以安全电压供电.6.通至井道内的动力.照明总电源由使用单位负责,要求电梯起动的电压降不大于10%正常运行时供电电压波动在±7%之内,电源频率变化不大于1%.7.通往底坑的通道和楼梯(如有):宽度不少于1200mm,并有充分照明.8.本机种最小层楼高度为2800mm,当楼层高度<2800mm时,牛腿结构与尺寸需作修改.9.当相邻两层门地坎间的距离超过11m时,其间应设安全门,安全门的高度不小于1.8m,宽度不小于0.35m.按GB7588-2003标准设置.10.井道内允许最高温度为40℃，如现场存在可能导致井道内温度超过此要求的因素，用户须在井道内适当设置通风降温设备，以避免因井道温度过高而影响电梯的正常运行.11.电梯安装后,门洞的缝隙由用户负责封堵.12.图注井外层门粉刷装修宜待电梯门安装后进行.13.井道照明由供方提供.底坑：1.电梯井道最好不设置在人能到达的空间上面.如果轿厢或对重之下确有人能够到达的空间,井道底坑的底面至小应按6000N²/m 载荷设计,同时底坑地面应能提供不小于R1,R2,R3,R4,R5,R6的支反力(详见电梯土建图),并且:i.将对重缓冲器安装于一直延伸到坚固地面上的实心桩墩;或ii.对重上装设安全钳装置.此时井道平面净尺寸须加大,请与日立电梯(中国)有限公司联系确认.2.井道底坑的底部应光滑平整,其平面度应不大于(1/200)mm;井道底坑不允许漏水,渗水或积水.3.对重的运行区域应按GB7588-2003要求采用刚性隔障防护.在装有多台电梯的井道中(指通井布置),不同电梯的运动部件(轿厢或对重)之间应按GB7588-2003要求设置隔障.这种隔障应至少从轿厢或对重行程的最低点延伸到最低层楼面以上2.5m米高度,宽度应能防止人员从一个底坑通往另一个底坑.如果轿厢顶部边缘和相邻电梯的运动部件之间的水平距离小于0.5m,隔障应延长贯穿整个井道的高度,其宽度应至少等于该运动部件或运动部件的需要保护部分的宽度每边各加0.1m.1.除上述外,与电梯有关的建筑设计应符合国家和地方有关电梯方面的规范GB7588-2003,GB10060-2011等.2.若本条款与供货合同有冲突,以供货合同文本为准.3.建筑物内的电梯救援通道须保持通畅，确保可通过公共通道无阻碍地抵达机房及实施紧急操作的位置和层站等处.。
